专题28 电磁感应综合问题
目录
题型一 电磁感应中的图像问题.....................................................................................................1
类型1 动生问题的图像..........................................................................................................2
类型2 感生问题的图像..........................................................................................................9
类型3 动力学图像................................................................................................................13
题型二 电磁感应中的电路问题...................................................................................................22
类型1 动生电动势的电路问题..........................................................................................23
类型2 感生电动势的电路问题..........................................................................................32
类型3 电磁感应中电荷量的计算........................................................................................39
题型四 电磁感应中的平衡和动力学问题...................................................................................43
题型五 电磁感应中的能量问题...................................................................................................65
题型一 电磁感应中的图像问题
1．两类题型
(1)由给定的电磁感应过程选出正确的图像。
(2)由给定的图像分析电磁感应过程，定性或定量求解相应的物理量或推断出其他图像。常
见的图像有B－t 图、Φ－t 图、E－t 图、i－t 图、v－t 图及F－t 图等。
2．解题关键
弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折
点等是解决此类问题的关键。
3．解题步骤
(1)明确图像的种类，即是B－t 图还是Φ－t 图，或者E－t 图、I－t 图等。
(2)分析电磁感应的具体过程。
(3)用右手定则或楞次定律确定方向的对应关系。
(4)结合法拉第电磁感应定律、闭合电路欧姆定律、牛顿运动定律等知识写出相应的函数关
系式。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等。
(6)画图像或判断图像。
类型1 动生问题的图像

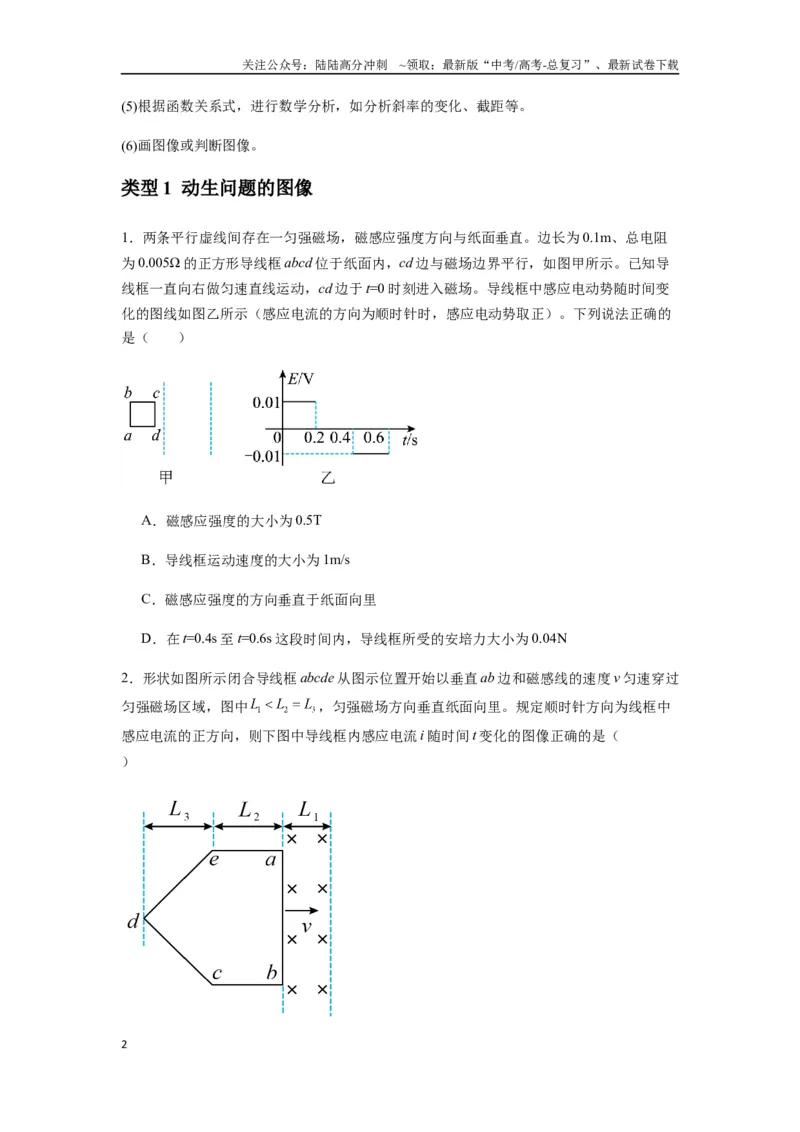

1．两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。边长为0.1m、总电阻
为0.005Ω 的正方形导线框abcd 位于纸面内，cd 边与磁场边界平行，如图甲所示。已知导
线框一直向右做匀速直线运动，cd 边于t=0 时刻进入磁场。导线框中感应电动势随时间变
化的图线如图乙所示（感应电流的方向为顺时针时，感应电动势取正）。下列说法正确的
是（ ）
A．磁感应强度的大小为0.5T
B．导线框运动速度的大小为1m/s
C．磁感应强度的方向垂直于纸面向里
D．在t=0.4s 至t=0.6s 这段时间内，导线框所受的安培力大小为0.04N
2．形状如图所示闭合导线框abcde 从图示位置开始以垂直ab 边和磁感线的速度v 匀速穿过
匀强磁场区域，图中
，匀强磁场方向垂直纸面向里。规定顺时针方向为线框中
感应电流的正方向，则下图中导线框内感应电流i 随时间t 变化的图像正确的是（
）
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
B．
C．
D．

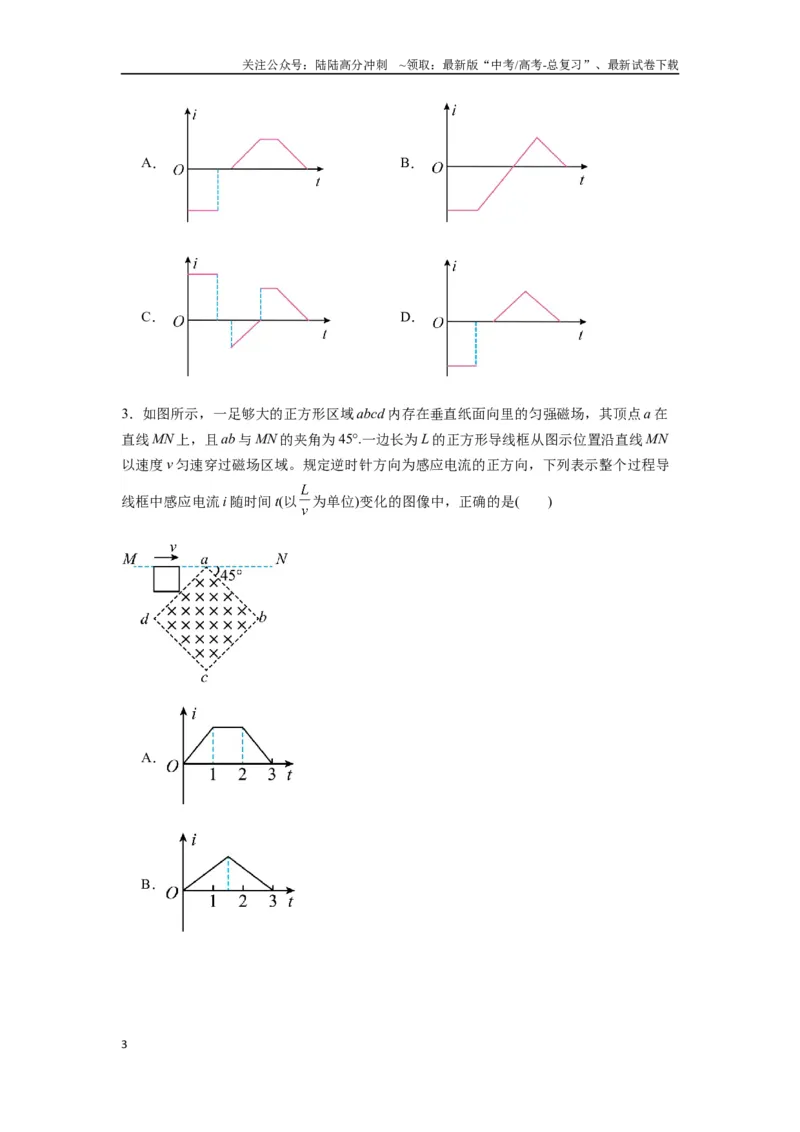

3．如图所示，一足够大的正方形区域abcd 内存在垂直纸面向里的匀强磁场，其顶点a 在
直线MN 上，且ab 与MN 的夹角为45°.一边长为L 的正方形导线框从图示位置沿直线MN
以速度v 匀速穿过磁场区域。规定逆时针方向为感应电流的正方向，下列表示整个过程导
线框中感应电流i 随时间t(以
为单位)变化的图像中，正确的是( )
A．
B．
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．
D．

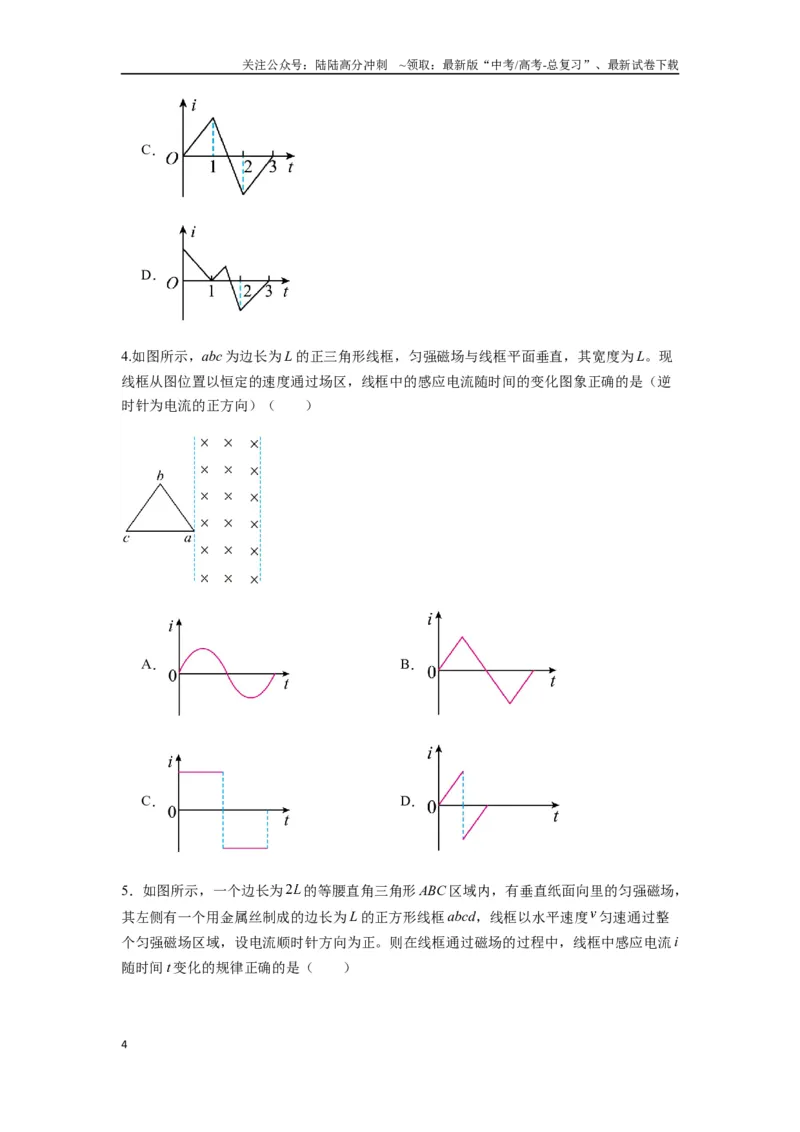

4.如图所示，abc 为边长为L 的正三角形线框，匀强磁场与线框平面垂直，其宽度为L。现
线框从图位置以恒定的速度通过场区，线框中的感应电流随时间的变化图象正确的是（逆
时针为电流的正方向）（ ）
A．
B．
C．
D．

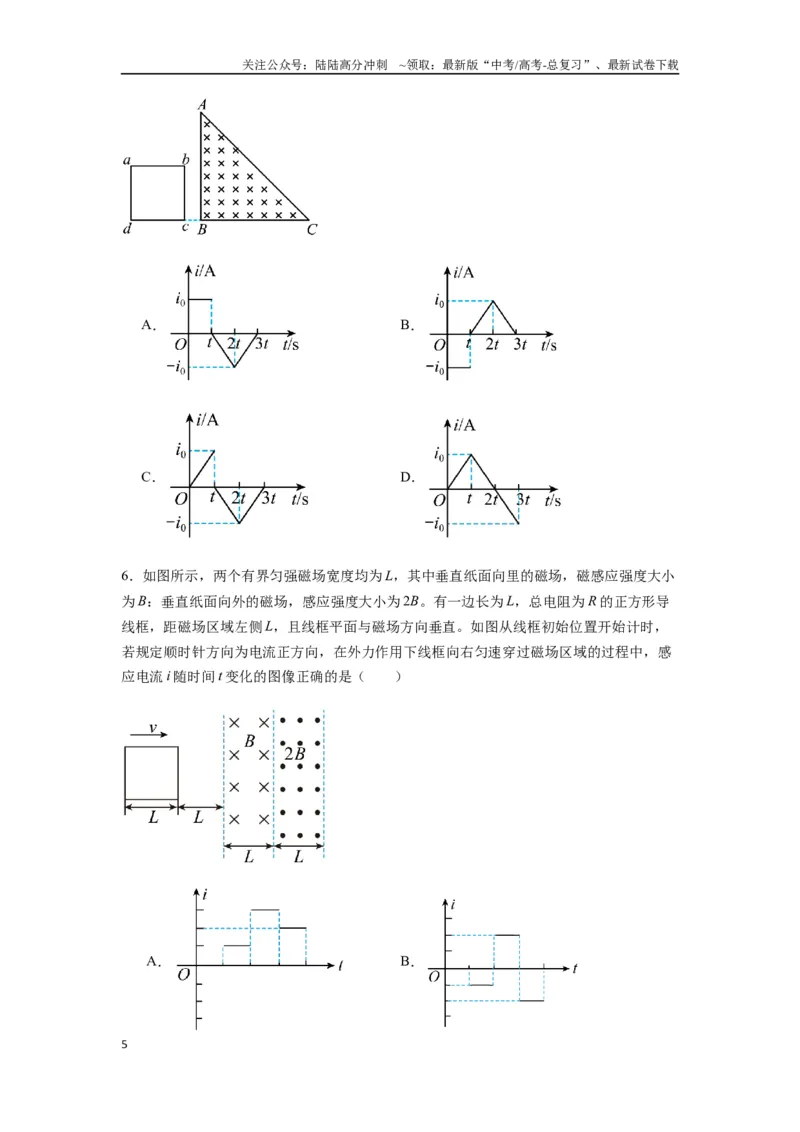

5．如图所示，一个边长为
的等腰直角三角形ABC 区域内，有垂直纸面向里的匀强磁场，
其左侧有一个用金属丝制成的边长为L 的正方形线框abcd，线框以水平速度匀速通过整
个匀强磁场区域，设电流顺时针方向为正。则在线框通过磁场的过程中，线框中感应电流i
随时间t 变化的规律正确的是（ ）
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
B．
C．
D．
6．如图所示，两个有界匀强磁场宽度均为L，其中垂直纸面向里的磁场，磁感应强度大小
为B：垂直纸面向外的磁场，感应强度大小为2B。有一边长为L，总电阻为R 的正方形导
线框，距磁场区域左侧L，且线框平面与磁场方向垂直。如图从线框初始位置开始计时，
若规定顺时针方向为电流正方向，在外力作用下线框向右匀速穿过磁场区域的过程中，感
应电流i 随时间t 变化的图像正确的是（ ）
A．
B．
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．
D．

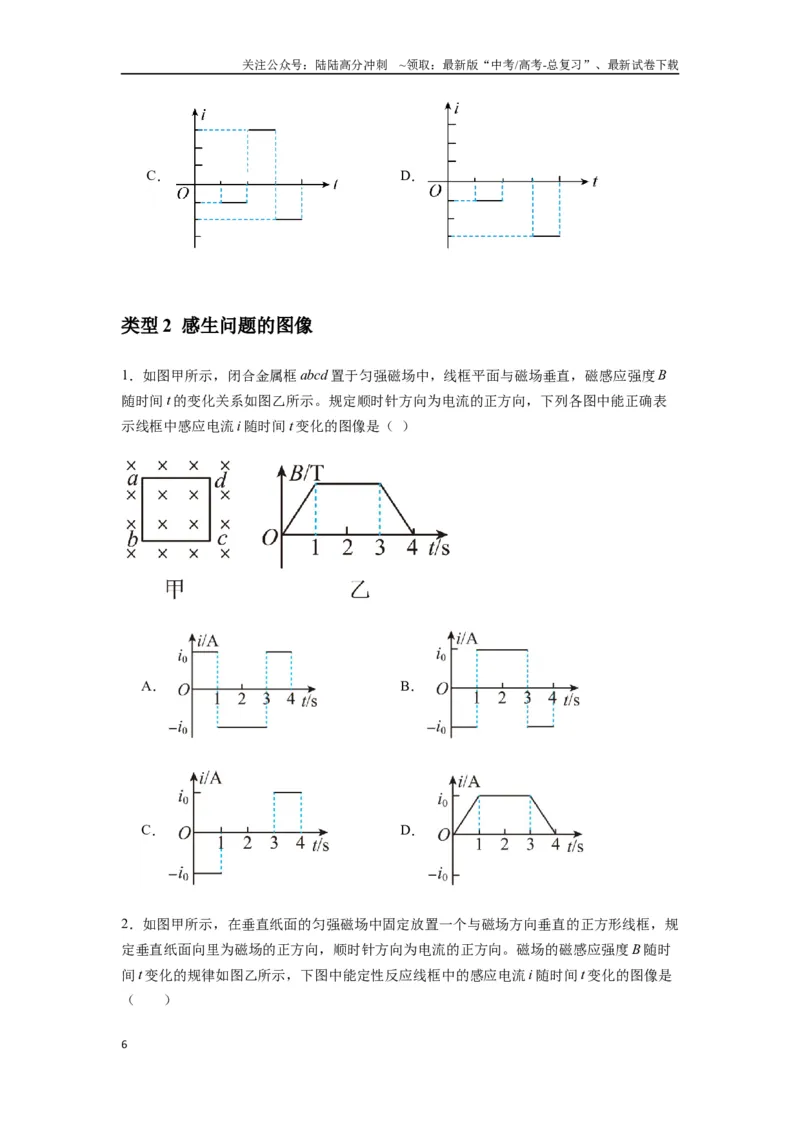

类型2 感生问题的图像
1．如图甲所示，闭合金属框abcd 置于匀强磁场中，线框平面与磁场垂直，磁感应强度B
随时间t 的变化关系如图乙所示。规定顺时针方向为电流的正方向，下列各图中能正确表
示线框中感应电流i 随时间t 变化的图像是（ ）
A．
B．
C．
D．

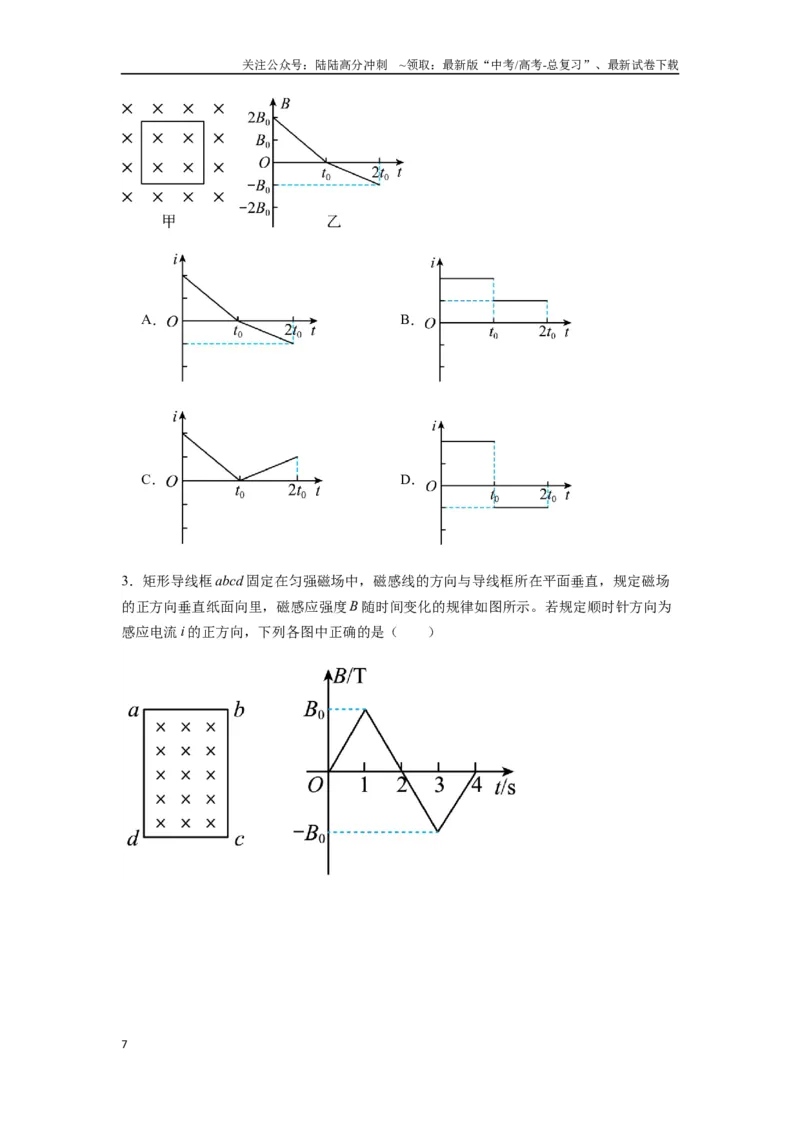

2．如图甲所示，在垂直纸面的匀强磁场中固定放置一个与磁场方向垂直的正方形线框，规
定垂直纸面向里为磁场的正方向，顺时针方向为电流的正方向。磁场的磁感应强度B 随时
间t 变化的规律如图乙所示，下图中能定性反应线框中的感应电流i 随时间t 变化的图像是
（ ）
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
B．
C．
D．
3．矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场
的正方向垂直纸面向里，磁感应强度B 随时间变化的规律如图所示。若规定顺时针方向为
感应电流i 的正方向，下列各图中正确的是（ ）
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

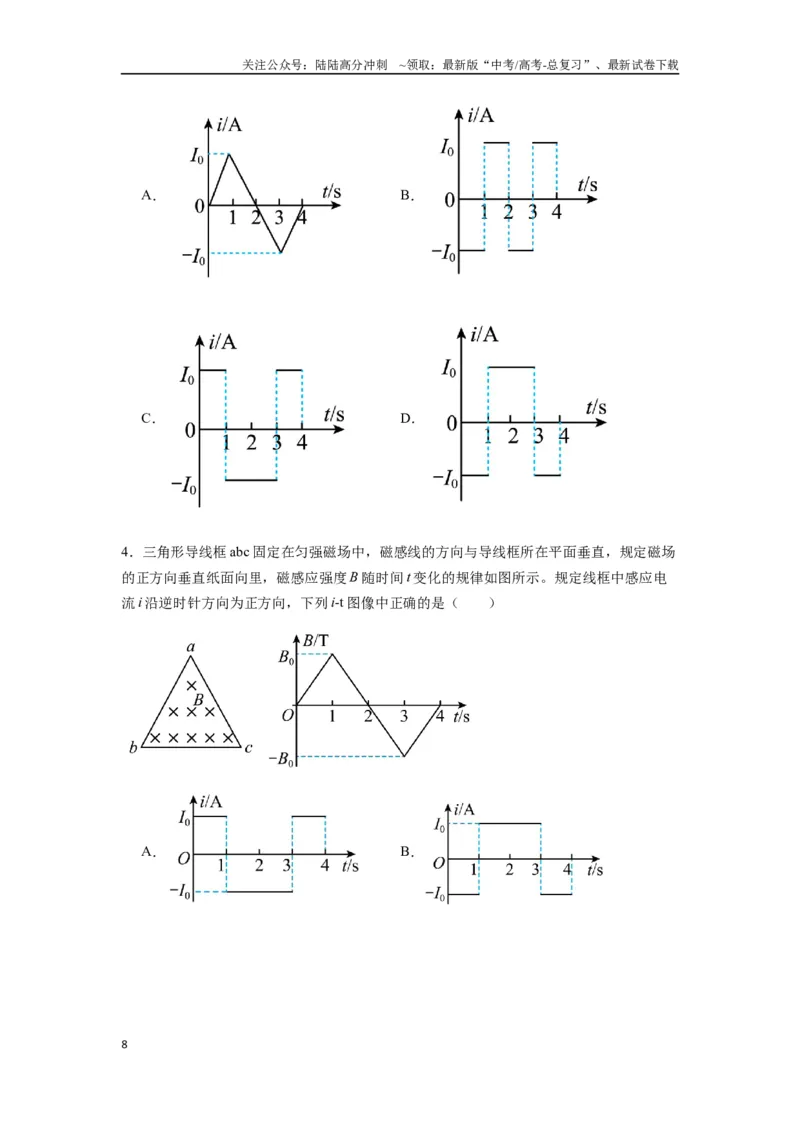

A．
B．
C．
D．
4．三角形导线框abc 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场
的正方向垂直纸面向里，磁感应强度B 随时间t 变化的规律如图所示。规定线框中感应电
流i 沿逆时针方向为正方向，下列i-t 图像中正确的是（ ）
A．
B．
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

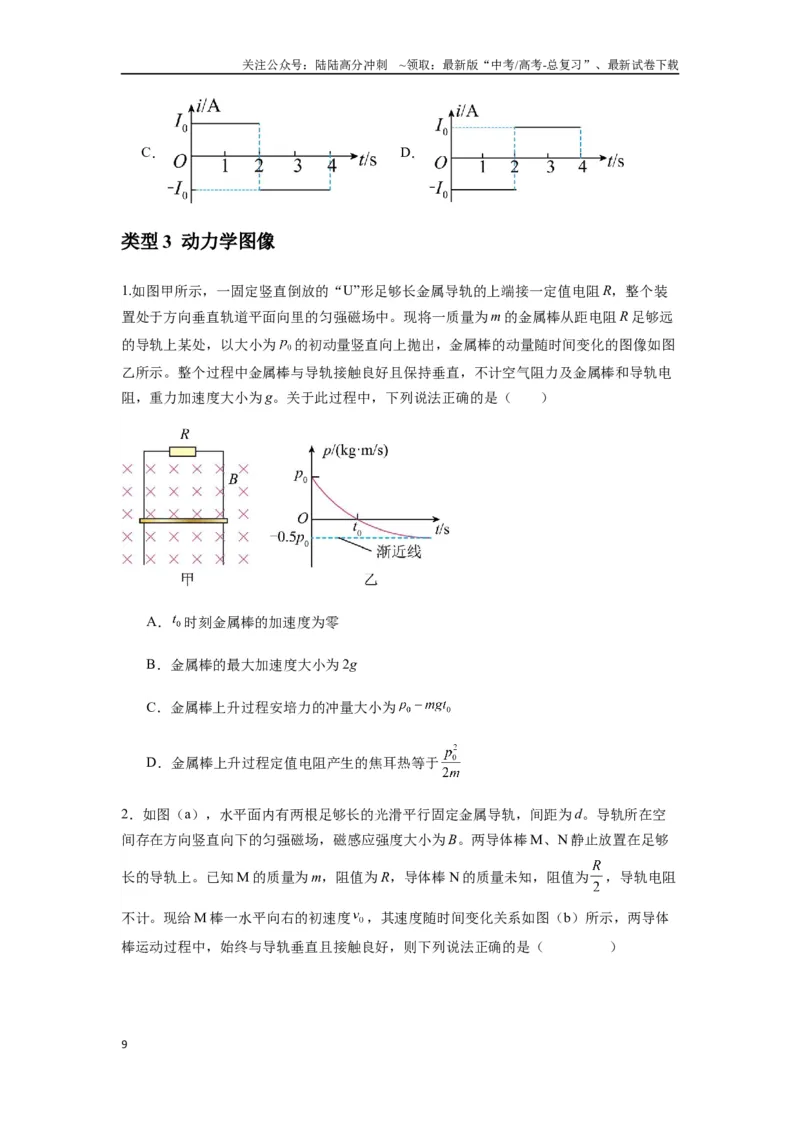

C．
D．
类型3 动力学图像
1.如图甲所示，一固定竖直倒放的“U”形足够长金属导轨的上端接一定值电阻R，整个装
置处于方向垂直轨道平面向里的匀强磁场中。现将一质量为m 的金属棒从距电阻R 足够远
的导轨上某处，以大小为
的初动量竖直向上抛出，金属棒的动量随时间变化的图像如图
乙所示。整个过程中金属棒与导轨接触良好且保持垂直，不计空气阻力及金属棒和导轨电
阻，重力加速度大小为g。关于此过程中，下列说法正确的是（ ）
A．
时刻金属棒的加速度为零
B．金属棒的最大加速度大小为2g
C．金属棒上升过程安培力的冲量大小为
D．金属棒上升过程定值电阻产生的焦耳热等于

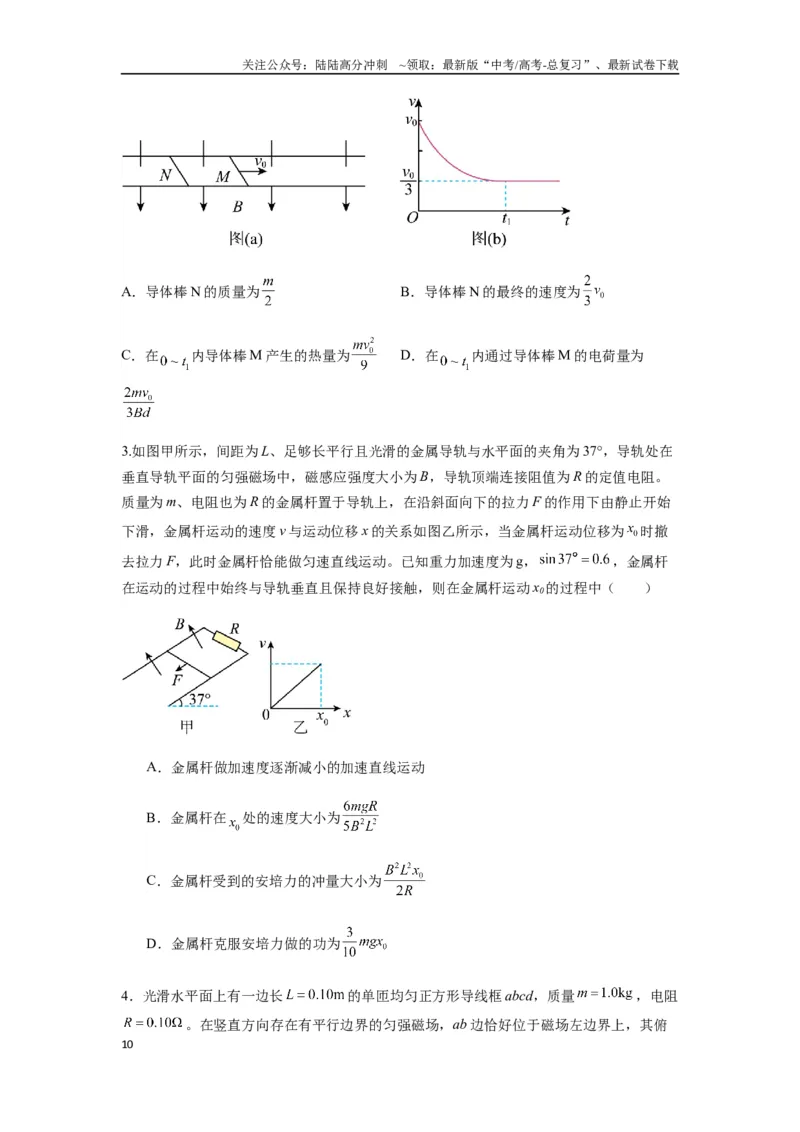

2．如图（a），水平面内有两根足够长的光滑平行固定金属导轨，间距为d。导轨所在空
间存在方向竖直向下的匀强磁场，磁感应强度大小为B。两导体棒M、N 静止放置在足够
长的导轨上。已知M 的质量为m，阻值为R，导体棒N 的质量未知，阻值为
，导轨电阻
不计。现给M 棒一水平向右的初速度
，其速度随时间变化关系如图（b）所示，两导体
棒运动过程中，始终与导轨垂直且接触良好，则下列说法正确的是（ ）
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．导体棒N 的质量为
B．导体棒N 的最终的速度为
C．在
内导体棒M 产生的热量为
D．在
内通过导体棒M 的电荷量为
3.如图甲所示，间距为L、足够长平行且光滑的金属导轨与水平面的夹角为37°，导轨处在
垂直导轨平面的匀强磁场中，磁感应强度大小为B，导轨顶端连接阻值为R 的定值电阻。
质量为m、电阻也为R 的金属杆置于导轨上，在沿斜面向下的拉力F 的作用下由静止开始
下滑，金属杆运动的速度v 与运动位移x 的关系如图乙所示，当金属杆运动位移为
时撤
去拉力F，此时金属杆恰能做匀速直线运动。已知重力加速度为g，
，金属杆
在运动的过程中始终与导轨垂直且保持良好接触，则在金属杆运动x0的过程中（ ）
A．金属杆做加速度逐渐减小的加速直线运动
B．金属杆在
处的速度大小为
C．金属杆受到的安培力的冲量大小为
D．金属杆克服安培力做的功为
4．光滑水平面上有一边长
的单匝均匀正方形导线框abcd，质量
，电阻
。在竖直方向存在有平行边界的匀强磁场，ab 边恰好位于磁场左边界上，其俯
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
视图如图一所示。
时，线框以初速
在恒力F 的作用下进入匀强磁场，已知线框从Ⅰ
位置到Ⅱ位置过程中的
图像如图2 所示，且在
时
，则（ ）
A．
时线框中的感应电动势为1.5V
B．线框在离开磁场的过程中克服安培力做的功为1.55J
C．恒力F 的大小为1N
D．线框进入磁场的过程中通过线框截面的电荷量为1.0C
5.如图甲所示，光滑绝缘水平面上AB、CD 间存在一匀强磁场，磁场方向竖直向下，一个
质量为
、电阻为
的正方形金属线框放置在该绝缘水平面上。t=0 时，该线
框在水平向右的外力F 作用下紧贴AB 从静止开始做匀加速直线运动，外力F 随时间t 变化
的图像如图乙所示。求：
(1)磁场区域的宽度d；
(2)线框进入磁场过程中通过线框横截面的电量q。
题型二 电磁感应中的电路问题
1．电磁感应中的电源
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)做切割磁感线运动的导体或磁通量发生变化的回路相当于电源．
电动势：E＝Blv 或E＝n，这部分电路的阻值为电源内阻．
(2)用右手定则或楞次定律与安培定则结合判断，感应电流流出的一端为电源正极．
2．分析电磁感应电路问题的基本思路
3．电磁感应中电路知识的关系图
类型1 动生电动势的电路问题
6.如图所示，平行金属导轨水平放置，导轨左端连接一阻值为R 的电阻，导轨所在空间存
在竖直向下的匀强磁场，磁感应强度为B，已知长度为l 导体棒MN 倾斜放置于导轨上，与
导轨成θ 角，导体棒电阻为r，保持导体棒以速度v 沿平行于导轨方向匀速向右运动，导轨
电阻不计，下列说法正确的是（ ）
A．导体棒中感应电流的方向为N 到M
B．MN 两端的电势差大小为
C．导体棒所受的安培力大小为
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
D．电阻R 的发热功率为
7.半径为a 右端开小口的导体圆环和长为
的导体直杆，单位长度电阻均为
。圆环水平
固定放置，整个内部区域分布着竖直向下的匀强磁场，磁感应强度为B。杆在圆环上以速
度v 平行于直径
向右做匀速直线运动，杆始终有两点与圆环良好接触，从圆环中心O
开始，杆的位置由
确定，如图所示。则（ ）
A．
时，杆产生的电动势为
B．
时，杆产生的电动势为
C．
时，杆受的安培力大小为
D．
时，杆受的安培力大小为
8.半径分别为r 和2r 的同心圆导轨固定在同一水平面内，一长为r，电阻为R 的均匀金属棒
AB 置于圆导轨上面，BA 的延长线通过圆导轨中心O，装置的俯视图如图所示，整个装置
位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下，在两环之间接阻值为R 的定
值电阻和电容为C 的电容器，直导体棒在水平外力作用下以角速度ω 绕O 逆时针匀速转动，
在转动过程中始终与导轨保持良好的接触，导轨电阻不计，下列说法正确的是（ ）
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．金属棒中电流从A 流向B
B．金属棒两端电压为
Bω2r
C．电容器的M 板带正电
D．电容器所带电荷量为
CBωr2
【答案】CD
【详解】A.根据右手定则可知，金属棒AB 逆时针切割磁感线时，产生的感应电流应该是
从B 向A，故A 错误；
B.据
E 感＝BL
以及
v＝rω
可得切割磁感线时产生的电动势
E 感＝BL
＝Br
＝
Br2ω
切割磁感线的导体相当于电源，则AB 两端的电压相当于电源的路端电压，根据闭合电路
欧姆定律可知
UAB＝
E 感＝
Br2ω＝
Br2ω
故B 错误；
C.切割磁感线的AB 相当于电源，在AB 内部电流方向由B 向A，故金属棒A 相当于电源正
极，故与A 接近的电容器M 板带正电，故C 正确；
D.由B 分析知，AB 两端的电压为
Br2ω，则电容器两端的电压也是
Br2ω，故电容器所带
电荷量
Q＝CU＝
CBr2ω
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故D 正确。
故选CD。
9．如图所示，圆心为O 的同心圆a、b、c 是磁场的圆形边界，半径分别为r、2r、3r，在a
内有垂直于纸面向外的匀强磁场，在b 和c 之间有垂直于纸面向里的匀强磁场，两磁场的
磁感应强度大小均为B，一根长为4r 的金属棒垂直磁场放置，一端与O 点重合，A、C、D
是金属棒上三个点，到O 点距离分别为r、2r、3r，让金属棒在纸面内绕O 点沿逆时针方
向以角速度ω 匀速转动，则下列说法正确的是（ ）
A．金属棒上O 点电势最高
B．O、A 电势差绝对值小于C、D 电势差绝对值
C．C 点电势比A 点电势高
D．O、D 两点的电势差绝对值为
10．如图所示，半径为r 的导电圆环(电阻不计)绕垂直于圆环平面、通过圆心O 的金属轴
以角速度ω 逆时针匀速转动。圆环上接有电阻均为R 的三根金属辐条OA、OB、OC，辐条
互成120°角。在圆环圆心角∠MON=120°的范围内(两条虚线之间)分布着垂直圆环平面向外、
磁感应强度大小为B 的匀强磁场，圆环的边缘通过电刷P 和导线与一阻值也为R 的定值电
阻相连，定值电阻的另一端通过导线接在圆环的中心轴上。在圆环匀速转动过程中，下列
说法中正确的是（ ）
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．电阻两端的电压大小为
B．金属轮转动一周，流过电阻R 的电荷量为
C．金属轮转动一周，电阻R 上产生的热量为
D．外力做功的功率大小为
11.某测量风速的装置由风杯组系统（图甲）和电磁信号产生系统（图乙）两部分组成。电
磁信号产生器由圆形匀强磁场和固定于风轮转轴上的导体棒
组成（
点连接风轮转
轴），磁场半径
，磁感应强度大小
，方向垂直纸面向里，导体棒
长
，电阻
，风推动风杯组绕水平轴顺时针匀速转动，风杯中心到转轴距离为
，
导体棒每转一周
端与弹性簧片接触一次。当导体棒与弹性簧片接触时电压传感器显示电
压
为
，图乙外电路中电阻
均为
，其余电阻不计。
（1）判断导体棒
上的电流方向，求电流的大小。
（2）求风杯的速率。
类型2 感生电动势的电路问题
1.如图（a）所示，一个电阻值为R，匝数为n 的圆形金属线圈与阻值为2R 的电阻R1连接
成闭合回路。线圈的半径为r1。在线圈中半径为r2的圆形区域内存在垂直于线圈平面向里的
匀强磁场，磁感应强度B 随时间t 变化的关系图线如图（b）所示。图线与横、纵轴的截距
分别为t0和B0，导线的电阻不计。在0 至t1时间内，下列说法中正确的是（ ）
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．a 点的电势高于b 点电势
B．电流的大小为
C．线圈两端的电压大小为
D．通过电阻R1的电荷量
2.如图甲所示，一正方形单匝闭合线框放置于粗糙的水平桌面上，边长
，质量
、电阻
，虚线是线框对角线，虚线左侧空间存在竖直向下的匀强磁场，磁
感应强度大小B 随时间t 变化的关系如图乙所示。已知线框与桌面之间的动摩擦因数
。设线框与桌面之间的最大静摩擦力等于滑动摩擦力，重力加速度
，
求：
(1)
时刻线框所受安培力的大小和方向；
(2)线框在滑动前所产生的焦耳热。
【答案】(1)
，水平向右 (2)
【详解】（1）由法拉第电磁感应定律，得
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
由图乙可得：此时
，
时线框所受安培力大小为
方向由左手定则可得水平向右；
（2）线框与桌面之间的最大静摩擦力
所以开始滑动时有
解得
，
则线框在滑动前所产生的焦耳热为
3．如图，面积为
、匝数为
的圆形线圈内有垂直于线圈平面向里的磁场，磁
感应强度大小随时间变化的规律为
，电路中平行板电容器MNEF 的板长和
板间距均为
，板间四分之一圆MNF（N 为磁场圆圆心）区域内有垂直于纸面向里、
磁感应强度大小为
的匀强磁场，一带负电的微粒从电容器M 点水平向右射入（与
极板不接触）磁场后做匀速圆周运动，恰能从下极板E 点射出电容器，定值电阻
，
，其余电阻不计，重力加速度大小取g=10m/s2，求：
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)带电微粒的比荷
；
(2)带电微粒射入磁场的速度大小v（结果可用根号表示）。
4．如下图甲所示，一个10 匝的线圈的电阻
，线圈置于与线圈平面垂直并向外的匀
强磁场中，线圈所围成面积S=0.2m2，另有一个阻值为
的电阻两端分别与线圈两端
a、b 相连。磁感应强度B 随时间t 变化的规律如图乙所示，不考虑圆形线圈缺口对感应电
动势的影响，求：
(1)t=4s 时刻，穿过线圈的磁通量；
(2)在0~4s 时间内，线圈中的电动势大小和电阻R 中的电流大小；
(3)在0~4s 时间内，a、b 两点间的电压和通过电阻R 的电荷量。
5．如图所示，用横截面积为S、电阻率为
的金属丝制成半径为a 的金属圆环来研究涡流
现象。在金属圆环内有半径为b 的圆形区域，区域内有垂直于纸面向里的匀强磁场，磁感
应强度大小B 随时间t 的变化关系为
。求：
（1）金属圆环内感应电动势的大小E；
（2）金属圆环中感应电流的方向和感应电流的大小
；
（3）金属圆环的发热功率P。
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
类型3 电磁感应中电荷量的计算
计算电荷量的导出公式：q＝
在电磁感应现象中，只要穿过闭合回路的磁通量发生变化，闭合回路中就会产生感应电流
设在时间Δt 内通过导体横截面的电荷量为q，则根据电流定义式＝及法拉第电磁感应定律
＝，得q＝Δt＝Δt＝Δt＝.即q＝n
1.如图，导体轨道OPQS 固定，其中PQS 是半圆弧，Q 为半圆弧的中点，O 为圆心．轨道
的电阻忽略不计．OM 是有一定电阻、可绕O 转动的金属杆，M 端位于PQS 上，OM 与轨
道接触良好．空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B.现使OM
从OQ 位置以恒定的角速度逆时针转到OS 位置并固定(过程Ⅰ)；再使磁感应强度的大小以
一定的变化率从B 增加到B′(过程Ⅱ)．在过程Ⅰ、Ⅱ中，流过OM 的电荷量相等，则等于(
)
A. B. C. D．2
2.如图甲所示，虚线MN 左、右两侧的空间均存在与纸面垂直的匀强磁场，右侧匀强磁场
的方向垂直纸面向外，磁感应强度大小恒为B0；左侧匀强磁场的磁感应强度B 随时间t 变
化的规律如图乙所示，规定垂直纸面向外为磁场的正方向．一硬质细导线的电阻率为ρ、
横截面积为S0，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上．求：
(1)t＝时，圆环受到的安培力；
(2)在0～t0内，通过圆环的电荷量．
3.如图甲所示，平行光滑金属导轨水平放置，两轨相距
，导轨的左端与阻值
的电阻相连，导轨电阻不计；导轨在
侧，存在沿x 方向均匀增大的磁场，其
方向垂直导轨平面向下，磁感应强度B 随位置x 的变化如图乙所示，现有一根质量
、电阻
的金属棒MN 置于导轨上，并与导轨垂直，棒在外力F 作用下，
从
处以初速度
沿导轨向右作变速运动，且金属棒MN 在运动过程中受到的安
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
培力大小不变，下列说法中正确的是（ ）
A．金属棒MN 向右做匀加速直线运动
B．金属棒MN 在
处的速度大小为
C．金属棒MN 从
运动到
过程中外力F 所做的功为
D．金属棒MN 从
运动到
过程中，流过金属棒MN 的电荷量为
题型四 电磁感应中的平衡和动力学问题
1．导体的两种运动状态
(1)导体的平衡状态——静止状态或匀速直线运动状态．
处理方法：根据平衡条件列式分析．
(2)导体的非平衡状态——加速度不为零．
处理方法：根据牛顿第二定律进行动态分析或结合功能关系分析．
2．用动力学观点解答电磁感应问题的一般步骤
21
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
3．导体常见运动情况的动态分析
v
↓
E＝Blv
↓
I＝
↓
F 安＝BIl
↓
F 合
若F 合＝0
匀速直线运动
若F 合≠0
↓
F 合＝ma
a、v 同向
v 增大，若a 恒定，拉力F 增大
v 增大，F 安增大，F 合减小，a 减小，做加速
度减小的加速运动，减小到a＝0，匀速直线
运动
a、v 反向
v 减小，F 安减小，a 减小，当a＝0，静止或
匀速直线运动
1.如图所示，两根足够长光滑平行金属导轨倾斜地固定在绝缘水平面上，倾角为
，
两导轨之间的距离为
，水平虚线1、2 间的距离为
，水平虚线1、2 间以及水
平虚线2、3 间分别存在垂直导轨平面向上和垂直导轨平面向下的匀强磁场，且磁感应强度
大小均为
，两粗细相同的导体棒由同种材料制成，导体棒MN 的长度为l，导体棒
PQ 的长度为2l，导体棒MN 垂直导轨置于虚线2、3 间，导体棒PQ 由虚线1 上方
处垂直导轨静止释放，同时在导体棒MN 上施加一平行导轨平面的外力F，导体棒MN 始
终保持静止。导体棒PQ 刚越过虚线1 时外力F 刚好为零，且导体棒PQ 到达虚线2 前已做
匀速直线运动，导体棒MN 的电阻值为
，重力加速度g 取
，金属导轨电阻不
计。求：
22
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)导体棒MN 的质量m 和导体棒PQ 匀速时外力F 的大小；
(2)导体棒PQ 从释放到虚线2 的过程，导体棒MN 上产生的热量；
(3)导体棒PQ 从释放到虚线2 的过程，流过导体棒MN 的电荷量。
2.如图所示，由相同材料的导线绕成边长相同的甲、乙两个正方形闭合线圈，两线圈的质
量相等，但所用导线的横截面积不同，甲线圈的匝数是乙的2 倍。现两线圈在竖直平面内
从同一高度同时由静止开始下落，一段时间后进入方向垂直于纸面的匀强磁场区域，磁场
的上边界水平。不计空气阻力，已知下落过程中线圈始终平行于纸面，上、下边保持水平。
在线圈下边进入磁场后且上边进入磁场前，可能出现的是（ ）
A．甲产生的焦耳热比乙多
B．甲加速运动，乙减速运动
C．甲和乙都加速运动
D．甲减速运动，乙加速运动
3.如图所示，倾斜放置的平行金属导轨固定在范围足够大，方向竖直向上，磁感应强度为
B 的匀强磁场中，导轨与水平面夹角为
，两导轨间距为L，导轨下端连入一个阻值为R 的
定值电阻。将一质量为m 的导体杆AC 水平放置于导轨某处，并对它施加一瞬时冲量，使
其获得一个沿斜面向上的初速度
。一段时间后，观察到导体杆沿斜面匀速下滑。已知导
体杆和斜面间的动摩擦因数为
，导体杆和导轨电阻不计，重力加速度为g，则下列说法
正确的是（ ）
23
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．导体杆刚开始上滑时摩擦力最小
B．导体杆刚开始上滑时加速度最小
C．导体杆的最终速度为
D．导体杆下滑过程中，电阻R 的功率增加的越来越慢，然后保持不变
4.如图所示，两足够长的水平光滑导轨置于竖直方向的匀强磁场中，左端分别连接一定值
电阻和电容器，将两导体棒分别垂直放在两导轨上。给甲图导体棒一水平向右的初速度
v，乙图导体棒施加水平向右的恒定拉力F。不计两棒电阻，两棒向右运动的过程中，下列
说法正确的是（ ）
A．图甲中，导体棒速度的减小量与运动的时间成正比
B．图甲中，导体棒速度的减小量与通过的距离成正比
C．图乙中，电容器储存的电能与运动时间的平方成正比
D．图乙中，导体棒速度的增加量与通过的距离成正比
5.如图1 所示，水平面上固定有足够长的平行导轨，导轨间距d=0.4m，虚线O1O2垂直于导
轨，O1O2左侧部分的导轨与电容C=2mF 的平行板电容器AB 相连，且由不计电阻的光滑金
属材料制成，O1O2右侧部分的导轨由粗糙的绝缘材料制成。将一质量m=0.1kg、电阻不计
的金属棒MN 通过水平轻绳绕过光滑定滑轮与质量为2m 的小物块相连，O1O2左侧处于方
向竖直向下的匀强磁场中。t=0 时刻，将垂直于导轨的金属棒MN 由静止释放，金属棒在轻
绳的拉动下开始运动，当金属棒MN 越过虚线O1O2后，作出金属棒的
图像如图2 所示。
已知重力加速度取g=10m/s2，整个过程中电容器未被击穿，则下列分析正确的是（ ）
24
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．电容器的A 极板带正电
B．金属棒与绝缘材料间的动摩擦因数为0.25
C．金属棒的释放点到虚线O1O2的距离为2m
D．匀强磁场的磁感应强度大小为2.5T
6.两足够长的平行金属直导轨与水平面间的夹角为
，间距
，导轨处在垂直导
轨平面向下的匀强磁场中
，两根相同的质量均为
金属棒
垂直地放在导
轨上，棒与导轨间的动摩擦因数0.75，且最大静摩擦力等于滑动摩擦力。一根轻质细绳跨
过如图所示光滑的轻质定滑轮，一端悬吊一重物
，另一端连接金属棒Q，定滑轮
右侧的细绳和导轨平行，将两金属棒同时由静止释放，经过一段时间后，系统处于稳定的
运动状态。两金属棒运动过程中始终与导轨垂直并接触良好，闭合回路中除两金属棒以外
电阻均不计，已知每根金属棒在两导轨间电阻均为
，重力加速度大小
，
下列说法正确的是（ ）
A．金属棒
的最大速度为
B．金属棒
的最大加速度为
C．最终金属棒
的加速度都是0
D．金属棒
先加速后匀速
7.如图甲所示，间距L=1m 的长直平行导轨固定在水平面上，虚线MN 与导轨垂直，在其右
侧有垂直导轨平面向下的匀强磁场，磁感应强度大小B=1T；质量均为m=2kg 的金属棒P、
Q 垂直放在导轨上，P、Q 与导轨间的动摩擦因数均为μ 且最大静摩擦力等于滑动摩擦力，
P 棒到MN 存在一段距离；t=0 时刻起，P 棒始终受到一方向水平向右、大小为F=8N 的恒
定拉力作用，其运动的v-t 图像如图乙所示，其中t=0 到t=4s 的图像为直线，已知P、Q 棒
接入电路的总电阻R 总=1Ω，运动过程中两棒未发生碰撞，不计导轨的电阻，重力加速度g
25
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
取10m/s2，下列说法正确的是（ ）
A．金属棒与导轨间的动摩擦因数大小为μ=0.1
B．P 棒刚进入磁场时，Q 棒的加速度大小为2m/s2
C．电路稳定时，P 棒的速度大小为4m/s
D．电路稳定时，Q 棒的速度大小为2m/s
8．如图所示，两根足够长的平行光滑金属导轨MN、PQ 相距为
，导轨平面与水
平面的夹角为
，导轨上端连接一定值电阻
，导轨的电阻不计，整个装置处
于方向垂直于导轨平面向上的匀强磁场中，长为L 的金属棒cd 垂直于MN、PQ 放置在导轨
上，且与导轨保持良好的接触，金属棒的质量为
，电阻为
。现将金属棒
从紧靠NQ 处由静止释放，当金属棒沿导轨下滑距离为
时，速度达到最大值
。（重力加速度g 取
），求：
(1)匀强磁场的磁感应强度B 的大小；
(2)金属棒沿导轨下滑距离为12m 的过程中，整个电路产生的焦耳热Q 及通过金属棒截面的
电荷量q；
(3)若将金属棒下滑12m 的时刻记作
，从此时刻起，让磁感应强度逐渐减小，可使金属
棒中不产生感应电流，请用含t 的表达式表示出磁感应强度B 随时间的变化。
26
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
9.如图甲所示，两根平行光滑足够长金属导轨固定在倾角θ=30°的斜面上，其间距L=2m。
导轨间存在垂直于斜面向上的匀强磁场，磁感应强度B=2T。两根金属棒NQ 和ab 与导轨
始终保持垂直且接触良好，NQ 棒通过一绝缘细线与固定在斜面上的拉力传感器连接（连
接前，传感器已校零），细线平行于导轨。已知ab 棒的质量为2kg，NQ 棒和ab 棒接入电
路的电阻均为2Ω，导轨电阻不计。将ab 棒从静止开始释放，同时对其施加平行于导轨的
外力F，此时拉力传感器开始测量细线拉力FT，作出力FT随时间t 的变化图像如图乙所示
（力FT大小没有超出拉力传感器量程），重力加速度g 取10m/s2。求：
（1）t1=1s 时，金属棒ab 的速度大小；
（2）t2=3s 时，外力F 的大小。
10.如图甲所示，空间存在方向竖直向下、磁感应强度大小
的匀强磁场，有两条平
行的长直导轨MN、PQ 处于同一水平面内，间距
，左端连接阻值
的电阻。
质量
的导体棒ab 垂直跨放在导轨上，与导轨间的动摩擦因数
，从
时刻
开始，通过一小型电动机对棒施加一个水平向右的牵引力，使棒从静止开始沿导轨方向做
加速运动，此过程中棒始终保持与导轨垂直且接触良好，除R 以外其余部分的电阻均不计，
重力加速度g 取
（1）若电动机保持恒定功率输出，棒的
图象如图乙所示（其中OA 是曲线，AB 是直
线），已知
内电阻R 上产生的热量
，求：导体棒达到最大速度
时牵引力
大小及导体棒从静止开始达到最大速度
时的位移大小；
（2）若电动机保持恒定牵引力
，且将电阻换为
的电容器（耐压值足够
大），如图丙所示，证明导体棒做匀加速运动，并求出加速度。
27
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
题型五 电磁感应中的能量问题
1．电磁感应中的能量转化
――――――→―――→
2．求解焦耳热Q 的三种方法
3．解题的一般步骤
(1)确定研究对象(导体棒或回路)；
(2)弄清电磁感应过程中哪些力做功，以及哪些形式的能量相互转化；
(3)根据功能关系或能量守恒定律列式求解．
1.如图所示，两根光滑金属导轨平行固定在倾角
的绝缘斜面上，导轨下端接有
的定值电阻，导轨自身电阻忽略不计。导轨置于垂直于斜面向上的匀强磁场中，磁
感应强度大小
。将一根质量
、电阻
的金属棒
从导轨上方某处由
静止释放，金属棒沿导轨下滑，设导轨足够长，导轨宽度和金属棒的长度均为
。
金属棒
下滑过程中始终与导轨接触良好，金属棒沿导轨下滑的高度
时，金属棒已
经匀速运动了一段时间。取重力加速度大小
，求：
28
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)金属棒
达到的最大速度
；
(2)金属棒
从释放到沿导轨下滑的高度
的过程中，金属棒上产生的焦耳热
和通过
的电荷量
。
2．如图所示，间距为L 的平行金属导轨固定在绝缘水平面上，导轨足够长且电阻不计，左
端接有阻值为R 的定值电阻。质量为m 的金属棒放在导轨上，金属棒与平行金属导轨间的
动摩擦因数为
。整个装置处在垂直于导轨平面向下的匀强磁场中，磁场的磁感应强度大
小为B。现对金属棒施加一个平行导轨向右，大小为F 的水平拉力，使金属棒从静止开始
运动，金属棒运动过程中始终与两导轨垂直并接触良好，金属棒接入电路的电阻为0.5R。
重力加速度大小为g。
(1)求金属棒的最大速度
；
(2)若从金属棒开始运动到金属棒刚好达到最大速度的过程中，电阻R 上产生的焦Q，求该
过程中金属棒运动的距离x。
3．如图所示，两根足够长的平行光滑金属导轨MN、PQ 间距L＝1m，其电阻不计，两导
轨及其构成的平面均与水平面成θ＝30°角，N、Q 两端接有R＝1Ω 的电阻。一金属棒ab 垂
直导轨放置，ab 两端与导轨始终有良好接触，已知ab 的质量m＝0.2kg，电阻r＝1Ω，整
个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度大小B＝1T。ab 在平行于导轨
向上的拉力作用下，以初速度v1＝0.5m/s 沿导轨向上开始运动，可达到最大速度v＝2m/s。
运动过程中拉力的功率恒定不变，重力加速度g＝10m/s2。
(1)求拉力的功率P；
(2)ab 开始运动后，经t＝0.09s 速度达到v2＝1.5m/s，此过程中金属棒ab 产生的焦耳热Q＝
0.03J，求该过程中ab 沿导轨的位移大小x。
29
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
4．如图所示，两根足够长的平行金属导轨固定在倾角
的斜面上，导轨电阻不计，
间距
。导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN，Ⅰ
中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁感应强
度大小均为
。在区域Ⅰ中，将质量
，电阻
的金属条ab 放在导
轨上，因金属条与轨道间有摩擦，ab 刚好不下滑。然后在区域Ⅱ中将质量
，电
阻
的光滑导体棒cd 置于导轨上，由静止开始下滑。cd 在滑动过程中始终处于区
域Ⅱ的磁场中，ab、cd 始终与导轨垂直且两端与导轨保持良好接触，取
。求：
（1）cd 下滑的过程中，判断ab 中的电流方向，
还是
？
（2）ab 刚要向上滑动时，cd 的速度v 多大；
（3）从cd 开始下滑到ab 刚要向上滑动的过程中，流过cd 的电荷量
，求此过程中
电流在ab 上产生的热量Q 是多少。
5.如图所示，在平面直角坐标系
中，
竖直向下，
水平。在第一象限（空间足够
大）存在垂直平面向外的磁场区域，磁感应强度沿y 轴正方向不变，沿x 轴正方向按照
（
且为已知常数）规律变化。一个质量为m、边长为L 的正方形导线框，电阻
为R，初始时一边与x 轴重合，一边与y 轴重合。将导线框以速度
沿x 轴正方向抛出，整
个运动过程中导线框的两邻边分别平行两个坐标轴。从导线框开始运动到速度恰好竖直向
下的过程中，导线框下落高度为h，重力加速度为g，则在此过程中，下列说法正确的是（
）
A．导线框受到的安培力总是与运动方向垂直
30
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．导线框下落高度为h 时的速度小于
C．整个过程中导线框中产生的热量为
D．导线框速度恰好竖直向下时左边框的横坐标为
6.如图所示，足够长且电阻不计的平行光滑金属导轨MN、OP 倾斜固定，与水平面夹角为
，导轨间距为L，O、M 间接有阻值为R 的电阻。质量为m 的金属杆CD 垂直于导
轨放置，与金属导轨形成闭合电路，其接入电路部分的电阻也为R，整个装置处在垂直于
导轨平面向上的匀强磁场中，磁感应强度大小为B。开始时电键S 断开，由静止释放金属
杆，当金属杆运动一段时间后闭合电键S，闭合瞬间金属杆的速度大小为
，加速度大小
为
、方向沿导轨向上。自闭合电键到金属杆加速度刚为零的过程，通过电阻R 的电荷
量为q，电阻R 上产生的焦耳热为Q。金属杆运动过程中始终与导轨垂直且接触良好，重
力加速度为g。则（ ）
A．
B．
C．
D．
7.如图所示，两平行光滑长直金属导轨水平放置，间距为L，两导轨间存在磁感应强度大小
为B、方向竖直向下的匀强磁场。一质量为m、电阻为R、长度恰好等于导轨间宽度的导体
棒ab 垂直于导轨放置。闭合关S，导体棒ab 由静止开始运动，经过一段时间后达到最大速
度。已知电源电动势为E、内阻为
R，不计金属轨道的电阻，则（ ）
31
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．导体棒的最大速度为
B．开关S 闭合瞬间，导体棒的加速度大小为
C．导体棒的速度从零增加到最大速度的过程中，通过导体棒的电荷量为
D．导体棒的速度从零增加到最大速度的过程中，导体棒产生的焦耳热为
8.如图甲所示，两电阻不计，且足够长的平行光滑导轨与水平面的夹角
，导轨下端
接一阻值
的定值电阻。空间中存在垂直导轨所在平面向上、磁感应强度大小为
B=1T 的匀强磁场。导体棒ab 的长度和导轨间距均为
，导体棒电阻
、质
量
。在导体棒ab 上施加一沿导轨平面向上的作用力F，使导体棒ab 沿导轨由静
止开始运动。已知重力加速度为
，
，导轨足够长，导体棒沿导轨运
动的过程中始终与导轨垂直且接触良好。
（1）若F 为恒力，大小为1.6N，求导体棒最终匀速运动的速度；
（2）若作用力F 的大小随时间变化的关系图像如图乙所示，力F 作用过程中导体棒ab 的
速度大小与时间的关系图像如图丙所示，则图中Fm和v1的大小分别为多少；
（3）在上述题设（2）的作用力下，已知0~4s 内导体棒克服外力F 做功为4.4J，求0~4s 内
电路产生的焦耳热。
9.如图所示，弯折成
角的两根足够长金属导轨平行放置，形成左右两导轨平面，左导轨
32
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
平面与水平面成
，右导轨平面与水平面成
，两导轨相距
，电阻不
计质量均为
，电阻均为
的金属杆ab、cd 与导轨垂直接触形成闭合回路，
金属杆与导轨间的动摩擦因数均为
，整个装置处于方向平行于左导轨平面且垂直右
导轨平面向上的匀强磁场中，现让cd 固定不动，将金属棒b 由静止释放，当b 沿导轨下滑
时，速度刚好达到稳定，此时，整个回路消耗的电功率为
，g 取
，求：
（1）磁感应强度B 的大小；
（2）ab 沿导轨下滑
的过程中b 棒上产生的焦耳热Q。
10 如图所示，在竖直平面内的虚线下方存在范围足够大、方向水平的匀强磁场，同一高度
处磁感应强度大小相等，竖直方向上磁感应强度随距离关系满足B=kh，k 为常量，将一竖
直放置、边长为L 的单匝正方形金属线框abcd 从图示位置由静止释放，线圈质量为m、电
阻为R，不计空气阻力，重力加速度g。求：
（1）线圈中的最大电流Im和电流的方向；
（2）线圈下落高度h（已达最大电流）的过程中线圈中产生的焦耳热Q。
33
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
34
