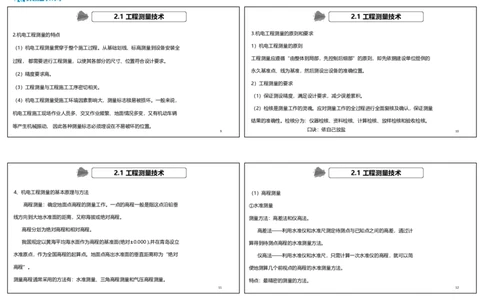

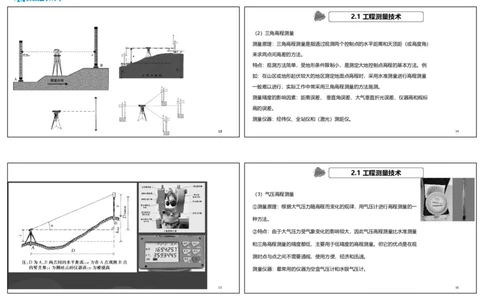

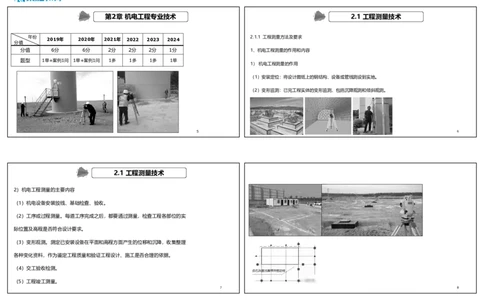

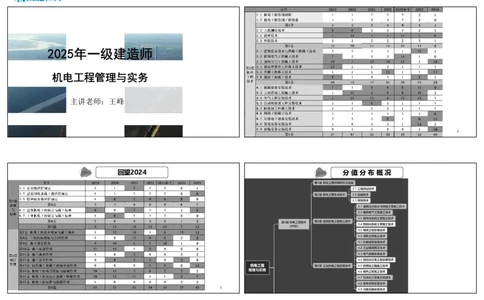

0311-67663978 导读前瞻 2025年一级建造师 机电工程管理与实务 主讲老师：王峰 2 回望2024 分 值 分 布 概 况 3 视频05—07集 石家庄市长安区睿和中心19A080311-67663978 第2章 机电工程专业技术 2.1 工程测量技术 年份 2.1.1 工程测量方法及要求 2019年 2020年 2021年 2022 2023 2024 分值 分值 6分 6分 2分 2分 2分 1分 1、机电工程测量的作用和内容 题型 1单+案例1问 1单+案例1问 1多 1多 1多 1单 1） 机电工程测量的作用 （1）安装定位：将设计图纸上的钢结构、设备或管线测设到实地。 （2）变形监测：已完工程实体的变形监测，包括沉降观测和倾斜观测。 5 6 2.1 工程测量技术 2）机电工程测量的主要内容 （1）机电设备安装放线、基础检查、验收。 （2）工序或过程测量。每道工序完成之后，都要通过测量，检查工程各部位的实 际位置及高程是否符合设计要求。 （3）变形观测。测定已安装设备在平面和高程方面产生的位移和沉降，收集整理 各种变化资料，作为鉴定工程质量和验证工程设计、施工是否合理的依据。 （4）交工验收检测。 （5）工程竣工测量。 7 8 视频05—07集 石家庄市长安区睿和中心19A080311-67663978 2.1 工程测量技术 2.1 工程测量技术 2.机电工程测量的特点 3.机电工程测量的原则和要求 1）机电工程测量的原则 （1）机电工程测量贯穿于整个施工过程。从基础划线、标高测量到设备安装全 工程测量应遵循“由整体到局部，先控制后细部”的原则，即先依据建设单位提供的 过程， 都需要进行工程测量，以使其各部分的尺寸、位置符合设计要求。 永久基准点、线为基准，然后测设岀设备的准确位置。 （2）精度要求高。 2）工程测量的要求 （3）工程测量与工程施工工序密切相关。 （1）保证测设精度，满足设计要求，减少误差累积。 （4）机电工程测量受施工环境因素影响大，测量标志极易被损坏。一般来说， （2）检核是测量工作的灵魂。应对测量工作的全过程进行全面复核及确认，保证测量 机电工程施工现场作业人员多、交叉作业频繁、地面情况多变，又有机动车辆 结果的准确性。检核分为：仪器检核、资料检核、计算检核、放样检核和验收检核。 等产生机械振动， 因此各种测量标志必须埋设在不易破坏的位置。 口诀：依自己放盐 9 10 2.1 工程测量技术 2.1 工程测量技术 4、机电工程测量的基本原理与方法 （1）高程测量 高程测量：确定地面点高程的测量工作。一点的高程一般是指这点沿铅垂 ①水准测量 线方向到大地水准面的距离，又称海拔或绝对高程。 测量方法：高差法和仪高法。 高程分划为绝对高程和相对高程。 高差法——利用水准仪和水准尺测定待测点与已知点之间的高差，通过计 我国规定以黄海平均海水面作为高程的基准面(绝对±0.000 ),并在青岛设立 算得到待测点高程的水准测量方法。 水准原点，作为全国高程的起算点。地面点高出水准面的垂直距离称为“绝对 仪高法——利用水准仪和水准尺，只需计算一次水准仪的高程，就可以简 高程”。 便地测算几个前视点的高程的水准测量方法。 测量高程通常采用的方法有：水准测量、三角高程测量和气压高程测量。 特点：最精密的测量的方法。 11 12 视频05—07集 石家庄市长安区睿和中心19A080311-67663978 2.1 工程测量技术 （2）三角高程测量 测量原理：三角高程测量是指通过观测两个控制点的水平距离和天顶距（或高度角） b 来求两点间高差的方法。 a 特点：观测方法简单，受地形条件限制小，是测定大地控制点高程的基本方法。例 HA HB 大 地 水 准 面 如：在山区或地形起伏较大的地区测定地面点高程时，采用水准测量进行高程测量 一般难以进行，实际工作中常采用三角高程测量的方法施测。 测量精度的影响因素：距离误差、 垂直角误差、大气垂直折光误差、仪器高和视标 高的误差。 测量仪器：经纬仪、全站仪和（激光）测距仪。 13 14 2.1 工程测量技术 （3）气压高程测量 ①测量原理：根据大气压力随高程而变化的规律，用气压计进行高程测量的一 种方法。 ②特点：由于大气压力受气象变化的影响较大，因此气压高程测量比水准测量 和三角高程测量的精度都低，主要用于低精度的高程测量。但它的优点是在观 测时点与点之间不需要通视，使用方便、经济和迅速。 测量仪器：最常用的仪器为空盒气压计和水银气压计。 15 16 视频05—07集 石家庄市长安区睿和中心19A080311-67663978 2.1 工程测量技术 2.1 工程测量技术 2）基准线测量 （2）安装基准线的设置 基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。测 安装基准线一般都是直线，只要定出两个基准中心点，就构成一条基准线。 定待定位点的方法有水平角测量和竖直角测量，这是确定地面点位的基本方法。每 平面安装基准线不少于纵横两条。 两个点位都可连成一条直线（或基准线）。 （3）安装标高基准点的设置 (1)保证量距精度的方法 根据设备基础附近水准点，用水准仪测出标志的具体数值。相邻安装基准点 返测丈量：当全段距离测量完之后，尺端调头，读数员互换，按同样的方法进行返 高差应在0.5mm以内。 测。往返丈量一次为一测回，一般应测量两测回以上。量距精度以两测回的差数与 距离之比表示。 17 18 2.1 工程测量技术 练一练 （4）沉降观测点的设置 下列关于水准测量的说法，正确的是（ ）。 沉降观测采用二等水准测量方法。每隔适当距离选定一个基准点与起 A.高差法只需要计算一次水准仪高程，可以简便测算几个前视点高程 算基准点组成水准环线。例如，对于埋设在基础上的基准点，在埋设后就 B.需要同时测量多个前视点的高程时，高差法比仪高法方便 开始第一次观测，随后的观测在设备安装期间连续进行。 C.最精密的水准测量方法，主要用于国家水准网的建立 D.水准测量法要用到的测量仪器包括检定钢尺和经纬仪 荣胜教育答案：C 19 20 视频05—07集 石家庄市长安区睿和中心19A080311-67663978 练一练 2.1 工程测量技术 2.1.2 工程测量的实施与控制 3.在气压高程测量中，下列说法不正确的是（ ）。 1.机电工程测量的程序 A.气压高程测量使用方便、经济和迅速 无论是建筑安装工程还是工业安装工程的测量，其测量的基本程序都 B.三角高程测量的测量精度高于气压高程测量 是：确认永久基准点、线→设置基础纵横中心线→设置基础标高基准点→ 设置沉降观测点→安装过程测量控制→实测记录等。 C.气压高程测量主要用于高精度的高程测量 口诀：永久线点点 D.气压高程测量常用的仪器为空盒气压计和水银气压计 荣胜教育答案：C 21 22 2.1 工程测量技术 2.1 工程测量技术 2.机电工程中常见的工程测量 2）生产设备安装的测量 1）设备基础的测量 （1）安装基准线的测设 设备基础的测量工作大体包括以下内容：设备基础位置的确认，设备基础 中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。 放线，标高基准点的确立，设备基础标高测量。 放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标 注在中心标板上， 作为设备安装的基准线。设备安装基准线不少于纵、横两条。 23 24 视频05—07集 石家庄市长安区睿和中心19A080311-67663978 2.1 工程测量技术 （2）安装标高基准点的测设 标高基准点一般埋设在基础边缘且便于观测的位置。标高基准点一般有两种： 一种是简单的标高基准点；另一种是预埋标高基准点。采用钢制标高基准点 时，应是靠近设备基础边缘便于测量处，不允许埋设在设备底板下面的基础 表面。 例如，简单的标高基准点一般作为独立设备安装的基准点;预埋标高基准点主 要用于连续生产线上的设备在安装时使用。 （3）连续生产设备只能共用一条纵向基准线和一个预埋标高基准点。 25 26 2.1 工程测量技术 2.1 工程测量技术 （3）测量方法 3)管线工程的测量 ①管线中心定位的测量方法 1.测量内容：给水排水管道、燃气管道、热力管道、油气输送管道等的测量。 定位的依据：依据地面上已有建筑物进行管线定位，也可根据控制点进行管线定 位。 例如，管线的主点位置已在设计时确定，管线中心定位就是将主点位置测 设到地面上去， 并用木桩或混凝土桩标定。管线的起点、终点及转折点称为管 道的主点。 5 4 B E A C D 2 3 27 1 28 视频05—07集 石家庄市长安区睿和中心19A080311-67663978 2.1 工程测量技术 ②管线高程控制的测量方法 为了便于管线施工时引测高程及管线纵、横断面测量，应沿管线设置临 时水准点。其定位偏差应符合规定。例如，水准点一般都选在旧建筑物墙 角、台阶和基岩等处。如无适当的地物，应提前埋设临时标桩作为水准点。 ③地下管线工程测量 地下管线工程测量必须在回填前进行，要测量出管线的起止点、窨井的 坐标和管顶标高，再根据测量资料编绘竣工平面图和纵断面图。 29 30 2.1 工程测量技术 2.1 工程测量技术 4）长距离输电线路钢塔架(铁塔)基础施工的测量 （2）当采用钢尺量距时，其丈量长度不宜大于80m，同时不宜小于20m。 （1）长距离输电线路定位并经检查后，可根据起止点和转折点及沿途障碍物的 （3）考虑架空送电线路钢塔之间的弧垂综合误差不应超过确定的裕度值，一段 实际情况，测设钢塔架基础中心桩，其直线投点允许偏差和基础之间的距离丈 架空送电线路，其测量视距长度，不宜超过400m。 量允许偏差应符合规定。中心桩测定后，一般采用十字线法或平行基线法进行 （4）大跨越档距测量。在大跨越档距之间，通常采用电磁波测距法或解析法测 控制，控制桩应根据中心桩测定，其允许偏差应符合规定。 量。 31 32 视频05—07集 石家庄市长安区睿和中心19A080311-67663978 练一练 练一练 下列关于安装标高基准点的测设说法正确的是（ ）。 下列关于管线工程测量说法正确的是（ ）。 A.连续生产设备只能有一条纵向基准线和一个预埋标高基准点 A.地下管线工程回填前，测出管线起止点、窨井坐标和管顶标高 B.简单的标高基准点主要用于连续生产线上的设备在安装时使用 B.管线中心定位就是将转折点位置测设到地面上去 C.预埋标高基准点一般作为独立设备安装的基准点 C.为了便于管线施工时引测高程应沿管线设置永久水准点 D.钢制标高基准点可以埋设在设备底板下面的基础表面 D.定位时必须根据控制点进行管线定位 荣胜教育答案：A 荣胜教育答案：A 33 34 练一练 2.1 工程测量技术 3.水准测量法的主要技术要求 关于长距离输电线路钢塔架基础施工测量，说法正确的是（ ）。 （1）各等级的水准点，应埋设水准标石。水准点应选在土质坚硬、便于长期保 A.中心桩测定后，一般采用仪高法或高差法进行控制 存和使用方便的地点。墙面水准点应设于稳定的建筑物上，点位应便于寻找、保存 B.当采用钢尺量距时，其丈量长度不宜大于100m，且不宜小于20m 和引测。一个测区及其周围至少应有3个水准点。水准点之间的距离，一般地区应 C.一段架空送电线路，其测量视距长度，不宜小于500m 为1〜3km，工厂区宜小于1km。 D.大跨越档距的架空线路可采用电磁波测距法或解析法测量 荣胜教育答案：D 35 36 视频05—07集 石家庄市长安区睿和中心19A080311-67663978 2.1 工程测量技术 2.1 工程测量技术 （2）水准观测应在标石埋设稳定后进行。两次观测高差较差超限时应重测。二等水 4.施工过程控制测量的基本要求 准应选取两次异向合格的结果。当重测结果与原测结果分别比较，其较差均不超过 设备安装时高程控制的水准点，可由厂区给定的标高基准点，引测至稳固的 限值时，应取三次结果的平均数。 建筑物或主要设备的基础上。引测的精度，不应低于原水准的等级要求。 (3)设备安装过程中测量时的注意事项：最好使用一个水准点作为高程起算点。厂房 较大时，可以增设水准点，但其观测精度应提高。 37 38 练一练 2.1.3 工程测量仪器的应用 关于水准点及水准标石的说法不正确的是（ ）。 2.1.3 工程测量仪器的应用 A.水准点应选在土质坚硬的地点 一、水准仪 B.水准观测应在标石埋设稳定后进行 二、经纬仪 C.两次观测高差较差超限时应重测 三、全站仪 D.最好使用三个水准点作为高程起算点 四、其他测量仪器 荣胜教育答案：D 39 40 视频05—07集 石家庄市长安区睿和中心19A080311-67663978 2.1.3 工程测量仪器的应用 2.1.3 工程测量仪器的应用 1.水准仪 2.经纬仪 1）水准仪的用途：水准仪的主要功能是用来测量标高和高程。 2）经纬仪的应用 2）光学水准仪的应用 经纬仪的主要功能是测量水平角和竖直角。 （1 ）用于建筑工程测量控制网标高基准点的测设及厂房、大型设备基础沉 ①主要应用于机电工程建（构）筑物建立平面控制网的测量以及厂房（车间）立 降观察的测量。 柱安装垂直度的控制测量。 （2 ）在设备安装工程项目施工中用于连续生产线设备测量控制网标高基准 ②在机电安装工程中，用于测量纵、横中心线，建立安装测量控制网并在安装全 点的测设及安装过程中对设备安装标高的控制测量。 过程进行测量控制。 41 42 2.1.3 工程测量仪器的应用 2.1.3 工程测量仪器的应用 应用举例：用两台光学经纬仪对厂房钢柱进行垂直校正测量。将两台经纬仪安 3 、全站仪 置在钢柱的纵、横轴线上，经纬仪与柱子的距离约为柱高的1.5倍。仪器调平后， 1）全站仪及其用途 先分别照准立柱底部的纵向和横向中线，再仰视到柱顶，如柱顶中线偏离视线， (2)全站仪具有角度测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、 表示柱子不垂直，这时，可通过釆取调节张紧拉绳、立柱支撑、敲打楔块或柱底 交会定点测量和放样测量等多种用途。内置专用软件后，功能还可进一步拓展。 垫铁等方法来调整 立柱。 43 44 视频05—07集 石家庄市长安区睿和中心19A080311-67663978 2.1.3 工程测量仪器的应用 2.1.3 工程测量仪器的应用 4、其他测量仪器 (2)距离(斜距、平距、高差)测量 1)电磁波测距仪 ④距离测量。瞄准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜 （1）电磁波测距仪的分类 电磁波测距仪按其所采用的载波可分为： 距、平距、高差。全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。 用微波段的无线电波作为载波的微波测距仪； (4)水平距离测量 用激光作为载波的激光测距仪； 用红外光作为载波的红外测距仪。后两者又统称为光电测距仪。 采用全站仪进行水平距离测量，主要应用于建筑工程平面控制网水平距离的测量 及测设、安装控制网的测设、建安过程中水平距离的测量等。 45 46 2.1.3 工程测量仪器的应用 2.1.3 工程测量仪器的应用 2)激光测量仪器 ②激光垂准仪 （1）激光测量仪器分类 激光垂准仪又称激光铅垂仪，是一种专用的铅直定位仪器。用于高层建筑、 常见的激光测量仪器有：激光准直仪和激光指向仪、激光垂准仪、激光经 烟囱、电梯等施工过程中平面控制点的竖向引测和垂直度的测量。 纬仪、激光水准仪、激光平面仪。 ①激光准直仪和激光指向仪 主要应用于大直径、长距离、回转型设备同心度的找正测量以及高塔体、 高塔架安装过程中同心度的测量控制。如水泥回转窑同心度的找正测量。 47 48 视频05—07集 石家庄市长安区睿和中心19A080311-67663978 2.1.3 工程测量仪器的应用 ⑤激光平面仪 适用于提升施工的滑模平台、网形屋架的水平控制和大面积混凝土楼板支模、 灌注及抄平工作。在机电工程中可用于大型储罐倒装法施工时罐体提升时的水 平控制。 49 50 练一练 练一练 [2020年 案例三] 大型储罐倒装法施工时罐体提升时的水平控制采用（ ）。 A.激光平面仪 B.激光经纬仪 C.激光垂准仪 3.料仓出料口端平面高基准和纵横中心线的测量应分别使用哪种测量仪器？ D.激光指向仪 答：料仓出料口端平面高基准应使用水准仪测量；纵横中心线应使用经纬仪测量。 荣胜教育答案：A 51 52 视频05—07集 石家庄市长安区睿和中心19A080311-67663978 本 节 小 结 本 节 小 结 一、测量的基本原理和方法 （二）管线工程的测量 （一）高程测量： 管道中心定位主点：管线的起点、终点及转折点。 1、水准测量（最精密测量法）：高差法、仪高法（水准仪、标尺） 地下管线测量：起止点、窨井坐标和管顶标高 2、三角高程测量； 3、气压高程测量 （三）长距离输电线路钢塔架 （二）基准线测量（经纬仪和检定钢尺） 测设中心桩：起止点、转折点及沿途障碍物。（十字线法及平行基线法进行控制） 安装基准线纵横两条；标高基准点高差0.5mm以内；沉降观测采用二等水准测量。 钢尺测量长度：20~80m；测量视距≤400m； 二、常见工程测量 大档距：电磁波测距或解析法测量。 （一）连续生产设备 三、工程测量仪器的应用 基准线纵、横两条；标高基准点在边缘；独立设备简单标高基准点；连续生产线 水准仪（标高、高程）；经纬仪（水平角、竖直角） 预埋标高基准点，只能有一个纵向基准线和一个预埋标高基准点。 电磁波测距：微波无线电波、激光、红外光（光电）； 53 54 视频05—07集 石家庄市长安区睿和中心19A08
