1.2.5 水力荷载
一<页>看尽长安花
1.静水压力【➊09垂直方向、24水平方向<微积分>】【案例】【19gh】
2.扬压力【➊10形成原因、18图、21<综Ⓐ>图、
22公式难<阿基米德>、22B图、24形成原因；➋16组成】
3.动水压力【➊21<综Ⓒ>动水压力】
4.浪压力【无】
5.冰压力【无】

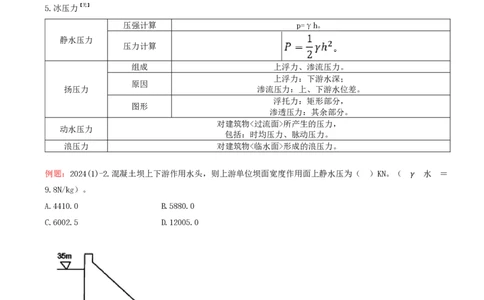

压强计算 p=γh。
静水压力
压力计算
组成 上浮力、渗流压力。
上浮力：下游水深；
原因
扬压力 渗流压力：上、下游水位差。
浮托力：矩形部分，
图形
渗透压力：其余部分。
对建筑物<过流面>所产生的压力，
动水压力
包括：时均压力、脉动压力。
浪压力 对建筑物<临水面>形成的浪压力。
例题：2024(1)-2.混凝土坝上下游作用水头，则上游单位坝面宽度作用面上静水压为（ ）KN。（𝛾水＝
9.8N/kg）。
A.4410.0 B.5880.0
C.6002.5 D.12005.0
答案：C
解析：例题：2022(1)-5.某挡土墙底板扬压力示意图。该挡土墙底板单位宽度的扬压力为（ ）kN。（𝛾水＝
10kN/m܁ ）
A.25 B.50
C.75 D.100
答案：C
解析：（出版社答案）

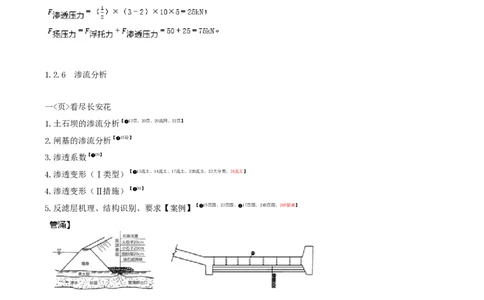

1.2.6 渗流分析
一<页>看尽长安花
1.土石坝的渗流分析【➊13苡、20苡、20流网、22苡】
2.闸基的渗流分析【➊15砼】
3.渗透系数【➊09】
4.渗透变形（Ⅰ类型）【➊13流土、14流土、17流土、22B流土、23大分类、24流土】
4.渗透变形（Ⅱ措施）【➊09】
5.反滤层机理、结构识别、要求【案例】【➊15苡图、23苡图、➋17苡图、24B苡图、24B管涌】
土石坝 浸润线的位置、渗流流速与坡降、渗流量。
渗流分析 砼坝 渗透压力、渗透坡降、渗透流速、渗流量。
形状 流网形状，曲线正方形（或矩形）。
k=（QL)/（AH），
渗透系数
Q：流量；A：面积；L：渗径；H—水位差。
管涌 非黏性土，小颗粒沿着粗大颗粒间的孔隙通道移动或被渗流带出。
非黏性土，土体内的颗粒群<同时>发生移动的现象。
渗透变形 流土
黏性土，土体发生隆起、断裂和浮动等现象。
接触冲刷 两种渗透系数不同的土层接触面等....流动。接触流失 渗流<垂直>于层面时，将一层中的细颗粒带另外一层中的现象。
防 第一类 灌浆。
渗 第二类 水平与垂直防渗体。
措
第三类 排水沟或减压井、反滤层、盖重。
施
机理 沿渗流方向，颗粒，由小到大。
砂
石
识图
反
滤
案例 【案例】【➊15、23、➋17、24B】

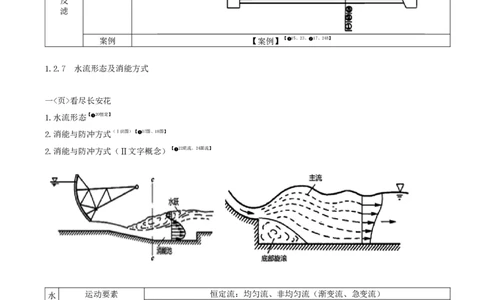

1.2.7 水流形态及消能方式
一<页>看尽长安花
1.水流形态【➊20恒定】
2.消能与防冲方式（Ⅰ识图）【➊07图、18图】
2.消能与防冲方式（Ⅱ文字概念）【➊22底流、24面流】
水 运动要素 恒定流：均匀流、非均匀流（渐变流、急变流）
流 是否变化 非恒定流
形 是否混掺 层流、紊流
态 是否壅高 急流（不壅高）、缓流（壅高）
底流消能 低水头、大流量、水跃。
挑流消能 高、中坝
消
中、低水头工程尾水较深，不需要作护坦。
能
面流消能 利用鼻坎将下泄的髙速水流的主流挑至下游水面，在主流与河床之间形成巨大的底
方
部旋滚
式
消力戽消能 尾水较深，不需要作护坦。
