Keil内存优化神器!深度解析disp_size_bar.exe的实战技巧
前言：被忽视的内存分析利器
“为什么我的STM32程序突然崩溃？明明只加了200行代码！”——工程师老张盯着编译器的Program Size: Code=48012 RO-data=4520 RW-data=72 ZI-data=10248输出欲哭无泪。80%的嵌入式开发者都曾陷入这种“内存黑洞”困境，却不知道Keil中有下藏着一把瑞士军刀：disp_size_bar.exe。
今天，我们将揭开这个官方文档语焉不详的神器面纱，用7个实战技巧教你精准定位内存瓶颈，从此告别“代码膨胀恐惧症”！
一、初识神器：disp_size_bar.exe是谁？
在Keil的编译输出中，我们常看到这样的信息：
Program Size: Code=48012 RO-data=4520 RW-data=72 ZI-data=10248
但这组数据就像体检报告的“总体指标”，无法告诉你哪个.c文件吃掉了50%的Flash。 而在工具disp_size_bar.exe，正是解析.map文件的专业工具。只需一行命令： After Build – User command #2: “..\MDK-ARM\keil5_disp_size_bar.exe”
生成的可视化报告将彻底改变你的内存分析方式！
二、七大实战技巧速攻
2.1 基础操作：三步生成内存热力图
-

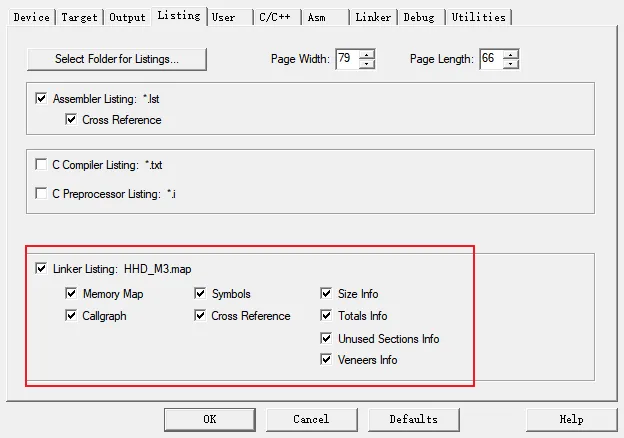

开启map文件生成在Keil中右击Target -> Options for Target -> Output选项卡 -> 勾选Linker Listing:
-
编译后执行命令行在工程目录的
Objects文件夹打开cmd，执行："./keil5_disp_size_bar.exe" -
查看多维分析报告打开
.cvs/.xlsc，你会看到： -

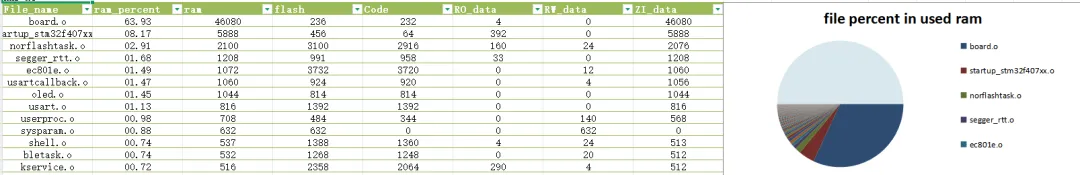

彩色内存分布条（按Code/RO-data/RW-data/ZI-data分类）
-
模块/函数内存占用排行榜
-
详细数据表格（精确到字节）
2.2 揪出“内存怪兽”：排序分析法
在生成的HTML报告中，点击表格标题可实现排序：
-
点击“Code Size”：快速定位代码量最大的模块
-
点击“ZI Data Size”：揪出堆栈消耗大户
2.3 对比编译结果：版本差异检测
内存优化必须量化验证！建议每次优化前保存报告：
# 优化前disp_size_bar.exe project.map > before.html# 修改编译选项后disp_size_bar.exe project.map > after.html
用浏览器分屏对比，红色标记的增长部分一目了然。
2.4 深度解析：解剖分散加载文件
当发现特定内存区域（如外部SDRAM）使用异常时，在命令行添加-s参数：
disp_size_bar.exe -s scatter_file.sct project.map
报告将按内存区域划分显示占用情况，特别适合多核/多bank系统。
2.5 定制输出：过滤无关信息
大型工程map文件可能包含数万行，使用-m参数过滤小模块：
# 只显示占用超过1KB的模块disp_size_bar.exe -m1024 project.map
输出更聚焦，避免“大海捞针”。
2.6 自动化集成：一键生成报告
在Keil中配置User Command，编译后自动运行：
-
Project -> Options for Target -> User选项卡
-
After Build/Rebuild 添加：
".\disp_size_bar.exe"
2.7 高阶技巧：联合分析内存泄漏
当ZI-data异常增长时，联合.map文件和.htm(内存分配统计)文件：
disp_size_bar.exe -i alloc_stat.htm project.map
报告将标注动态内存分配热点，直击内存泄漏现场。
三、避坑指南：90%工程师踩过的雷
-
陷阱1：未开启优化时分析无意义必须在Release配置（至少-O1）下分析，Debug模式的数据严重失真
-
陷阱2：忽略库文件占用STM32的HAL库可能消耗50%+ Flash，报告中的
library.o项需重点关注 -
陷阱3：ZI-data与堆栈混淆ZI-data包含全局变量+堆+栈，需在
.map中搜索__initial_sp定位栈顶
结语：让内存分析成为习惯
disp_size_bar.exe虽小，却是嵌入式工程师的“核磁共振仪”。当项目经理再问“为什么又超内存？”时，请甩给他这份报告！
经验法则：每次提交代码前检查内存报告变化，比发现崩溃后再调试节省10倍时间！
讨论： 你在Keil内存优化中还用过哪些神操作？遇到过什么奇葩的内存问题？欢迎在下方留言区吐槽！ 如果本文帮你省下了买更大Flash芯片的钱，不妨点赞👍、转发💫、收藏⭐三连支持！
