用AI写一个51单片机反汇编软件-夜雨聆风

用AI写一个51单片机反汇编软件

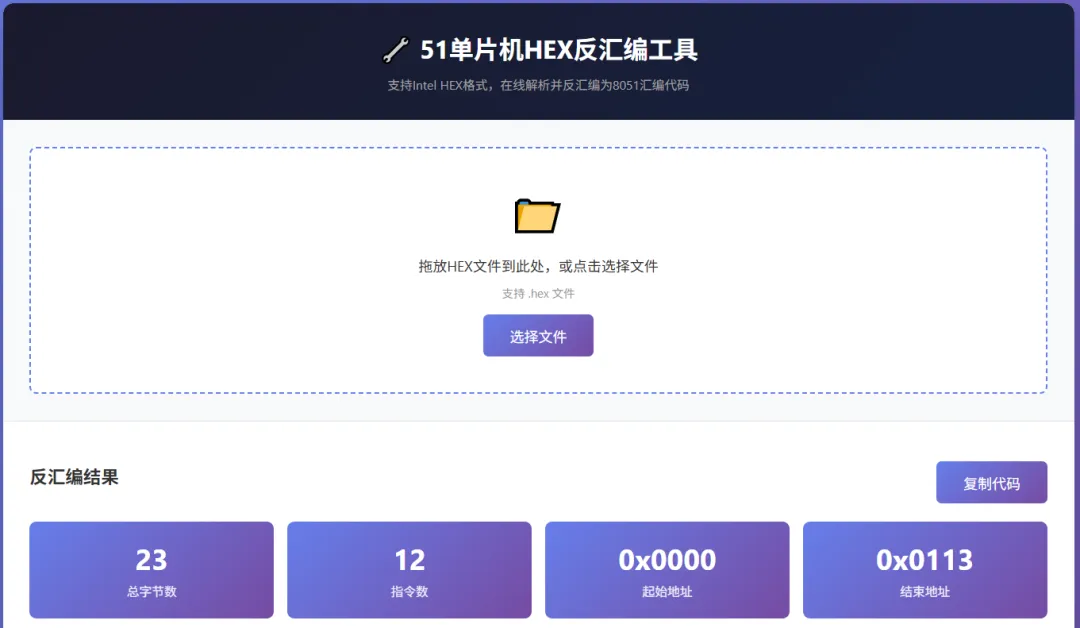

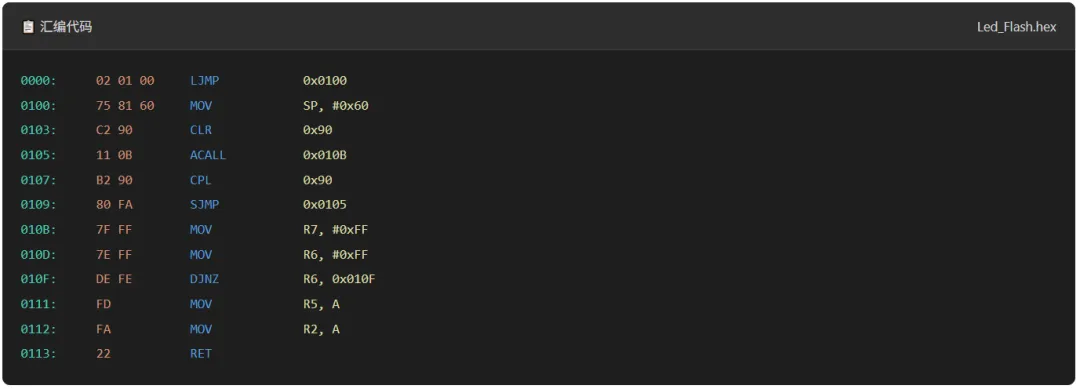

知道单片机汇编指令对应的机器码格式就可以对二进制机器码或者Hex文件进行反汇编逆向.51单片机有111条指令，指令长度有1字节，2字节，3字节,手动写这种反汇编软件纯粹是个体力活：需要去一条条的了解汇编指令的格式，写代码解析.用AI的话可以各种语言实现这个功能,你要做的就是向AI输入一句需求：反汇编51单片机hex的软件，用(C++/C#/网页)实现.几分钟写出质量非常高的代码。为了实现跨平台我用的网页，下面是AI做的软件:

机器码

数据传送类指令（29 条）

助记符	操作数	机器码（HEX）	字节数
MOV	A, Rn	0xE8~0xEF	1
MOV	A, direct	0xE5 direct	2
MOV	A, @Ri	0xE6~0xE7	1
MOV	A, #data	0x74 data	2
MOV	Rn, A	0xF8~0xFF	1
MOV	Rn, direct	0xA8~0xAF direct	2
MOV	Rn, #data	0x78~0x7F data	2
MOV	direct, A	0xF5 direct	2
MOV	direct, Rn	0x88~0x8F direct	2
MOV	direct, direct	0x85 direct_src direct_dest	3
MOV	direct, @Ri	0x86~0x87 direct	2
MOV	direct, #data	0x75 direct data	3
MOV	@Ri, A	0xF6~0xF7	1
MOV	@Ri, direct	0xA6~0xA7 direct	2
MOV	@Ri, #data	0x76~0x77 data	2
MOV	DPTR, #data16	0x90 data_high data_low	3
MOVC	A, @A+DPTR	0x93	1
MOVC	A, @A+PC	0x83	1
MOVX	A, @Ri	0xE2~0xE3	1
MOVX	A, @DPTR	0xE0	1
MOVX	@Ri, A	0xF2~0xF3	1
MOVX	@DPTR, A	0xF0	1
PUSH	direct	0xC0 direct	2
POP	direct	0xD0 direct	2
XCH	A, Rn	0xC8~0xCF	1
XCH	A, direct	0xC5 direct	2
XCH	A, @Ri	0xC6~0xC7	1
XCHD	A, @Ri	0xD6~0xD7	1
SWAP	A	0xC4	1

算术运算类指令（24 条）

助记符	操作数	机器码（HEX）	字节数
ADD	A, Rn	0x28~0x2F	1
ADD	A, direct	0x25 direct	2
ADD	A, @Ri	0x26~0x27	1
ADD	A, #data	0x24 data	2
ADDC	A, Rn	0x38~0x3F	1
ADDC	A, direct	0x35 direct	2
ADDC	A, @Ri	0x36~0x37	1
ADDC	A, #data	0x34 data	2
SUBB	A, Rn	0x98~0x9F	1
SUBB	A, direct	0x95 direct	2
SUBB	A, @Ri	0x96~0x97	1
SUBB	A, #data	0x94 data	2
INC	A	0x04	1
INC	Rn	0x08~0x0F	1
INC	direct	0x05 direct	2
INC	@Ri	0x06~0x07	1
INC	DPTR	0xA3	1
DEC	A	0x14	1
DEC	Rn	0x18~0x1F	1
DEC	direct	0x15 direct	2
DEC	@Ri	0x16~0x17	1
MUL	AB	0xA4	1
DIV	AB	0x84	1
DA	A	0xD4	1

控制转移类指令（17 条）

助记符	操作数	机器码（HEX）	字节数
AJMP	addr11	0x01/0x21/0x41/0x61/0x81/0xA1/0xC1/0xE1 + addr_low	2
LJMP	addr16	0x02 addr_high addr_low	3
SJMP	rel	0x80 offset	2
JMP	@A+DPTR	0x73	1
JZ	rel	0x60 offset	2
JNZ	rel	0x70 offset	2
JC	rel	0x40 offset	2
JNC	rel	0x50 offset	2
JB	bit, rel	0x20 bit offset	3
JNB	bit, rel	0x30 bit offset	3
JBC	bit, rel	0x10 bit offset	3
CJNE	A, #data, rel	0xB4 data offset	3
CJNE	A, direct, rel	0xB5 direct offset	3
CJNE	Rn, #data, rel	0xB8~0xBF data offset	3
CJNE	@Ri, #data, rel	0xB6~0xB7 data offset	3
DJNZ	Rn, rel	0xD8~0xDF offset	2
DJNZ	direct, rel	0xD5 direct offset	3
ACALL	addr11	0x11/0x31/0x51/0x71/0x91/0xB1/0xD1/0xF1 + addr_low	2
LCALL	addr16	0x12 addr_high addr_low	3
RET	–	0x22	1
RETI	–	0x32	1
NOP	–	0x00	1

位操作类指令（17 条）

助记符	操作数	机器码（HEX）	字节数
CLR	C	0xC3	1
CLR	bit	0xC2 bit	2
SETB	C	0xD3	1
SETB	bit	0xD2 bit	2
CPL	C	0xB3	1
CPL	bit	0xB2 bit	2
ANL	C, bit	0x82 bit	2
ANL	C, /bit	0xB0 bit	2
ORL	C, bit	0x72 bit	2
ORL	C, /bit	0xA0 bit	2
MOV	C, bit	0xA2 bit	2
MOV	bit, C	0x92 bit	2

代码分析

51单片机是8位指令集,从地址0x0处读取机器码判断当前是111条中的哪一条,然后根据当前指令性质可以知道当前指令长度是几字节的，下一条指令就偏移几个字节.

  const opcodeTable = {0x00: { mnemonic: 'NOP', bytes: 1, cycles: 1 },0x01: { mnemonic: 'AJMP', bytes: 2, cycles: 2, type: 'ajmp' },0x05: { mnemonic: 'INC', bytes: 2, cycles: 1, type: 'inc_dir' },0x15: { mnemonic: 'DEC', bytes: 2, cycles: 1, type: 'dec_dir' },0x22: { mnemonic: 'RET', bytes: 1, cycles: 2 },0x25: { mnemonic: 'ADD', bytes: 2, cycles: 1, type: 'add_a_dir' },0xA0: { mnemonic: 'ORL', bytes: 2, cycles: 1, type: 'orl_c_nbit' },0xC0: { mnemonic: 'PUSH', bytes: 2, cycles: 2, type: 'push_dir' },0xC2: { mnemonic: 'CLR', bytes: 2, cycles: 1, type: 'clr_bit' },0xFF: { mnemonic: 'MOV', bytes: 1, cycles: 1, operand: 'R7, A' }};

mnemonic决定反汇编后显示的指令名称,bytes决定当前指令的操作码需要的数据，下一条指令的地址偏移.

SFR寄存器对应单片机地址区间0x80~0xFF,需要一个数据结构把地址映射到寄存器名称.

const sfrNames = {0x80: 'P0', 0x81: 'SP', 0x82: 'DPL', 0x83: 'DPH',0x87: 'PCON', 0x88: 'TCON', 0x89: 'TMOD', 0x8A: 'TL0',0x8B: 'TL1', 0x8C: 'TH0', 0x8D: 'TH1', 0x90: 'P1',0x98: 'SCON', 0x99: 'SBUF', 0xA0: 'P2', 0xA8: 'IE',0xB0: 'P3', 0xB8: 'IP', 0xD0: 'PSW', 0xE0: 'ACC',0xE0: 'A', 0xF0: 'B'};

同样还用了一个数据结构把位寻址映射到名称:

const bitNames = {0x00: 'P0.0', 0x01: 'P0.1', 0x02: 'P0.2', 0x03: 'P0.3',0x04: 'P0.4', 0x05: 'P0.5', 0x06: 'P0.6', 0x07: 'P0.7',			...		};

结论

用不到700行的代码就完成反汇编,可见AI的代码功底非常强的，我们自己的代码可能需要好多次的版本迭代才能到达如此的精简,以后扩展解析ARM,RISCV也方便.最后分享一下刚刚软件:https://share.weiyun.com/DOY32236
