EDA软件:芯片设计的＂灵魂＂

一颗指甲盖大小的芯片，里面可能包含上百亿个晶体管。如果没有EDA软件，设计这样一颗芯片可能需要几十年。

EDA（Electronic Design Automation，电子设计自动化）软件，是芯片设计不可或缺的核心工具，被誉为芯片设计的“灵魂”。

今天，半导体干货局 带你深入了解这个被”卡脖子”的关键领域！

什么是EDA软件？

EDA软件的作用

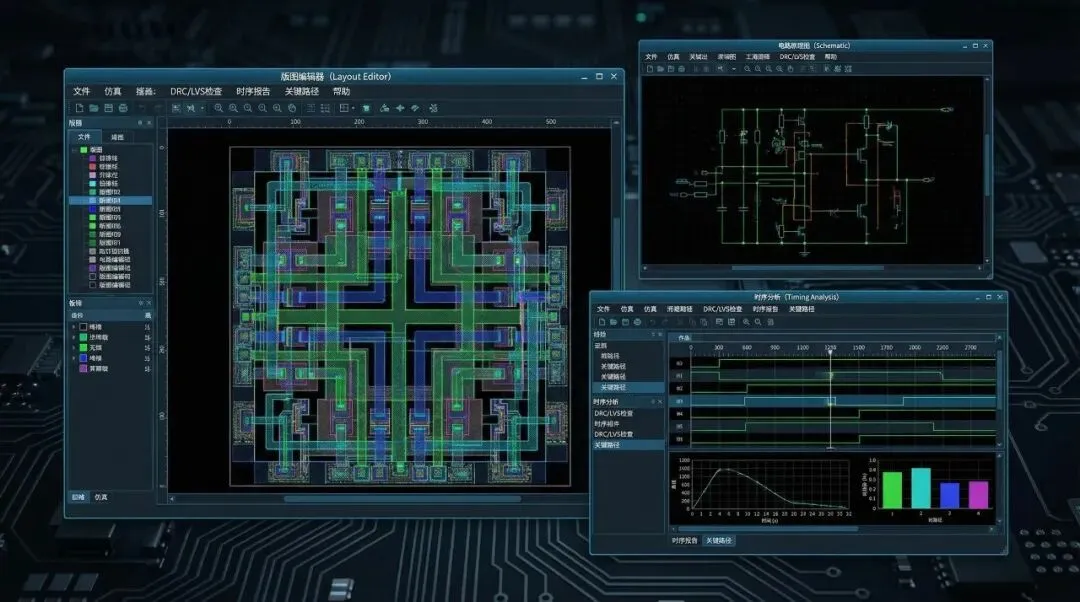

EDA软件是用于芯片设计的功能强大的计算机辅助设计（CAD）软件，主要功能包括：

• 芯片架构设计

  ：确定芯片的整体架构和模块划分
• 逻辑设计

  ：用硬件描述语言（Verilog、VHDL）编写代码
• 电路仿真

  ：验证芯片功能是否正确
• 物理设计

  ：布局布线和时序分析
• 版图验证

  ：确保设计符合制造规则

EDA有多重要？

没有EDA软件，就设计不出芯片。

没有先进的EDA软件，就设计不出先进的芯片。

一颗5nm芯片的设计可能涉及数十亿个晶体管，人工设计几乎不可能。EDA软件让这一切变得可行。

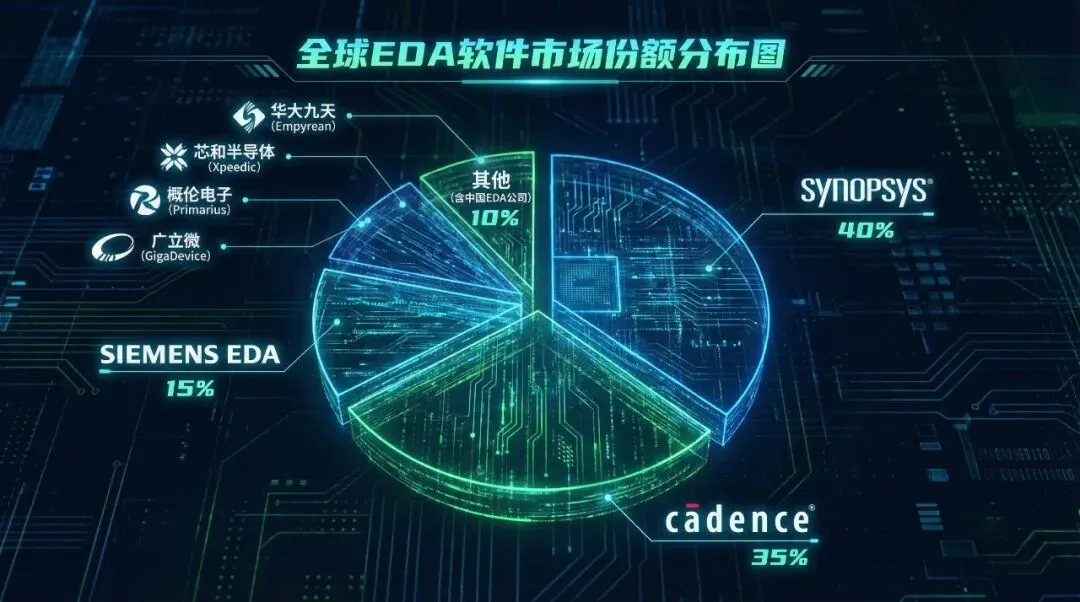

全球EDA软件市场格局

三巨头垄断

全球EDA市场被三大巨头垄断，合计市场份额超过90%：

这三家公司都是美国企业，占据绝对垄断地位。

EDA软件分类

EDA软件的核心环节

1. 架构设计

确定芯片的”蓝图”：

• 选择处理器架构（ARM、RISC-V、自研）
• 划分功能模块（CPU、GPU、NPU、ISP等）
• 确定性能指标和功耗预算

2. 逻辑设计

用硬件描述语言”写代码”：

• Verilog

  ：主要用于数字电路设计
• VHDL

  ：美国军方主导的硬件描述语言
• SystemVerilog

  ：Verilog的升级版，支持验证

3. 功能仿真

验证设计是否”想得对”：

• 创建测试用例（Testbench）
• 模拟芯片运行场景
• 检查功能是否符合预期

4. 逻辑综合

把代码”翻译”成门级电路：

• Design Compiler（Synopsys）
• Genus（Cadence）
• 生成门级网表（Gate-level Netlist）

5. 物理设计

把电路”画”在芯片上，这是最复杂的环节：

• 布局规划(Floorplan)

  ：确定各模块位置
• 单元布局(Placement)

  ：摆放标准单元
• 时钟树综合(CTS)

  ：设计时钟网络
• 布线(Routing)

  ：连接所有金属线
• 时序收敛(Timing Closure)

  ：确保信号按时到达

6. 物理验证

检查设计是否”画得对”：

• DRC

  （设计规则检查）：确保符合制造规则
• LVS

  （版图-vs-原理图）：确保逻辑正确
• ERC

  （电气规则检查）：检查电气连接

为什么EDA如此重要？

EDA是芯片产业的”软件基础”

没有EDA，芯片设计就无法进行；没有先进的EDA，就无法设计先进的芯片。

1. 设计复杂度

芯片设计复杂度呈指数级增长：

2. 设计成本

芯片设计成本持续攀升：

• 28nm芯片

  ：设计成本约5000万美元
• 7nm芯片

  ：设计成本约3亿美元
• 5nm芯片

  ：设计成本约5亿美元
• 3nm芯片

  ：设计成本可能超过10亿美元

高昂的设计成本使得一次设计成功变得至关重要，而EDA正是确保设计成功的关键。

3. 工艺约束

先进制程带来更多设计约束：

• 功耗墙（Power Wall）
• 频率墙（Frequency Wall）
• 可变性（Variability）
• 串扰（Coupling Noise）

EDA软件需要不断迭代升级，才能满足先进制程的设计需求。

国产EDA的现状与挑战

机遇

国产替代空间巨大

• 中国EDA市场规模约100亿元人民币
• 国产化率不足10%
• 政策大力支持

挑战

被”卡脖子”的风险

• 三大巨头都是美国公司
• 2019年华为已被断供部分EDA工具
• 国内EDA工具在先进制程支持上差距较大

国内EDA公司

技术差距

国产EDA与三巨头相比仍有较大差距：

• 覆盖度不足

  ：无法覆盖芯片设计全流程
• 先进制程支持

  ：对7nm以下制程支持有限
• IP生态

  ：缺乏丰富的IP库
• 人才短缺

  ：EDA研发人才严重不足

EDA的未来发展趋势

1. AI赋能EDA

人工智能正在重塑EDA行业：

• AI辅助设计

  ：利用机器学习优化布局布线
• 智能仿真

  ：加速仿真验证过程
• 预测性设计

  ：预测制造缺陷和良率问题

Cadence推出的Virtuoso Studio和Synopsys的DSO.ai都在探索AI驱动的设计方法。

2. 云计算+EDA

云端设计成为新趋势：

• 降低设计成本
• 弹性计算资源
• 支持远程协作
• 快速部署升级

3. 先进封装设计

Chiplet时代对EDA提出新要求：

• 多芯片协同设计
• 2.5D/3D封装仿真
• 跨封装热分析
• 系统级优化

写在最后

EDA软件是芯片设计的”灵魂”，是整个半导体产业链的最上游。

从架构设计到物理实现，从代码编写到版图验证，EDA贯穿芯片设计的每一个环节。

国产EDA的发展任重道远，但在政策支持和市场需求的推动下，中国EDA产业正在加速追赶。

相信在不久的将来，国产EDA一定能实现从有到优、从优到强的跨越！

半导体干货局 会持续追踪EDA行业的最新动态！

关注我，一起见证中国EDA产业的崛起之路！🚀
