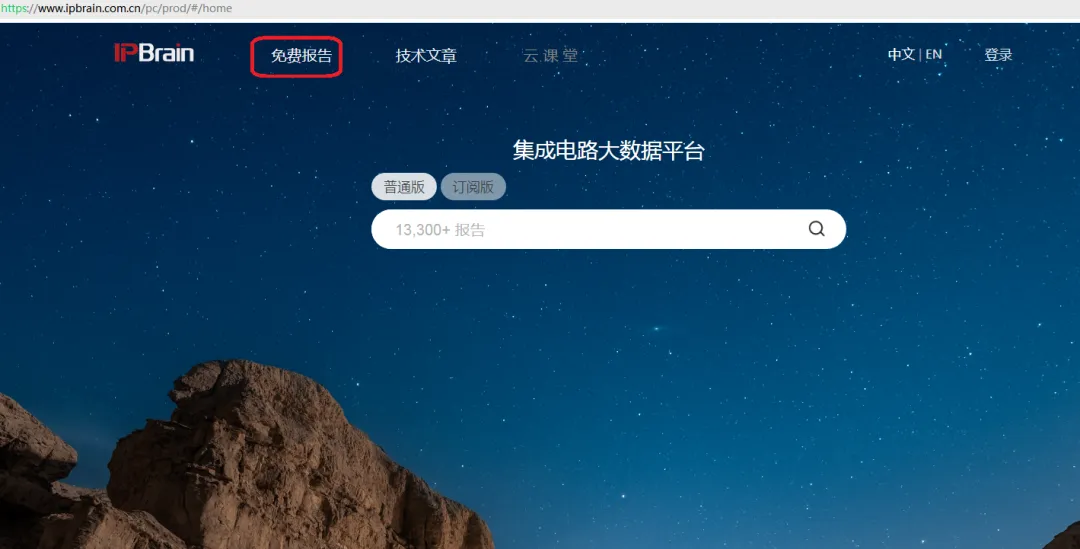

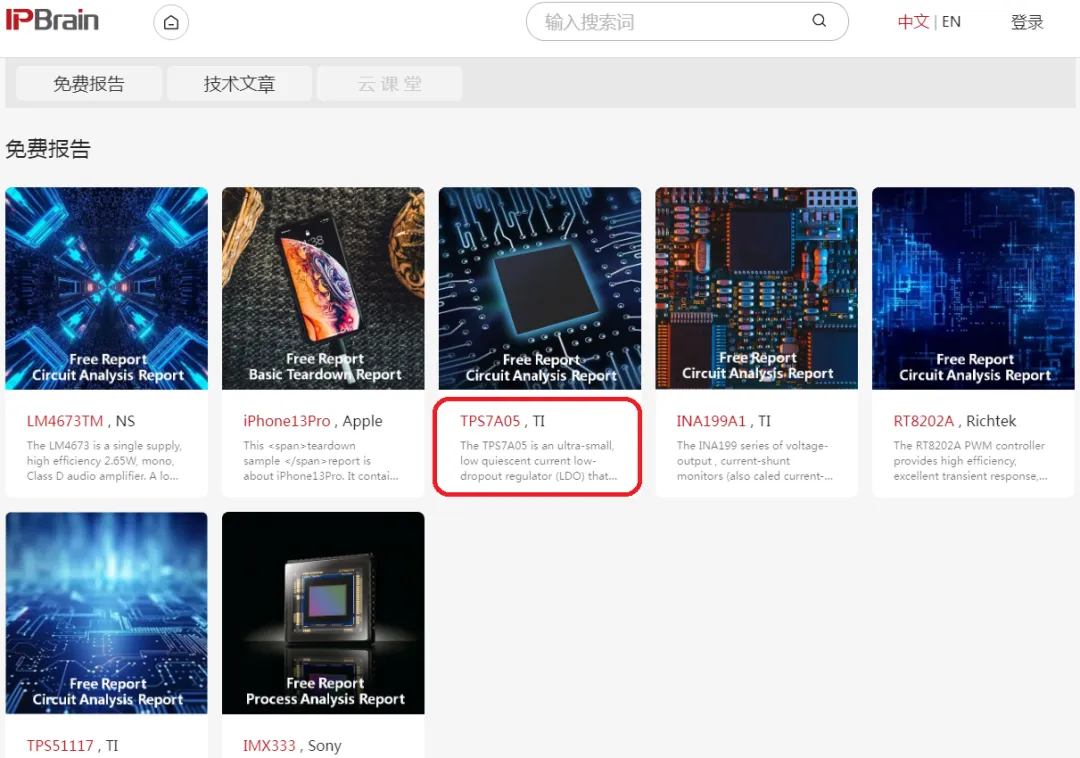

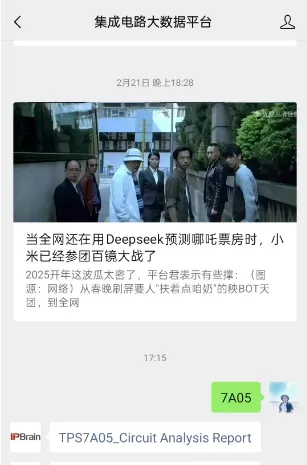

点击上方蓝字关注IPBrain公众号，回复“7A05”，免费获取该型号43页详细电路分析报告。

在电子产品快速迭代的当下，人们在选择产品时看重几个方面：续航持久、稳定可靠和性能强劲。这些优秀的品质背后，往往离不开出色的电源管理芯片。

今天平台君给大家介绍一款由德州仪器（TI）公司研发的一款性能优秀的电源管理芯片——TPS7A05。

TPS7A05 是一款超小型、低静态电流低压差稳压器（LDO），具有出色的瞬态性能。该产品可由锂离子电池、锂原电池化学物质（如 Li-SOCl2、LiMnO2）以及两节或三节碱性电池供电。

TPS7A05 可提供带有主动下拉电路的版本，当禁用时可快速放电输出。该芯片提供标准 X2SON（DQN）、SOT-23（DBV 和 DBZ）以及 DSBGA（YKA）封装，这些封装形式具有体积小、引脚间距小等特点，有利于在电路板上进行高密度的布局和安装，节省电路板空间，满足小型化电子产品的设计需求。

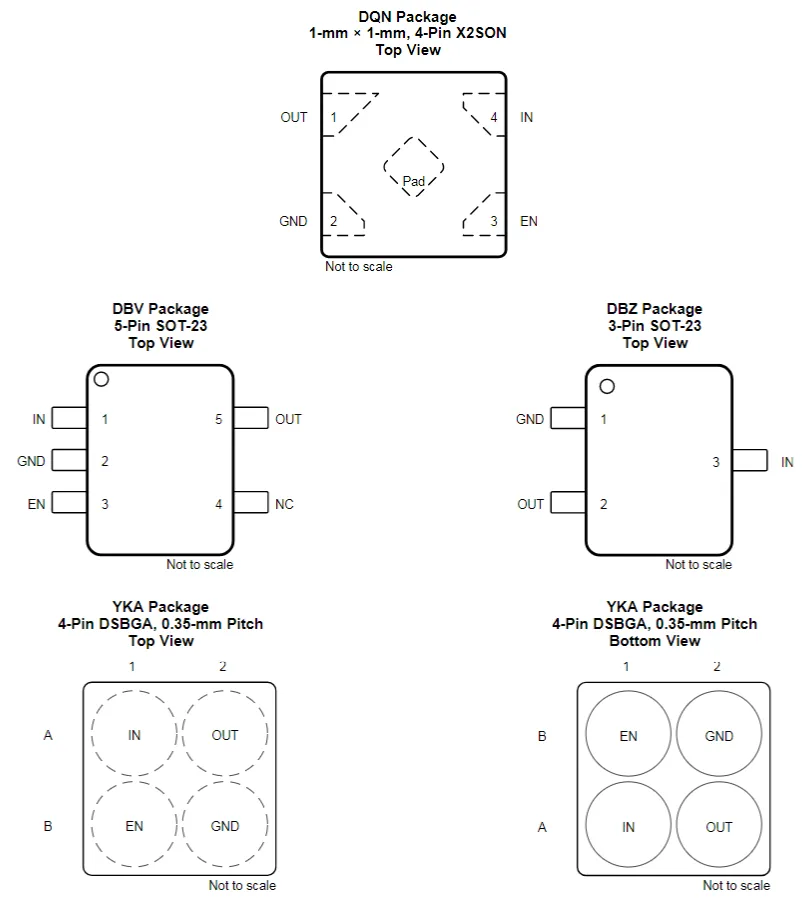

TPS7A05五种封装图，图源：TPS7A05芯片规格书

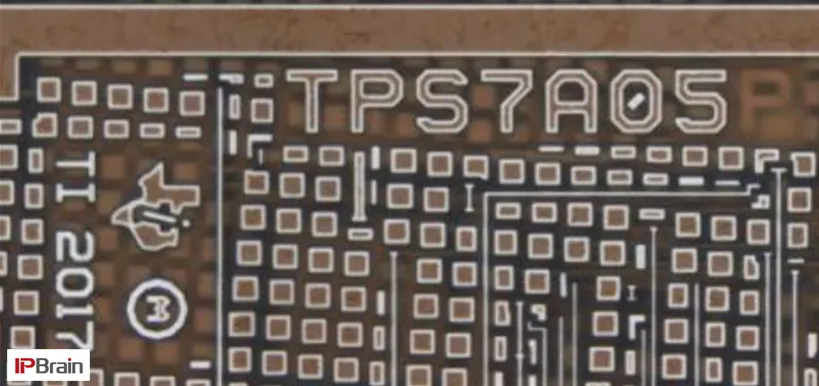

TPS7A05管芯文字图，图源：IPBrain集成电路大数据平台

TPS7A05芯片的管芯Logo文字为“TPS7A05 1 TI 2017”。TPS7A05芯片的管芯Logo标明了，型号为“TPS7A05 “， Logo还显示这颗芯片是由TI公司于2017年设计的。

芯片特点

接下来，让平台君详细地介绍一下该芯片的特点：

宽输入、输出电压范围：输入电压范围为1.4V至5.5V，可满足从较低电压到相对较高电压的供电需求，适用于不同的电源系统。输出电压范围为 0.8V 至 3.3V，具有多种固定输出电压值，可为不同的负载提供合适的输出电压。

大电流输出能力：能够提供最大 200mA 的输出电流，可满足需要较大功率的负载的供电需求。

超低静态电流：典型的静态电流 Iq 仅为 1μA，即使在最大值情况下也不过 3μA这一特性可以极大地延长电池的使用寿命，减少电池更换的频率，提高设备的续航能力。而 IGND（接地电流）在输出电流为 200mA 时，典型值为 6μA，这一数据同样体现了该芯片在电流控制方面的高效与低耗。

高精度输出：典型精度可达 1%，能提供精准的供电。适用于精密测量仪器、通信设备等对电源精度要求苛刻的场合。

较低压差：当输出电流达到 200mA 时，对于 3.3VOUT 的情况，其压差最大值仅为 235mV。这意味着在电能转换过程中，功率损耗更低，能源利用效率更高，有助于提升整个系统的性能和稳定性。

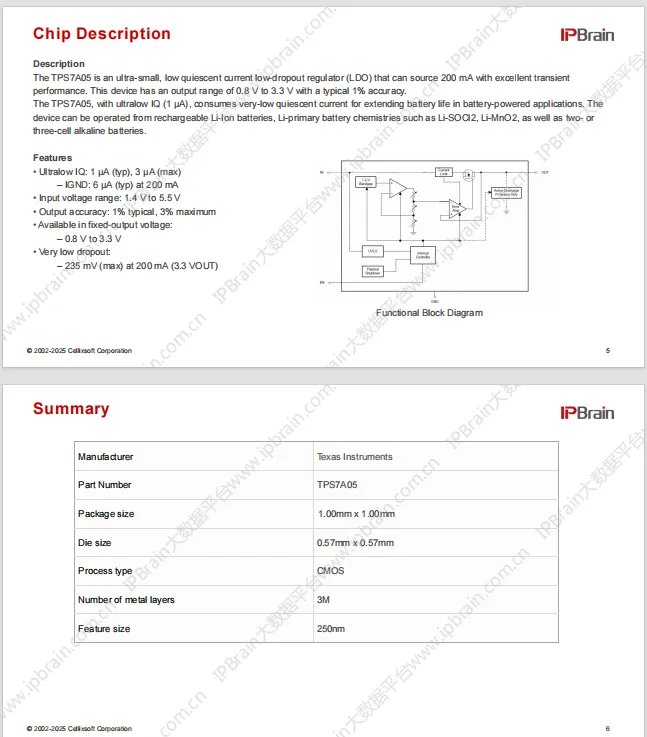

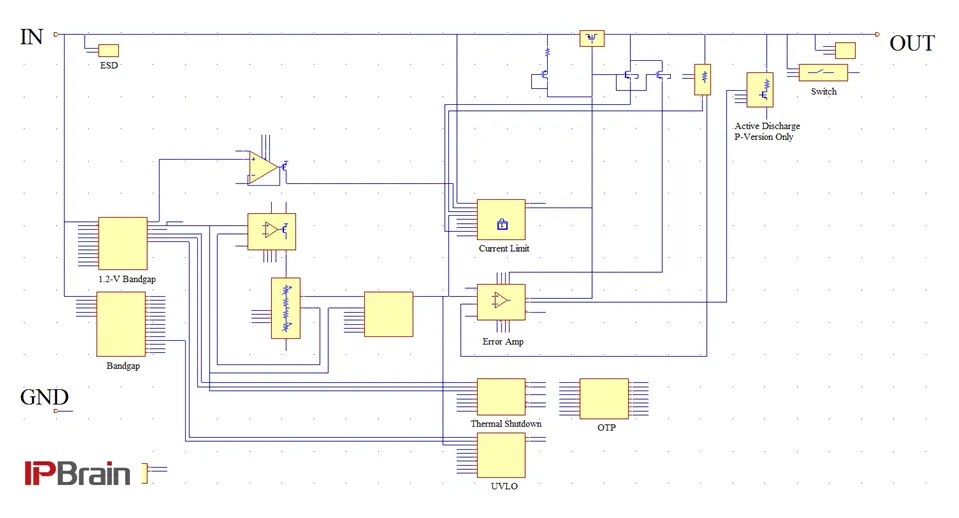

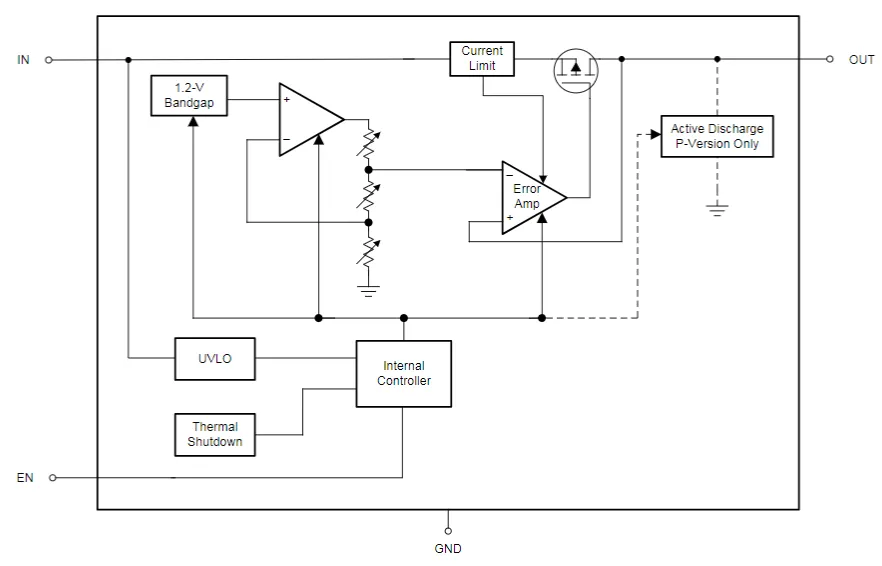

功能框图，图源：TPS7A05芯片规格书

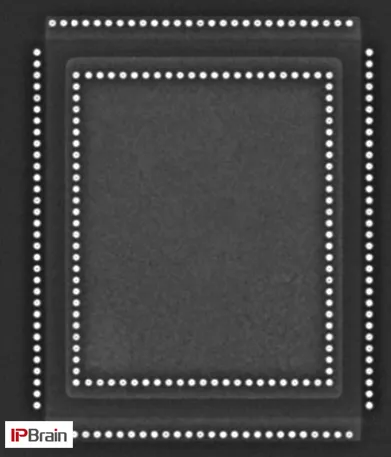

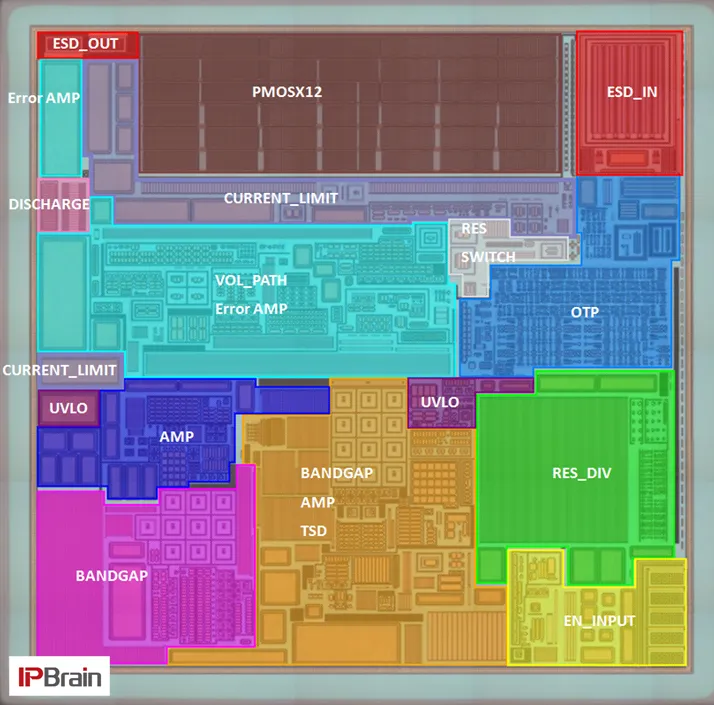

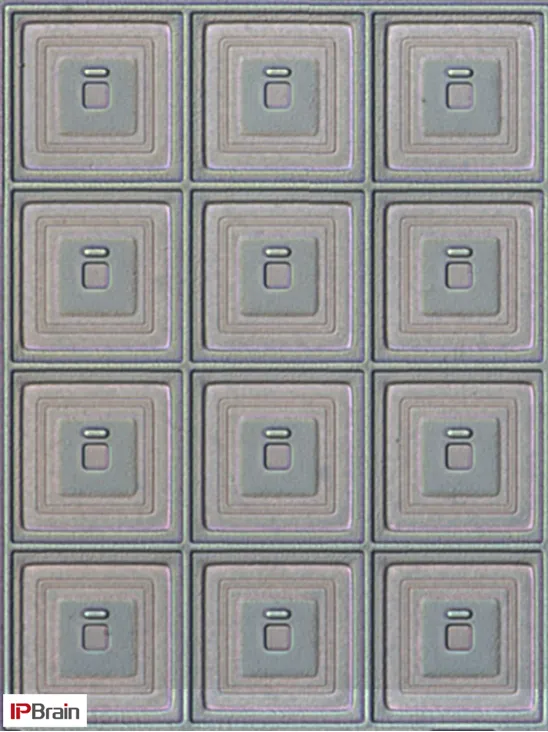

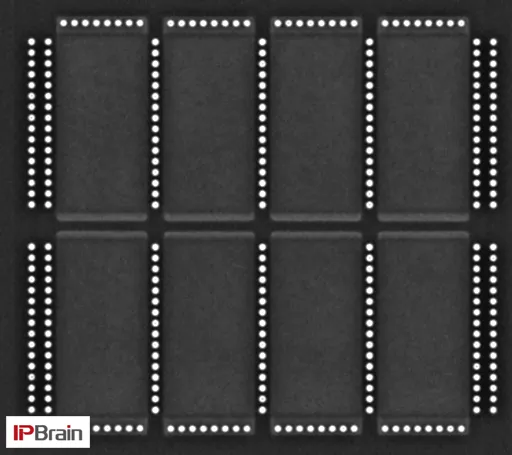

TPS7A05管芯概貌图，图源：IPBrain平台

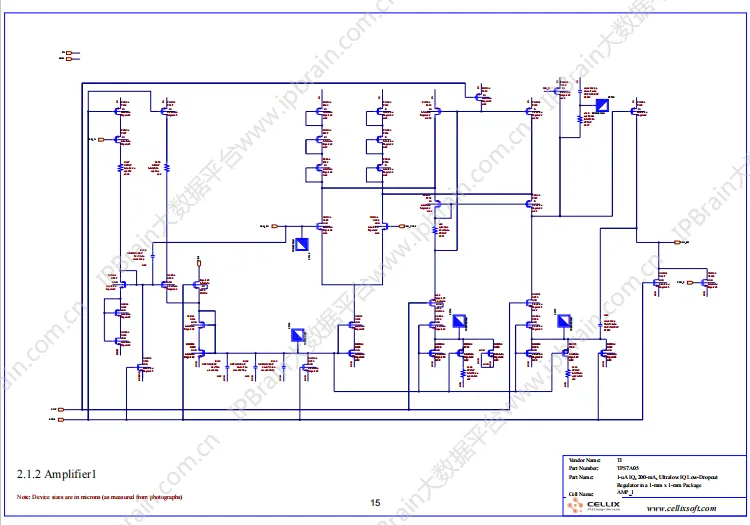

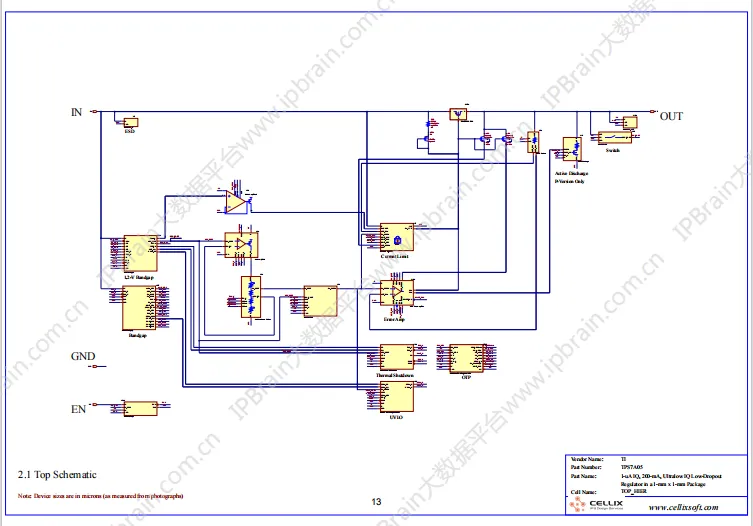

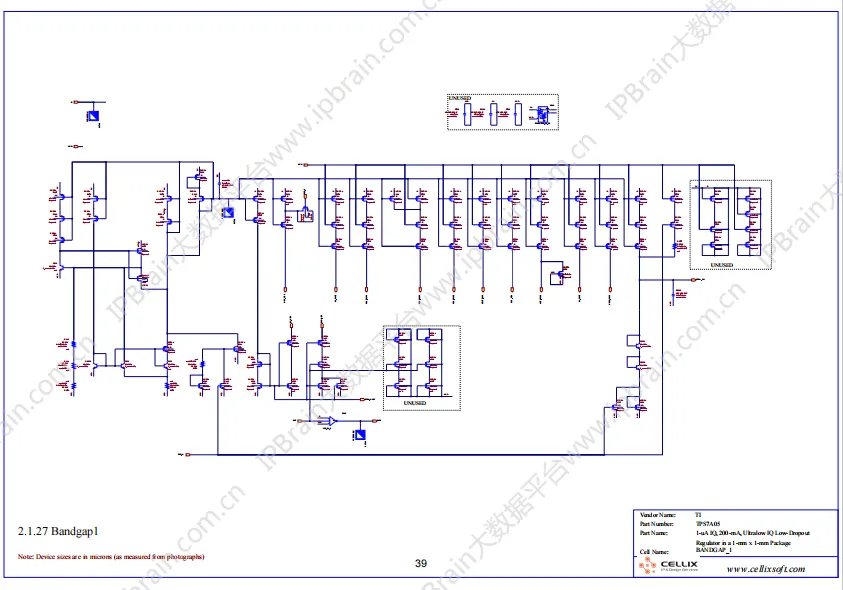

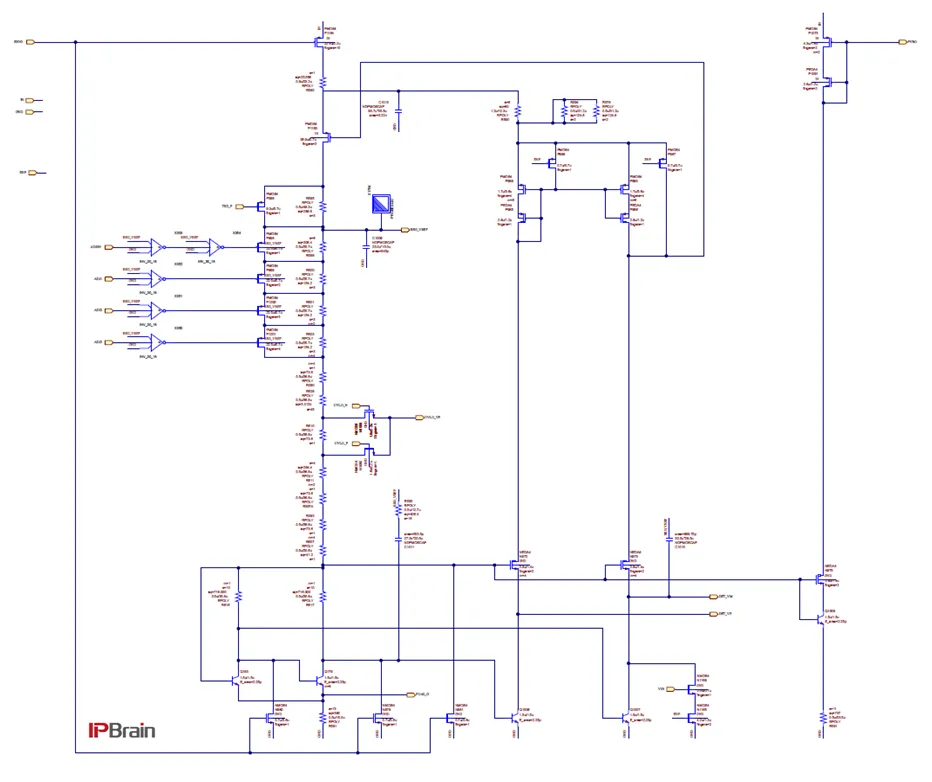

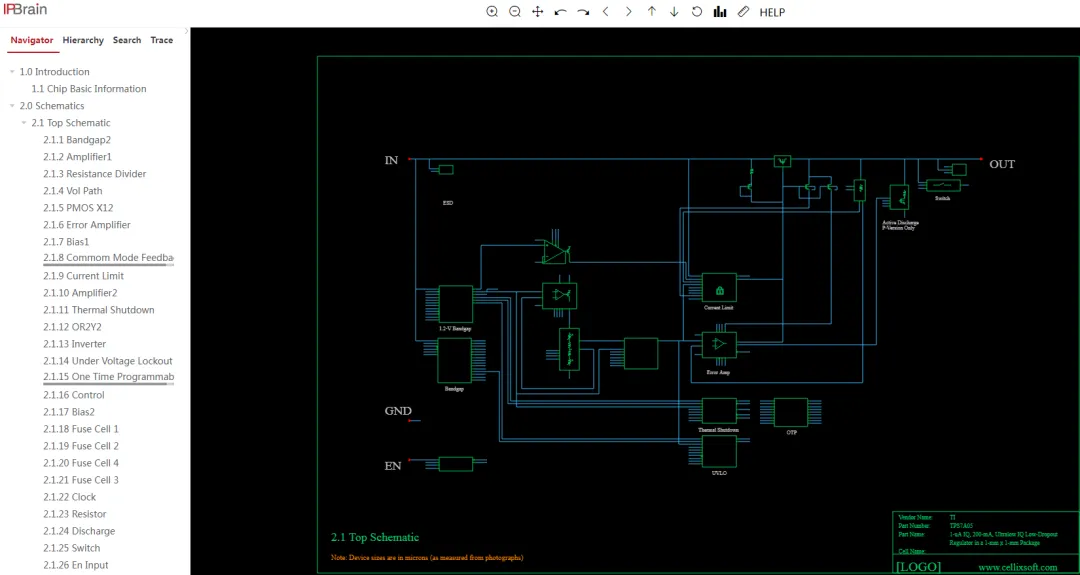

TPS7A05电路图，图源：IPBrain平台

应用场景

TPS7A05芯片主要应用于以下场景：

智能手机与平板电脑：可以为手机和平板电脑中的基带芯片、应用处理器、射频芯片等提供稳定的电源，做到延长电池续航时间的同时，确保通信和音频等模块稳定工作。
可穿戴设备：如智能手表、智能手环等，能够满足其对低功耗和小型化的需求，为可穿戴设备中的传感器、处理器、显示屏等提供稳定的电源，确保设备在长时间使用过程中不会因电源问题而出现故障或性能下降，提升用户体验。
光通信模块：在光通信模块中，如光发射机、光接收机等，需要稳定的电源来保证其正常工作。而TPS7A05 可以提供高精度的电压输出，确保光通信模块的性能稳定，提高光通信系统的传输效率和可靠性。
PLC：PLC 中的 CPU、I/O 模块、通信模块等需要稳定的电源供应。TPS7A05 的宽输入电压范围和大电流输出能力，可以为 PLC 的各个模块提供稳定可靠的电源，确保 PLC 系统的稳定运行。
医疗设备：TPS7A05 可以为医疗设备中，如血糖仪、血压计、心电图机等，提供高精度、低噪声的电源来保证测量的准确性和稳定性，确保医疗设备的正常工作，提高医疗诊断的准确性。
航空航天电子设备：TPS7A05的的宽工作温度范围、高可靠性和良好的电气性能，可以为飞机上的航空电子系统，如飞行控制系统、导航系统、通信系统等提供可靠和稳定的电源。
