一文看懂煤矿开采地表沉陷中的数值模拟软件——FLAC3D、UDEC、3DEC、PFC 的适用场景与选型思路

在煤矿开采地表沉陷研究中，数值模拟已经成为不可缺少的重要工具。但很多人在实际使用时，往往会遇到一个问题：FLAC3D、UDEC、3DEC、PFC 到底有什么区别？又该如何选择？

本文主要回答 3 个问题：① 为什么煤矿开采地表沉陷研究需要数值模拟？② FLAC3D、UDEC、3DEC、PFC 分别适合解决什么问题？③ 面对不同研究目标，应当如何进行软件选型？

煤矿地下开采会引起覆岩运动、应力重分布以及地表沉陷等一系列响应。对于开采沉陷研究而言，现场监测能够告诉我们“地表发生了怎样的变形”，却不一定能够进一步解释“这种变形为什么会发生、是如何从地下采动逐步传递到地表的”。

也正因为如此，数值模拟在煤矿开采地表沉陷研究中的作用越来越突出。它不仅可以帮助研究者分析覆岩运动与地表沉陷之间的内在联系，还能够用于参数分析、方案比选、机理解释以及预测评价。

从研究实践来看，地表沉陷并不是单纯的地表下沉现象，而是地下采动扰动向上覆岩层逐级传递，并最终在地表表现为下沉、水平移动、倾斜甚至裂缝发育的过程。在这一过程中，埋深、采厚、推进方式、工作面尺寸、煤柱留设、覆岩结构以及节理裂隙发育程度等因素往往共同作用。仅依靠地表监测结果，通常很难完整恢复地下岩层的受力与运动演化过程。

数值模拟的价值，首先在于它能够把“煤层开采—覆岩响应—地表沉陷”放在统一框架中进行分析。研究者可以通过建立模型，观察不同开采阶段下的位移场、应力场、破坏区和结构响应，从而更清楚地认识地表沉陷形成的机制。其次，数值模拟便于开展参数分析。例如，在保持其他条件不变的情况下，只改变埋深或采厚，就可以分析这些因素对沉陷范围和最大下沉值的影响。再进一步，数值模拟还能够与现场观测、理论模型以及参数反演方法相结合，形成“监测—解释—预测”的研究闭环。

1. 软件定位

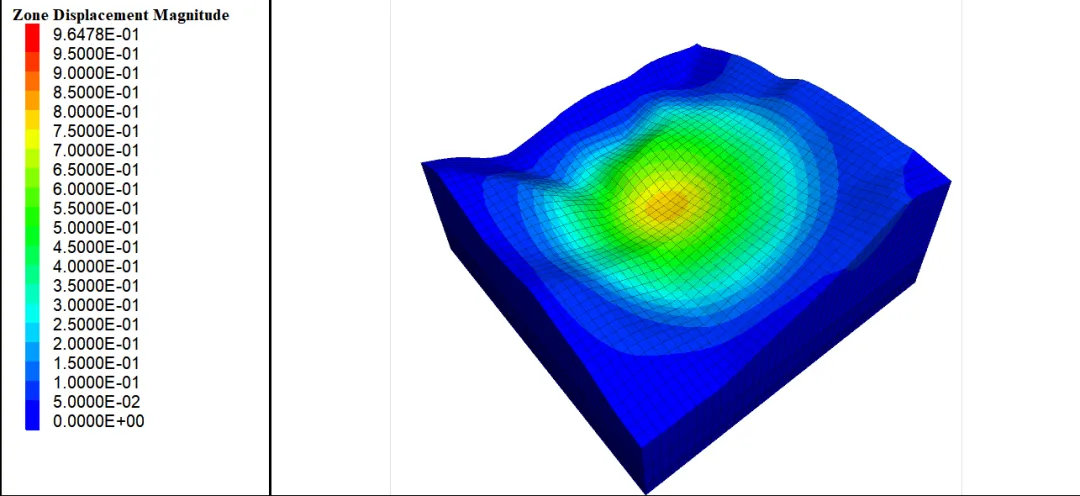

在煤矿开采地表沉陷研究中，FLAC3D 是使用频率很高的一类软件。它最大的特点在于，能够较好地模拟三维条件下覆岩与地表的整体连续变形过程。

放到煤矿开采沉陷研究场景中来看，FLAC3D 更适合承担“主模型”的角色。也就是说，当研究目标是分析工作面推进过程中覆岩应力重分布、上覆岩层位移传递、地表沉陷盆地形态演化以及不同参数条件下的沉陷响应差异时，FLAC3D 往往是非常合适的选择。

• 多工作面开采条件下的三维沉陷盆地分析
• 覆岩整体位移场与应力场演化分析
• 不同埋深、采厚、煤柱条件下的参数分析
• 地表位移云图、剖面曲线和塑性区分布展示

FLAC3D 的优势在于整体性强、三维表达直观，尤其适合研究宏观沉陷场问题。对于需要展示“沉陷盆地形态”“采动前后位移分布”“应力变化规律”的论文、报告和工程分析来说，它通常能够提供较完整的图形结果支撑。

从写作和展示的角度看，FLAC3D 的结果往往也比较“好看”，便于形成三维云图、剖面图和等值线图，因此在开采沉陷研究中应用非常广泛。

4. 局限

FLAC3D 更擅长描述“整体连续响应”。但当研究重点进一步转向节理控制、离层张开、块体滑移甚至裂隙细观扩展时，单纯依赖连续介质表达就会显得不够细。因此，FLAC3D 很适合做宏观沉陷分析，但并不一定适合解决所有结构面控制问题。

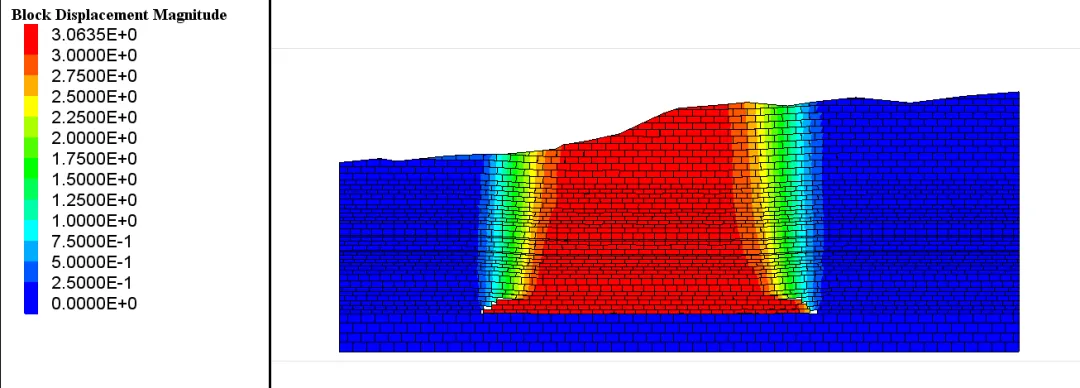

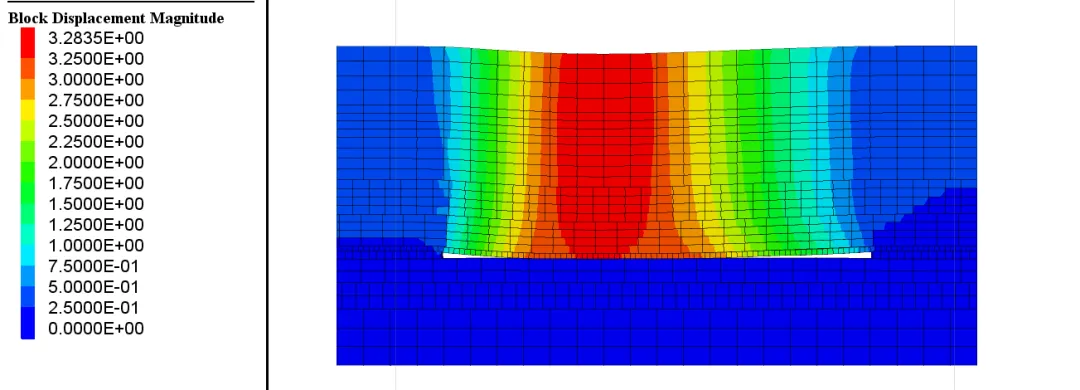

（二）UDEC：研究分层覆岩与二维块体响应很实用

1. 软件定位

如果说 FLAC3D 更强调三维整体连续变形，那么 UDEC 更适合表现二维条件下分层覆岩、节理岩体和块体结构的运动特征。

在煤矿开采地表沉陷研究中，UDEC 的优势主要体现在“剖面机制分析”上。很多时候，研究者并不急于先看三维整体盆地，而是更想知道：顶板是怎样分层运动的？关键层是在哪里断裂的？哪一层先发生离层？节理和层理对地表沉陷传递起了什么作用？这类问题，UDEC 往往比单纯的连续介质模型更有解释力。

2. 更适合解决的问题

• 走向或倾向剖面上的覆岩运动分析
• 分层岩体中关键层断裂与离层演化分析
• 节理、层理控制下的块体变形与错动分析
• 二维主剖面的采动响应机制解释

3. 优势

UDEC 很适合做“机制解释型”分析，尤其是在研究分层覆岩、关键层响应和节理控制作用时表现突出。与整体连续介质模型相比，它更容易把岩体内部的结构层次表达出来，也更容易解释为什么某些层位先发生张开、断裂或块体滑移。

4. 局限

UDEC 的限制也比较清楚：它是二维软件。对于空间效应很强的多工作面沉陷盆地、复杂三维边界条件或明显非对称的空间响应，仅靠二维模型往往不够。因此，UDEC 更适合作为剖面分析工具，而不一定是三维整体预测的唯一选择。

1. 软件定位

在一些更复杂的煤矿开采沉陷问题中，研究者既关心三维空间响应，又不能忽视节理、断层和块体结构的影响。这种时候，3DEC 的作用就会更加突出。

相较于 UDEC，3DEC 把块体和结构面的分析从二维扩展到了三维，因此更适合处理“既有明显空间效应，又受到结构面强烈控制”的问题。

• 三维条件下的块体运动与错动分析
• 断层、节理和结构面控制下的局部差异沉陷分析
• 复杂构造条件下的覆岩块体化运动研究
• 三维空间效应明显的结构面响应问题

3. 优势

3DEC 的最大优势在于，它能够在三维条件下更真实地表现块体之间如何相互作用。对于复杂地质结构、断层影响、块体滑移以及局部非均匀沉陷等问题，它往往比一般连续介质模型更有解释力。

如果研究已经不再满足于“沉陷盆地整体多大”，而是进一步追问“某一复杂地质结构为什么会导致局部差异沉陷”，那么 3DEC 通常会更合适。

4. 局限

3DEC 的模型构建和参数设置通常更加复杂，对结构面几何、接触参数和计算成本都有更高要求。因此，它更适合用于重点机理问题分析，而不是所有沉陷研究的一般化起点。

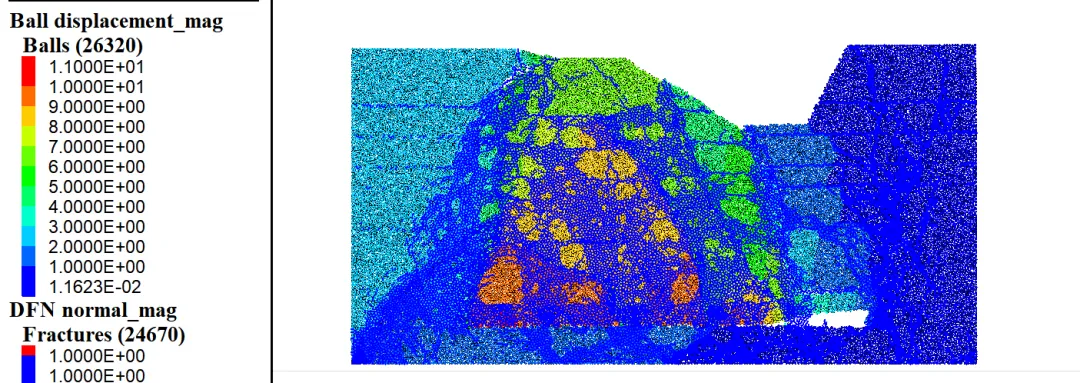

1. 软件定位

在煤矿开采沉陷研究中，很多问题不仅仅停留在“地表下沉了多少”，还会进一步追问：裂缝是如何从岩体内部逐渐萌生出来的？垮落和破碎是怎样发生的？微观损伤又是怎样积累成宏观沉陷的？这类问题，PFC 往往具有独特优势。

PFC 更适合从微观层面去理解裂隙扩展、颗粒相互作用以及局部破坏演化过程，因此在裂隙和细观损伤研究方面具有鲜明特色。

• 裂隙萌生、扩展与贯通过程分析
• 颗粒间相互作用与局部破碎行为研究
• 垮落带、裂隙带的微观演化分析
• 从微观损伤解释宏观沉陷与破坏现象

3. 优势

PFC 的优势在于，它能够把研究视角进一步推进到更细的尺度。对于希望解释岩层内部裂隙是如何逐步发展、颗粒是如何相互作用、局部破坏是如何累积起来的研究来说，PFC 很有价值。

也正因为如此，PFC 更像是“机制增强型工具”。它并不一定最适合做大范围地表沉陷盆地预测，但在揭示裂隙演化和微观损伤机制方面，具有其他软件难以完全替代的作用。

4. 局限

对于大尺度、长时程、工程尺度的整体沉陷问题，PFC 在效率和宏观表达上通常不如 FLAC3D 这一类整体模型。因此，PFC 更适合作为微观机理研究的补充，而不是所有沉陷研究的首选软件。

四、煤矿开采地表沉陷研究中，这四个软件该怎么选

在实际研究中，软件选择不应只看“哪个更常见”，而更应该看“哪个更适合当前问题”。

如果你的研究重点是工作面推进下的地表沉陷盆地、覆岩整体下沉、三维位移场和应力场变化，那么 FLAC3D 通常是更稳妥的选择。它更适合做整体、宏观和三维的沉陷分析。

如果你的研究更关注走向或倾向剖面上的分层覆岩运动、关键层断裂、离层张开和节理控制作用，那么 UDEC 会更实用。它特别适合做二维剖面机制分析。

如果你的问题同时具有明显的三维空间效应和强烈的结构面控制特征，比如复杂构造条件下的块体运动和局部差异沉陷，那么 3DEC 会更有优势。

如果你真正想研究的是裂隙萌生扩展、颗粒破碎、垮落带发育以及微观损伤到宏观沉陷的演化关系，那么 PFC 更值得使用。

五、结语

总体来看，数值模拟在煤矿开采地表沉陷研究中的意义，并不只是生成几张位移云图，而是帮助研究者更深入地理解地下采动、覆岩响应和地表变形之间的传递关系。

FLAC3D、UDEC、3DEC 和 PFC 各有侧重，并不存在绝对意义上的“最好”，关键在于研究目标是否明确、方法选择是否匹配。对于整体沉陷场分析，FLAC3D 更有优势；对于二维分层和节理控制问题，UDEC 更加实用；对于三维块体和复杂构造控制效应，3DEC 更具解释力；对于裂隙演化和微观破坏过程，PFC 更有特色。

如果把这四个软件放在同一个研究框架里理解，那么它们并不是互相替代的关系，而更像是从宏观到微观、从整体到局部、从连续变形到离散破坏的不同观察视角。对于煤矿开采地表沉陷研究者而言，真正重要的不是会不会某一个软件，而是能否根据具体问题，选择合适的方法，并把数值模拟与现场监测、理论分析和工程背景有机结合起来。
