静一同步发电机并网实验教学仿真软件

本软件是一个模拟600MW同步发电机的综合性实验。实验内容包括：同步发电机的三维结构认知（模型拆解），同步发电机的并网实验，同步发电机并联运行后的有功功率与无功功率的调节实验，同步发电机的V形曲线的绘制，同步发电机的外特性、调节特性、空载特性实验。

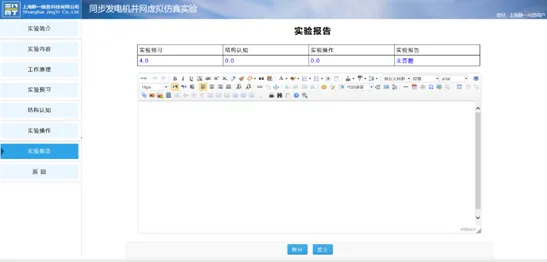

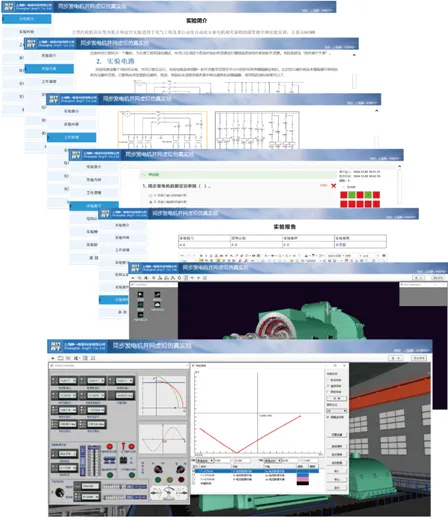

本项目由实验简介、实验内容、工作原理、实验预习（理论题）、结构认知、实验操作（仿真实验）、实验报告组成，学生完成实验、编写并生成实验报告后提交电子版，老师可查看学生操作的步骤，并给出评分和评价。

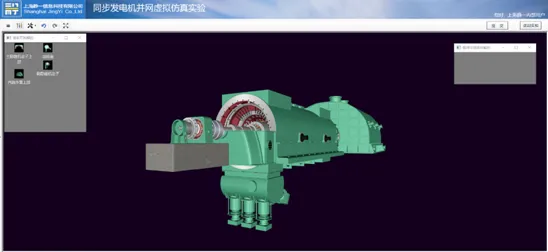

01 同步发电机的三维结构认知

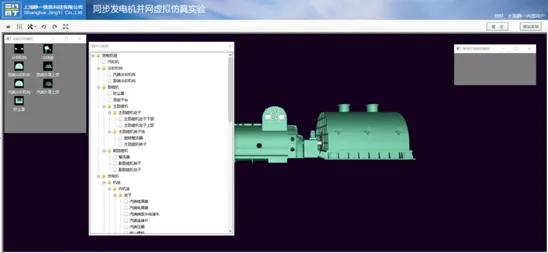

提供同步发电机三维模型的部件分类表

可详细观察发电机各部件的三维模型

02 同步发电机的并网实验

a) 提供电压仪表及指示灯，可观测到相序情况

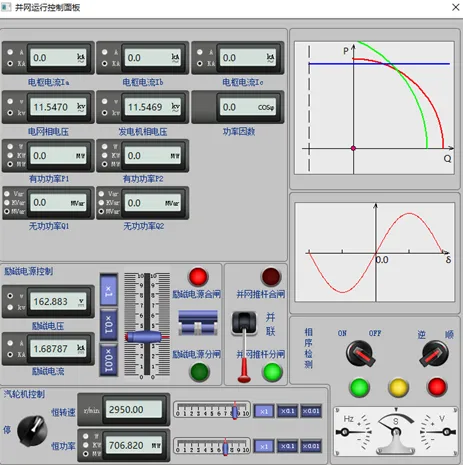

b) 提供同步发电机并网实验面板，可通过面板控制/观察电路中发电机、汽轮机、励磁电源等元件的实时数据

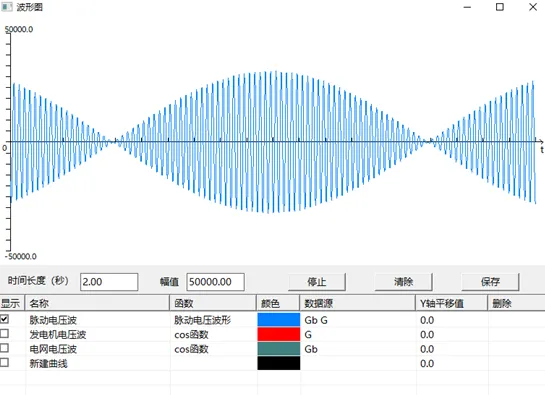

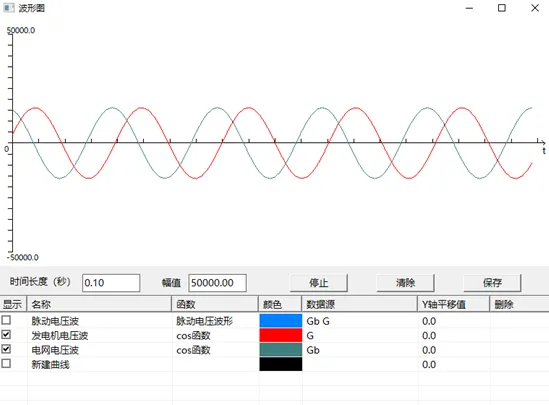

c) 提供波形曲线工具，可实时观察电网电压波形、发电机电压波形及同期曲线等

a) 提供有功功率调节实验面板，可通过面板控制/观察电路中发电机的有功功率与电枢电流、功率因数的实时数据

b) 提供无功功率调节实验面板，可通过面板控制/观察电路中发电机的无功功率随励磁电压改变的数据变化情况

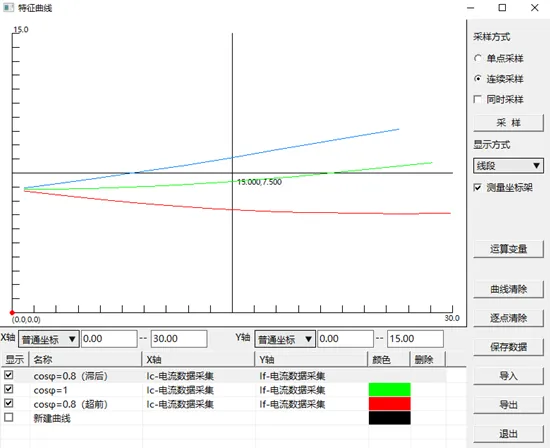

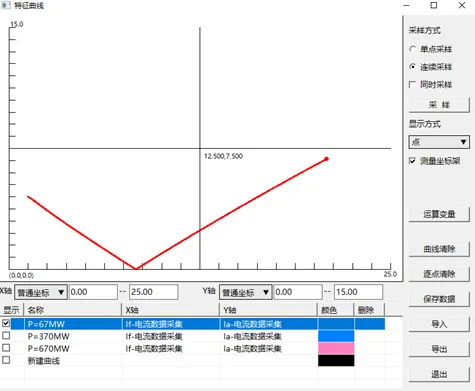

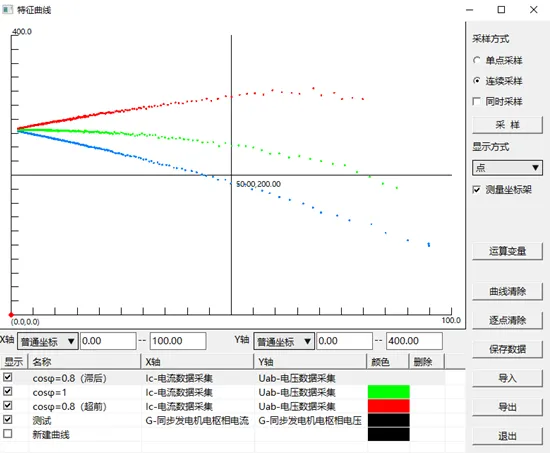

提供特征曲线工具，可描绘出不同电气量之间的变化关系，电气量用户可自行选择

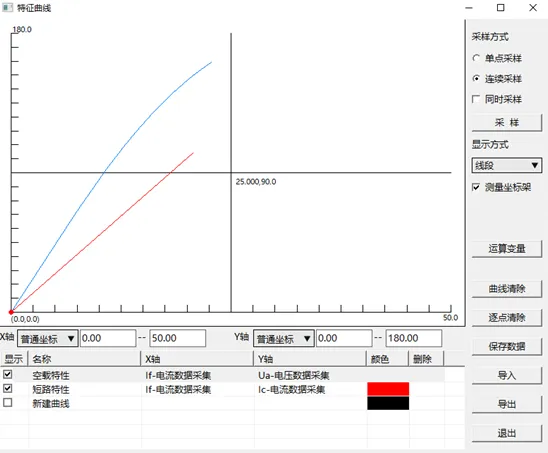

提供不同特性实验对应的控制面板及电路图，用户可模拟操作完成实验特性曲线的绘制
