西门子码垛样式生成器解析【附下载链接】

在自动化产线上，码垛是最常见的工艺环节之一。然而，传统的码垛编程方式却让无数工程师头疼：

• 手动计算每层每列的放置坐标，繁琐且极易出错

• 示教点位耗时长，换产品换托盘就要重新来过

• 层间稳定性难以保证，倒塌风险始终存在

• 不同产品、不同托盘的组合排列组合，工作量指数级增长

有没有一种工具，输入产品和托盘尺寸，就能自动算出最优码垛方案？

西门子官方给出了答案——码垛样式生成器。

LPallPatt（Palletize Pattern Generator）是西门子 SIMATIC S7-1500 平台上的官方码垛样式生成库，核心功能块 LPallPatt_PatternGenerator 能够根据可自由配置的产品和托盘尺寸，自动生成完整的码垛流程点表，直接替代繁琐的手动编程、示教或点表定义工作。

关键技术参数

• TIA Portal 版本：≥ V19

• PLC 平台：S7-1500 系列

• HMI 支持：WinCC Advanced + WinCC Unified

• 最新版本：V3.3.0（2025-06-12 发布）

快速生成点表

依据可自由配置的产品和托盘尺寸，快速生成码垛流程点表。无需手动计算坐标，无需逐点示教，只需输入关键参数，系统自动输出所有目标位置坐标。

全功能 HMI 集成

支持在 HMI 上完成样式的配置、编辑、生成、可视化及码垛顺序管理，全流程触屏操作，所见即所得。兼容 WinCC Advanced 和 WinCC Unified 双平台。

多夹具支持

支持多夹具配置（仅限 WinCC Unified），满足同时搬运多个产品的柔性码垛需求，提升单循环效率。

夹层管理

可在产品层之间考虑加入分隔层（夹层），对于需要层间垫板或隔纸的码垛场景，直接在 HMI 中配置即可。

增强稳定性

通过层镜像和创建立方体图案功能，提高堆垛稳定性，有效防止运输和存储中的倒塌风险。

路径规划

可在 HMI 上定义渐进和返回例程，优化机器人运动路径，减少非生产性时间。

数据移植

可在 HMI 和 USB 驱动器上安全地保存和加载码垛数据，不同项目间快速复用配置，大幅减少重复工作。

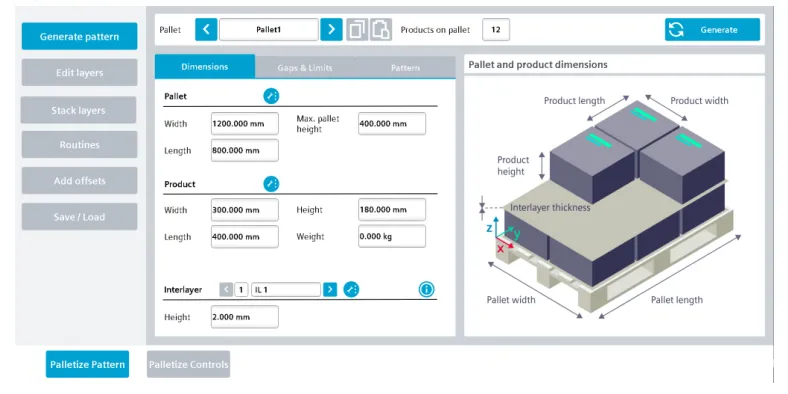

WinCC Unified 参数输入画面

配置界面简洁直观，产品尺寸、托盘参数、码垛规则一目了然，所有参数均可在线调整。

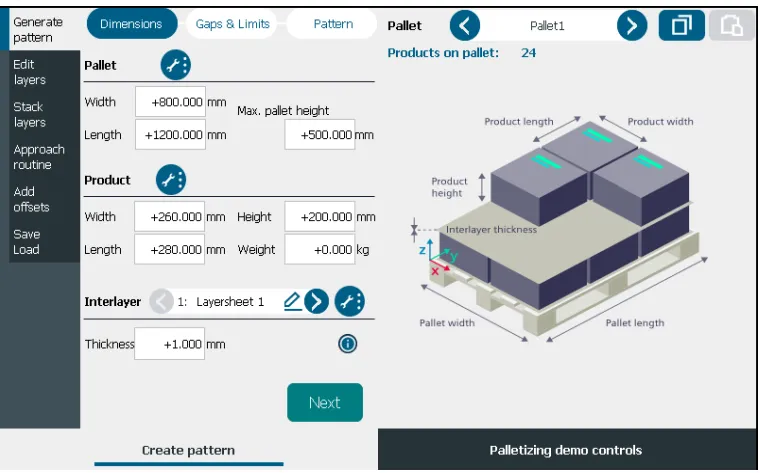

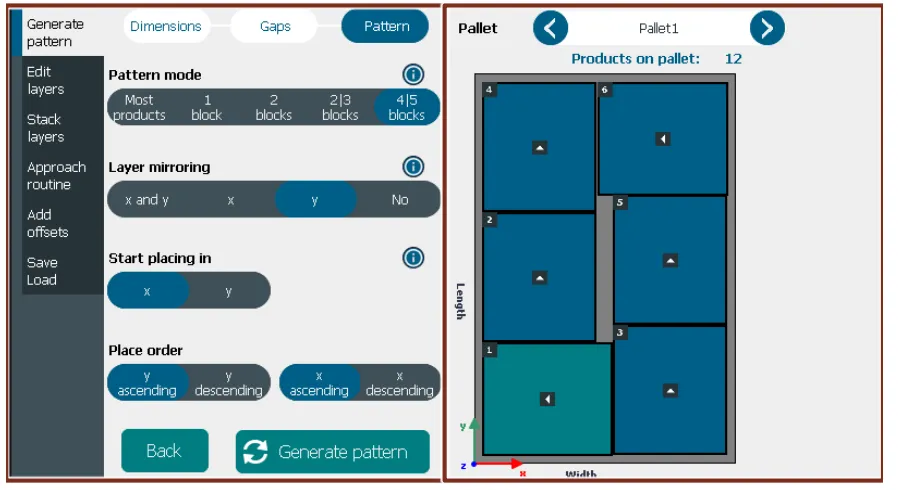

WinCC Advanced 参数输入画面

经典风格的参数配置界面，与 Advanced 平台深度适配，操作逻辑一致。

双平台 HMI 界面确保了不同硬件环境下的无缝适配，工程师无需额外学习成本。
