没文档也能搞?小米手环 10 被逆向,在 212×520 AMOLED 屏上刷机运行Doom

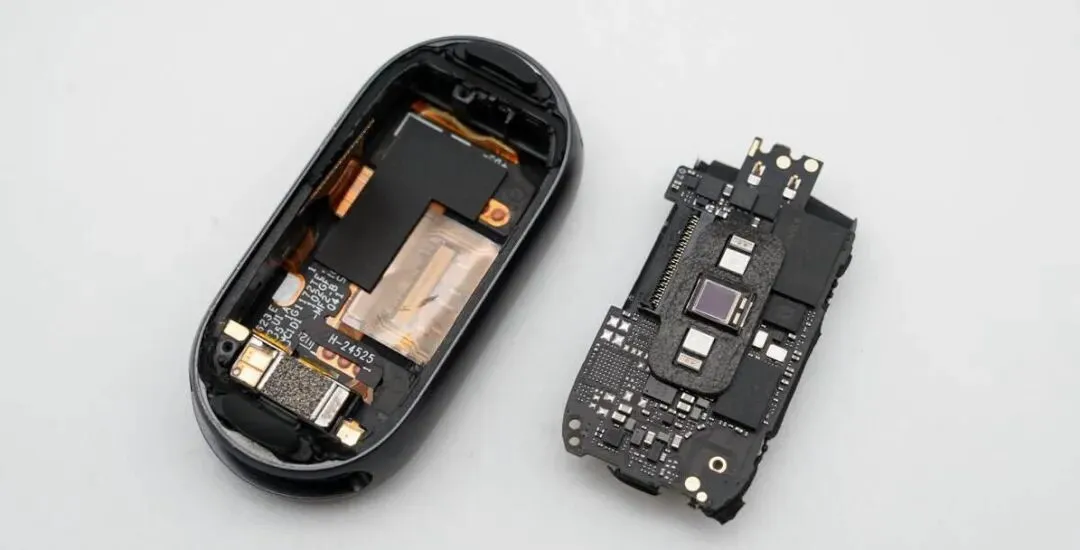

前几天，在HACKDAY上看到一个德国工程师发帖，对小米手环10进行逆向工程。

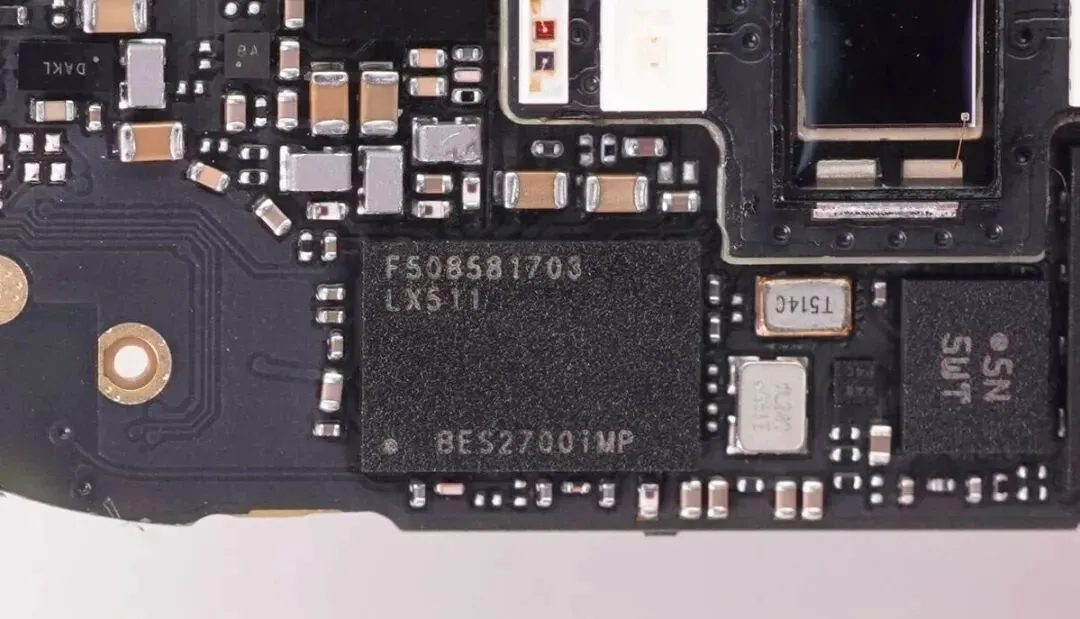

小米手环10搭载的是Soc是BES2700iMP，在制造商 Bestechnic 内部代号为 BEST1503，但这颗Soc并没有公开SDK，应该是定制的芯片。

但同系列芯片BEST1306 (BES2700IHC)，实际上与小米手环 10 的Soc相似，其 SDK 却通过一些音频开发套件泄露了出来，因此，通过交叉对比两颗芯片的寄存器和外设，德国小哥硬是构建了一个与 BEST1503 兼容的 SDK。

唯一的一点是显示屏只能在单比特SPI模式下工作，显示屏本身是四比特（Quad SPI）的，所以色彩深度有限，其它大部分功能都能正常运行，最终将Doom移植成功了。

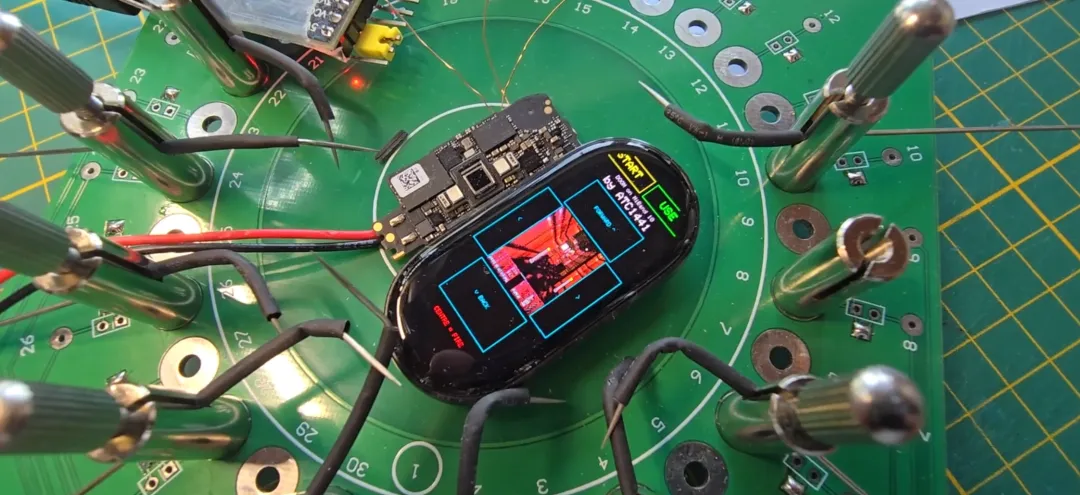

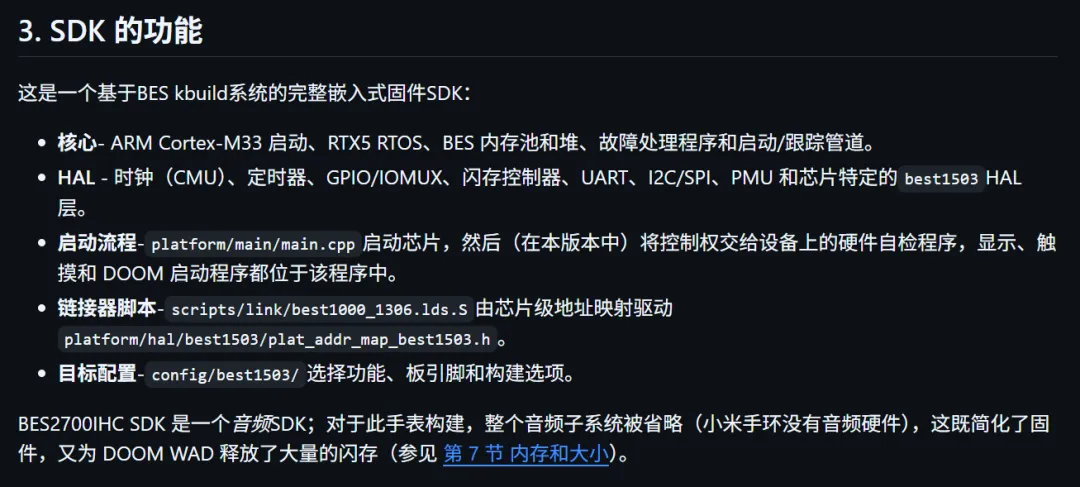

212×520 AMOLED 手环屏上不仅能流畅运行Doom，还支持触屏操控移动和射击。开发者从零构建了一套完整 SDK，让小米手环 9 和 10 摇身一变，成为可自由开发的嵌入式平台。

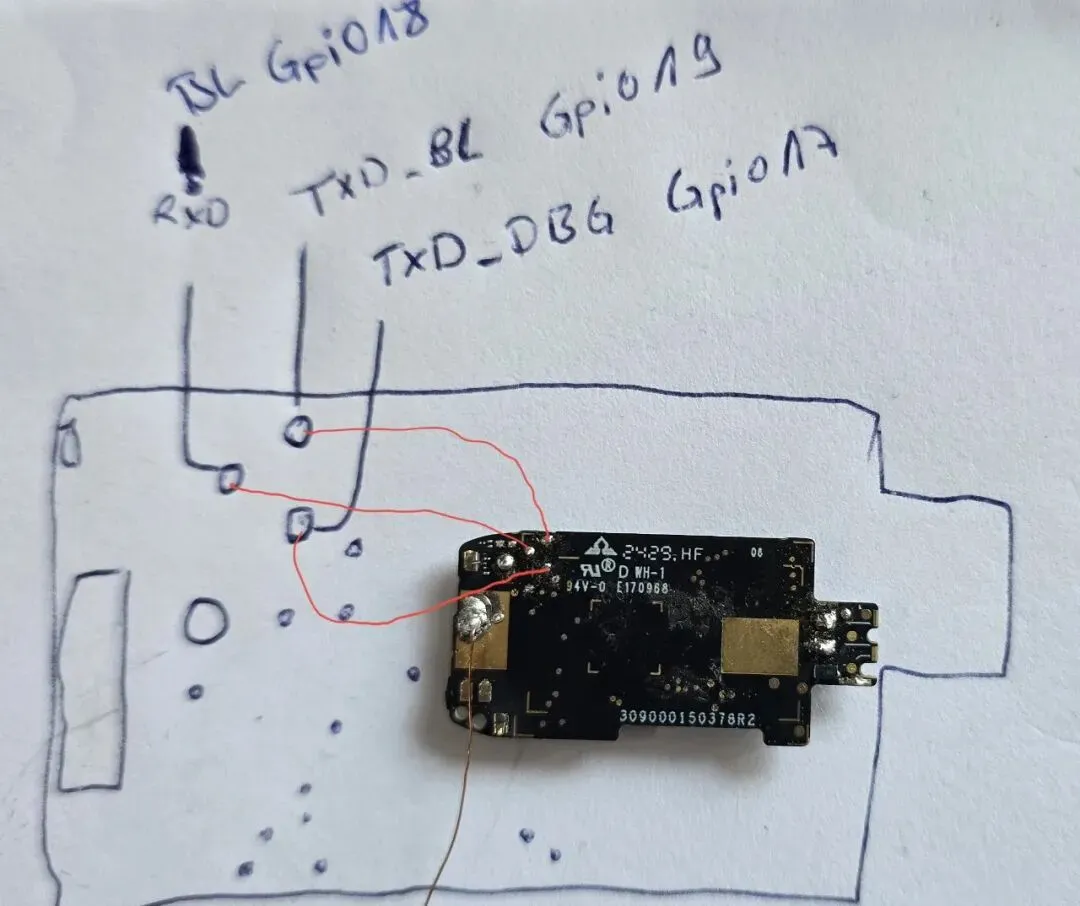

刷写过程通过 UART 接口完成，使用 Python 刷写工具（flasher/）和从泄露的刷写工具中恢复的 SecondStage 引导加载程序 blob。整个项目中最难的部分是找到刷写协议和小米手环的测试焊盘/引脚图。

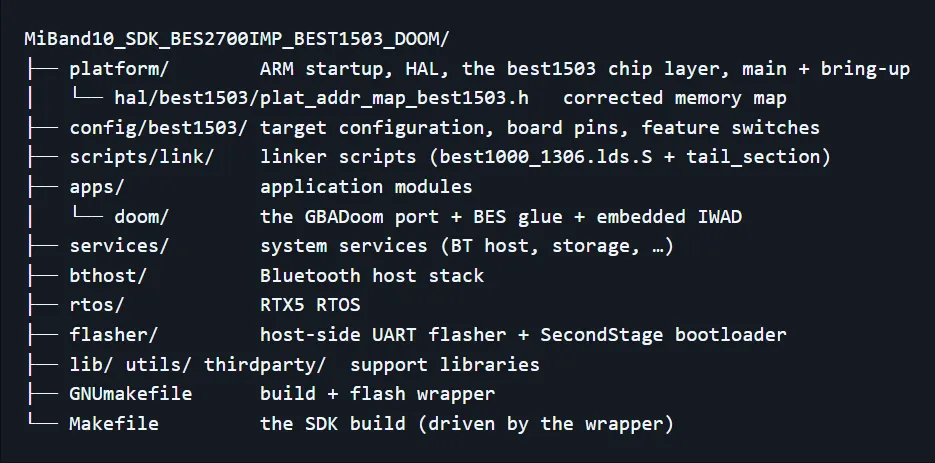

详细的代码SDK工具链等，可以通过作者的Github了解：https://github.com/atc1441/MiBand10-BES2700iMP-BEST1503-Hacking
