用OPENCLAW写了一个方形法兰验算小工具,6个数出结果

某35米塔，塔身是□1400×1400方管，24颗M60地脚锚栓。图纸在手，怎么验算？

轴力设计值：250kN

弯矩设计值：3500kN·m

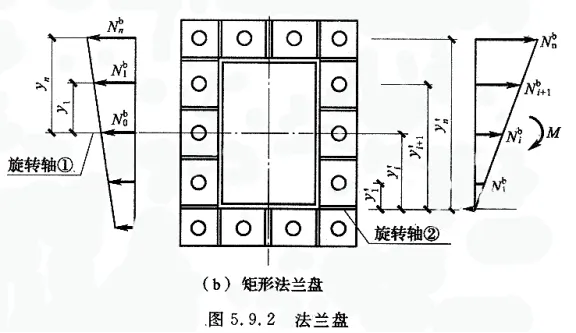

GB 50135-2006 第5.9.2节给了公式 (5.9.2-4):

N_max^b = (M + N·e) × y_n’ / Σ(y_i’)²       —— (5.9.2-4)

（注：GB 50135-2019版本取消了方形法兰相关内容）

一、我让AI帮我干了什么

传统做法：24颗螺栓的坐标一个个手算 → 每个算力臂 → 平方求和 → 套公式。手算一次半小时起步，换个项目又得重来。

我的想法：能不能做一个Excel，填6个参数，其他全自动？

打开AI助手（我用的是OpenClaw），把需求扔进去：

“跟据这个文件，编写一下计算方形法兰地脚锚栓验算的Excel公式”

AI 先帮我整理了GB 50135-2006条文，搞清楚公式细节，然后直接生成了第一版表格。

第一版跑出来 的数据，看起来合理。

二、修正迭代：AI也会算错，关键是人能纠错

但我仔细一看，发现问题了。

AI用的是 x_i ≥ 0（水平方向）来判断哪些螺栓在受拉侧。但我的塔——弯矩让上方受拉，旋转轴②在底部——应该用 y 坐标。

左边一排螺栓（x=-850，但y坐标在旋转轴上方），全被漏掉了。

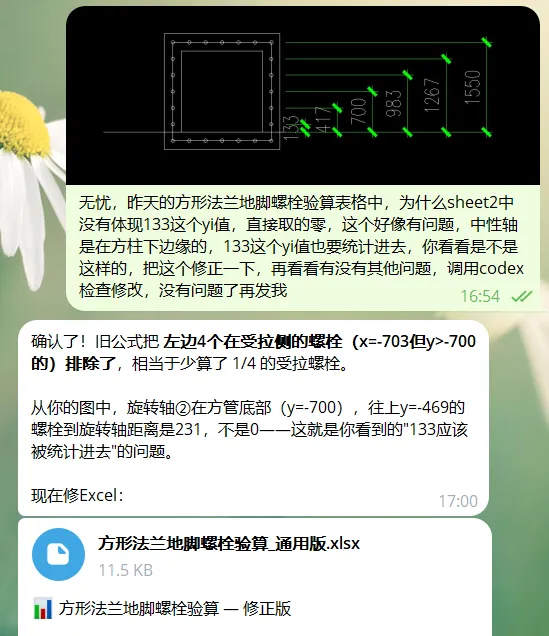

我把问题指给AI：

“为什么sheet2中没有体现133这个yi值，直接取的零，这个好像有问题，中性轴是在方柱下边缘的，133这个yi值也要统计进去”

AI 立刻识别了问题：旋转轴②的判断方向错了。修正后，受拉螺栓从13颗变成17颗，N_max^b 变成220.97 kN。原理对了。

这就是AI辅助最有价值的地方：不是AI一次做对，而是人能快速纠错、AI能秒改。传统方式下改一个公式方向，Excel里重新来一圈，没有半小时下不来。

三、最终工具：6个输入，一键出结果

修正后的Excel长这样。打开就能用。

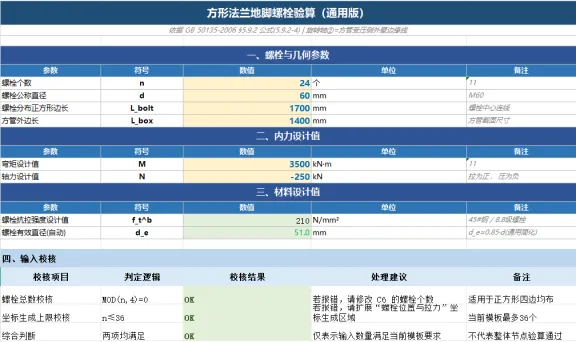

📋 Sheet 1「输入」——填6个黄色格子：

• 螺栓个数n  +  螺栓公称直径d

• 螺栓分布正方形边长L_bolt  +  方管外边长L_box

• 弯矩设计值M  +  轴力设计值N

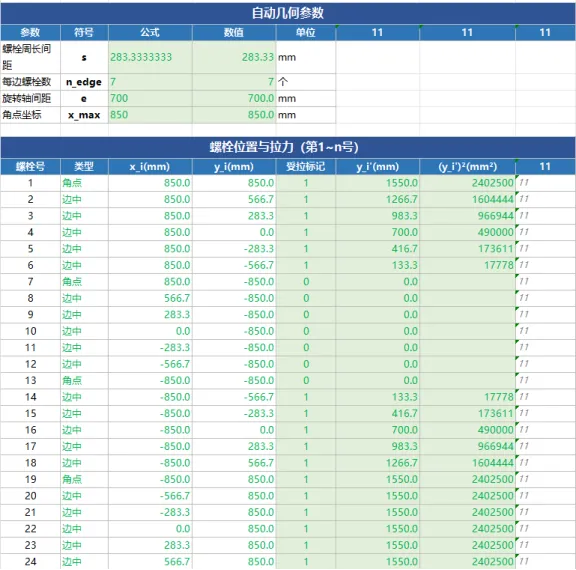

📋 Sheet 2「螺栓位置与拉力」——全自动：

螺栓间距、每边螺栓数、旋转轴间距、角点坐标——4个中间参数自动算。

每颗螺栓的(x,y)坐标 → 受拉标记 → y_i’力臂 → 平方值——自动生成。

支持 24、28、32、36 等“四边均布、总数为4的倍数、且不超过当前坐标展开行数”的螺栓布置。若超过36颗，需扩展坐标生成区。

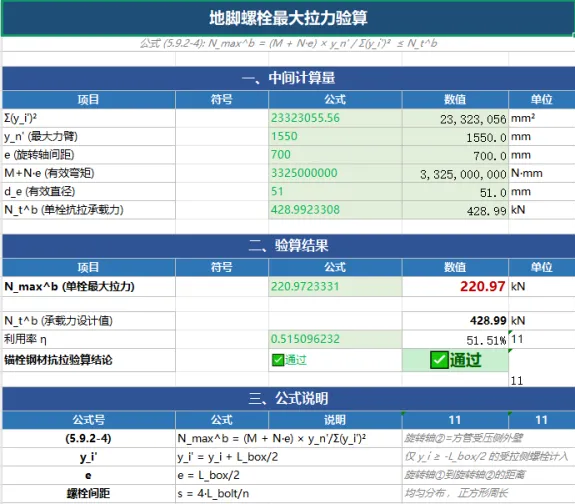

📋 Sheet 3「计算结果」——一键输出：

Σ(y_i’)²、y_n’、N_max^b (kN)、N_t^b (kN)、利用率、✅通过/❌不通过

四、方管塔实际数据跑一遍

参数填进去：

n=24, d=60(M60), L_bolt=1700, L_box=1400

M=3500 kN·m, N=-250 kN

结果：

• 受拉侧螺栓：17颗（共24颗，旋转轴上方都计入）

• Σ(y_i’)² = 23,323,056 mm²

• y_n’ = 1550 mm

• N_max^b = 220.97 kN

对比 M60 抗拉承载力 ≈ 428.99 kN，利用率 51.51%。 ✅ 通过。

结论：仅从锚栓钢材抗拉这一项看，M60有一定裕度。是否可以优化规格，还需结合锚固、混凝土破坏、法兰板、焊缝、剪力和构造要求综合判断。

五、这种工作方式的意义

整个过程的耗时：

• AI生成第一版Excel：约3分钟

• 我检查发现问题：约2分钟

• AI修正公式：约1分钟

• 最终验证通过：总共不到10分钟

以后任何一个方管塔——换6个数，结果秒出。

这才是AI真正好用的地方：不是替你做判断，是把重复劳动压缩到零。人负责规范判断、公式边界和最终拍板，AI负责生成和修改。

六、表格获取方式

表格分享在以下地址，如果需要可以自行下载：

有什么问题或者发现更好的算法，欢迎留言。关注我，一起进步！
