中联智慧产业城办公与研发中心项目
斜过道系统钢结构施工过程验算
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算

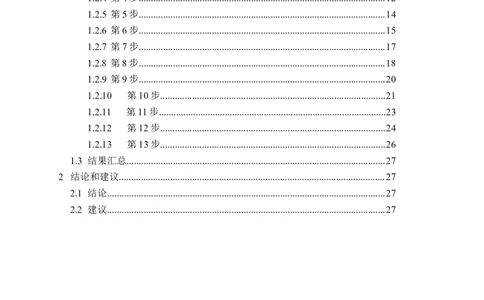

1目 录
1 概述...........................................................................................................................2
1.1 斜过道结构施工顺序........................................................................................4
1.2 施工阶段结果分析............................................................................................8
1.2.1 第1步.......................................................................................................8
1.2.2 第2步.......................................................................................................9
1.2.3 第3步.....................................................................................................11
1.2.4 第4步.....................................................................................................12
1.2.5 第5步.....................................................................................................14
1.2.6 第6步.....................................................................................................15
1.2.7 第7步.....................................................................................................17
1.2.8 第8步.....................................................................................................18
1.2.9 第9步.....................................................................................................20
1.2.10 第10步............................................................................................21
1.2.11 第11步.............................................................................................23
1.2.12 第12步............................................................................................24
1.2.13 第13步............................................................................................26
1.3 结果汇总..........................................................................................................27
2 结论和建议.............................................................................................................27
2.1 结论..................................................................................................................27
2.2 建议..................................................................................................................27
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
21 概述
中联智慧产业城办公与研发中心项目位于湖南长沙市纳秋路与许龙路交叉口。如
下图所示,斜过道结构分布在主体内部 3F~机房顶层,包括核心筒内的钢骨柱、核心
筒间的桁架结构、桁架间的连梁、桁架两侧的悬挑梁、以及桁架上部的框架结构;
3F~5F布置有2榀桁架,跨度41m,桁架高12.3m,弦杆及腹杆截面为箱型截面和H型
截面,单榀重量约187t。桁架间梁和两侧的悬挑梁均采用 H型截面。桁架上部框架结
构,包括钢柱及钢梁构件,部分钢梁与混凝土结构连接,钢柱采用箱型截面,钢梁采
用H型截面。本计算书将对斜过道结构进行施工阶段分析。
斜过道
主体结构

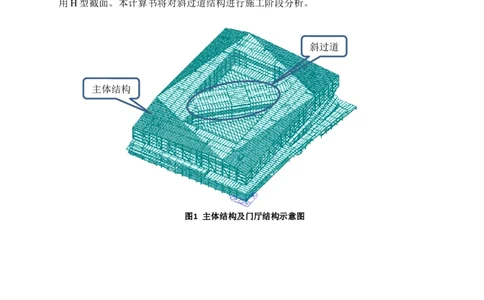

图1 主体结构及门厅结构示意图
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算

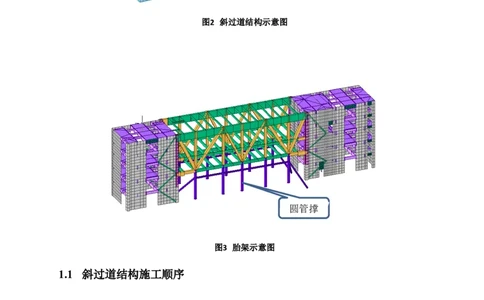

1图2 斜过道结构示意图
圆管撑
图3 胎架示意图
1.1 斜过道结构施工顺序
门厅结构施工顺序如下:
第一步:1/MD~2/MD轴下弦杆安装;
第二步:1/MD~2/MD轴次杆连接;
第三步:2/MD~3/MD轴下弦杆及次杆安装;
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
2第四步:3/MD~ME轴下弦杆及次杆安装;
第五步:2/MD轴腹杆安装;
第六步:2/MD轴腹杆间次杆安装;
第七步:3/MD~5/MD腹杆及次杆安装;
第八步:1/MD~2/MD轴上弦杆安装;
第九步:2/MD~ME轴上弦杆安装;
第十步:1/MD~2/MD轴斜腹杆及水平杆安装;
第十一步:2/MD~ME斜腹杆及水平杆安装;
第十二步:结构其余次杆安装;
第十三步:胎架卸载。
第1步 第2步
第3步 第4步
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
3第5步 第6步
第7步 第8步
第9步 第10步
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
4第11步 第12步
第13步
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
51.2 施工阶段结果分析
1.2.1 第1步
1.2.1.1 刚度校核
图4 胎架竖向变形图
施工过程中,斜过道最大变形为0.15mm<5700/400=14.25mm,满足《钢结构设计
标准》的要求。
1.2.1.2 强度和稳定性校核
各构件应力比如图所示。
a
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
6图5 胎架应力比云图
施工过程中,胎架的最大应力比为0.08,满足《钢结构设计标准》的要求。
图6 斜过道应力比云图
施工过程中,斜过道的最大应力比为0.005,满足《钢结构设计标准》的要求。
1.2.2 第2步
1.2.2.1 刚度校核
图7 斜过道竖向变形图
施工过程中,斜过道最大变形为0.15mm<5700/400=14.25mm,满足《钢结构设计
标准》的要求。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
71.2.2.2 强度和稳定性校核
各构件应力比如图所示。
图8 胎架应力比云图
施工过程中,胎架的最大应力比为0.09,满足《钢结构设计标准》的要求。
图9 斜过道应力比云图
施工过程中,斜过道的最大应力比为0.03,满足《钢结构设计标准》的要求。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
81.2.3 第3步
1.2.3.1 刚度校核
图10 斜过道竖向变形图
施工过程中,斜过道最大变形为 0.25mm<15000/400=37.50mm,满足《钢结构设
计标准》的要求。
1.2.3.2 强度和稳定性校核
各构件应力比如图所示。
图11 胎架应力比云图
施工过程中,胎架的最大应力比为0.12,满足《钢结构设计标准》的要求。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算

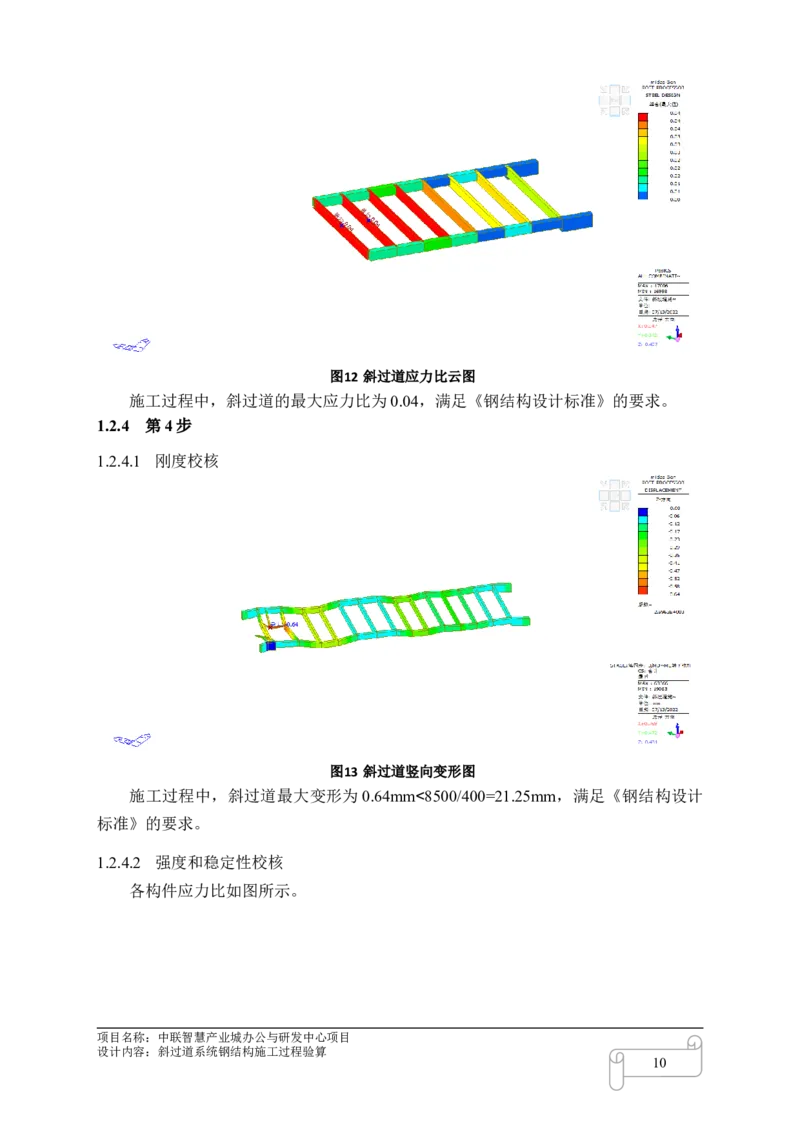

9图12 斜过道应力比云图
施工过程中,斜过道的最大应力比为0.04,满足《钢结构设计标准》的要求。
1.2.4 第4步
1.2.4.1 刚度校核
图13 斜过道竖向变形图
施工过程中,斜过道最大变形为0.64mm<8500/400=21.25mm,满足《钢结构设计
标准》的要求。
1.2.4.2 强度和稳定性校核
各构件应力比如图所示。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
10图14 胎架应力比云图
施工过程中,胎架的最大应力比为0.15,满足《钢结构设计标准》的要求。
图15 斜过道应力比云图
施工过程中,斜过道的最大应力比为0.05,满足《钢结构设计标准》的要求。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
111.2.5 第5步
1.2.5.1 刚度校核

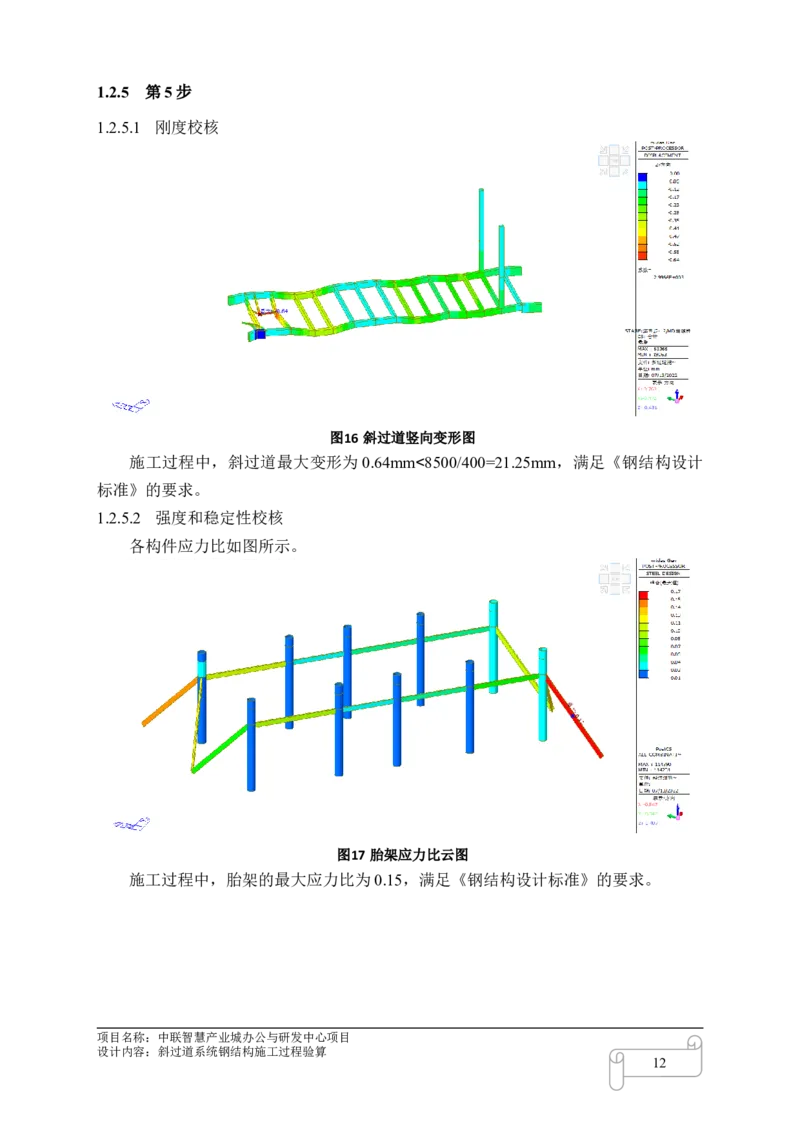

图16 斜过道竖向变形图
施工过程中,斜过道最大变形为0.64mm<8500/400=21.25mm,满足《钢结构设计
标准》的要求。
1.2.5.2 强度和稳定性校核
各构件应力比如图所示。
图17 胎架应力比云图
施工过程中,胎架的最大应力比为0.15,满足《钢结构设计标准》的要求。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
12图18 斜过道应力比云图
施工过程中,斜过道的最大应力比为0.05,满足《钢结构设计标准》的要求。
1.2.6 第6步
1.2.6.1 刚度校核
图19 斜过道竖向变形图
施工过程中,斜过道最大变形为0.64mm<8500/400=21.25mm,满足《钢结构设计
标准》的要求。
1.2.6.2 强度和稳定性校核
各构件应力比如图所示。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算

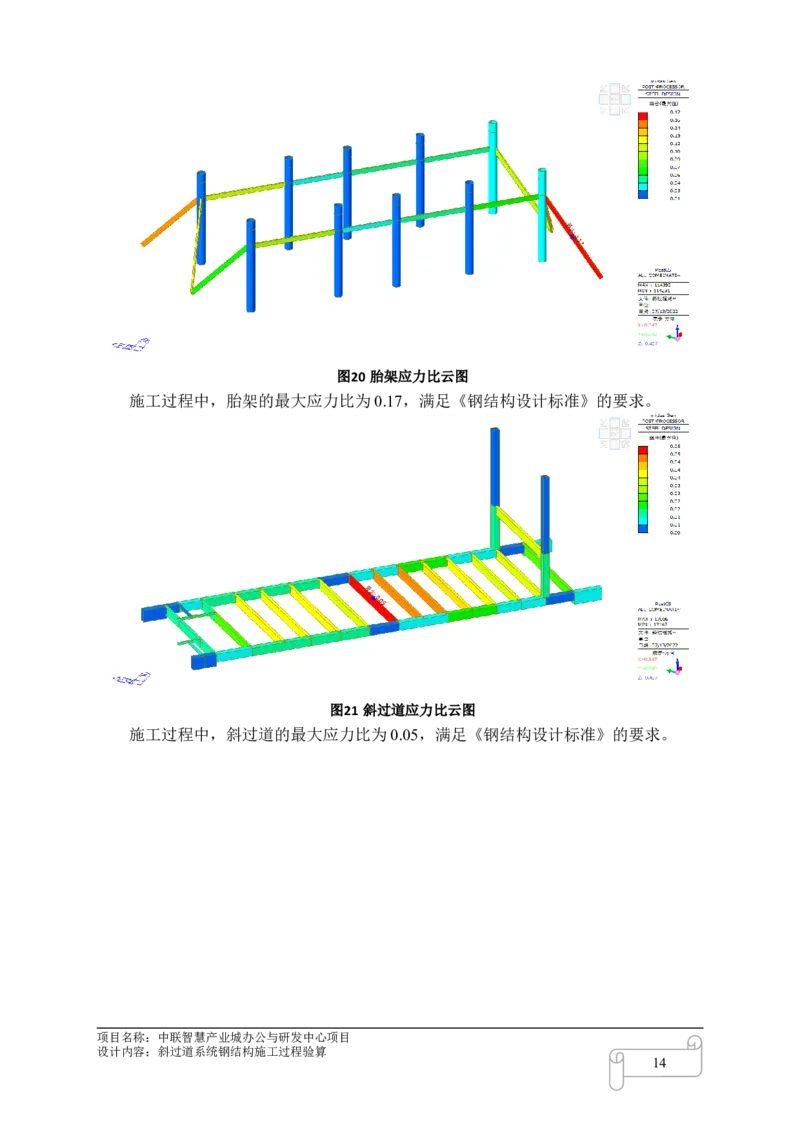

13图20 胎架应力比云图
施工过程中,胎架的最大应力比为0.17,满足《钢结构设计标准》的要求。
图21 斜过道应力比云图
施工过程中,斜过道的最大应力比为0.05,满足《钢结构设计标准》的要求。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
141.2.7 第7步
1.2.7.1 刚度校核

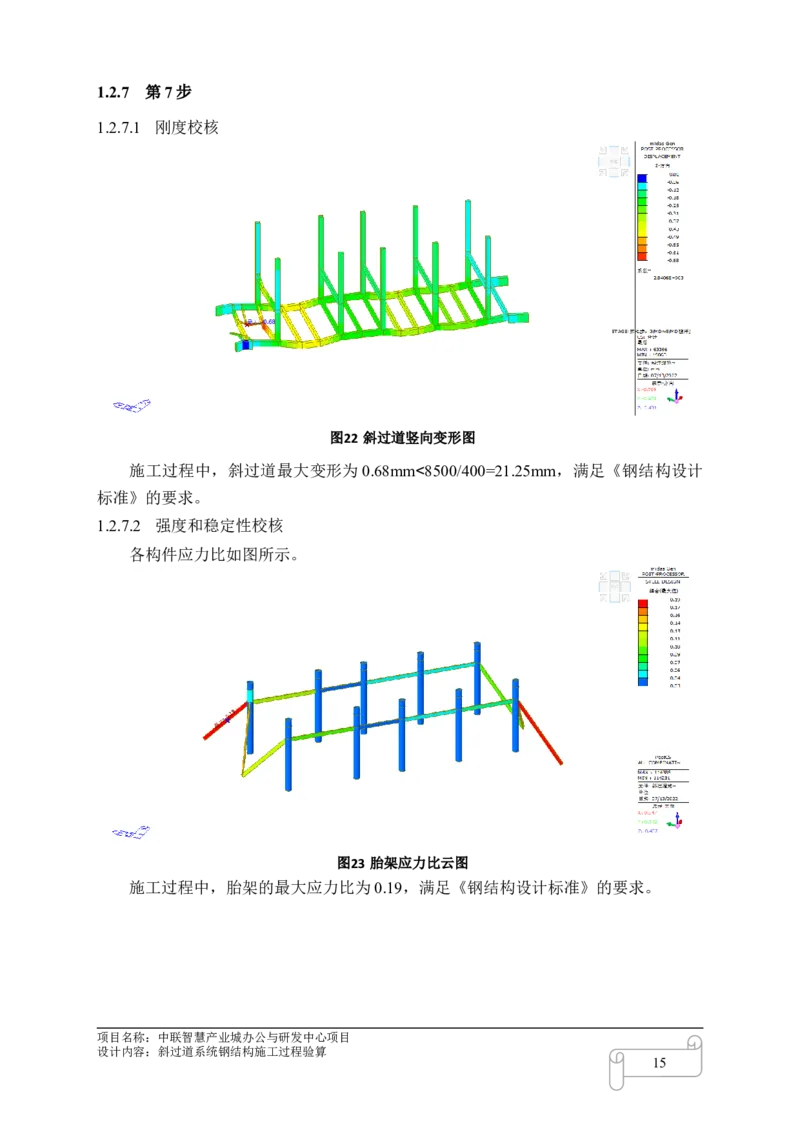

图22 斜过道竖向变形图
施工过程中,斜过道最大变形为0.68mm<8500/400=21.25mm,满足《钢结构设计
标准》的要求。
1.2.7.2 强度和稳定性校核
各构件应力比如图所示。
图23 胎架应力比云图
施工过程中,胎架的最大应力比为0.19,满足《钢结构设计标准》的要求。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
15图24 斜过道应力比云图
施工过程中,斜过道的最大应力比为0.05,满足《钢结构设计标准》的要求。
1.2.8 第8步
1.2.8.1 刚度校核
图25 斜过道竖向变形图
施工过程中,斜过道最大变形为0.68mm<8500/400=21.25mm,满足《钢结构设计
标准》的要求。
1.2.8.2 强度和稳定性校核
各构件应力比如图所示。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算

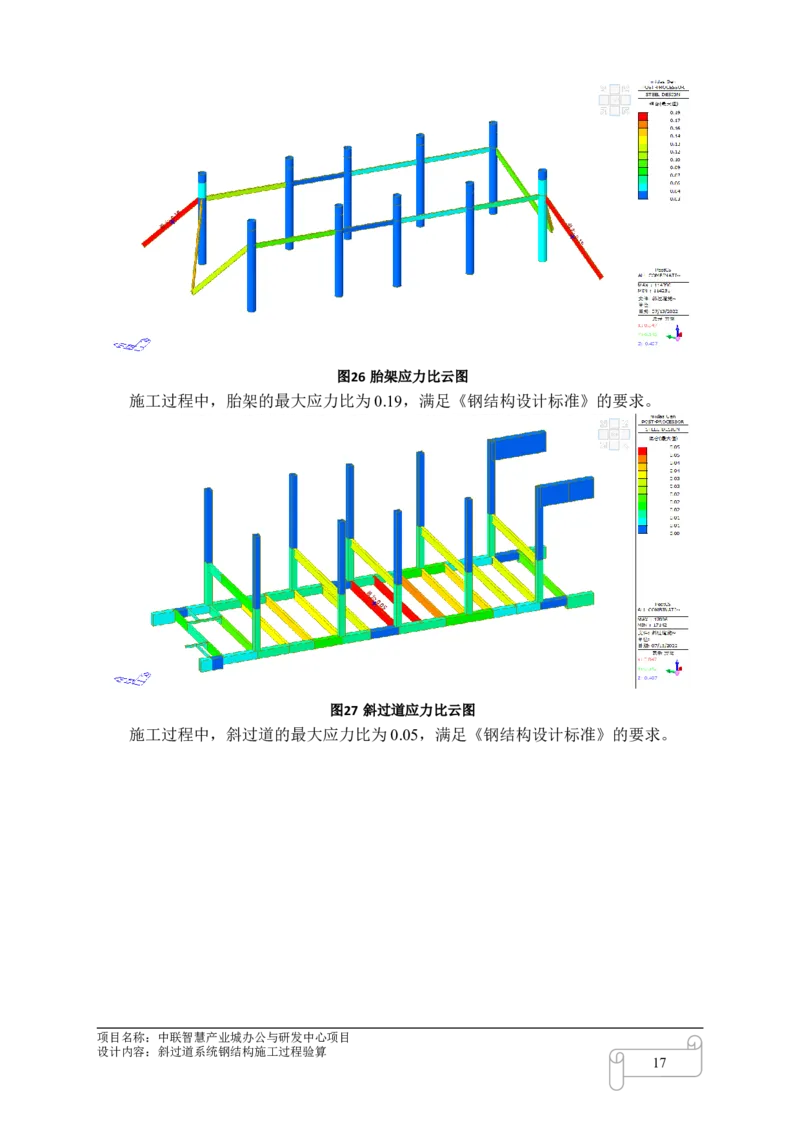

16图26 胎架应力比云图
施工过程中,胎架的最大应力比为0.19,满足《钢结构设计标准》的要求。
图27 斜过道应力比云图
施工过程中,斜过道的最大应力比为0.05,满足《钢结构设计标准》的要求。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
171.2.9 第9步
1.2.9.1 刚度校核

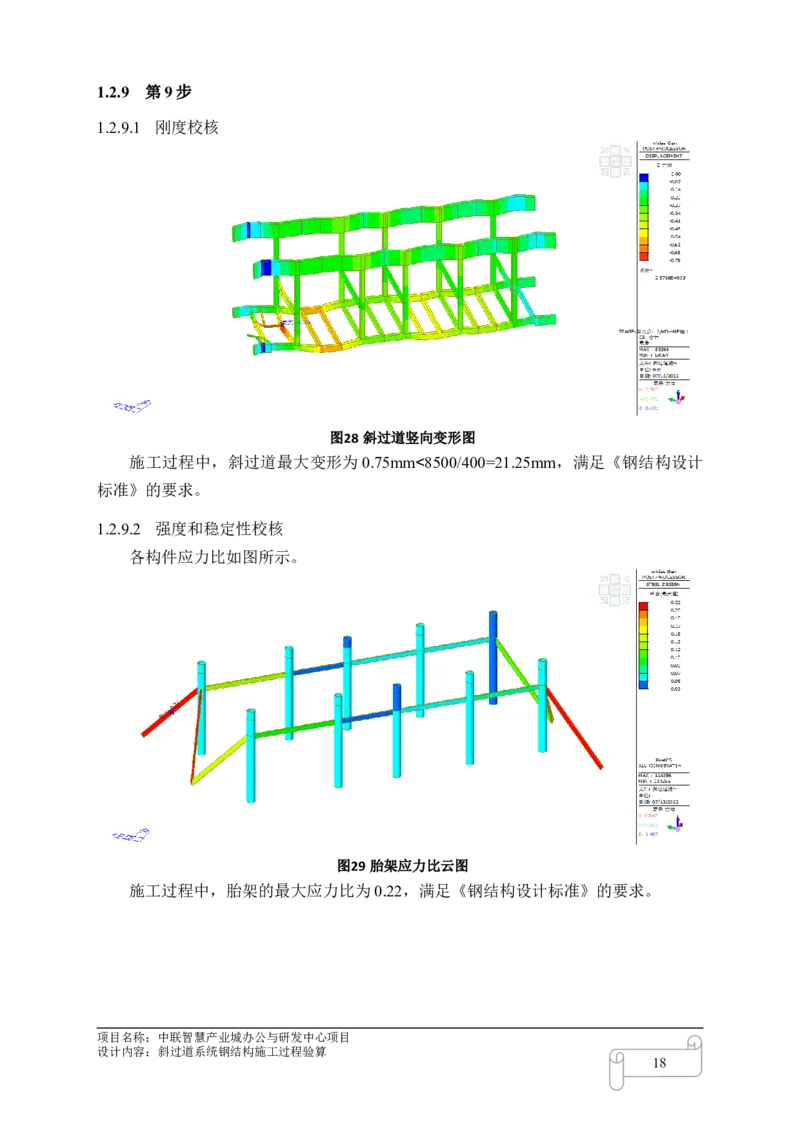

图28 斜过道竖向变形图
施工过程中,斜过道最大变形为0.75mm<8500/400=21.25mm,满足《钢结构设计
标准》的要求。
1.2.9.2 强度和稳定性校核
各构件应力比如图所示。
图29 胎架应力比云图
施工过程中,胎架的最大应力比为0.22,满足《钢结构设计标准》的要求。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
18s

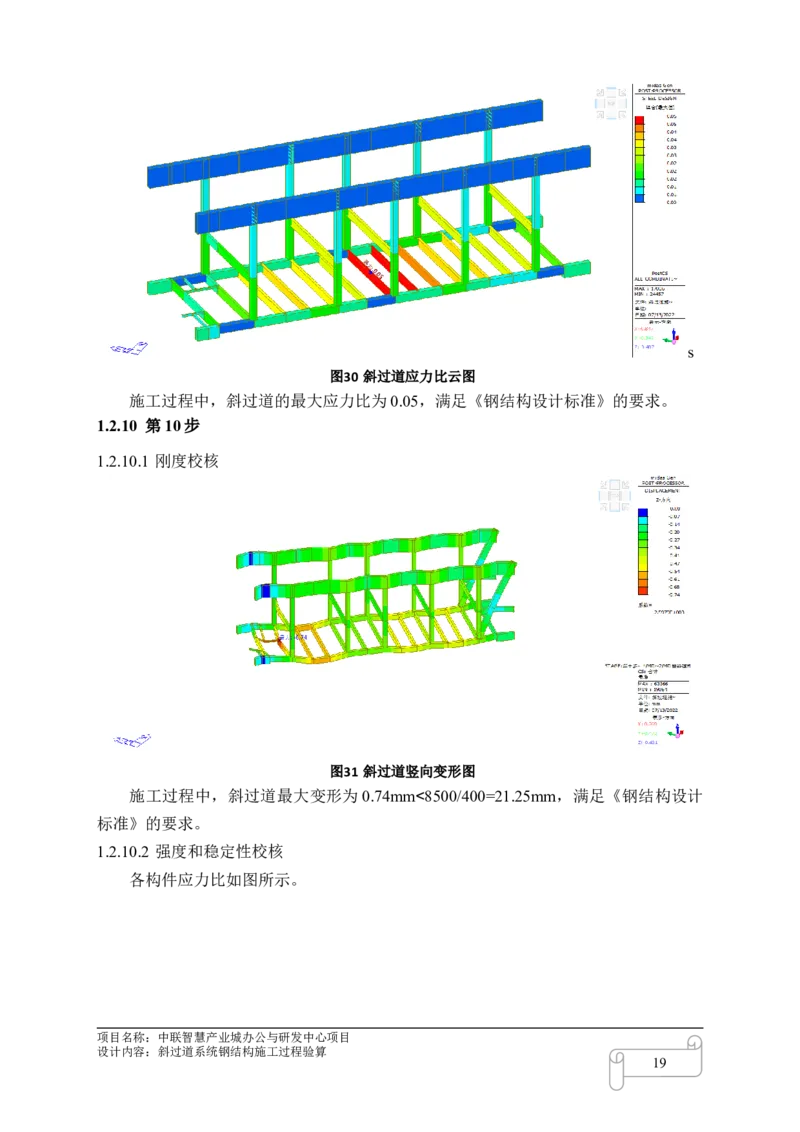

图30 斜过道应力比云图
施工过程中,斜过道的最大应力比为0.05,满足《钢结构设计标准》的要求。
1.2.10 第10步
1.2.10.1 刚度校核
图31 斜过道竖向变形图
施工过程中,斜过道最大变形为0.74mm<8500/400=21.25mm,满足《钢结构设计
标准》的要求。
1.2.10.2 强度和稳定性校核
各构件应力比如图所示。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算

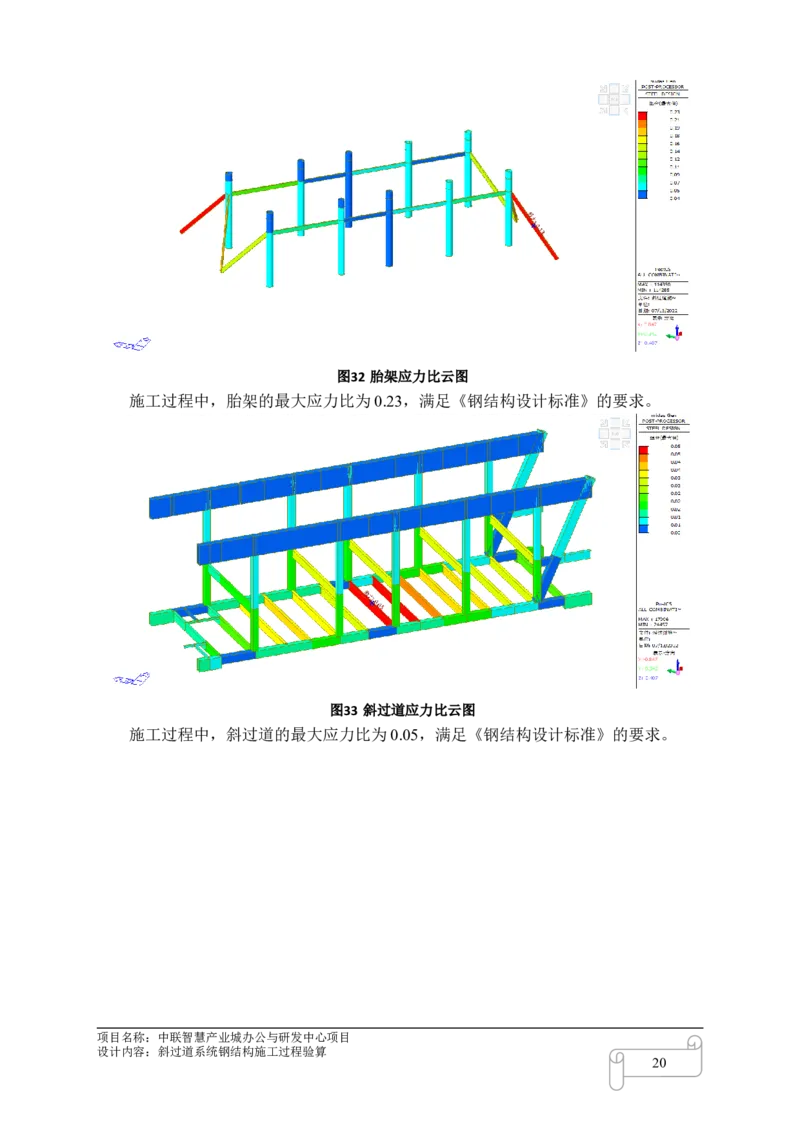

19图32 胎架应力比云图
施工过程中,胎架的最大应力比为0.23,满足《钢结构设计标准》的要求。
图33 斜过道应力比云图
施工过程中,斜过道的最大应力比为0.05,满足《钢结构设计标准》的要求。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
201.2.11 第11步
1.2.11.1 刚度校核
图34 斜过道竖向变形图
施工过程中,斜过道最大变形为0.88mm<8500/400=21.25mm,满足《钢结构设计
标准》的要求。
1.2.11.2 强度和稳定性校核
各构件应力比如图所示。
图35 胎架应力比云图
施工过程中,胎架的最大应力比为0.27,满足《钢结构设计标准》的要求。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
21图36 斜过道应力比云图
施工过程中,斜过道的最大应力比为0.05,满足《钢结构设计标准》的要求。
1.2.12 第12步
1.2.12.1 刚度校核
图37 斜过道竖向变形图
施工过程中,斜过道最大变形为2.61mm<8500/400=21.25mm,满足《钢结构设计
标准》的要求。
1.2.12.2 强度和稳定性校核
各构件应力比如图所示。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算

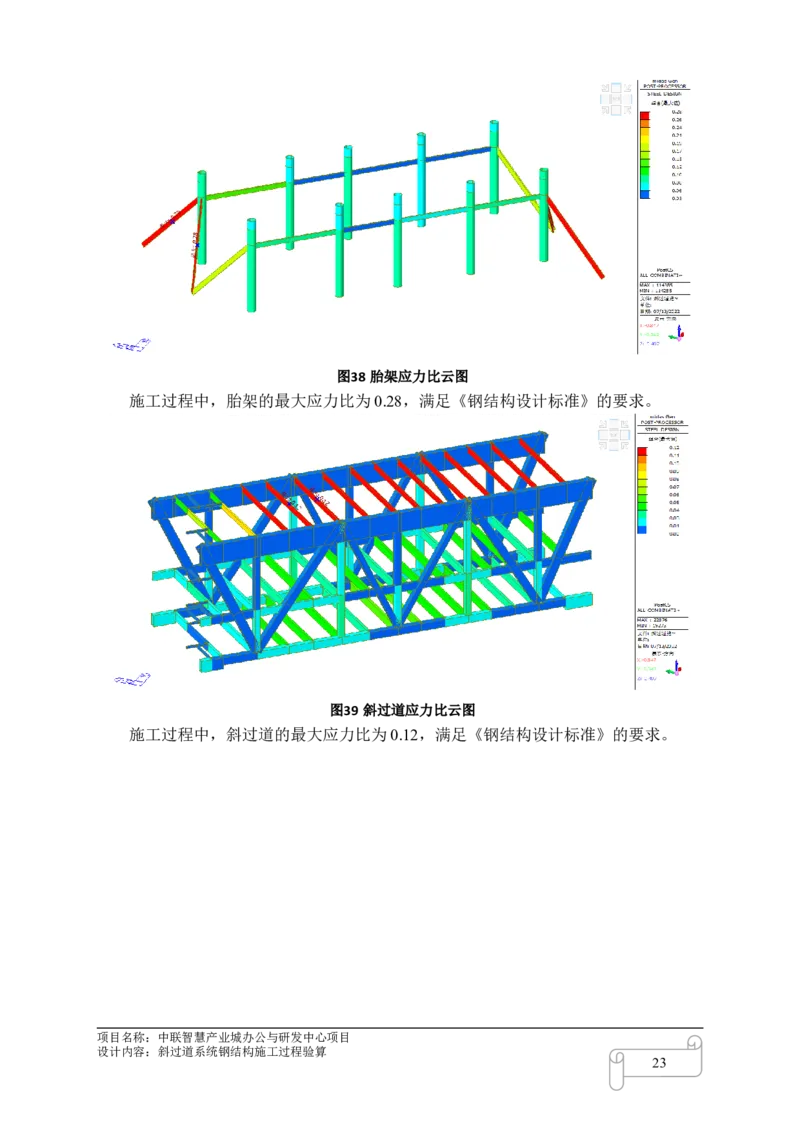

22图38 胎架应力比云图
施工过程中,胎架的最大应力比为0.28,满足《钢结构设计标准》的要求。
图39 斜过道应力比云图
施工过程中,斜过道的最大应力比为0.12,满足《钢结构设计标准》的要求。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
231.2.13 第13步
1.2.13.1 刚度校核
图40 竖向变形图
施工过程中,结构最大变形为3.08mm<8500/400=37.50mm,满足《钢结构设计标
准》的要求。
1.2.13.2 强度和稳定性校核
各构件应力比如图所示。
图41 应力比云图
施工过程中,结构的最大应力比为0.12,满足《钢结构设计标准》的要求。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
241.3 结果汇总
表1 施
工阶段分析结果
刚度 强度及稳定性
施工步骤 斜过道 胎架 斜过道
挠度 挠度限值 验算
应力比 应力比
mm mm 比
第1步 0.15 37.50 0.00 0.08 0.005
第2步 0.15 37.50 0.00 0.09 0.03
第3步 0.25 37.50 0.01 0.12 0.04
第4步 0.64 21.25 0.03 0.15 0.05
第5步 0.64 21.25 0.03 0.15 0.05
第6步 0.64 21.25 0.03 0.17 0.05
第7步 0.68 21.25 0.03 0.19 0.05
第8步 0.68 21.25 0.03 0.19 0.05
第9步 0.75 21.25 0.04 0.22 0.05
第10步 0.74 21.25 0.03 0.23 0.05
第11步 0.88 21.25 0.04 0.27 0.05
第12步 2.61 21.25 0.12 0.28 0.05
第13步 3.08 21.25 0.14 / 0.12
2 结论和建议
2.1 结论
由上述计算分析可得:斜过道结构安装过程中,胎架强度及稳定性(最大应力比
为 0.28)满足《钢结构设计标准》的要求;斜过道结构安装过程中,斜过道刚度
(3.08mm<21.25mm)满足《钢结构设计标准》的要求,强度及稳定性(最大应力比
为0.12)满足《钢结构设计标准》的要求。
项目名称:中联智慧产业城办公与研发中心项目
设计内容:斜过道系统钢结构施工过程验算
252.2 建议
(1)计算时仅考虑结构自重,在施工过程中应避免除自重外的其他附加荷载;
(2)施工过程严格遵循施工方案的规定,如果施工条件发生变化,应及时通知本
院,并对变化的工序重新验算合格后方可继续施工作业。
