滴灌CAD设计软件:一套能跑完整个滴灌设计流程的系统

做滴灌设计，从头到尾要过好几道关：画管网、布支管、标尺寸、排轮灌、算水力、选水泵过滤器、画节点大样、出材料表。过去这些大多是手工活，图要一张张画，数要一个个点，水损要一段段算。

滴灌CAD设计软件（滴灌设计系统）就是把这些环节串起来的一套专业设计系统。它运行在 AutoCAD 平台上，但不是零散的小工具——而是覆盖”项目 → 管网 → 布置 → 轮灌 → 水力 → 设备选型 → 节点大样 → 出图”全过程的完整系统。下面把功能、规范、用法说清楚，不绕弯子。

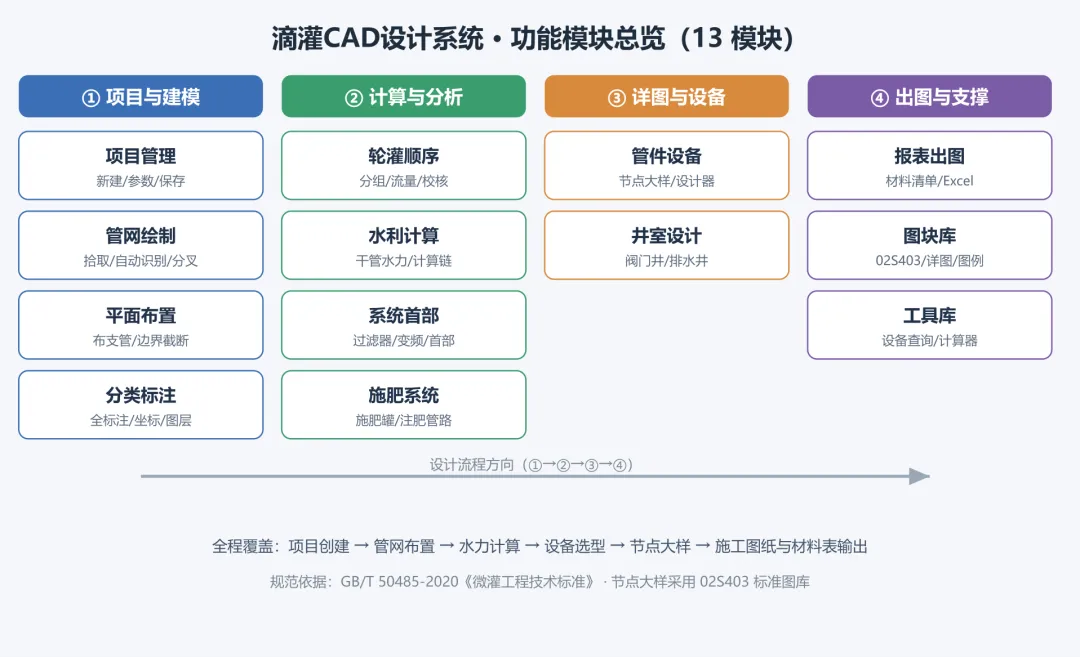

一、功能模块（13 大模块，85 个命令）

软件的命令分在 13 个模块里，基本对应设计的前后顺序：

一句话：从画图到出表，每一步都有对应的模块接手，不用切换到别的软件拼凑。

二、遵循的规范

• 主要依据 GB/T 50485-2020《微灌工程技术标准》：水力计算、工作水头偏差、灌水均匀度等按该标准执行。
• 节点大样图采用 02S403 标准图库，阀门井、排水井等按标准图拼装，出图直接可用。
• 内置管材规格库、水泵/过滤器/变频器选型数据库，选型有据可依，不是拍脑袋。
• 工程量统计口径与设计要求一致，材料清单可直接用于采购和结算。

三、怎么用（用法）

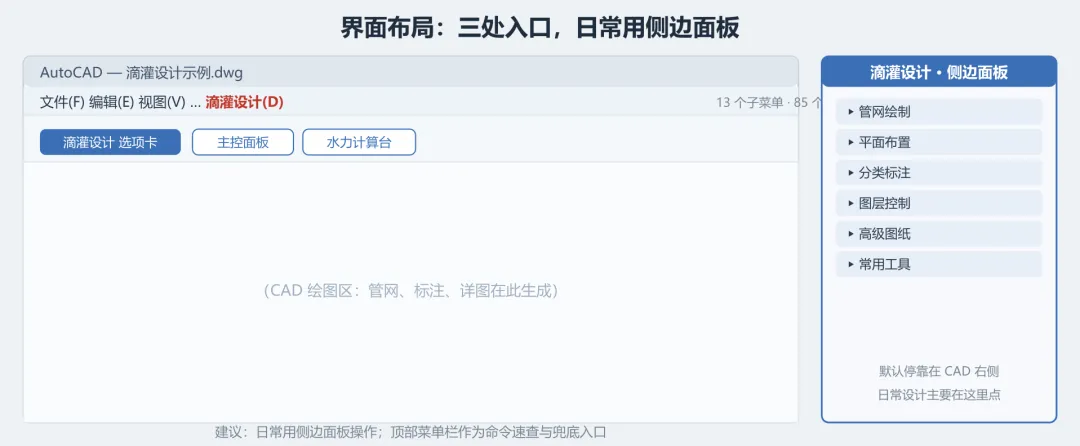

软件有两种工作模式：计算绘图模式（正常流程，自动算水力、选管径）和纯绘图模式（只画图、不算水力，适合方案示意、快速出图）。日常设计用计算绘图模式。

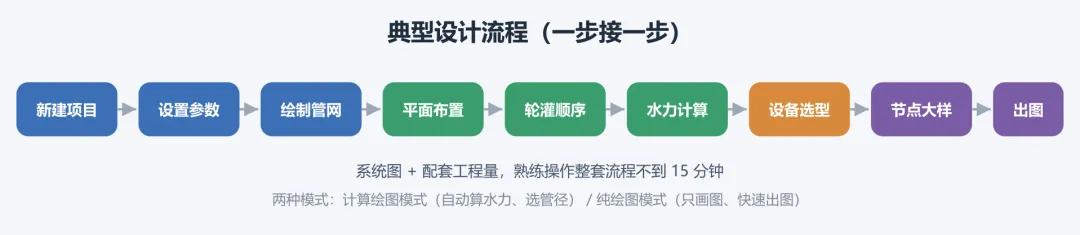

典型设计流程：

新建项目 → 设置参数 → 绘制管网 → 平面布置 → 轮灌顺序 → 水力计算 → 设备选型 → 节点大样 → 出图导出

五分钟上手：

1. 新建项目

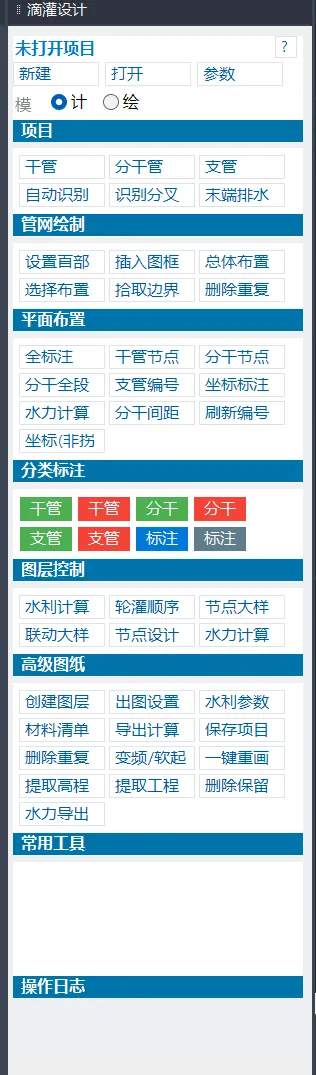

   ：侧边面板点”新建”，输入名称、选保存位置。
2. 设置参数

   ：在参数对话框里配作物类型、滴头参数、管材参数。
3. 绘制管网

   ：在 CAD 里用多段线画干管、分干管、支管，分别点”干管””分干管””支管”拾取（或点”自动识别”一键识别）。有分叉就再点”识别分叉”。
4. 平面布置

   ：点”总体布置”自动沿分干管布支管；地块不规则就”拾取边界”后自动截断。
5. 轮灌顺序

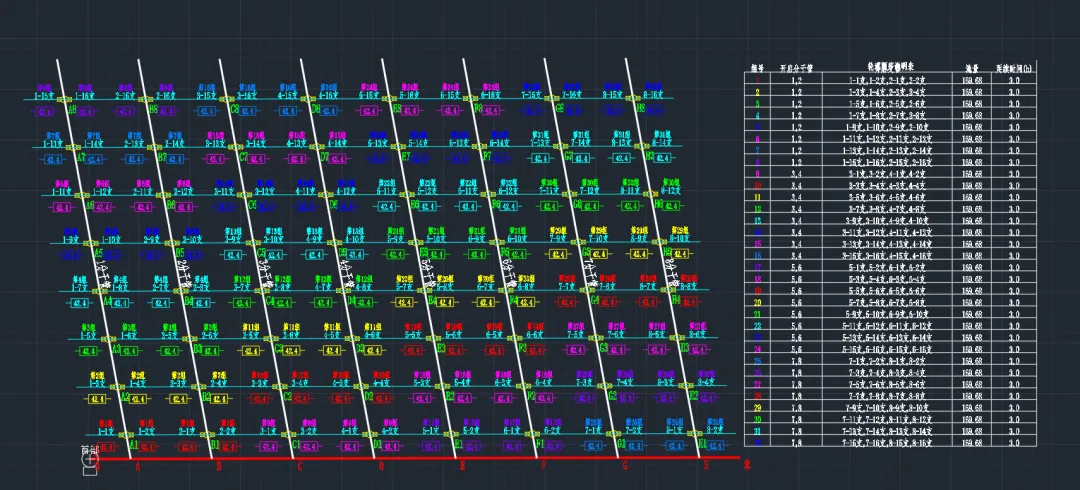

   ：设轮灌周期、每日次数，计算并出图。
6. 水力计算

   ：点”水利计算”，软件自动跑完整计算链（轮灌导出 → 水力计算 → 结果预览 → CAD 出图）。
7. 设备选型

   ：依次做水泵、过滤器、变频器选型。
8. 节点大样

   ：用”节点大样”画标准详图，或用”节点设计器”拼积木式设计。
9. 出图导出

   ：点”材料清单”导出 Excel 材料表。

四、一个实际例子

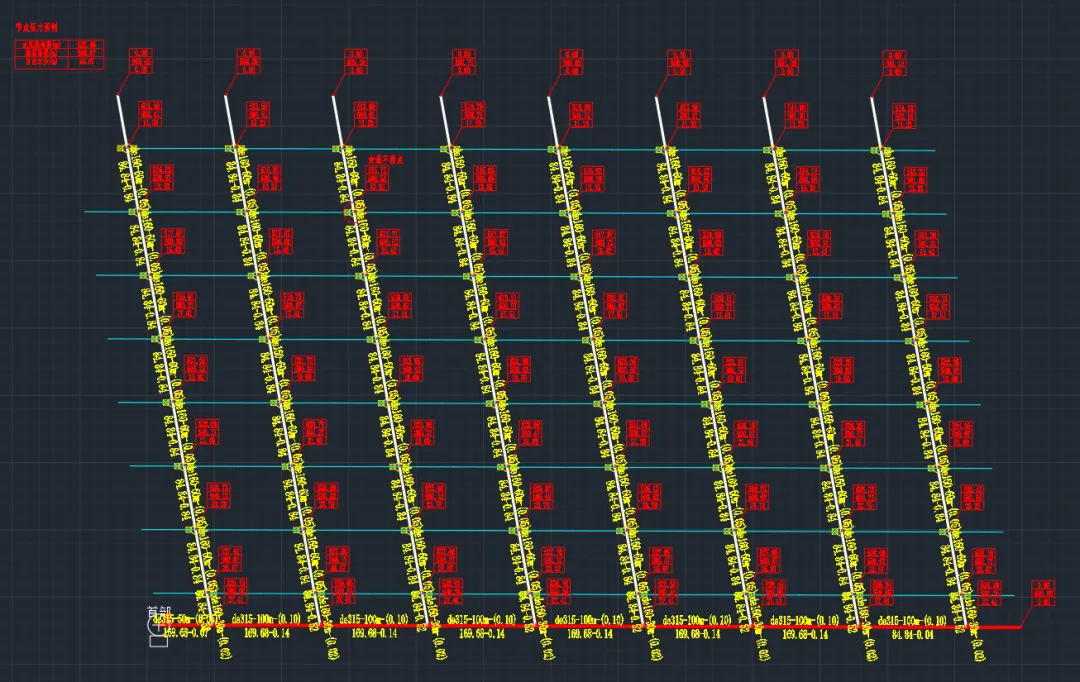

一张常见的地块系统图：一条干管带几根分干管，其中一根分叉成两路。按上面的流程走——

• 识别 + 识别分叉：约 1 分钟
• 平面布置（出地桩、支管）：约 3–4 分钟

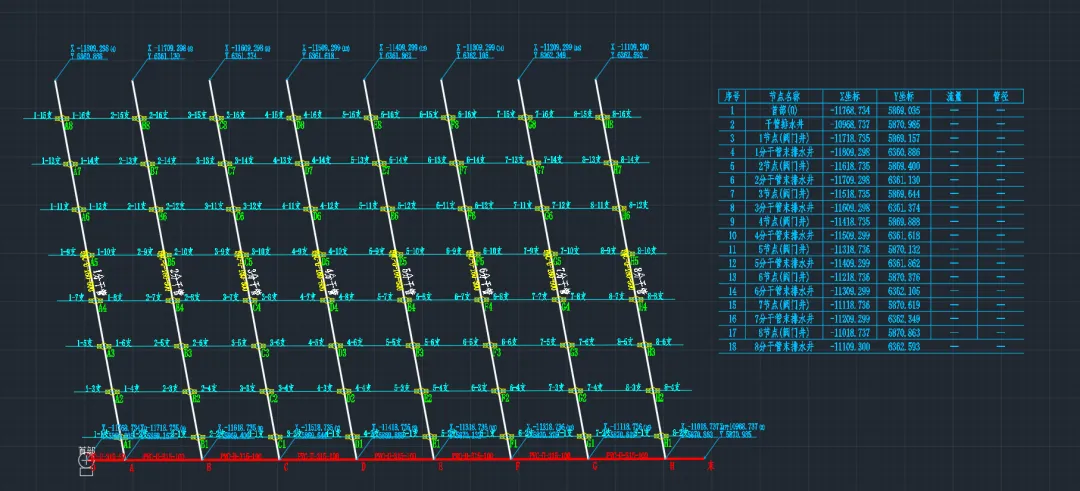

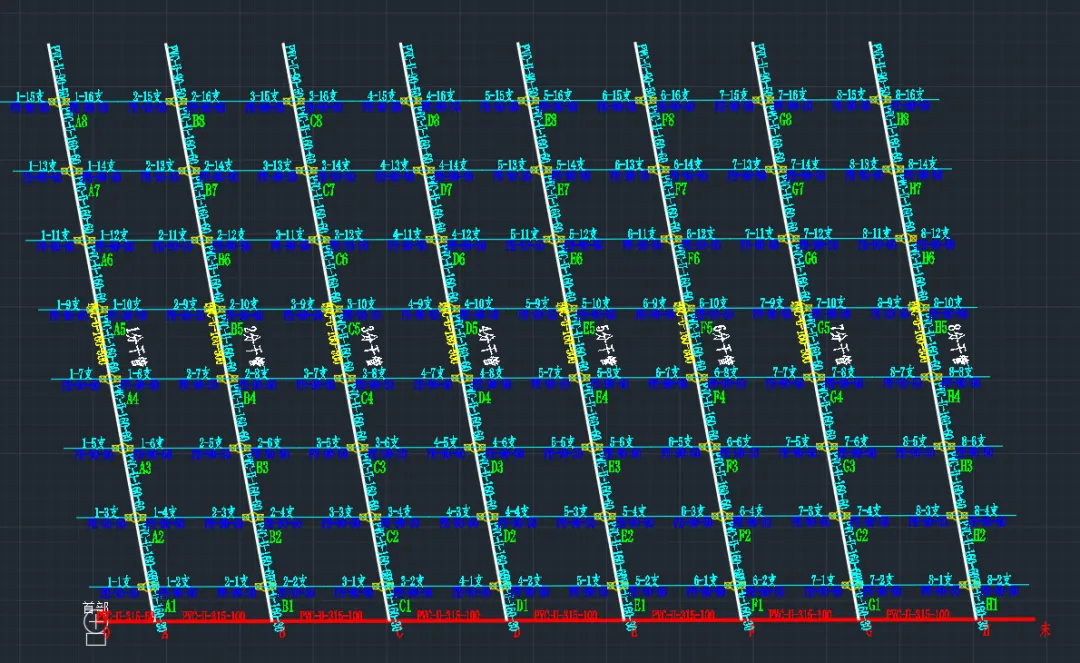

• 标注（全标注、坐标、节点、管件、井）：约 4–5 分钟
• 轮灌 + 水力计算 + 设备选型：约 3–4 分钟
• 节点大样 + 材料清单导出：约 2 分钟

完成一张系统图纸加配套工程量，整个过程不到 15 分钟。 同样的内容手工画加点数，通常要大半天。省下来的时间是实打实的。

写在最后

这套系统不神秘，就是把滴灌设计里最费时的画图、点数、算水损、选设备这几件事做顺了。规范照着 GB/T 50485-2020 走，图能直接出、量能直接统计、设备能直接选型。用熟了，你把时间花在方案本身就行。试用版链接两天后发，不要着急。。。。
