今天我们就在昨天《告别满屏方块和乱糟糟的Scope》的基础上，以Boost升压电路为例，搭建一个完整的仿真平台。你不需要写大量代码，只需要理解数据流，就能让仿真变得像手机App一样直观。

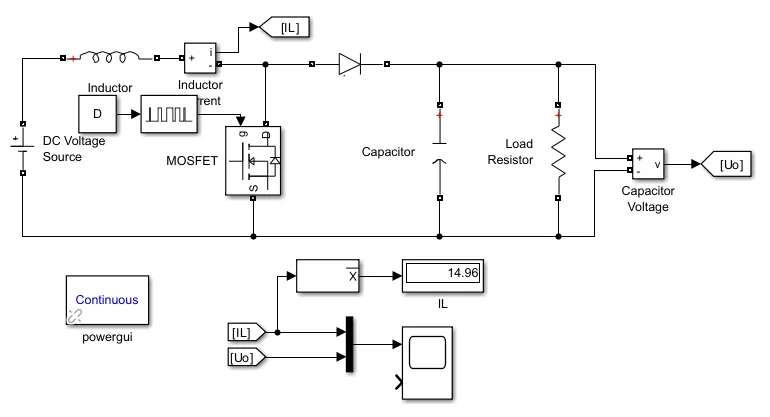

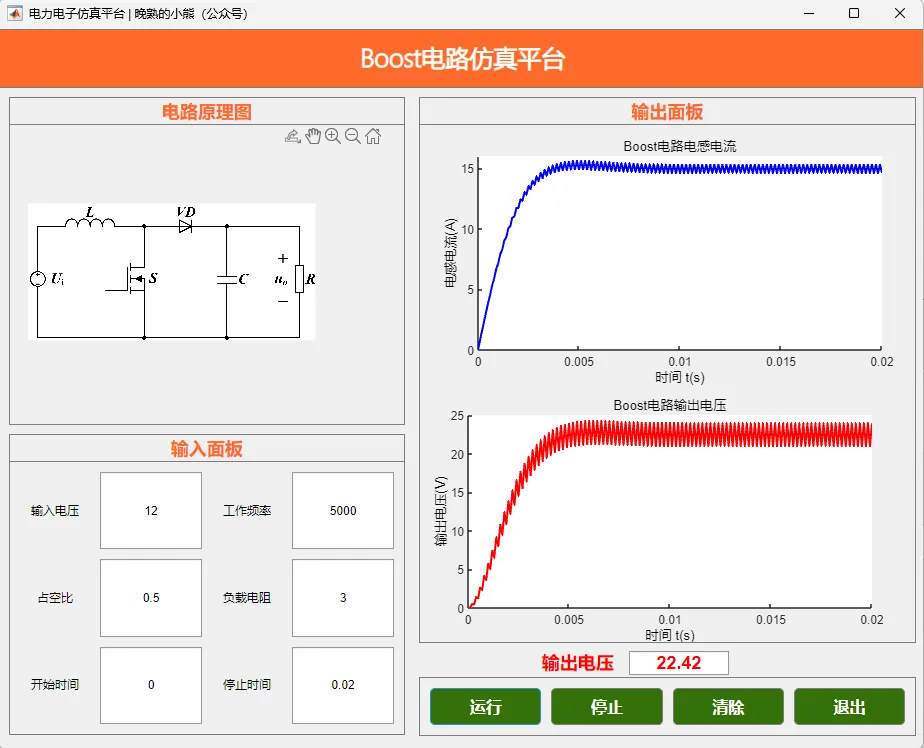

打开我们做好的Boost仿真平台，界面分三大区域：

• 左侧：电路原理图 + 输入面板（6个参数：输入电压、工作频率、占空比、负载电阻、开始时间、停止时间）

• 右侧：两个波形坐标区（电感电流、输出电压）+ 一个只读数值框（显示稳态输出电压）

• 底部：运行、停止、清除、退出四个按钮

用户只需输入参数、点击"运行"，波形立刻呈现，稳态电压一目了然。

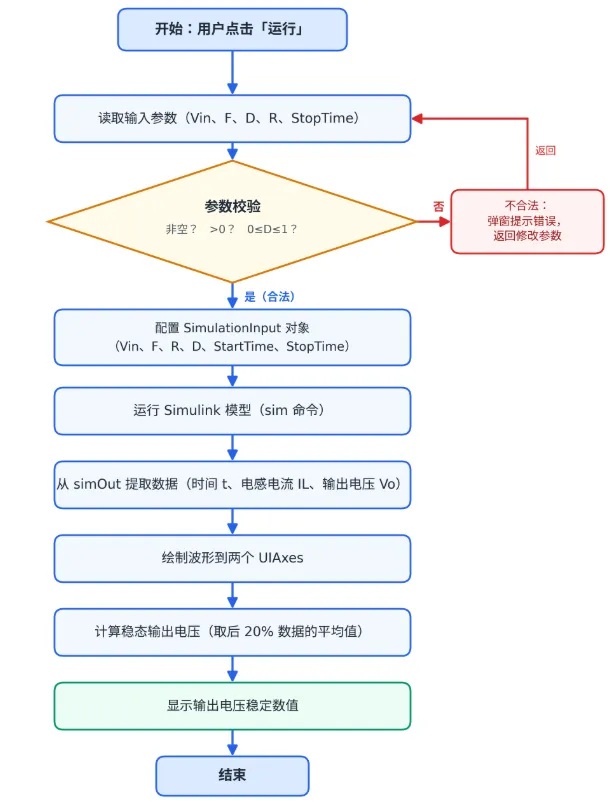

二、核心流程：点击"运行"后发生了什么？

整个流程清晰、模块化，任何一步出错都有提示，用户体验远超原生Simulink，从读取参数 → 校验 → 配置仿真 → 运行 → 提取数据 → 绘图 → 显示稳态值。每一步都有明确的输入和输出，任何一步出错，用户都能通过弹窗得到人话提示，比如“电压必须大于0”、“参数包含非数字内容”。这就像把Simulink变成了一个人机交互流水线，用户体验完全不同。

在搭建过程中，有几个"坑"几乎所有初学者都会遇到：App Designer与Simulink联合仿真，最核心的就是变量名一致和数据格式匹配。搞定这两点，90%的问题都能避免。

三、从波形看Boost：理论验证

看右侧两个波形：

• 电感电流（蓝色）：从0线性上升，约5ms后稳定在15A左右，呈现高频三角波——这是典型的CCM连续导通模式。

• 输出电压（红色）：从0迅速上升，约5ms后稳定在22.42V，纹波很小。

理论验证：根据Boost输出电压公式输入12V，占空比0.5，理论输出24V。仿真结果22.42V，差值来自电感和二极管的非理想损耗——这正是仿真的价值：看到理论与现实的差距。

这就引出一个关键认知：仿真的意义不在于证明理论公式是对的，而在于告诉你理论与现实的差距有多大。

如果你用理想元件搭模型，结果会精确等于24V，但那只是“数字游戏”。而当你用真实的电感、真实的二极管、真实的开关管时，仿真会告诉你：22.42V才是这个电路在现实中能达到的实际值。这6.6%的差距，正是工程设计中必须考虑的安全裕量。

这就是为什么我们强调“仿真验证”——它让你在动手做实物之前，就已经知道了电路的真实行为。

四、为什么推荐这种方案？

• 交互体验好：参数集中输入，波形集中显示，无需在模型和Scope间切换。

• 可复用性强：把Simulink模型当作"后台计算引擎"，界面可以套用到Buck、反激、逆变等任何电路。

• 工程思维：这正是工业上位机的开发思路——数据流控制、参数化、模块化。

五、总结

 通过搭建这个Boost仿真平台，我们完整走了一遍App Designer与Simulink联合仿真的全流程，这个模板不仅适用于Boost，稍作修改就能套用到各种电力电子电路。 掌握它，你的仿真效率将大幅提升，赶快行动试试吧。
