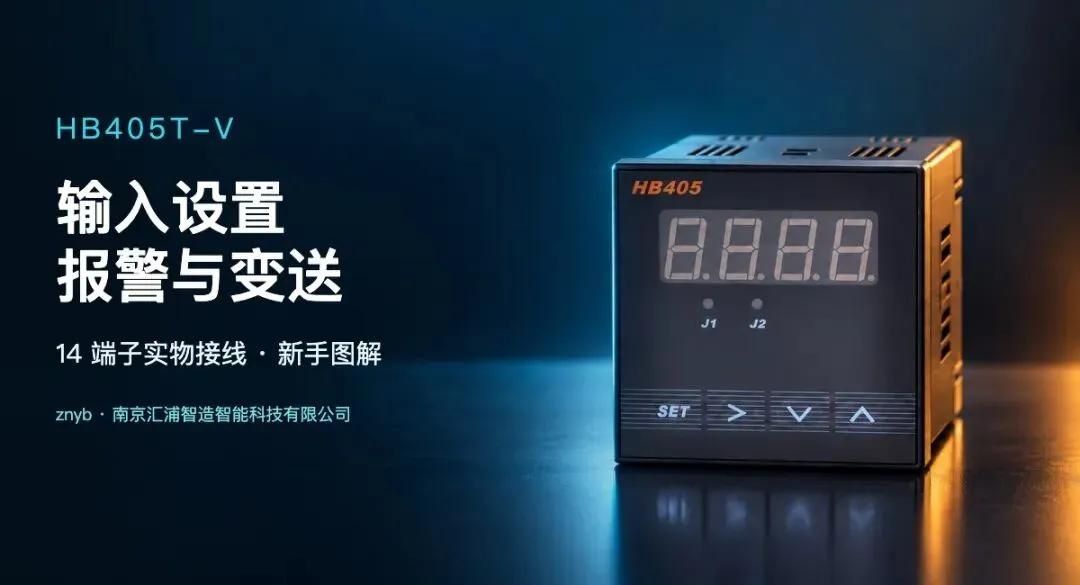

HB405T-V 智能电压表使用详细说明书

znyb · 南京汇浦智造智能科技有限公司

这份说明写给第一次使用电压表的人。先按实物端子把线接对，再选择输入信号、设置显示范围，最后设置报警；如果订单带变送功能，再设置 4–20mA 或 0–20mA 输出。

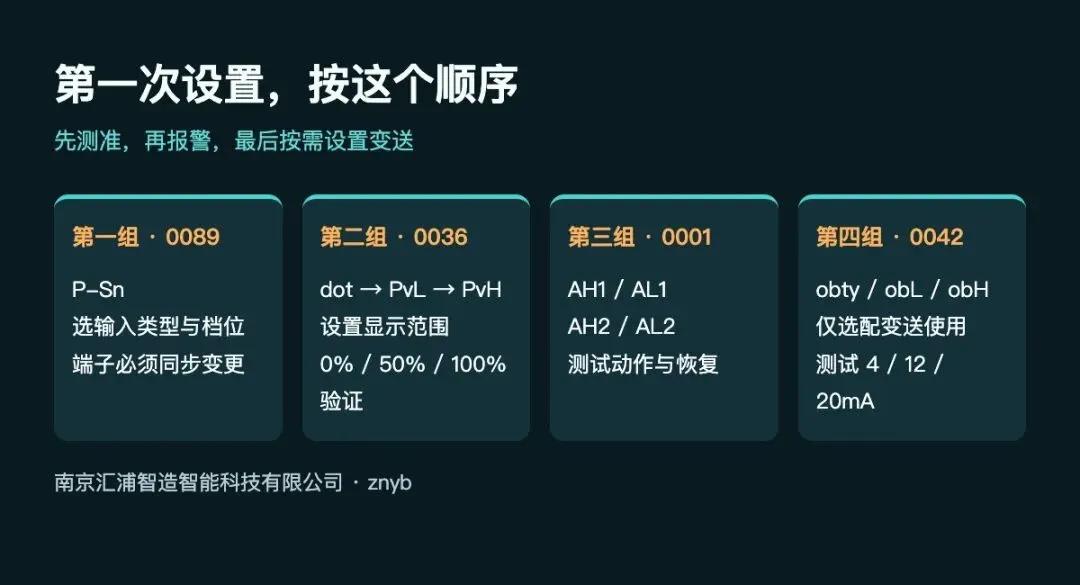

先记住四组密码

本文的端子号按用户提供的 HB405T-V 实物背标绘制：辅助供电 1(－)、2(＋)；电压输入为 3～7；变送为 8(－)、9(＋)；J1 为 10、11；J2 为 12、13、14。不要照搬其他外形相似仪表的端子号。

01｜先懂它在做什么

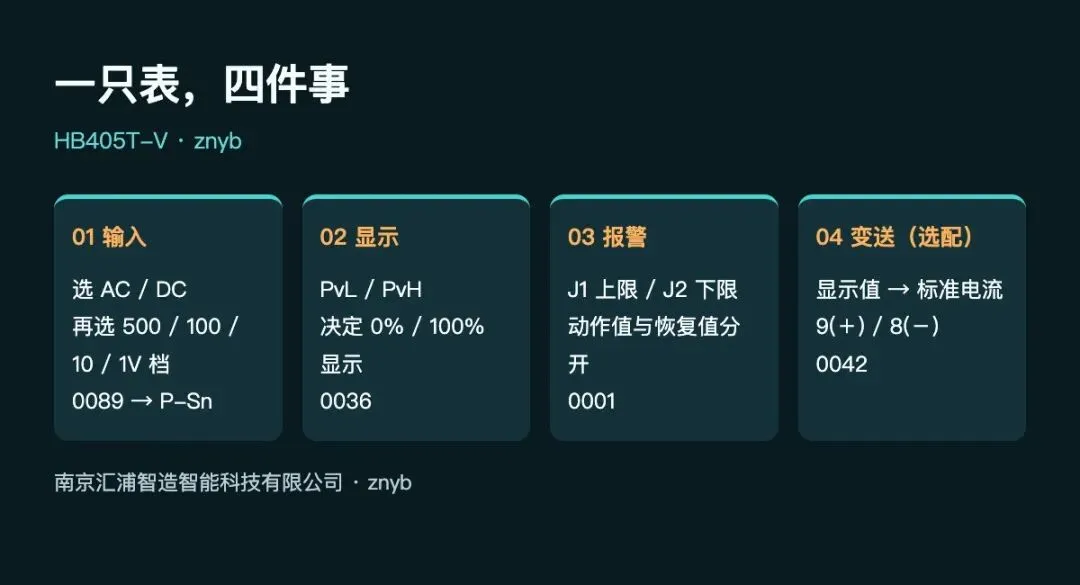

输入，是外部送进仪表的电压；显示，是屏幕显示的数值；报警，是数值达到设定点后使内部继电器触点动作；变送，是把当前显示值再换成标准电流送给 PLC、记录仪或其他设备。四件事分别设置。

第二行是工程量换算，不是仪表直接测压力。必须由传感器先把压力转换为 0–10V。仪表屏幕通常只显示数字，V、MPa 等单位应在柜面标签或图纸上标明。

辅助电源是 AC/DC 85–260V。安装、拆线、交流高压测量必须由合格电工断电操作。练习菜单时优先使用隔离的低压 0–10V 信号源。

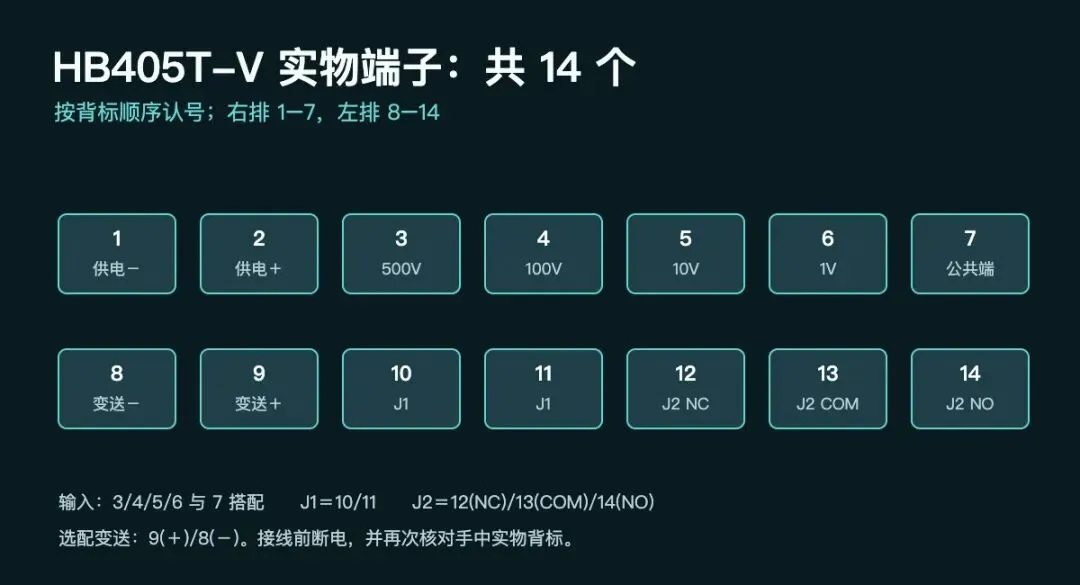

02｜先认端子：HB405T-V 共有 14 个端子

供电端 1、2 是让仪表工作；输入端 3～7 是让仪表测量。7 号公共端不能当作保护地或市电零线。每次只接与所选量程对应的一组输入；J2 的 NC/COM/NO 仍应在断电后用万用表结合实物动作复核。

03｜四个按键：会改一个参数，就会改其他参数

1. 正常测量画面短按 SET，进入密码输入画面。
2. 用 > 选择闪烁位，用 ▲、▼ 改数字。前导 0 必须保留，例如 0089。输入完按 SET。
3. 用 ▲、▼ 找参数名，按 SET 查看它的数值。
4. 用 >、▲、▼ 修改数值，再按 SET 确认。
5. 找到 End，按 SET 返回测量画面。
6. 重新进入同一组，把关键值读回一遍；读回一致才算设置完成。

P-Sn、PvL、PvH、AH1 等是参数名，不是测量值。数码管字形可能看起来像 P-5n、PuL、PuH，这是显示字形差异。

04｜默认 AC 0–500V：不改参数也要先核对

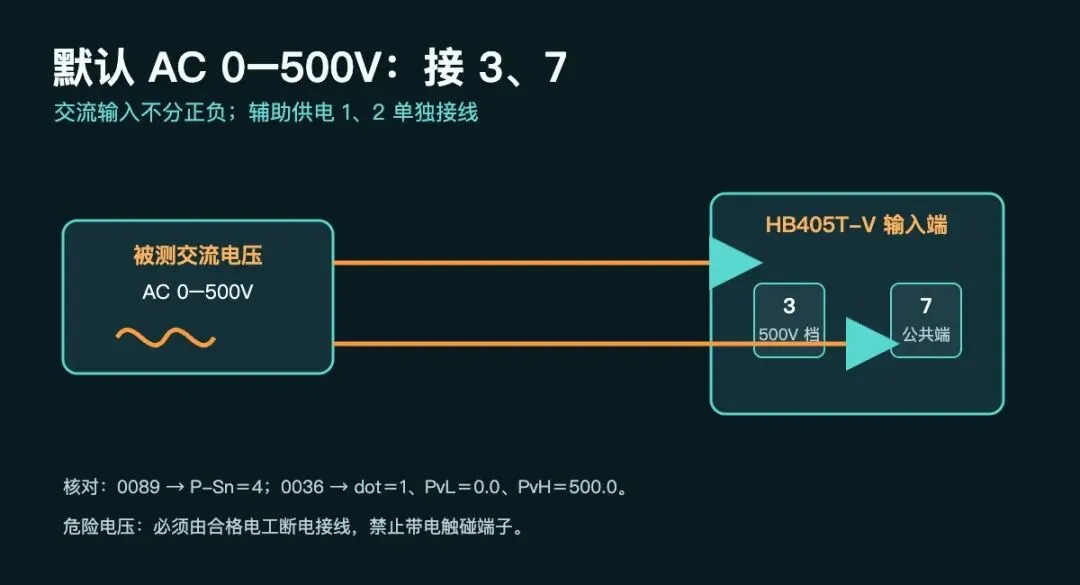

原资料出厂值为 P-Sn＝4，即交流 0–500V。HB405T-V 对应接线是 3、7；交流输入没有正负。辅助供电仍要单独接 1、2。

1. 断电确认 3、7 是测量输入，1、2 是仪表辅助供电。
2. 用密码 0089 读回 P-Sn，应为 4。
3. 用密码 0036 读回 dot＝1、PvL＝0.0、PvH＝500.0。
4. 接入已知安全的交流电压，用合格万用表对照读数。
5. 确认正常后再设置报警。

500V 档包含危险电压。不要用裸线试碰端子，不要在带电状态换线。

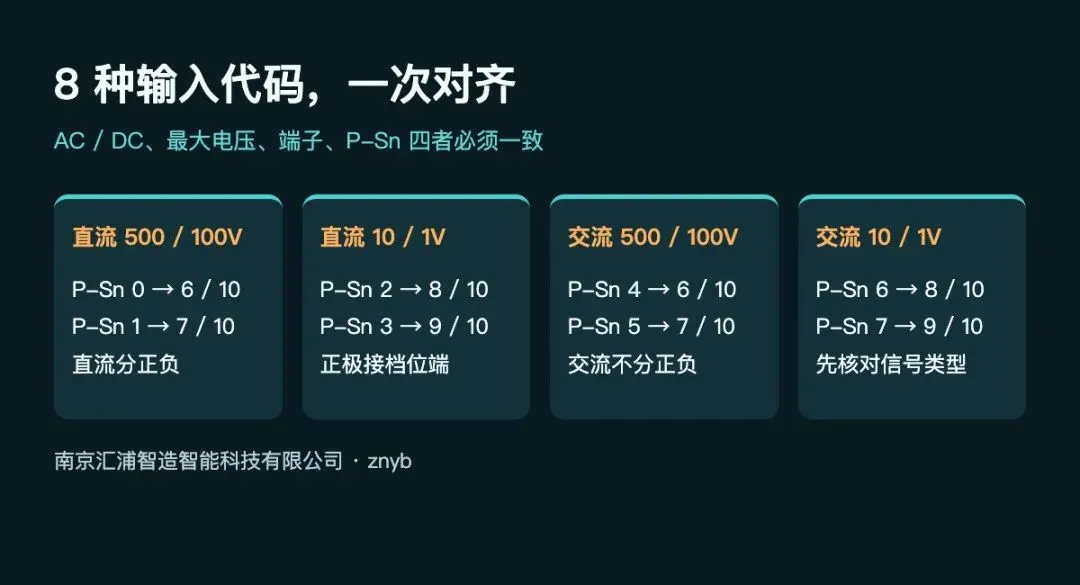

05｜输入信号怎么选：看 AC/DC，也看最大值

举例：从默认 AC 0–500V 改成 DC 0–10V

1. 断电，把原来的 3、7 输入线移除。

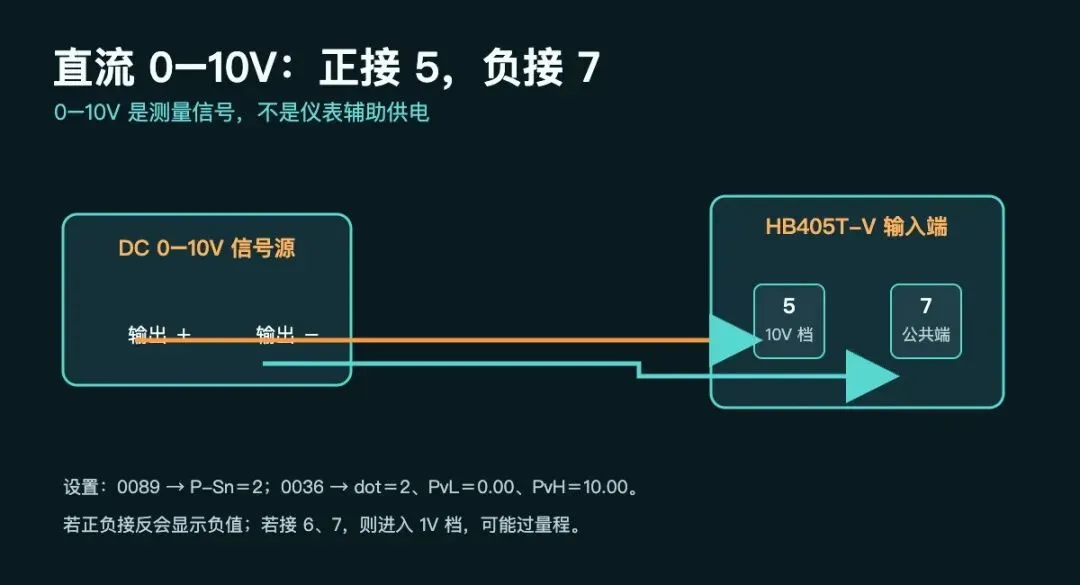

2. 把 0–10V 信号正极接 5，负极接 7。传感器供电按传感器资料另接。
3. 上电，按 SET，输入 0089。
4. 找到 P-Sn，按 SET 进入数值，把它改成 2，再按 SET。
5. 找到 End，按 SET 退出。

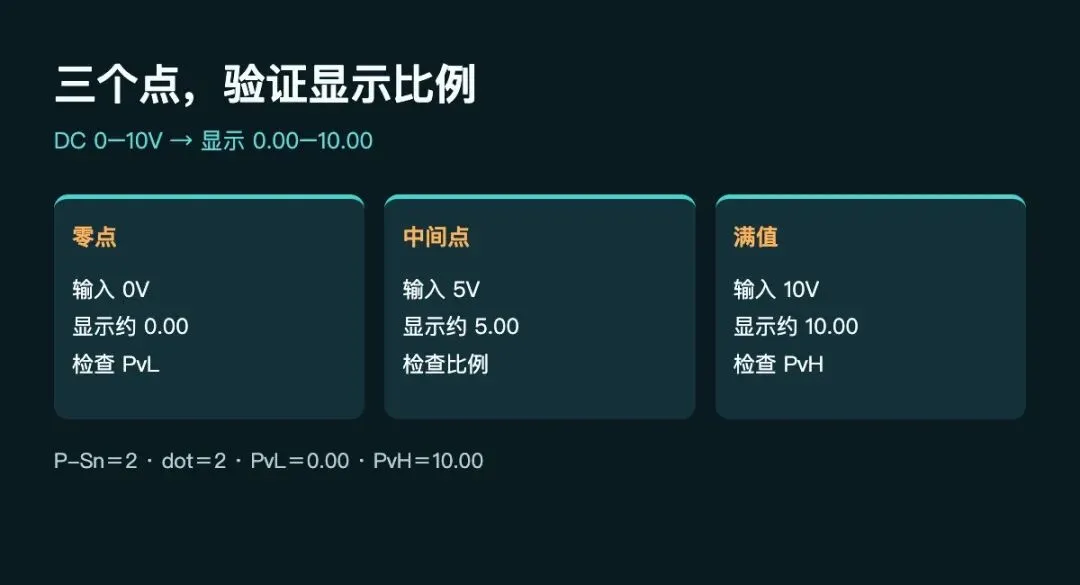

6. 继续用 0036 设置显示范围，最后用 0V、5V、10V 三点验证。

06｜重点案例：DC 0–10V 直接显示 0.00–10.00V

1. 先完成 0089 → P-Sn＝2，并在 End 退出。
2. 再次按 SET，输入 0036。
3. 找到 dot，改成 2。
4. 找到 PvL，改成 0.00。
5. 找到 PvH，改成 10.00。
6. FILt 初次可保留 0；显示抖动时再逐级增加。
7. 找到 End 退出并读回核对。

若 10V 只显示约 1.00，常见原因是接到了 6、7 的 1V 档或 P-Sn 选错；若显示负值，先检查直流正负极。

07｜0–10V 传感器换算：让 0–10V 显示成工程量

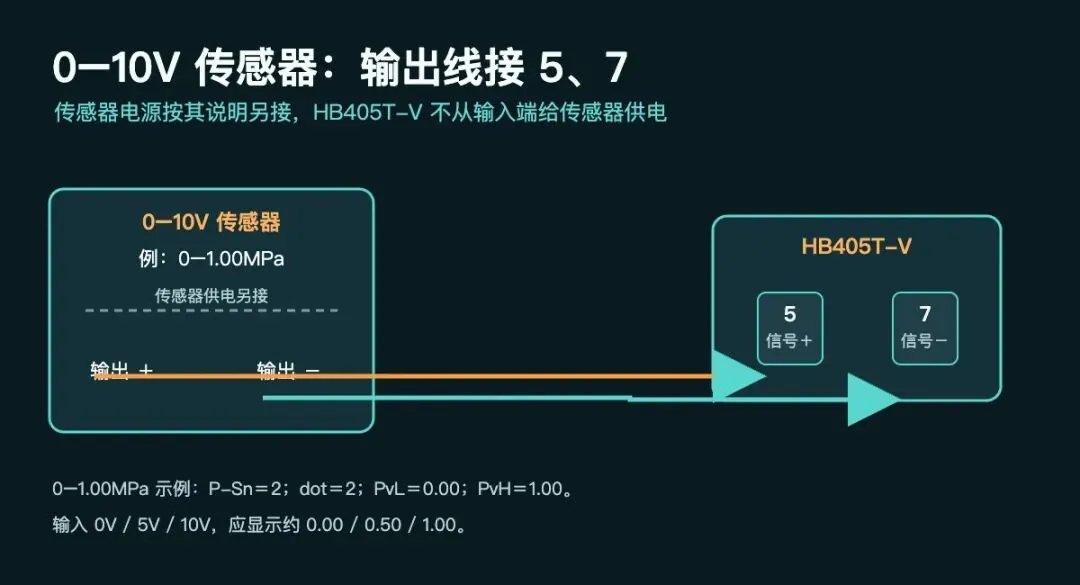

例：压力传感器输出 0–10V，对应 0–1.00MPa。输入档仍选 P-Sn＝2，只有显示范围改为 0.00～1.00。

验证时输入 5V，屏幕应约为 0.50。若传感器不是 0–10V 或量程不是 0–1.00MPa，不要照抄本例，应按传感器铭牌重新换算 PvL、PvH。

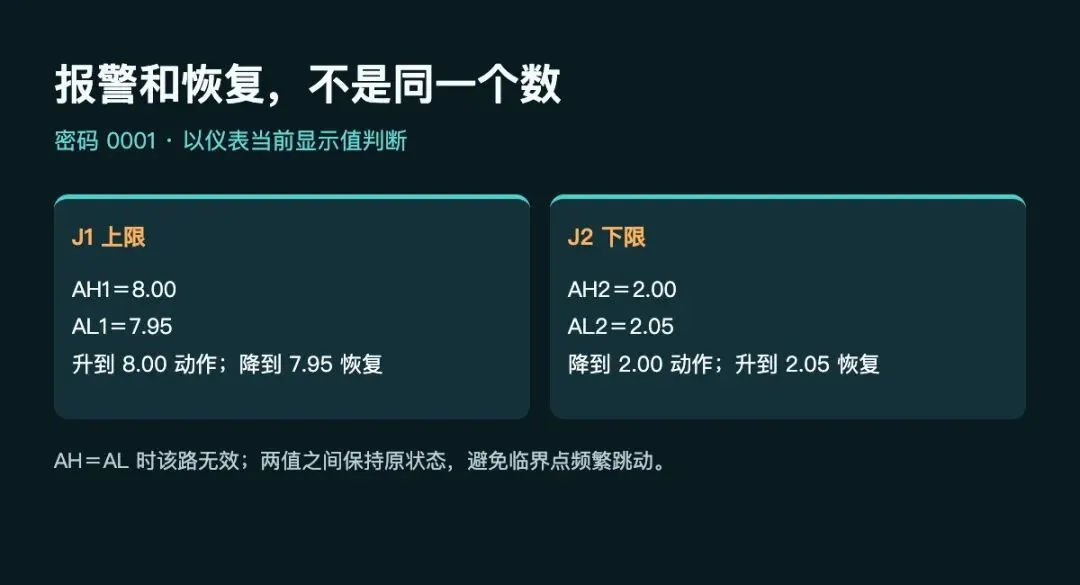

08｜上下限报警：动作值和恢复值必须分开

密码 0001。AH1、AL1 控制 J1；AH2、AL2 控制 J2。AH 与 AL 不是“上限、下限”的固定名字，而是一对吸合值和释放值；两者大小关系决定上限或下限逻辑。

1. 正常测量画面按 SET，输入 0001。
2. 找到 AH1，设为 8.00；找到 AL1，设为 7.95。
3. 找到 AH2，设为 2.00；找到 AL2，设为 2.05。
4. 找到 End 退出。
5. 缓慢升降输入，确认 J1、J2 指示灯和外部触点分别在设定点动作、恢复。

报警值按当前显示值判断。若当前是 0–1.00MPa 工程量显示，报警值也应按 0.00～1.00 设置，而不是按 0～10V 设置。

09｜报警灯怎么接：触点只是开关，不会自己输出电压

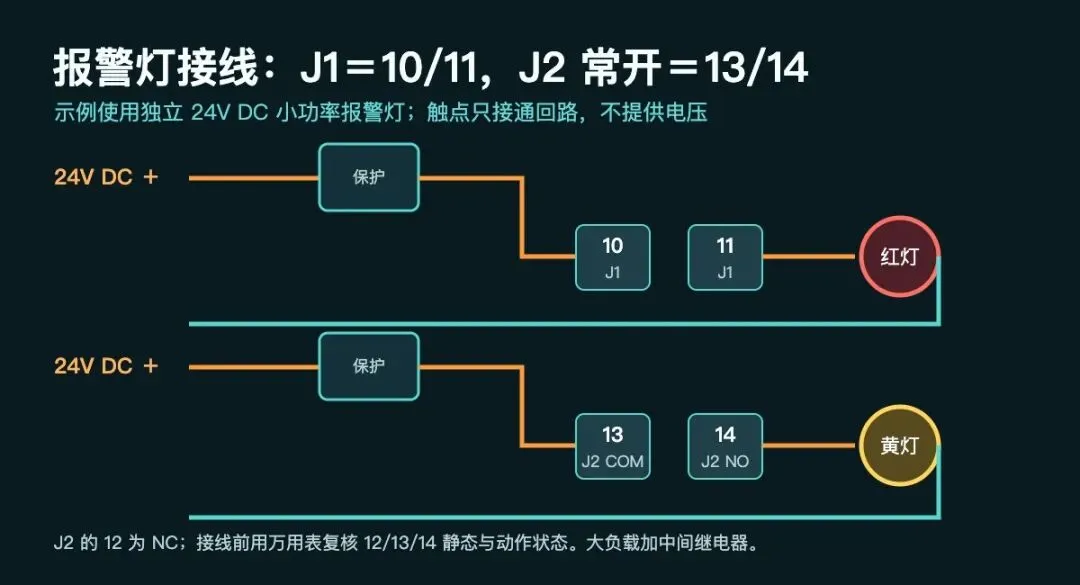

J1 的 10、11 是常开无源触点；J2 为转换触点，12(NC)、13(COM)、14(NO)。报警灯常开示例使用 J1 的 10、11 和 J2 的 13、14。独立 24V DC 电源正极经保护元件、仪表触点、报警灯后回到电源负极。

接大功率灯、蜂鸣器、电磁阀或接触器线圈时，先核对触点容量；超过容量要加中间继电器或接触器。接线前必须断电，并用万用表确认 J2 的 12/13/14 静态与动作状态。

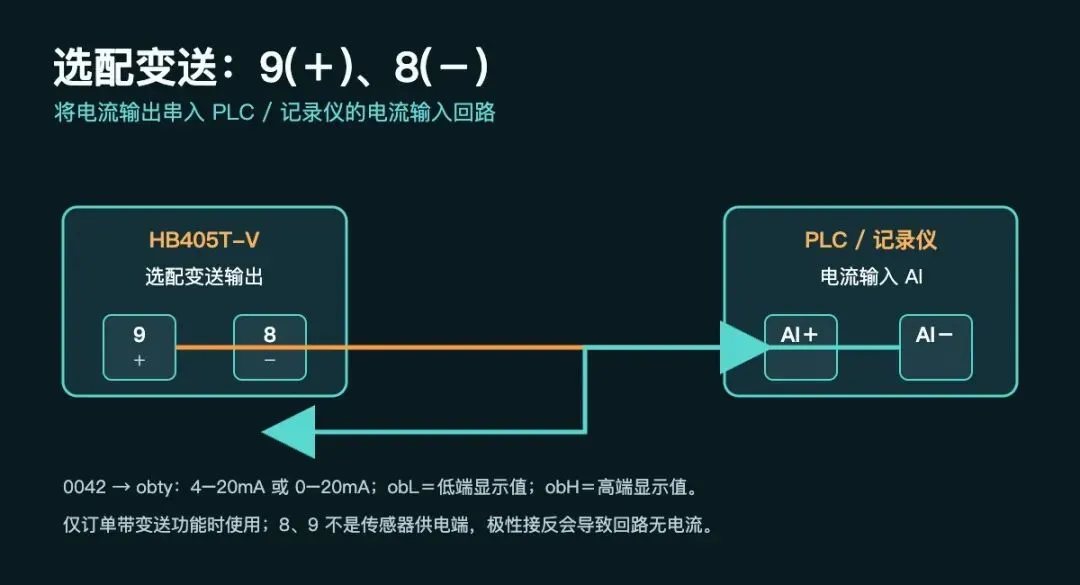

10｜选配变送输出：9(＋)、8(－)，密码 0042

变送是可选功能。只有铭牌、订单或实际测试确认带变送输出时，才使用 8、9。它把当前显示值换成标准电流，送给 PLC、记录仪或其他接收设备。

例：显示 0.00～10.00，对外输出 4–20mA

1. 先确认订单确实带变送功能，并断电接好 9(＋)、8(－)与接收设备。
2. 按 SET，输入 0042。
3. 把 obty 选为 4–20mA。
4. 把 obL 设为 0.00，把 obH 设为 10.00。
5. 到 End 退出。
6. 分别输入 0V、5V、10V，接收端应约为 4mA、12mA、20mA。

8、9 是变送电流输出，不是传感器供电端。若无输出，先核对订单功能、极性、回路是否闭合、接收端量程和负载是否合适。

11｜常见问题：按这个顺序排查

交付前 6 项检查

1. 实物型号和端子背标与本文一致。
2. 输入类型、量程档位和端子三者一致。
3. PvL、PvH、dot 已读回。
4. 0%、50%、100% 三点验证通过。
5. J1、J2 分别做了动作与恢复测试。
6. 若带变送，4/12/20mA 或 0/10/20mA 三点验证通过。
