AvevaMarine插件AI实战--鼠标悬停在模型上,显示我想看的信息(含源码)

前段时间刷到一篇博客，讲 AVEVA Marine 里怎么让鼠标悬停在模型树上弹出信息。看完觉得非常有用，索性照着自己的需求让AI做了一个：属性行能自己配、能选显示哪一级元素、配色字号随便改，还带一个诊断窗口。这篇文章把整个思路、踩过的坑和关键源码都写下来，供想入门 AM 二次开发的同行参考。

(备注就连此文也是AI所写~~~~源码和插件放在本文最后网盘链接供大家学习下载)

一、先明确需求

AM 自带的悬停提示只有 Name / Type / Description 三行，而且不同版本的显示还不太一样。实际做设计、做校对的时候，我们更想看的是：

• 这个弯头属于哪根管子（显示层级：本体 / 管段 / 整根管道，可以自己选）
• 元素的描述文本 DTXR、净重 NWEI（这两个是 UDA，不是系统属性）
• 参考号 REF、修改人、修改时间、占用用户、锁定状态……
• 最好颜色、字号、边框都能自己调，跟 AM 的界面风格搭一点

最后做出来的插件叫 ModelHoverInfo，两个使用场景：

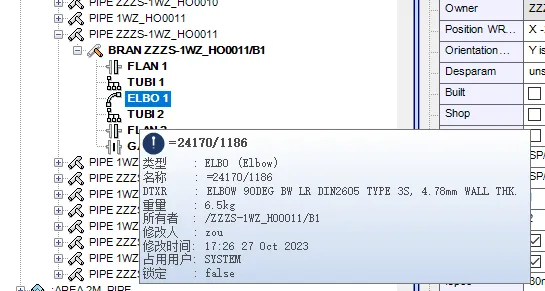

1. 模型树（Design Explorer）：鼠标停在节点上约 0.35 秒，弹出信息卡片；

2. 3D / 2D 视图：复用 AM 自己的拾取，把原生提示的文字换成我们的属性表。

二、最关键的一个判断：拾取别自己写

很多同学第一反应是“我自己做拾取”：把鼠标屏幕坐标反投影到模型空间，遍历模型求交，再考虑遮挡、剖切、线框显示…… 这条路能走通，但工作量和难度完全不是一个量级，精度也很难追上原生。

实际上，AM 的 3D 视图本来就有悬停提示（视图设置里的 Show Tooltips），它是原生代码实现的：鼠标压在哪根管子上、拾取到哪个元素，AM 自己算得又准又快。

所以我们要做的事只有一件：把 AM 已经算好的那段文字接管过来，换成我们想要的排版。

结论一句话：不重写拾取，只替换文字。指哪根管子就是哪根管子，精度和 AM 自带的一模一样。

三、找到注入点：Druid 画布上的 Tooltip 对象

AM 的视图控件是 Druid 的 UI_DruidCanvas（internal 类，在 DruidNet.dll 里）。它有一个 Tooltip 属性，类型是 UI_DruidCanvas+TooltipControl，反编译看到的关键成员：

public event EventHandler NeedTooltipText;   // 要文字的时候问一声public string Text { get; set; }             // 当前提示文字public bool   Enabled { get; set; }publicvoidSetTooltipDelay(int initial, int reshow);

AM 自己的处理器会在这个事件里，把原生算好的文字写进 Text。这就是当前鼠标压着的元素。

于是插件的做法：

2. 每隔 2 秒扫一遍主窗口的子控件，收集所有 UI_DruidCanvas；
4. 反射拿到 Tooltip 属性、NeedTooltipText 事件（类型是 internal，编译期引用不到，只能反射）；
6. 挂上我们自己的处理器：读出 Text → 解析出 DbElement → 用 InfoBuilder 生成属性表 → 写回 Text。

代码骨架（节选）：

// 1) 找类型（DruidNet 通常已经由 AM 载入）canvasType = asm.GetType(”Aveva.PDMS.Presentation.Druid.UI_DruidCanvas”, false);// 2) 摸清成员tooltipProp  = canvasType.GetProperty(”Tooltip”, BF);  // BF = Public|NonPublic|InstanceType tipType = tooltipProp.PropertyType;textProp      = tipType.GetProperty(”Text”, BF);needTextEvent = tipType.GetEvent(”NeedTooltipText”, BF);// 3) 挂事件needTextEvent.AddEventHandler(tip, new EventHandler(OnNeedTooltipText));

坑一：提示延时不能小于 500 毫秒

AM 画布上的提示框是系统原生的 tooltips_class32 + TTF_SUBCLASS，由系统在 TTDT_INITIAL 之后弹出来；而文字是 AM 自己的 400 毫秒定时器到点后才写进去的。

所以如果 TTDT_INITIAL 小于 400（比如设置里把延迟填成 0），提示会以空文字弹出来，或者干脆不弹 —— 看起来就是“3D 视图没有信息了”。

插件现在把下限钳到 500 ms、上限 5000 ms。这是平台机制决定的。

坑二：处理器顺序（AM 会把自己重新挂到最后）

AM 在 UI_Canvas_Reparented 里会再挂一次它自己的 OnNeedTooltipText。那样它排在我们后面，会把我们写好的文字覆盖回去。

解决办法：每次扫描时，把我们的处理器先 Remove 再 Add，永远挪到事件列表末尾，保证我们的文字说了算。

四、认元素：为什么悬停弯头却显示成整根管道

AM 原生提示的文字长这样（一整段，名字里带层次）：

Name: ELBOW 1 of BRANCH 1 of PIPE /ZZZS-1WZ_HO0018Type: UNKNOWNDescription:

第一版的做法很朴素：把整段文字切成单词，从长到短喂给 DbElement.Parse，谁先命中就算谁。

结果就是：PIPE 比 ELBOW 长，于是悬停弯头显示的是整根管道—— 这也是一开始最容易被吐槽的问题。

修正后的解析规则（ViewTooltipHook.ExtractNameCandidates）按这个顺序收集候选名：

2. 整段文字（去掉 Name: / Type: / Description: 这类前缀）；
4. 逐行：冒号后面的值优先，再退化成整行；
6. 斜杠形式：把 A of B of C /D 拼成 /D/C/B/A —— 这是 PDMS 从根到叶的写法。

然后是最关键的一条：

// 文字里有 ”/xxx” 这种完整名字 -> 已经够可信了, 不再用零散单词去猜bool hasPath = false;foreach (string c in list) { if (c.IndexOf('/') >= 0) { hasPath = true; break; } }if (hasPath) return list;

一旦文字里出现完整的层次路径，就完全放弃“按单词猜”。宁可认不出（保持 AM 原文提示），也不要认错 —— 显示错误的信息比不显示更糟糕。

五、显示层级：弯头 / 管段 / 整根管道，自己选

这是需求里最实用的一条：有时候我要看弯头本身，有时候我要看它属于哪根管段，有时候只关心整根管道。

实现很直接：从光标下的元素出发，沿着 Owner 往上走 N 级；

// InfoBuilder.ApplyLevel: 往上走 N 级, 走到 WORLD 或无效元素就停for (int i = 0; i < levels; i++){    DbElement up = cur.Owner;    if (up == null || up.IsNull) break;    DbElementType t = up.GetActualType();    if (t != null && t.IsWorld) break;   // 到 WORLD 为止    cur = up;    applied++;}

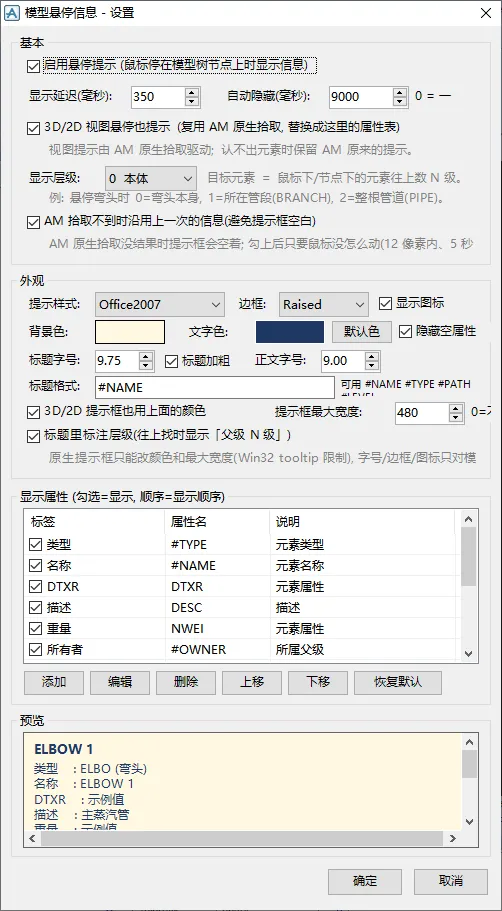

设置里是一个下拉框（0 - 8 级），悬停效果：

两个防呆细节：

• 往上找的时候，标题自动追加「（父级 N 级）」，一眼能看出显示的是谁；
• 属性表里可以加一行 #LEVEL，写清“本体”还是“父级 N 级（从光标下的元素往上 N 级）”，免得被当成解析错误。

六、模型树：AM 不给你事件，只能自己扫

视图那边还算“有个口子”，模型树这边就粗暴得多：模型树是 Infragistics 的 UltraTree，AM 没有提供“节点悬停”的公开事件。

所以插件的做法是：

2. 每 2 秒扫一遍主窗口的子控件，找所有 UltraTree；
4. 给每个树挂 MouseMove / MouseLeave；
6. 用 Timer 做延迟弹框（同一个节点不重复弹，鼠标离开就收）；
8. 从命中的节点上反射取出 DbElement，交给同一个 InfoBuilder。

一个必须处理的小麻烦：AM 自带的树提示会盖住我们

AM 的 Design Explorer 自己给树挂了一个 System.Windows.Forms.ToolTip（ExplorerCtrl.mToolTip，文字来自 ToolTipManager.ToolTipForDbElement，就是 Name / Type / Description 那三行）。它弹出的位置正好在鼠标下面，会盖住我们的提示框。

办法：顺着树往上找父控件，反射拿这个私有字段，我们开着的时候把它的 Active 设成 false，树上就只剩我们的提示框；插件关掉时再还原。

// 顺着父控件往上找 4 层，看谁有 mToolTip 字段FieldInfo fi = cur.GetType().GetField(”mToolTip”, BF);if (fi != null && fi.GetValue(cur) is System.Windows.Forms.ToolTip tip){    tip.GetType().GetProperty(”Active”).SetValue(tip, false, null);  // 屏蔽它}

反射私有字段属于“能用但脆弱”的做法，所以插件每次扫描都会重新找一遍，实在找不到就只在日志里留一行，不影响其它功能。

七、外观设置为什么“不生效”：一次反编译找到真凶

这是整个插件花时间最多的部分，也是我觉得最值得分享的一段。

现象：设置里改了背景色、文字色，模型树上的提示框颜色纹丝不动。

第一版树上用的是 Infragistics 的 UltraToolTip（跟树是同一套控件）。试过把 UseAppStyling 设成 false，颜色确实能好一点，但换样式还是会被主题盖掉。

于是把 Infragistics.Win.ToolTip 反编译出来，看它的 IL —— 一下子就有答案了。它的 GetResolvedToolTipAppearance 是这样的：

• 当 DisplayStyle 解析成 Office2007 时：BackColor = Office2007ColorTable.Colors.ToolTipGradientLight、BackColor2 = ToolTipGradientDark、ForeColor = ToolTipForecolor、边框用 ToolTipBorder；
• WindowsVista
   就换成 WindowsVistaColorTable 里的一套；
• 标题外观 GetResolvedToolTipTitleAppearance 同样处理；
• 只有 Standard 样式才真正认我们设的 BackColor / ForeColor。

也就是说：用它的 ToolTip，就必须在“主题样式”和“自定义配色”里二选一。而设置界面上这两个选项都摆着，用户一定会同时想要 —— 那就干脆自己画。

自绘提示框：HoverTipForm + TipRenderer

先说承载它的窗口 HoverTipForm。三条要求：无边框、置顶、绝对不能抢焦点（一抢焦点，AM 的视图就掉激活状态，操作手感全变了）。

public sealed class HoverTipForm : Form{    protected override bool ShowWithoutActivation { get { return true; } }    protected override CreateParams CreateParams    {        get        {            CreateParams cp = base.CreateParams;            cp.ExStyle |= 0x08000000;   // WS_EX_NOACTIVATE  不抢焦点            cp.ExStyle |= 0x00000080;   // WS_EX_TOOLWINDOW  不进任务栏/Alt+Tab            return cp;        }    }}

内容由 TipRenderer 纯 GDI+ 画出来，几个要点：

• 背景不是纯色，是「比设定色略亮一点的颜色 → 设定色」的竖直渐变，看起来有一点质感；
• 圆角用 GraphicsPath 拼（四段圆弧 + 两段直线）；气球样式再在下面加一个尖角，尖角跟着鼠标走；
• 边框：立体（Raised）用亮暗两条线画（上左亮、下右暗），单线（Solid）就是一个描边，None 不画；
• 正文两列排版：标签列用「文字色和背景色混 25% 的浅色」，值列用文字色，交给 TextRenderer 画，对齐得整整齐齐；
• 超宽自动折行（优先在空格处断），并且按屏幕工作区贴边摆放，不让提示框跑出屏幕。

核心几行：

TipShape shape = ShapeOf(st.DisplayStyle);   // Rounded / Glass / Square / Balloonint border    = BorderWidth(st.BorderStyle); // None=0, 其余=1GraphicsPath path = CardPath(card, shape, tailX);using (LinearGradientBrush br = new LinearGradientBrush(card,           Shade(back, 0.10), back, LinearGradientMode.Vertical)){    g.FillPath(br, path);}

设置窗口里的样式下拉框，对应关系是：

还有一个“防不一致”的设计：设置窗口的预览面板用的是同一个TipRenderer.Render，所以预览和真实提示框长得完全一样，不会出现“预览挺好看、实际不是那样”。

至于 3D / 2D 那条提示：它是系统原生的 tooltip 窗口，插件只能反射拿到句柄发 Win32 消息：

字体、边框、图标改不了 —— 那是 comctl32 自己画的。这是平台能力的边界，写进文档别让用户以为是 bug。真要在 3D 里换字体，只能像模型树那样自己造一个无边框窗口来画，那就要自己实现跟随和生命周期，插件暂时没做。

八、设置窗口的幽灵 bug：勾了保存不上

现象：把「3D/2D 视图悬停也提示」勾上 → 保存 → 再打开设置，又是没勾的状态。用户会觉得“设置根本没保存”。

原因：设置窗口没有重入保护。载入设置时给控件赋值会触发 ValueChanged → UpdatePreview() → 把界面上的“控件默认值”（没勾的复选框、系统灰、默认字号）写回草稿，把刚读出来的设置覆盖掉了。

修法：一个 loading 标志，载入期间所有“控件变化”回调直接返回。

loading = true;      // 载入开始...  // 给各个控件赋值(会触发 ValueChanged, 但这时不做任何事)loading = false;     // 载入结束privatevoidOnAnyChanged(object sender, EventArgs e){    if (loading) return;   // 装载界面时不要拿控件默认值覆盖设置    CollectScalars(draft);    UpdatePreview();}

顺带一句：同一个 bug 也是“设了颜色反而变回系统灰”的根源。写 WinForms 设置窗口的同学，这个坑值得记一下 —— 症状很像“设置没保存”，其实是设置被界面自己覆盖了。

九、属性行怎么配：DTXR、NWEI 这种 UDA 怎么取

插件默认显示这 13 行：

取值逻辑这里有个坑：REF、DESC、USERM 这些系统属性在 DbAttributeInstance 上有同名的静态字段，取起来很快；而 DTXR、NWEI 是用户自定义属性（UDA），没有字段，得走 DbAttribute.GetDbAttribute()。

// 先找系统属性的静态字段(每次重新取值, 避免缓存到失效对象)FieldInfo fi = typeof(DbAttributeInstance).GetField(key, BF | BindingFlags.Static);if (fi != null) return fi.GetValue(null) as DbAttribute;// 字段里没有 -> 当作 UDA / 其它属性名return DbAttribute.GetDbAttribute(key);

取不到属性就跳过这一行，绝不让一行坏数据毁掉整个提示框 —— 提示框宁可少一行，也不能弹个错误出来。

另外还有 5 个特殊项由插件自己算：#TYPE #NAME #PATH #LEVEL #OWNER。其中 #PATH（完整层次路径）要沿 Owner 一路往上拼到 WORLD 为止，AM 没有现成的接口。

十、不弹提示的时候，怎么排错

插件类的工具最怕“没反应”却不知道为什么。所以做插件的时候顺手做了一个诊断窗口，两节信息：

模型树一节

• 找到几个 UltraTree（数量 0 = 树没打开，或者版本结构不同）；
• 有没有找到 AM 自带的 mToolTip、有没有成功屏蔽；
• 最近一次拿到的节点、解析出的元素、最终文本。

视图一节

• 反射就绪 / 已绑定画布数（0 = 没找到 Druid 画布）；
• 事件触发次数
   / 已改写次数 / 沿用上次次数 / 已上色次数 / 候选个数；
• 最近一次 AM 原始提示的原文（这个信息最有用，能直接看出 AM 给的是不是元素名）；
• 原生提示框句柄（拿不到句柄，颜色就没生效）。

再加一个日志 %APPDATA%\ModelHoverInfo\hover.log：头 15 次每次都记，之后每 50 次记一条汇总—— 既不刷爆磁盘，又能看出趋势。

几个典型判据：

另外 AM 拾取不到时有个兜底：鼠标几乎没动（12 像素内、5 秒内）就把上一次的信息再写一遍，避免提示框忽然变空白。这个可以关掉，关掉就完全是“AM 给什么显示什么”。

十一、怎么测试一个“界面插件”

界面插件最难的是回归测试。我的做法是两条腿：

第一条腿：把逻辑做成纯函数。解析（ExtractNameCandidates）、层级上溯（ApplyLevel）、文本拼接（JoinLines）、摆位（PlaceNear）全都是 public static 的纯函数，不依赖 AM 窗口，可以直接写断言。

第二条腿：离屏窗口 + 抓图 + 数像素。把窗口设成 StartPosition = Manual、Location 挪到屏幕外（比如 -4000, -4000），然后 DrawToBitmap 抓成位图，再数像素颜色：

// 用”设置里指定的背景色/文字色”画一份提示框, 然后在位图里数颜色占比Bitmap bmp = new Bitmap(w, h);using (Graphics g = Graphics.FromImage(bmp))    TipRenderer.Render(g, new Rectangle(0, 0, w, h), info, settings, false, Point.Empty);int bg = CountNear(bmp, settings.GetBackColor(), 40);   // 容差 40 内算命中Assert(bg * 100 / (w * h) > 45, ”背景色真的画出来了”);

这样“设置里的颜色有没有真的生效”就变成了可以自动断言的数字，而不是靠肉眼看。整套回归脚本目前有123 项检查，包括：

• 属性行有没有丢、配置文件回读是否一致、DTXR/NWEI 在不在名称后面；
• 四种样式各自能否画出背景色和文字色；
• 字号变大 → 提示框变高；
• 立体边框是否“上亮下暗”；
• 提示框是否会被摆到屏幕外；
• 预览面板的颜色是不是真的来自设置。

这套方法对任何自绘控件都好用，强烈推荐。

十二、部署的两个硬规矩

1. DLL 文件名必须等于注册名。

AM 是按 OutfittingAddins.xml 里的字符串去找同名 DLL的。产物叫 ModelHoverInfoAddin.dll，注册名就必须是 ModelHoverInfoAddin；名字对不上，插件就是“装了没反应”，而且不会有任何报错。

<!-- D:\AVEVA\Marine\OH12.1.SP4\DesignAddins.xml -->  ModelHoverInfoAddin

2. 位数和框架要对。

AM 12.1 是 32 位进程 + .NET Framework 3.5，所以插件必须：

• 编译成 /platform:x86；
• 引用 AM 安装目录下的 Aveva.Pdms.Database.dll、Aveva.Pdms.Presentation.dll、DruidNet.dll、Infragistics.*.dll 等；
• 目标框架 3.5（用 C:\Windows\Microsoft.NET\Framework\v3.5\csc.exe 编译最省事）。

部署完重启 AVEVA Marine，菜单栏出现 [悬停信息]，Design 工具栏出现放大镜按钮，就装好了。

十三、源码结构

最后：几条心得

1. 先找“现成的轮子”再动手。3D 拾取这种活，能复用原生就复用，插件只做“显示什么”这一层；
2. 界面效果不生效，先怀疑框架主题，别急着怀疑自己的代码 —— 反编译一遍 IL，答案比猜快得多；
3. 反射访问 internal 成员是这类工业软件二次开发的常规操作，但一定要留诊断出口（诊断窗口 + 日志），否则出了问题只能靠猜；
4. 平台能力的边界要写进文档。3D 那条提示只能改颜色和宽度，是 comctl32 的限制，写清楚了用户就不会当成 bug；
5. 设置窗口的作用域 bug 很常见（载入时被控件默认值覆盖），一个 loading 标志能省掉一下午的排查。

这个插件是在 AVEVA Marine 12.1 SP4 + .NET Framework 3.5 上做的，用反射访问 Druid / Infragistics 的 internal 成员，AM 大版本升级后如果类名变了需要同步调整（诊断窗口就是为这个准备的）。

度盘链接: https://pan.baidu.com/s/1zBfm7Oelo_de-QyqdgXIuQ?pwd=AMXX 提取码: AMXX
