翅片换热器设计，别再翻样本试凑了

做翅片式换热器设计的同行，对这套流程应该不陌生：选型先翻厂家样本——可样本只给标准工况，你的工况一偏就没参考价值；设计靠 Excel 模板——改一个片距，全表重算；风阻超了回头改排数，改完换热又不够，几个参数来回拉锯一晚上。算完还得把几十个中间参数手抄进计算书。

这套 HX_Coil 翅片式换热器设计计算软件解决的就是这条链：输入压缩机排量和工况，软件从热力循环算起，经结构试算、设计校核，给出60 多项带公式来源的详细结果，再往下一键多工况扫描、参数化曲线、配管校核、材料成本。整条链跑完，鼠标没离开过软件。

一句话定位：把「热力循环 → 结构试算 → 设计校核 → 详细结果 → 多工况 → 参数化 → 配管 → 成本」整条设计链装进一个窗口，每个数都告诉你"怎么算出来的、结果合不合格、不合格怎么改"。

PyQt5 桌面版REFPROP 物性后端蒸发器 + 冷凝器多工况校核参数化分析结霜模拟CoilDesigner 对标Excel 一键导出

01 一条设计链，一个窗口

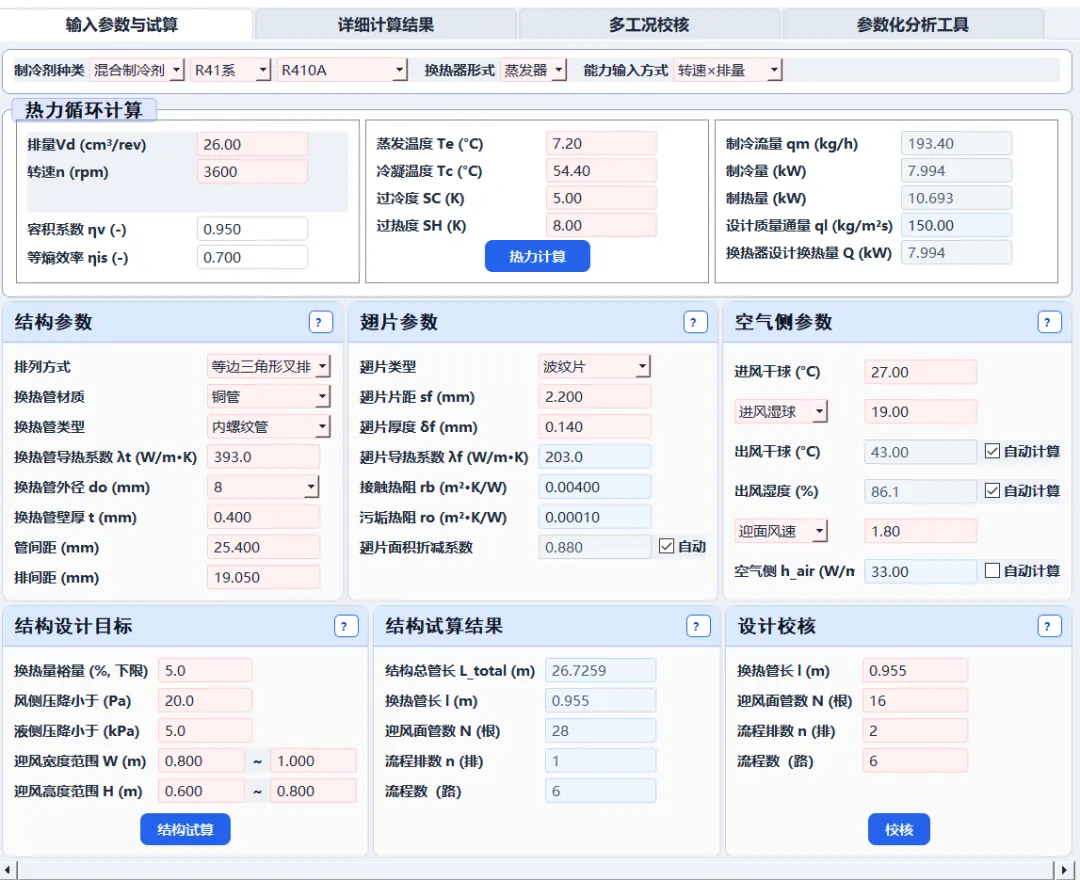

图1 主界面：热力循环 / 结构参数 / 翅片参数 / 空气侧 / 设计目标 / 试算 / 校核，一屏排开

打开软件，主界面从上到下就是设计链的顺序：顶部选择条定制冷剂、换热器形式（蒸发器/冷凝器）和能力输入方式；中间是热力循环、结构参数、翅片参数、空气侧参数四大输入区块；往下是结构设计目标和试算结果；右侧一整栏是带结论的核心数据——算完不用自己解读，软件直接告诉你合不合格。

顶部四个页签就是四个工作台：输入参数与试算 → 详细计算结果 → 多工况校核 → 参数化分析工具。数据在页签间自动流转，前一步的输出就是后一步的输入。

02 第一步：热力循环，排量×转速直接出冷量

图2 热力循环计算：压缩机排量/转速/效率 → 制冷流量、制冷量、制热量

能力输入方式选「转速×排量」，填四个数：排量 Vd、转速 n、容积效率 ηv、等熵效率 ηis；再给蒸发温度、冷凝温度、过冷度、过热度，点一下热力计算——制冷剂流量、制冷量、制热量直接出来。

以截图这台机组为例：R410A，排量 26 cm³/rev、3600 rpm、ηv 0.95、ηis 0.70，蒸发 7.2℃ / 冷凝 54.4℃ / 过冷 5K / 过热 8K，算出制冷流量 193.4 kg/h、制冷量 7.99 kW、制热量 10.69 kW。这个 7.99 kW 就是后面整台换热器的设计目标。

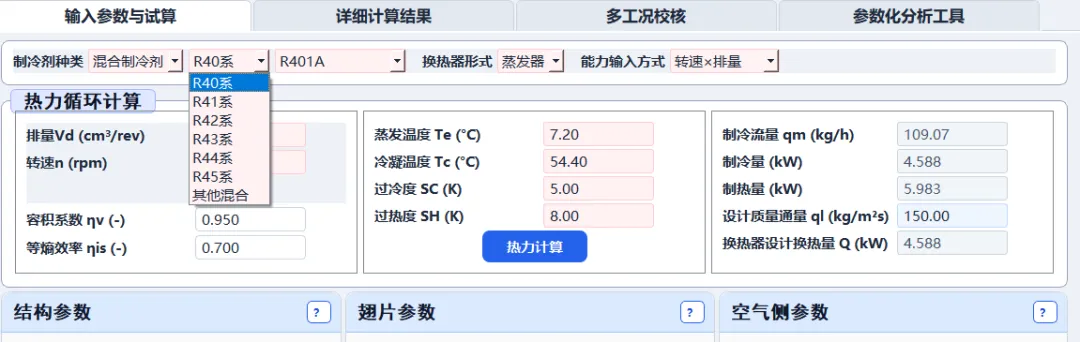

物性不是查表插值——软件内置 REFPROP 物性后端（随包 DLL + 147 种纯质 + 120 种混合物），下拉从 R40 系、R41 系、R42 系、R43 系、R45 系到其他混合物随便切，混合制冷剂照样精确计算。这是和"Excel 查 B 值"拉开代差的地方。

03 结构输入：每个下拉框背后都是一套修正

换热器算得准不准，一半看结构参数怎么进。这个软件把工程修正做进了每个下拉框：

空气侧给进风干湿球（或露点）、迎面风速，出风状态和空气侧换热系数都能勾「自动计算」。你只管描述结构，修正的事软件替你想着。

04 正向试算 + 反向校核，双向都能走

这是设计软件和"计算器"的本质区别——它支持两个方向：

• 正向试算
  ：给设计目标（换热量裕量 %、风阻上限、液阻上限、迎风面宽高范围），软件解出结构——总管长 26.73 m、换热管长 0.955 m、迎风面 28 根、1 排 6 路；
• 反向校核
  ：手上已有图纸？把管长、迎风面管数、流程排数、流程数填进「设计校核」，直接验这台换热器在你工况下的真实表现。

试算给"应该做成什么样"，校核答"做出来到底行不行"——投标报方案用前者，来图审核用后者，一套软件两个场景全覆盖。

05 核心数据 17 项：每项带结论和改法

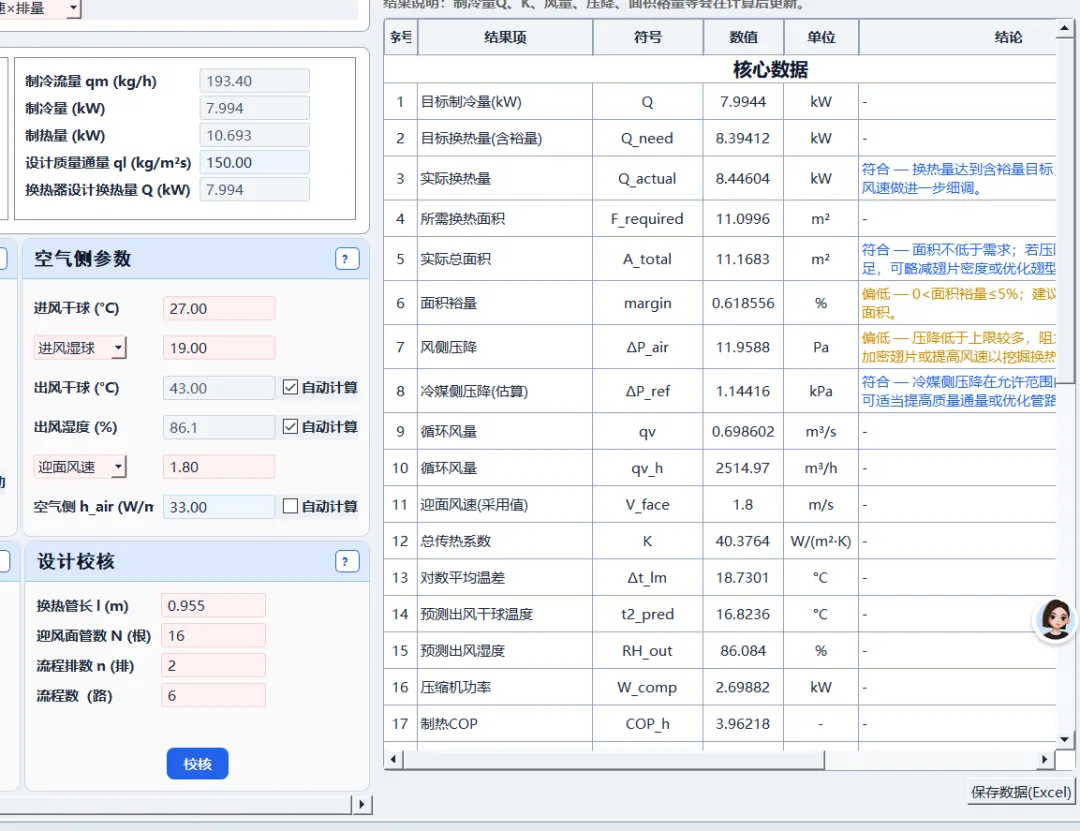

图3 核心数据栏：实测换热量达标显示「符合」，面积裕量偏低直接给优化建议

算完最怕面对一屏裸数据。这个软件的核心数据栏 17 项指标全部带结论判据：

• 实际换热量 8.446 kW vs 含裕量目标 8.394 kW
  ——蓝色结论"符合，换热量达到含裕量目标"；
• 面积裕量 0.62%
  ——橙色结论"偏低（0<裕量≤5%），可略减翅片密度或优化翅型"；
• 风侧压降 11.96 Pa vs 上限 20 Pa
  ——"偏低，可加密翅片或提高风速以挖掘换热潜力"；
• 冷媒侧压降 1.14 kPa vs 上限 5 kPa
  ——"符合，可适当提高质量流速或优化管程"。

换热量、面积、裕量、双侧压降、循环风量、迎面风速、总传热系数 K、对数平均温差、预测出风干球/湿度、压缩机功耗、制热 COP——该绿的绿、该黄的黄，方案行不行三秒钟有结论。

06 详细结果：60+ 项，公式全亮出来

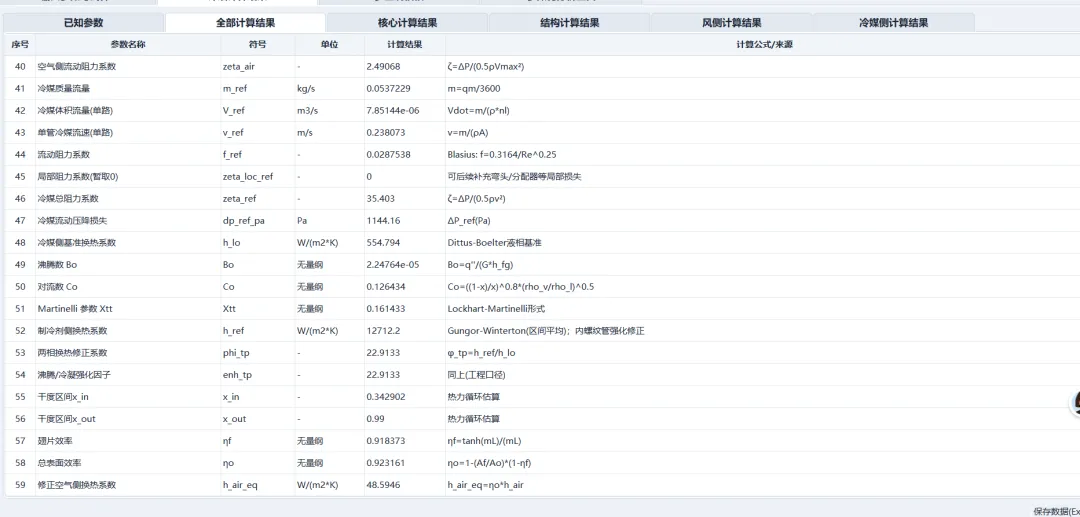

图4 详细计算结果：每行参数带符号、单位、数值和计算公式/来源

这才是给技术人看的底牌。详细结果页按已知参数 / 全部 / 核心 / 结构 / 风侧 / 冷媒侧六个分表展开，每一行都标着计算公式或来源：

写计算书、做技术评审、被甲方追问"这个系数哪来的"——打开这页，答案就写在数值旁边。这是把教科书级透明度做进了软件。

07 多工况校核：7 个工况一张表扫完

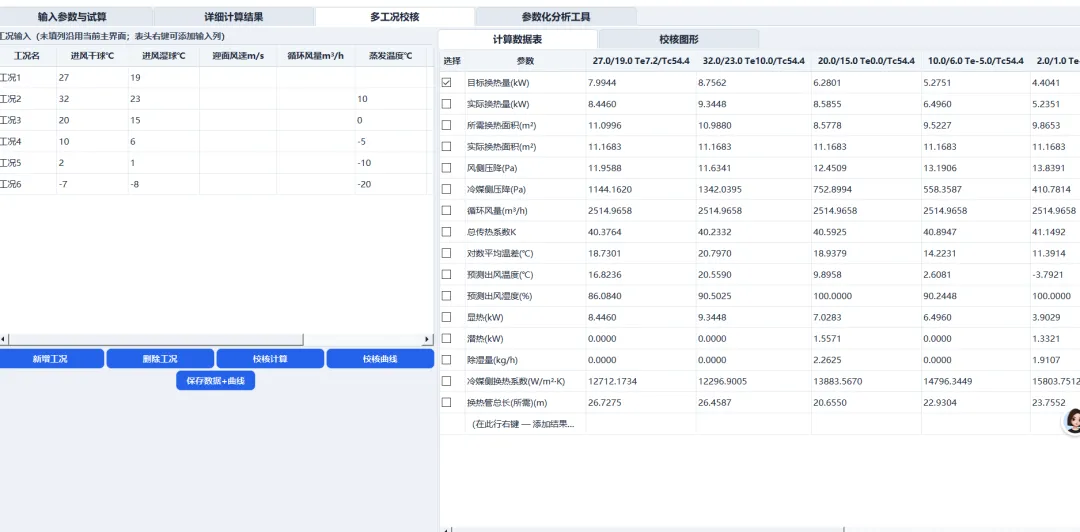

图5 多工况校核数据表：从空调工况一路扫到 Te=-20℃ 低温工况

真实机组不可能只跑一个工况。多工况校核页里，工况就是表格行——进风干湿球、风速、蒸发温度，新增工况点一下就是一行。截图这台从 27/19℃ 进风、Te 7.2℃ 的空调工况，一路加到 -7/-8℃ 进风、Te -20℃ 的冷冻工况，点「校核计算」一次全出。

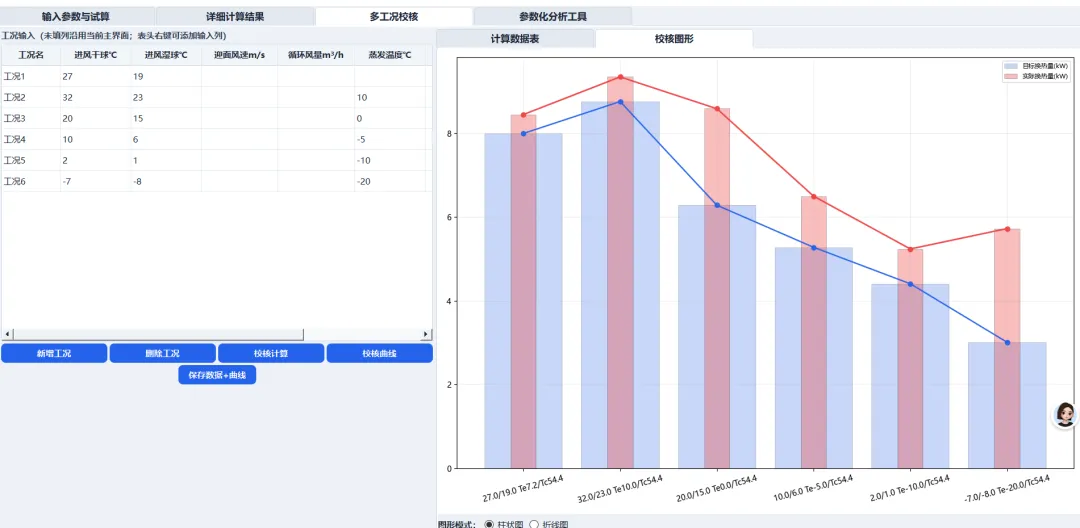

图6 校核图形：目标换热量 vs 实际换热量柱线对比，全工况贴合

数据表给每个工况的换热量、面积、双侧压降、K、出风状态、显热潜热、除湿量；校核图形把目标换热量和实际换热量画成柱线对比图——六个工况全程贴合，这台换热器的能力边界在哪一眼看清。结果连曲线一起存 Excel。

08 参数化分析：给设计装一台"扫频仪"

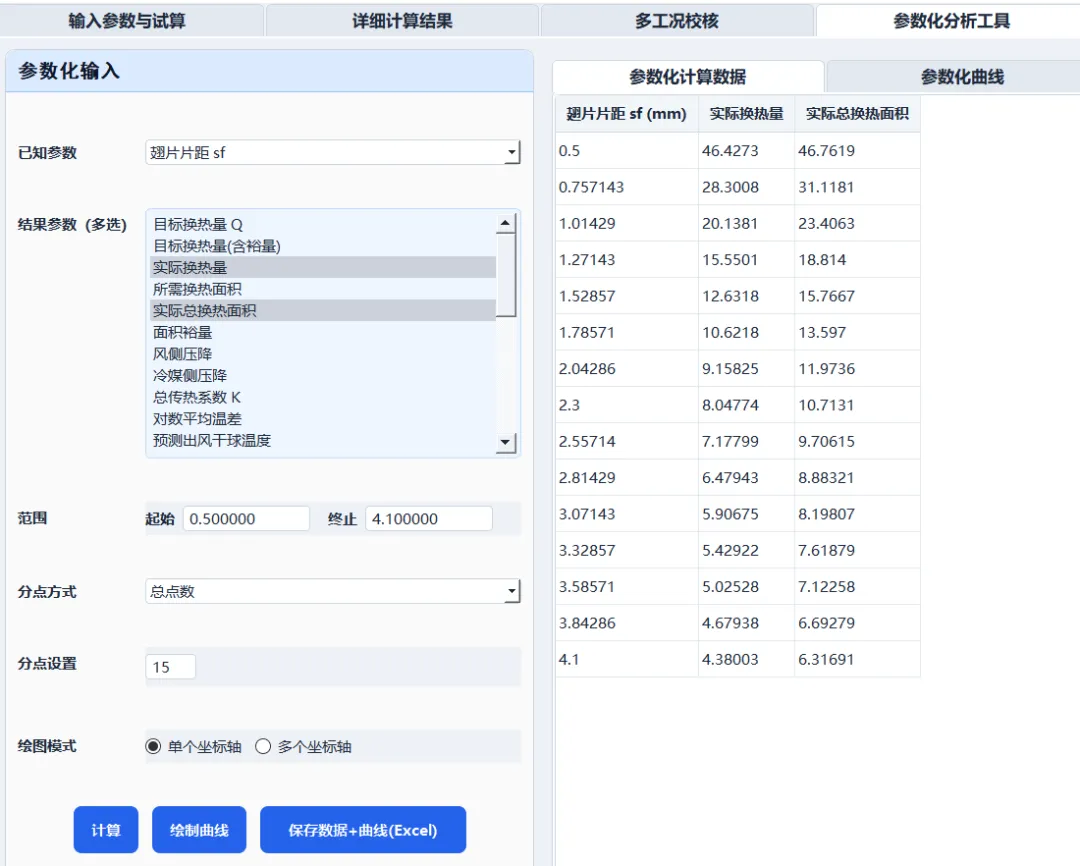

图7 参数化分析：变量选翅片间距，一次扫 15 个点

设计最纠结的是权衡：片距密一点换热强，但面积涨、风阻涨、易堵。这个软件的参数化分析工具就是干这个的——选一个自变量（如翅片间距 sf），勾若干响应量（换热量、面积、K、风阻……），给范围和分点数，一次算一批。

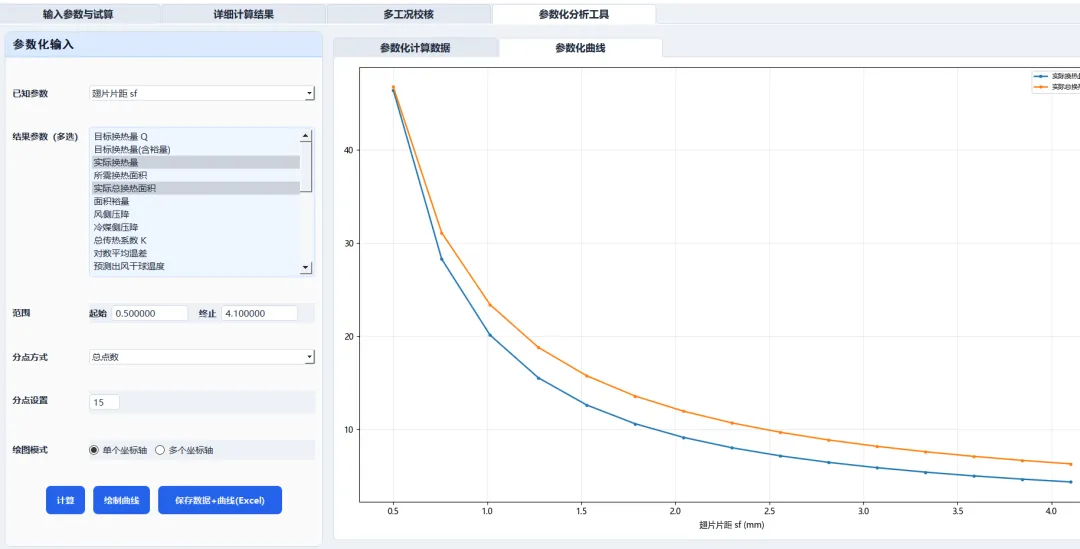

图8 参数化曲线：片距 0.5→4.1mm，换热量 46.4→4.4kW，面积 46.8→6.3m²

看这条实测扫出来的曲线：片距从 0.5mm 拉到 4.1mm，换热量从 46.4 kW 掉到 4.4 kW（10 倍差距），总面积从 46.8 m² 缩到 6.3 m²。曲线在 1mm 以下陡得吓人、2mm 后趋于平缓——最优片距区间自己就浮出来了。以前靠经验"拍"的参数，现在是数据说话。

09 V1.4 新功能：变片距 + 结霜模拟

低温机组的老大难是结霜。V1.4 把这一块做实了：

无论哪种分段方式，都做逐排聚合计算：每一排的 UA、传热系数、换热面积、风阻单独算再叠加，不是把"平均片距"糊弄过去。

结霜模型：蒸发温度低于 0℃ 默认启用隐式结霜（霜厚取翅片间距的 10% 起步），计算中逐排更新霜厚、修正风阻——结霜不是打个折扣，是沿着气流方向越长越厚、阻力越走越大的真实过程。结霜对低温冷风机选型的意义，做过 -20℃ 以下工况的都懂。

10 配管也不放过：毛细支管与汇总管

图9 毛细支管与汇总管：参数 + 工程经验参考 + 计算预览三段式

分液均匀性翻车是翅片换热器最常见的"翻车现场"。软件内置毛细支管与汇总管校核：并联路数、支管内径/长度、汇总管内径（默认取迎风高度）、长度填进去，底部计算预览直接给结论——本例汇总管气速 9.0 m/s 落在 8~25 m/s 参考区间，毛细支管 Δp 约 10.1 kPa、折合流速偏高，软件主动提示"注意噪声与分配均匀性"。

弹窗里还内置了三条工程经验参考：节流后气液两相折算液相流速 0.3~2 m/s、蒸发出口饱和气流速 8~25 m/s、附加总压降超过冷凝-蒸发压差 15% 就要回头复核管径——把老师傅的判断标准写进了软件。

11 越用越准：实测数据标定 + CoilDesigner 对标

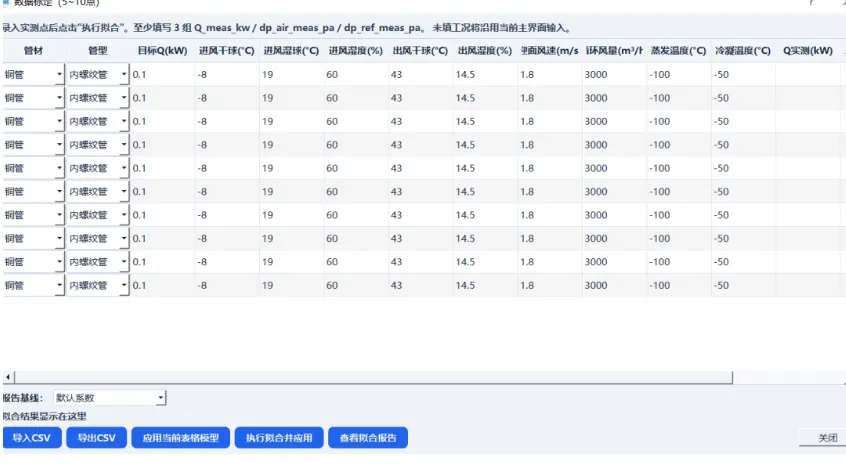

图10 标定与修正：导入实测数据，执行拟合并应用，查看拟合报告

通用关联式总有"水土不服"。软件的标定与修正模块解决这件事：把你的焓差台实测数据（≥3 组换热量、风侧压降、冷媒侧压降）导成 CSV 填进表格，执行拟合并应用——软件把修正系数标到你自己的产品上，还能查看拟合报告看收敛质量。同一个软件，别人算的是"教科书换热器"，你算的是"你自己厂里那台换热器"。

算法底子也经过硬验证：蒸发器热力/阻力算法对标 CoilDesigner 完成 R404A 七工况验证（V1.2.0 版本记录在案），双套 CD 标定覆盖顺排/叉排。下图是对标时的 CoilDesigner 三维分布计算基准：

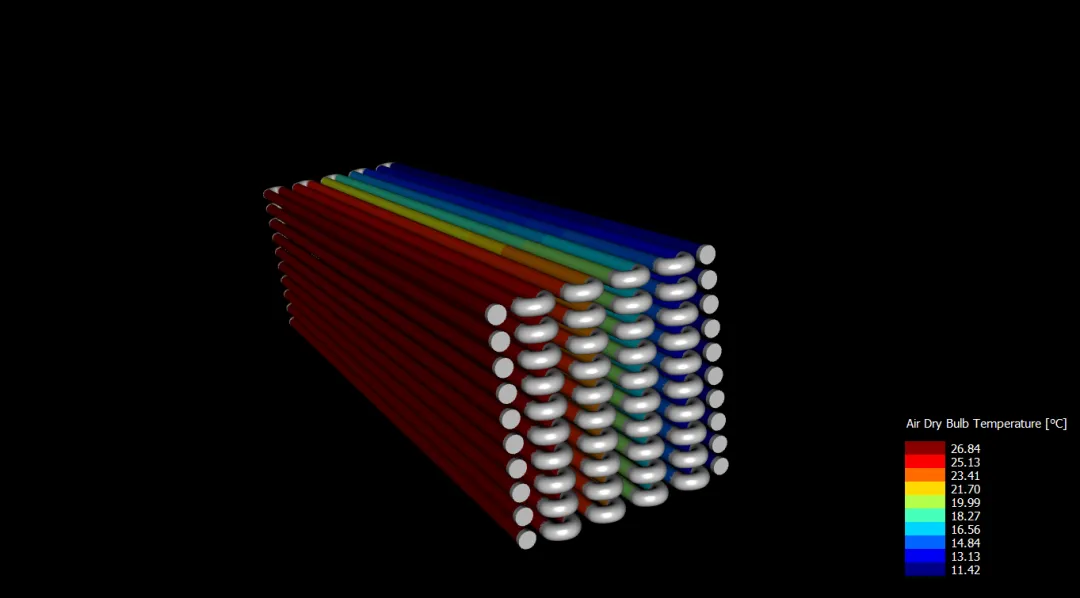

图11 对标基准：CoilDesigner 三维空气干球温度分布（用于验证本软件算法一致性）

12 数据出去：Excel 一键导出 + 成本核算

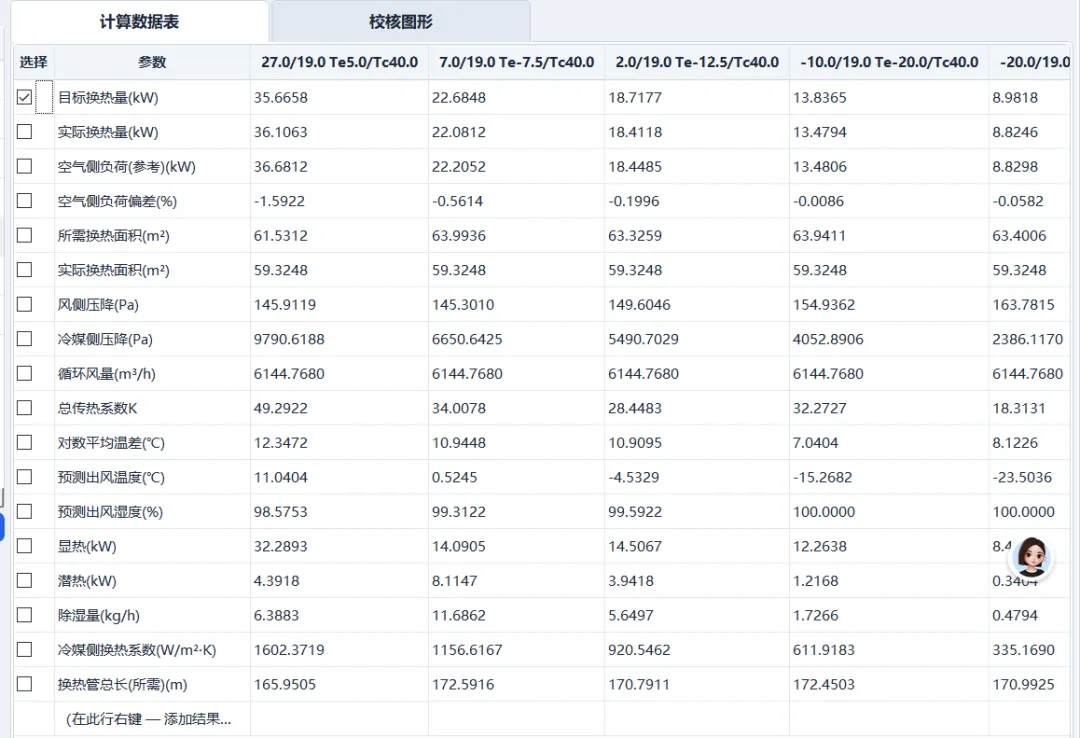

图12 导出的 Excel 多工况表：物性、换热量、显潜热、双侧压降、出风状态全在列

每个页面右下角都有「保存数据(Excel)」：核心数据、详细结果、多工况表、参数化数据+曲线，全是结构化表格直接落 Excel——写计算书、做投标文件、交给下道工序，不用再手抄一个数。

还有两个商务向的实用件：

• 成本核算
  ：输入铜价、铝价，软件按结构直接算出换热器重量和材料成本——设计定稿的同时报价依据就有了；
• 制冷剂量参考值
  ：按结构和工况给出充注量参考，配套系统设计直接用。

此外还有风机选型模块和内置设计手册（菜单「帮助」里：顺排 vs 叉排、五大翅片类型、管材质管型的完整选型知识，配修正系数说明）——新员工拿它当培训教材都够。

13 五分钟上手

① 选制冷剂 + 换热器形式（蒸发器/冷凝器）+ 能力输入方式
② 填排量/转速/效率 + Te/Tc/SC/SH → 热力计算 → 拿到设计目标 Q
③ 填结构/翅片/空气侧参数 → 结构试算 → 出管长管数排数流程数
④ 点「校核」→ 右侧 17 项核心数据带结论，按建议微调参数
⑤ 多工况页加工况行 → 一键校核 7 个工况
⑥ 参数化页选变量扫曲线 → 定最优片距/管径
⑦ 保存数据(Excel) → 计算书、报价、图纸交底一步到位

写在最后

翅片换热器这个行业，样本越来越厚，可工具却长期停在"Excel 模板 + 经验系数"。把设计链装进软件，让每个参数的修正有出处、每个结果有结论、每次迭代只要点一下按钮——这是 HX_Coil 想干的事。

软件已在换热器设计和整机选型项目中实际使用，对标 CoilDesigner 的算法验证、实测数据标定闭环都已落地。感兴趣的朋友，欢迎后台留言，按惯例安排专题。

下一篇预告：《翅片换热器空气侧换热关联式拆解——为什么波纹片是基准 1.00，开窗片标 1.15》
