SKILL IDE调试工具使用说明
SKILL IDE调试工具使用说明
SKILL IDE 是Virtuoso Studio 自带，专门用来写、编辑、断点调试 SKILL / SKILL++ 脚本的集成开发环境，不用额外安装，版图工程师写自动化脚本、PCell、工艺转移相关脚本的主力工具 在写简单命令时，直接在 CIW 中输入或 load 脚本就可以。但是当脚本包含函数、循环、条件判断、选择集处理、版图对象属性修改等内容时，只看 CIW 报错就不太方便定位问题了，这时候用SKILL IDE来查看变量和定位报错就比较方便。
不同版本界面可能略有差异，具体功能以鼠标悬停图标后显示的 tooltip 为准。 打开方式 CIW: Tools -> SKILL IDE打开该软件。 这里用前面的修改金属层脚本为例进行实操讲解来理解各个功能按钮具体含义，脚本原文链接如下： 《Virtuoso SKILL 实用技巧 03：金属层快捷转换脚本》

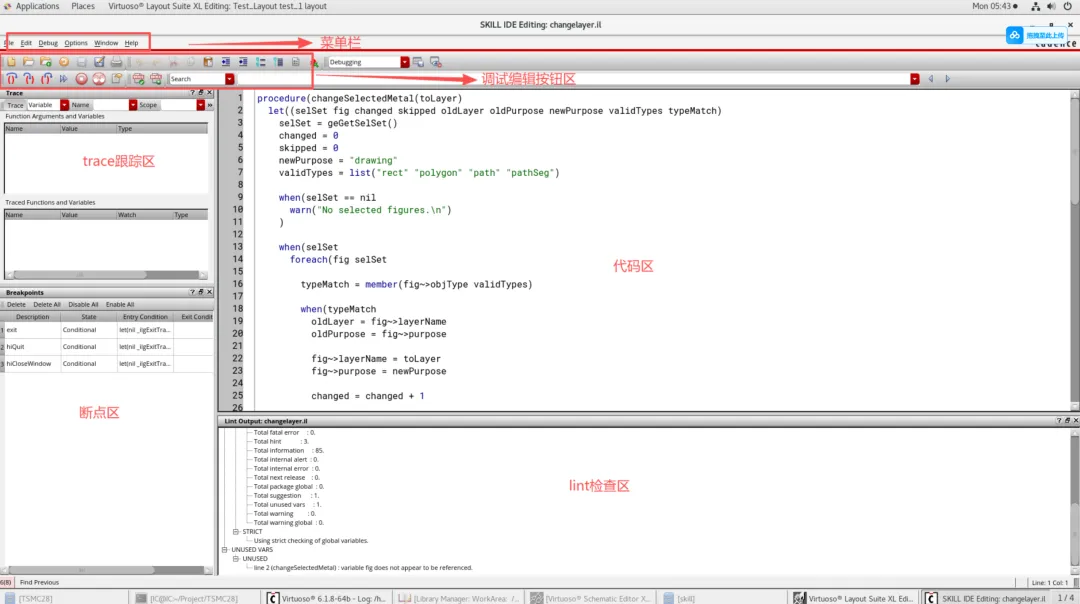

窗口含义

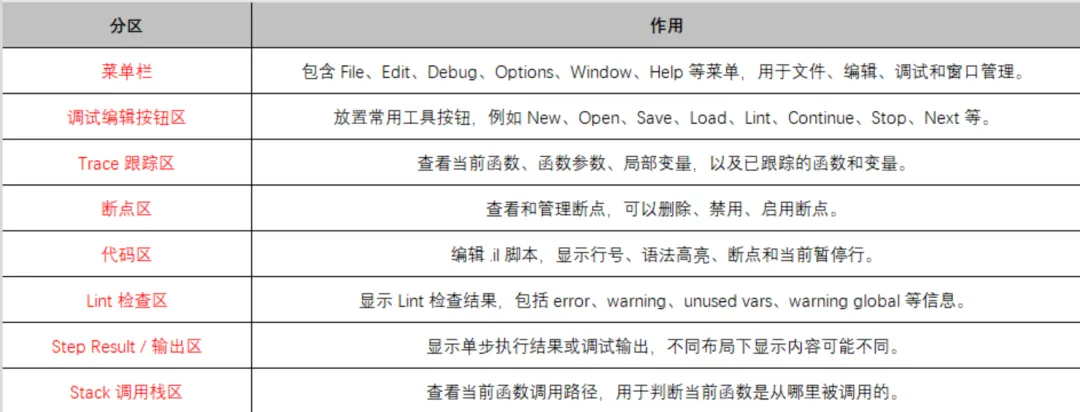

窗口功能
由于窗口显示限制，截图中没显示出来的区域可以通过Window->Assistances额外添加查看。
Save -> Lint -> Load -> Breakpoint -> Run -> Next -> Variables -> CIW 保存文件->检查脚本->加载脚本->设置断点->运行函数->单步执行->查看变量->查看输出

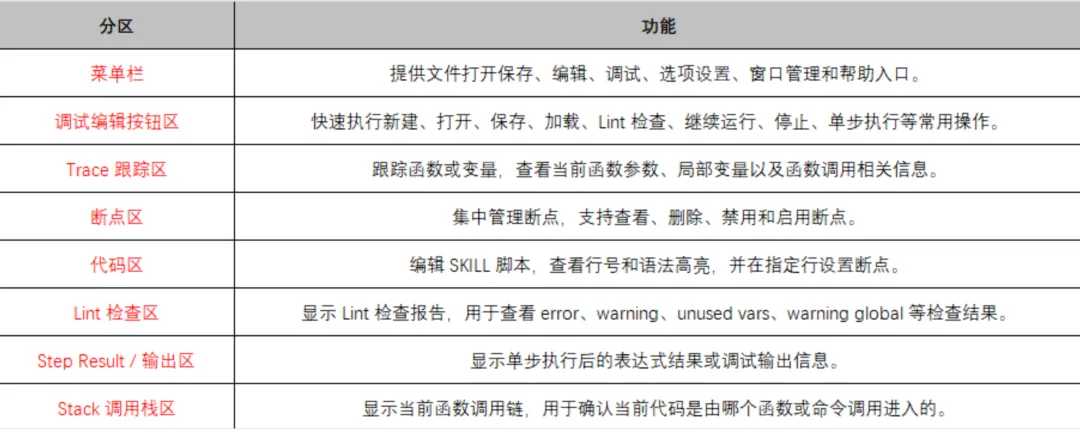

窗口分区

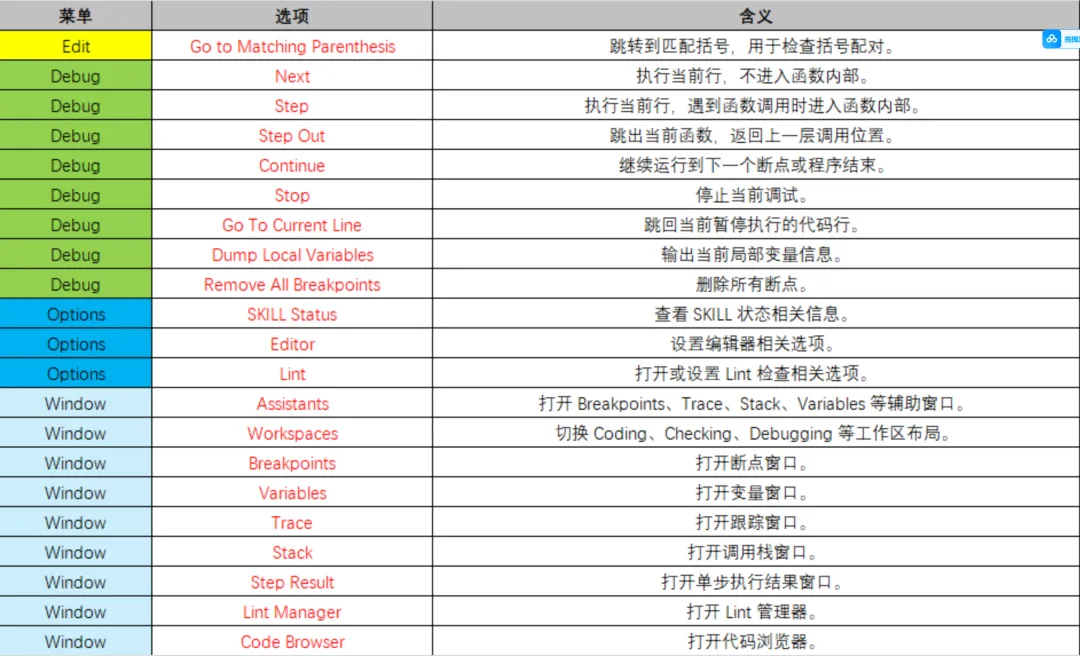

菜单栏部分选项含义

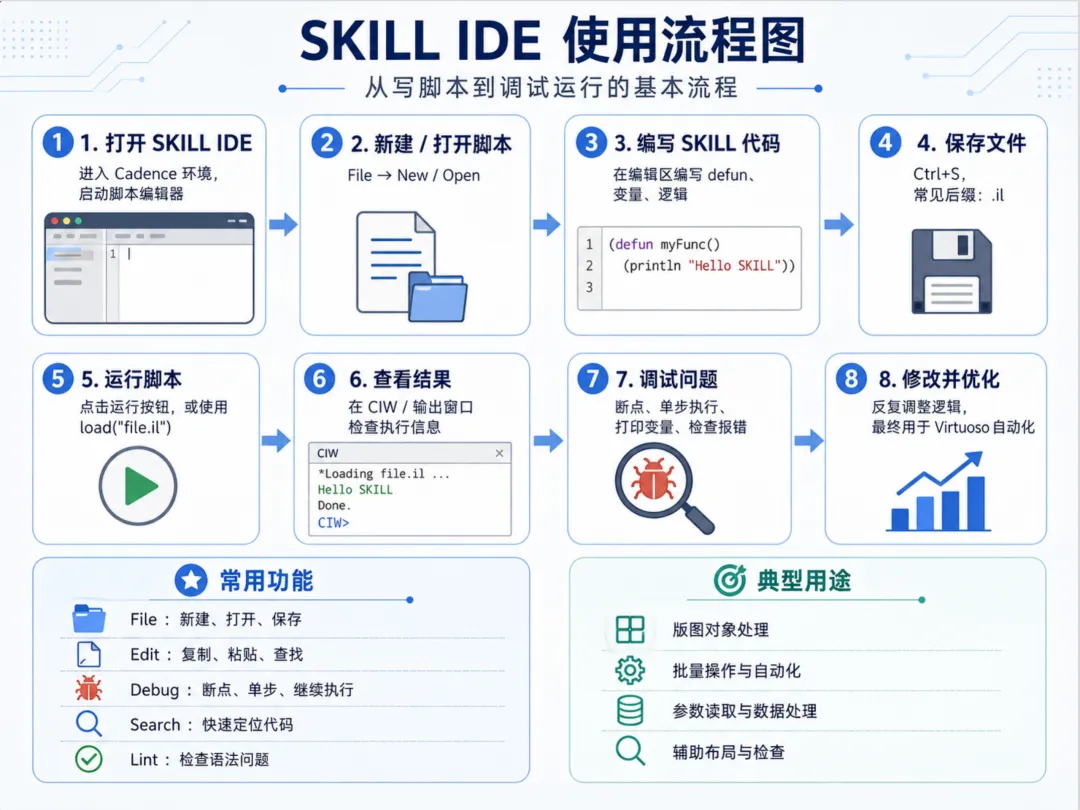

常用调试流程
视频实战内容
