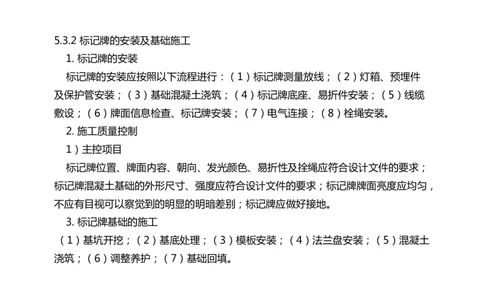

精讲课程（2024版教材）5.3.2 标记牌的安装及基础施工
1. 标记牌的安装

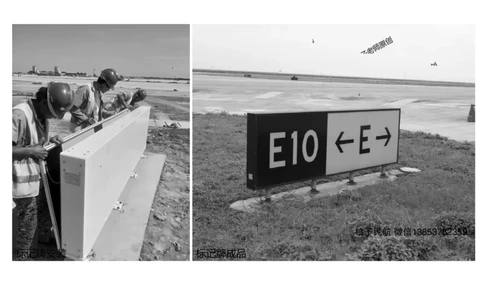

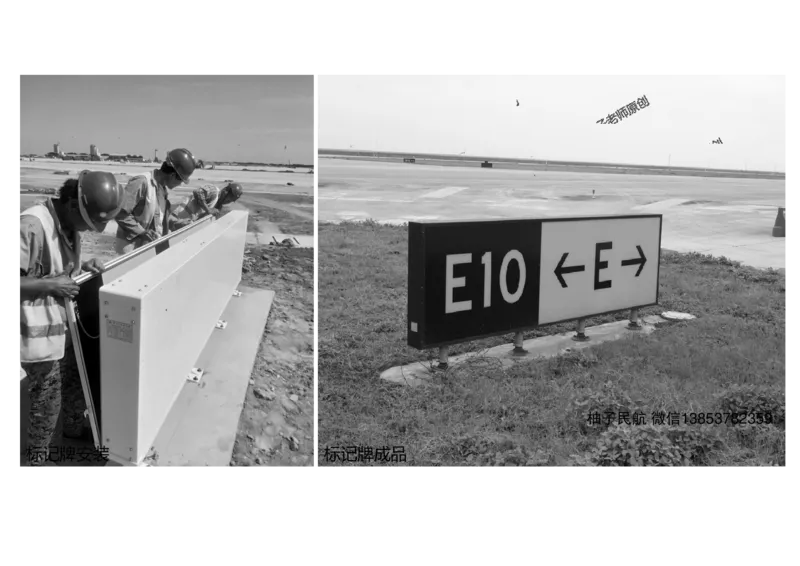

标记牌的安装应按照以下流程进行：（1）标记牌测量放线；（2）灯箱、预埋件
及保护管安装；（3）基础混凝土浇筑；（4）标记牌底座、易折件安装；（5）线缆
敷设；（6）牌面信息检查、标记牌安装；（7）电气连接；（8）栓绳安装。
2. 施工质量控制
1）主控项目
标记牌位置、牌面内容、朝向、发光颜色、易折性及拴绳应符合设计文件的要求；
标记牌混凝土基础的外形尺寸、强度应符合设计文件的要求；标记牌牌面亮度应均匀，
不应有目视可以察觉到的明显的明暗差别；标记牌应做好接地。

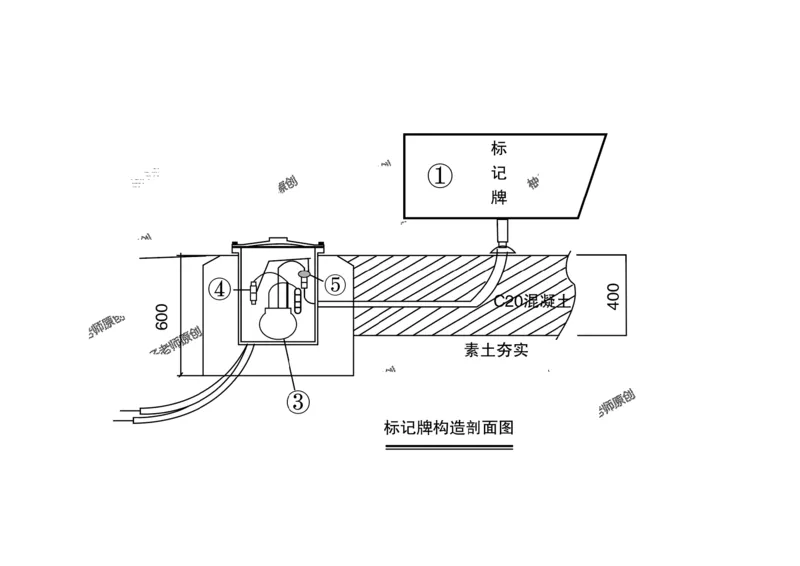

3. 标记牌基础的施工

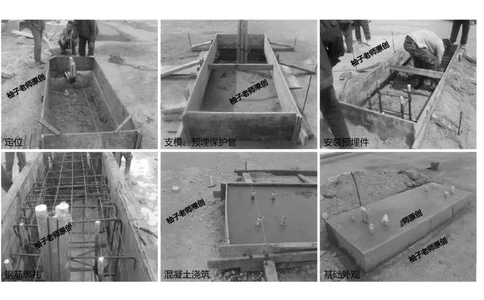

（1）基坑开挖；（2）基底处理；（3）模板安装；（4）法兰盘安装；（5）混凝土

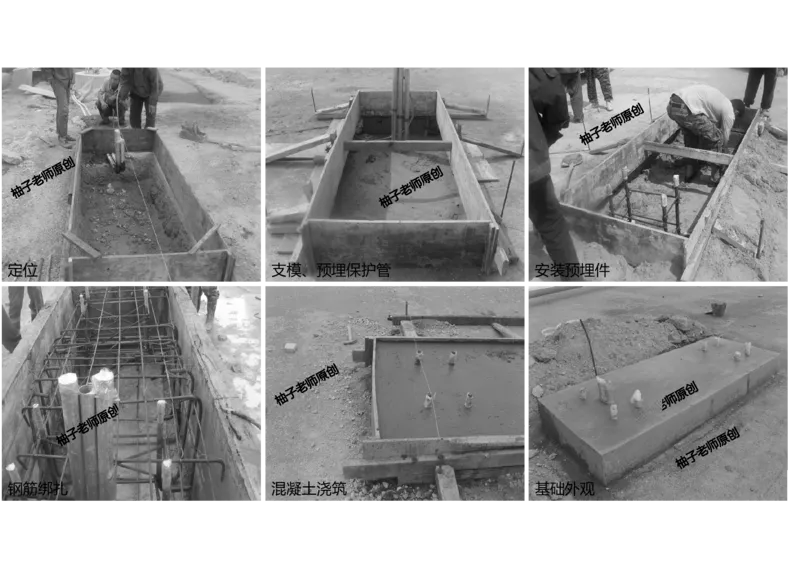

浇筑；（6）调整养护；（7）基础回填。定位 支模、预埋保护管 安装预埋件
钢筋绑扎 混凝土浇筑 基础外观柚子民航 微信13853782359
标记牌安装 标记牌成品5.3.3 目视助航灯光系统设施的安装及调试
1. 目视助航灯光系统工程施工应满足的条件
1）助航灯光设备安装前，场道工程应具备下列条件
相应结构层的标高、早期强度达到设计要求；土方工程的
标高、密实度符合设计要求；道面上嵌入式灯具的灯坑位置已
复测，灯坑位置、孔径大小、深度符合设计要求；助航灯光设
备基础的强度及标高符合设计要求。
相应结构层是指安装工作所涉及的作业层面。早期强度是指
结构层已经达到允许安装施工的强度。助航灯光设备基础包括
灯具在灯盘上安装时的灯盘基础与灯具在隔离变压器箱上安装
时的隔离变压器箱基础。2）灯光变电站设备安装前，土建工程应具备下列条件：
屋顶、楼板及墙面施工完成，无渗漏现象；室内地面施工完成，
室内电缆沟无积水、杂物；预埋件、预留孔、电缆沟槽及盖板的位
置、尺寸均符合设计要求，预埋件牢固；设备的混凝土基础强度达
到设计强度的75%，基础位置、尺寸、高程、地脚螺栓孔符合相关
施工规范和设计要求，基础表面光洁平整；门窗安装完毕；现场模
板、杂物清理完毕；凡有可能损坏已安装的设备或设备安装后不能
再进行施工的装饰工作全部完成；接地系统符合设计要求。

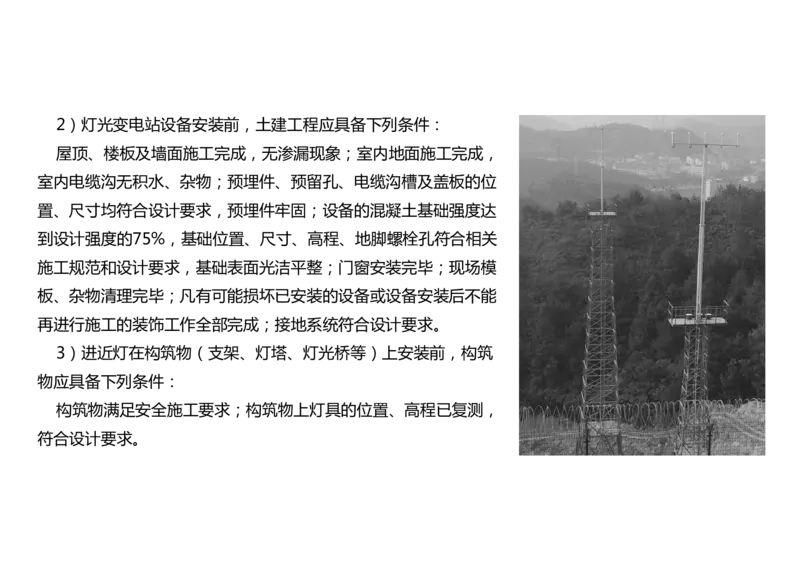

3）进近灯在构筑物（支架、灯塔、灯光桥等）上安装前，构筑
物应具备下列条件：
构筑物满足安全施工要求；构筑物上灯具的位置、高程已复测，
符合设计要求。柚子民航 微信13853782359

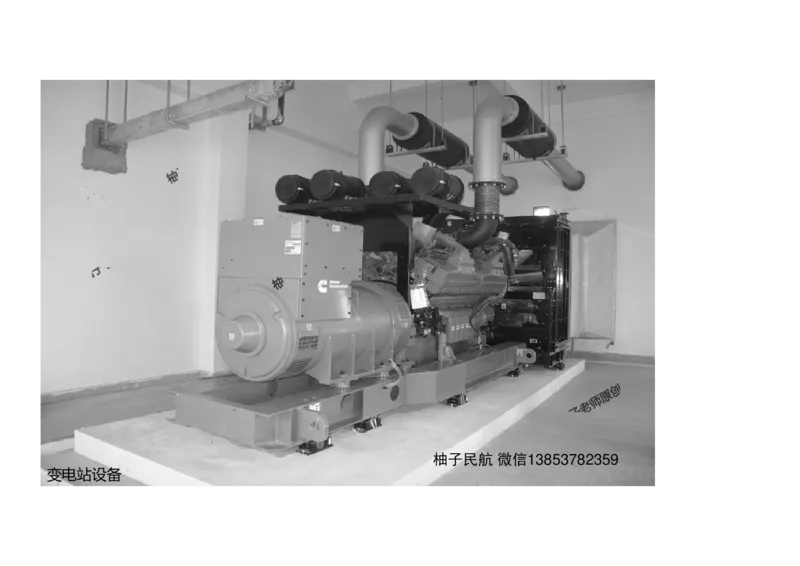

变电站设备2. 目视助航灯光系统设施的安装
1）立式灯具、设备安装

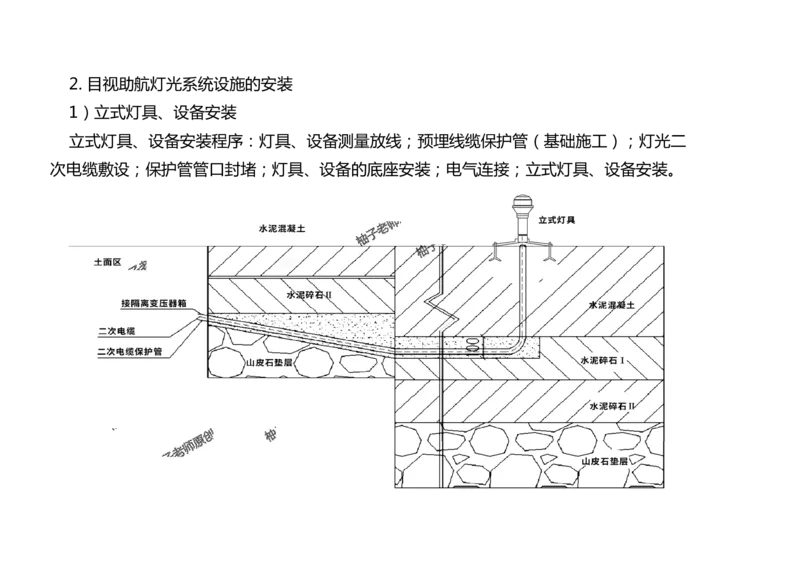

立式灯具、设备安装程序：灯具、设备测量放线；预埋线缆保护管（基础施工）；灯光二

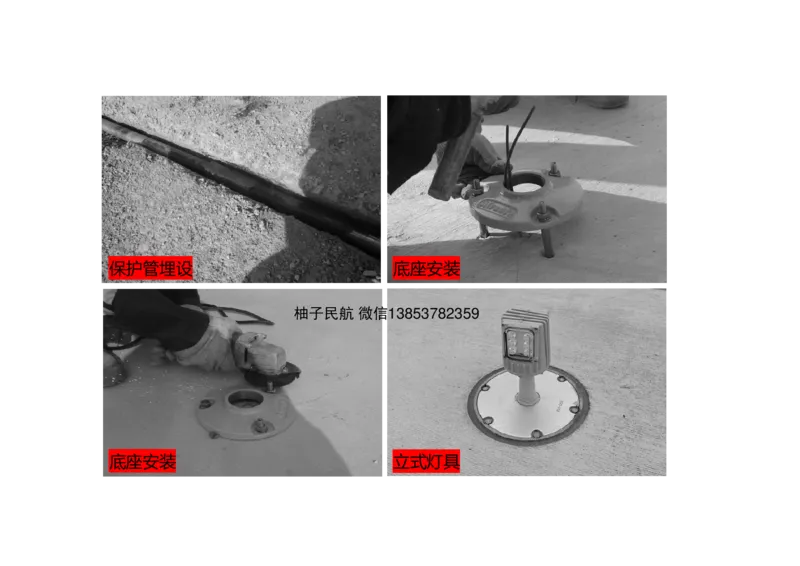

次电缆敷设；保护管管口封堵；灯具、设备的底座安装；电气连接；立式灯具、设备安装。保护管埋设 底座安装
柚子民航 微信13853782359
底座安装 立式灯具2）嵌入式灯具安装

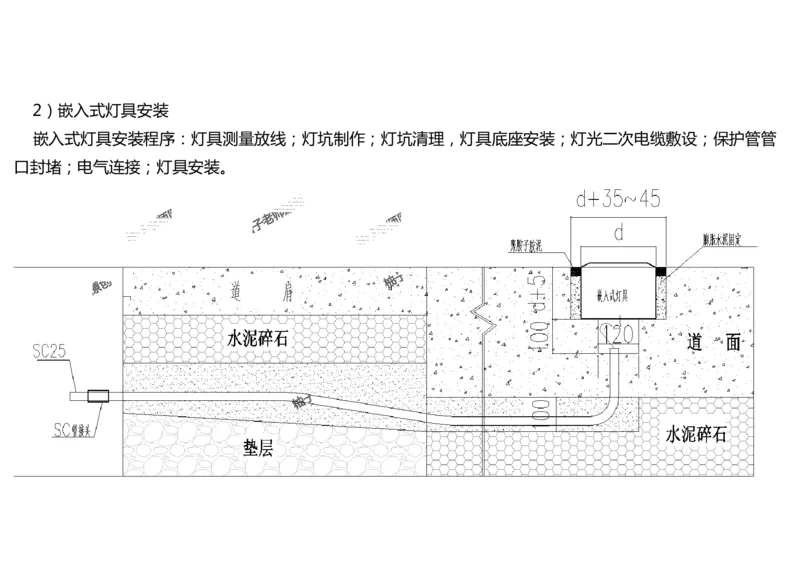

嵌入式灯具安装程序：灯具测量放线；灯坑制作；灯坑清理，灯具底座安装；灯光二次电缆敷设；保护管管

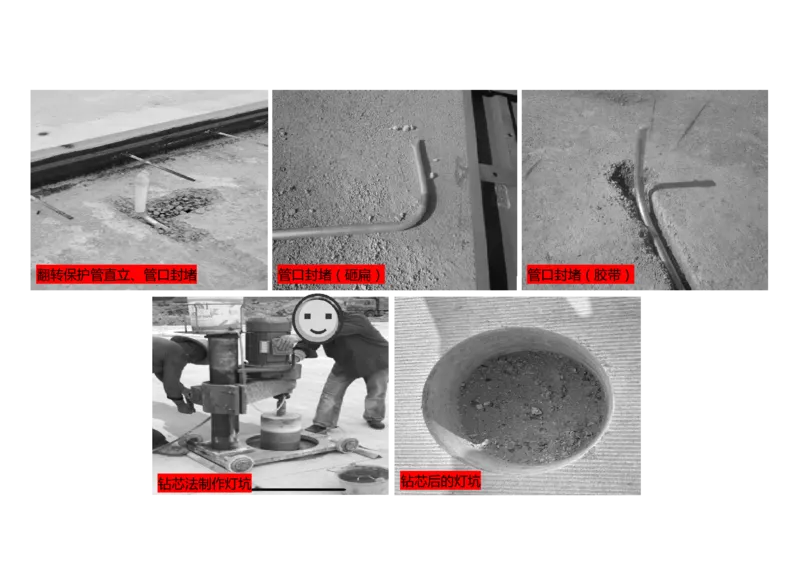

口封堵；电气连接；灯具安装。翻转保护管直立、管口封堵 管口封堵（砸扁） 管口封堵（胶带）
钻芯法制作灯坑 钻芯后的灯坑柚子民航 微信13853782359

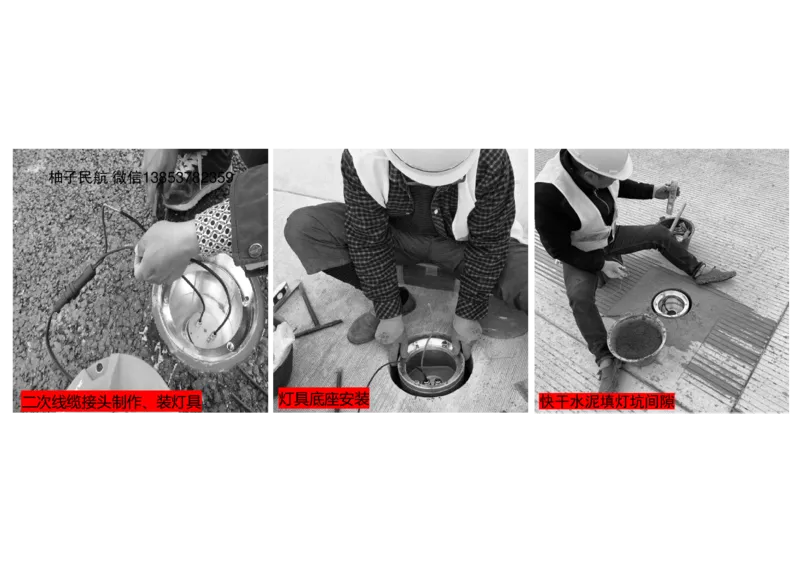

二次线缆接头制作、装灯具 灯具底座安装 快干水泥填灯坑间隙柚子民航 微信13853782359

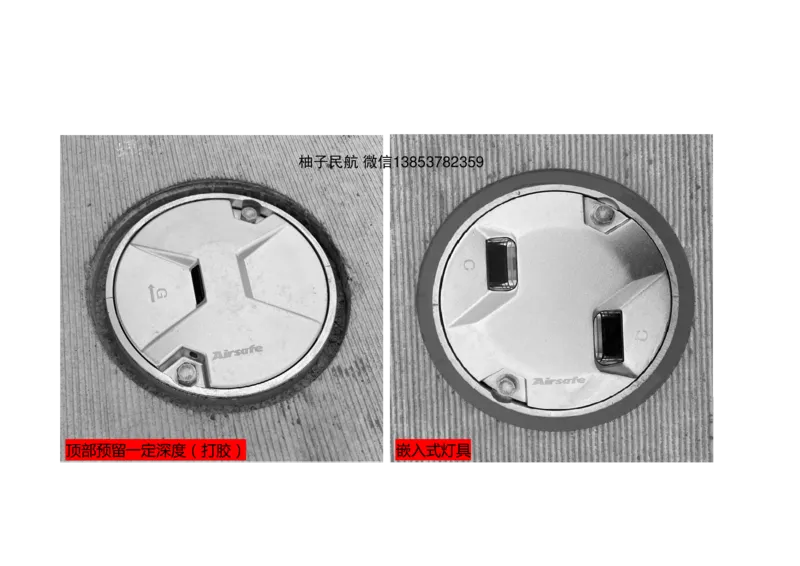

顶部预留一定深度（打胶） 嵌入式灯具关于灯坑制作环节（了解）
① 在刚性道面上：采用预留方式制作灯坑时，固定灯坑模具和保护管，灯具位置和高程经检查确认，在浇
筑道面过程中确保灯坑模具不移位，适时取出灯坑模具，采用钻孔取芯方式制作灯坑时，检查保护管管口的
位置，道面铺筑后，复测灯具安装中心的位置，钻孔取芯。
② 在柔性道面上：检查保护管管口的位置，道面铺筑后，复测灯具安装中心的位置，钻孔取芯。
钻芯法（目前普遍采用）的优点（了解）
① 减少了场道与目视助航专业队之间的工序交接作业，简化施工流程，提高施工效率。
② 节省了生产制作钢筋笼和灯坑模具的费用，利于工程成本优化。
③ 钻孔取出的混凝土可直接作为混凝土面层质检试样，避免质检时再进行单独的钻孔取样。
④ 避免了在铺设混凝土面层时灯坑模具产生位移的情况。
场道单位与助航灯单位工序交接确认的内容（模具法）（了解）
① 助航灯光安装单位告知场道施工单位预留灯坑的位置，深度，直径大小。
② 灯坑模具安装完成后，助航灯光单位通知场道施工单位安装补强钢筋笼。
③ 浇筑水泥混凝土面层的过程中，助航灯施工单位应派专人看守，防止模具移位。

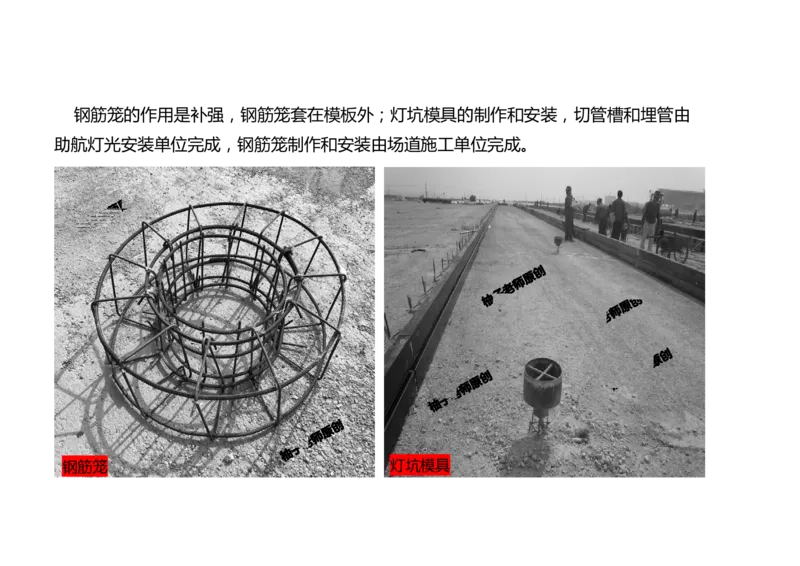

④ 取出模具之前，助航灯光安装单位向场道施工单位确认水泥混凝土面层所达到的强度，经同意后取出。钢筋笼的作用是补强，钢筋笼套在模板外；灯坑模具的制作和安装，切管槽和埋管由
助航灯光安装单位完成，钢筋笼制作和安装由场道施工单位完成。
钢筋笼 灯坑模具【2025教材第217-218页】
2. 目视助航灯光系统设施的安装，新增以下内容：
1）立式灯具、设备安装
灯具安装前、后应对灯具的位置进行复测并记录，且应满足下列要求：直线上的灯具应具有
直线性，没有明显的目视偏差；转弯处的灯具应能显示出设计确定的转弯轨迹，灯具不得明显偏
离转弯轨迹；在跑道中线两侧对应的灯具(如跑道边灯等)，其连线应与跑道中线垂直。
当在水泥混凝土道肩上安装灯具、设备时，其底座应水平安装，不应依附道肩而倾斜。应以
安装处高程最高点为基准，用镀锌垫圈调整水平，在底座顶孔位置用水平尺测量，气泡应居中，

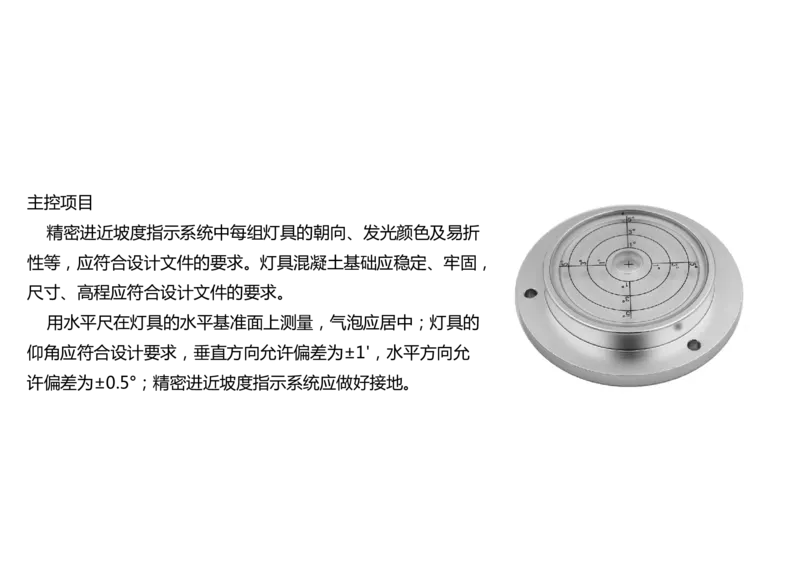

以确保水平安装。（底座水平，气泡居中）
当在沥青混凝土道肩上安装灯具、设备时，其底座应固定至刚性或半刚性层，水平安装，不
应依附道肩而倾斜。应以安装处高程最高点为基准，在底座顶孔位置用水平尺测量，气泡应居中，
以确保水平安装。（底座水平，气泡居中）柚子民航 微信13853782359当在土面区或铺筑砌块地面上安装灯具、设备时，应将其底座基础周围及底座下的土
方夯实，密实度应达到场道设计要求。混凝土基础的尺寸、深度及表面高程应符合设计
要求。当设计对基础表面高程无要求时，混凝土基础表面高于周围土面区的高差一般控
制在10mm以内。
当在构筑物（支架、灯塔、灯光桥等）上安装灯具、设备时，应检查确认其安装位置、
高程符合设计要求，线缆保护管固定完成。灯具、设备应与构筑物可靠连接。
设备的金属底座、框架及外壳均应接地。
灯具、设备安装位置相对于设计位置的偏差应符合相关要求，灯具排列总长度的允许
偏差为灯间距离允许偏差值的2倍。2）嵌入式灯具安装
灯具安装前、后，应对灯具的位置进行复测，做好记录，并应满足下列要求：
直线上的灯具应具有直线性，没有明显的目视偏差；转弯处的灯具应能显示出设计
确定的转弯轨迹，灯具不得明显偏离转弯轨迹；对转弯处的中线灯具安装位置情况，可
用目视观察的方法检查其圆弧性。在跑道中线两侧对应的灯具（如接地带灯、嵌入式进
近灯等），其连线应与跑道中线垂直。嵌入式灯具底座上口周边表面应与四周道面齐平，允
许偏差为-2～0mm。当道面有坡度时，应以灯具安装处
低侧的道面高程为准，但跑道中线灯及快速出口滑行道
指示灯的底座应以其中轴线处的道面高程为准。
灯具底座与灯坑之间的填充料表面不得高于灯具底座
的上表面，填充料不应出现干裂、脱落等现象。
灯具安装位置相对于设计位置的偏差应符合相关要求，
灯具排列总长度的允许偏差为灯间距离允许偏差值的2倍。
柚子民航 微信138537823593）精密进近坡度指示系统安装
精密进近坡度指示系统安装程序：灯具测量放线，
预埋保护管；基础模板制作与安装；基础混凝土浇
筑；底座、易折件安装；电气连接；安装精密进近
坡度指示器，调整水平角和仰角；调试灯具的倾斜
开关。

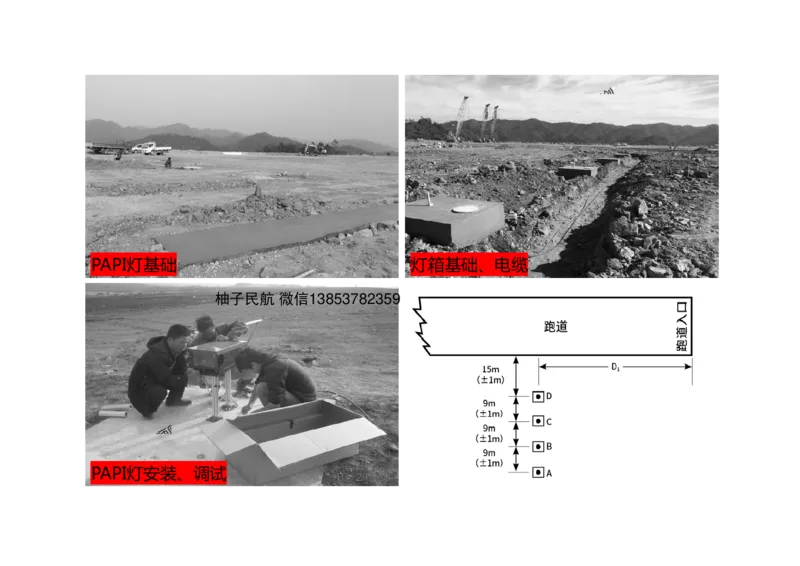

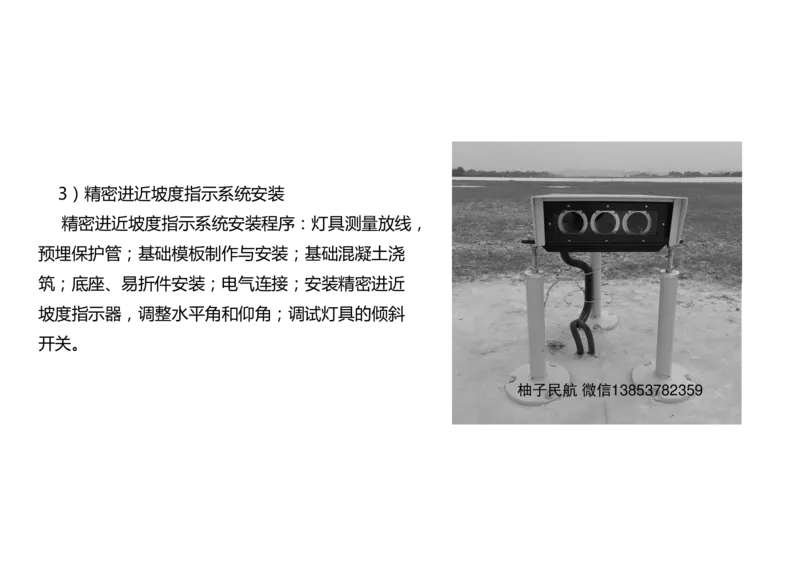

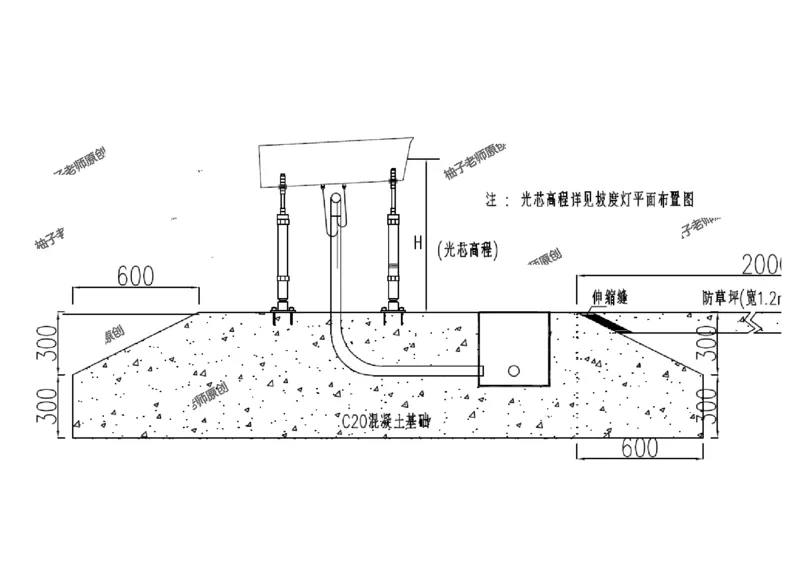

柚子民航 微信13853782359PAPI灯基础 灯箱基础、电缆
柚子民航 微信13853782359
PAPI灯安装、调试主控项目
精密进近坡度指示系统中每组灯具的朝向、发光颜色及易折
性等，应符合设计文件的要求。灯具混凝土基础应稳定、牢固，
尺寸、高程应符合设计文件的要求。
用水平尺在灯具的水平基准面上测量，气泡应居中；灯具的
仰角应符合设计要求，垂直方向允许偏差为±1'，水平方向允
许偏差为±0.5°；精密进近坡度指示系统应做好接地。4）风向标安装

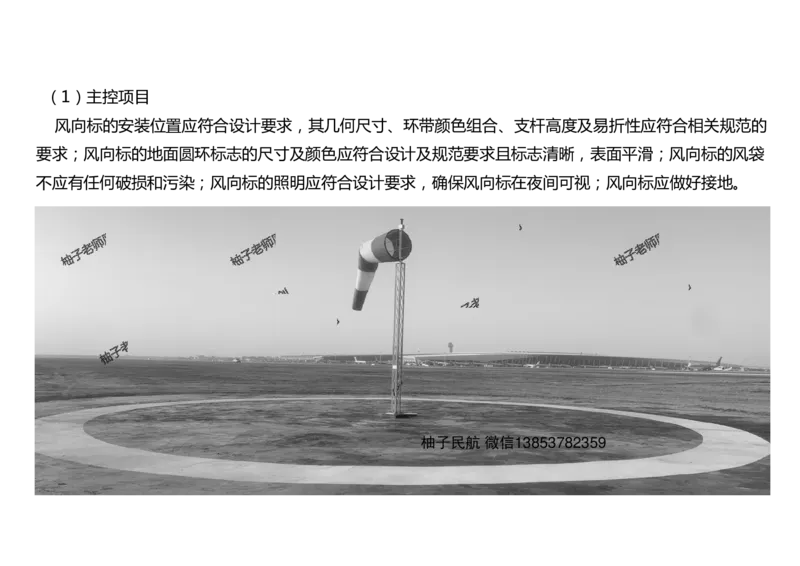

风向标安装程序：风向标测量放线；基础模板安装；电缆保护管敷设、预
埋件及接地装置安装；基础混凝土浇筑；配电箱安装；风向标组装；电缆敷
设，风向标安装；电气连接；制作地面圆环标志。

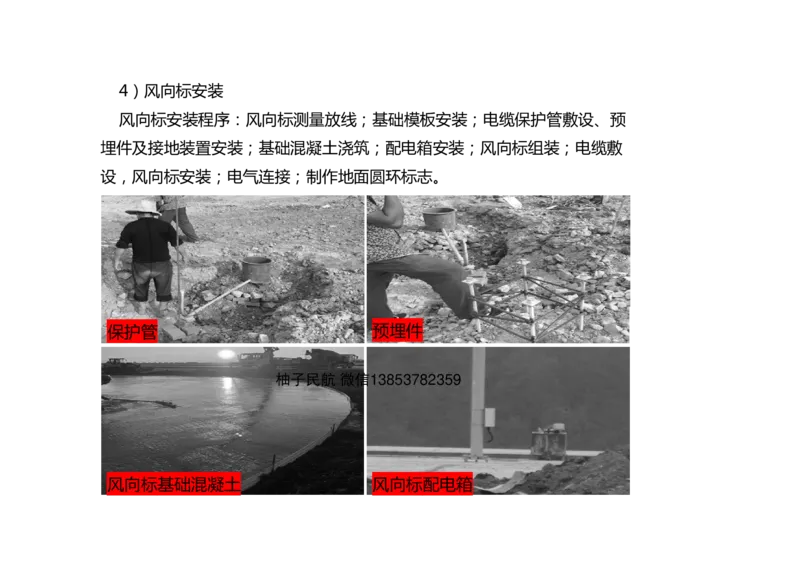

保护管 预埋件
柚子民航 微信13853782359
风向标基础混凝土 风向标配电箱（1）主控项目
风向标的安装位置应符合设计要求，其几何尺寸、环带颜色组合、支杆高度及易折性应符合相关规范的
要求；风向标的地面圆环标志的尺寸及颜色应符合设计及规范要求且标志清晰，表面平滑；风向标的风袋
不应有任何破损和污染；风向标的照明应符合设计要求，确保风向标在夜间可视；风向标应做好接地。
