文档内容
二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

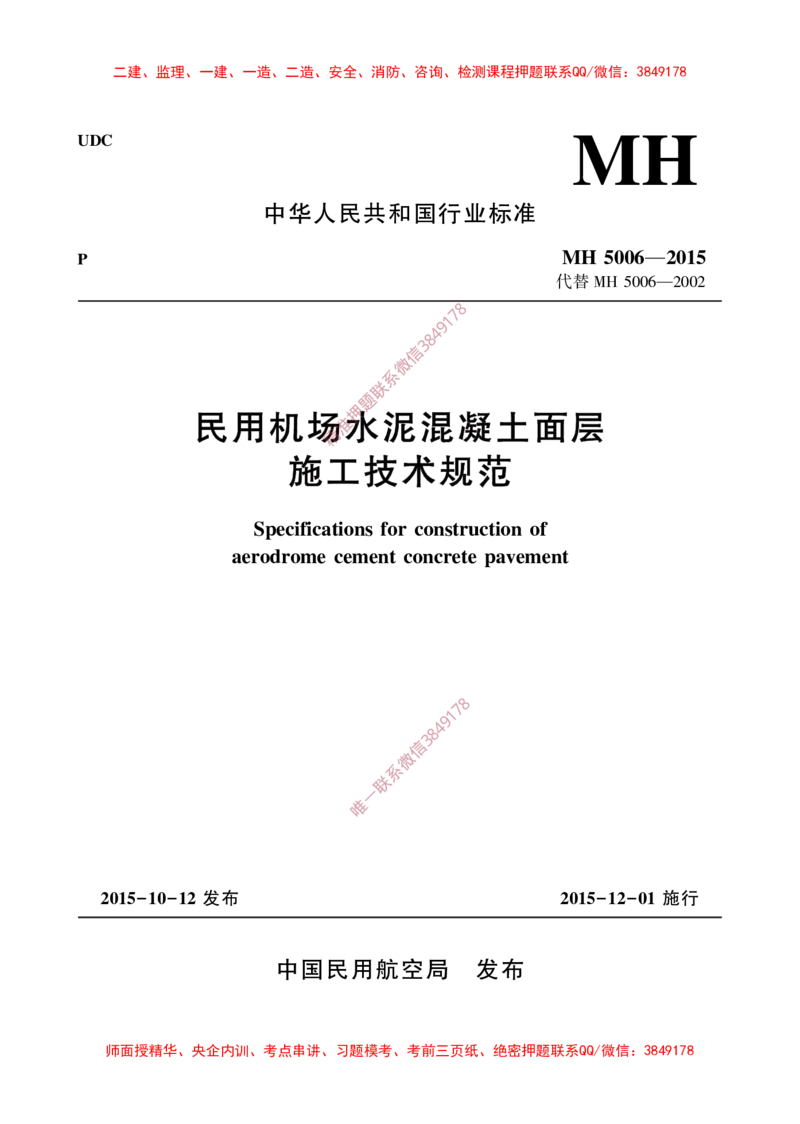

ＵＤＣ ＭＨ
中华人民共和国行业标准
Ｐ ＭＨ ５００６ ２０１５
—
代替
ＭＨ ５００６—２００２
8
7
1
9
4
8
3
信
微
系
联
题
押
民用机场准水泥混凝土面层
精
ａ ｅ ｒ
Ｓ
ｏ
ｐ
ｄ
ｅ
ｒ
ｃ
施
ｏ
ｉ ｆ
ｍ
ｉ ｃ
ｅ
ａ
工
ｔ
ｃ
ｉ
ｅ
ｏ
ｍ
ｎ
技
ｓ
ｅｎ
ｆｏ
ｔ
ｒ
术
ｃｏ
ｃ
ｎ
ｏｎ
ｃ
规
ｒ
ｓ
ｅ
ｔｒ
ｔｅ
ｕ
范
ｃ
ｐ
ｔｉ
ａ
ｏ
ｖ
ｎ
ｅｍ
ｏｆ
ｅｎｔ
8
7
1
9
4
8
3
信
微
系
联
一
唯
２０１５－１０－１２ 发布 ２０１５－１２－０１ 施行
中国民用航空局 发布
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555

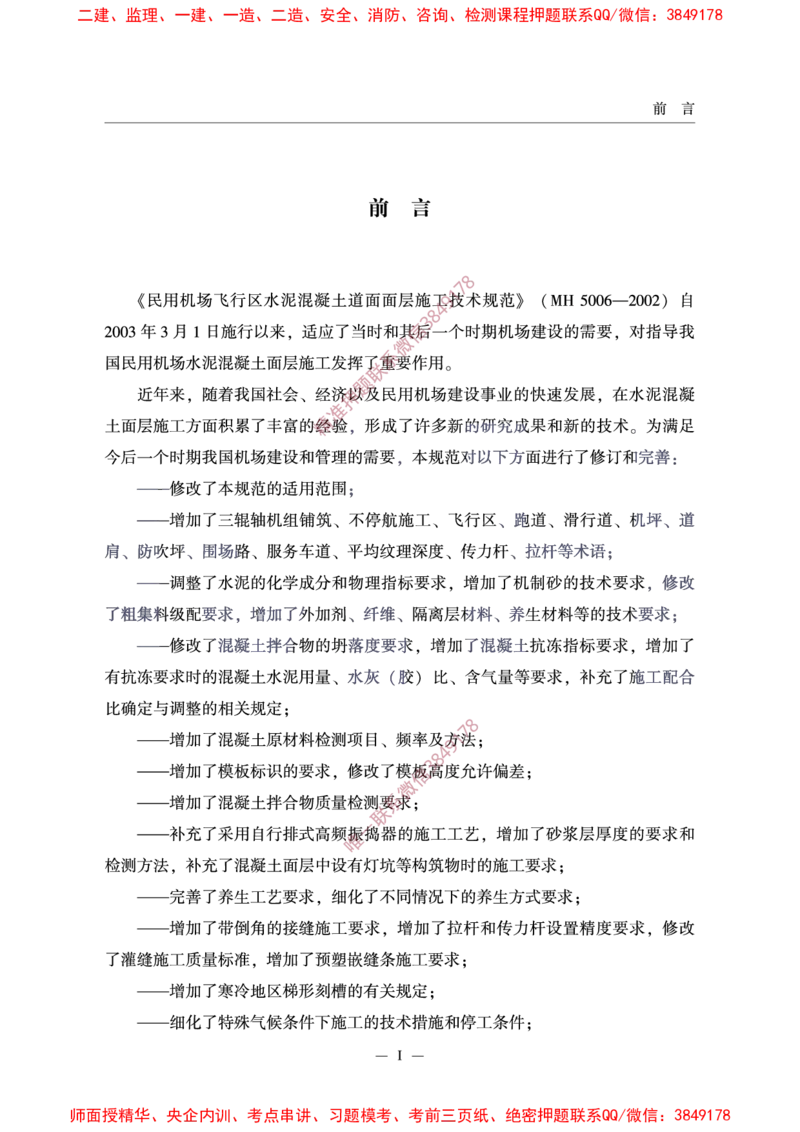

民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)

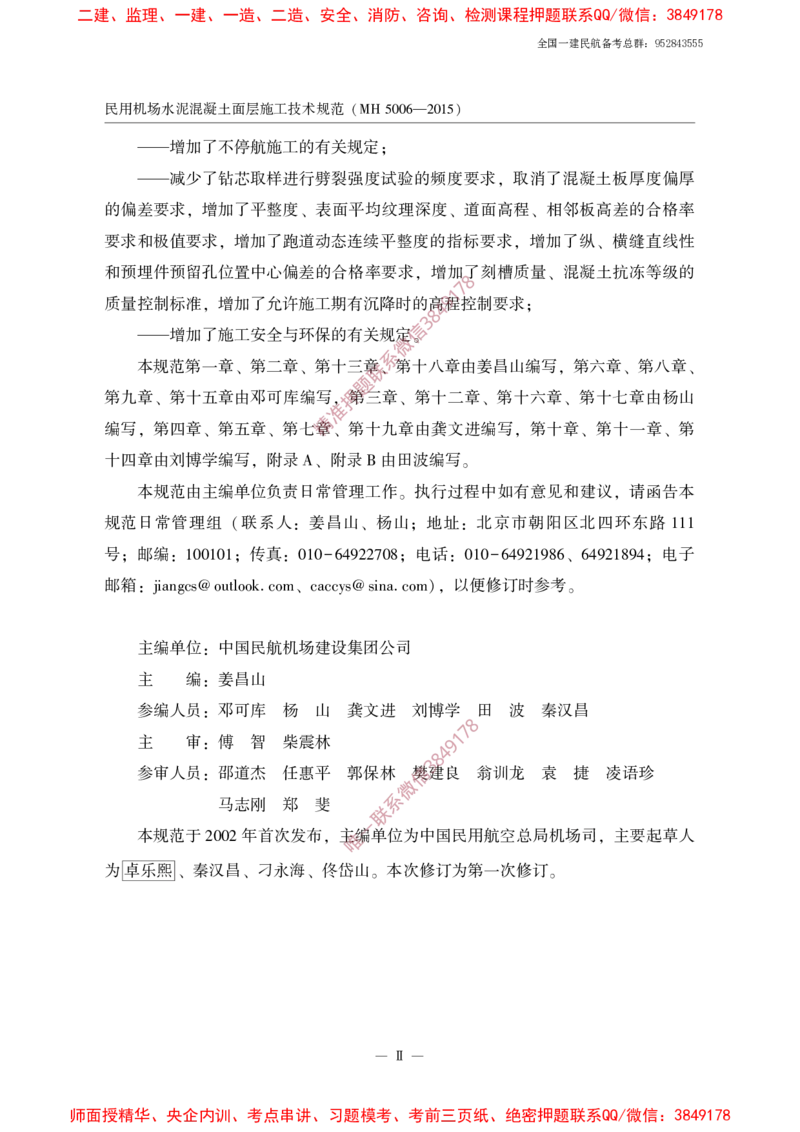

增加了不停航施工的有关规定
——— ꎻ
减少了钻芯取样进行劈裂强度试验的频度要求 取消了混凝土板厚度偏厚
——— ꎬ
的偏差要求 增加了平整度 表面平均纹理深度 道面高程 相邻板高差的合格率
ꎬ 、 、 、
要求和极值要求 增加了跑道动态连续平整度的指标要求 增加了纵 横缝直线性
ꎬ ꎬ 、
和预埋件预留孔位置中心偏差的合格率要求 增加了刻槽质量 混凝土抗冻等级的
8
ꎬ 7 、
1
质量控制标准 增加了允许施工期有沉降时的高9程控制要求
4
ꎬ 8 ꎻ
3
信
增加了施工安全与环保的有关规定
微
——— ꎮ
系
本规范第一章 第二章 第十三章联 第十八章由姜昌山编写 第六章 第八章
、 、 题、 ꎬ 、 、
第九章 第十五章由邓可库编写 押第三章 第十二章 第十六章 第十七章由杨山
、 准ꎬ 、 、 、
精
编写 第四章 第五章 第七章 第十九章由龚文进编写 第十章 第十一章 第
号
十
规
邮
四
范
箱
ꎻ
章
邮
本
ꎬ
:
日
由
编
规
ｊ
常
ｉ ａ ｎ
刘
范
:
管
ｇ ｃ
１
博
由
理
ｓ
０
＠
０
学
主
、
组
１
ｏ
０
编
编
ｕ
１
ｔ
(
ꎻ
ｌ
写
单
ｏ
联
ｏ
传
位
ꎬ
ｋ
系
真
负
、
附
ｃ ｏ
人
:
ｍ
责
录
:
、
０
日
Ａ
１
姜
ｃ
、
０
常
ａ
－
ｃ
昌
附
ｃ
、
管
６
ｙ
４
山
ｓ
录
理
９
＠
２
、
工
２
Ｂ
ｓｉ
７
杨
ｎ
由
作
０
ａ
８
山
田
ꎮ
ꎻ
ｃｏ
ꎻ
波
执
电
ｍ
地
)
编
行
话
ꎬ
址
写
过
:
以
:
ꎮ
程
０
便
１
北
中
０
修
－
京
如
６
订
４
市
ꎬ
有
９
时
２
朝
意
１
参
９
阳
见
８
考
６
区
和
、
ꎮ
、
建
北
６４
议
９
四
２
ꎬ
１
环
８９
请
东
４ꎻ
函
路
电
告
、
１１
本
子
１
主编单位 中国民航机场建设集团公司
:
主 编 姜昌山
:
参编人员 邓可库 杨 山 龚文进 刘博学 田 波 秦汉昌
: 8
7
1
主 审 傅 智 柴震林 9
: 8 4
3
参审人员 邵道杰 任惠平 郭保林 信樊建良 翁训龙 袁 捷 凌语珍
: 微
系
马志刚 郑 斐
联
一
本规范于 年首次发布 主唯编单位为中国民用航空总局机场司 主要起草人
２００２ ꎬ ꎬ
为卓乐熙 秦汉昌 刁永海 佟岱山 本次修订为第一次修订
、 、 、 ꎮ ꎮ
— Ⅱ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)

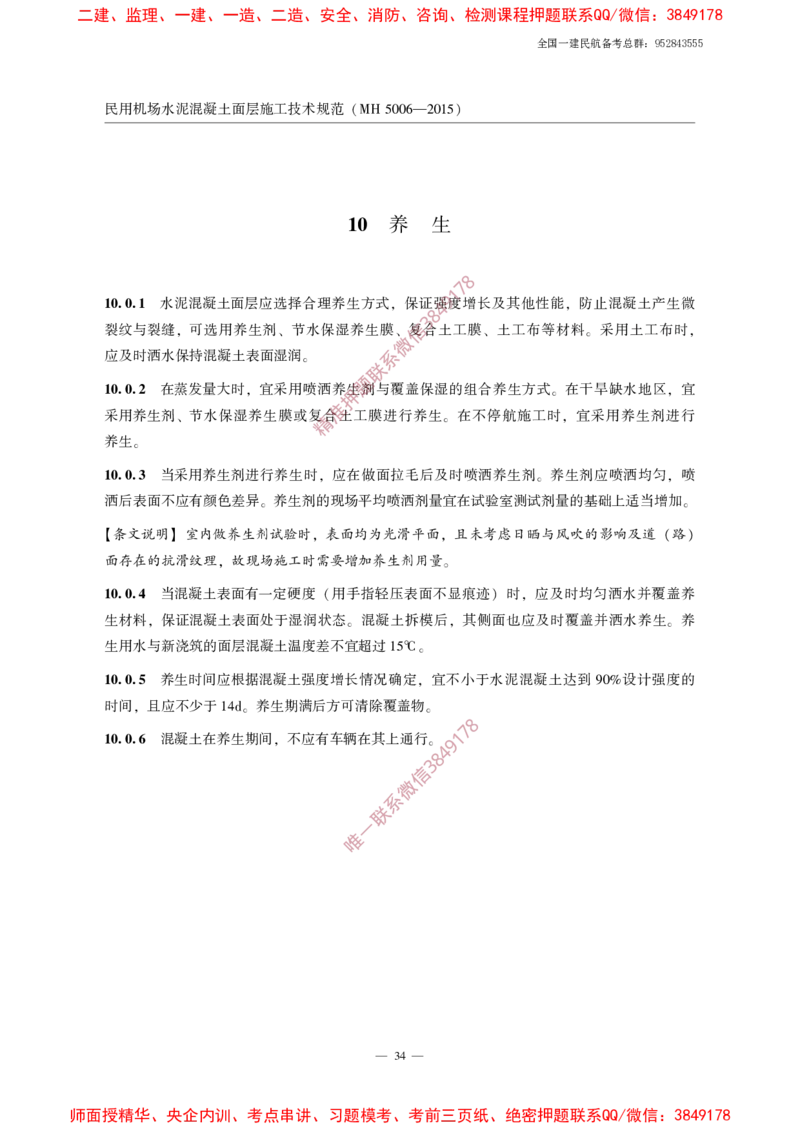

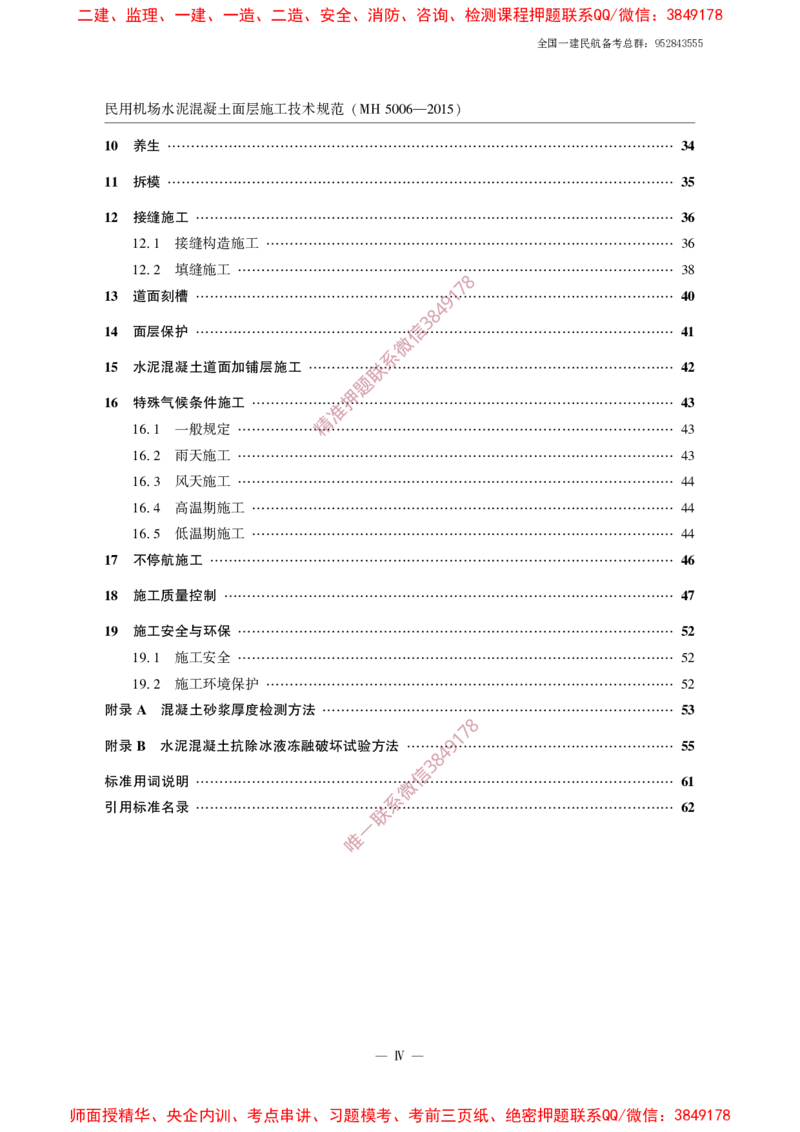

１０ 养生 ３４

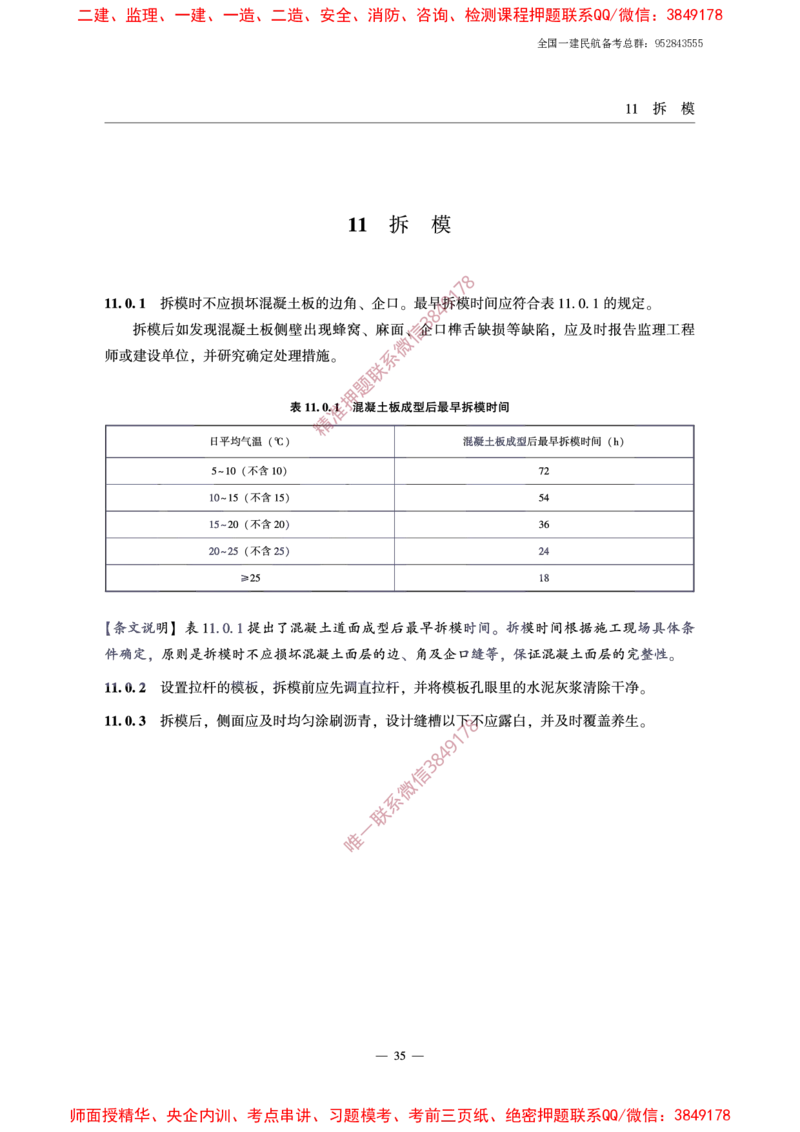

１１ 拆模 ３５

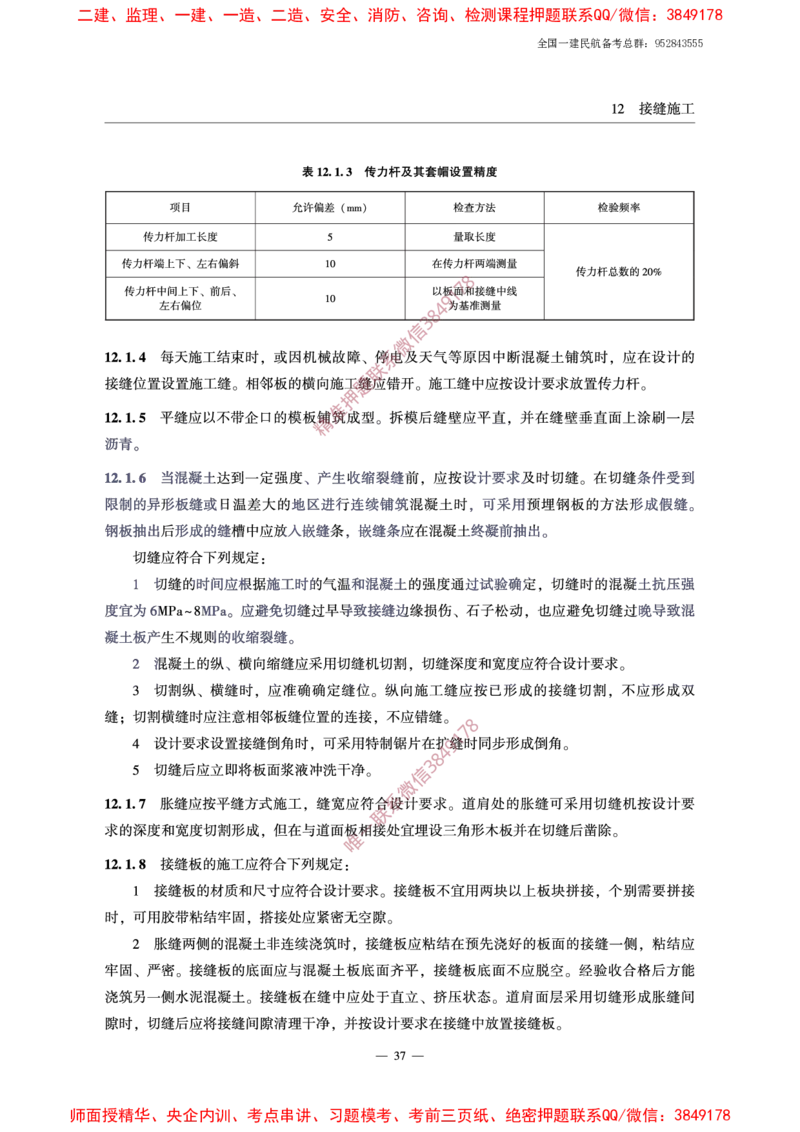

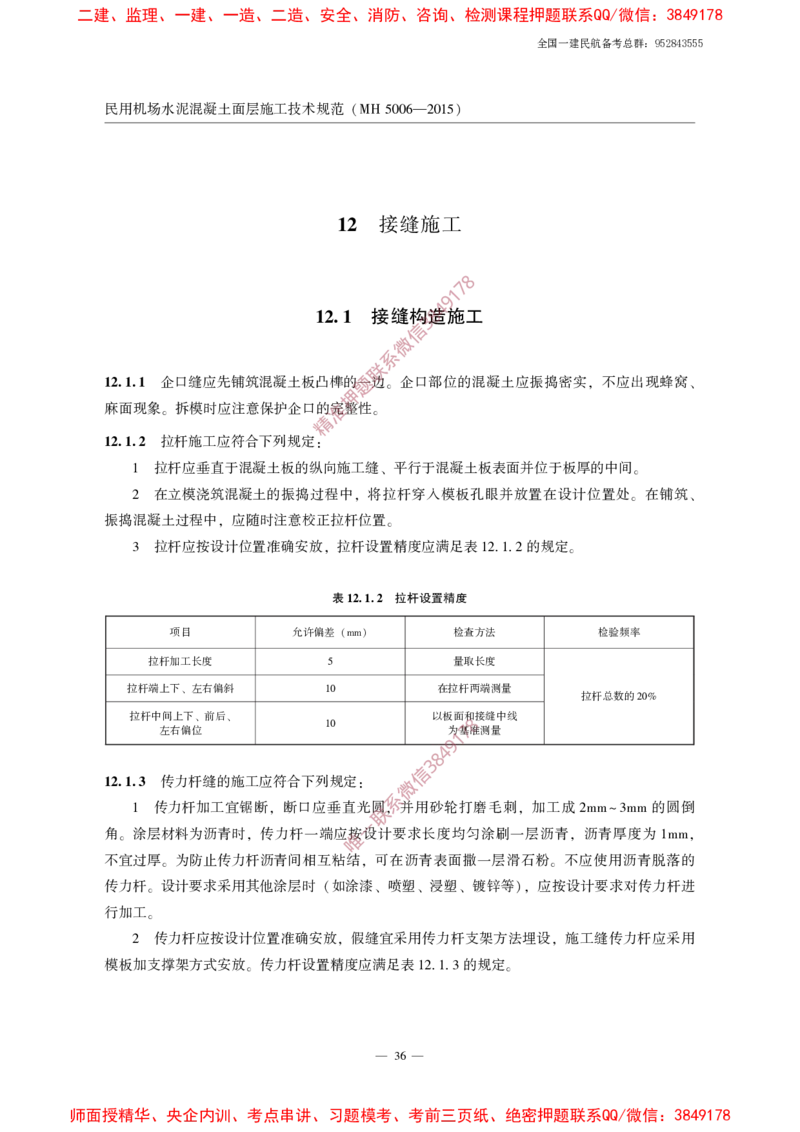

１２ 接缝施工 ３６
接缝构造施工
１２１ ３６
填缝施工
１２２ 8 ３８
7
１３ 道面刻槽 9 1 ４０
4
8
3
１４ 面层保护 信 ４１
微
系
１５ 水泥混凝土道面加铺层施工 联 ４２
题
押

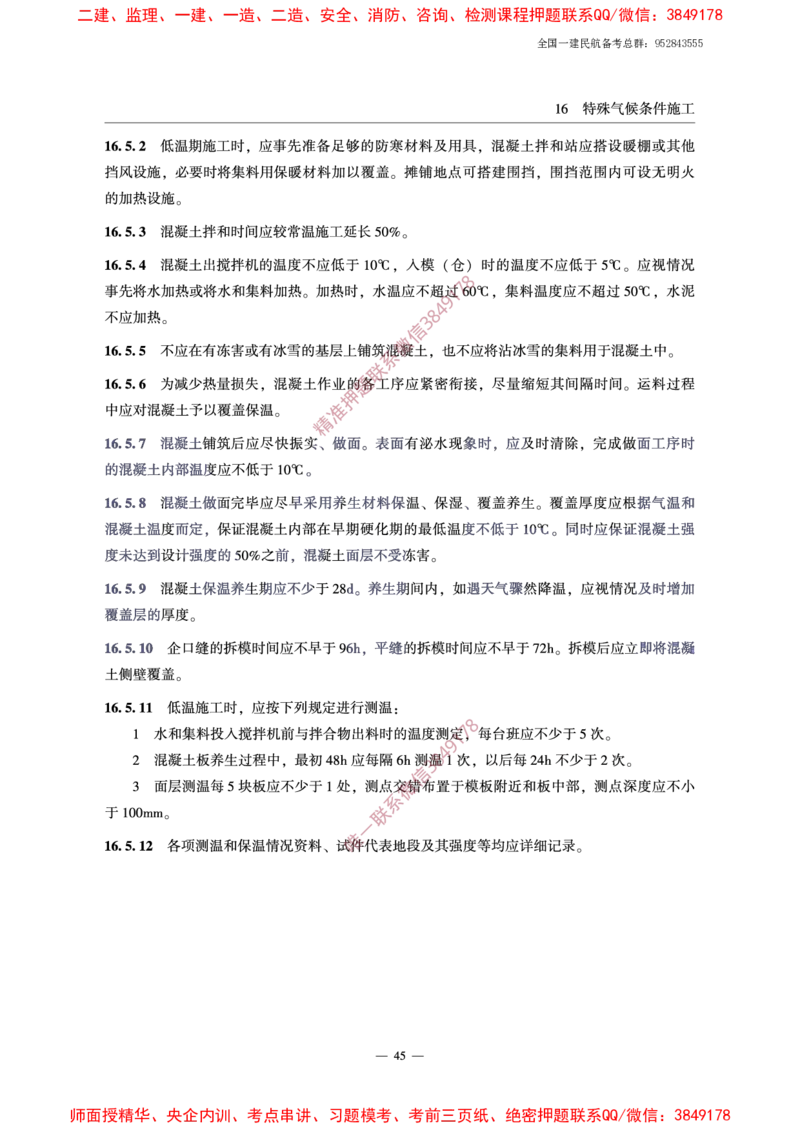

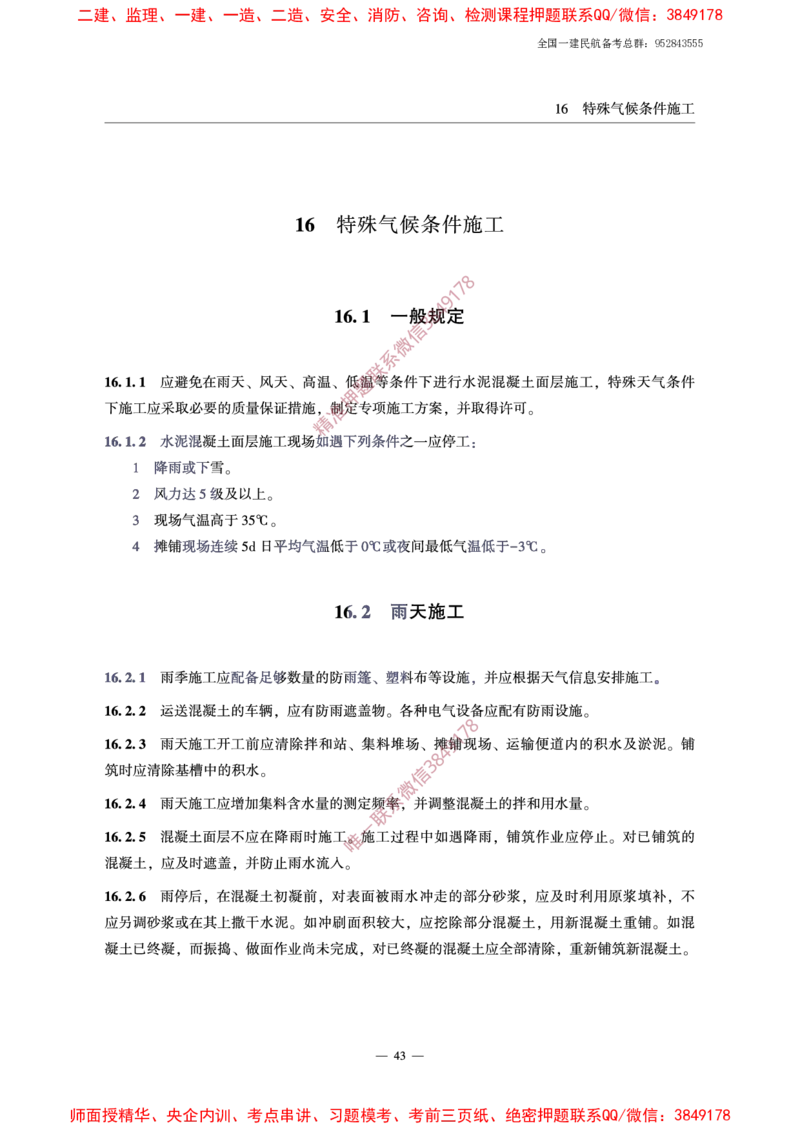

１６ 特殊气候条件施工 准 ４３
精
一般规定
１
１
１
９
７
８
１
１
１
１
１
施
不
施
６
６
６
６
６
工
停
工
２
３
４
１
５
安
航
质
雨
风
高
低
全
施
量
天
天
温
温
与
工
控
施
施
期
期
环
制
工
工
施
施
保
工
工
４
４
４
４
４
４
４
５
３
３
４
４
４
６
７
２

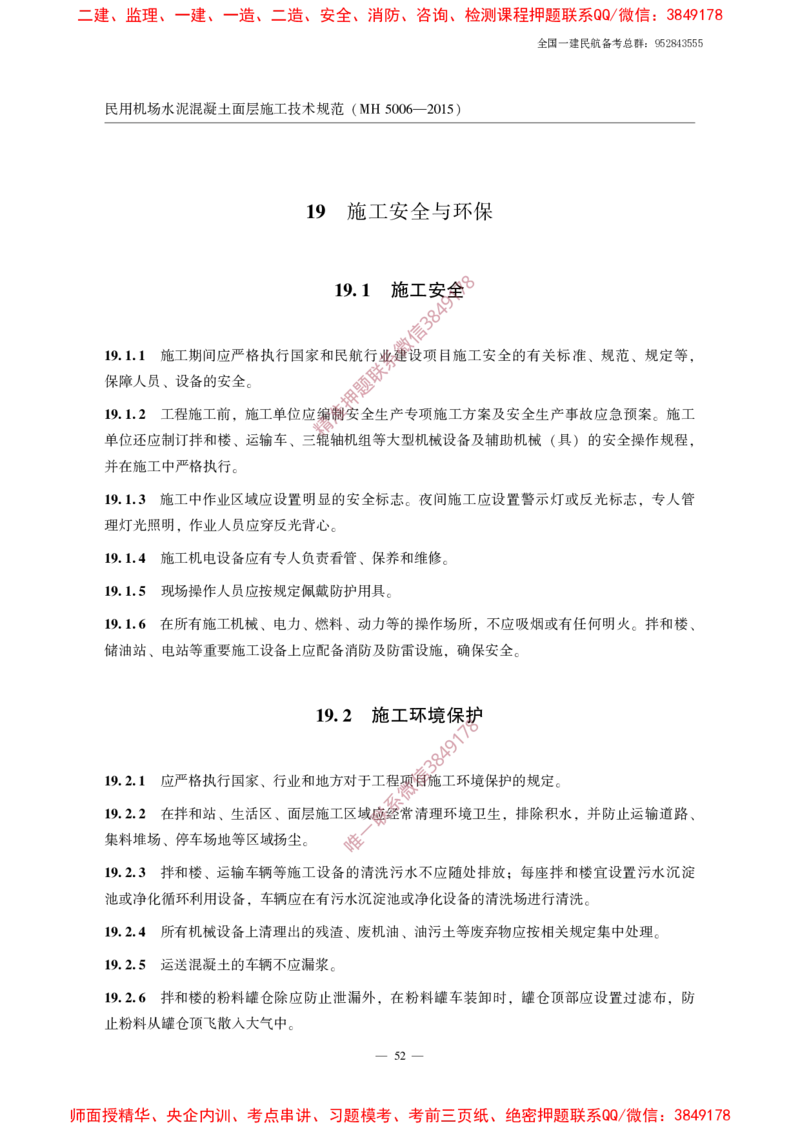

施工安全
１ ９１ ５２
施工环境保护
１９２ ５２
附录Ａ 混凝 土砂浆厚度检测方法 ５３
8
7
1

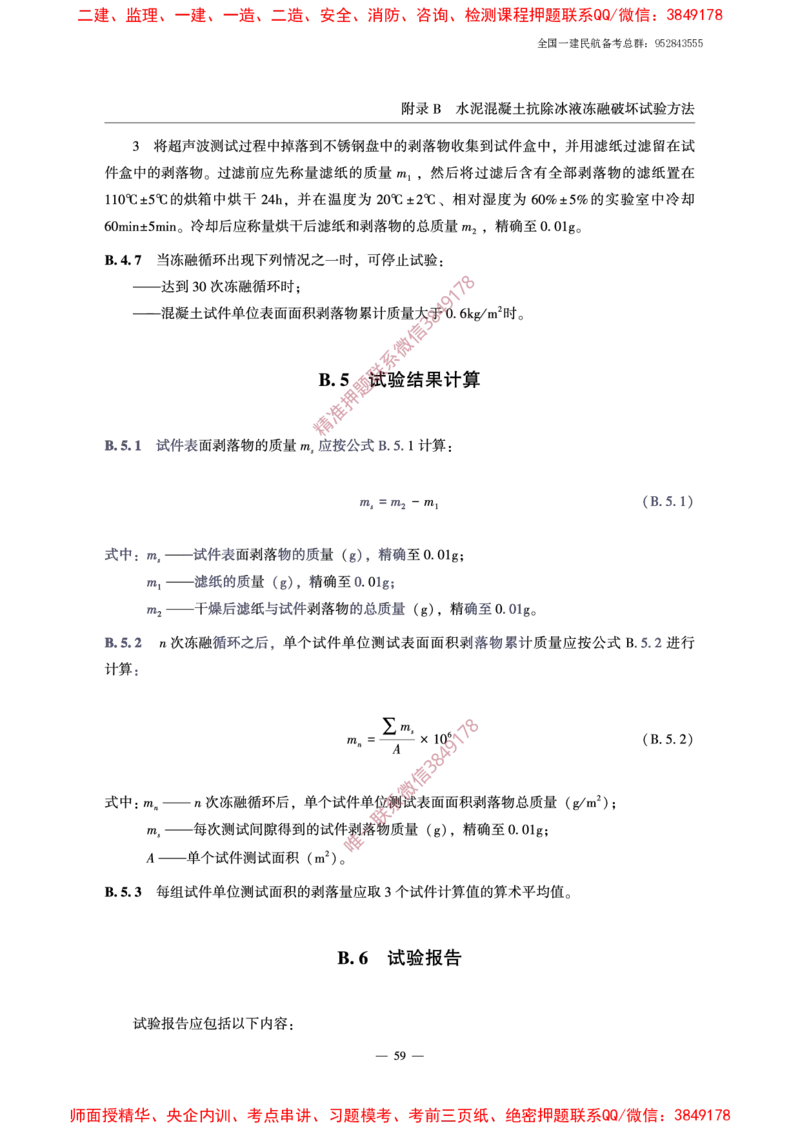

附录Ｂ 水泥混凝土 抗除冰液冻融破坏试验方法 4 9 ５５
8
3
信

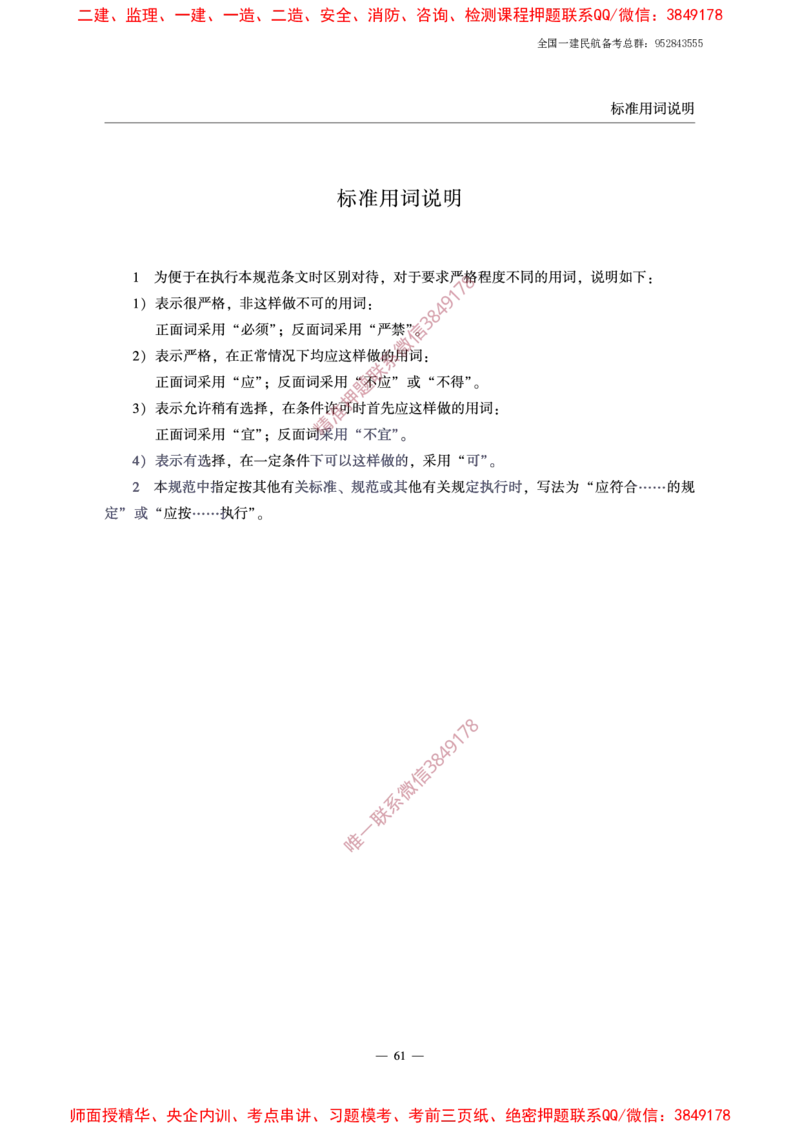

标准用词说明 微 ６１
系

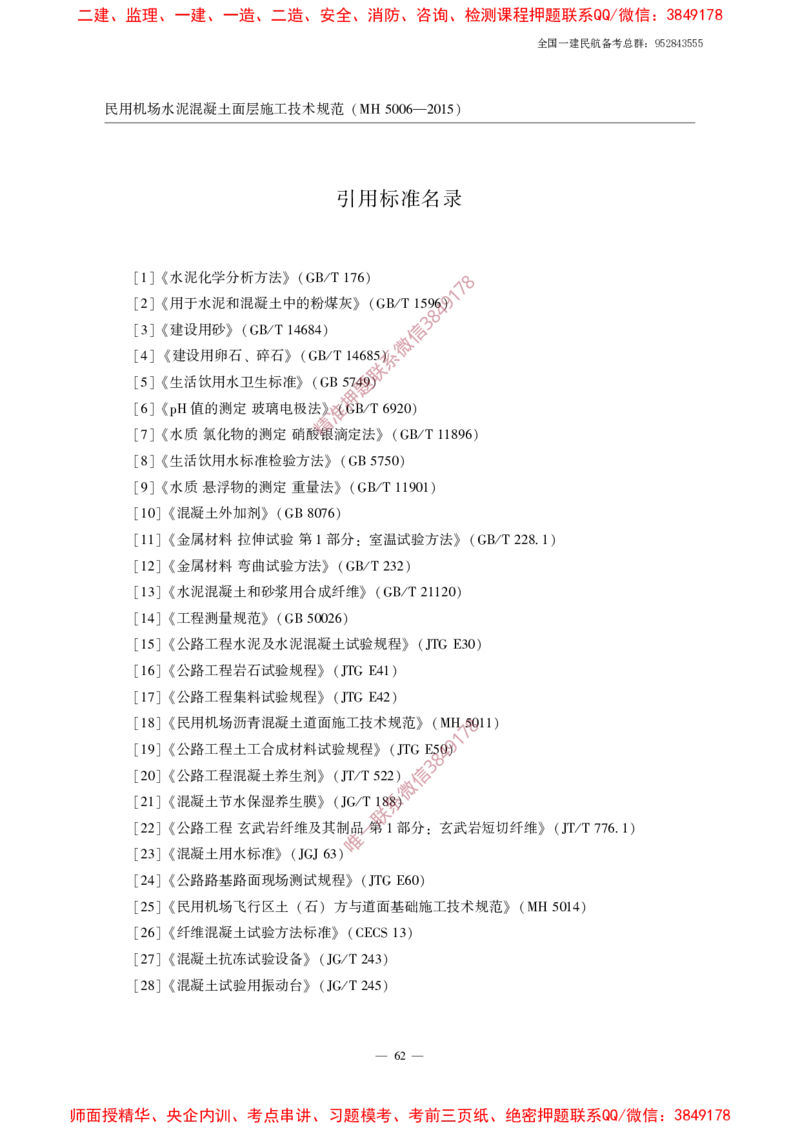

引用标准名录 联 ６２
一
唯
— Ⅳ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)

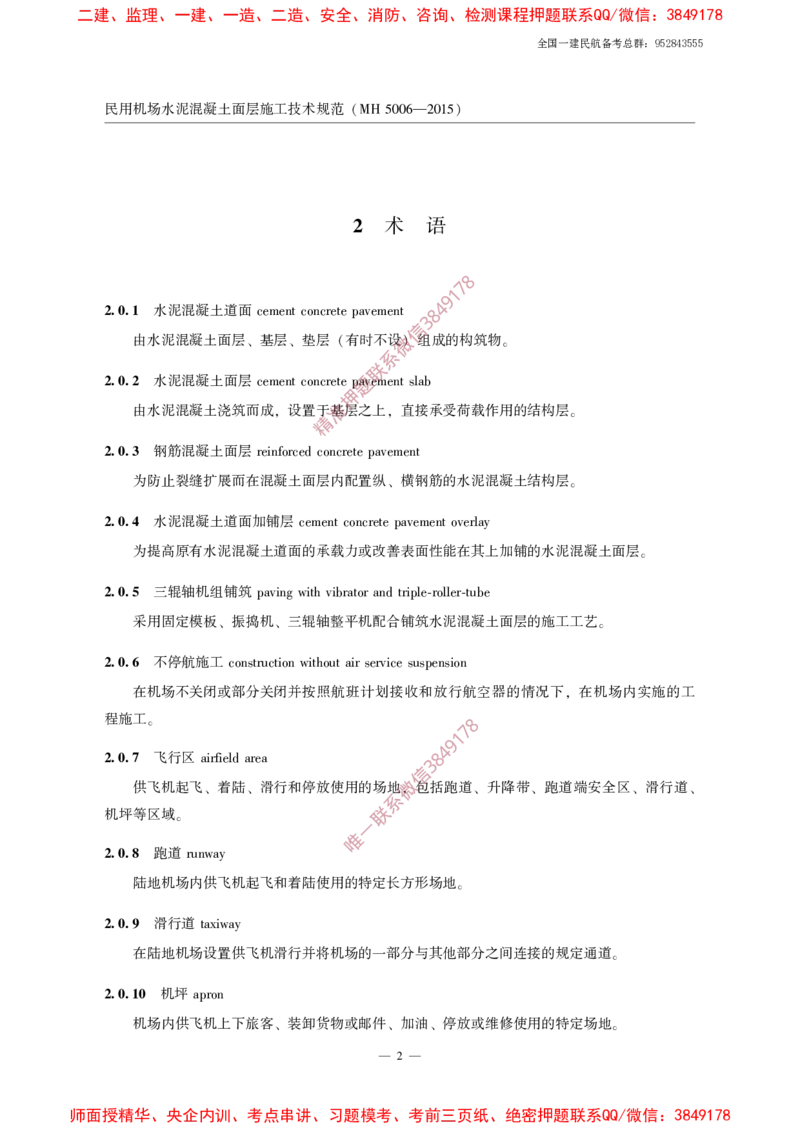

２ 术 语
8
7
1
9
２０１ 水泥混凝土道面 8 4
ｃｅｍｅｎｔ ｃｏｎｃｒｅｔｅ ｐａｖｅｍｅｎｔ 3
信
由水泥混凝土面层 基层 垫层 有时不设微组成的构筑物
、 、 ( 系) ꎮ
联
２０２ 水泥混凝土面层 题
ｃｅｍｅｎｔ ｃｏｎｃｒｅｔ押ｅ ｐａｖｅｍｅｎｔ ｓｌａｂ
由水泥混凝土浇筑而成 设置于准基层之上 直接承受荷载作用的结构层
ꎬ 精 ꎬ ꎮ
２
２
２
０
０
０
３
４
５
为
采
为
防
用
提
钢
水
三
止
固
高
筋
泥
辊
裂
原
定
混
混
轴
缝
有
模
凝
凝
机
扩
板
水
土
土
组
、
展
泥
面
道
铺
振
而
混
层
面
筑
捣
在
凝
加
ｒ
ｐ
机
混
土
ｅ
ａ
铺
ｉ
ｖ
ｎ
、
凝
道
ｉ
ｆ
ｎ
层
ｏ
ｇ
三
土
面
ｒ ｃ
ｗ
ｅ
ｃ
辊
面
的
ｄ
ｅ
ｉ ｔ
ｍ
ｈ
轴
层
承
ｃ
ｅ
ｏ
ｖ
ｎ
ｎ
整
内
载
ｉ
ｔ
ｂ
ｃｒ
ｒ
ｃ
平
配
力
ｅ
ａ
ｏ
ｔ
ｔ
ｎ
ｅ
ｏ
机
置
或
ｃ
ｒ
ｐ
ｒ
配
纵
改
ｅ
ａ
ａ
ｔ
ｎ
ｖ
ｅ
ｄ
、
合
善
ｅｍ
ｐ
ｔ
横
铺
表
ａ
ｒ
ｅ
ｉ
ｖ
ｎ
ｐ
ｅ
钢
筑
面
ｔ
ｌ
ｍ
ｅ￣
筋
水
性
ｅ
ｒ
ｎ
ｏ
ｔ
ｌ
的
泥
能
ｌｅ
ｏ
ｒ
水
混
在
ｖ
￣
ｅ
ｔ
ｒ
ｕ
泥
凝
其
ｌ
ｂ
ａ
ｅ
ｙ
混
土
上
凝
面
加
土
层
铺
结
的
的
构
施
水
层
工
泥
ꎮ
工
混
艺
凝
ꎮ
土面层
ꎮ
２０６ 不停航施工
ｃｏｎｓｔｒｕｃｔｉｏｎ ｗｉｔｈｏｕｔ ａｉｒ ｓｅｒｖｉｃｅ ｓｕｓｐｅｎｓｉｏｎ
在机场不关闭或部分关闭并按照航班计划接收和放行航空器的情况下 在机场内实施的工
ꎬ
程施工
8
ꎮ 7
1
9
4
２０７ 飞行区
3
8
ａｉｒｆｉｅｌｄ ａｒｅａ 信
供飞机起飞 着陆 滑行和停放使用的场地微包括跑道 升降带 跑道端安全区 滑行道
、 、 系ꎬ 、 、 、 、
机坪等区域 联
ꎮ 一
唯
２０８ 跑道
ｒｕｎｗａｙ
陆地机场内供飞机起飞和着陆使用的特定长方形场地
ꎮ
２０９ 滑行道
ｔａｘｉｗａｙ
在陆地机场设置供飞机滑行并将机场的一部分与其他部分之间连接的规定通道
ꎮ
２０１０ 机坪
ａｐｒｏｎ
机场内供飞机上下旅客 装卸货物或邮件 加油 停放或维修使用的特定场地
、 、 、 ꎮ
— ２ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)

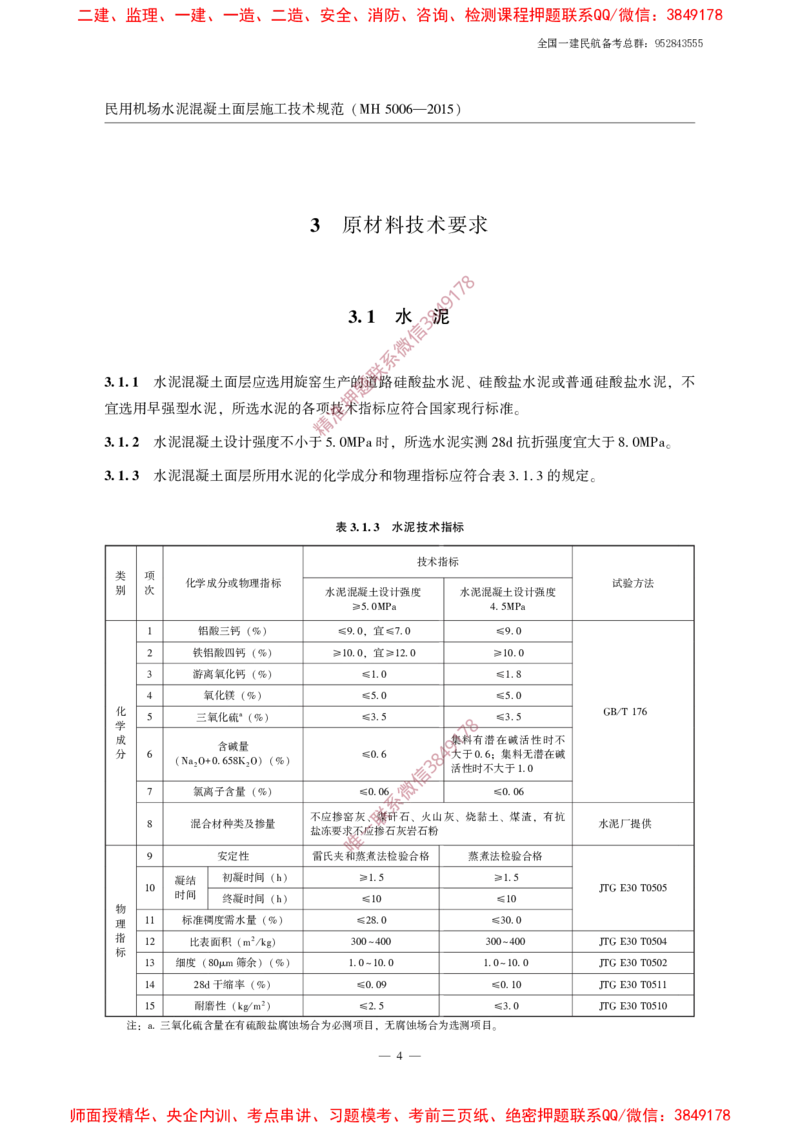

３ 原材料技术要求
8
7
1
9
4
３ １ 水 8泥
3
信
微
系
联
３１１ 水泥混凝土面层应选用旋窑生产的题道路硅酸盐水泥 硅酸盐水泥或普通硅酸盐水泥 不
押 、 ꎬ
宜选用早强型水泥 所选水泥的各项准技术指标应符合国家现行标准
ꎬ 精 ꎮ
３
３
类
别
１
１
２
３
项
次
水
水
泥
泥
混
混
化
凝
凝
学
铝
成
酸
土
土
分
三
设
面
或
钙
计
层
物 理
强
所
指
度
用
标
不
水
小
泥
于
的化
水
５
表
泥
学
０Ｍ
混
３
成
≥
Ｐ
凝
５
１
分
ａ
土
０
３
宜
时
Ｍ
和
设
Ｐ
计
ꎬ
ａ
水
物
强
所
泥
理
度
技
技
选
指
术
术
水
标
指
指
泥
标
应
标
水
实
符
泥
测
合
混
４
表
２
凝
８
５
土
ｄ
Ｍ
３
设
Ｐ
抗
ａ
１
计
折
强
３
强
度
的
度
规
宜
定
大
ꎮ
于
试
８
验
０
方
Ｍ
法
Ｐａꎮ
１ (％) ≤９０ꎬ ≤７０ ≤９０
铁铝酸四钙 宜
２ (％) ≥１００ꎬ ≥１２０ ≥１００
游离氧化钙
３ (％) ≤１０ ≤１８
氧化镁
４ (％) ≤５０ ≤５０
化
学 ５ 三 氧化硫 ａ (％) ≤３５ 7 8 ≤３５ ＧＢ/Ｔ１７６
1
成
含 碱量 4
9集料有潜在碱活性时不
分 8大于 集料无潜在碱
６ ≤０６ 3 ０６ꎻ
(Ｎａ２Ｏ＋０６５８Ｋ２Ｏ) (％) 信 活性时不大于
１０
微
氯离子含量
系
７ (％) ≤００６ ≤００６
联
不应掺窑灰 煤矸石 火山灰 烧黏土 煤渣 有抗
混合材种类及掺量 一、 、 、 、 ꎬ 水泥厂提供
８ 盐冻要 唯 求不应掺石灰岩石粉
安定性 雷氏 夹 和蒸煮法检验合格 蒸煮法检验合格
９
凝结 初凝时间
(ｈ) ≥１５ ≥１５
１０ 时间 终凝时间 ＪＴＧＥ３０Ｔ０５０５
物 (ｈ) ≤１０ ≤１０
理 标准稠度需水量
１１ (％) ≤２８０ ≤３００
指
比表面积
标 １２ (ｍ ２ /ｋｇ) ３００~４００ ３００~４００ ＪＴＧＥ３０Ｔ０５０４
细度 筛余
１３ (８０μｍ ) (％) １０~１００ １０~１００ ＪＴＧＥ３０Ｔ０５０２
干缩率
１４ ２８ｄ (％) ≤００９ ≤０１０ ＪＴＧＥ３０Ｔ０５１１
耐磨性
１５ (ｋｇ/ｍ ２ ) ≤２５ ≤３０ ＪＴＧＥ３０Ｔ０５１０
注 三氧化硫含量在有硫酸盐腐蚀场合为必测项目 无腐蚀场合为选测项目
: ａ ꎬ ꎮ

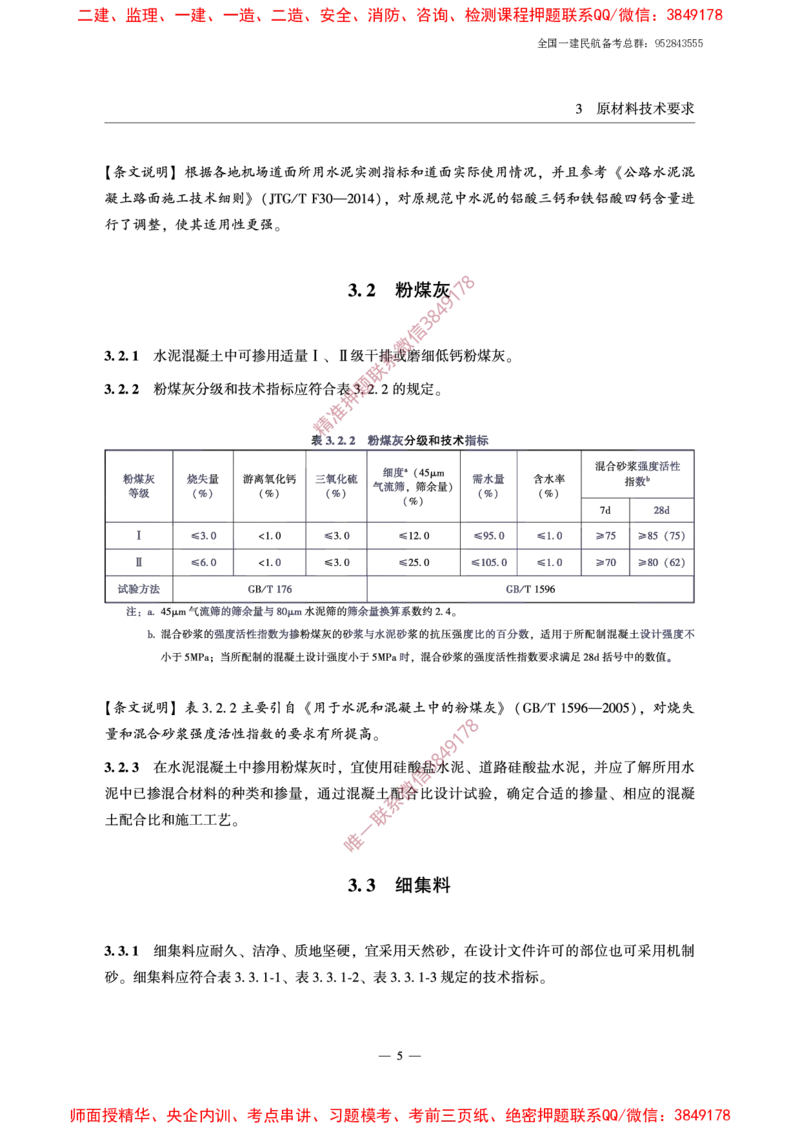

— ４ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)

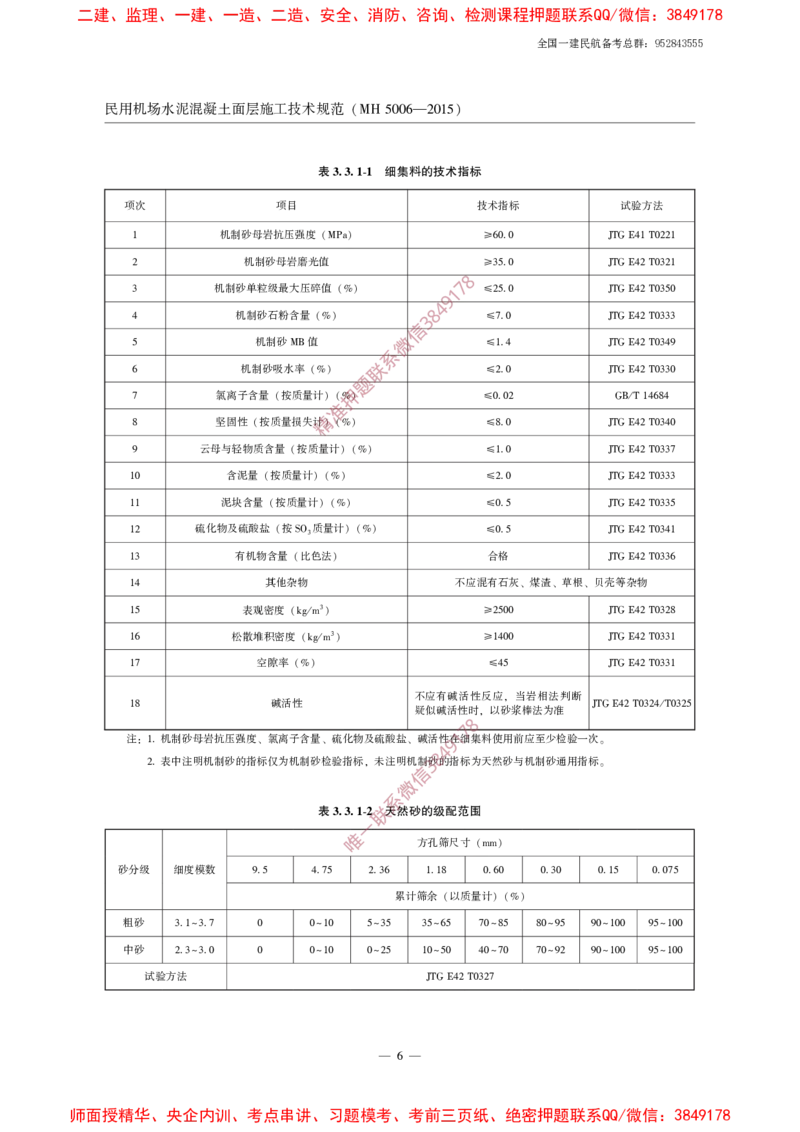

表３３１ １ 细集料的技术指标
￣
项次 项目 技术指标 试验方法
机制砂母岩抗压强度
１ (ＭＰａ) ≥６００ ＪＴＧＥ４１Ｔ０２２１
机制砂母岩磨光值
２ ≥３５０ ＪＴＧＥ４２Ｔ０３２１
8
机制砂单粒级最大压碎值 1 7
３ (％) 9 ≤２５０ ＪＴＧＥ４２Ｔ０３５０
4
机制砂石粉含量 3 8
４ (％) 信 ≤７０ ＪＴＧＥ４２Ｔ０３３３
机制砂 值 微
５ ＭＢ 系 ≤１４ ＪＴＧＥ４２Ｔ０３４９
机制砂吸水率 联
６ (％) 题 ≤２０ ＪＴＧＥ４２Ｔ０３３０
氯离子含量 按质量计 押
７ ( )准(％) ≤００２ ＧＢ/Ｔ１４６８４
坚固性 按质量损失精计
１
１
１
１
１
１
８
９
５
４
３
０
１
２
硫
云
化
母
物
泥
与
含
及
松
块
轻
有
泥
硫
表
散
含
物
机
量
酸
观
堆
(
量
质
物
盐
密
积
(
含
其
含
(
按
密
度
量
(
按
他
量
质
按
度
质
杂
(
(
量
(
Ｓ
ｋ
按
量
物
比
Ｏ
ｇ
计
３
质
计
/
色
质
ｍ
)
)
量
３
法
量
)
)
(
计
(
％
)
计
(
％
)
)
％
)
)
)
(
(
％
％
)
)
不应混
≥
≤
≤
≤
≤
≤
有
合
２
０
８
１
２
０
石
５
格
０
５
０
０
０
５
灰
０
、
煤渣
、
草根
、
贝壳
Ｊ
Ｊ
Ｊ
Ｊ
Ｊ
Ｊ
Ｊ
Ｔ
Ｔ
Ｔ
Ｔ
Ｔ
Ｔ
Ｔ
等
Ｇ
Ｇ
Ｇ
Ｇ
Ｇ
Ｇ
Ｇ
杂
Ｅ
Ｅ
Ｅ
Ｅ
Ｅ
Ｅ
Ｅ
４
４
４
４
４
４
４
物
２
２
２
２
２
２
２
Ｔ
Ｔ
Ｔ
Ｔ
Ｔ
Ｔ
Ｔ
０
０
０
０
０
０
０
３
３
３
３
３
３
３
２
３
４
４
３
３
３
８
６
０
７
３
５
１
１６ (ｋｇ/ｍ ３ ) ≥１４００ ＪＴＧＥ４２Ｔ０３３１
空隙率
１７ (％) ≤４５ ＪＴＧＥ４２Ｔ０３３１
不应有碱活性反应 当岩相法判断
碱活性 ꎬ
１８ 疑似碱活性时 以砂浆棒法为准 ＪＴＧＥ４２Ｔ０３２４/Ｔ０３２５
8 ꎬ
7
注
: １
机制砂母岩抗 压强度
、
氯离子含量
、
硫化物及硫酸盐
、
碱活
4
性9 1在细集料使用前应至少检验一次
ꎮ
8
表中注明机制砂 的指标仅为机制砂检验指标 未注明机制3砂的指标为天然砂与机制砂通用指标
２ ꎬ 信 ꎮ
微
系
表３３１ ２联 天然砂的级配范围
一￣
唯
方孔筛尺寸
(ｍｍ)
砂分级 细度模数
９５ ４７５ ２３６ １１８ ０６０ ０３０ ０１５ ００７５
累计筛余 以质量计
( ) (％)
粗砂
３１~３７ ０ ０~１０ ５~３５ ３５~６５ ７０~８５ ８０~９５ ９０~１００ ９５~１００
中砂
２３~３０ ０ ０~１０ ０~２５ １０~５０ ４０~７０ ７０~９２ ９０~１００ ９５~１００
试验方法
ＪＴＧＥ４２Ｔ０３２７

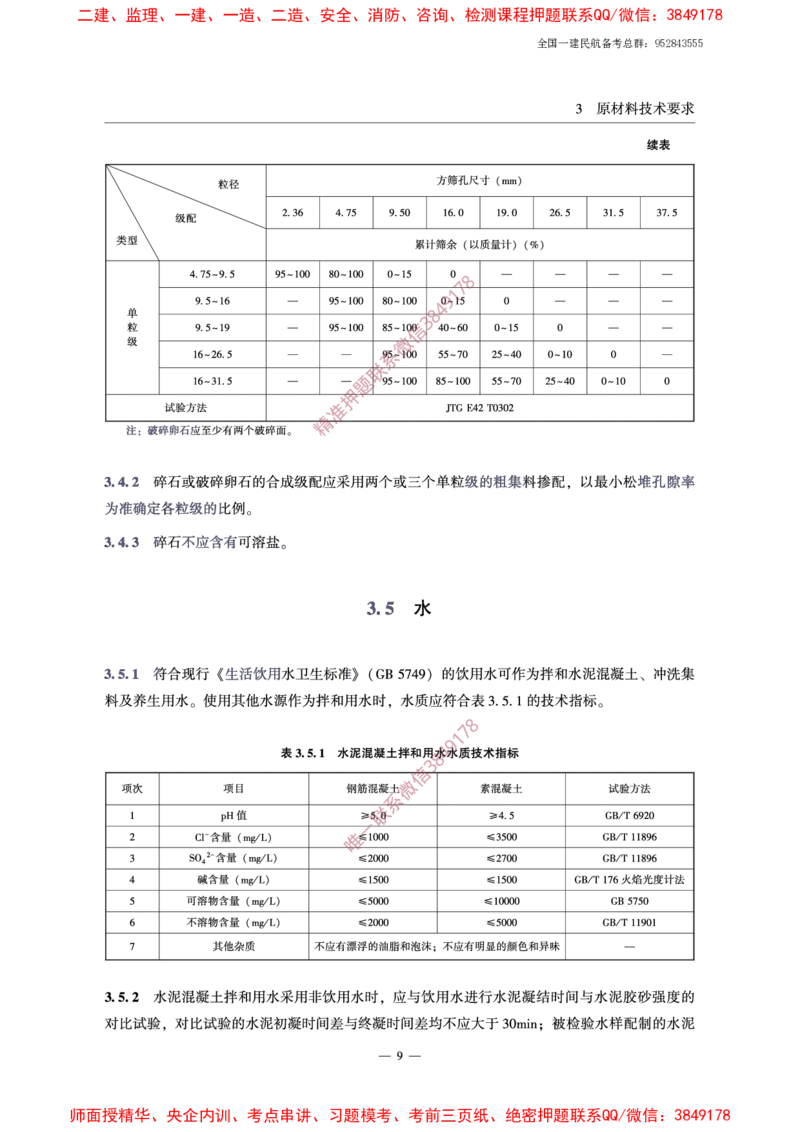

— ６ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
续表
项次 项目 技术指标 试验方法
吸水率 按质量计
６ ( ) (％) ≤２０ ＪＴＧＥ４２Ｔ０３０７
硫化物及硫酸盐 按 质量计
ａ
７ ( ＳＯ３ ) (％)
8
≤１０ ＧＢ/Ｔ１４６８５
有机物含量 比色法 1 7 合格
８ ( ) 9 ＪＴＧＥ４２Ｔ０３１３
4
氯化物含量 按氯离子质量计 3 8
９ ( ) (％) 信 ≤００２ ＧＢ/Ｔ１４６８５
碎石红白皮含量 微 参照
１０ ｂ (％) 系 ≤１００ ＪＴＧＥ４２Ｔ０３１１
岩浆联岩
题 ≥１００
岩石抗压强度 押变质岩
１１ ａ (ＭＰａ) 准 ≥８０ ＪＴＧＥ４１Ｔ０２２１
精 沉积岩
注
１
１
１
１
１
５
６
３
４
２
: ａ
硫
红
化
白
物
皮
及
是
硫
指
酸
颗
盐
粒
松
洛
含
中
表
散
杉
量
有
观
堆
空
矶
、
一
密
积
隙
磨
碱
碱
个
密
度
率
耗
活
活
及
度
损
性
(
性
一
(
ｋ
失
％
ａ
(
ｇ
反
个
ｋ
/
)
ｍ
ｇ
应
以
(
/
３
％
ｍ
)
、
上
３
)
)
岩
有
石
水
抗
锈
压
的
强
天
度
然
在
裂
粗
隙
不
疑
为
集
面
应
准
似
料
有
碱
使
碱
活
用
活
前
性
性
应
反
反
≥
≥
至
应
≤
≤
≥
应
２
１
少
４
３
６
５
３
时
ꎬ
５
０
０
０
５
检
０
０
ꎬ
当
验
以
岩
一
砂
次
相
浆
ꎮ
法
棒
判
法
断
Ｊ
Ｊ
Ｊ
Ｊ
Ｊ
Ｊ
Ｔ
Ｔ
Ｔ
Ｔ
Ｔ
Ｔ
Ｇ
Ｇ
Ｇ
Ｇ
Ｇ
Ｇ
Ｅ
Ｅ
Ｅ
Ｅ
Ｅ
Ｅ
４
４
４
４
４
４
２
２
２
２
２
２
Ｔ
Ｔ
Ｔ
Ｔ
Ｔ
Ｔ
０
０
０
０
０
０
３
３
３
３
３
３
０
１
２
２
０
０
９
７
４
５
８
９
ｂ ꎮ
8
7
表３４１ ２ 粗集料的级配1范围
￣ 9
4
8
3
信方筛孔尺寸
粒径
(ｍｍ)
微
系
级配 ２ ３６ ４７５ 联９５０ １６０ １９０ ２６５ ３１５ ３７５
一
类型
唯 累计筛余
(
按质量计
) (％)
４７５~１６ ９５~１００ ８５~１００ ４０~６０ ０~１０ — — — —
合成 ４７５~１９ ９５~１００ ８５~９５ ６０~７５ ３０~４５ ０~５ ０ — —
级配
４７５~２６５ ９５~１００ ９０~１００ ７０~９０ ５０~７０ ２５~４０ ０~５ ０ —
４７５~３１５ ９５~１００ ９０~１００ ７５~９０ ６０~７５ ４０~６０ ２０~３５ ０~５ ０
— ８ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555

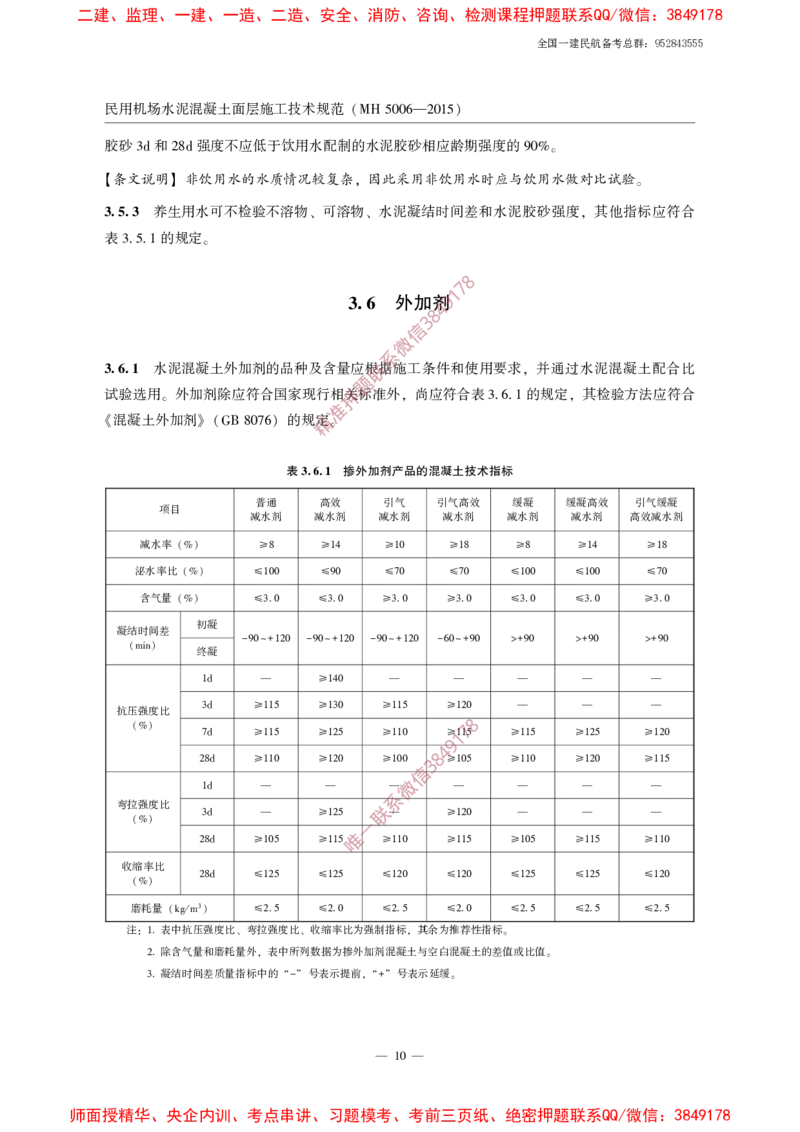

民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
胶砂 和 强度不应低于饮用水配制的水泥胶砂相应龄期强度的
３ｄ ２８ｄ ９０％ꎮ
【条文说明】 非饮用水的水质情况较复杂ꎬ 因此采用非饮用水时应与饮用水做对比试验ꎮ
３５３ 养生用水可不检验不溶物 可溶物 水泥凝结时间差和水泥胶砂强度 其他指标应符合
、 、 ꎬ
表 的规定
３５１ ꎮ
8
7
1
３ ６ 外加剂9
4
8
3
信
微
系
３６１ 水泥混凝土外加剂的品种及含量应根联据施工条件和使用要求 并通过水泥混凝土配合比
题 ꎬ
试验选用 外加剂除应符合国家现行相押关标准外 尚应符合表 的规定 其检验方法应符合
ꎮ 准 ꎬ ３６１ ꎬ
混凝土外加剂 的规精定
«
凝 结
泌
时
减
含
水
间
水
气
率
项
差
率
量
比
目
(
(
(
％
％
％
)
)
初
»
)
凝
( Ｇ Ｂ ８
减
０
≤
≤
普
７
≥
水
３
１
６
通
８
０
剂
)
０
０
表 ３ ６
减
≤
高
≥
≤
１
水
３
ꎮ
１
９
效
４
０
剂
０
掺外加
减
剂
≥
引
≥
≤
水
产
３
１
７
气
０
０
剂
０
品的混
引
凝
减
≥
气
≥
≤
土
水
３
１
７
高
８
０
剂
技
０
效
术指标
减
≤
≤
缓
≥
水
３
１
凝
８
０
剂
０
０
缓
减
≤
≤
凝
≥
水
３
１
１
高
０
４
剂
０
０
效
高
引
效
≥
气
≥
≤
减
３
１
７
缓
８
０
水
０
凝
剂
(ｍｉｎ) 终凝
－９０~＋１２０ －９０~＋１２０ －９０~＋１２０ －６０~＋９０ >＋９０ >＋９０ >＋９０
１ｄ — ≥１４０ — — — — —
抗压强度比 ３ｄ ≥１１５ ≥１３０ ≥１１５ ≥１２０ — — —
8
7
(％) 1
７ｄ ≥１１５ ≥１２５ ≥１１０ 9≥１１５ ≥１１５ ≥１２５ ≥１２０
4
8
3
２８ｄ ≥１１０ ≥１２０ ≥１００信 ≥１０５ ≥１１０ ≥１２０ ≥１１５
微
１ｄ — — 系— — — — —
弯拉强度比
联
(％)
３ｄ — ≥１２５ 一 — ≥１２０ — — —
唯
２８ｄ ≥１０５ ≥１ １ ５ ≥１１０ ≥１１５ ≥１０５ ≥１１５ ≥１１０
收缩率比
２８ｄ ≤１２５ ≤１２５ ≤１２０ ≤１２０ ≤１２５ ≤１２５ ≤１２０
(％)
磨耗量
(ｋｇ/ｍ ３ ) ≤２５ ≤２０ ≤２５ ≤２０ ≤２５ ≤２５ ≤２５
注 表中抗压强度比 弯拉强度比 收缩率比为强制指标 其余为推荐性指标
: １ 、 、 ꎬ ꎮ
除含气量和磨耗量外 表中所列数据为掺外加剂混凝土与空白混凝土的差值或比值
２ ꎬ ꎮ
凝结时间差质量指标中的 号表示提前 号表示延缓
３ “－” ꎬ “＋” ꎮ
— １０ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555

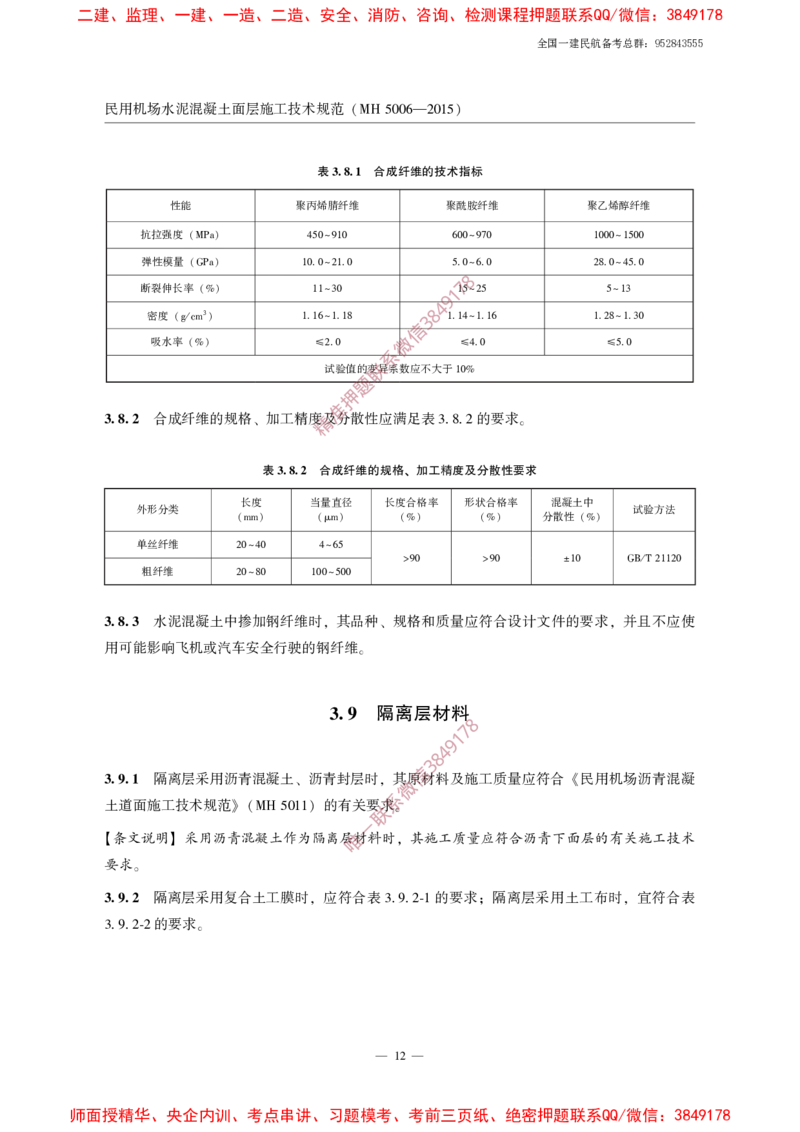

民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
表３８１ 合成纤维的技术指标
性能 聚丙烯腈纤维 聚酰胺纤维 聚乙烯醇纤维
抗拉强度
(ＭＰａ) ４５０~９１０ ６００~９７０ １０００~１５００
弹性模量
(ＧＰａ) １００~２１０ ５０~６０ ２８０~４５０
8
断裂伸长率 1 7
(％) １１~３０ 9１５~２５ ５~１３
4
密度 (ｇ/ｃｍ ３ ) １１６~１１８ 信 3 8 １１４~１１６ １２８~１３０
吸水率 微
(％) ≤２０ 系 ≤４０ ≤５０
试验值的联变异系数应不大于
题 １０％
押
准
３８２ 合成纤维的规格 加工精度精及分散性应满足表 的要求
３ ８ ３
单
外
粗
丝
形
纤
水
纤
分
维
泥
维
类
混 凝 土 中
２
２
(
掺
长
０
０
ｍ
~
~
ｍ
度
、
加
４
８
)
０
０
表
钢
３
纤
８
维
２
时
当
１０
(
４
合
量
０
ꎬ
μ
~
~
ｍ
直
成
６
５
其
５
)
０
径
纤
０
品
维
种
的
、
规
长
格
规
度
(
>
、
合
％
格
９０
加
)
格
和
率
工
质
３
精
量
８
度
应
形
及
２
状
分
符
(
>
合
％
散
９
合
０
)
格
性
率
设
要
ꎮ
计
求
文
分
混
件
散
凝
±
性
的
１
土
０
(
要
中
％
求
)
ꎬ
并
Ｇ
试
Ｂ
且
/
验
Ｔ
不
方
２１
法
１
应
２０
使
用可 能影响飞机或汽车安全行驶的钢纤维
ꎮ
３ ９ 隔离层材料
8
7
1
9
4
8
3
信
３９１ 隔离层采用沥青 混凝土 沥青封层时 其原材料及施工质量应符合 民用机场沥青混凝
微
、 ꎬ «
系
土道面施工技术规范 的有关要求
联
» (ＭＨ ５０１１) ꎮ
一
【条文说明】 采用沥青混凝土作为隔 离层唯材料时ꎬ 其施工质量应符合沥青下面层的有关施工技术
要求ꎮ
３９２ 隔离层采用复合土工膜时 应符合表 的要求 隔离层采用土工布时 宜符合表
ꎬ ３９２￣１ ꎻ ꎬ
的要求
３９２￣２ ꎮ
— １２ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555

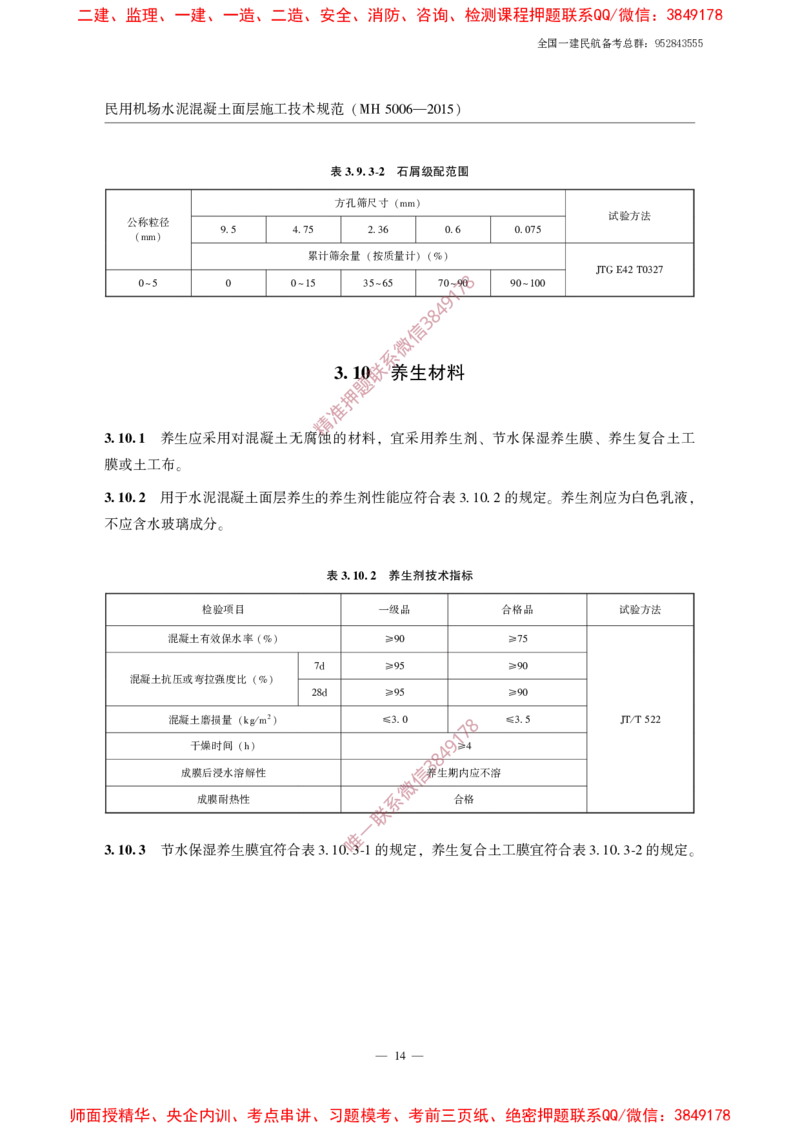

民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
表３９３ ２ 石屑级配范围
￣
方孔筛尺寸
(ｍｍ)
试验方法
公称粒径
９５ ４７５ ２３６ ０６ ００７５
(ｍｍ)
累计筛余量 按质量计
( ) (％)
8 ＪＴＧＥ４２Ｔ０３２７
7
０~５ ０ ０~１５ ３５~６５ ７０1~９０ ９０~１００
9
4
8
3
信
微
系
３ １０ 联 养生材料
题
押
准
精
３
３
膜
不
１
１
或
应
０
０
土
含
２
１
工
水
用
养
布
玻
于
生
ꎮ
璃
水
应
成
检
泥
采
分
验
混
用
ꎮ
项
凝
对
目
土
混
面
凝
层
土
养
无
生
腐
的
蚀
表
养
的
３
生
材
１
剂
０
料
２
性
ꎬ
一
能
养
级
宜
应
品
生
采
剂
符
用
技
合
养
术
表
生
指
３
标
剂
１
、
０
节
２
合
的
水
格
规
保
品
定
湿
ꎮ
养
养
生
生
膜
剂
、
应
养
为
试
生
验
白
复
方
色
法
合
乳
土
液
工
ꎬ
混凝土有效保水率
(％) ≥９０ ≥７５
７ｄ ≥９５ ≥９０
混凝土 抗压或弯拉强度比
(％)
２８ｄ ≥９５ ≥９０
混凝土磨 损量 (ｋｇ/ｍ ２ ) ≤３０ 7 8 ≤３５ ＪＴ/Ｔ５２２
1
干燥时 间 4 9
(ｈ) 8 ≥４
3
成膜后浸水溶解性 信养生期内应不溶
微
成膜耐热性 系 合格
联
一
唯
３１０３ 节水保湿养生膜宜符合表
３ １ ０３￣１
的规定
ꎬ
养生复合土工膜宜符合表
３１０３￣２
的规定
ꎮ
— １４ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
４ 水泥混凝土配合比设计
8
7
1
9
4
４ １ 水泥混凝土8配合比
3
信
微
系
联
４１１ 配置的混凝土应保证混凝土的设计题强度 耐磨性 耐久性及拌合物工作性的要求 在寒
押 、 、 ꎬ
冷地区还应满足抗冻性要求 准
ꎮ 精
４
４
３
４
据
小
３
１
１
０
１
于
水
ｋ
４
３
２
ｇ
灰
２
/
８
ｍ
比
０
水
年
混
３
ｋ
与
ꎻ
ｇ
泥
最
凝
/
强
采
ｍ
混
土
低
３
度
用
ꎮ
凝
配
月
关
的
有
土
平
合
系
水
抗
单
比
均
曲
泥
冻
位
设
气
线
强
要
水
温
计
及
度
求
泥
应
低
经
等
的
用
于
按
验
级
地
量
设
０
数
为
℃
区
应
计
据
的
５
ꎬ
不
强
２
进
地
小
采
度
５
行
区
于
控
用
时
计
ꎬ
制
ꎬ
的
３
算
１
混
ꎬ
单
水
０
ꎬ
ｋ
凝
以
位
泥
ｇ
并
土
/
饱
水
ｍ
强
通
的
３
和
泥
度
ꎻ
过
抗
用
面
混
等
试
冻
量
干
凝
级
配
等
应
为
土
为
确
级
不
基
中
定
４
应
小
准
２
掺
ꎮ
不
于
计
５
粉
低
时
算
３
煤
于
２
ꎬ
粗
０
灰
表
ｋ
单
细
ｇ
时
/
４
位
ｍ
集
ꎬ
１
３
水
料
ꎮ
单
４
泥
的
位
的
用
含
水
要
量
水
泥
求
应
用
率
ꎮ
不
ꎬ
量
小
可
应
根
于
不
表４１４ 面层混凝土抗冻等级要求
面层 部位 跑道 滑行道 机坪及道肩 防吹坪 路面
、 、 、
试验方法
试件 基准配合比 摊铺现场留样 基准配合
8
比 摊铺现场留样
7
1
9
抗冻等级 4
(Ｆ) ≥３００ ≥２５０
3
8≥２５０ ≥２００ ＪＴＧＥ３０Ｔ０５６５
信
微
系
【条文说明】 «民用机场水泥混凝土道面设计规范» ( — ) 要求: 年最低月平均气
联 ＭＨ/Ｔ ５００４ ２０１０
温为 的地区ꎬ 混凝土 抗冻等级
一
应不低于 ꎻ 年最低月平均气温低于 的地区ꎬ
０℃~－１０℃ 唯 Ｆ２００ －１０℃
混凝土抗冻等级应不低于 ꎮ 但是 近 年来发现ꎬ 在年最低月平均气温为 的地区ꎬ
Ｆ３００ ０℃ ~－１０℃
机场道面和道肩也存在较为严重的冻融破坏现象ꎮ 上述地区冬季正负温交替天数较多ꎬ 混凝土
受到的冻融循环次数较多ꎬ 是面层混凝土表面冻融破坏的主要原因ꎮ 因此ꎬ 本规范未按不同温
度对混凝土提出不同抗冻等级要求ꎮ
４１５ 除冰坪 在机位进行除冰作业的站坪 以及冬季需要喷洒除冰液的其他部位 其面层水
、 ꎬ ꎬ
泥混凝土应按附录 进行混凝土抗除冰液冻融破坏试验 块试件经受 次除冰液冻融循环后
Ｂ ꎬ ３ ３０ ꎬ
平均剥落量宜小于
２
０６ｋｇ/ｍ ꎮ
— １６ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)

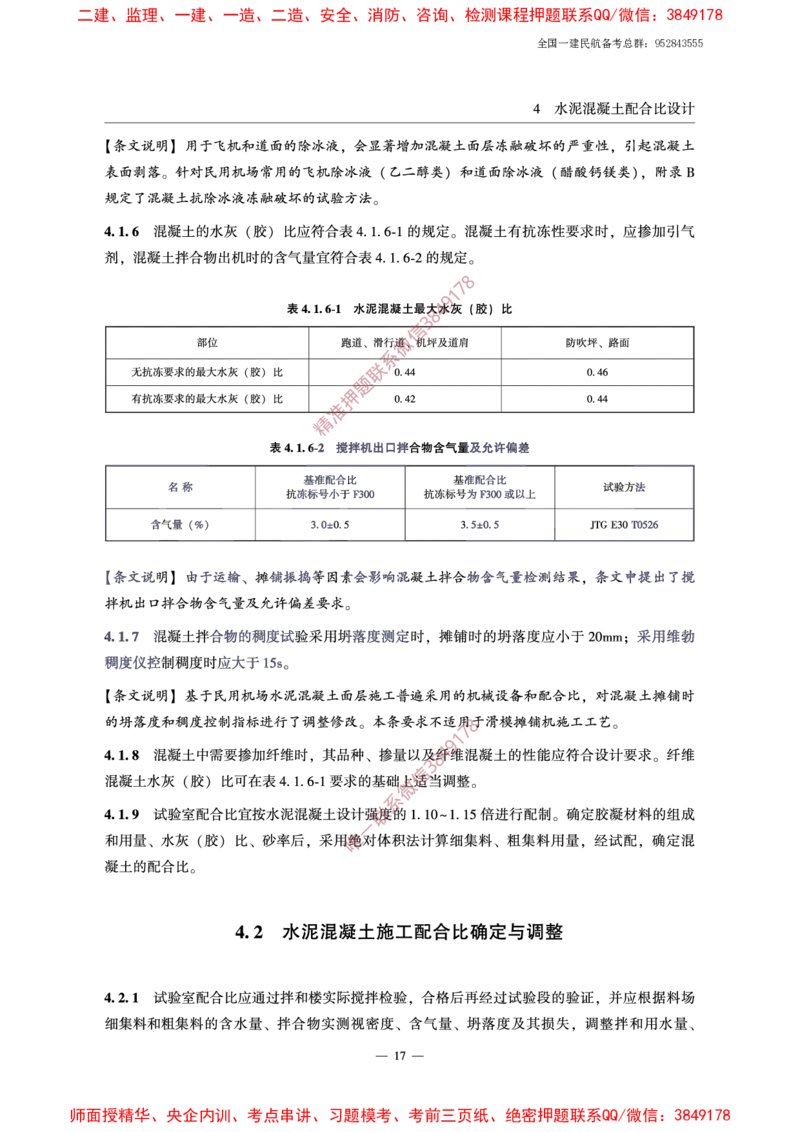

砂率或外加剂掺量 调整时 水灰 胶 比不应增大 单位水泥用量 纤维体积率不应减小
ꎮ ꎬ ( ) ꎬ 、 ꎮ
【条文说明】 水泥混凝土配合比确定与调整为新增内容ꎬ 在目标配合比确定后ꎬ 施工单位通过各
项指标检验、 拌和楼实际搅拌检验、 试验段的验证ꎬ 并根据原材料、 拌合物等实际情况进行
调整ꎮ
４２２ 施工期间可根据气温 风速 运输条件等的变化 微调用水量和外加剂的掺量 现场同
、 、 ꎬ8 ꎮ
7
条件养护的混凝土性能应不低于设计要求 1
ꎮ 9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
— １８ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
５２５ 施工前 至少应储备正常施工 的集料 集料场应建在排水通畅的位置 其底部
ꎬ １０ｄ~１５ｄ ꎮ ꎬ
应做硬化处理 不同规格的集料之间应有隔离设施 并设标识牌 严禁混杂 宜在集料堆上部
ꎮ ꎬ ꎬ ꎮ
架设顶篷或进行覆盖
ꎮ
５２６ 拌和站内运输道路及拌和楼下应采用混凝土进行硬化
ꎮ
５２７ 拌和站内应设置防扬尘设施 混凝土原材料不应受到二次污染 拌和站内应设置污水排
ꎬ 8 ꎮ
7
放管沟 沉淀池 1
、 ꎮ 9
4
8
3
信
微
５ ３ 材料系及设备检查
联
题
押
准
５３１ 开工前 工地试验室应对计精划使用的原材料进行质量检验和混凝土配合比优选
５
５
作
行
材
３
３
为
称
料
３
２
一
量
、
批
原
原
ꎬ
登
材
材
分
记
料
料
、
批
的
ꎬ
供
保
次
检
给
管
检
测
应
或
测
项
满
检
签
和
测
目
足
发
储
项
、
面
目
ꎮ
存
表
频
层
ꎮ
５
率
施
３
应
工
３
符
进
混
合
度
凝
表
要
土
求
原
５
ꎮ
材
３
料
原
３
检
的
材
测
料
规
项
检
定
目
检
ꎮ
验
、
测
频
合
应
频
率
格
将
度
及
后
相
方
方
同
法
可
料
进
源
、
场
ꎮ
规
原
格
材
、
试
料
品
验
进
种
方
ꎮ
出
的
法
场
原
应
材
进
料
抗折强度 抗压强度 安定性 一批
、 ꎬ １５００ｔ
凝结时间 标准稠度需水量 细度 一批
ꎬ ꎬ ２０００ｔ ＪＴＧＥ３０Ｔ０５０２
水 ＪＴＧＥ３０Ｔ０５０５/Ｔ０５０６
游离氧 化钙 氧化镁 三氧化硫含量 铝酸
泥 三钙 铁铝 、 酸四钙含 、 量 干缩率 耐 ꎬ 磨性 同种水泥不少于8 次 进场前必测 ＧＢ/Ｔ１７６
碱含 、 量 混 合材料种类及 ꎬ 掺量 、 、 1 7３ ꎬ
ꎬ 4 9
8
温度 3水泥进场时检测 温度计
信
微
烧失量
系 ２００ｔ
一批
粉
联
煤 活性指数 细度 一批 ＧＢ/Ｔ１７６
、 一 １５００ｔ
灰 唯 ＧＢ/Ｔ１５９６
需水量比 三氧化硫含量 同种粉煤灰不少于 次 进场前必测
、 ３ ꎬ
— ２０ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
调试 检定 校准 维修和保养 主要施工机械的易损零部件应有适量储备
ꎬ ꎬ ꎬ ꎮ ꎮ
５ ４ 基层检查与整修
５４１ 基层应符合 民用机场飞行区土 石 方与道面基8 础施工技术规范 的相
« ( ) 7 » (ＭＨ ５０１４)
1
关规定 4 9
ꎮ 8
3
信
５４２ 面层铺筑前 应对基层进行全面的破损 微 检查 对开裂 破损部位应进行修复 基层与面
ꎬ ꎬ 、 ꎮ
系
层之间未设置满铺的隔离层时 基层非扩展性温缩 干缩裂缝处以及预埋管切槽处 应铺设复
联
ꎬ 、 ꎬ
题
合土工膜 土工布或其他有效的隔离材料 其覆盖宽度不应小于 距裂缝最窄处不应小
押
、 ꎬ １０００ｍｍꎻ
准
于 基层局部破损 松散部位 应挖除并修复
精
３００ｍｍꎮ 、 ꎬ ꎮ
５ ４ ３ 土 工 织 物 隔 离 层 应 平 整
、
顺直
ꎬ
不应有破裂
、
起皱
ꎮ
8
7
1
9
4
8
3
信
微
系
联
一
唯
— ２２ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)

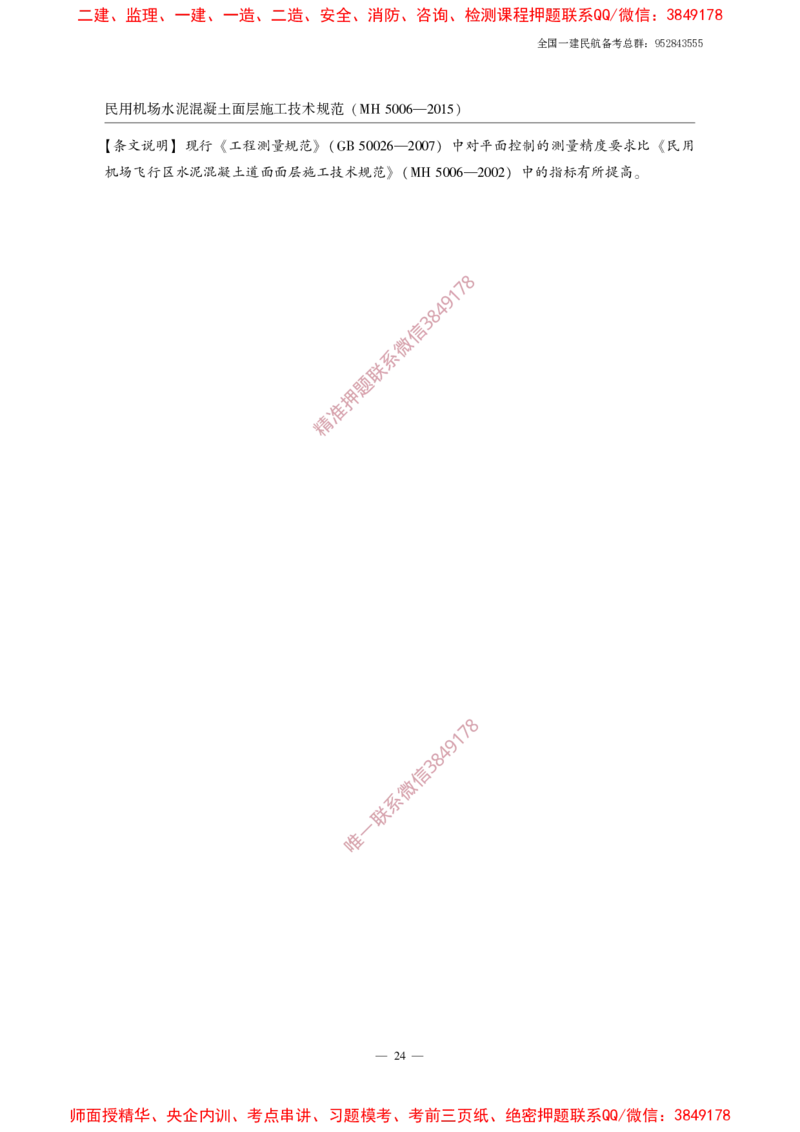

【条文说明】 现行 «工程测量规范» ( — ) 中对平面控制的测量精度要求比 «民用
ＧＢ ５００２６ ２００７
机场飞行区水泥混凝土道面面层施工技术规范» ( — ) 中的指标有所提高ꎮ
ＭＨ ５００６ ２００２
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
— ２４ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)

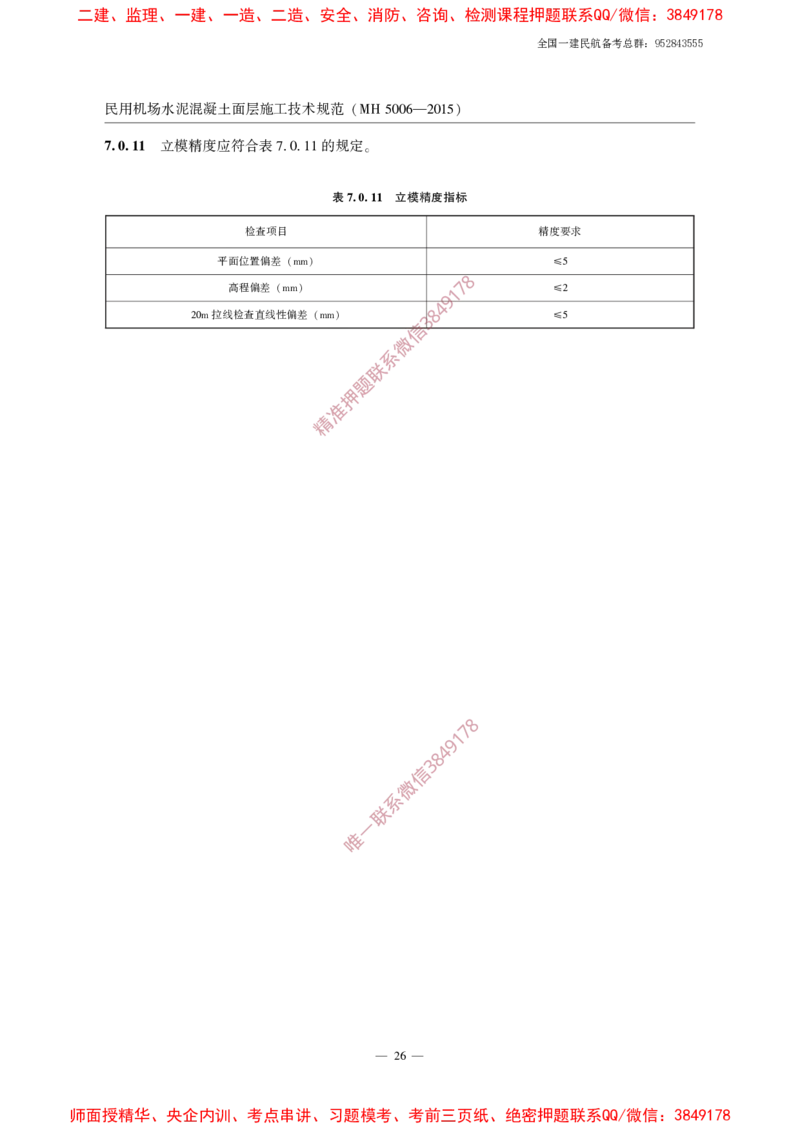

７０１１ 立模精度应符合表 的规定
７０１１ ꎮ
表７０１１ 立模精度指标
检查项目 精度要求
平面位置偏差
(ｍｍ) ≤５
8
高程偏差 1 7
(ｍｍ) 9 ≤２
4
拉线检查直线性偏差 8
２０ｍ (ｍｍ) 信 3 ≤５
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
— ２６ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)

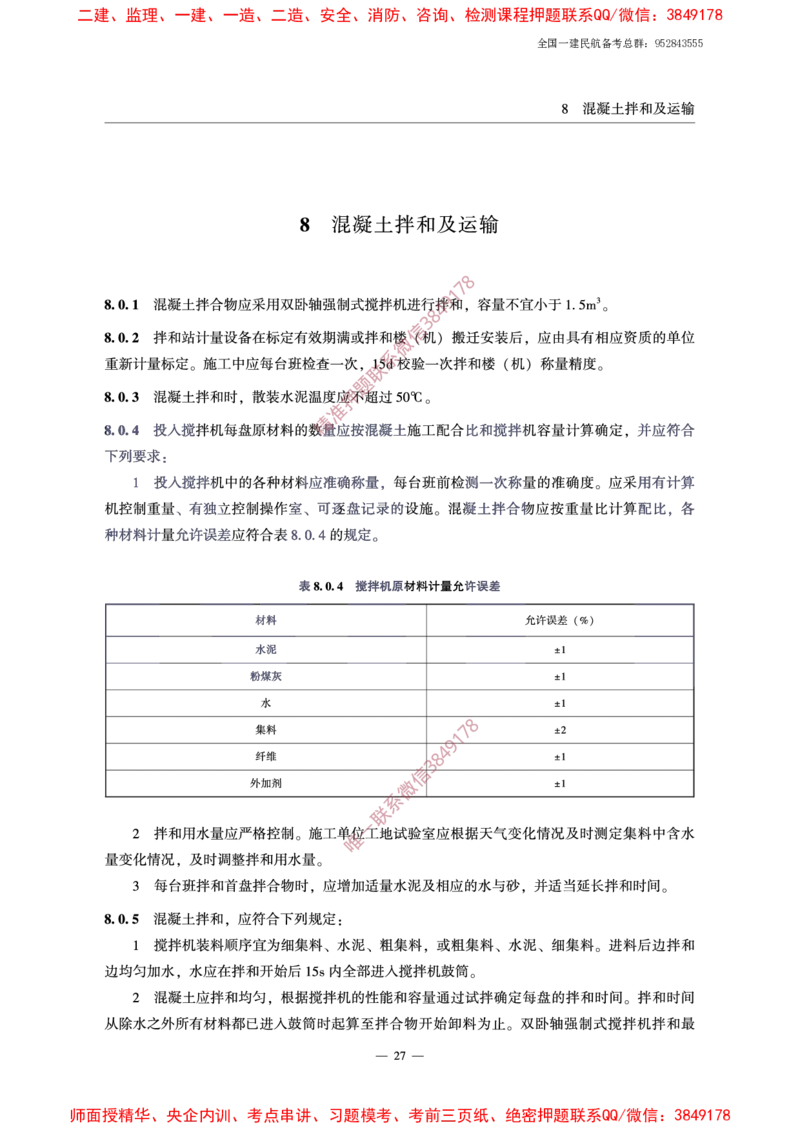

短时间宜不小于 加纤维时应延长 加粉煤灰时应延长
６０ｓꎬ ２０ｓ~３０ｓꎬ １５ｓ~２５ｓꎮ
外加剂溶液应在 用水量投入后开始投料 并于搅拌结束 之前应全部投入搅拌机
３ １/３ ꎬ ３０ｓ ꎮ
引气混凝土的每盘搅拌量应不大于搅拌机额定容量的
４ ９０％ꎮ
８０６ 混凝土拌合物质量检测项目及其频率应符合表 中的规定 每座拌和楼试拌时或当
８０６ ꎮ
原材料 混凝土种类 混凝土强度等有变化时 应检测该表中每种混凝土拌合物的全部项目
、 、 ꎬ ꎬ
8
合格后方可拌和生产 拌合物出料温度宜控制在 7之间
ꎮ １５℃~３1０℃ ꎮ
9
4
8
3
信
表８０６ 混凝土拌合
微
物质量检测项目及其频率
系
检测项目 联检测频率 试验方法
题
押
水灰 胶 比 每工班至少测 次 有变化随时测
( ) 准 １ ꎬ ＪＴＧＥ３０Ｔ０５２９
精
坍落度及坍落度经时损失 每工班测 次 有变化随时测
８ ０ ７
纤
运
表
含
泌
维
温
离
观
输
气
水
体
度
析
密
量
率
积
混
度
率
凝 土 宜 采 用 自 卸
每
机
工
动
每
班
每
标
至
工
车
段
少
班
抽
测
测
并
测
２
２
次
次
不
以
每
每
ꎬ
ꎬ
少
３
随
工
工
最
包
有
于
时
班
班
短
ꎬ
括
抗
３
观
测
测
次
当
冻
时
察
２
１
ꎬ
天
要
间
次
次
有
气
求
运
变
温
不
化
最
少
到
随
高
于
铺
时
和
３
筑
次
测
最低
现
时
场 运输应符合
Ｊ
Ｊ
Ｊ
Ｊ
Ｊ
Ｊ
Ｔ
Ｔ
Ｔ
Ｔ
Ｔ
Ｔ
Ｇ
Ｇ
Ｇ
Ｇ
Ｇ
Ｇ
下
Ｃ
Ｅ
Ｅ
Ｅ
Ｅ
Ｅ
Ｅ
Ｅ
３
３
３
３
３
３
Ｃ
列
０
０
０
０
０
０
Ｓ
Ｔ
Ｔ
Ｔ
Ｔ
Ｔ
Ｔ
规
１
０
０
０
０
０
０
３
５
５
５
５
５
５
定
２
２
２
２
２
２
２
６
８
５
７
９
ꎬ ꎮ :
运输工具应清洗干净 不漏浆 运料前应洒水润湿车厢内壁 停运后应将车厢内壁冲洗
１ ꎬ ꎮ ꎬ
干净
ꎮ
２
混凝土 从 搅拌机出料直到卸放在铺筑现场的时间
ꎬ7 8
宜 不超过
３０ｍｉｎꎬ
期间应减少水分蒸
1
发 必要时应覆盖 9
ꎬ ꎮ 4
8
不应用额外加 水或其他方法改变混凝土的工信作3性
３ ꎮ
微
运输道路路况应良好 避免运料车剧烈系颠簸致使拌合物产生离析 明显离析的混凝土拌
４ ꎬ ꎮ
联
合物不应用于面层铺筑 一
ꎮ
唯
混凝土搅拌机出料口的卸料高度以及铺筑时自卸机动车卸料高度均应不超过
５ １５ｍꎮ
— ２８ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)

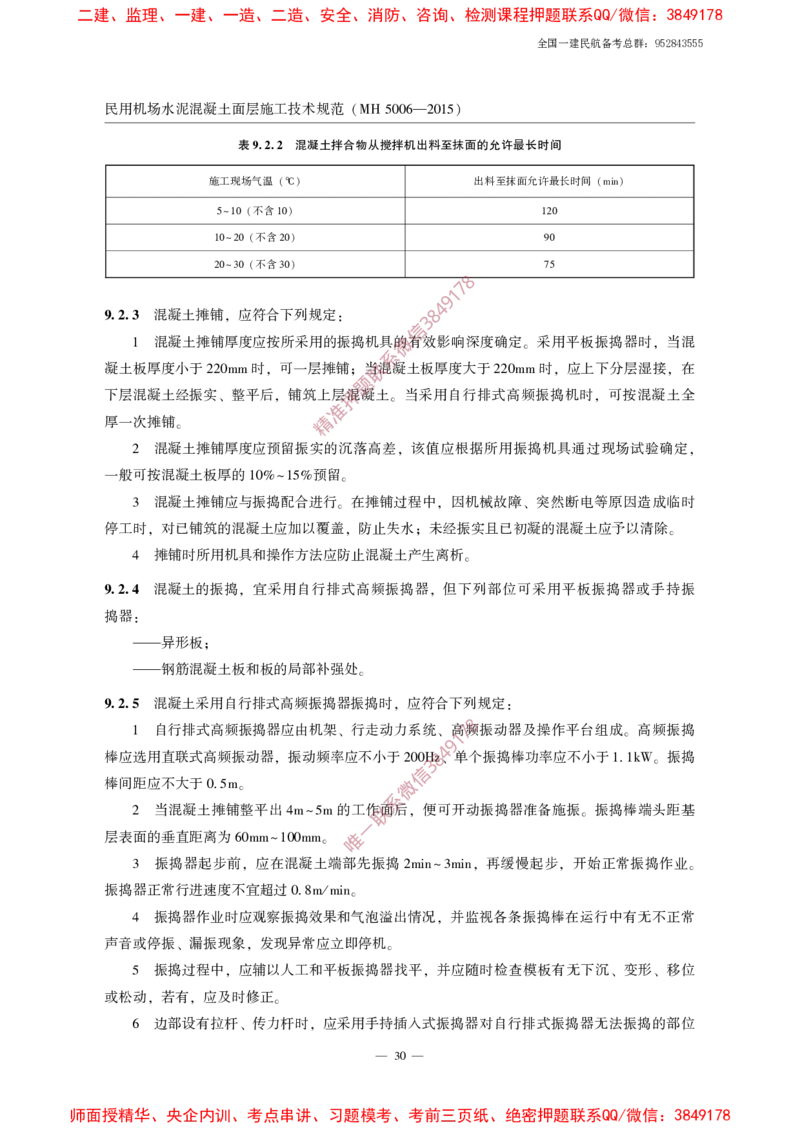

表９２２ 混凝土拌合物从搅拌机出料至抹面的允许最长时间
施工现场气温 出料至抹面允许最长时间
(℃) (ｍｉｎ)
不含
５~１０ ( １０) １２０
不含
１０~２０ ( ２０) ９０
不含
２０~３０ ( ３０)
8
７５
7
1
9
4
９２３ 混凝土摊铺 应符合下列规定 8
3
ꎬ : 信
混凝土摊铺厚度应按所采用的振捣机具微的有效影响深度确定 采用平板振捣器时 当混
１ 系 ꎮ ꎬ
凝土板厚度小于 时 可一层摊铺 当联混凝土板厚度大于 时 应上下分层湿接 在
２２０ｍｍ ꎬ ꎻ题 ２２０ｍｍ ꎬ ꎬ
下层混凝土经振实 整平后 铺筑上层押混凝土 当采用自行排式高频振捣机时 可按混凝土全
、 ꎬ 准 ꎮ ꎬ
厚一次摊铺 精
９
一
停
捣
２
般
工
器
４
２
３
４
:
可
时
ꎬ
按
混
混
混
摊
对
混
凝
凝
凝
铺
ꎮ
已
凝
土
土
土
时
铺
土
的
摊
摊
所
筑
板
振
铺
铺
用
的
厚
捣
厚
应
机
混
的
ꎬ
度
与
具
凝
１
应
振
和
宜
０
土
％
预
捣
操
采
应
~
留
配
作
用
１
加
５
合
方
振
自
％
以
进
法
实
行
预
覆
行
应
的
排
留
盖
ꎮ
防
沉
ꎮ
式
ꎬ
在
止
落
高
防
摊
混
高
频
止
铺
凝
差
振
失
土
过
ꎬ
捣
水
产
程
该
ꎻ
器
生
中
值
未
ꎬ
离
ꎬ
应
经
但
析
因
根
振
下
ꎮ
机
据
实
列
械
所
且
部
故
用
已
位
障
初
振
可
、
凝
捣
采
突
的
机
用
然
混
具
平
断
凝
通
板
电
土
过
振
等
应
现
捣
原
予
场
器
因
以
试
或
造
清
验
手
成
除
确
持
临
ꎮ
定
振
时
ꎬ
异形板
——— ꎻ
钢筋混凝土板和板的局部补强处
——— ꎮ
９２５ 混凝土采用自行排式高频振捣器振捣时 应符合下列规定
ꎬ :
8
自行排式 高频振捣器应由机架 行走动力系统 高7频振动器及操作平台组成 高频振捣
1
１ 、 、9 ꎮ
4
棒应选用直联式高频振动器 振动频率应不小于 8 单个振捣棒功率应不小于 振捣
ꎬ ２信００3Ｈｚ、 １１ｋＷꎮ
棒间距应不大于 微
０５ｍꎮ 系
当混凝土摊铺整平出 的工作联面后 便可开动振捣器准备施振 振捣棒端头距基
２ ４ｍ ~５ｍ 一 ꎬ ꎮ
层表面的垂直距离为 唯
６０ｍｍ~１００ｍｍꎮ
振捣器起步前 应在混凝土端部先振捣 再缓慢起步 开始正常振捣作业
３ ꎬ ２ｍｉｎ~３ｍｉｎꎬ ꎬ ꎮ
振捣器正常行进速度不宜超过
０８ｍ/ｍｉｎꎮ
振捣器作业时应观察振捣效果和气泡溢出情况 并监视各条振捣棒在运行中有无不正常
４ ꎬ
声音或停振 漏振现象 发现异常应立即停机
、 ꎬ ꎮ
振捣过程中 应辅以人工和平板振捣器找平 并应随时检查模板有无下沉 变形 移位
５ ꎬ ꎬ 、 、
或松动 若有 应及时修正
ꎬ ꎬ ꎮ
边部设有拉杆 传力杆时 应采用手持插入式振捣器对自行排式振捣器无法振捣的部位
６ 、 ꎬ
— ３０ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)

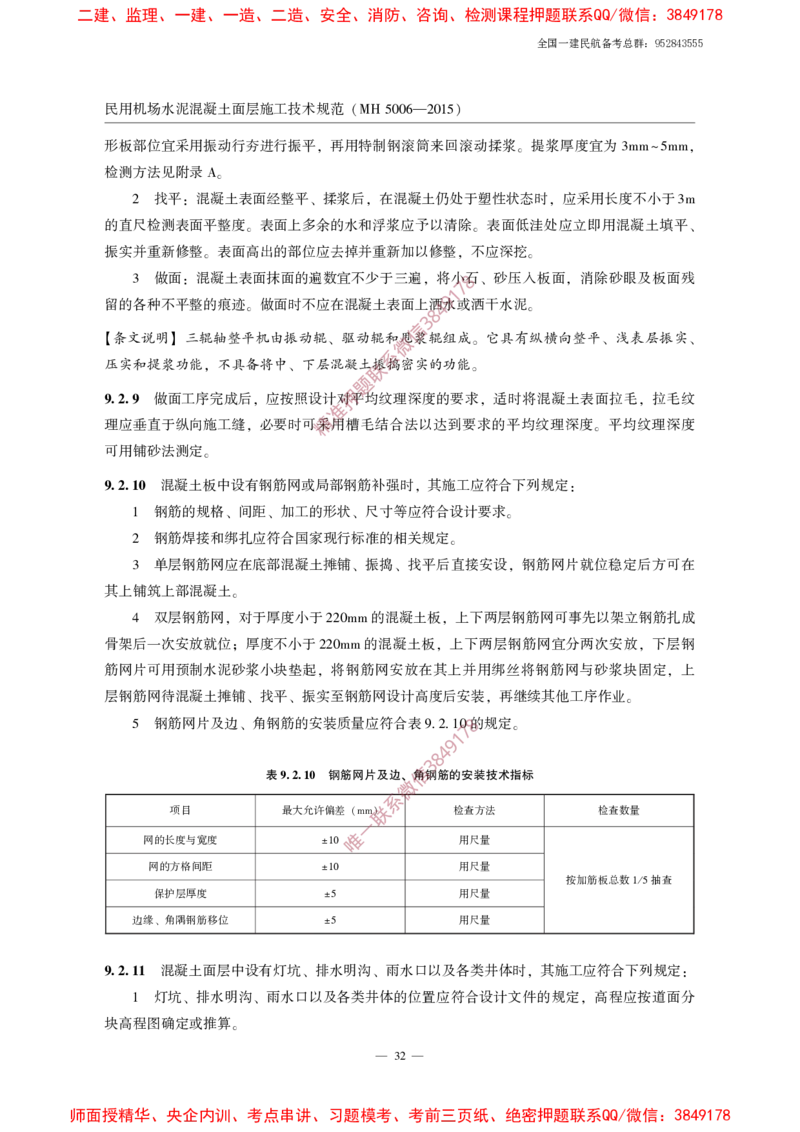

形板部位宜采用振动行夯进行振平 再用特制钢滚筒来回滚动揉浆 提浆厚度宜为
ꎬ ꎮ ３ｍｍ~５ｍｍꎬ
检测方法见附录
Ａꎮ
找平 混凝土表面经整平 揉浆后 在混凝土仍处于塑性状态时 应采用长度不小于
２ : 、 ꎬ ꎬ ３ｍ
的直尺检测表面平整度 表面上多余的水和浮浆应予以清除 表面低洼处应立即用混凝土填平
ꎮ ꎮ 、
振实并重新修整 表面高出的部位应去掉并重新加以修整 不应深挖
ꎮ ꎬ ꎮ
做面 混凝土表面抹面的遍数宜不少于三遍 将小8石 砂压入板面 消除砂眼及板面残
３ : ꎬ 1 7 、 ꎬ
9
留的各种不平整的痕迹 做面时不应在混凝土表面上洒4水或洒干水泥
ꎮ 8 ꎮ
3
信
【条文说明】 三辊轴整平机由振动辊、 驱动辊和微甩浆辊组成ꎮ 它具有纵横向整平、 浅表层振实、
系
压实和提浆功能ꎬ 不具备将中、 下层混凝土联振捣密实的功能ꎮ
题
押
９２９ 做面工序完成后 应按照设计对平均纹理深度的要求 适时将混凝土表面拉毛 拉毛纹
ꎬ 准 ꎬ ꎬ
精
理应垂直于纵向施工缝 必要时可采用槽毛结合法以达到要求的平均纹理深度 平均纹理深度
９
其
可
２
上
用
１
４
１
２
３
铺
铺
０
筑
砂
双
钢
钢
单
混
上
法
层
筋
筋
层
凝
部
测
钢
的
焊
钢
土
混
定
筋
规
接
筋
板
ꎮ
凝
网
格
和
网
中
土
、
ꎬ
绑
应
设
ꎮ
间
对
扎
在
有
ꎬ
距
于
应
底
钢
、
厚
符
部
筋
加
度
合
混
网
工
小
国
凝
或
的
于
家
土
局
形
现
摊
２
部
２
状
行
铺
０
钢
ｍ
、
、
标
ｍ
筋
尺
振
准
的
补
寸
捣
的
混
强
、
等
相
凝
时
应
关
找
土
ꎬ
符
规
平
板
其
合
定
后
ꎬ
施
ꎮ
设
直
上
工
计
接
下
应
要
安
两
符
求
设
层
合
ꎮ
ꎬ
钢
下
钢
筋
列
筋
网
规
网
可
定
片
事
:
就
先
ꎮ
位
以
稳
架
定
立
后
钢
方
筋
可
扎
在
成
骨架后一次安放就位 厚度不小于 的混凝土板 上下两层钢筋网宜分两次安放 下层钢
ꎻ ２２０ｍｍ ꎬ ꎬ
筋网片 可用预制水泥砂浆小块垫起 将钢筋网安放在其上并用绑丝将钢筋网与砂浆块固定 上
ꎬ ꎬ
层钢筋网待 混凝土摊铺 找平 振实至钢筋网设计高度后安装 再继续其他工序作业
、 、 ꎬ ꎮ
钢筋网片及边 角钢筋的安装质量应符合表 8 的规定
５ 、 ９２1１
7
０ ꎮ
9
4
8
3
信
表９２１０ 钢筋网片及边、 角钢筋的安装技术指标
微
系
项目 最 大允许偏差 联 检查方法 检查数量
(一ｍｍ)
网的长度与宽度 唯 用尺量
±１ ０
网的方格间距 用尺量
±１０
按加筋板总数 抽查
１/５
保护层厚度 用尺量
±５
边缘 角隅钢筋移位 用尺量
、 ±５
９２１１ 混凝土面层中设有灯坑 排水明沟 雨水口以及各类井体时 其施工应符合下列规定
、 、 ꎬ :
灯坑 排水明沟 雨水口以及各类井体的位置应符合设计文件的规定 高程应按道面分
１ 、 、 ꎬ
块高程图确定或推算
ꎮ
— ３２ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
１０ 养 生
8
7
1
１００１ 水泥混凝土面层应选择合理养生方式 保证4强9度增长及其他性能 防止混凝土产生微
ꎬ 8 ꎬ
3
裂纹与裂缝 可选用养生剂 节水保湿养生膜 信复合土工膜 土工布等材料 采用土工布时
ꎬ 、 微、 、 ꎮ ꎬ
应及时洒水保持混凝土表面湿润 系
ꎮ 联
题
１００２ 在蒸发量大时 宜采用喷洒养 押 生剂与覆盖保湿的组合养生方式 在干旱缺水地区 宜
ꎬ ꎮ ꎬ
准
采用养生剂 节水保湿养生膜或复合土工膜进行养生 在不停航施工时 宜采用养生剂进行
精
、 ꎮ ꎬ
１
１
生
面
洒
【
养
０
０
条
材
存
后
生
０
０
文
ꎮ
料
在
表
４
３
说
ꎬ
的
面
明
当
当
保
抗
不
】
混
采
证
滑
应
室
凝
用
混
纹
有
内
土
养
凝
理
颜
做
表
生
ꎬ
土
色
养
面
剂
故
表
差
生
有
进
现
面
异
剂
一
ꎮ
场
处
行
试
定
养
施
于
养
验
硬
生
工
湿
生
时
度
剂
时
润
时
ꎬ
的
需
ꎬ
状
(
表
现
要
用
应
态
面
场
增
手
ꎮ
在
均
平
加
指
混
做
为
均
养
轻
凝
面
光
喷
生
压
土
拉
滑
洒
剂
表
拆
毛
平
剂
用
面
模
后
面
量
量
不
后
及
ꎬ
ꎮ
宜
显
ꎬ
时
且
在
痕
其
喷
未
试
迹
侧
洒
考
验
)
面
养
虑
室
时
也
生
日
测
ꎬ
应
剂
晒
试
应
及
ꎮ
与
剂
及
时
养
量
风
时
覆
生
的
吹
均
盖
剂
基
的
匀
并
应
础
影
洒
洒
喷
上
响
水
水
洒
适
及
并
养
均
当
道
覆
生
匀
增
(
盖
ꎮ
ꎬ
加
路
养
喷
养
ꎮ
)
生用水与新浇筑的面层混凝土温度差不宜超过
１５℃ꎮ
１００５ 养生时间应根据混凝土强度增长情况确定 宜不小于水泥混凝土达到 设计强度的
ꎬ ９０％
时间 且应不少于 养生期满后方可清除覆盖物
ꎬ １４ｄꎮ ꎮ
8
7
１００６ 混凝土在养 生期间
ꎬ
不应有车辆在其上通行
ꎮ4
9 1
8
3
信
微
系
联
一
唯
— ３４ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
１２ 接缝施工
8
7
1
9
4
１２ １ 接缝构8造施工
3
信
微
系
联
１２１１ 企口缝应先铺筑混凝土板凸榫的题一边 企口部位的混凝土应振捣密实 不应出现蜂窝
押 ꎮ ꎬ 、
麻面现象 拆模时应注意保护企口的准完整性
ꎮ 精 ꎮ
１
振
２
捣
１
１
２
３
混
２
凝
拉
在
拉
拉
土
杆
立
杆
项
杆
过
目
应
模
应
施
程
垂
浇
按
工
中
直
筑
设
应
ꎬ
于
混
计
符
应
混
凝
位
合
随
凝
土
置
下
时
土
的
准
列
注
板
确
振
规
意
允
的
安
捣
定
校
许
纵
放
过
偏
:
正
ꎬ
向
差
程
拉
表
拉
施
中
杆
１
杆
工
２
ꎬ
位
１
设
缝
将
置
２
、
置
拉
ꎮ
平
精
拉
杆
杆
行
度
穿
设
于
应
入
置
混
满
模
精
凝
足
检
度
板
土
表
查
孔
方
板
１
眼
法
２
表
并
１
面
放
２
并
的
置
位
规
在
于
定
设
板
ꎮ
计
厚
位
的
检
置
中
验
处
间
频率
ꎮ
ꎮ
在铺筑
、
(ｍｍ)
拉杆加工长度 量取长度
５
拉杆端上下 左右偏斜 在拉杆两端测量
、 １０ 拉杆总数的
２０％
拉杆中
左
间
右
上
偏
下
位 、
前后
、 １０
以板
为 1
面
7基 8
和
准
接
测
缝
量
中线
9
4
8
3
信
１２１３ 传力杆缝的施工 应符合下列规定 微
:
系
传力杆加工宜锯断 断 口应垂直光联圆 并用砂轮打磨毛刺 加工成 的圆倒
１ ꎬ ꎬ ꎬ ２ｍｍ~３ｍｍ
一
角 涂层材料为沥青时 传力杆一端应唯按设计要求长度均匀涂刷一层沥青 沥青厚度为
ꎮ ꎬ ꎬ １ｍｍꎬ
不宜过厚 为防止传力杆沥青间相互 粘 结 可在沥青表面撒一层滑石粉 不应使用沥青脱落的
ꎮ ꎬ ꎮ
传力杆 设计要求采用其他涂层时 如涂漆 喷塑 浸塑 镀锌等 应按设计要求对传力杆进
ꎮ ( 、 、 、 )ꎬ
行加工
ꎮ
传力杆应按设计位置准确安放 假缝宜采用传力杆支架方法埋设 施工缝传力杆应采用
２ ꎬ ꎬ
模板加支撑架方式安放 传力杆设置精度应满足表 的规定
ꎮ １２１３ ꎮ
— ３６ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)

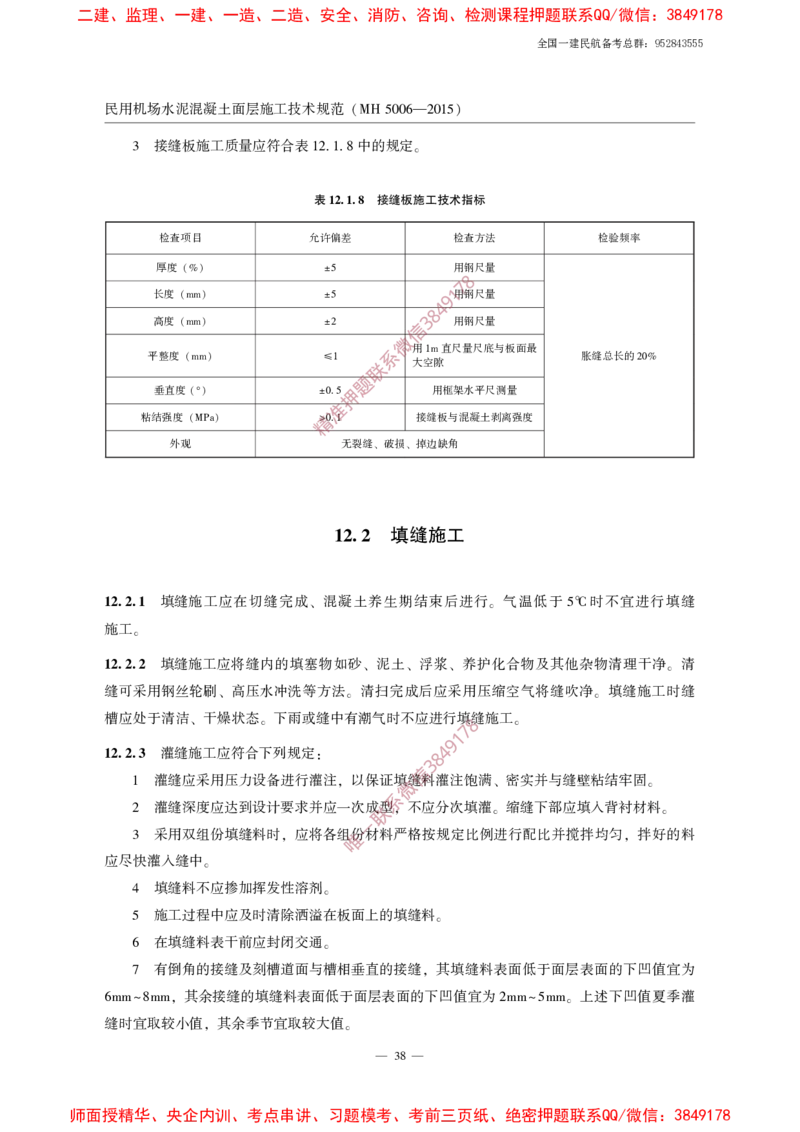

接缝板施工质量应符合表 中的规定
３ １２１８ ꎮ
表１２１８ 接缝板施工技术指标
检查项目 允许偏差 检查方法 检验频率
厚度 用钢尺量
(％) ±５ 8
7
长度 1用钢尺量
(ｍｍ) ±５ 4 9
8
高度 3 用钢尺量
(ｍｍ) ±２ 信
微
用 直尺量尺底与板面最
平整度 系 １ｍ 胀缝总长的
(ｍｍ) ≤１ 联 大空隙 ２０％
题
垂直度 押 用框架水平尺测量
(°) ±０５
准
粘结强度 精 接缝板与混凝土剥离强度
(ＭＰａ) >０１
１
施
２
工
２ １ 填
外
缝
观
施 工 应 在 切 缝 完 成
、
混
１
凝
无
２
裂
土
２
缝
养
、
生
破
填
损
期
、
缝
结
掉边
施
束
缺
后
工
角
进行
ꎮ
气温低于
５℃
时不宜进行填缝
ꎮ
１２２２ 填缝施工应将缝内的填塞物如砂 泥土 浮浆 养护化合物及其他杂物清理干净 清
、 、 、 ꎮ
缝可采用钢丝轮刷 高压水冲洗等方法 清扫完成后应采用压缩空气将缝吹净 填缝施工时缝
、 ꎮ ꎮ
槽应处于清洁 干燥状态 下雨或缝中有潮气时不应进行填
8
缝施工
、 ꎮ 7 ꎮ
1
9
１２２３ 灌缝施工应符合下列规定 8 4
: 3
信
灌缝应采用压力 设备进行灌注 以保证填缝料灌注饱满 密实并与缝壁粘结牢固
微
１ ꎬ
系
、 ꎮ
灌缝深度应达到设计要 求并应一次成联型 不应分次填灌 缩缝下部应填入背衬材料
２ ꎬ ꎮ ꎮ
一
采用双组份填缝料时 应将各组唯份材料严格按规定比例进行配比并搅拌均匀 拌好的料
３ ꎬ ꎬ
应尽快灌入缝中
ꎮ
填缝料不应掺加挥发性溶剂
４ ꎮ
施工过程中应及时清除洒溢在板面上的填缝料
５ ꎮ
在填缝料表干前应封闭交通
６ ꎮ
有倒角的接缝及刻槽道面与槽相垂直的接缝 其填缝料表面低于面层表面的下凹值宜为
７ ꎬ
其余接缝的填缝料表面低于面层表面的下凹值宜为 上述下凹值夏季灌
６ｍｍ~８ｍｍꎬ ２ｍｍ~５ｍｍꎮ
缝时宜取较小值 其余季节宜取较大值
ꎬ ꎮ
— ３８ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)

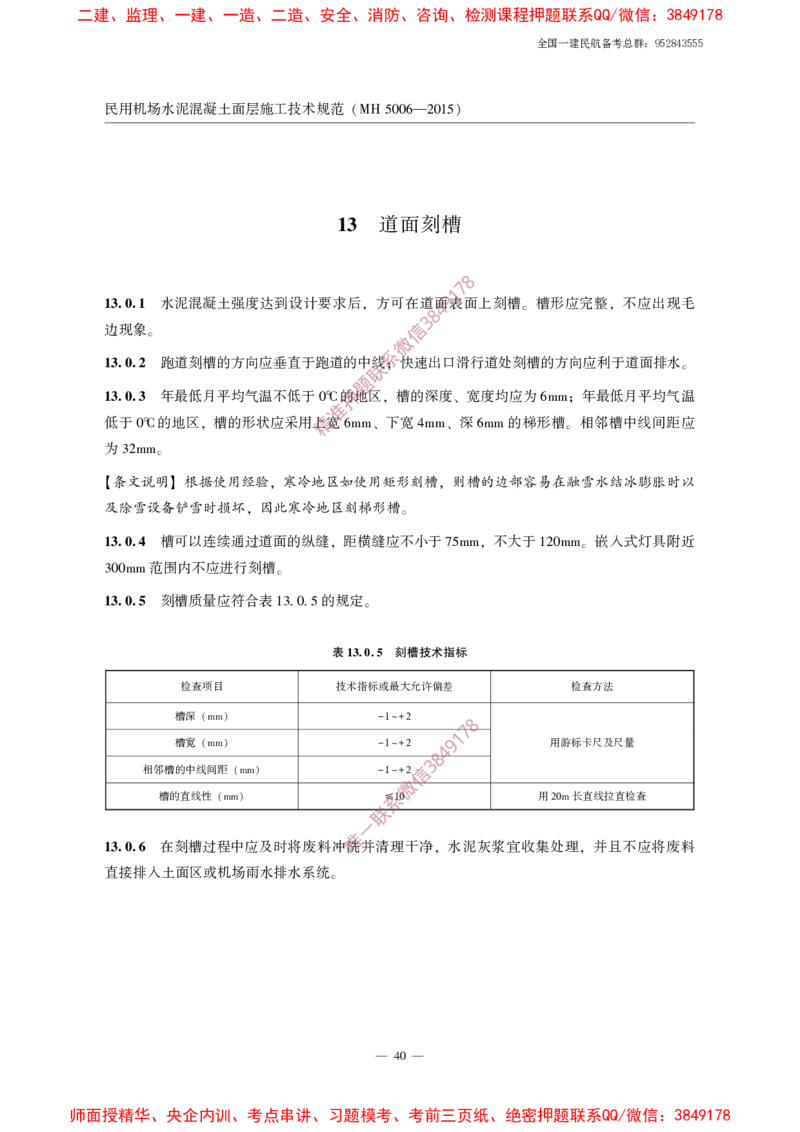

１３ 道面刻槽
8
7
1
１３０１ 水泥混凝土强度达到设计要求后 方可在道4面9表面上刻槽 槽形应完整 不应出现毛
ꎬ 8 ꎮ ꎬ
3
边现象 信
ꎮ 微
系
１３０２ 跑道刻槽的方向应垂直于跑道的中 联 线 快速出口滑行道处刻槽的方向应利于道面排水
ꎻ ꎮ
题
１３０３ 年最低月平均气温不低于 押的地区 槽的深度 宽度均应为 年最低月平均气温
０准℃ ꎬ 、 ６ｍｍꎻ
低于 的地区 槽的形状应采用精上宽 下宽 深 的梯形槽 相邻槽中线间距应
１
３
１
及
为
【
３
０
３
条
０
除
３
０
０
ｍ
文
２
雪
ｍ
０
ｍ
５
４
说
℃
ｍ
设
范
明
ꎮ
刻
槽
备
围
】
槽
可
铲
内
根
质
以
雪
不
据
ꎬ
量
连
时
应
使
应
续
损
进
用
符
通
坏
行
经
合
过
ꎬ
刻
验
表
道
因
槽
ꎬ
面
此
ꎮ
１ ３
寒
的
寒
０
冷
纵
冷
５
地
缝
地
的
区
ꎬ
区
规
如
距
６
刻
定
ｍ
使
横
梯
ｍ
ꎮ
用
、
缝
形
矩
应
槽
形
不
ꎮ
刻
小
４
槽
ｍ
于
ｍ
ꎬ
、
７５
则
ｍ
槽
ｍ
６
ꎬ
的
ｍ
不
ｍ
边
大
部
于
容易
１２
在
０ｍ
ꎮ
融
ｍꎮ
雪
嵌
水
入
结
式
冰
灯
膨
具
胀
附
时
近
以
表１３０５ 刻槽技术指标
检查项目 技术指标或最大允许偏差 检查方法
槽深
( ｍｍ) －１~＋２ 7 8
1
槽宽 9 用游标卡尺及尺量
(ｍｍ) －１~＋２ 4
8
3
相邻槽的中线间距 信
(ｍｍ ) －１~＋２
微
槽的直线性 系 用 长直线拉直检查
(ｍｍ) ≤１０ ２０ｍ
联
一
唯
１３０６ 在刻槽过程中应及时将废料 冲 洗并清理干净
ꎬ
水泥灰浆宜收集处理
ꎬ
并且不应将废料
直接排入土面区或机场雨水排水系统
ꎮ
— ４０ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)

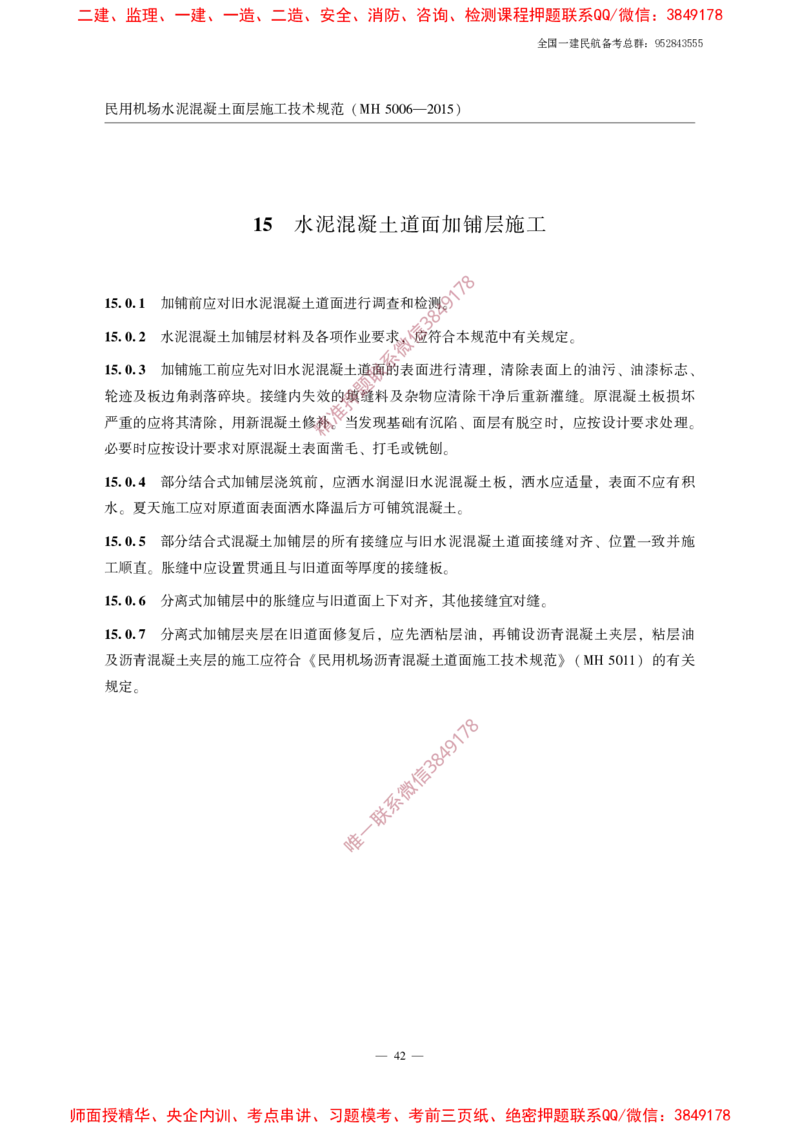

１５ 水泥混凝土道面加铺层施工
8
7
1
１５０１ 加铺前应对旧水泥混凝土道面进行调查和检测4 9
8ꎮ
3
信
１５０２ 水泥混凝土加铺层材料及各项作业要求 微 应符合本规范中有关规定
ꎬ ꎮ
系
１５０３ 加铺施工前应先对旧水泥混凝土道联面的表面进行清理 清除表面上的油污 油漆标志
题 ꎬ 、 、
轮迹及板边角剥落碎块 接缝内失效的押填缝料及杂物应清除干净后重新灌缝 原混凝土板损坏
ꎮ 准 ꎮ
严重的应将其清除 用新混凝土修精补 当发现基础有沉陷 面层有脱空时 应按设计要求处理
１
１
１
１
水
工
必
５
５
５
５
ꎮ
顺
要
０
０
０
０
夏
直
时
６
５
７
４
ꎮ
天
应
分
部
分
部
胀
施
按
离
分
离
分
缝
工
设
式
结
式
结
中
应
计
加
合
加
合
应
对
要
铺
式
式
铺
ꎬ
设
原
求
混
层
层
加
置
道
对
中
凝
铺
夹
贯
面
原
的
土
通
表
混
层
层
胀
加
且
面
凝
在
浇
缝
铺
与
洒
土
旧
筑
应
旧
水
层
表
道
前
与
道
降
面
的
ꎬ
面
旧
ꎮ
面
温
凿
所
应
修
道
等
后
毛
有
洒
复
面
、
厚
方
接
水
后
上
打
度
可
缝
润
下
毛
的
铺
应
应
湿
对
或
接
筑
与
先
旧
齐
铣
缝
混
旧
洒
水
ꎬ
刨
板
凝
水
粘
泥
其
ꎮ
ꎮ
土
泥
层
混
他
ꎮ
、
混
油
凝
接
凝
土
缝
土
再
板
宜
道
铺
ꎬ
对
面
洒
设
缝
接
水
沥
ꎮ
缝
应
青
ꎬ
对
适
混
齐
量
凝
、
ꎬ
土
表
位
夹
面
置
层
不
一
粘
应
致
层
有
并
油
积
施
ꎮ
ꎬ ꎬ ꎬ
及沥青混凝土夹层的施工应符合 民用机场沥青混凝土道面施工技术规范 的有关
« » (ＭＨ ５０１１)
规定
ꎮ
8
7
1
9
4
8
3
信
微
系
联
一
唯
— ４２ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555

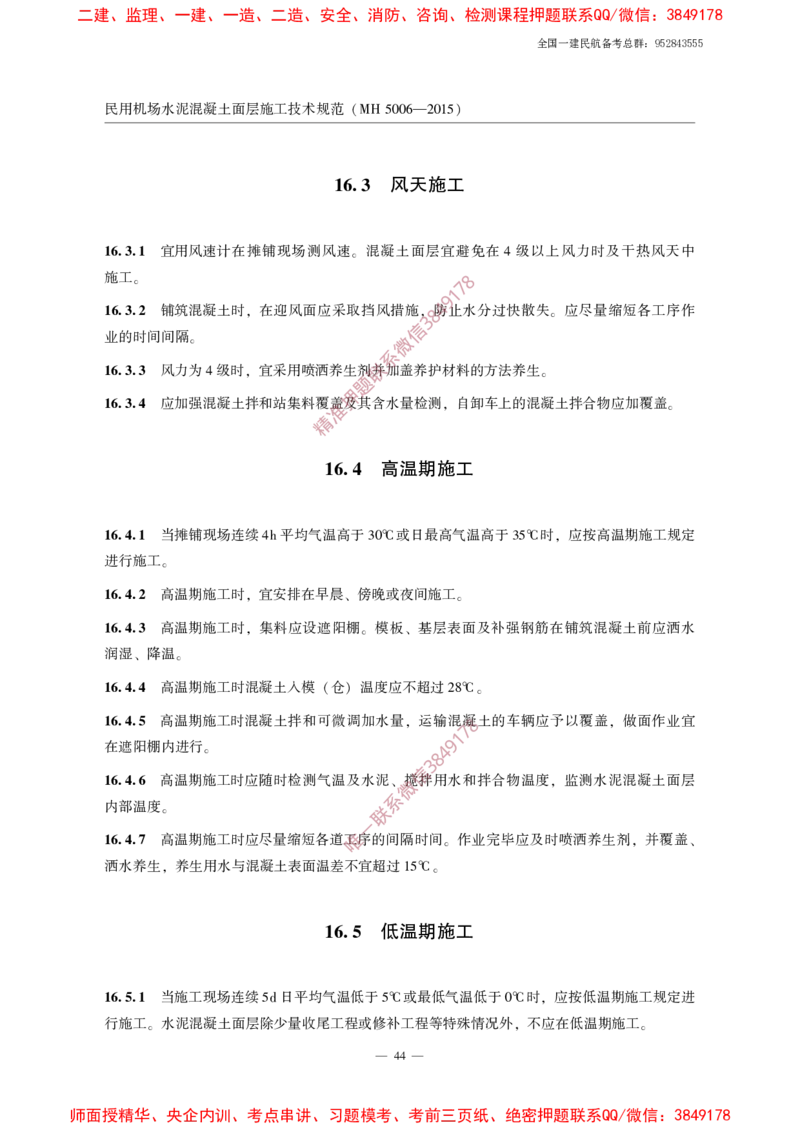

民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
１６ ３ 风天施工
１６３１ 宜用风速计在摊铺现场测风速 混凝土面层宜避免在 级以上风力时及干热风天中
ꎮ ４
施工 8
ꎮ 7
1
9
１６３２ 铺筑混凝土时 在迎风面应采取挡风措施 8 4防止水分过快散失 应尽量缩短各工序作
ꎬ 3ꎬ ꎮ
信
业的时间间隔 微
ꎮ
系
１６３３ 风力为 级时 宜采用喷洒养生剂联并加盖养护材料的方法养生
４ ꎬ 题 ꎮ
押
１６３４ 应加强混凝土拌和站集料覆准盖及其含水量检测 自卸车上的混凝土拌合物应加覆盖
ꎬ ꎮ
精
１
１
１
进
６
６
６
行
４
４
４
施
１
２
３
工
当
高
高
ꎮ
摊
温
温
铺
期
期
现
施
施
场
工
工
连
时
时
ꎬ
续
宜
集
４ ｈ
安
料
平
排
应
均
在
设
气
早
遮
温
１
晨
阳
６
高
、
棚
于
４
傍
３
晚
０
模
高
℃
或
板
或
温
夜
日
间
期
基
最
施
层
施
高
工
表
气
工
ꎮ
面
温
及
高
补
于
强
３５
钢
℃
筋
时
在
ꎬ
铺
应
筑
按
混
高
凝
温
土
期
前
施
应
工
洒
规定
水
ꎬ ꎮ 、
润湿 降温
、 ꎮ
１６４４ 高温期施工时混凝土入模 仓 温度应不超过
( ) ２８℃ꎮ
１６４５ 高温期施工时混凝土拌和可微调加水量 运输混凝8 土的车辆应予以覆盖 做面作业宜
ꎬ 7 ꎬ
1
在遮阳棚内进行 4 9
ꎮ 8
3
信
１６４６ 高温期施工时应 随时检测气温及水泥 微 搅拌用水和拌合物温度 监测水泥混凝土面层
系
、 ꎬ
内部温度
联
ꎮ
一
１６４７ 高温期施工时应尽量缩短 各道唯工序的间隔时间 作业完毕应及时喷洒养生剂 并覆盖
ꎮ ꎬ 、
洒水养生 养生用水与混凝土表面温差不宜超过
ꎬ １５℃ꎮ
１６ ５ 低温期施工
１６５１ 当施工现场连续 日平均气温低于 或最低气温低于 时 应按低温期施工规定进
５ｄ ５℃ ０℃ ꎬ
行施工 水泥混凝土面层除少量收尾工程或修补工程等特殊情况外 不应在低温期施工
ꎮ ꎬ ꎮ
— ４４ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
１７ 不停航施工
8
7
1
１７０１ 不停航施工应遵守民用机场不停航施工管理4有9关规定 并根据不停航施工特点 制订
8 ꎬ ꎬ
3
切实有效的技术措施和安全保障措施 信
ꎮ 微
系
【条文说明】 除本章内容外ꎬ 不停航施工还
联
应满足行业其他有关规定ꎮ
题
１７０２ 不停航施工不应影响机场安全押运营
准 ꎮ
精
１
停
地
停
７
、
放
航
０
４
３
２
１
导
位
施
３
航
置
工
施
不
不
施
不
、
及
方
工
停
停
工
停
施
目
案
前
航
航
前
航
ꎬ
工
视
应
施
施
需
施
明
车
助
查
工
工
制
工
确
辆
航
清
方
方
订
应
各
通
设
施
案
案
保
按
类
行
施
工
中
中
证
以
临
路
的
区
需
需
飞
下
时
线
影
域
明
明
行
要
、
措
响
地
确
确
安
求
施
施
和
下
施
施
全
进
工
及
控
管
工
工
和
行
人
应
制
线
对
区
航
施
员
急
措
情
域
飞
班
工
进
措
施
况
正
行
围
准
ꎮ
出
施
ꎬ
常
区
界
备
ꎬ
施
并
的
、
内
:
签
工
有
安
标
飞
订
现
切
全
志
机
安
场
实
措
线
运
全
道
可
施
和
行
保
口
行
ꎬ
标
、
证
等
的
制
各
志
ꎮ
责
管
订
类
灯
任
线
详
通
布
书
保
细
道
置
ꎬ
护
明
、
、
并
方
确
堆
障
按
案
的
料
碍
要
ꎮ
施
场
物
求
工
位
限
发
总
置
制
布
平
、
面
有
大
面
、
关
型
适
图
通
机
航
及
告
具
场
不
ꎮ
施工单位应配备足够的施工人员和机械设备 重要机械设备应有备份
５ ꎬ ꎮ
施工前应备足材料 保证施工期间供料的及时性和连续性
６ ꎬ ꎮ
施工前应提前备好临时标记物和每日施工完成后恢复满足适航条件所需的材料及设施
７ ꎮ
应提前 做好进场准备 停航后各种设备和人员进场
8
应 快速有序
８ ꎬ 7 ꎮ
1
夜间施工应 在整个作业地段内设置足够的临时照9明设施
4
９ 8 ꎮ
3
施工期间应确保施工现场与机场有关部门信之间通讯畅通
１０ 微 ꎮ
在不停航施工部位 开放运行前应清系理并恢复现场 撤离人员 机械 确保满足适航
１１ 联 ꎬ 、 ꎬ
要求 一
ꎮ 唯
１７０４ 不停航施工时 应按设计文件 或行业有关规定要求做好临时接坡
ꎬ ꎮ
１７０５ 不停航施工时 可采用养生剂或其他保湿材料对混凝土面层进行养生
ꎬ ꎮ
１７０６ 不停航施工区域已铺筑但尚未开放使用的道面应设置关闭标志
ꎮ
１７０７ 当不停航施工遭遇特殊天气时 应编制专项施工方案并报批
ꎬ ꎮ
— ４６ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555

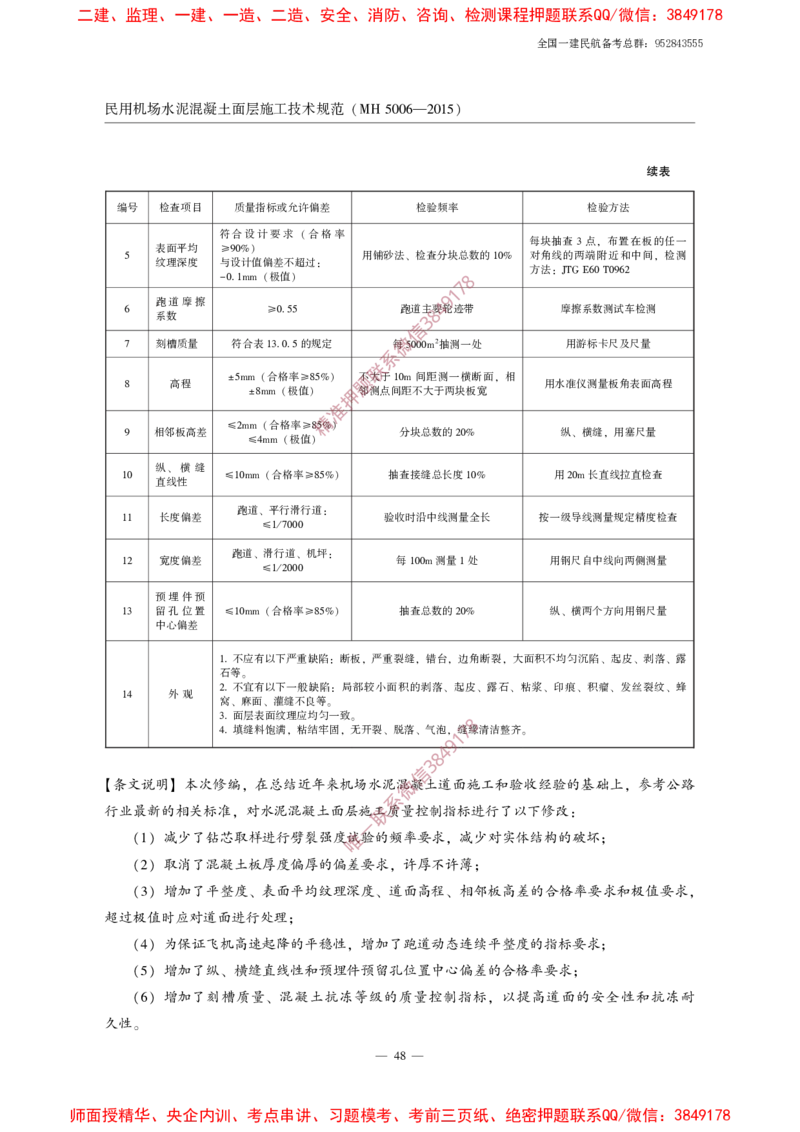

民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
续表
编号 检查项目 质量指标或允许偏差 检验频率 检验方法
符合设计要求 合格率
( 每块抽查 点 布置在板的任一
表面平均 ３ ꎬ
≥９０％) 用铺砂法 检查分块总数的 对角线的两端附近和中间 检测
５ 纹理深度 与设计值偏差不超过 、 １０％ ꎬ
极值
:
8
方法
: ＪＴＧＥ６０Ｔ０９６２
－０１ｍｍ ( ) 7
1
６
跑
系数
道摩擦
≥０５５
跑道
3
主8 4要 9 轮迹带 摩擦系数测试车检测
信
微
刻槽质量 符合表 的规定 每 抽测一处 用游标卡尺及尺量
７ １３０５ 系５０００ｍ ２
联
合格率 题不大于 间距测一横断面 相
高程 ±５ｍｍ ( ≥８５％) １０ｍ ꎬ 用水准仪测量板角表面高程
８ 极值 押邻测点间距不大于两块板宽
±８ｍｍ ( )
准
精
合格率
１
１
１
１
９
２
０
１
３
相
纵
预
留
中
直
宽
长
邻
、
心
线
埋
孔
度
度
板
偏
性
横
偏
偏
件
位
高
差
差
差
缝
预
置
差
≤
≤
≤
跑
１
１
跑
２
０
０
道
ｍ
ｍ
ｍ
≤
道
ｍ
ｍ
ｍ
、
４
、
≤
≤
(
ｍ
滑
(
(
平
ｍ
１
１
合
合
行
/
/
行
２
７
格
格
(
道
０
０
极
滑
０
０
率
率
、
０
０
值
行
≥
≥
≥
机
)
８
道
８
８
５
坪
５
５
:
％
％
％
:
)
)
)
验
抽
收
每
分
抽
查
时
１
块
查
接
０
沿
０
总
总
缝
ｍ
中
总
数
数
测
线
的
的
长
量
测
度
２
２
量
１
０
０
１
％
％
处
全
０％
长 按一
用
纵
用
级
纵
、
钢
２
导
、
横
尺
０ｍ
横
线
两
自
长
测
缝
个
中
直
ꎬ
量
方
线
线
用
规
向
向
拉
塞
定
用
两
直
尺
精
钢
侧
检
量
度
尺
测
查
检
量
量
查
不应有以下严重缺陷 断板 严重裂缝 错台 边角断裂 大面积不均匀沉陷 起皮 剥落 露
１ : ꎬ ꎬ ꎬ ꎬ 、 、 、
石等
ꎮ
不宜有以下一般缺陷 局部较小面积的剥落 起皮 露石 粘浆 印痕 积瘤 发丝裂纹 蜂
外 观 ２ : 、 、 、 、 、 、 、
１４ 窝 麻面 灌缝不良等
３
、
面层表
、
面纹理应均匀
ꎮ
一致
ꎮ 8
填缝料饱满 粘结牢固 无开裂 脱落 气泡 7缝缘清洁整齐
４ ꎬ ꎬ 、 、 9ꎬ1 ꎮ
4
8
3
信
【条文说明】 本次修编ꎬ 在总结近年来机场水泥微混凝土道面施工和验收经验的基础上ꎬ 参考公路
系
行业最新的相关标准ꎬ 对水泥 混凝土面层施联工质量控制指标进行了以下修改:
一
( ) 减少了钻芯取样进行劈裂 强度唯试验的频率要求ꎬ 减少对实体结构的破坏ꎻ
１
( ) 取消了混凝土板厚度偏厚的偏差要求ꎬ 许厚不许薄ꎻ
２
( ) 增加了平整度、 表面平均纹理深度、 道面高程、 相邻板高差的合格率要求和极值要求ꎬ
３
超过极值时应对道面进行处理ꎻ
( ) 为保证飞机高速起降的平稳性ꎬ 增加了跑道动态连续平整度的指标要求ꎻ
４
( ) 增加了纵、 横缝直线性和预埋件预留孔位置中心偏差的合格率要求ꎻ
５
( ) 增加了刻槽质量、 混凝土抗冻等级的质量控制指标ꎬ 以提高道面的安全性和抗冻耐
６
久性ꎮ
— ４８ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555

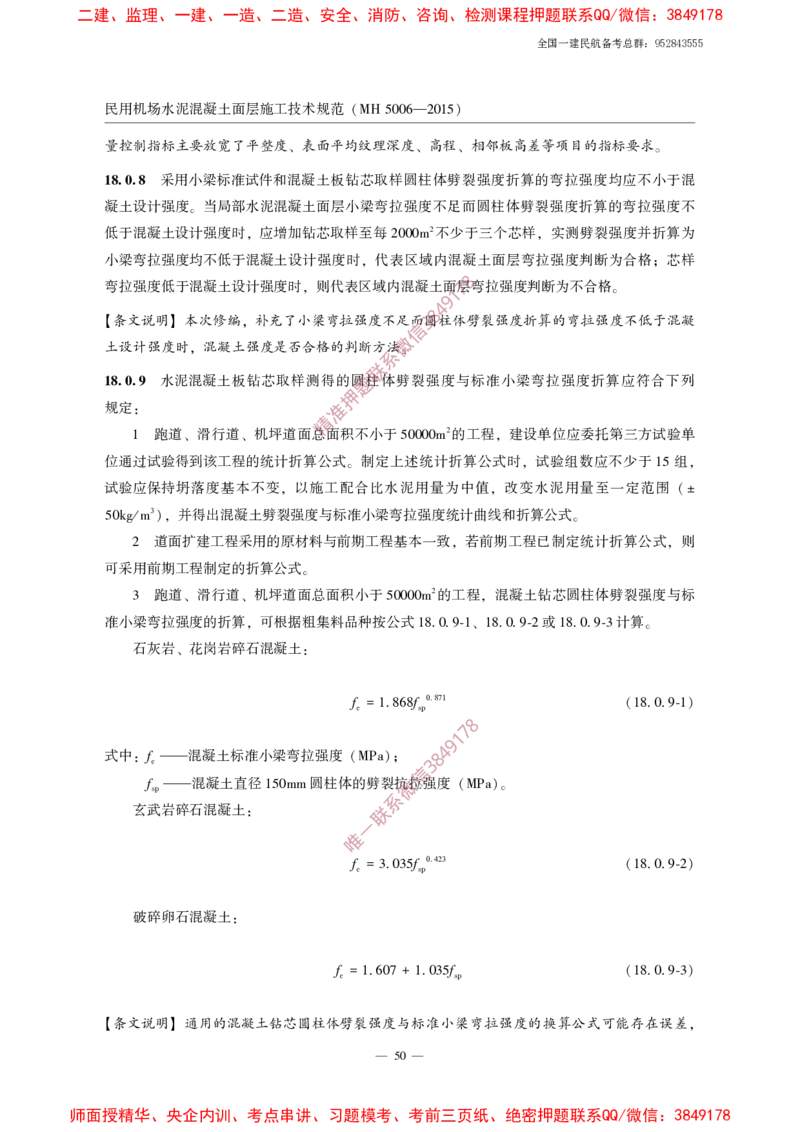

民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
量控制指标主要放宽了平整度、 表面平均纹理深度、 高程、 相邻板高差等项目的指标要求ꎮ
１８０８ 采用小梁标准试件和混凝土板钻芯取样圆柱体劈裂强度折算的弯拉强度均应不小于混
凝土设计强度 当局部水泥混凝土面层小梁弯拉强度不足而圆柱体劈裂强度折算的弯拉强度不
ꎮ
低于混凝土设计强度时 应增加钻芯取样至每 不少于三个芯样 实测劈裂强度并折算为
２
ꎬ ２０００ｍ ꎬ
小梁弯拉强度均不低于混凝土设计强度时 代表区域内混凝土面层弯拉强度判断为合格 芯样
ꎬ ꎻ
8
弯拉强度低于混凝土设计强度时 则代表区域内混凝土面7层弯拉强度判断为不合格
1
ꎬ 9 ꎮ
4
8
【条文说明】 本次修编ꎬ 补充了小梁弯拉强度不足而3圆柱体劈裂强度折算的弯拉强度不低于混凝
信
微
土设计强度时ꎬ 混凝土强度是否合格的判断方法ꎮ
系
联
１８０９ 水泥混凝土板钻芯取样测得的圆题柱体劈裂强度与标准小梁弯拉强度折算应符合下列
押
规定 准
: 精
位
试
可
准
５ ０
通
验
采
小
ｋ ｇ
１
２
３
过
应
用
梁
/ ｍ
试
保
前
弯
３
道
跑
跑
)
验
持
期
拉
ꎬ
面
道
道
得
工
强
坍
并
扩
、
、
到
程
度
落
得
建
滑
滑
该
制
的
度
出
工
行
行
工
定
折
混
基
程
道
道
程
的
算
凝
本
采
、
、
ꎬ
的
折
土
不
用
机
机
可
统
算
劈
变
的
坪
坪
根
公
计
裂
ꎬ
原
道
道
据
式
折
强
以
材
面
面
ꎮ
粗
算
度
料
施
总
总
集
公
与
与
工
面
面
料
式
标
前
配
积
积
品
ꎮ
准
期
不
小
合
种
制
小
工
小
于
比
按
梁
定
程
于
水
５
公
弯
上
０
基
泥
０
式
５
拉
述
０
０
本
０
０
用
强
１
统
ｍ
０
一
８
０
量
度
２
计
ｍ
致
的
０
为
统
２
折
ꎬ
的
工
９￣
计
中
算
１
若
工
程
、
曲
值
公
前
ꎬ
程
１
线
ꎬ
８
式
期
ꎬ
混
和
改
０
时
工
建
凝
折
９
变
ꎬ
程
设
土
￣
算
２
水
试
已
单
钻
或
公
泥
验
制
位
芯
式
１
组
用
定
８
应
圆
ꎮ
数
０
量
统
委
柱
９
应
计
托
体
至
￣３
不
折
第
劈
一
计
少
算
三
裂
定
算
于
方
强
公
范
ꎮ
试
度
式
１
围
５
ꎬ
验
与
组
(
则
单
标
±
ꎬ
石灰岩 花岗岩碎石混凝土
、 :
ｆ ｆ ０８７１
ｃ ＝ １８６８ ｓｐ
8
(１８０９￣１)
7
1
9
4
式中 ｆ 混凝土标准小梁弯拉强度 8
: ｃ ——— (ＭＰａ)ꎻ 信 3
ｆ 混凝土直径 圆柱体的劈裂抗微拉强度
ｓｐ ——— １ ５０ｍｍ 系 (ＭＰａ)ꎮ
玄武岩碎石混凝土 联
: 一
唯
ｆ ｆ ０４２３
ｃ ＝ ３０３５ ｓｐ (１８０９￣２)
破碎卵石混凝土
:
ｆ ｆ
ｃ ＝ １６０７ ＋ １０３５ ｓｐ (１８０９￣３)
【条文说明】 通用的混凝土钻芯圆柱体劈裂强度与标准小梁弯拉强度的换算公式可能存在误差ꎬ
— ５０ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
１９ 施工安全与环保
8
１９ １ 施工安全7
1
9
4
8
3
信
微
１９１１ 施工期间应严格执行国家和民航行系业建设项目施工安全的有关标准 规范 规定等
联 、 、 ꎬ
保障人员 设备的安全 题
、 ꎮ 押
准
１９１２ 工程施工前 施工单位应编制安全生产专项施工方案及安全生产事故应急预案 施工
精
ꎬ ꎮ
１
１
１
１
理
并
单
９
９
９
９
位
灯
在
１
１
１
１
还
光
施
４
３
５
６
应
照
工
施
在
施
现
制
明
中
工
所
工
场
订
ꎬ
严
中
有
机
操
拌
作
格
作
施
电
作
和
业
执
业
工
设
人
楼
人
行
区
机
备
员
、
ꎮ
员
域
械
应
应
运
应
、
应
有
按
输
穿
电
专
规
设
车
反
力
人
定
、
光
置
、
负
佩
三
背
明
燃
责
戴
辊
心
显
料
看
防
轴
ꎮ
的
、
管
护
机
安
动
、
用
组
全
力
保
具
等
标
等
ꎮ
养
大
志
和
的
型
ꎮ
维
操
机
夜
修
械
作
间
ꎮ
设
场
施
备
所
工
及
ꎬ
应
辅
不
设
助
应
置
机
吸
警
械
烟
示
或
(
灯
具
有
或
)
任
反
何
的
光
明
安
标
火
全
志
ꎮ
操
ꎬ
拌
作
专
和
规
人
楼
程
管
、
ꎬ
储油 站 电站等重要施工设备上应配备消防及防雷设施 确保安全
、 ꎬ ꎮ
１９ ２ 施工环境保护
8
7
1
9
4
8
3
信
１９２１ 应严格执行国家 行业和地方对于工程微项目施工环境保护的规定
、
系
ꎮ
１９２２ 在拌和站 生活区 面层施工区域联应经常清理环境卫生 排除积水 并防止运输道路
、 、 一 ꎬ ꎬ 、
集料堆场 停车场地等区域扬尘 唯
、 ꎮ
１９２３ 拌和楼 运输车辆等施工设备的清洗污水不应随处排放 每座拌和楼宜设置污水沉淀
、 ꎻ
池或净化循环利用设备 车辆应在有污水沉淀池或净化设备的清洗场进行清洗
ꎬ ꎮ
１９２４ 所有机械设备上清理出的残渣 废机油 油污土等废弃物应按相关规定集中处理
、 、 ꎮ
１９２５ 运送混凝土的车辆不应漏浆
ꎮ
１９２６ 拌和楼的粉料罐仓除应防止泄漏外 在粉料罐车装卸时 罐仓顶部应设置过滤布 防
ꎬ ꎬ ꎬ
止粉料从罐仓顶飞散入大气中
ꎮ
— ５２ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)

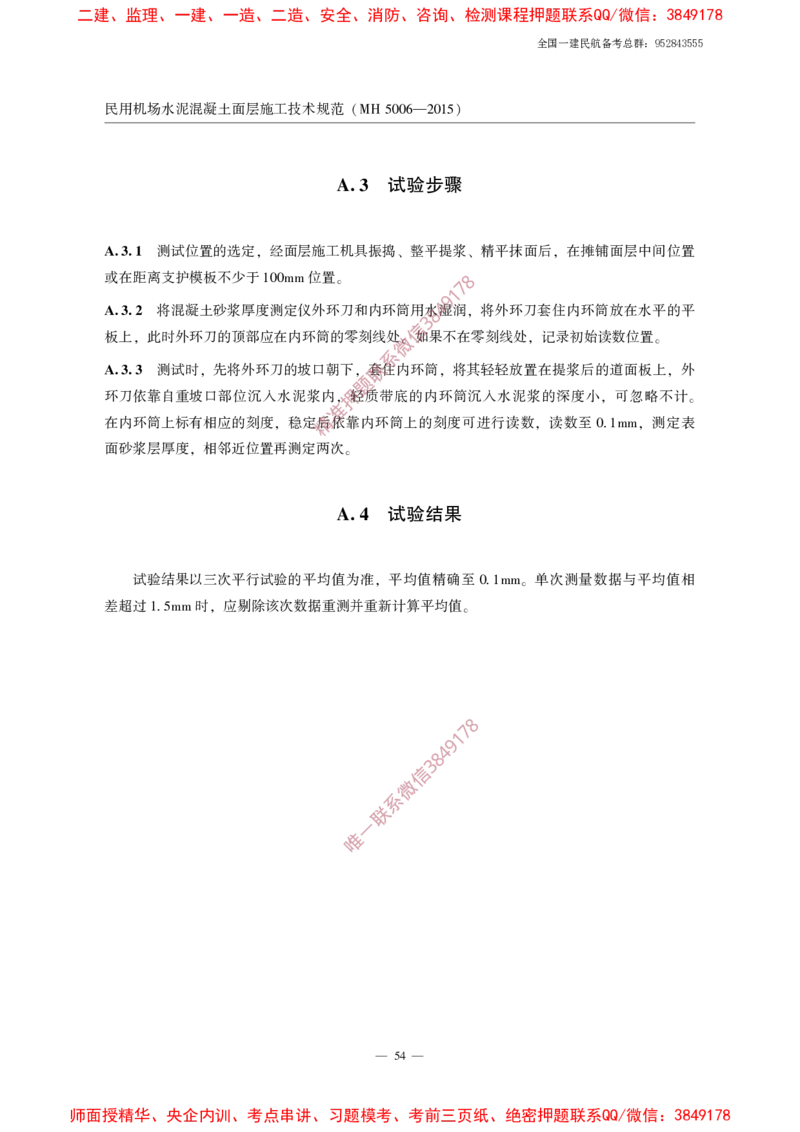

Ａ ３ 试验步骤
Ａ３１ 测试位置的选定 经面层施工机具振捣 整平提浆 精平抹面后 在摊铺面层中间位置
ꎬ 、 、 ꎬ
或在距离支护模板不少于 位置 8
１００ｍｍ ꎮ 7
1
9
Ａ３２ 将混凝土砂浆厚度测定仪外环刀和内环筒用水8 4湿润 将外环刀套住内环筒放在水平的平
3 ꎬ
信
板上 此时外环刀的顶部应在内环筒的零刻线处 如果不在零刻线处 记录初始读数位置
微
ꎬ ꎮ ꎬ ꎮ
系
Ａ３３ 测试时 先将外环刀的坡口朝下 联套住内环筒 将其轻轻放置在提浆后的道面板上 外
ꎬ 题ꎬ ꎬ ꎬ
环刀依靠自重坡口部位沉入水泥浆内押轻质带底的内环筒沉入水泥浆的深度小 可忽略不计
准ꎬ ꎬ ꎮ
在内环筒上标有相应的刻度 稳定精后依靠内环筒上的刻度可进行读数 读数至 测定表
面
差
砂
超
试
浆
过
验
层
１
结
厚
５ ｍ
果
度
ｍ
ꎬ
以
时
相
三
ꎬ
邻
次
应
近
平
剔
位
行
除
置
试
该
ꎬ
再
验
次
测
的
数
定
平
据
两
均
重
次
值
测
Ａ
ꎮ
为
并
４
准
重
ꎬ
新
试
平
计
均
算
验
值
平
结
精
均
果
确
值
至
ꎮ
０１ｍｍꎮ
ꎬ
单次测量数
０
据
１ｍ
与
ｍ
平
ꎬ
均值相
8
7
1
9
4
8
3
信
微
系
联
一
唯
— ５４ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
8
7
1
9
4
8
3
信
微
系
联
题
押
图准 液面调整装置示意图
Ｂ２２
精
１
Ｂ
冻
维
Ｂ
ｈ
融
持
ꎬ
２
２
循
如
３
３
３
￣
ｈ
１
环
图
ꎻ
ꎮ
单
制
然
Ｂ
试
面
度
后
２
件
冻
的
应
３
盒
￣
融
温
２
从
应
所
试
度
－
固
２
示
验
应
０
定
℃
ꎮ
从
箱
在
开
:
２
单
０
始
应
℃
面
ꎬ
符
开
冻
并
始
合
融
应
ꎬ
试
«
以
并
混
验
应
１
箱
凝
０
以
℃
内
土
ꎬ
/
１
抗
ｈ
０
±
并
℃
冻
１
应
℃
/
试
ｈ
自
±
/
验
ｈ
１
动
℃
设
的
地
/
备
速
ｈ
按
的
»
度
设
速
均
定
(
度
匀
Ｊ
的
Ｇ
均
地
冻
/Ｔ
匀
升
融
２
地
至
４
循
３
降
)
环
２０
至
制
℃
的
－
度
规
±
２０
１
进
定
℃
℃
行
ꎬ
±
ꎬ
１
冻
具
且
℃
融
体
应
ꎬ
循
见
维
且
环
图
持
应
ꎮ
8
7
1
9
4
图 单面冻融试8验箱示意图
Ｂ２３￣１ 3
信
微
系
联
一
唯
图 冻融循环制度
Ｂ２３￣２
— ５６ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
Ｂ ３ 试件要求
Ｂ３１ 在制作试件时 应采用内径 内高 的圆柱体带底试模 成型面作为测试
ꎬ ２５０ｍｍ、 １２０ｍｍ ꎬ
面 将新搅拌的混凝土装入试模中 尽量高出试模 8 并将其放在符合要求的混凝土振动台
ꎮ ꎬ ２０ｍｍ1ꎬ7
9
上 根据情况铲除或填补混凝土 当混凝土表面被水4泥砂浆填满时 立刻停止振动 用木抹抹
ꎬ ꎮ 8 ꎬ ꎬ
3
信
平混凝土试件表面 不应损坏试件的测试表面
ꎮ ꎮ微
系
Ｂ３２ 试件成型后 应先在空气中带模养联护 然后脱模 放入混凝土标准养护间进行
ꎬ 题 ２４ｈ±２ｈꎬ ꎬ
标准养护 后 再放入 的水押中养护 养护后的试件侧面涂抹高度不小于 的
２３ｄ ꎬ ２０℃±２℃ 准 ４ｄꎮ ２０ｍｍ
环氧树脂 精
Ｂ
作
Ｂ
为
４
３
废
１
３
弃
在
以
ꎮ
物
冻
成
处
融
型
理
循
面
ꎮ
环
进
试
行
验
抗
前
侵
ꎬ
蚀
应
试
采
验
ꎬ
用
每
超
Ｂ
组
声
试
浴
４
件
方
的
法
试
数
将
验
量
试
应
件
步
不
表
骤
少
面
于
的疏
３
个
松
ꎮ
颗粒和物质清除
ꎬ
清除之物应
Ｂ４ ２ 将试件放入试件盒中 并使测试面向下接触压条 试件与试件盒侧壁之间的空隙应为
ꎬ ꎬ
２５ｍｍ±２ｍ ｍꎮ
Ｂ４３ 向试件盒中加入侵蚀溶液 侵蚀溶液不应溅湿试件顶面 侵蚀溶液的液面高度应由液面
ꎬ
8
ꎮ
调整装置调整为 并盖上盒盖 记录加入侵蚀1
7
溶液的时间
１０ ｍｍ±１ｍｍꎬ ꎬ 9 ꎮ
4
8
3
Ｂ４４ 将装有试件的试件盒放置在冻融试验箱的信托架上 当全部试件盒放入冻融试验箱中后
ꎬ ꎬ
微
应确保试件盒浸泡在冷冻液 中的深度为 系
１５ｍ
联
ｍ±１ｍｍꎮ
Ｂ４５ 在进行单面冻融试验时 先去掉试
一
件盒的盖子 冻融循环过程宜连续不断地进行 当冻
ꎬ 唯 ꎮ ꎬ
融循环过程被打断时 应将试件保存 在 试件盒中 并应保持侵蚀溶液的高度 每 个冻融循环
ꎬ ꎬ ꎮ ５
后应在 恒温室中称量试件的剥落质量
２０℃±２℃ ꎮ
Ｂ４６ 试件的剥落物的测量应按下列步骤进行
:
先将试件盒从单面冻融试验箱中取出 放置到超声浴槽中 试件的测试面朝下 进行
１ ꎬ ꎬ ( )
至少 超声浴
３ｍｉｎ ꎮ
超声浴后 立即将试件从试件盒中取出 并垂直放置在一个吸水物表面上 待测试面液
２ ꎬ ꎬ ꎮ
体流尽后 将试件放到干净的不锈钢盘中 重复 的步骤进行试验
ꎬ ꎬ Ｂ４２~Ｂ４５ ꎮ
— ５８ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
原材料的品种 规格和产地
——— 、 ꎻ
仪器设备的名称 型号及编号
——— 、 ꎻ
试验环境温度和湿度
——— ꎻ
滤纸的质量ｍ
——— １ ꎻ
干燥后滤纸与试件剥落物的总质量ｍ
——— ２ ꎻ
试件表面剥落物的质量ｍ 8
——— ｓ ꎻ 7
1
ｎ次冻融循环后单个试件单位测试表面面积剥4 9落物总质量ｍ
——— 8 ｎ ꎻ
3
要说明的其他内容 信
——— ꎮ 微
系
【说明】 本方法参照了 标准的试
联
件成型方法ꎬ 模拟了水泥混凝土面层施工和使用的
ＡＳＴＭ Ｃ６７２
题
实际情况ꎮ 经研究比对 «普通混凝土长 押 期性能和耐久性能试验方法标准» ( ) 与
ＧＢ/Ｔ ５００８２
准
的评价方法发现ꎬ 通过 “表面剥落物的质量” 能客观地评价不同混凝土 [不同成型
精
ＡＳＴＭ Ｃ６７２
方
混
液
式
凝
ꎬ
３
土
、
０
的
含
次
抗
气
冻
除
量
融
、
冰
循
水
液
环
灰
性
时
能
的
( 胶
明
剥
)
显
落
比
改
物
]
善
质
ꎻ
量
抗
大
除
乙
约
二
冰
为
醇
液
及
浓
４０
醋
０
度
ｇ
酸
为
/ｍ
钙
２
３
~
％
镁
５
时
０
除
０
ꎬ
ｇ
冰
/ｍ
其
液
２
腐
ꎮ
腐
蚀
蚀
性
的
是
性
最
能
大
ꎮ
的
含
ꎻ
气
对
量
于
大
乙
于
二
３
醇
０％
除
时
冰
ꎬ
8
7
1
9
4
8
3
信
微
系
联
一
唯
— ６０ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
全国一建民航备考总群：952843555
民用机场水泥混凝土面层施工技术规范
(ＭＨ ５００６—２０１５)
引用标准名录
水泥化学分析方法 8
[１] « » (ＧＢ/Ｔ １７６) 7
1
用于水泥和混凝土中的粉煤灰 4 9
[２] « » (ＧＢ/Ｔ １５8９６)
3
建设用砂 信
[３] « » (ＧＢ/Ｔ １４６８４) 微
建设用卵石 碎石 系
[４] « 、 » (ＧＢ/Ｔ １４６联８５)
生活饮用水卫生标准 题
[５] « » (ＧＢ押５７４９)
值的测定 玻璃电极法准
[６] «ｐＨ 精» (ＧＢ/Ｔ ６９２０)
[
[
[
[
[
[
[
[
１
１
８
９
１
１
７
１
１
０
２
３
４
]
]
]
]
]
]
]
]
«
«
«
«
«
«
«
«
生
水
水
混
金
金
水
工
活
质
质
凝
属
属
泥
程
饮
悬
氯
土
材
材
混
测
用
浮
化
外
料
料
凝
量
水
物
物
加
土
规
拉
弯
标
的
的
剂
和
范
伸
曲
准
测
测
»
»
砂
试
试
检
定
定
浆
(
(
验
验
验
Ｇ
Ｇ
用
硝
重
Ｂ
Ｂ
方
方
第
合
量
酸
８
５
法
法
０
０
１
成
法
银
７
０
»
»
部
６
２
纤
»
滴
６
)
(
(
分
)
维
Ｇ
定
Ｇ
(
:
Ｂ
Ｂ
Ｇ
»
法
/
Ｂ
室
５
Ｔ
(
»
/
７
Ｔ
温
２
Ｇ
５
３
０
(
Ｂ
１
２
试
)
Ｇ
１
/
)
Ｔ
９
Ｂ
验
０
/
２
１
Ｔ
方
１
)
１
１
法
２
１
０
８
»
)
９６
(
)
ＧＢ/Ｔ ２２８１)
公路工程水泥及水泥混凝土试验规程
[１５] « » (ＪＴＧ Ｅ３０)
公路工程岩石试验规程
[１６] « » (ＪＴＧ Ｅ４１)
公路工程集料试验规程
[１７] « » (ＪＴＧ Ｅ４２)
民用机场沥青混凝土道面施工技术规范 8
[１８] « » (Ｍ1Ｈ
7
５０１１)
公路工程 土工合成材料试验规程 4
9
[１９] « » (ＪＴＧ3Ｅ8５０)
信
公路工程混凝 土养生剂
[２０] « » (ＪＴ/Ｔ ５２２)微
系
混凝土节水保湿养生膜
[２１] « » (ＪＧ/Ｔ联１８８)
公路工程 玄武岩纤维 及其制品一第 部分 玄武岩短切纤维
[２２] « 唯 １ : » (ＪＴ/Ｔ ７７６１)
混凝土用水标准
[２３] « » (ＪＧＪ ６３)
公路路基路面现场测试规程
[２４] « » (ＪＴＧ Ｅ６０)
民用机场飞行区土 石 方与道面基础施工技术规范
[２５] « ( ) » (ＭＨ ５０１４)
纤维混凝土试验方法标准
[２６] « » (ＣＥＣＳ １３)
混凝土抗冻试验设备
[２７] « » (ＪＧ/Ｔ ２４３)
混凝土试验用振动台
[２８] « » (ＪＧ/Ｔ ２４５)
— ６２ —
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
