AI互连(二):Scale-up,如何把多颗GPU组织成一个计算域?

最简单的情况，是由一颗GPU独立完成整个计算任务。

但单颗GPU的算力和HBM容量都有物理边界。随着模型规模、上下文长度和并发增加，一颗GPU可能装不下整个模型；即使能够装下，也可能无法满足训练速度或推理延迟的要求。

于是，一个完整的计算任务开始被拆到多颗GPU上共同完成。

当原本发生在一颗GPU内部的计算和数据依赖被拆到多颗GPU之间，GPU之间的通信就开始成为计算的一部分。

Scale-up，就是为了解决这个问题。

一、什么时候需要Scale-up

使用多颗GPU，并不一定需要Scale-up。

如果8颗GPU分别处理8个完全独立的任务，它们之间几乎不需要通信。增加GPU，只是增加了8份独立计算资源。

真正需要Scale-up的，是多颗GPU共同完成同一个计算任务。

比如Tensor Parallel（张量并行）会把同一层矩阵运算切到多颗GPU。每颗GPU只计算其中一部分，只有把不同GPU产生的中间结果重新组合，才能继续下一层计算。

Expert Parallel（专家并行）则把不同Expert放在不同GPU上。一个Token经过Router以后，需要被发送到对应Expert所在的GPU，计算完成以后再返回，因此一个MoE层可能产生大量All-to-All通信。

Context Parallel（上下文并行）会把过长的上下文拆到不同GPU，Attention计算过程中也需要继续交换中间结果。

这些并行方式虽然切分对象不同，但都会产生同一个问题：

一颗GPU产生的数据，可能是另一颗GPU继续计算所必须等待的输入。

这和多颗GPU分别处理独立任务完全不同。在独立任务中，一颗GPU慢了，通常不会阻止其他GPU继续计算；但在模型并行中，如果GPU A的结果没有及时到达，依赖这个结果的GPU B就只能等待。

因此，模型被拆到更多GPU以后，性能不再只取决于每颗GPU能算多快，还取决于这些GPU之间的数据能不能足够快地到达下一步计算的位置。

Scale-up首先要解决的，就是：

让共同完成一个计算任务的多颗GPU之间，通信尽可能不成为计算的瓶颈。

这也解释了为什么并不是所有AI任务都需要很大的Scale-up计算域。

如果一个模型能够放进单颗GPU，或者推理吞吐可以通过运行更多独立副本扩展，那么增加GPU并不一定要求它们形成一个巨大的紧耦合计算域。

二、什么才算Scale-up

两颗GPU要连接起来，最基本的问题只有一个：

GPU A能不能把数据发送给GPU B？

如果可以，它们就已经具备了基本的点对点通信能力。

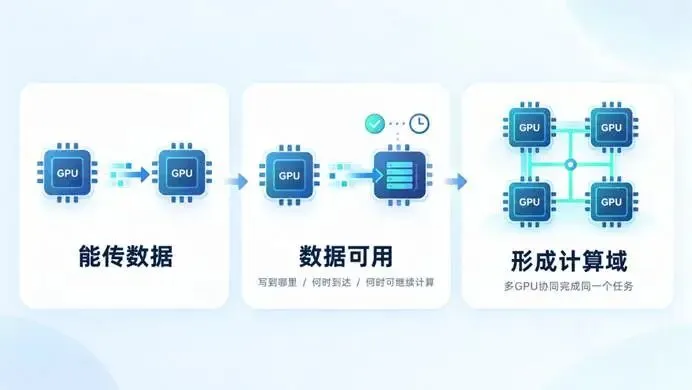

但从“能够通信”到形成一个Scale-up计算域，至少还要解决两类问题。

第一类是：一颗GPU能不能高效获得另一颗GPU产生的数据，并知道这些数据什么时候可以使用。

比如GPU A计算出的结果需要交给GPU B继续处理，那么系统不仅要把数据传到GPU B，还要知道数据应该写到哪里、什么时候已经完整到达，以及GPU B什么时候可以开始下一步计算。

第二类是：几十颗GPU能不能共同完成一个计算任务。

GPU数量增加以后，系统还需要解决不同GPU之间的数据如何流动、同时通信时如何避免相互争抢，以及一次需要多颗GPU共同参与的计算如何协调完成。

所以，Scale-up并不是简单地把更多GPU连接起来。它需要把两颗GPU之间的数据访问和同步关系扩展到几十颗GPU，让这些GPU能够在同一个计算任务中持续协同。

这并不意味着几十颗GPU真的变成了一颗GPU。

每颗GPU仍然拥有自己的计算单元和HBM，数据也仍然分布在不同GPU上。

Scale-up要做的，是尽可能降低这些物理边界对计算的影响：

让分布在多颗GPU上的数据及时到达需要它的位置，让相互依赖的计算继续执行。

三、Scale-up如何把几十颗GPU组织起来

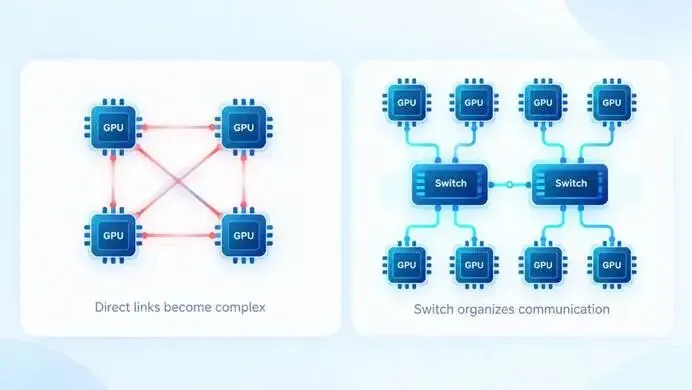

两颗GPU最容易，GPU A和GPU B直接连接即可。

但GPU数量继续增加以后，完全直连很快失去可扩展性。

如果N个GPU全部两两直连，需要的连接关系数量为：

N ×（N−1）÷ 2

8颗GPU对应28对，72颗GPU对应2,556对。

这个数字并不是说NVL72实际需要2,556根线，而是说明：如果每颗GPU都直接连接所有其他GPU，连接关系会随着GPU数量近似平方增长。

现实中的物理限制更加直接。

一颗GPU的封装边缘有限，能够放置的SerDes和高速端口有限；线缆、连接器、功耗、装配和维护也不可能随着GPU数量无限增加。

因此，当GPU从两颗增加到几十颗以后，问题就从：

GPU A怎么连接GPU B？

变成：

每颗GPU只有有限数量的端口，怎样让几十颗GPU都能够互相通信？

一种常见的扩展方式，就是引入Switch。

在交换式架构中，GPU不再分别连接所有其他GPU，而是先接入Switch，再由Switch把数据转发到目标GPU。NVSwitch解决的就是这一类问题。

但Switch只解决了“更多GPU能不能互相到达”，并没有消除通信资源本身的限制。

几十颗GPU同时交换数据时，仍然需要共享有限的链路和Switch容量。于是，这些GPU和Switch怎样连接在一起，开始直接影响通信性能。

这就是Topology，也就是连接拓扑。

不同GPU之间的通信路径并不一定一样。有些GPU之间距离更近，数据需要经过的链路和Switch更少；有些GPU之间则需要经过更多节点。不同GPU之间的通信还可能同时经过同一组共享链路。

即使每颗GPU本身都有很高的互连带宽，某些共享链路仍然可能成为整个系统的瓶颈。

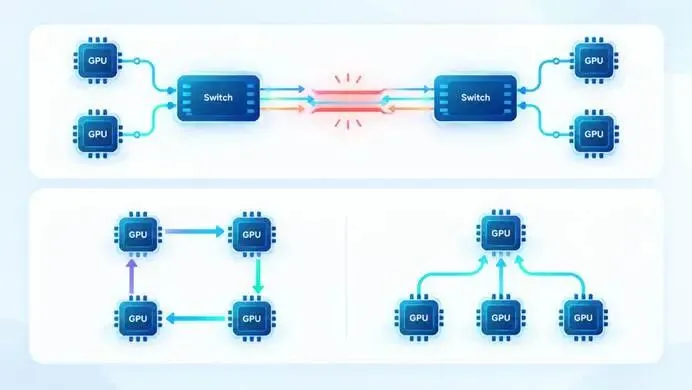

比如把整个计算域分成规模相近的两组GPU。

如果两组GPU之间需要同时交换大量数据，那么真正限制通信速度的，并不是所有GPU端口带宽加起来有多大，而是连接两组GPU的这些链路能够同时承载多少数据。

这类跨越网络切面的通信能力，可以用Bisection Bandwidth，也就是二分带宽来衡量。

所以，一个系统公布的总互连带宽很高，并不代表几十颗GPU同时通信时，也一定能够获得同样高的带宽。

真正影响大规模通信的，是这些带宽在整个计算域里怎样分布和共享。

AI计算还有另一个特点：很多时候，并不是一颗GPU单独向另一颗GPU发送数据，而是多颗GPU需要共同交换数据，才能继续下一步计算。

比如4颗GPU共同完成一层计算，每颗GPU只算出其中一部分结果。下一步开始之前，它们可能需要拿到其他GPU的部分结果，或者先把各自的结果合并，再重新分发。

这类多颗GPU共同参与的数据交换，就叫集合通信（Collective Communication）。

Tensor Parallel中的All-Reduce、All-Gather、Reduce-Scatter，以及Expert Parallel中的All-to-All，都属于集合通信。

同一种集合通信，也可以有不同的执行方式。数据可以沿着不同GPU依次传递，也可以按照树状结构分层完成。不同方式需要经过的通信步骤不同，占用的物理链路也不同。

所以：

Topology决定“路怎么修”，集合通信决定多GPU通信“怎么走这些路”。

NCCL和RCCL的一个核心作用，就是根据GPU之间真实的连接关系，把All-Reduce等集合通信映射到硬件拓扑上，并选择合适的通信算法和执行方式。

这一层可以简化为：

Link负责传输数据；Switch让更多GPU能够互相到达；Topology决定这些连接怎样组织；Collective决定多颗GPU怎样利用这些连接共同通信。

因此，判断一个Scale-up系统的性能，不能只看一条Link有多快。

还要看这些高速链路怎样被组织，以及多颗GPU能不能真正高效地使用它们。

四、Scale-up为什么是一套系统能力

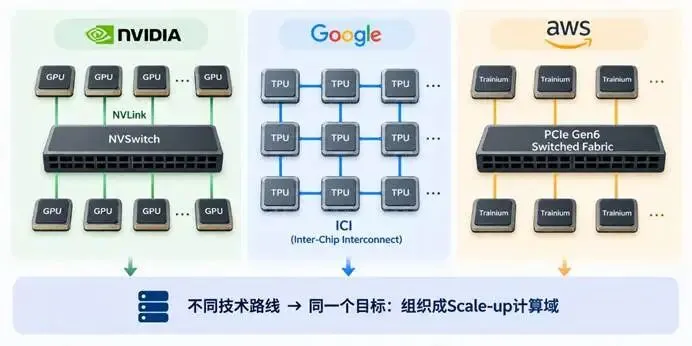

不同公司可以用不同的技术路线构建Scale-up。

后面的技术名词很多，但只需要记住一点：

Scale-up不是某一种协议，而是把多颗加速器组织成一个计算域的系统能力。

NVIDIA采用的是高度专用化的路线。

GPU之间通过NVLink通信，GPU数量增加以后再通过NVSwitch扩大连接域，上层由NCCL等软件把集合通信映射到真实的硬件连接上。

从早期DGX-1的8颗GPU，到HGX H100的8-GPU NVSwitch系统，再到GB200 NVL72的72-GPU机架，NVIDIA扩展的已经不只是一条NVLink的带宽，而是包括NVSwitch、连接拓扑、集合通信和系统管理在内的一整套Scale-up体系。

Google采用了另一条路线。

TPU通过ICI、规则的连接拓扑、Optical Circuit Switch以及XLA等软件，把Scale-up计算域扩展到了数千颗芯片。

TPU v4可以组成4,096颗芯片的系统，Ironwood进一步把这一规模扩展到9,216颗芯片。

Scale-up计算域并不天然以一台服务器或者一个机架为边界。

但这种大规模计算域建立在Google高度垂直整合的体系之上：TPU、ICI、Topology、编译器和云端调度都由Google统一设计和控制。

因此，Google说明Scale-up计算域可以被扩展到很大规模，但并不意味着开放的GPU生态也能用同样的方式实现。

AWS Trainium3则更能说明为什么Scale-up不能简单等同于某一种协议。

一种常见理解是：

PCIe只是普通的System I/O，所以Scale-up必须依赖NVLink这类专用协议。

但Trainium3并不是这样做的。

AWS在144颗Trainium3芯片组成的UltraServer中，使用PCIe Gen6 Switched Fabric作为Scale-up的底层连接。

它并不是把普通PCIe直接拿来连接更多芯片，而是在PCIe之上继续加入地址路由、远端HBM访问和硬件同步等能力，再由Neuron软件栈统一管理。

比如一颗Trainium芯片需要把计算结果交给另一颗芯片时，系统不仅能够把数据送到正确的位置，还能够确认数据已经写入完成，让下一步计算继续执行。

PCIe可以成为Scale-up的底层连接，但普通PCIe系统本身并不等于Scale-up。

判断一个系统是不是Scale-up，关键不在于它使用NVLink、PCIe还是其他协议，而在于：

它能不能把多颗加速器组织成一个紧耦合计算域，让跨芯片的数据访问、同步和多芯片通信持续支撑计算。

既然Scale-up是一套系统能力，其中一部分能力也可以被标准化。

UALink就是沿着这个方向出现的。

它试图把高速连接、Switch路由、远端内存访问、同步和管理等能力变成多厂商可以共同遵循的规范，让过去主要存在于专有体系中的部分Scale-up能力逐渐走向标准化和开放化。

无论采用专有体系还是开放标准，最终决定Scale-up能力的，都不是某一条Link，而是整套系统能否把多颗加速器真正组织成一个高效的计算域。

五、Scale-up为什么不能无限扩大

既然更大的Scale-up计算域可以让更多GPU高速协同，为什么不把几千甚至几万颗GPU全部放进同一个计算域？

因为计算域扩大以后，收益和成本会同时增加。

更大的计算域可以容纳更多GPU和HBM，也可以让更大的模型并行组继续留在低延迟、高带宽的Scale-up网络里，避免过早进入Scale-out。

但成本也在增加。

每颗GPU能够提供的I/O端口不会因为计算域变大而自动增加。节点超过单级Switch能够承载的规模以后，需要更多Switch和交换层级；大量GPU同时通信时，二分带宽也可能成为约束。

更多线缆、连接器、SerDes和Switch会消耗更多功率，更多设备共同参与一个计算任务，也意味着更大的故障面。

系统越大，软件也越复杂：任务放到哪些GPU上、网络怎样分区、集合通信怎样执行、节点发生故障以后怎样恢复，都需要处理。

而且，更大的Scale-up计算域并不一定带来同等程度的性能提升。

如果一个模型已经可以在较小的计算域内高效运行，继续增加GPU未必能够带来明显收益。

如果Tensor被切得越来越细，每颗GPU承担的计算越来越少，而GPU之间仍然需要频繁交换数据，通信开销反而可能开始吞噬增加GPU带来的收益。

MoE也类似。如果大量Token集中到少数Expert，即使整个计算域拥有很高的总带宽，局部链路仍然可能成为瓶颈。

所以，72颗、144颗或者1,024颗加速器，都不是天然更优的答案。

Scale-up需要寻找的是一个平衡：

让足够多的加速器留在同一个高速计算域里，使跨芯片通信不至于成为主要障碍；同时又不能让这个域大到交换、功耗、故障和软件复杂度开始吞噬扩展带来的收益。

因此，Scale-up的竞争不再只是GPU或者某一条高速Link。

GPU、Switch、高速连接、Topology、Collective和系统软件必须共同工作，才能让更多加速器真正发挥出整体算力。

Scale-up的本质，不是让更多GPU接上一条更快的线，而是让分散在多颗GPU上的计算、内存和同步依赖，在一个计算域里尽可能高效地继续推进。

但这个计算域终究存在边界。

当一个任务需要使用超过单个Scale-up计算域所能提供的计算资源，或者需要把更多相对独立的计算域组成更大的集群时，就要进入另一层互连。

这就是AI互连的下一层：

Scale-out。
