illustrator科研组图插件v2.5.0大更新:支持伪彩、合并通道、添加比例尺、色卡功能
插件地址：[Achuan-2/illustrator_sci_toolbox](https://github.com/Achuan-2/illustrator_sci_toolbox)（已经获得超过300 stars）

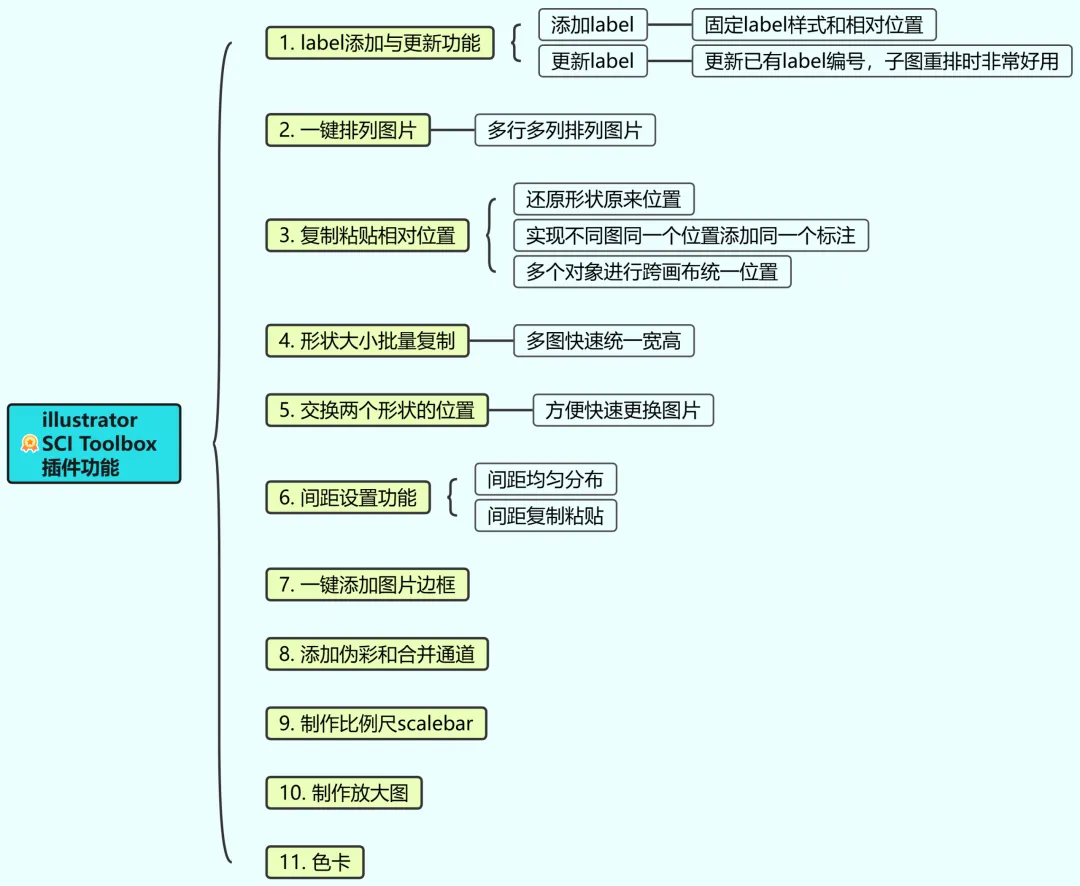

插件简介：Adobe Illustrator 科研组图插件，支持复制粘贴相对位置、图片一键自动排列，一键添加子图label等等科研党实用功能
本次主要功能更新介绍

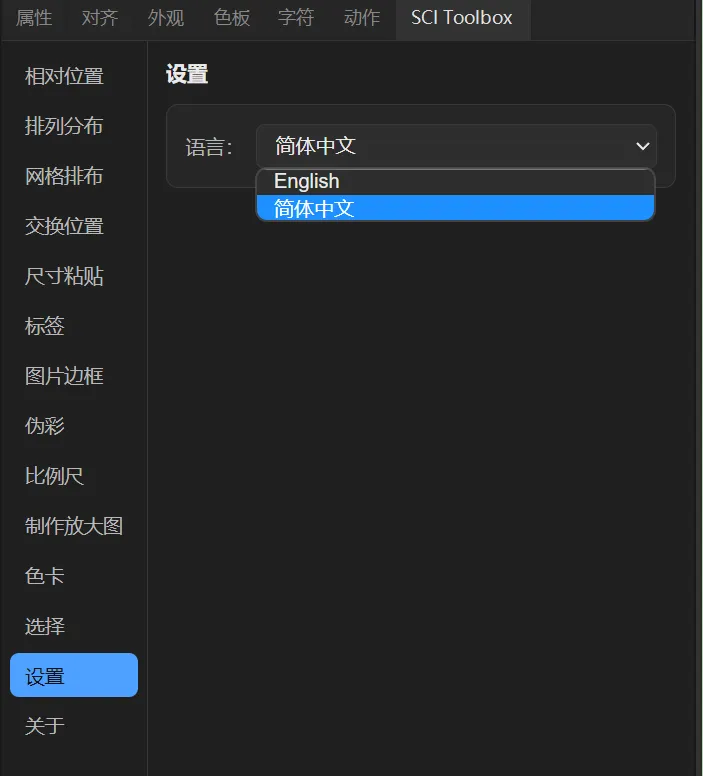

界面支持切换中英文
中文界面

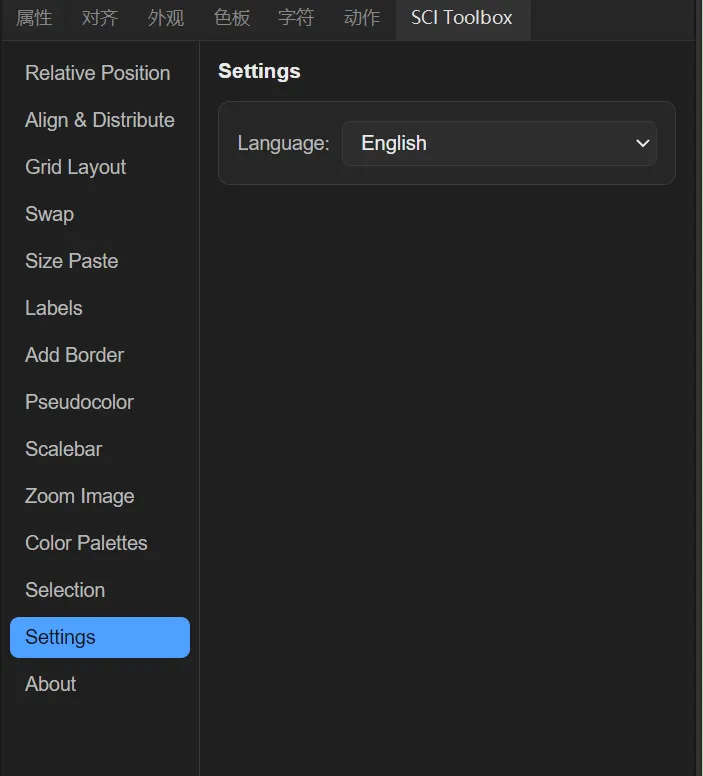

英文界面

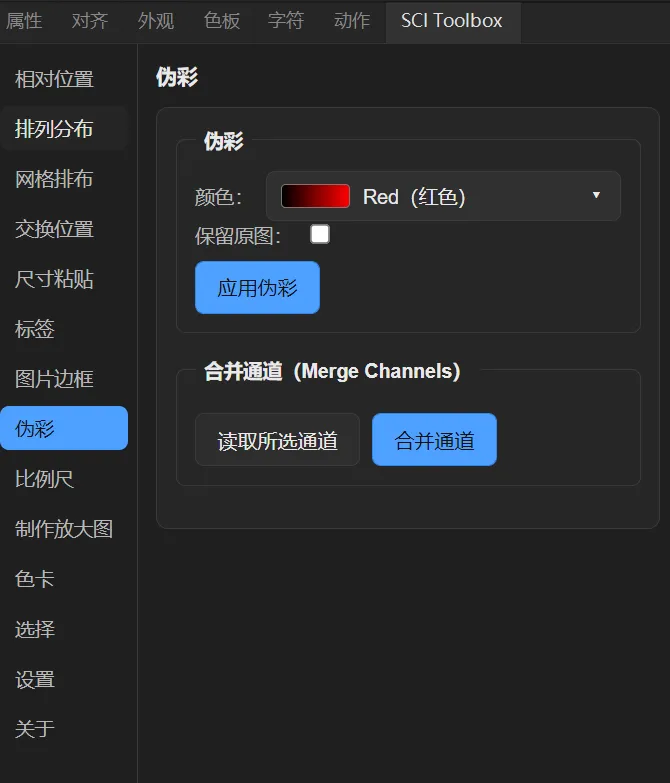

添加伪彩和合并通道
支持给图片上伪彩以及合并多通道图片。
伪彩：支持红、绿、蓝、青、品红、黄和灰度。

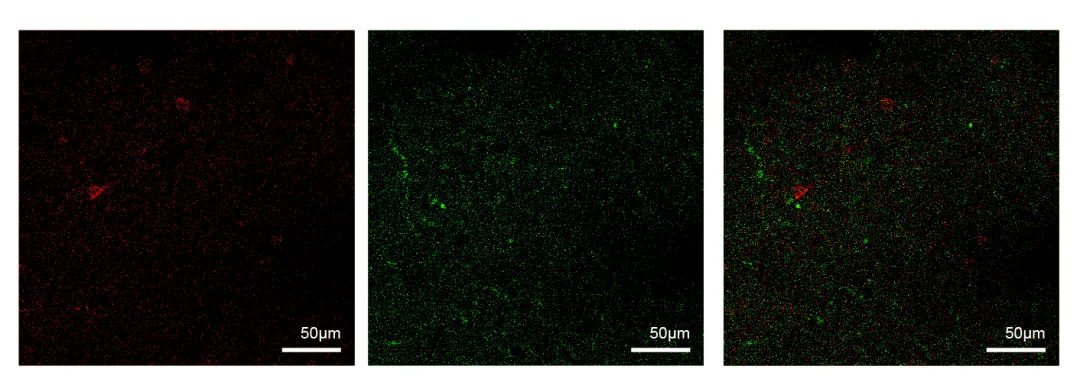

例子：

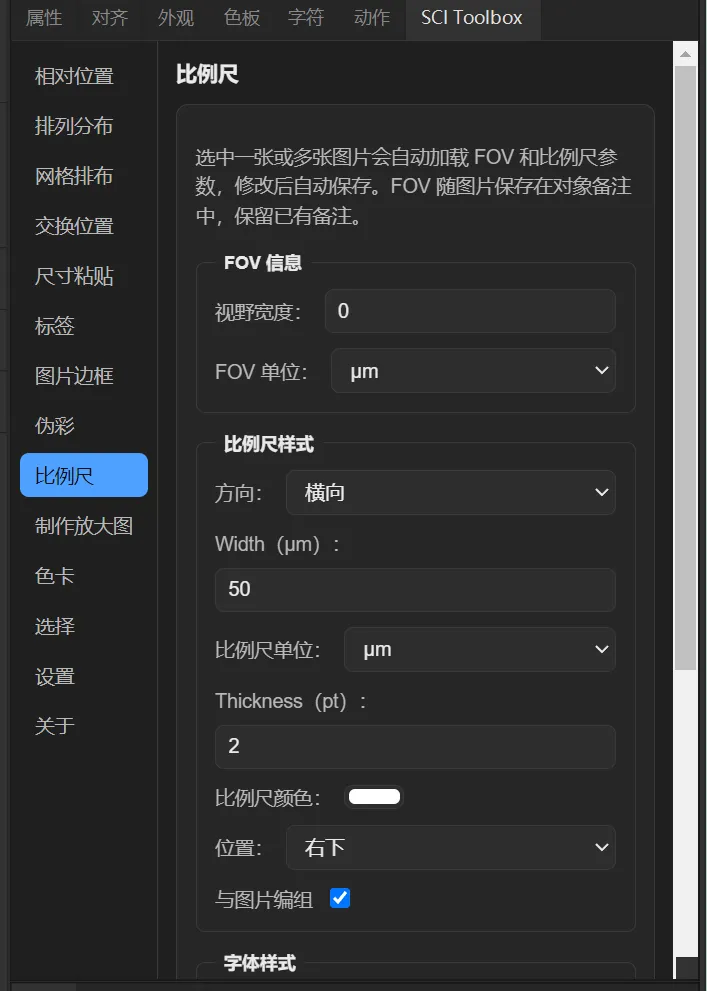

制作比例尺scalebar
设置图片FOV信息后，可以制作比例尺。如果tif本身有FOV信息，插件也会读取。
如果多张图片FOV一致，可以选择多张图片同时制作比例尺。
比例尺支持设置横向 Width / 纵向 Height、厚度（pt）、比例尺颜色、文字显示、字体颜色、字号、加粗和四角位置，比例尺默认与图片编组。
例子：

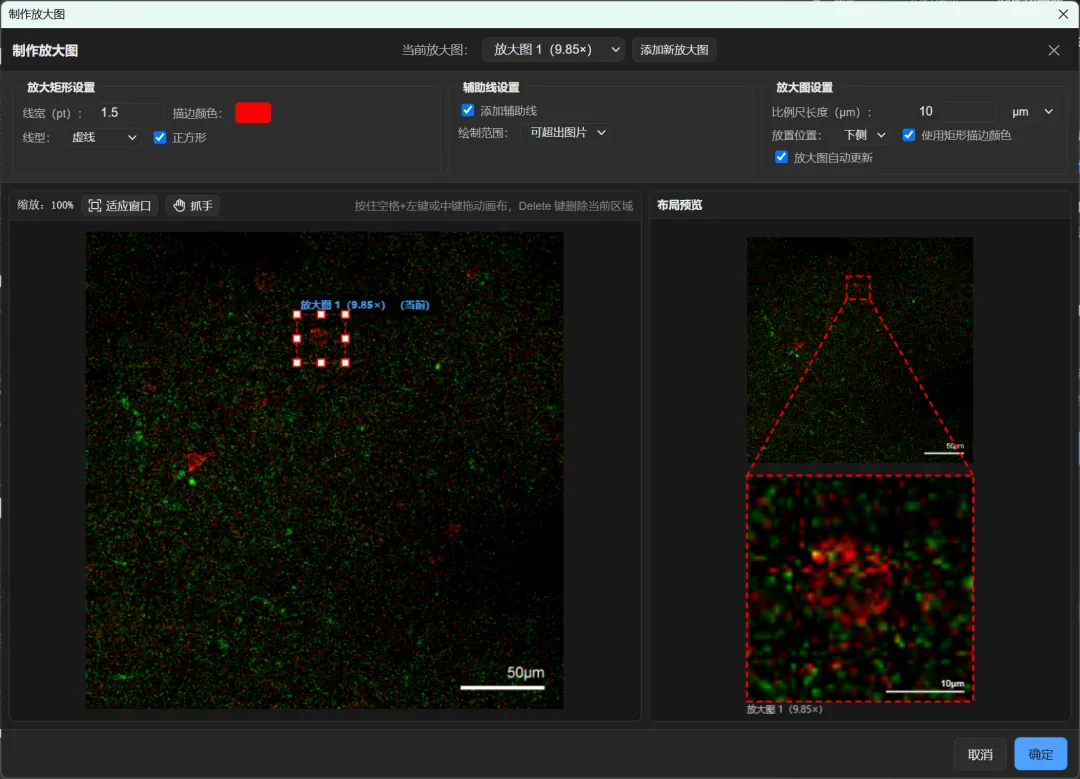

制作放大图
点击制作放大图按钮，会打开弹窗，通过鼠标左键框选放大区域来制作放大图。
可设置放大矩形样式、辅助线样式、放大图样式。
如果原图已经设置了比例尺，制作的放大图也会有比例尺。
特性：
✦ 支持批量制作：如果多张图要放大的区域一致，支持同时选择多张图进行批量设置放大图。
✦ 支持自动更新：移动原图、放大矩形、放大图，放大图都会重新制作。

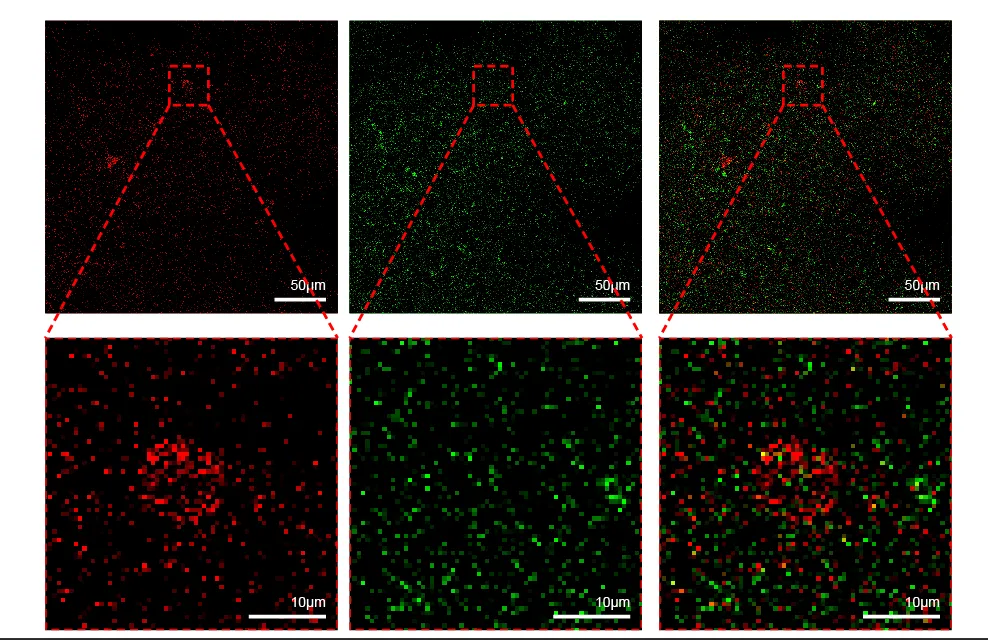

例子：

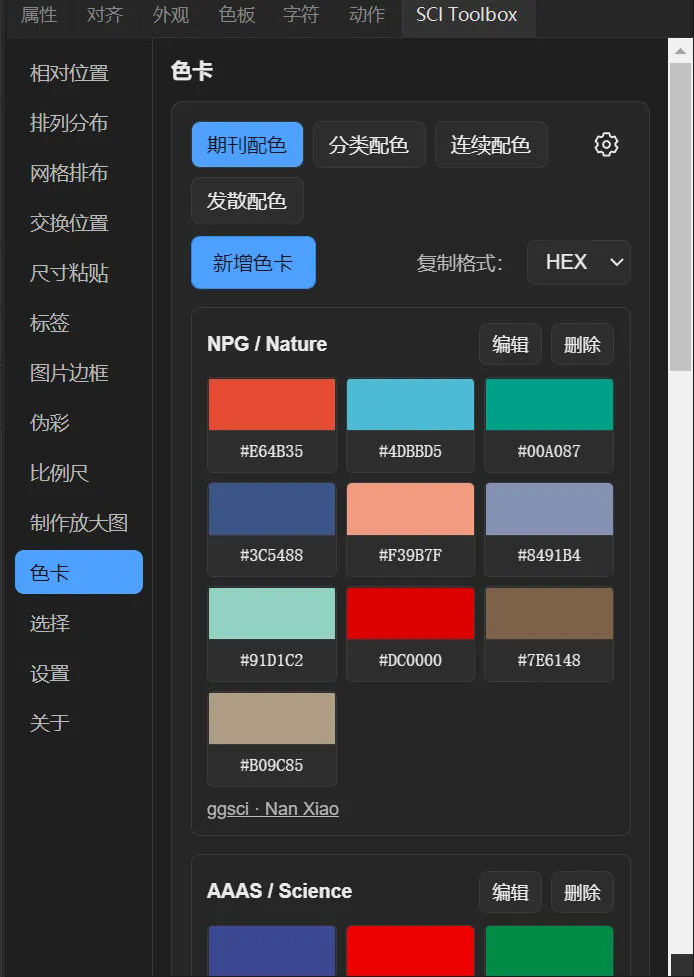

色卡功能
默认提供“期刊配色、分类配色、连续配色、发散配色”四个默认分组，内置 23 套常用科研配色，用户也可以自定义分组和新增色卡。
左键点击某个颜色可以为所选形状直接应用填充色，右键颜色则是复制 HEX 或 RGB 值
