拉曼峰红移、蓝移、变宽、变窄分别说明什么?

说明：本文主要介绍拉曼峰红移、蓝移与振动频率的关系，以及峰宽变化中的散射、局部频率分布、纳米尺寸和测量因素。

拉曼峰的红移、蓝移与宽窄分别指什么？

单色激光与材料交换振动能量后，散射光的频率发生改变，拉曼光谱记录这部分非弹性散射。斯托克斯支的横坐标ν̃=1/λ₀−1/λ_s，λ₀、λ_s分别为激发光与散射光波长。波长采用cm时，拉曼位移的单位为cm⁻¹；分子振动或晶格声子的能量间隔为hcν̃。

在正拉曼位移的斯托克斯谱中，红移指峰中心向低波数移动，蓝移指峰中心向高波数移动。例如同一种模式由400移到395 cm⁻¹属于红移，移到405 cm⁻¹属于蓝移。这里比较的是两种样品状态下的振动频率，横轴倒序排布时，谱峰在页面上的左右方向随之反转。

峰宽常用半高全宽FWHM计量：扣除背景后，在峰高一半处取两个交点，其波数之差就是全宽。8增至12 cm⁻¹称为变宽，降至5 cm⁻¹称为变窄。宽度与峰中心是两个独立参数。整条谱线乘以相同强度系数，只改变峰高与面积，半高交点间距保持。

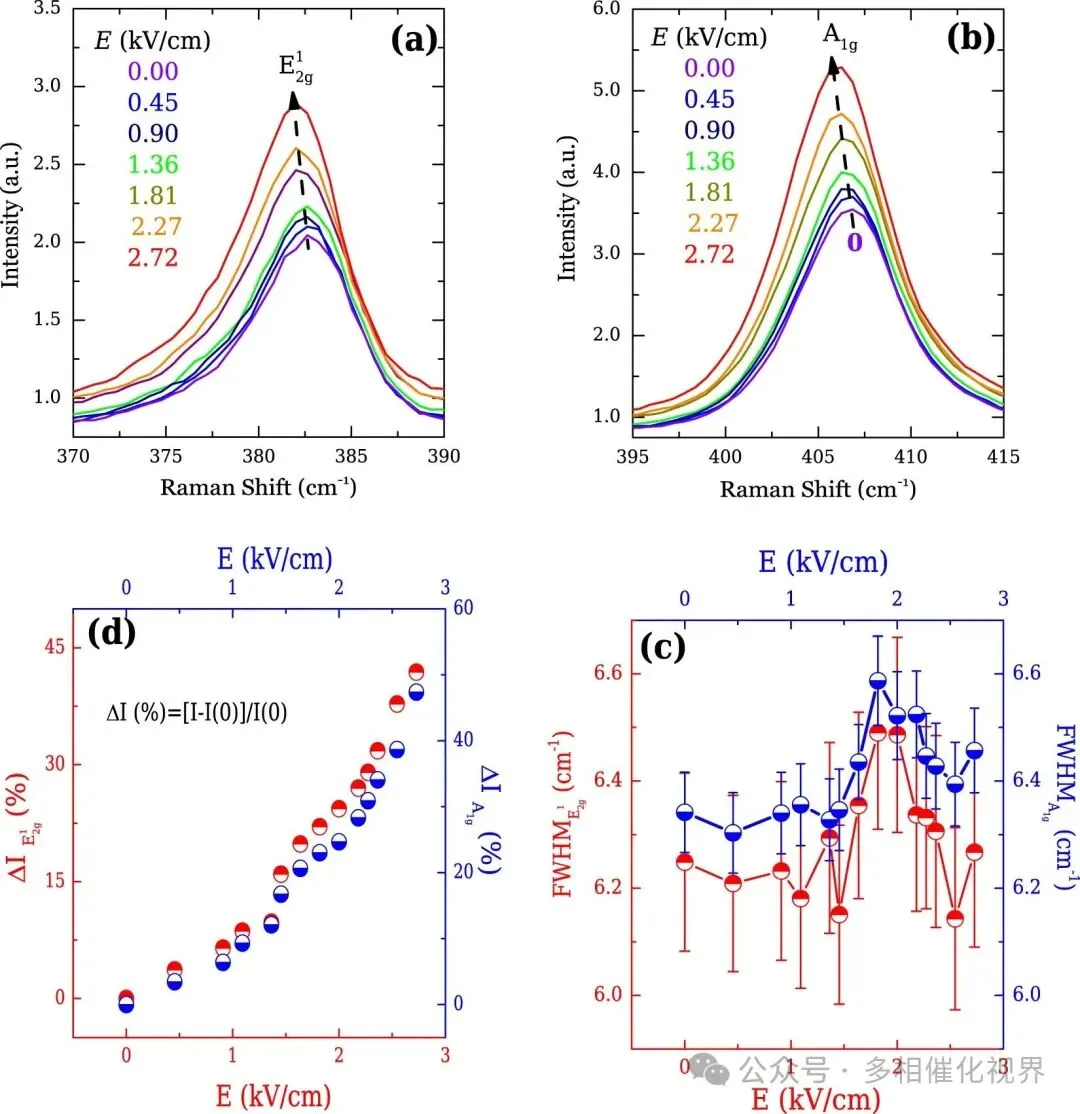

少层MoS₂的面内电场实验中，E_2g¹与A_1g模随电场增大而红移，FWHM在误差范围内近似保持。峰位移动记录模式频率的变化，展宽还涉及振动衰减和采样区域内的频率差异；两种模式的散射强度在该电场范围内也随之增加。

键合、质量、应变与温度怎样使拉曼峰移动？

对近似独立的双原子伸缩振动，ν̃≈(1/2πc)√(k/μ)，k为平衡键长附近的力常数，μ为约化质量。力常数对应势能曲线在平衡位置附近的曲率，固定μ时，k减小产生红移，k增大产生蓝移。化学键断裂能还涉及远离平衡位置的整段势能曲线。

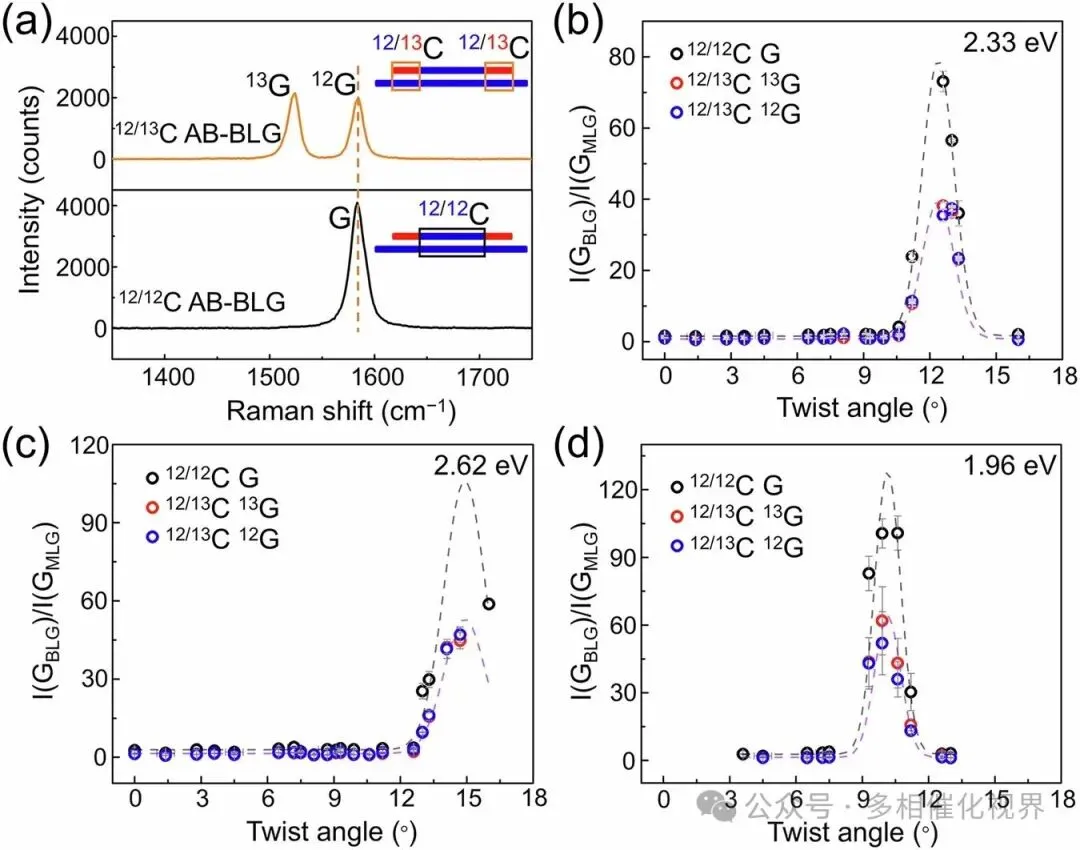

用¹³C替换¹²C能增加振动质量，而保持相近电子成键。均匀同位素石墨烯在力常数近似不变时，频率比约为√(12/13)≈0.961，G模因此向低波数移动。双层中两层采用不同碳同位素后，各层相关振动能处在不同频率。

晶体的正常振动模式涉及多原子的协同位移，频率由质量加权动力学矩阵决定。层数变化会同时调节层间恢复力、介电屏蔽和模式混合，同一材料的不同振动因而能沿相反方向移动。金属—氧伸缩、弯曲模与层间剪切模具有各自的位移方向和邻近原子参与比例。

拉伸改变键长和原子间恢复力。对正格林艾森参数的模式，体积膨胀使频率降低，压缩使频率升高；局部近似为Δν̃/ν̃≈−γΔV/V。各向异性应变还会解除简并，原来的单峰分成不同振动方向的分量，频移系数随模式、晶向及应变类型改变。

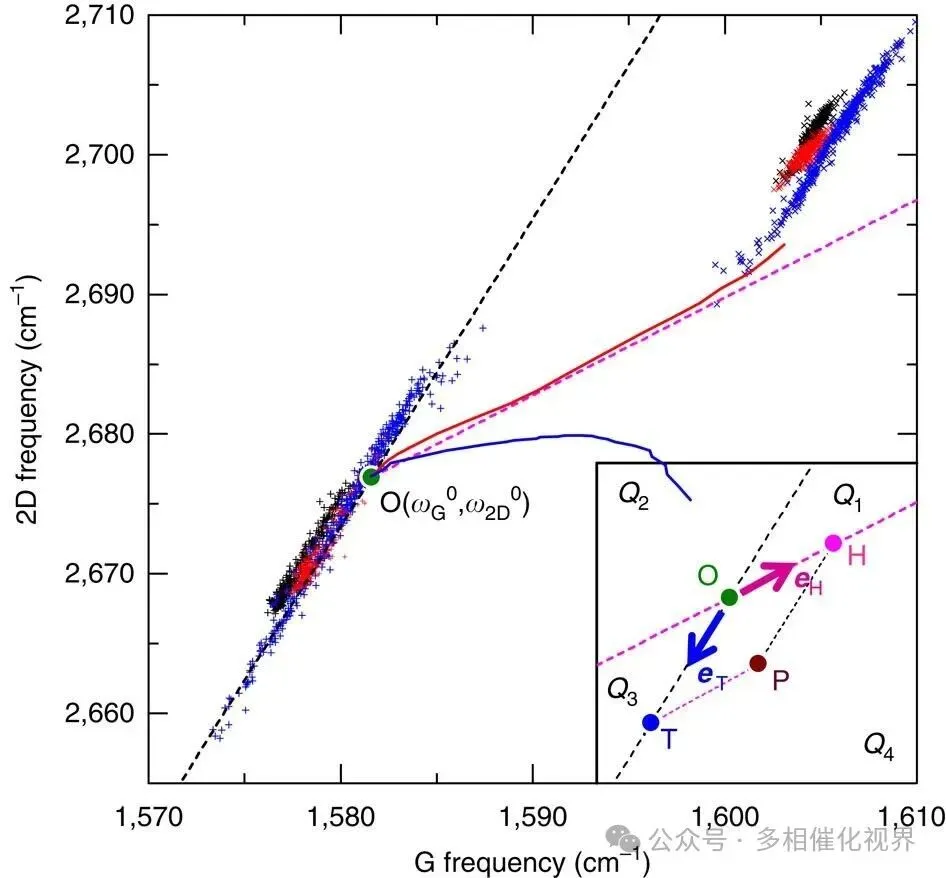

石墨烯的G峰和2D峰对应变与载流子密度具有不同灵敏度。将两种峰频率组成一对坐标，应变与掺杂沿不同方向改变这对数值；某些载流子密度范围内，电子—声子耦合使G模硬化。低密度附近还有声子异常，单个G峰的红蓝方向不足以指定电子或空穴。

G模对应区中心的一阶声子，2D峰则涉及双共振散射。改变激发能量会改变参与双共振的声子波矢，使2D峰中心产生色散；频率相关图的斜率还受载流子范围和应变模型调节，单轴与双轴应变采用不同标定系数。

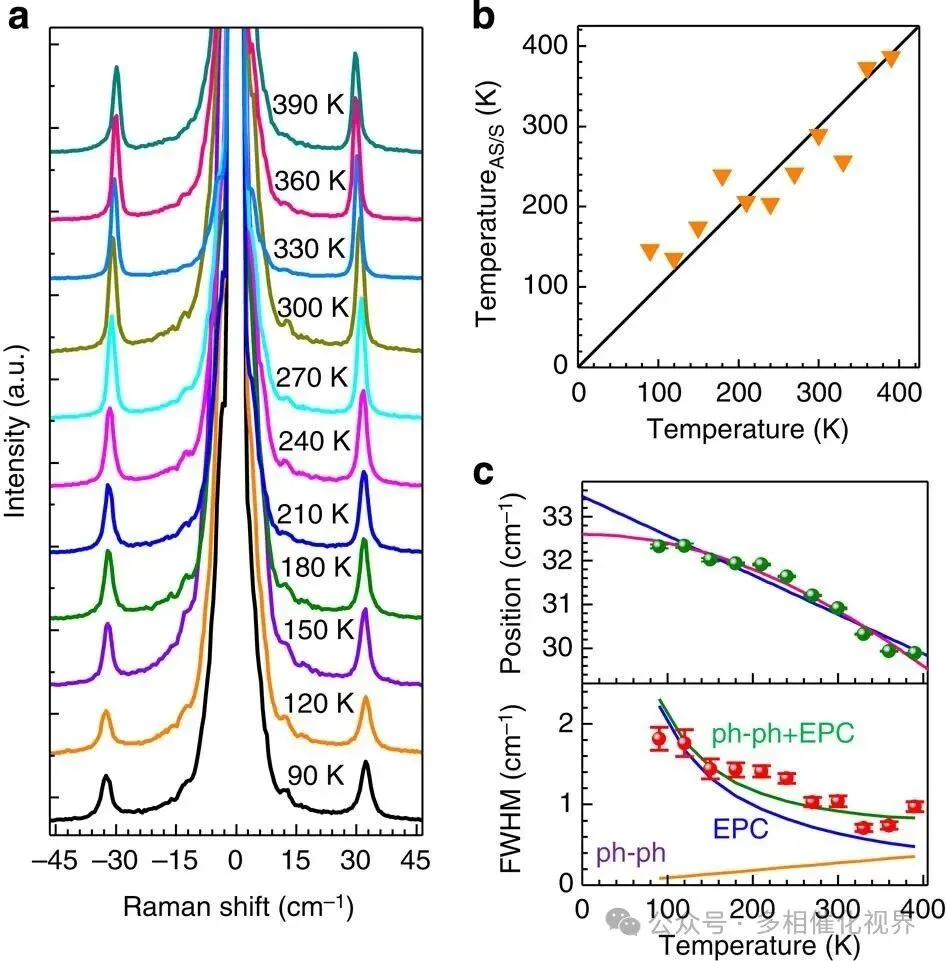

热平衡下升温改变晶格体积并增强非谐振动，许多光学模软化并红移，降温时频率回升。折叠四层石墨烯的层间剪切模在90—390 K随升温红移，线宽却主要减小：电子—声子展宽随温度减弱，声子—声子展宽随温度增加，两项具有相反温度依赖。负热膨胀、相变或电子占据变化又能改变其他模式的温度斜率。

连续激光的功率序列与降功率回测能区分可逆热漂移和持久结构变化：功率降低后峰位恢复，对应可逆的局部温升贡献；低功率下仍保留新峰、肩峰或残余位移，则涉及另一种材料状态。氧化、脱水、相转变及基底热膨胀失配各有自己的时间尺度和振动模式。

拉曼峰变宽或变窄时，哪些衰减与分布在改变？

一个振动模式与其他声子、电子或缺陷散射时，振动相干维持的时间缩短，均匀线宽增大；相应散射减弱后，线宽收窄。只有孤立模式、均匀展宽占主导且仪器项已分离时，才建立线宽与时间的定量换算，去相干时间与振动能量寿命具有不同定义。

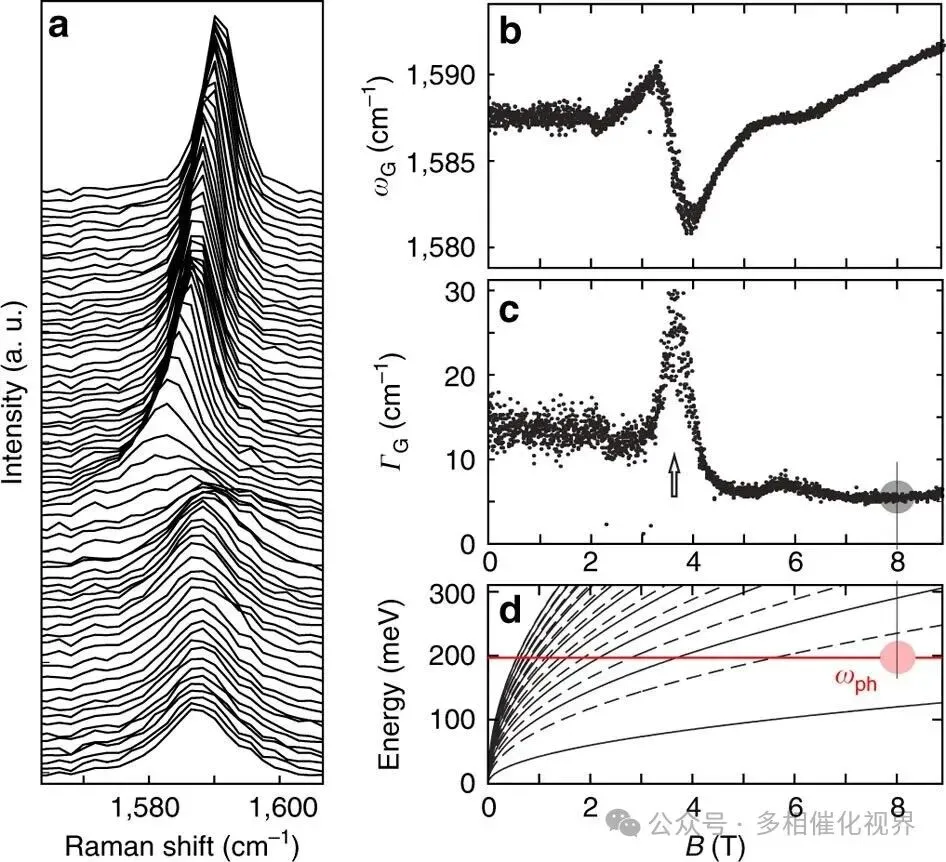

石墨烯G声子能够衰减为电子—空穴对。费米能级远离电中性点后，部分跃迁受泡利占据限制，电子衰减贡献减少，G峰随之变窄；这是载流子状态变化的一种谱学后果。外加磁场使电子能量形成朗道能级，跃迁能量接近声子能量时增强耦合，远离共振后该展宽贡献减弱。

缺陷破坏平移对称并增加散射，退火消除部分缺陷后，缺陷散射项能够减小。升温又增加非谐声子散射，而电子—声子项还能随占据变化减小；测得线宽取决于这些项在所测模式中的权重。相近FWHM下，两个样品仍能具有不同的缺陷数量和载流子密度。

一个光斑覆盖应变、成分或温度不同的区域时，各处都能产生较窄局部峰，但局部峰中心彼此错开。这些信号叠加后，包络峰增宽；局部频率趋于一致后，包络收窄。若频率分布围绕原中心对称展开，峰中心近似不动也能伴随FWHM增大。

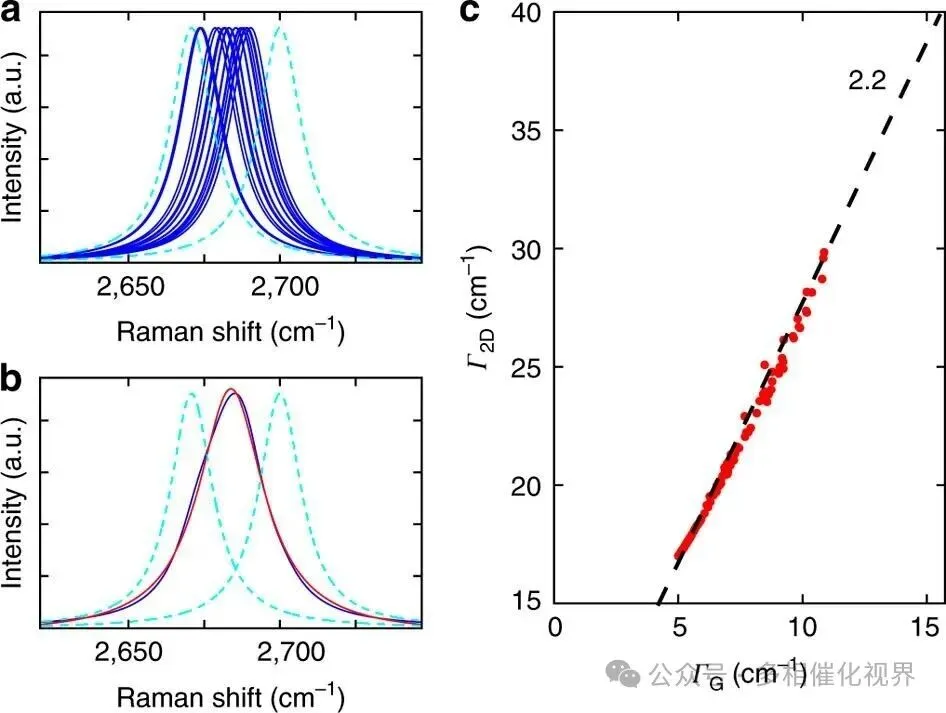

石墨烯的纳米尺度起伏会形成光斑以下的应变分布，G与2D模以不同系数响应这些局部应变。空间扫描逐点读取峰位和宽度，原子力显微镜另测褶皱、气泡及表面高度；显微光斑仍平均更小尺度的振动，表面形貌也未直接给出全部内部应变。

纳米晶的振动相干范围缩短时，声子限域放宽波矢选择，布里渊区内偏离中心的声子参与散射。硅的相关光学支向区边频率降低，尺寸减小可产生低波数侧拖尾、红移和展宽。其他晶体的色散曲率不同，尺寸引起的频移方向也随模式改变。

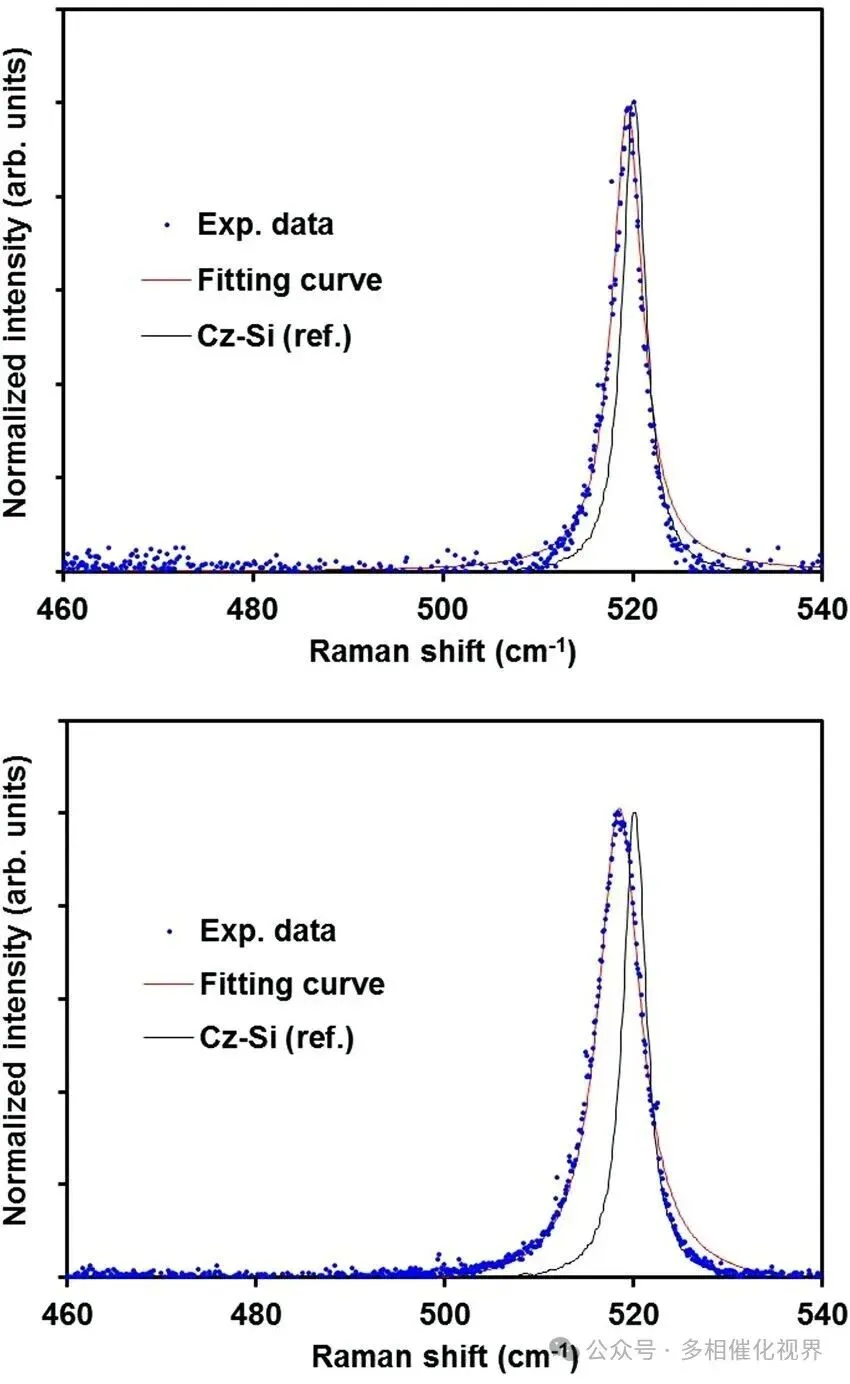

硅薄膜的Raman尺寸模型把频移、宽度和声子色散连到相干长度，所得尺度受应变、粒径分布和仪器响应影响。TEM晶格及衍射成像另测局部晶畴，单个外形颗粒内还能包含多个纳米晶；相干长度增加时，波矢选择收紧，限域展宽随之减弱。

相邻振动或两相谱峰重叠后，组分面积比例改变就能移动包络最大值并改变其FWHM，各个组分的中心仍可保持。峰间距缩小、其中一相比例降低或一个分量消失时，包络能够变窄。简并解除产生的两峰若尚未分辨，单峰拟合会把频率分离计入宽度。

谱仪的有限分辨率使样品谱与仪器响应函数卷积。狭缝、光栅或激发谱宽改变后，观测线宽也改变；只有纯高斯的两项才能按宽度平方相减，纯洛伦兹的两项按宽度线性相减。混合线形采用相应卷积，接近仪器分辨限的窄峰带有较大的样品宽度不确定度。

荧光背景、信噪比和未分辨肩峰会改变半高交点或拟合宽度。过强平滑会抹去细窄组分，过高阶背景会扣去峰翼，拟合谱窗改变后参数也能漂移；固定光学配置下的原始谱、局部背景与残差分别保留峰翼强度、慢变背景和未解释的谱线结构。

#拉曼光谱 #Raman #峰红移 #峰蓝移 #半高全宽 #晶格振动 #电子声子耦合 #声子限域 #材料表征 #华算科技
