AI时代的内存王者-HBM
AI时代的内存王者-HBMHBM深度科普！AI时代的内存王者，堆叠工艺、核心壁垒、国产替代现状全解析 算力浪潮席卷全球，HBM几乎已经成为AI服务器的标配。很多人听过它的名字，却未必真正理解：为什么大模型离不开HBM？它和普通内存究竟差别在哪？多层堆叠是怎么实现的？它的技术壁垒有多高，国内追赶进度又如何？ 今天这篇，我们就把HBM讲透。

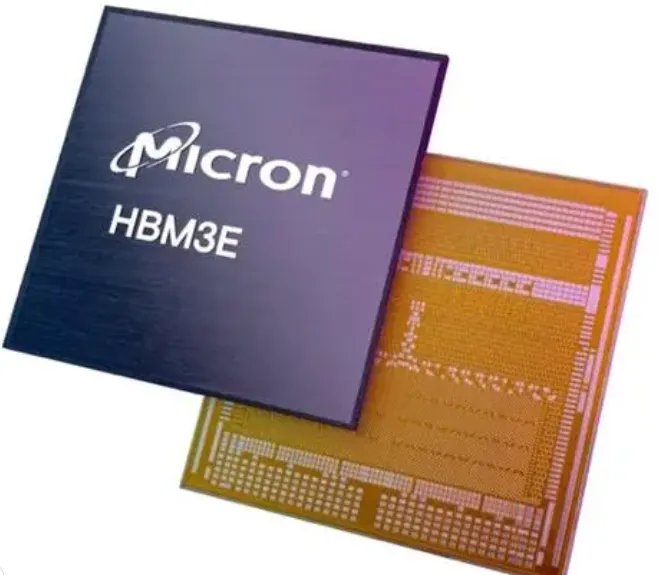

传统DRAM，也就是我们电脑里常见的内存芯片，采用独立颗粒的方式，通过PCB走线和算力芯片相连。 普通DRAM的短板在AI场景下被无限放大：带宽不足、信号传输距离长、功耗高。大模型训练时，需要持续不断在内存和算力芯片之间搬运海量参数，带宽瓶颈会直接拖累GPU的算力发挥，也就是行业常说的“内存墙”。 HBM，全称高带宽内存，核心思路就是把多颗DRAM裸片垂直堆叠，通过硅通孔和算力芯片紧密封装在一起。
简单一句话：GPU负责计算，HBM负责高速吞吐海量数据。没有HBM，再强的算力芯片也跑不满性能。当下主流AI服务器，单颗GPU通常搭配数层HBM，HBM的容量、带宽直接决定大模型训练、推理的上限。 HBM不是简单把芯片叠起来粘在一起，整套工艺难度横跨晶圆制造、硅通孔、键合、封装测试多个环节。 TSV是HBM的底层基础。在DRAM晶圆内部，垂直刻蚀出微米级通孔，再填充导电材料，让上下堆叠的裸片可以垂直连通。 相比传统引线键合，TSV走线更短、密度更高。难点在于：通孔的深度、直径控制要求极高，工艺过程容易产生应力，造成晶圆翘曲、漏电，良率控制难度大。 单颗DRAM裸片本身有一定厚度，多层堆叠后厚度会超标。因此每一片晶圆做完TSV之后，需要背面研磨减薄，才能堆叠。 减薄是精细活：太薄容易碎裂，厚度不均会导致后续键合接触不良，这一步对设备、工艺管控要求严苛。 裸片减薄完成后，在晶圆表面制备微米级的金属微凸点。多层DRAM裸片通过微凸点，实现上下层电气互联，最后再和底层的基底裸片连接。 上万颗微小凸点，要保证每一个都可靠接触。只要一个凸点失效，整根HBM就会报废，这也是HBM良率最大的卡点之一。 堆叠完成后，进行塑封，之后还要经过完整的电性测试。HBM测试和普通DRAM差异很大，多层堆叠结构带来复杂信号完整性问题，需要专门的高速测试机台，完成带宽、时序、稳定性、高温可靠性全套验证。 HBM贵、产能紧张，根源在于三重壁垒叠加，不是单一设备问题。 ：TSV、晶圆减薄、微凸点键合属于跨工序组合工艺，每一步微小偏差都会传导，影响最终良率，需要长期工艺积累。 ：先进刻蚀、薄膜沉积、晶圆键合、高速测试设备，配套的光刻胶、焊料、基底材料，供应链门槛高。 ：HBM的控制器IP、信号完整性设计、热仿真设计。多层堆叠芯片发热集中，散热设计也是一大难题，温度不均会带来时序漂移，影响高速读写稳定性。 目前全球HBM供给高度集中，三星、SK海力士、美光三家占据绝大部分市场，HBM产品迭代从HBM2E、HBM3到HBM3E，持续向着更高带宽、更多堆叠层数演进。 国内存储产业链这些年持续发力HBM相关技术研发，已经在多个环节取得突破。 从底层来看，国产DRAM基础工艺、TSV硅通孔、微凸点键合、先进封装能力都在持续验证，相关企业完成了样品流片与测试。 但我们也要客观看待差距： 机遇同样清晰：AI算力国产化需求旺盛，国内算力芯片厂商和存储、封测企业联动，上下游协同开发HBM方案。成熟制程先进封装路线，也为国产HBM提供差异化落地路径。短期难以快速追上海外顶尖水平，但稳步迭代，逐步实现小批量供货，是可预期的方向。 HBM本质上是一套存储+先进封装的综合性技术，不是单纯的内存芯片。它解决AI时代最头疼的内存墙问题，是算力基础设施里不可或缺的一环。
HBM的竞争，不只是堆叠层数、带宽参数比拼，更是工艺良率、设备材料、封装测试、供应链体系的综合较量。国产HBM赛道，已经迈出从0到1的一步，接下来就是漫长的良率爬坡与产业化验证。
一、为什么AI算力，必须绑定HBM？
极高带宽：HBM依靠大量并行数据通道，带宽远高于传统DDR内存； 更低功耗：短距离互联，减少信号传输损耗； 节省空间：堆叠结构大幅缩小占用面积，适配高密度AI服务器封装。
二、拆解HBM核心堆叠工艺
1. TSV硅通孔技术
2. 晶圆减薄

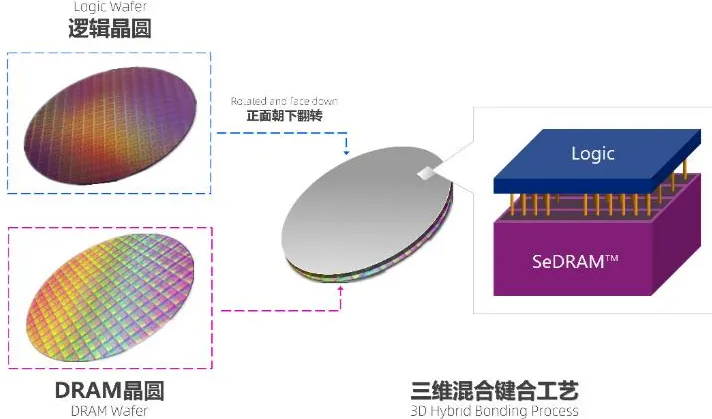

3. 微凸点键合
4. 整体封装与测试
三、HBM的三大核心壁垒
工艺壁垒
设备与材料壁垒
设计与IP壁垒
四、国产HBM：追赶之路，机遇与挑战并存
量产良率：海外大厂经过多年迭代，已经实现稳定量产；国内样品阶段可行，大规模量产良率爬坡仍需要时间积累； 高速测试：HBM高速信号测试难度高，配套测试设备、测试算法还需要持续打磨； 供应链协同：HBM需要设备、材料、晶圆制造、封测、IP多方协同，完整供应链成熟度还有提升空间。
五、小结
