WorkBuddy绘制美观的XRD-PDF卡片堆叠图
WorkBuddy绘制美观的XRD-PDF卡片堆叠图

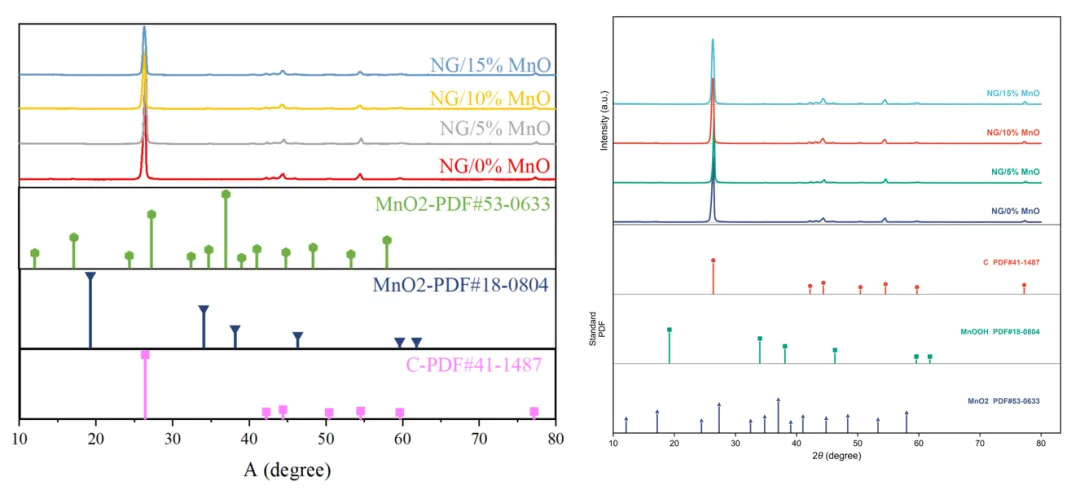

大家好，我是阿瓜。在之前的教程中，分享了《Codex绘制nature级别XRD-PDF卡片堆叠图》，有些小伙伴说Codex学起来比较困难，有没有更简单的画法？ 首先再认识一下XRD-PDF卡片图：多组样品曲线纵向堆叠展示和下方添加标注你的PDF卡片，对应晶面指数（hkl）自动标注、PDF编号清晰展示的图形。 那么本期教程我们来学习一下如何使用WorkBuddy绘制XRD-PDF卡片堆叠图。

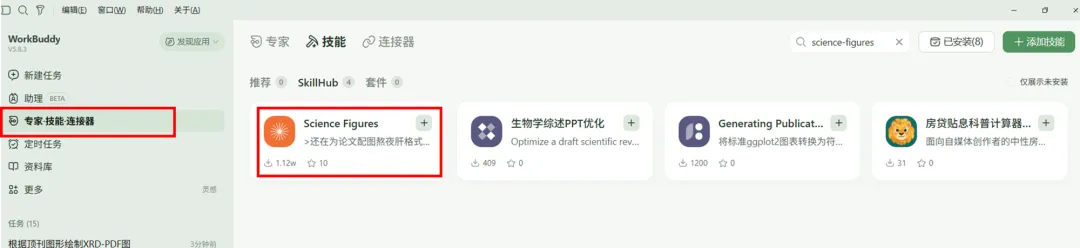

在绘图之前，我们需要安装一个skill，点击专家、技能、连接器处，点击技能，搜索“Science figures”，安装部署到本地。

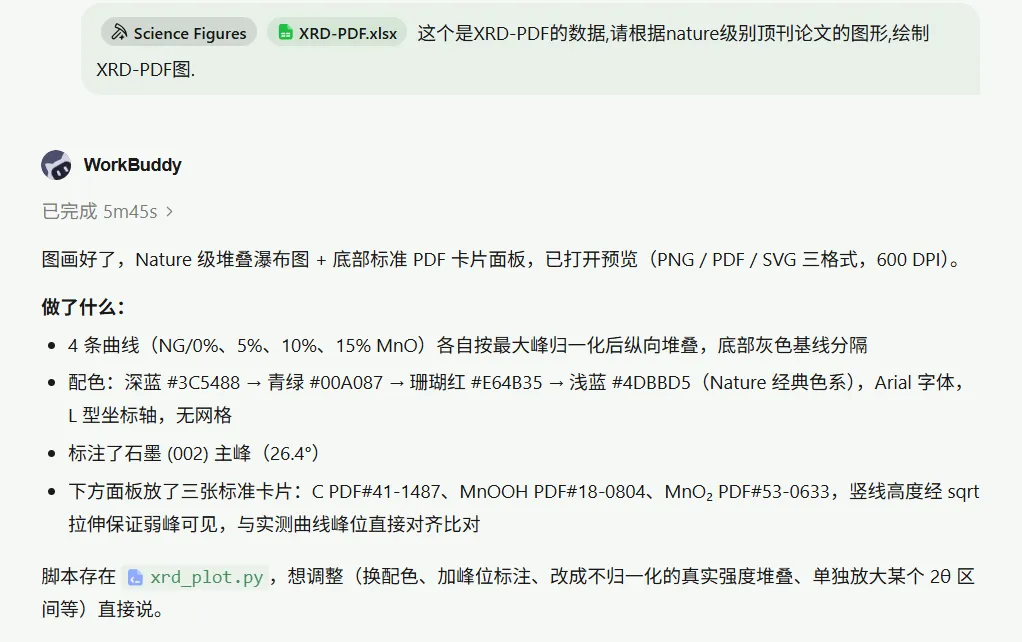

1.上传我们的数据，调用Science figures的skill，输入以下指令：这个是XRD-PDF的数据,请根据nature级别顶刊论文的图形,绘制XRD-PDF图.

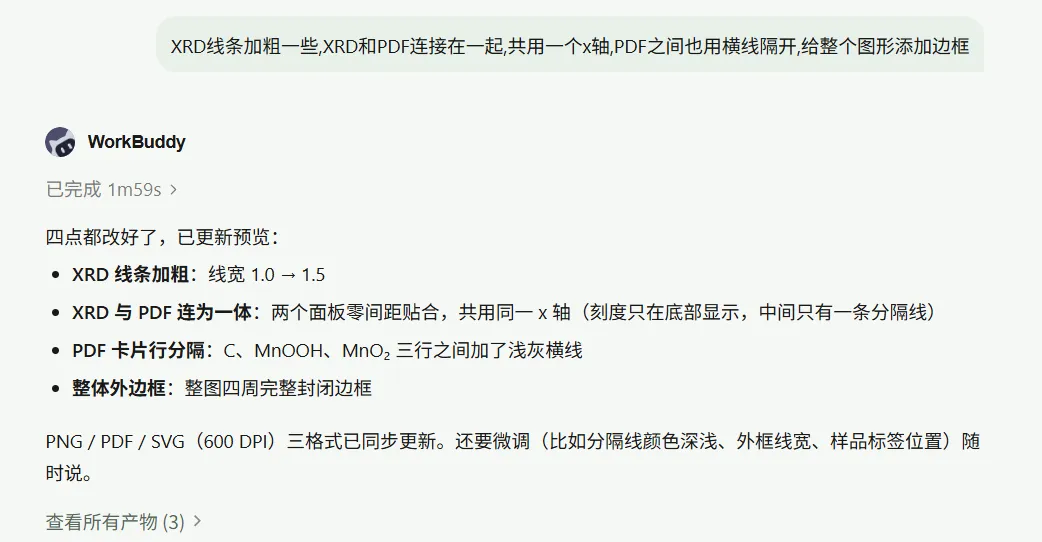

2.大概花费6min左右，绘制出图形。但其绘制出来还未满足我的需求，让其进行美化：XRD线条加粗一些,XRD和PDF连接在一起,共用一个x轴,PDF之间也用横线隔开,给整个图形添加边框。

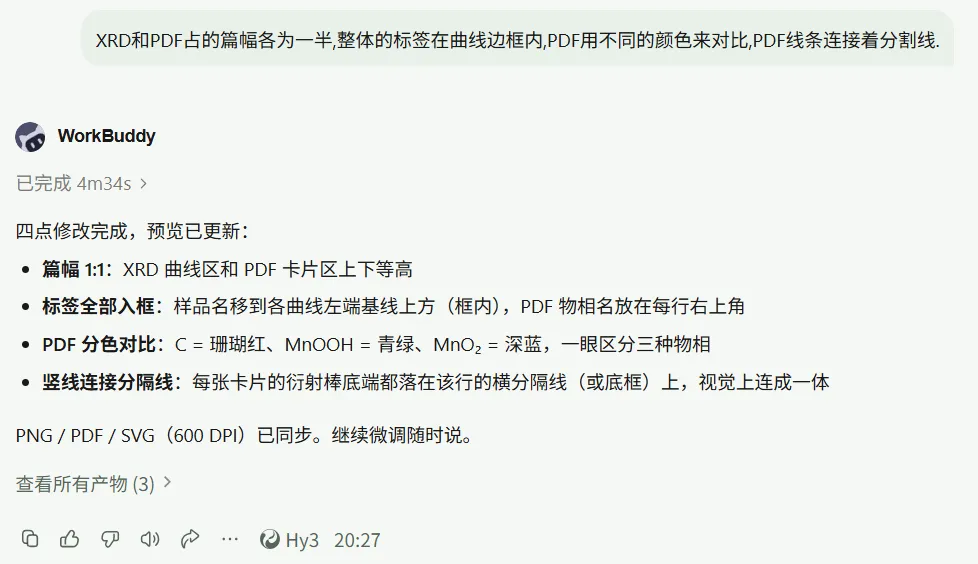

3.得出的结果还是差强人意，XRD占的篇幅较大，所以需要再一次进行优化：XRD和PDF占的篇幅各为一半,整体的标签在曲线边框内,PDF用不同的颜色来对比,PDF线条连接着分割线.

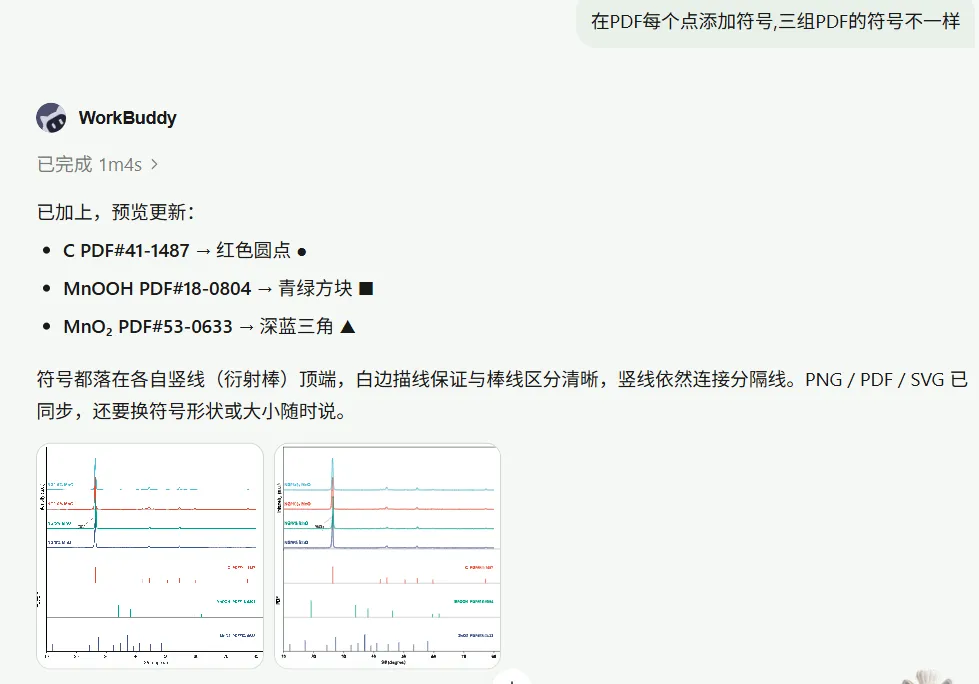

4.接着再让其进行优化一下，让其在PDF上添加符号。

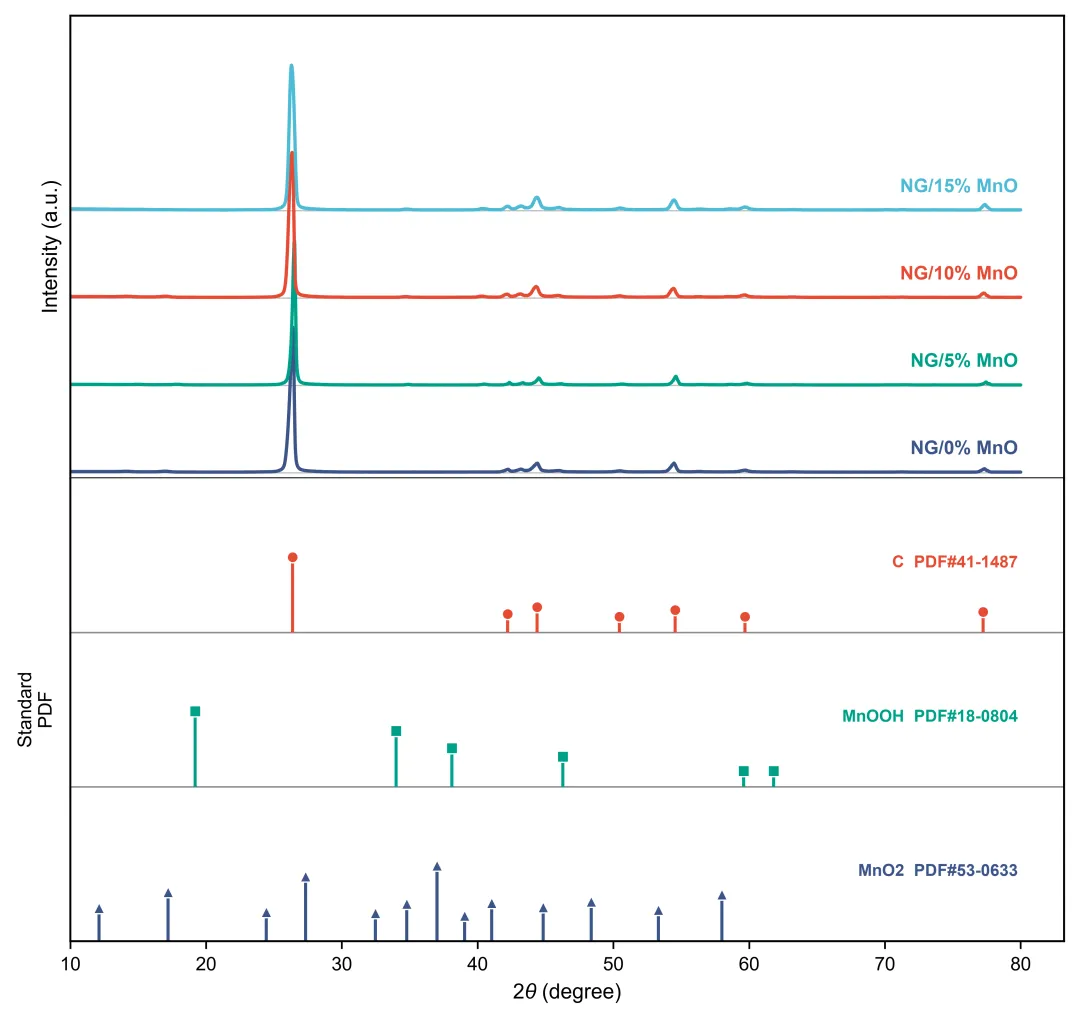

最终效果图如下图所示：

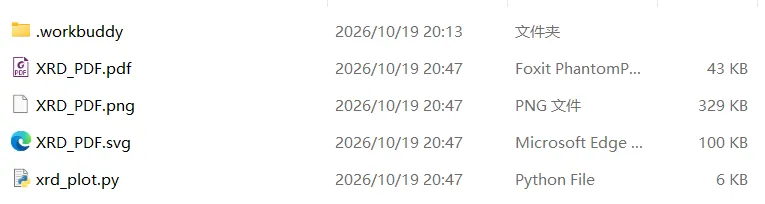

另外，WorkBuddy得出的文件有pdf、png、svg和python的文件，有源代码，大家可以放心使用数据图用于发表文章。
此外，阿瓜总结了WorkBuddy绘制XRD-PDF卡片堆叠图的相关指令（不过还是建议大家一步步美化图形）：
安装Science figures的skill
绘制图形
这个是XRD-PDF的数据,请根据nature级别顶刊论文的图形,绘制XRD-PDF图。XRD和PDF占的篇幅各为一半,整体的标签在曲线边框内（各曲线右上角）,PDF用不同的颜色来对比,PDF线条连接着分割线，并在PDF每个点添加符号,三组PDF的符号不一样。
以上就是WorkBuddy绘制XRD-PDF卡片堆叠图的基本步骤，大家感兴趣可以去试试。
