AI工具 | 轴测图作业智能批改工具

摘要：徒手绘制轴测图训练学生的空间想象、形体构思和快速表达能力，同时对掌握投影基础具有重要意义。本课程的教学过程徒手绘制轴测图不断线，作业、练习量加大。大连理工大学工程图学教研室设计并利用AI实现了基于视觉大模型的轴测图作业智能批改工具。以单个HTML文件形式运行，无需安装与部署。

一、批改依据

1.答案图上色。将答案线条以不同颜色表示，再写一份轮廓线清单。AI 就知道“第 7 条紫线”指的是哪条；程序按颜色在图上高亮。

2.AI识别线条，再对答案。第一轮只给 AI 看学生的图，不给答案，识别并编号；第二轮与答案逐条配对。“已画”的线须指出；指不出来的按“缺失”处理。

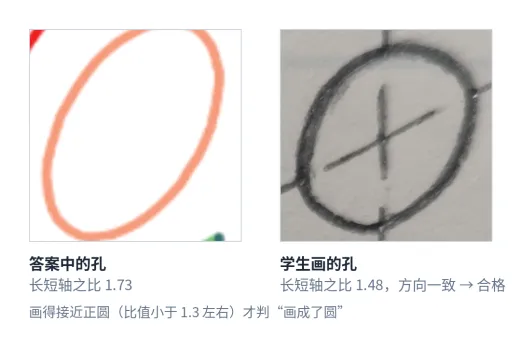

3.程序判别。评分交给程序。AI不擅长的也交给程序，例如圆孔的椭圆，不靠 AI目测，由程序在图上量出长短轴之比，和答案对比。

程序实测：答案椭圆 1.73，这位同学 1.48，合格。

类似的规则还有几条：同一个问题只扣一次；画成斜二测的，直接扣 10 分。

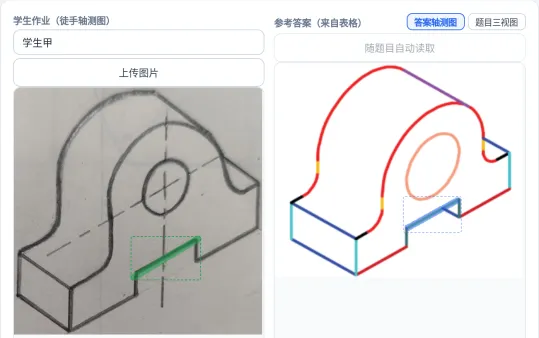

4.提供人工复核。在核对表里点任意一条线，左边学生图、右边答案图会同时高亮对应的线条。出现误判人工点一下即可修改，总分随之改。

二、使用方法

• 上传。主界面中选题、拍照上传。

• 批改。调用视觉大模型（默认qwen3.8-max），读出作业中每个线条。程序把识别结果与参考答案逐项比对每条图线被判为已画或缺失，按评分标准计分。

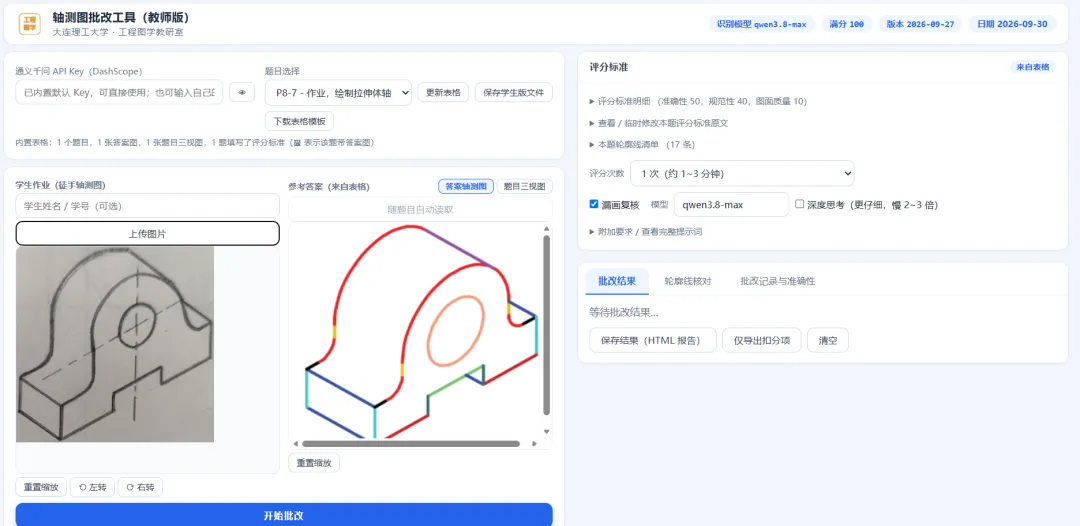

工具界面：

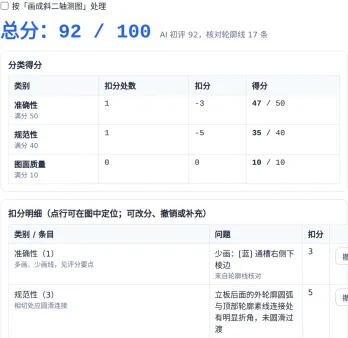

批改结果：

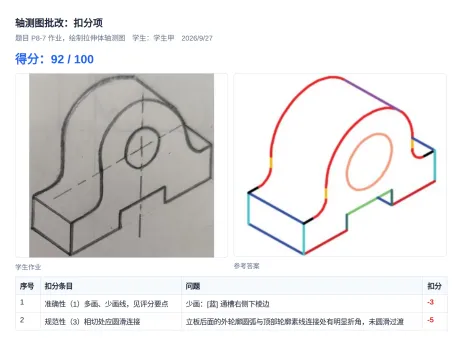

• 导出。保存结果即可产生HTML结果报告，也可以只导出扣分项，连同作业和答案一起发给学生。


三、批改准确性

AI 出初评，人工复核定分。重点检查被系统扣分的“缺失”项（易出现误判）。每份作业复核后，点击「确认并记入批改记录」，系统会记下 AI 初评分和教师终评分，并统计平均偏差、偏差在 5 分以内的比例，以及 AI 读尺寸的准确率（AI 读出且无需改动的尺寸占比）。

需要积累数份评判该工具批改结果的可靠性。

该工具已上传至工程图学课程虚拟教研室（大工）资源库，欢迎下载使用。在阿里云百炼平台申请API Key。
