翅片管换热器设计仿真软件 Fintube_Studio,一键设计和仿真翅片式换热器
做翅片管热器设计的工程师，下面这些场景你一定不陌生：
- 流路走几条回路、哪根管先进后出？全凭经验画草图；
- 片距、排距、管径、管长怎么配？改一个参数就要重新手算一遍；
- 结霜工况换热量衰减多少？分液不均吃掉多少能力？基本靠"估"；
- 好不容易算完，还要画图、填表、写计算书，又是一整天。
靠 Excel + 经验 + 反复打样，一个新机型磨上两三周是常事。进口软件虽强，但价格昂贵、关联式封闭，想自定义一条换热关联式更是难上加难。
FinTube Studio：从 3D 参数化建模、可视化流路设计、微元法稳态仿真、温度场云图，到参数化分析、变风速场、结霜分析、厂家标定、图纸与报告一键输出，一个软件覆盖翅片管换热器设计的完整工作流。
一、先上硬菜：与 CoilDesigner 逐项对标，偏差小于±2%
仿真软件，算得准才是硬道理。
FinTube Studio 用十几个实际机型案例——冷库蒸发器、空气源热泵、除霜工况、低温工况、双系统机组……与行业公认的 CoilDesigner 做了逐项对标：制冷剂种类、进风干球温度、相对湿度、迎面风速、过热度/过冷度、质量流量、总换热量、盘管压降……一项一项对。

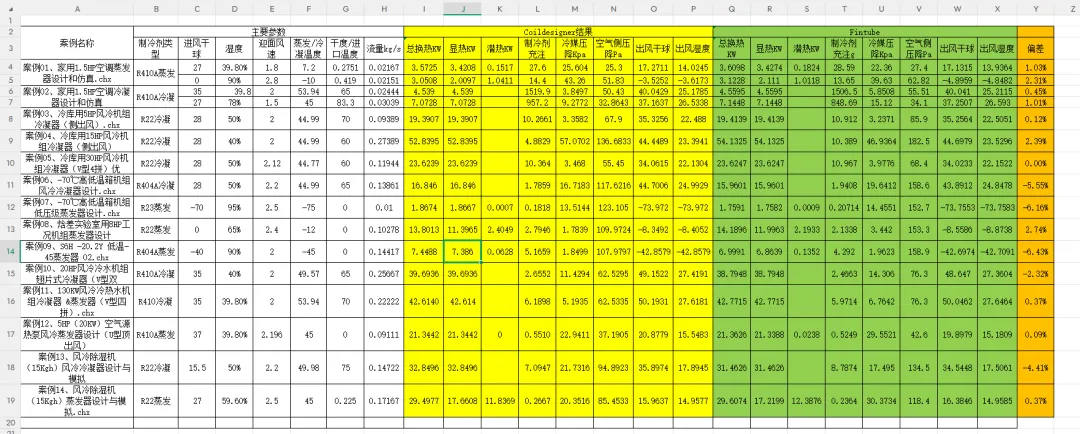

与CoilDesigner逐项对标数据：十几个实际机型案例，多数关键指标偏差小于±2%：
从对标表可以看到，多数案例的总换热量、盘管压降等关键指标偏差在 ±2% 以内。也就是说，你过去在 CoilDesigner 里积累的项目，迁移到 FinTube Studio 中可以无缝衔接、结果互认。
实战要点：评价一款仿真软件只看两条——算得对不对、用得顺不顺。对标数据证明内核可信，接下来的功能截图证明好用。软件还支持直接导入 CoilDesigner 的 .chx 文件（几何、流路、风侧、冷媒侧一次读入），老项目一键迁移。
二、软件全景：一个平台，覆盖设计全流程
先看主界面：

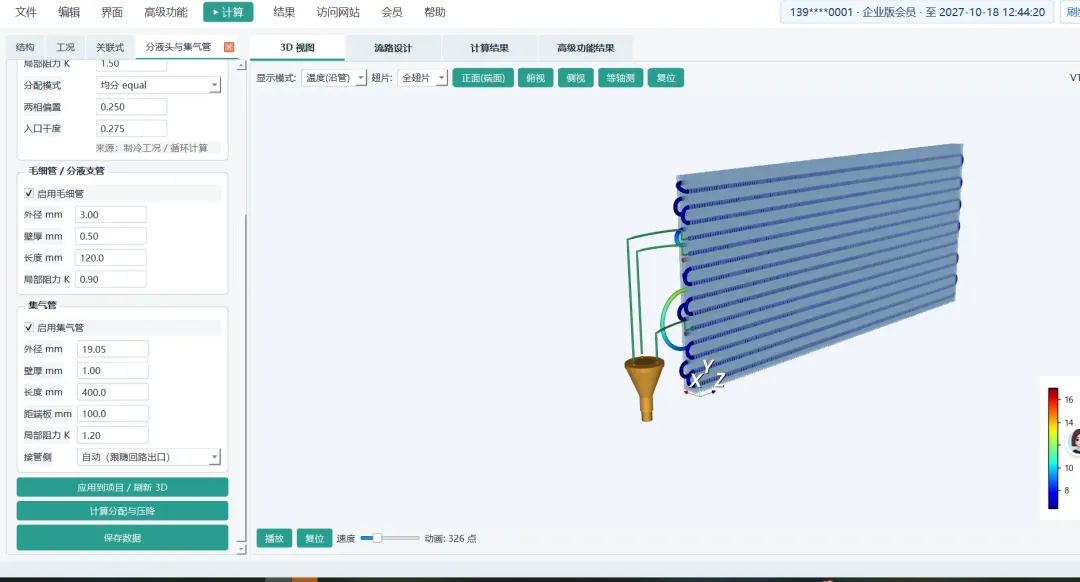

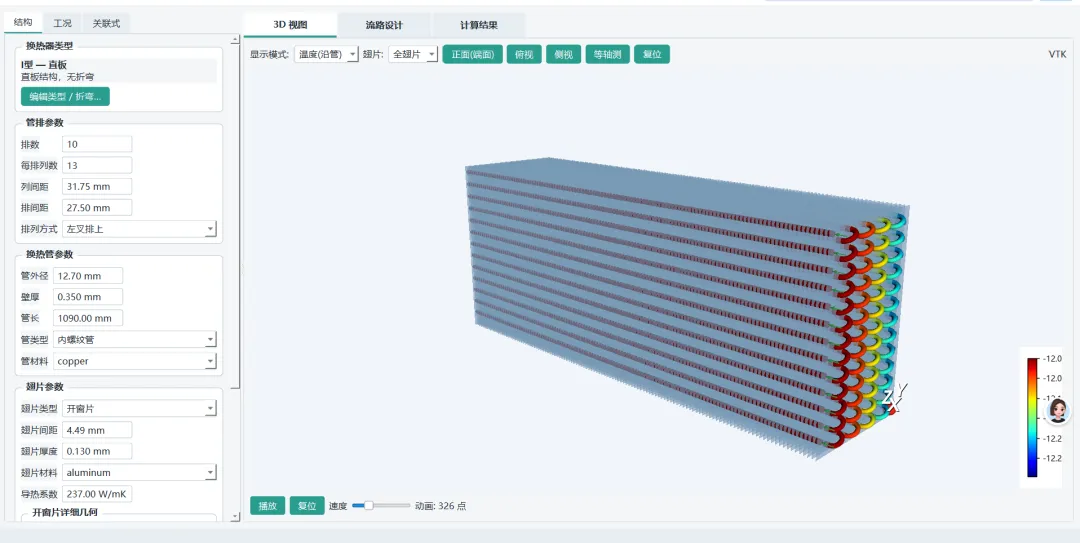

FinTube Studio主界面：左侧参数输入区+中部3D视图，VTK渲染引擎，温度着色与流路动画
典型的专业三栏布局，商业软件级的使用体验：
- 左侧参数区
：结构 / 工况 / 关联式 三个标签页，换热器类型、管排、管子、翅片参数分组分块，即改即见； - 中部主工作区
：3D视图 / 流路设计 / 计算结果 三大标签，建模、布线、看结果一站切换； - 顶部菜单栏
：文件、编辑、界面、高级功能、计算、结果、会员——功能组织清晰，符合工程师操作习惯； - 3D 渲染
：基于 VTK 专业可视化引擎，支持旋转、缩放、多视角、温度着色与流路动画（状态栏可见"动画：326 点"，亮点沿流路逐点移动）。
整个设计流程就是五步：
① 选类型建几何 → ② 布流路 → ③ 输工况 → ④ F5 一键计算 → ⑤ 出云图、出曲线、出图纸、出报告
下面每一站，都用实机截图带大家走一遍。
三、第一站：3D 参数化建模，I/L/C/U 折弯随心换
3.1 换热器类型：从直板到任意折弯

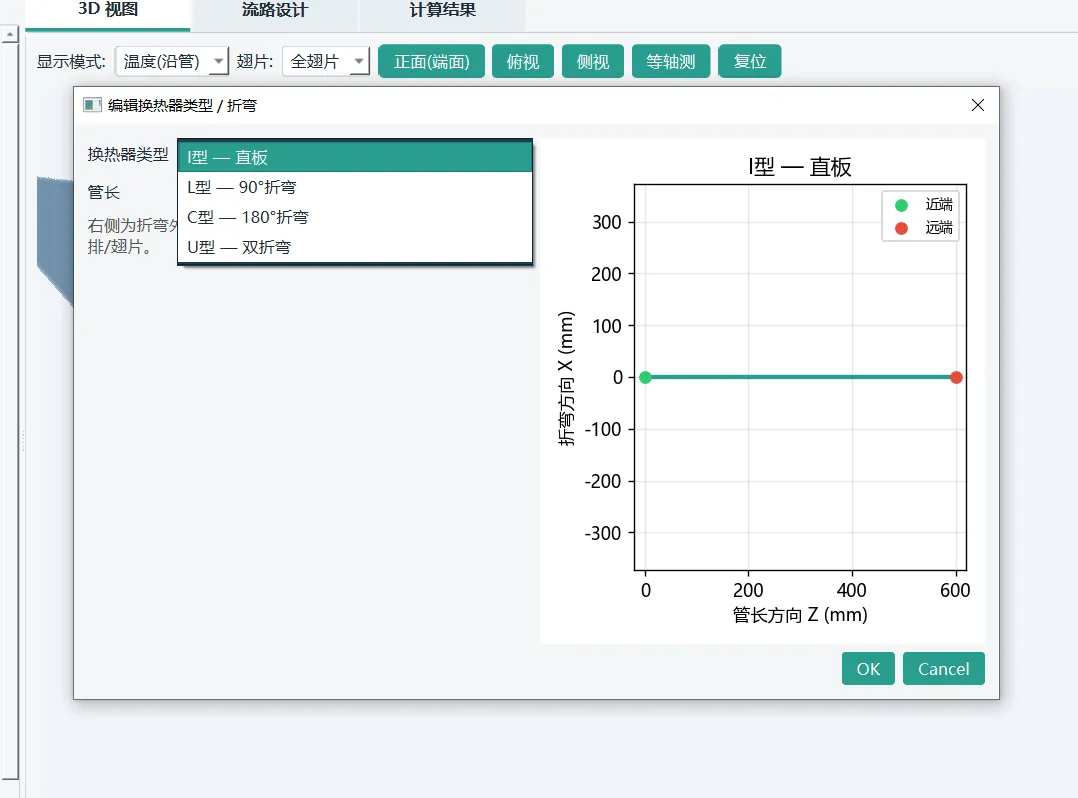

换热器类型选择：I/L/C/U型式
软件支持 I型（直板）、L型（90°折弯）、C型（180°折弯）、U型等型式，弯折半径、分段长度全部可调。这是很多同类软件不具备的能力——遇到 L 型、U 型异形换热器（嵌入式冷柜、新能源热管理模块等），不用再"把弯的当直的算"。

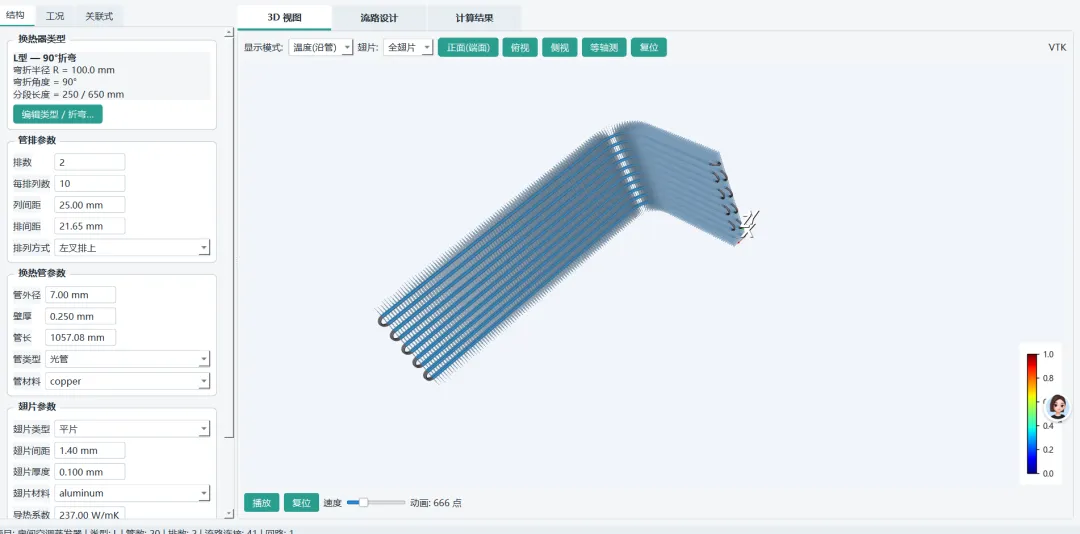

L型（90°折弯）：

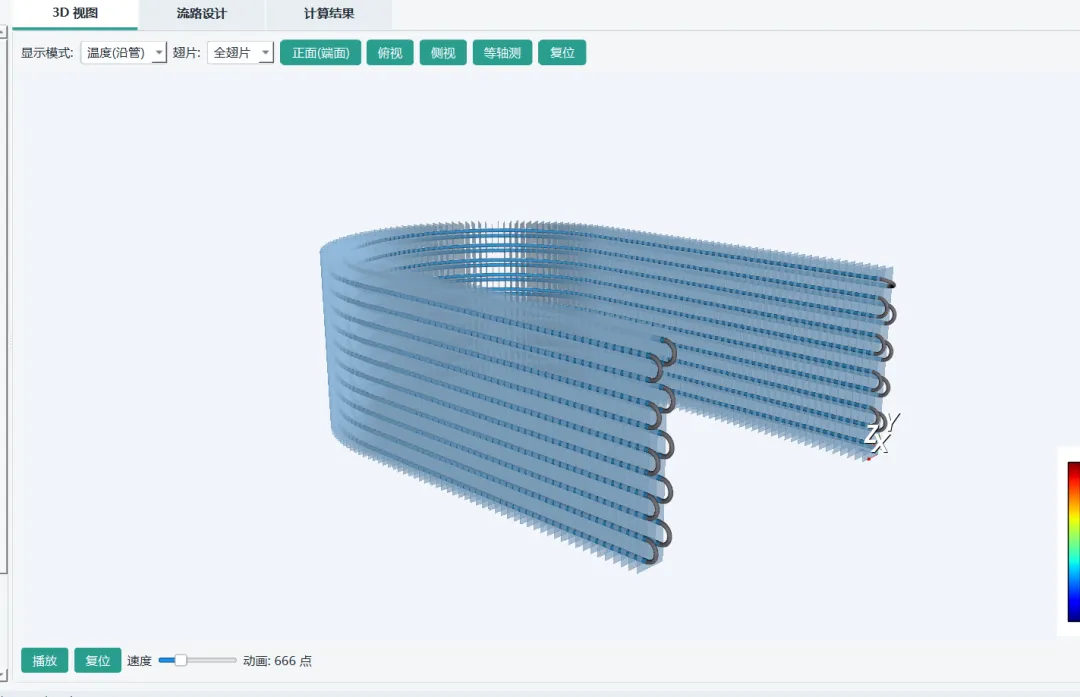

L型换热器3D建模
C型（180°折弯）：
C型换热器3D建模
U型：

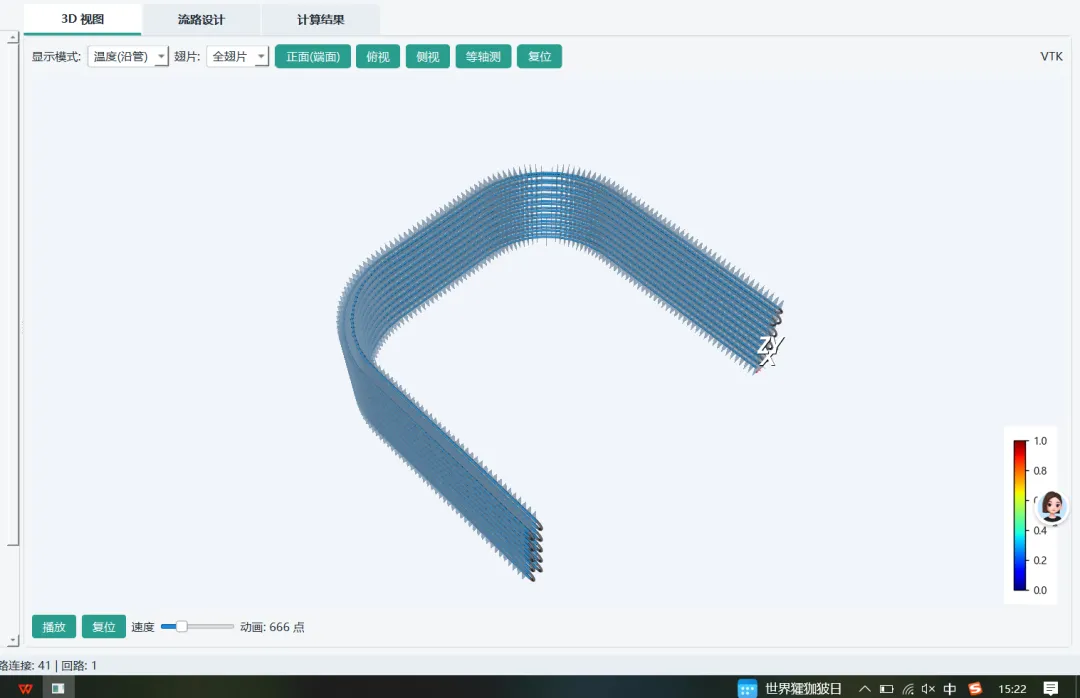

U型换热器3D建模
3.2 管排、管子、翅片——全参数覆盖
- 管排参数
：排数、每排列数、列间距、排间距、叉排/顺排； - 管子参数
：管外径、壁厚、管长，光管/内螺纹管任选，材料物性自动带出； - 翅片参数
：平片/波纹片/开窗片/桥片，翅片间距、厚度、材料、导热系数，开窗片还支持详细几何定义（开窗角度、开窗长度等）。 以主界面截图中的机型为例：10 排 × 13 列、列间距 31.75mm、排间距 27.50mm、叉排布置、12.70mm 内螺纹铜管、4.49mm 片距开窗铝翅片——一套高效冷库蒸发器的完整"画像"几分钟就能建好。
3.3 显示模式：全翅片 / 半翅片 / 无翅片
半翅片（透视检查管束与翅片开孔）：

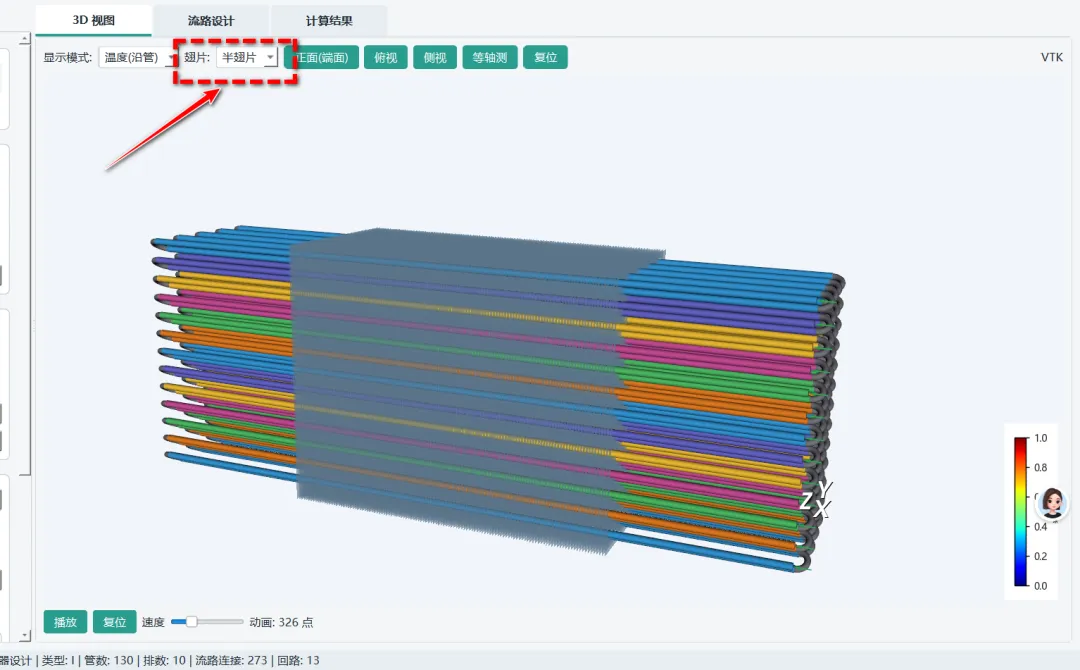

半翅片显示模式

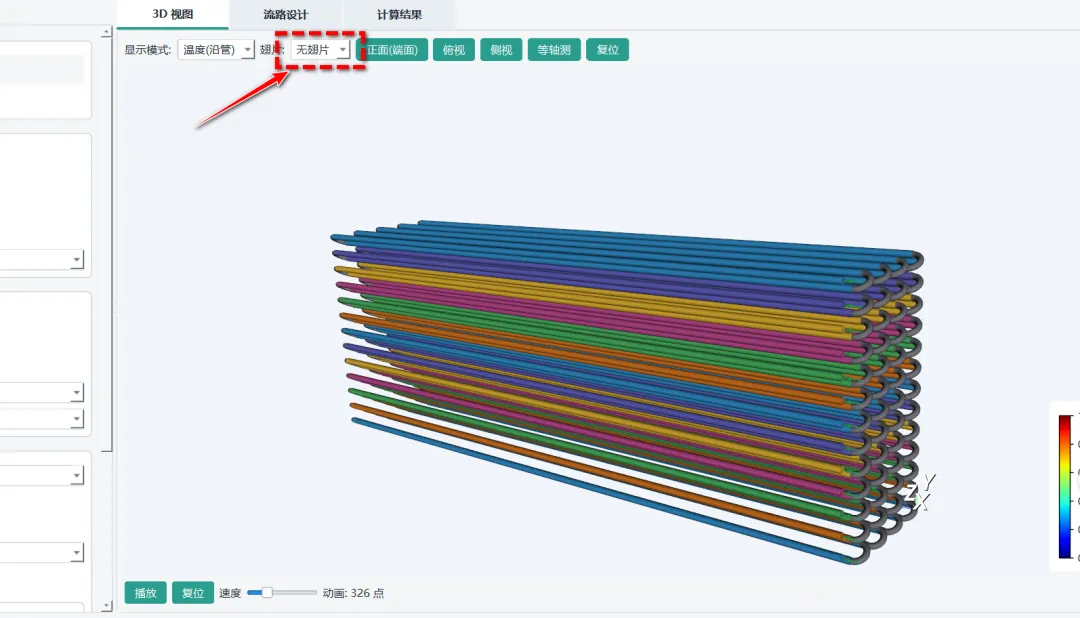

无翅片（纯管束布局检查）：
无翅片显示模式
想看管束布置？一键隐藏翅片；想检查翅片翻边与开孔？切半翅片透视。3D 视图支持正视（端面）、俯视、侧视、等轴测一键切换。
3.4 不只是"能看"，还会"动"
计算完成后，3D 视图支持：
- 温度着色
：每根管按温度从蓝到红渐变，温度场分布一目了然； - 流路动画
：亮点沿制冷剂流路从进口"流"到出口，边播边显示当前点温度/干度/压力——流路走向、管内先后顺序清清楚楚； - 多物理量切换
：温度（沿管）、干度、压降等着色模式随心切换，翅片显示可选全翅片/半翅片/无翅片。
四、第二站：流路设计，点点鼠标布出专业流路
流路设计是翅片管换热器设计的灵魂，也是很多软件最难用的地方。FinTube Studio 直接给出双端面视图：

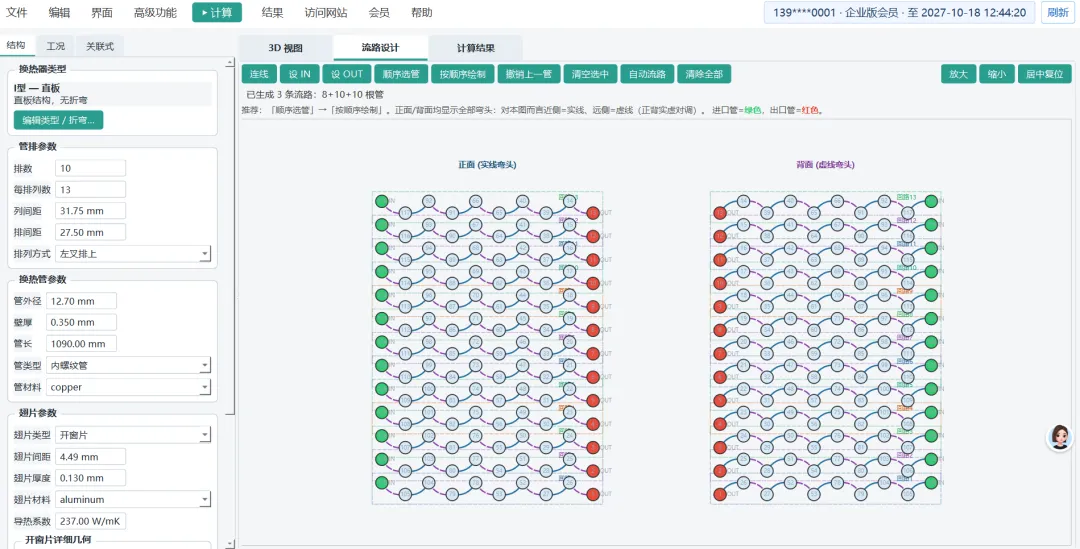

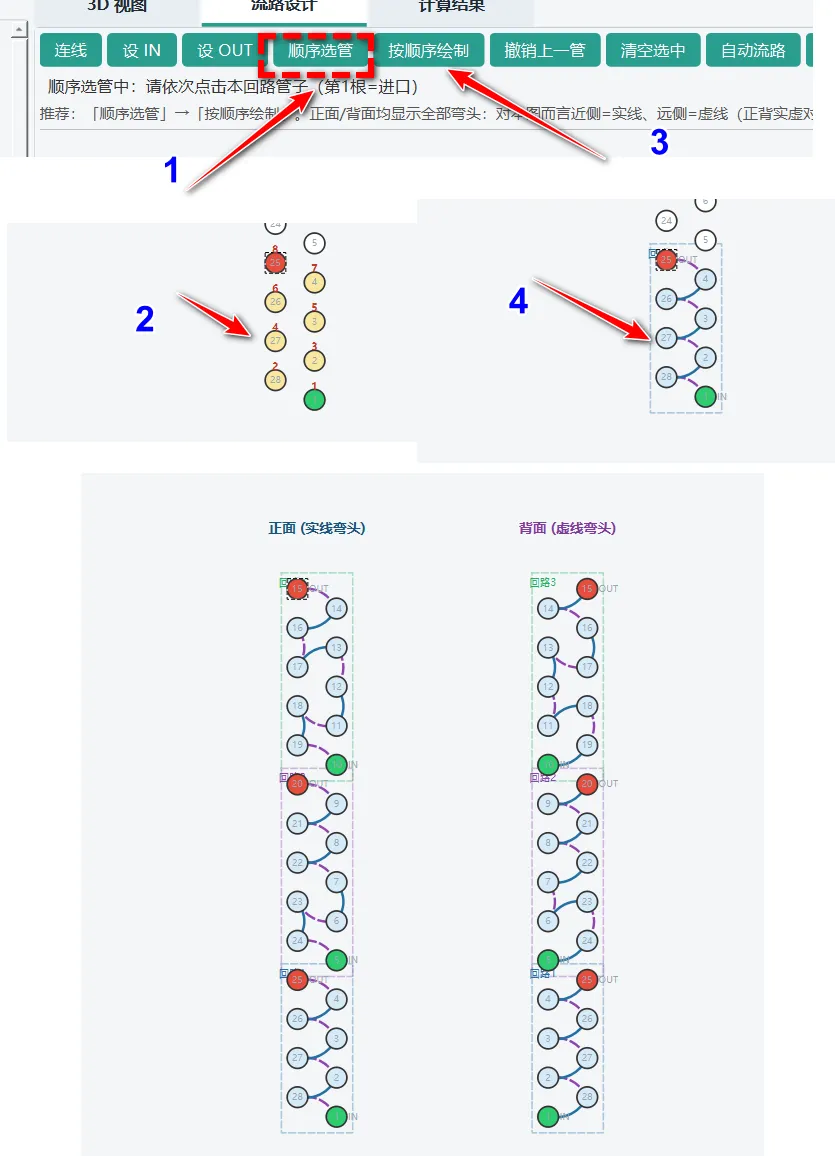

流路设计界面：正面实线弯头+背面点线弯头，绿色IN/红色OUT
- 正面（实线弯头）+ 背面（点线弯头）同时显示
，哪根管在哪端弯、怎么弯，一目了然； - 绿色 = 进口 IN，红色 = 出口 OUT
； 工具栏一排高效按钮：连线、设 IN、设 OUT、顺序連管、按顺序绘制、删除上一管、清空选中、自动流路、清空全部，配合放大/缩小/居中复位。
手动连线：点击管 A 端 → 点击管 B 端，一条 U 型弯即完成；右键设 IN/OUT；支持撤销/重做，全程可回退。
自动流路：一键生成，效率爆炸

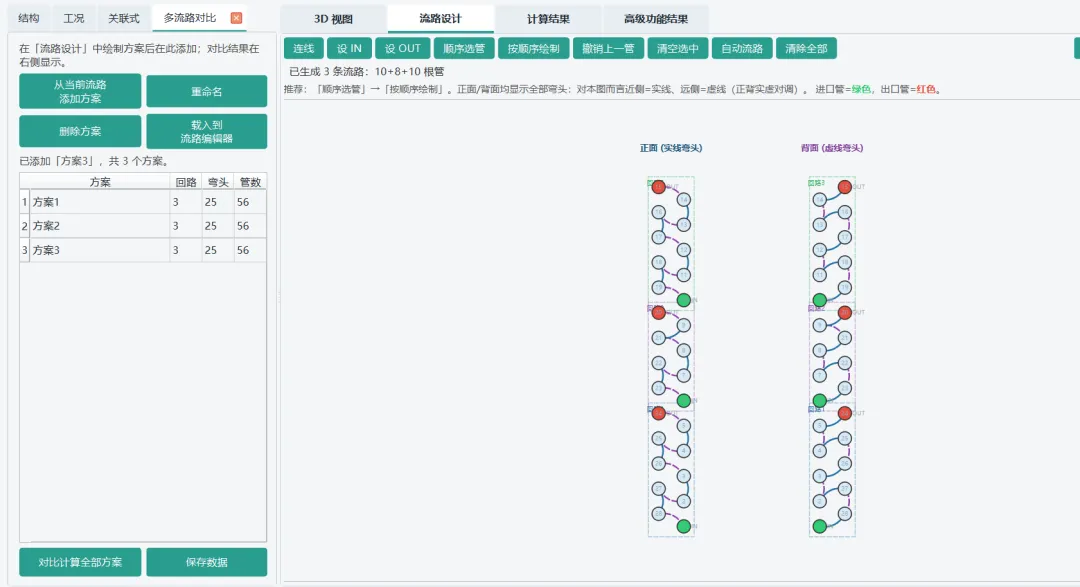

自动流路设计：一键生成多回路

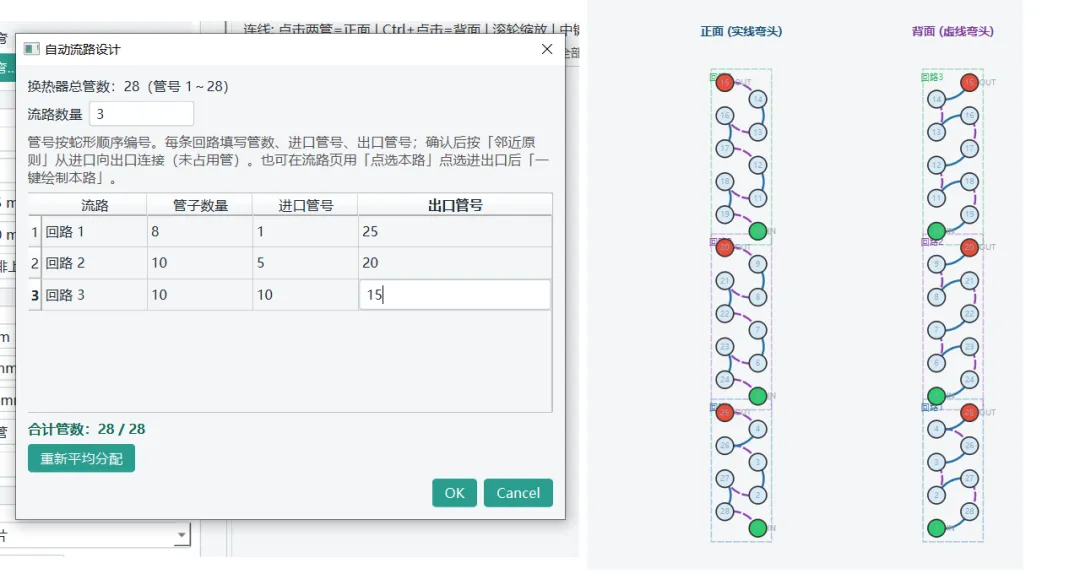

自动流路设计：流路分配结果
懒得一根根连？点「自动流路」，软件按"顺排连管 → 顺序绘制"策略自动生成多回路流路——图示案例自动生成了 3 条流路、8+10+10 根管的分配方案，几秒钟搞定过去半小时的活。生成后还可手动微调，先自动、后手改，是效率最高的用法。
实战要点：流路设计直接影响分液均匀性和压降。同样的管束，回路数不同换热量能差 5%~10%。有了"自动流路 + 多流路对比"（见后文高级功能），流路方案可以像选菜一样横向比。
五、第三站：工况输入，物性全部自动查

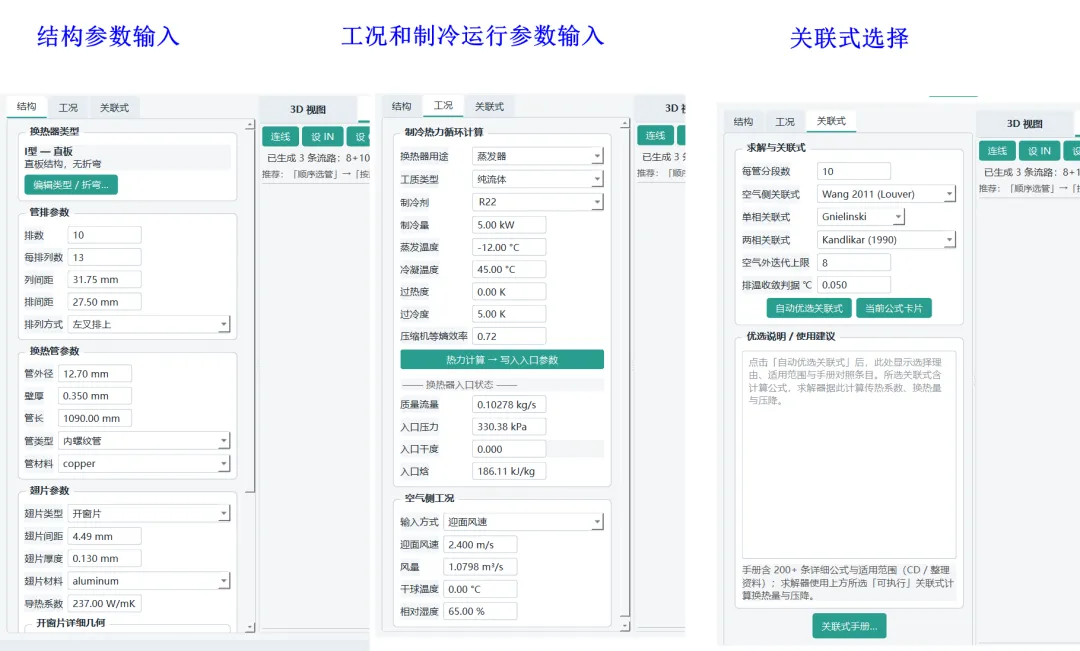

工况参数输入界面
- 制冷剂侧
：R22、R134a、R404A、R410A、R32、R290 等常用冷媒内置，入口压力/焓值/温度/干度/质量流量灵活输入，物性由 CoolProp 科学物性库自动计算，不用再手查物性表； - 空气侧
：进风干球温度、相对湿度、迎面风速（或风量），干/湿工况自动判断，析湿工况自动计算潜热换热量与析湿量； - 蒸发/冷凝自动识别
：软件按换热方向自动分支处理，冷凝工况自动切换冷凝关联式，防止"用沸腾关联式算冷凝"的低级错误。
六、第四站：F5 一键计算，微元法求解内核
按 F5 或点工具栏「计算」，后台跑的是微元法三级求解引擎：
- 管网级
：分液头流量分配、入口/出口附件压降、多回路出口状态混合； - 流路级
：沿每条回路的管序逐管推进，上一根管的出口状态就是下一根管的入口状态； - 微元段级
：每根管沿长度再细分为若干微元段（默认 20 段/管，可设 1~100 段），每段独立迭代：空气侧 j 因子 → 换热系数 → 翅片效率 → 总传热系数 → 对数平均温差 → 换热量 → 制冷剂出口状态更新，直到收敛。
在此之上还有一层排间空气温度耦合外迭代：空气每流过一排都会升温/降温，软件通过外迭代把排间气温耦合起来——多排盘管不再是"一股冷空气算到底"。
计算过程有进度显示，支持暂停/取消；参数改一改、重新算，结果即时刷新。动态反馈式设计，调参像做实验一样流畅。
七、第五站：六大数据视图，把换热器"看透"
计算结果区提供六个标签页，从宏观到微元逐级下钻。
7.1 总体结果 & 进出口参数

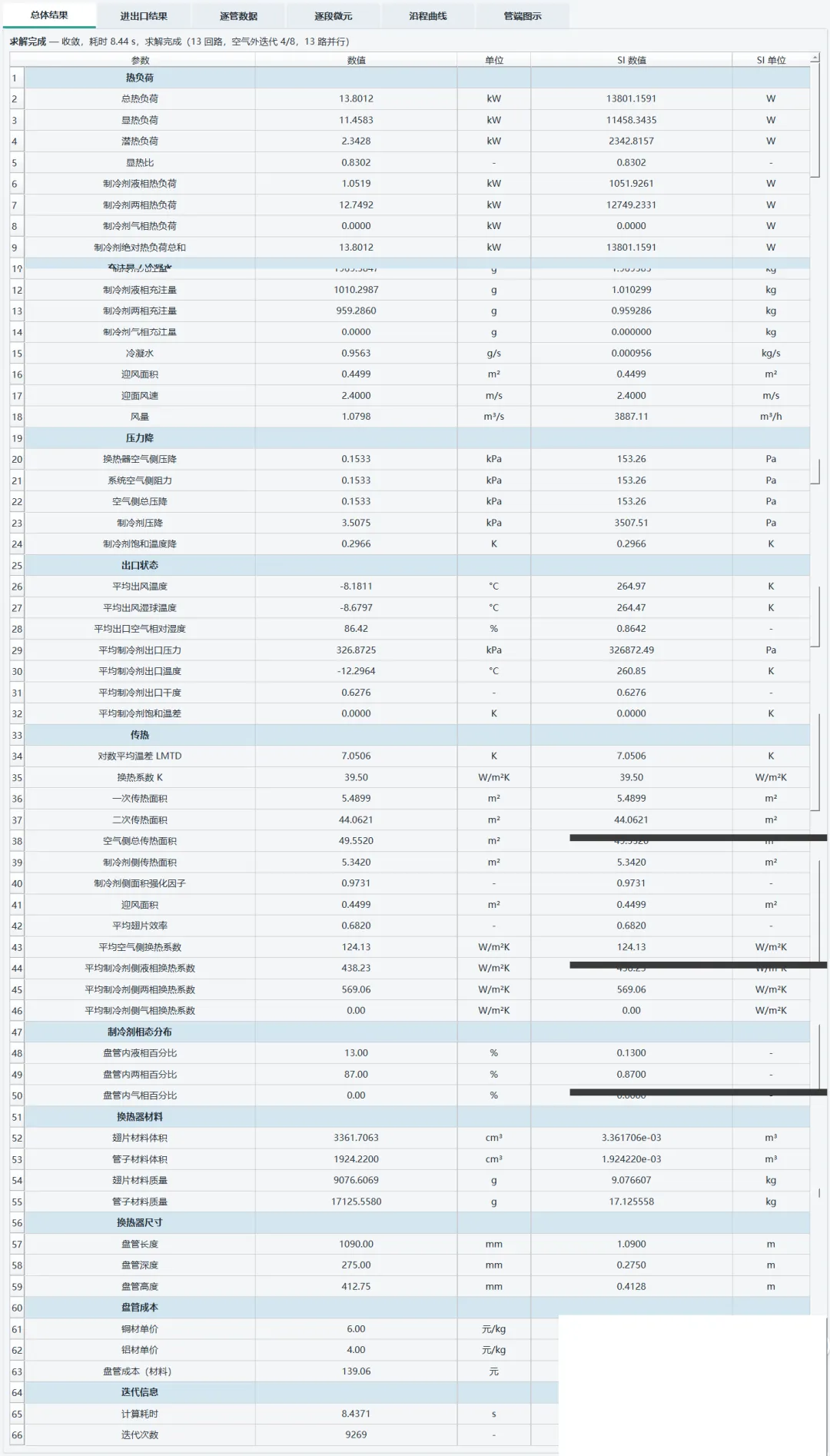

计算结果：总体结果

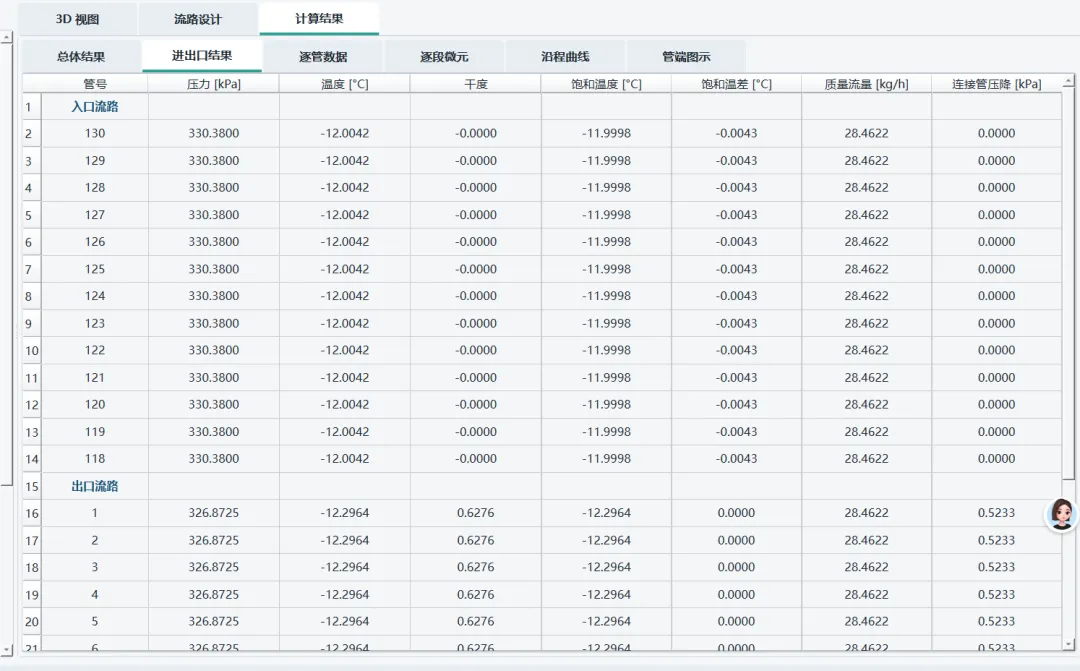

计算结果：进出口参数
总换热量、制冷剂侧压降、空气侧压降、出口温度/干度/焓值、空气侧换热系数、翅片效率、析湿量……设计需要的指标一次给全。
7.2 逐管数据 & 逐段微元

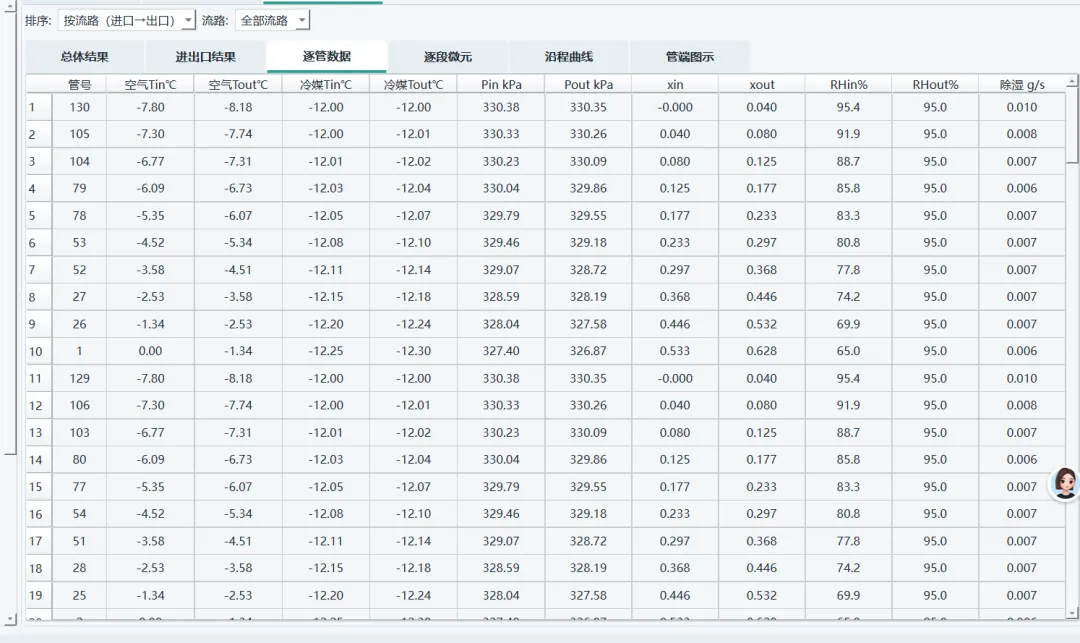

计算结果：逐管数据
每一根管的进出口温度、干度、换热系数、换热量、压降逐列展示；还能进一步下钻到每一段微元的数据。做关联式研究、异常诊断时，这就是一台"显微镜"。
7.3 沿程曲线

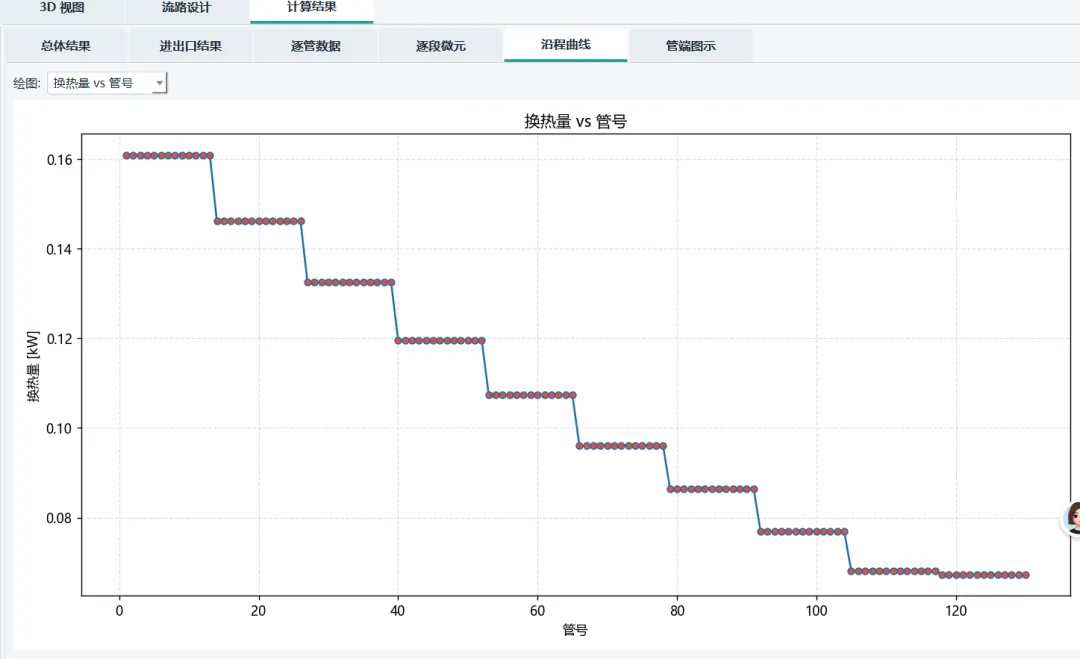

计算结果：沿程曲线（温度/干度/压力沿流路变化）
温度、干度、压力沿流路的变化曲线，制冷剂与空气的温度交叉点（夹点位置）一眼定位。
7.4 管端图示云图

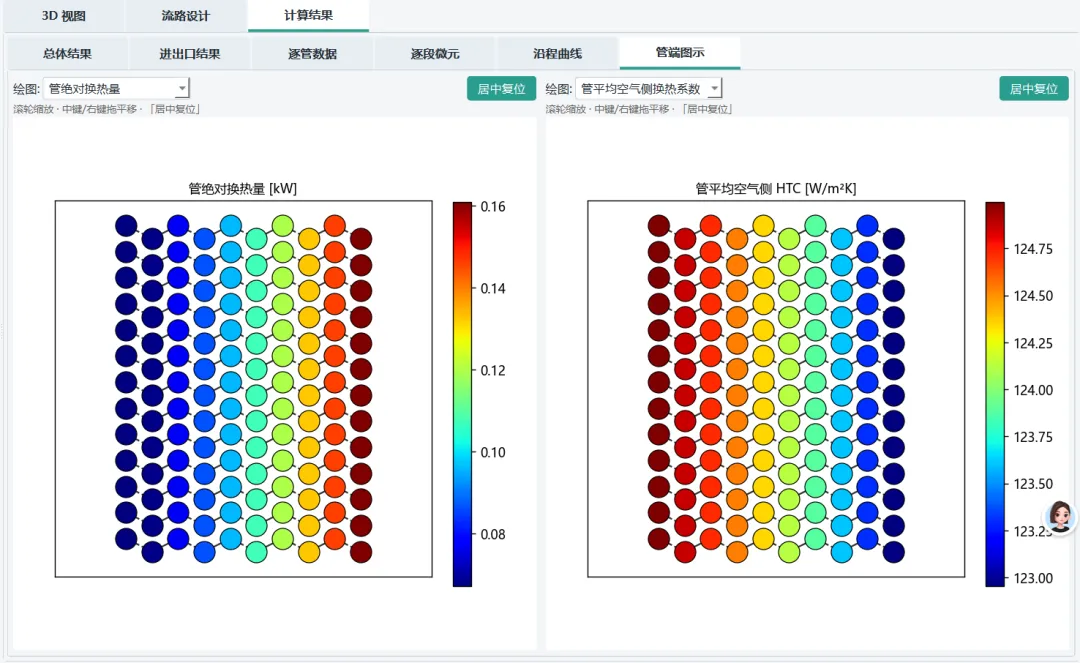

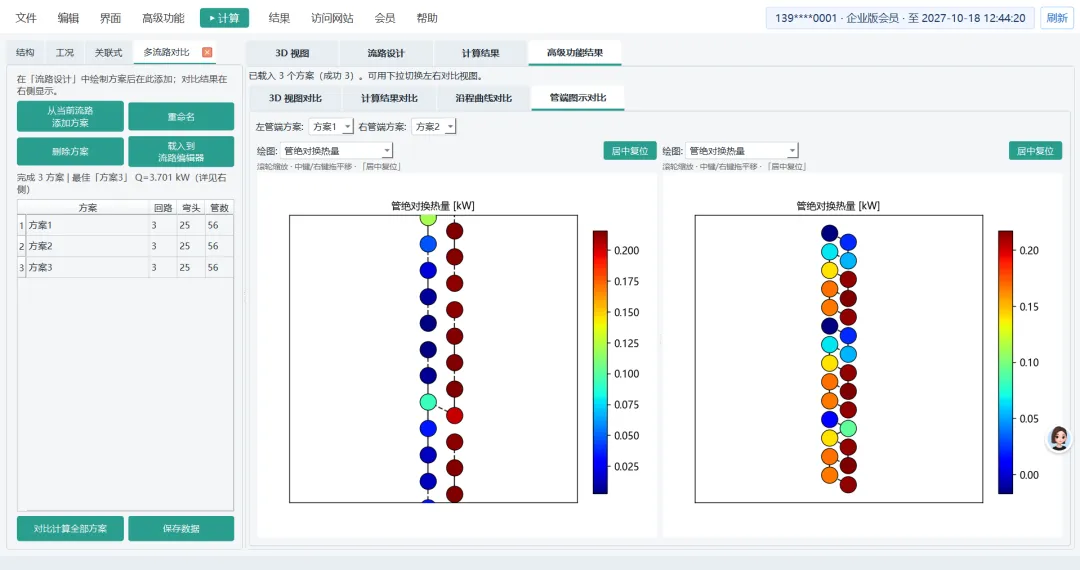

管端图示：管绝对换热量与管平均空气侧换热系数云图
这个视图非常直观：把每根管画成圆点阵列，用颜色渲染"管绝对换热量 [kW]"和"管平均空气侧换热系数 [W/m²K]"——哪根管在出力、哪根管在"摸鱼"，一张云图看穿。流路末端换热量衰减、迎风面风速不均的影响，全都逃不过这张图。
八、第六站：图纸与报告，一键交付
8.1 图纸导出：DXF 直接到 CAD

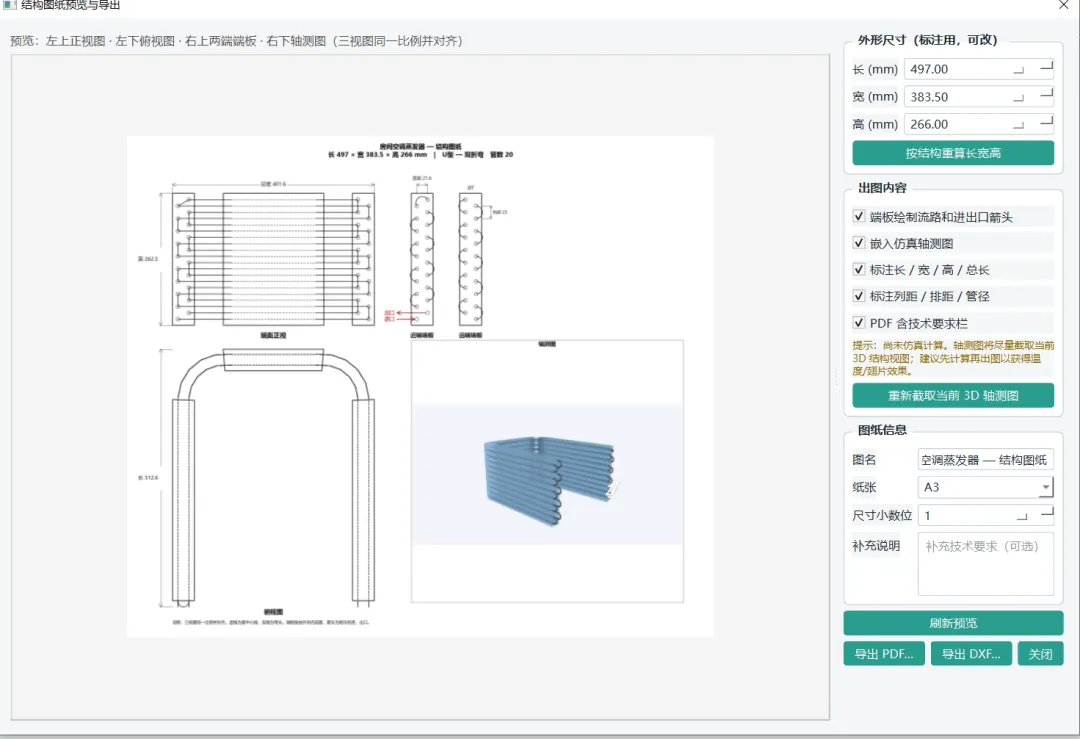

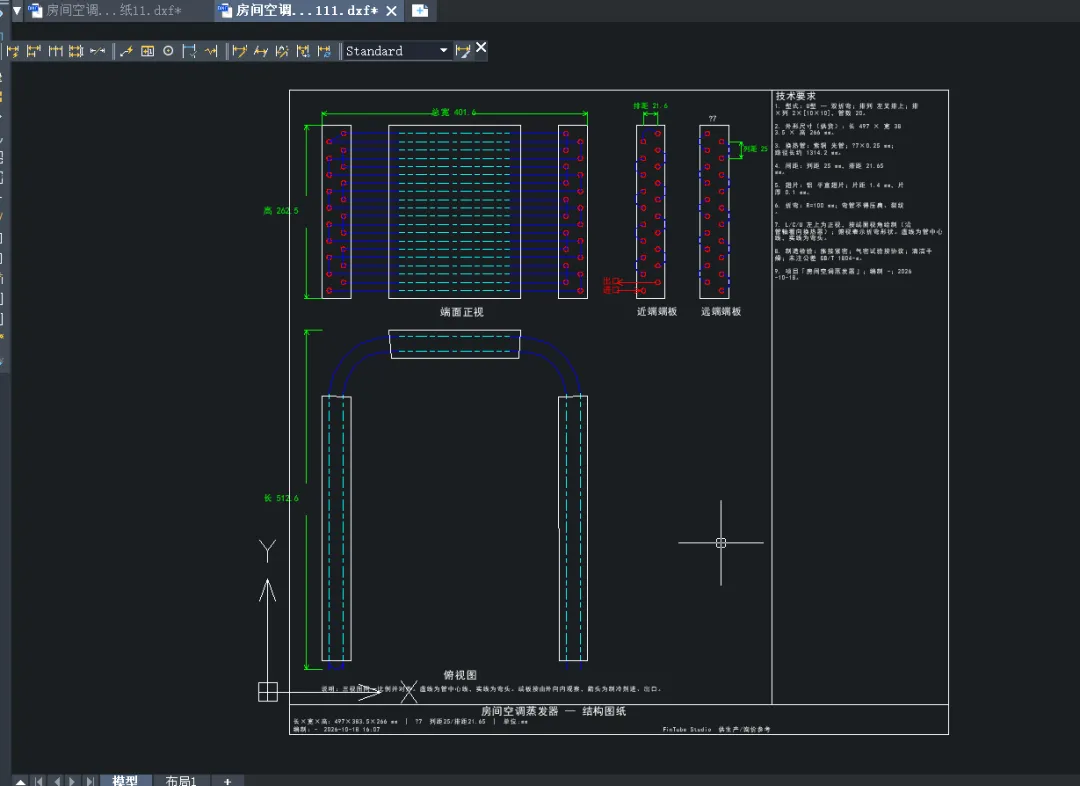

图纸导出 DXF（CAD可打开）
图纸导出 PDF
DXF 格式 CAD 可直接打开——管排布置、弯头位置直接转成加工/审核可用的图纸；也可以导出 PDF 版本，评审、归档两相宜。
8.2 报告导出：PDF / Excel / CSV
导出报告：模板选择

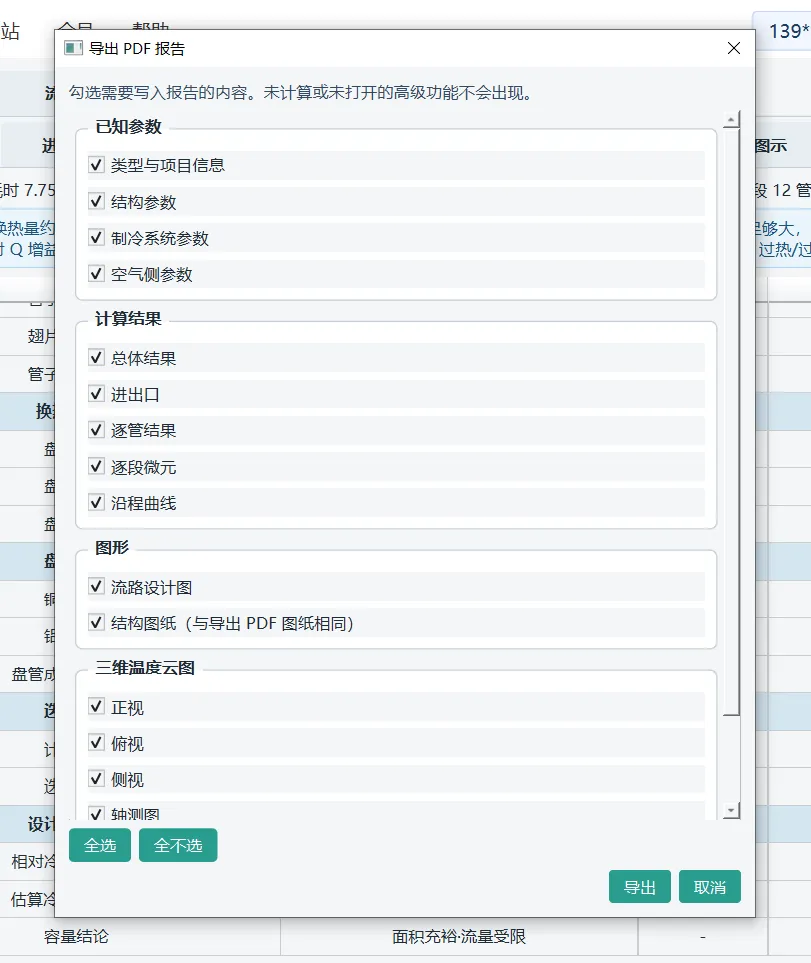

导出报告：报告数据内容
- PDF 计算书
：简洁/标准/详细三种模板，结构参数、工况、流路图、结果汇总、云图、曲线自动组织； - Excel 多工作表
：总体结果、逐管结果、逐段微元、对比矩阵各占一页； - CSV
：与 MATLAB/Python 二次分析无缝衔接。
九、高级功能矩阵：这才是拉开差距的地方
如果说前面的功能是"基本功"，那接下来的高级功能就是 FinTube Studio 的"杀手锏"——其中好几项，很多商业软件根本没有。
9.1 多流路对比：同一管束，几种流路方案横向比
多流路对比：方案设置
多流路对比：方案配置
多流路对比：管段级对比

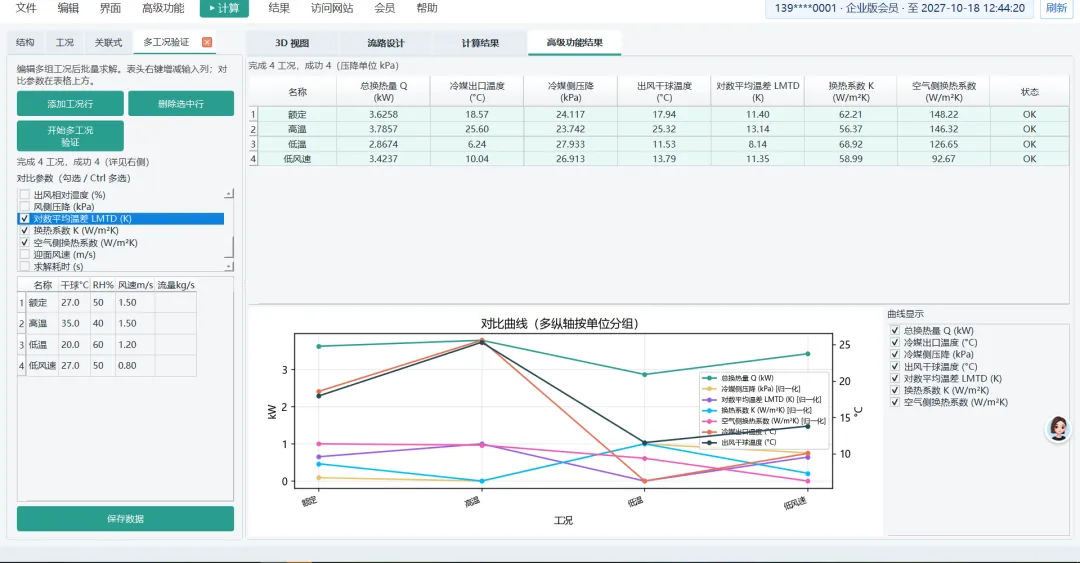

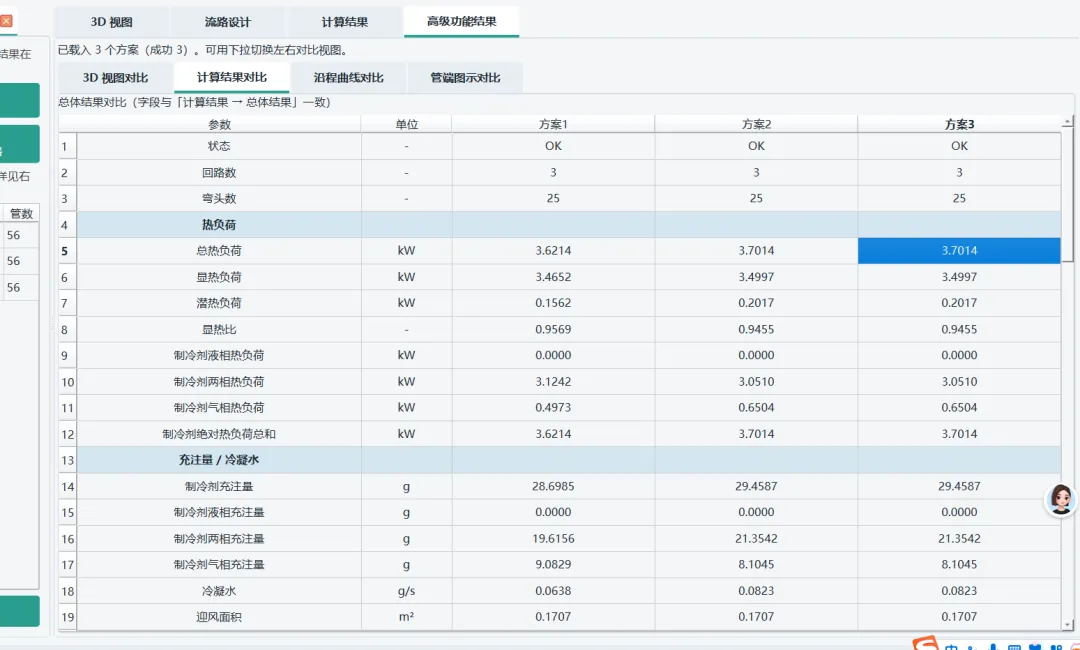

多流路对比：结果对比

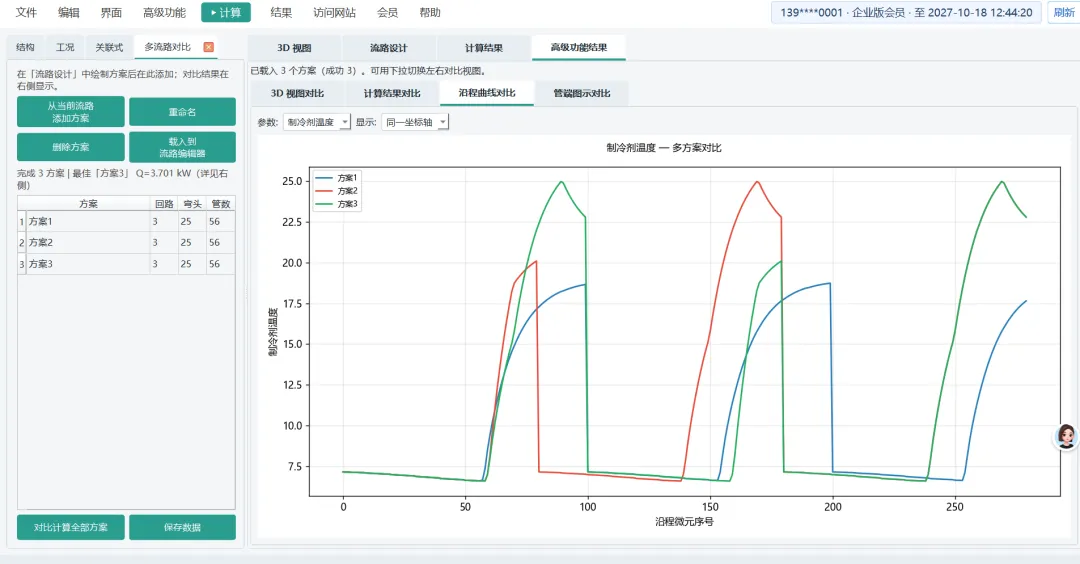

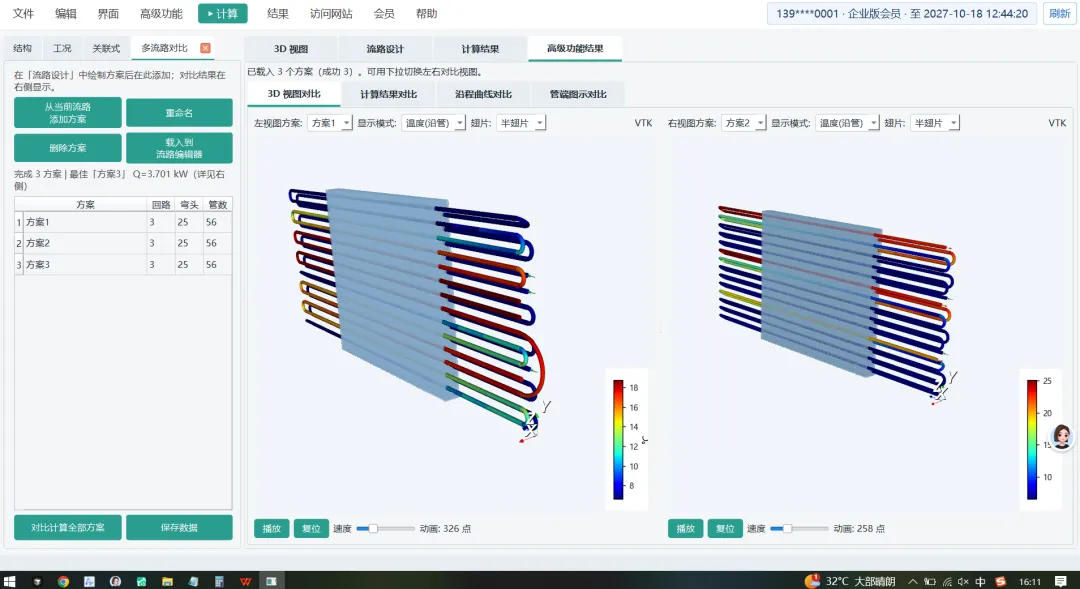

多流路对比：曲线对比
把同一换热器的多种流路方案放进同一个对比框架：管段级、结果级、曲线级三层对比，换热量、压降、均匀性指标并排呈现。哪种流路方案最优，数据说了算——不再靠"感觉这个走法应该好"。
9.2 参数化分析：扫一遍，找最优
参数化分析：扫描设置

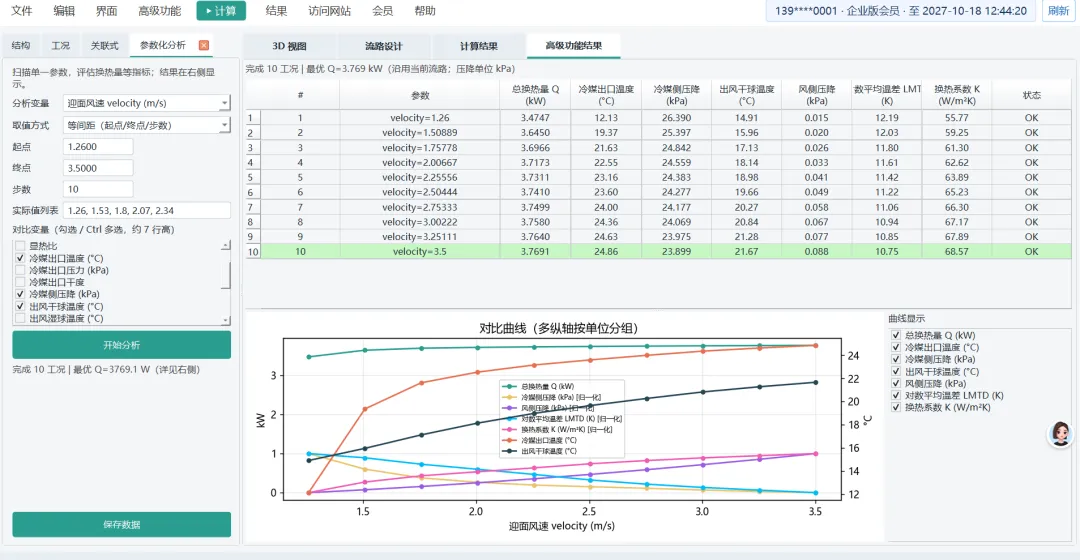

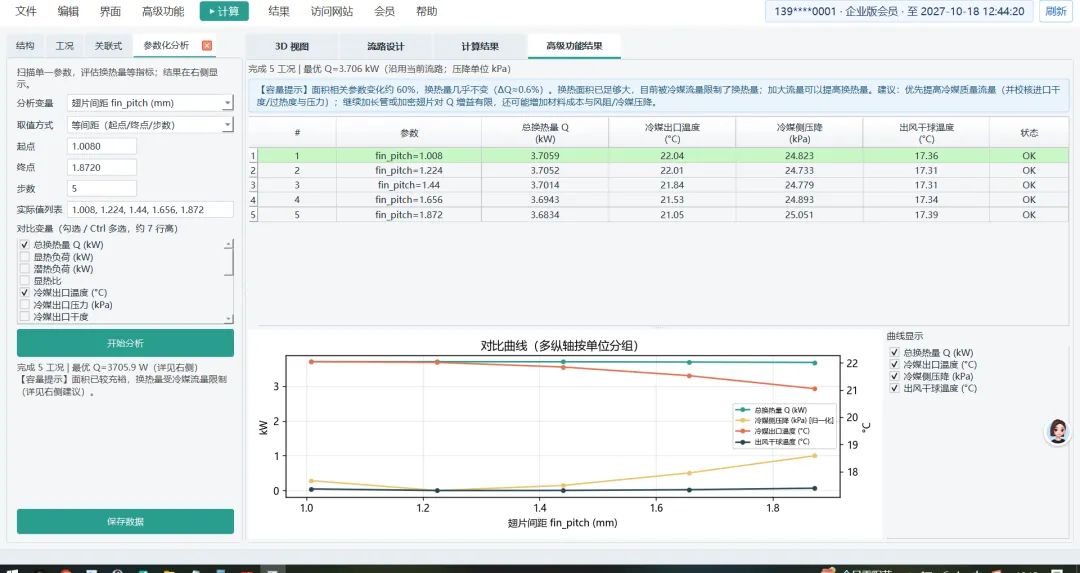

参数化分析：扫描结果与敏感度曲线
选定任一参数（片距、排数、管长、风速、流量……），设定扫描范围，软件自动批量计算并生成敏感度曲线，最优结果高亮标注。"片距从 1.6 扫到 4.5mm，哪个点换热量/风阻综合最优"，一次算清，不用再手点几十遍。
9.3 变风速场：告别"均匀风速"的理想假设

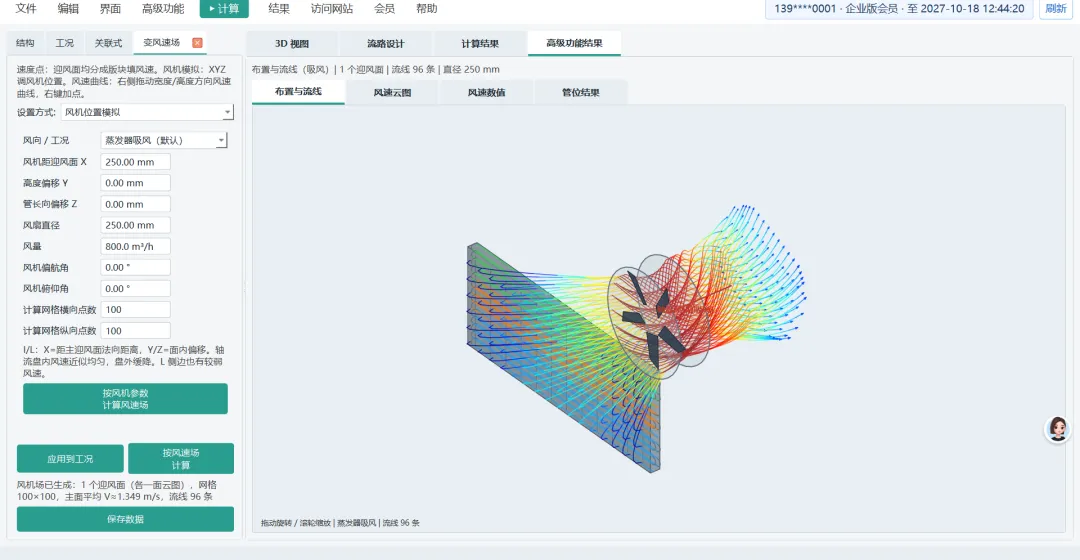

变风速场功能入口

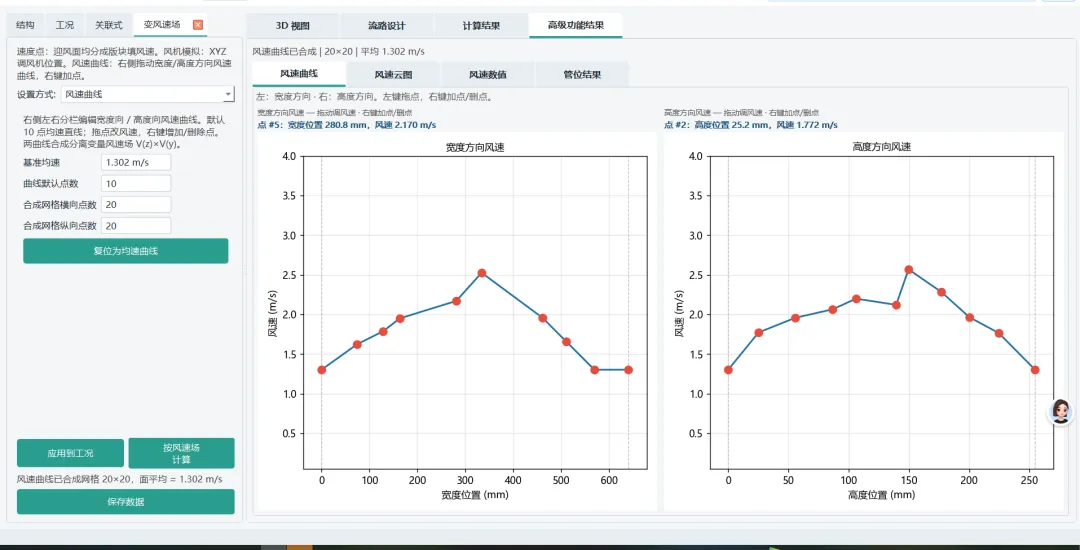

风速曲线输入

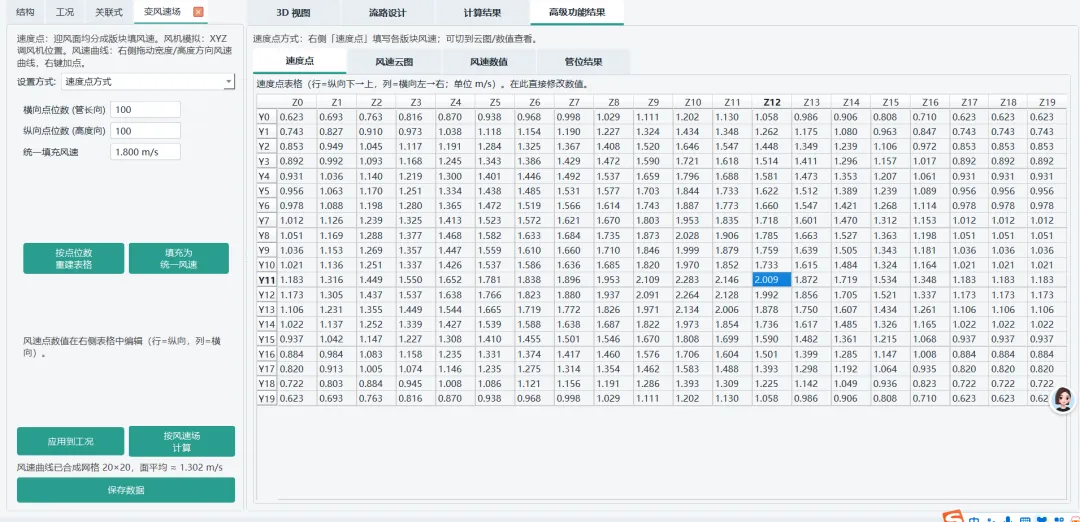

速度点输入：逐点定义风速网格

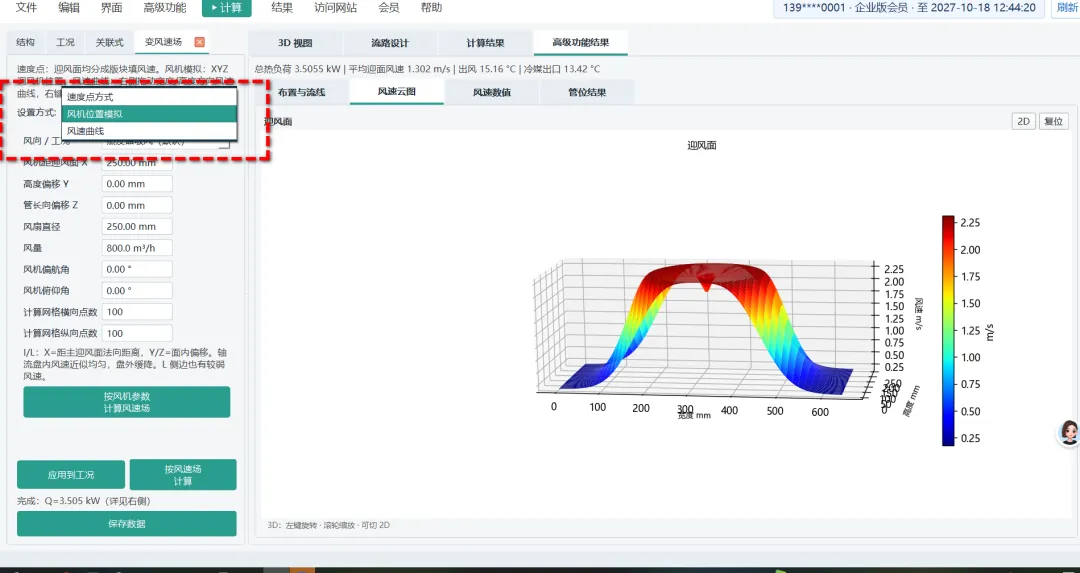

速度云图：非均匀风速场可视化

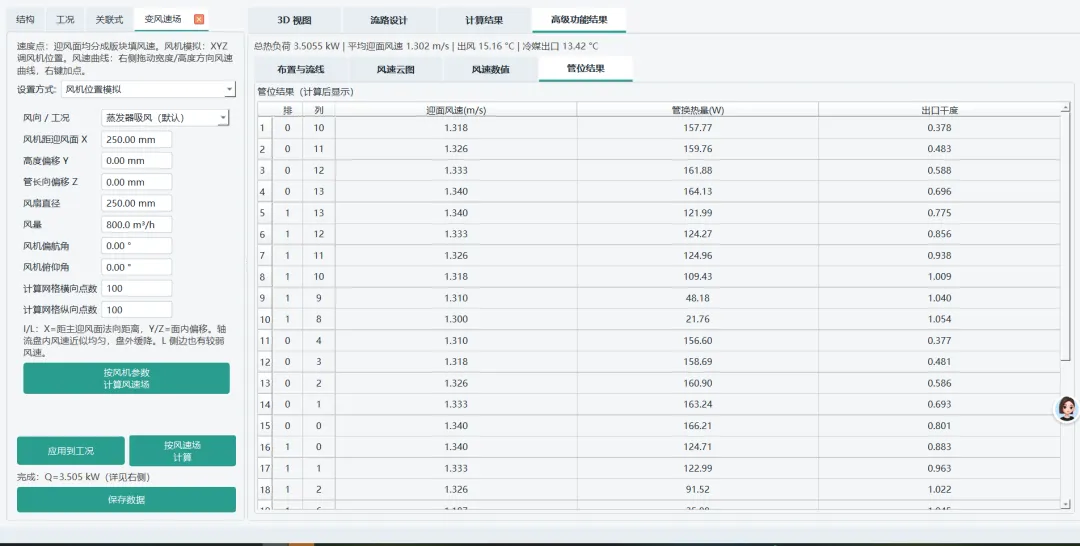

变风速场计算数据
真实盘管的风速从来不均匀——风机正下方风大、四角风小。FinTube Studio 支持：
- 风速曲线输入
：沿高度/宽度方向的风速分布曲线； - 速度点输入
：逐点定义风速网格； - 速度云图
：非均匀风速场可视化； 计算时每根管按其所处位置的实际迎面风速取值，结果更贴近实测。
这是很多商用软件都不具备的功能，对风机盘管、热泵室外机这类受风机布置影响大的产品尤其有价值。
9.4 多工况验证 & 数据保存：从单点计算到"性能档案"
高级功能：计算数据保存
多工况批量验证

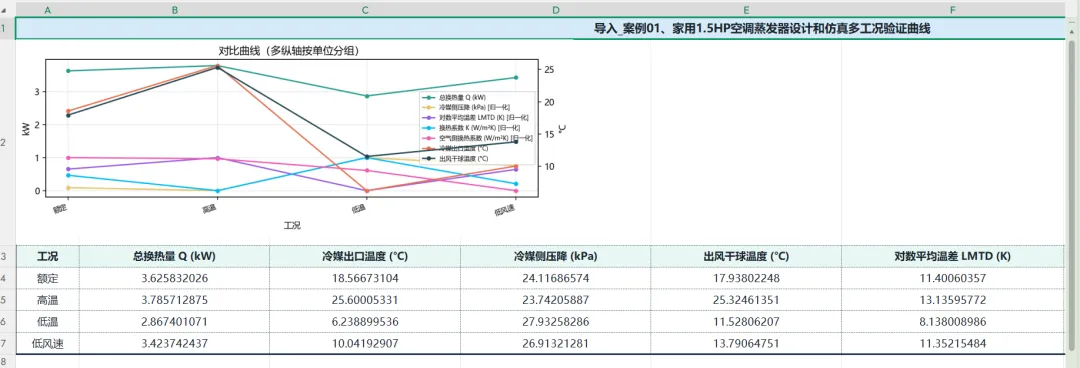

名义工况算完只是开始。把夏季、冬季、低温、除霜等一整组工况批量验证，结果一键保存，形成机型的"性能档案"——给客户做全工况性能表，从此不用一个个手算。
9.5 分液头与集气管设计：治好"分液不均"这个隐形杀手
分液头与集气管设计界面

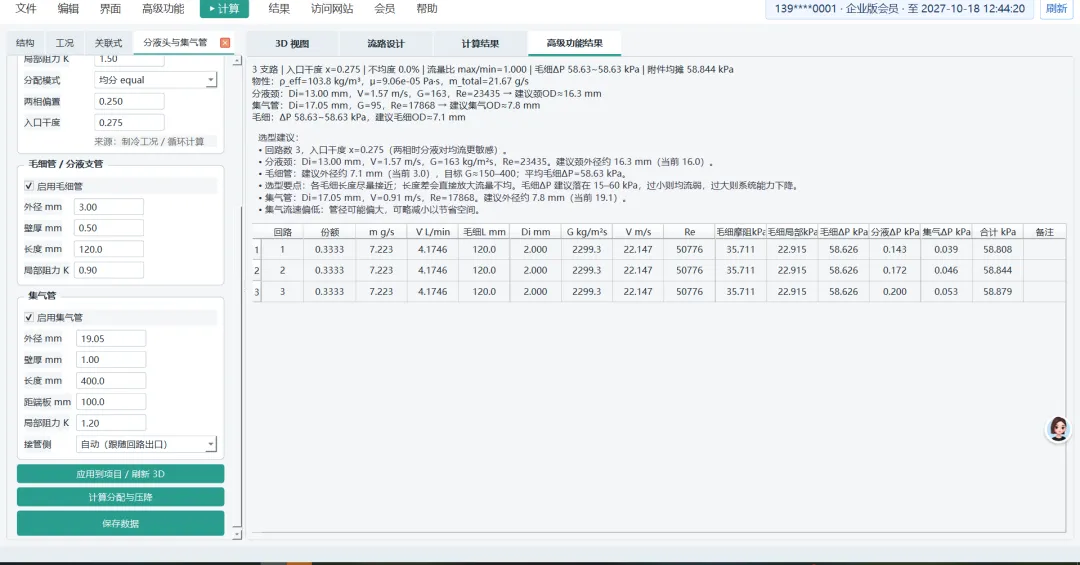

分液头与集气管水力计算结果
多回路蒸发器的分液均匀性，是整机性能的隐形杀手。软件内置分液头/集气管水力计算：各回路流量份额分配、毛细长度修正、两相偏置、入口/出口附件压降计算，并给出选型推荐。分液头选多大、回路怎么配，不用再翻手册拍脑袋。
9.6 结霜分析：把"结霜衰减"算成曲线

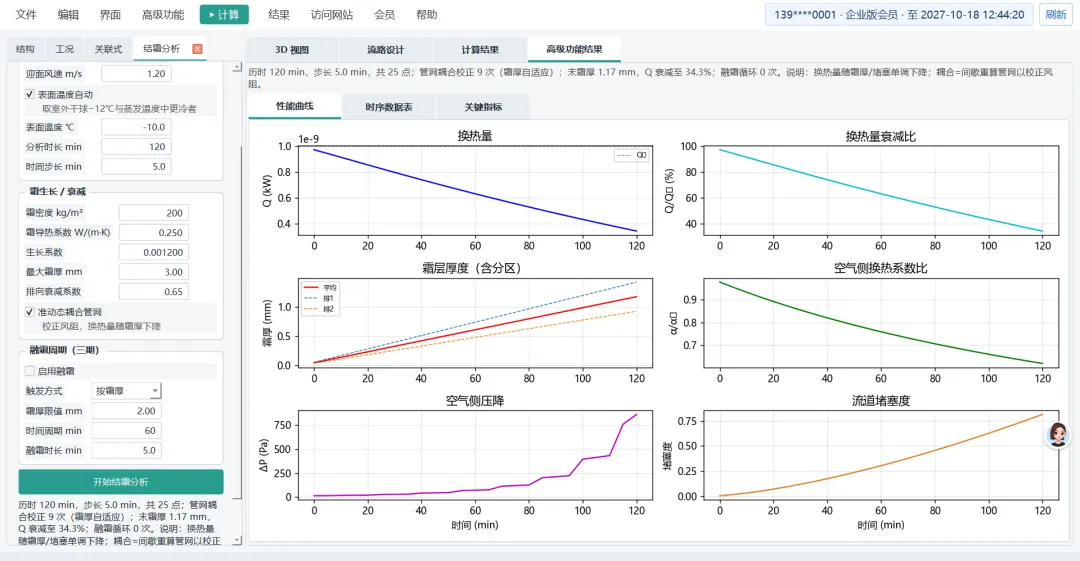

结霜分析：参数设置与分析结果

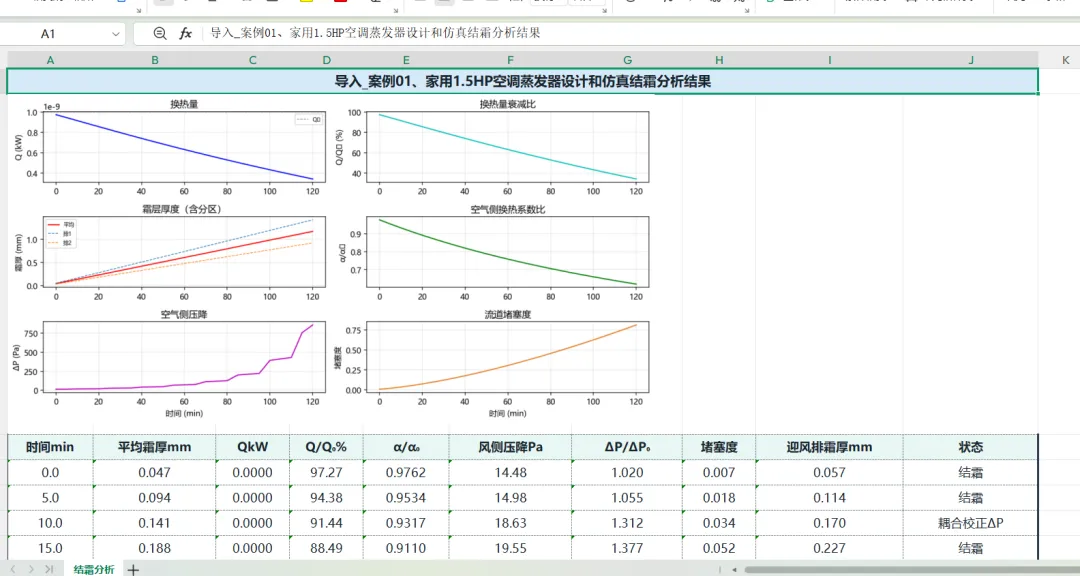

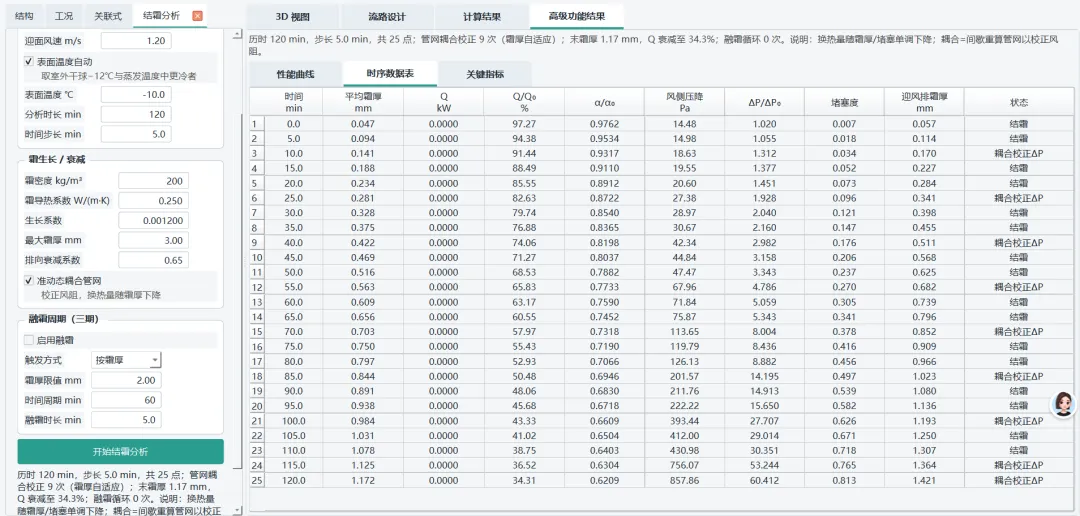

结霜分析：时序数据表
结霜分析：数据保存
冷库和热泵冬季工况绕不开结霜。软件内置准动态结霜模型：
输入迎面风速、表面温度、分析时长、时间步长、霜密度/导热系数、生长系数、最大霜厚； 支持融霜周期设置（按霜厚或按时间触发，含融霜时长）； 自动输出六张时序曲线：换热量、换热量衰减比、霜层厚度（含分区）、空气侧换热系数比、空气侧压降、流道堵塞度； 实测案例：120 分钟结霜分析（步长 5 分钟、25 个时序点、霜厚自适应网格校正 9 次），末霜厚 1.17mm，换热量衰减至 34.3%——衰减曲线直接拿去做化霜策略与融霜周期设计。
经验数据：翅片管蒸发器霜层每增加 1mm，空气侧换热能力明显下降、风阻快速上升。过去靠"看霜、摸管"估衰减，现在一条曲线算到底。
9.7 标定与修正：从"理论估算"到"厂家级精度"的临门一脚

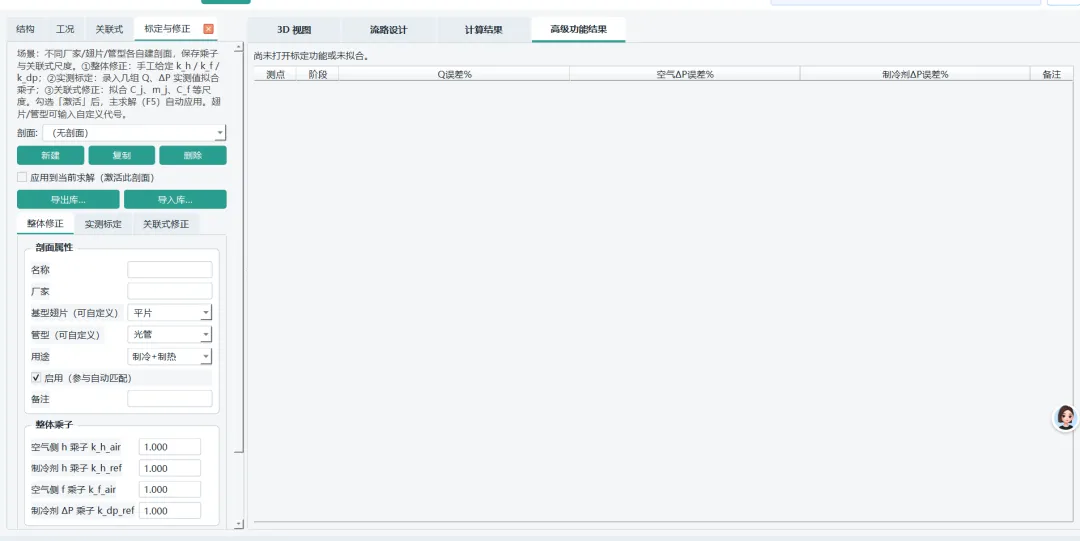

标定与修正：厂家实测数据反调修正系数
再好的关联式也有适用域。软件内置 CalibrationLibrary 标定系统：把你家盘管的焓差实验室实测数据输入，软件自动反调空气侧/制冷剂侧换热与压降修正系数（含 C·Re^m 尺度律），之后所有计算都基于"你家盘管的实测特性"。这正是国际成熟盘管设计软件的标准工作方式——理论打底、标定校准、误差可控。
9.8 关联式手册 & 自动优选：关联式完全开放

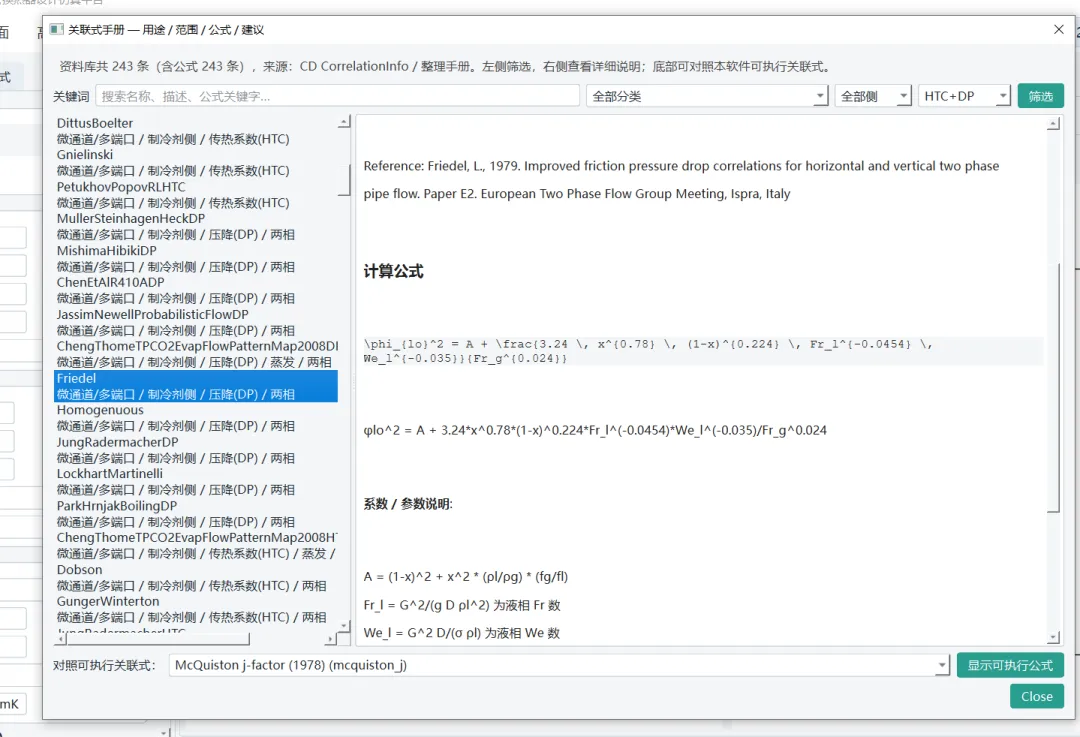

关联式手册：内置经典关联式库

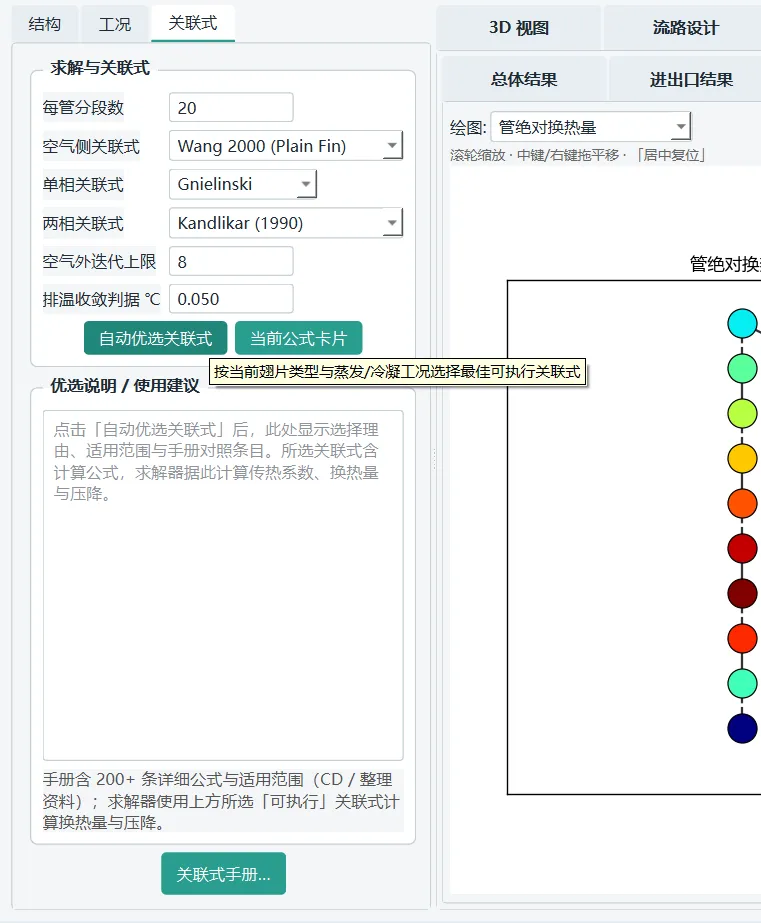

自动优选关联式：按翅片类型与工况自动推荐
软件内置完整关联式手册：
- 空气侧
：McQuiston、Wang、Kim、Dong 等系列（平片/波纹/开窗/桥片分类适用）； - 管内单相
：Dittus-Boelter、Gnielinski、Petukhov、Sieder-Tate； - 两相沸腾
：Kandlikar、Shah、Gungor-Winterton、Chen； - 冷凝
：Shah、Dobson-Chato、Cavallini-Zecchin； - 压降
：Friedel 等两相压降模型。
每条关联式注明来源文献与适用范围；点一下「自动优选」，软件按翅片类型 + 蒸发/冷凝自动推荐最合适的关联式，发现不匹配还会自动校正。
更硬核的是：关联式支持用户自定义——多项式系数表、Python 脚本函数、甚至外部 DLL 接口，四种方式任选。你在最新论文里看到的新关联式，当场就能"喂"进软件，不用等软件厂家更新版本。
十、和同类软件比一比
功能对比一览：
十一、谁最适合用它？
- 换热器厂家
：翅片管盘管设计、选型、报价计算，一个软件搞定"设计-出图-报告"闭环； - 空调/热泵/冷冻冷藏整机厂研发
：机型开发、性能预测、全工况包验证； - 冷库工程公司
：蒸发器/冷凝器选型校核、结霜工况评估； - 汽车空调/新能源热管理
：L/C/U 折弯异形换热器设计； - 高校与科研
：传热关联式研究、毕业设计、论文验证——可编程关联式接口就是为你们准备的。
📌 本文要点速记
FinTube Studio：3D 建模 + 流路设计 + 微元法仿真 + 温度场云图 + 图纸报告，一站式翅片管换热器设计平台； 与 CoilDesigner 逐项对标，多数关键指标偏差 ±2% 以内，.chx 项目一键迁移； 高级功能矩阵：多流路对比、参数化分析、变风速场、结霜分析、分液头/集气管、标定修正、可编程关联式； 会员制开通，微信扫码支付，多设备绑定，全中文本土支持。
🔧 延伸阅读
翅片管换热器流路设计对性能的影响 蒸发器结霜机理与融霜策略优化 换热器厂家实测数据标定方法
💬 互动话题
你现在的盘管设计用什么工具？最希望软件帮你解决哪个痛点？评论区聊聊。
