不用插件!SolidWorks 自带功能,钣金件成本一键算出来
今日推荐免费下载：
钣金件报价，还在翻着材料价和工时费一笔笔加？其实 SolidWorks 自带成本计算，模板设好一次，以后画完图就能直接出价格。这篇用一块带孔盖板，从模板设置到批量报价，完整走一遍。
比如下面这个钣金件要计算成本，不需要任何插件，软件自带功能即可！

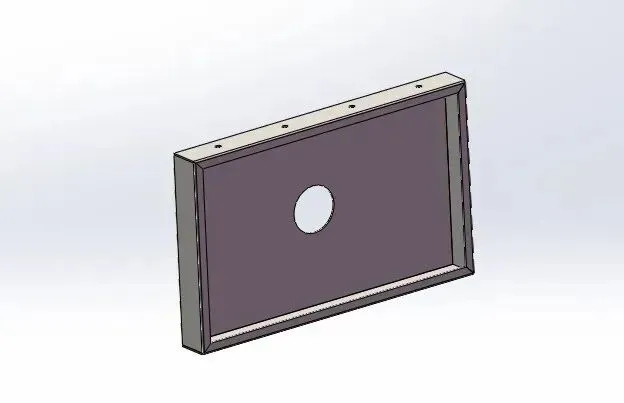

一块四周折边、中间开孔的盖板，切割、折弯、开孔都是钣金件最常见的成本来源，拿它做例子刚好。
▲ 示例件：折边盖板（软件自带功能直接算）

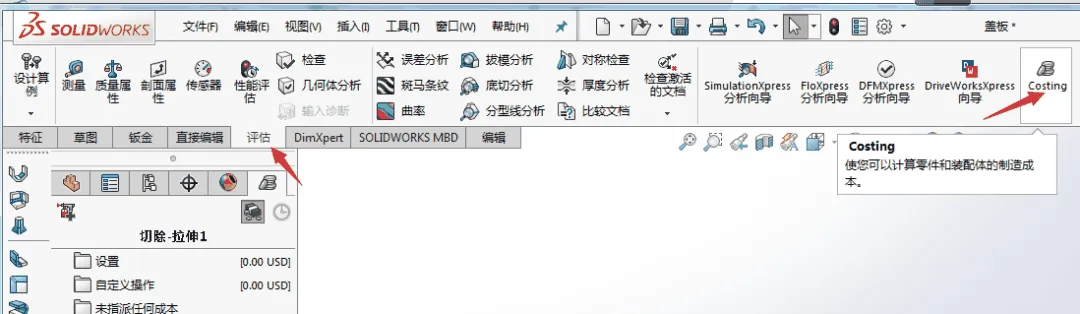

点击评估 → costing。
▲ Costing 就藏在「评估」选项卡里
弹出下面窗口，方法选钣金，选择软件自带模板，启动模板编辑器。
▲ 方法选钣金 → 选模板 → 启动模板编辑器
窗口里三个箭头就是操作顺序：方法选「钣金」，模板先用软件自带的 sheetmetaltemplate_default(metric)，重点是点「启动模板编辑器」进去，把里面的默认价格改成自己的。
编辑器左侧有 一般、材料、厚度、切割、折弯、库特征 几个页面，逐个过。

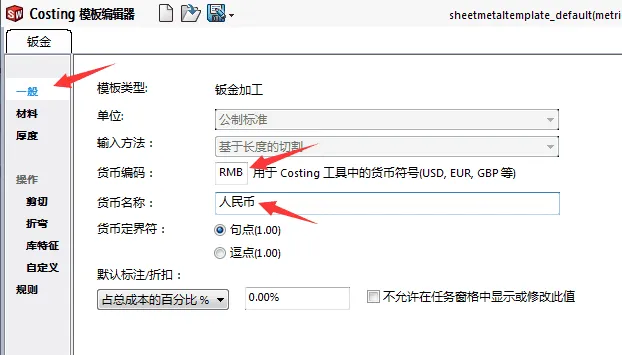

一般下面的箭头处改成人民币。
货币符号填 RMB，货币名称填人民币，定价点保持每点(1.00)就行，这样成本结果直接显示成人民币。
▲ 一般页：货币符号 RMB / 货币名称 人民币

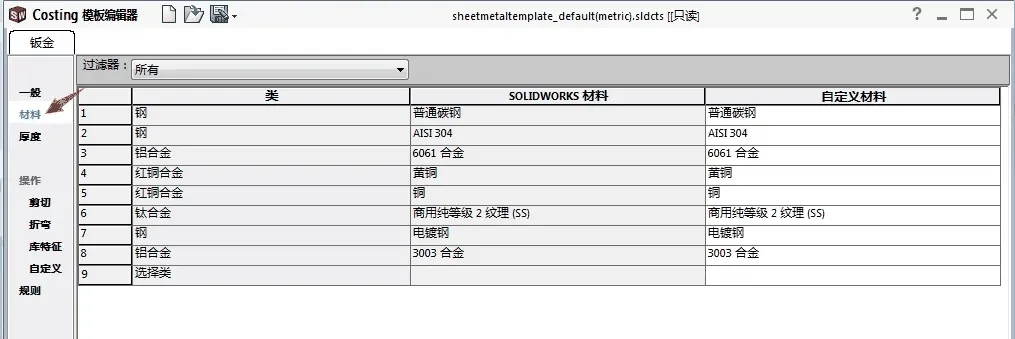

材料里面可以增加材料种类。
默认模板里已经带了钢、铝合金、红铜合金、钛合金这些常用类别，普通碳钢、AISI 304、6061 都在列，不够就自己加行。
▲ 材料页：类别与 SOLIDWORKS 材料对照

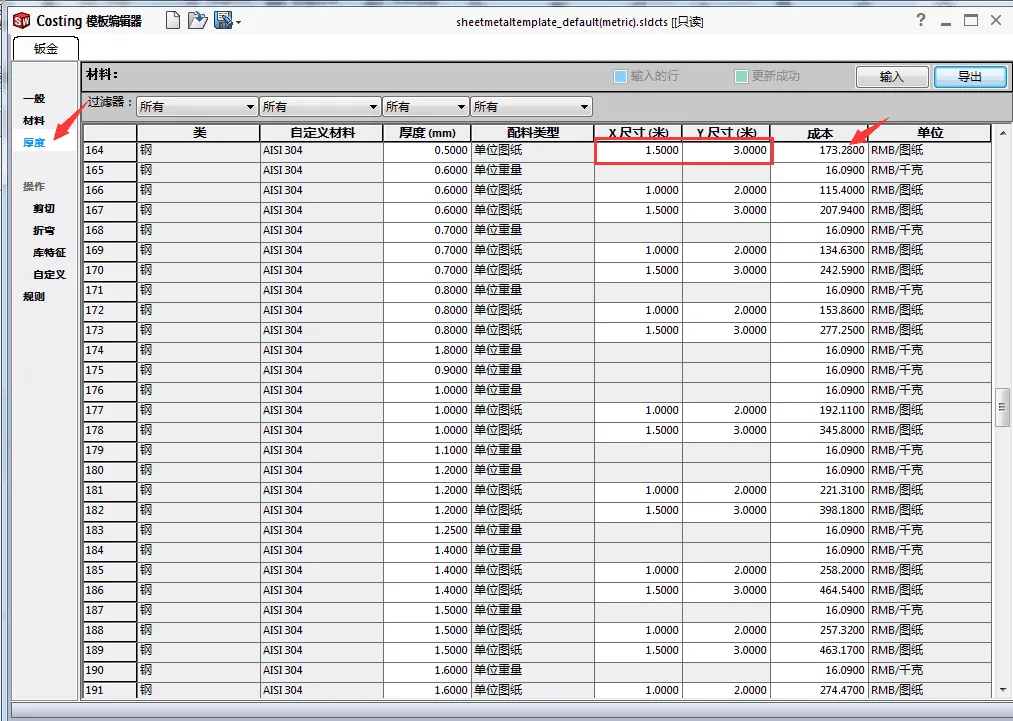

在厚度里面更改材料成本，所有都要修改。
同一种材料按厚度一行一行报价。配料类型分两种：按重量是 RMB/千克，按图纸规格是 RMB/图纸，选图纸的要把 X、Y 尺寸一并填上。改成自己厂里的实际采购价，成本才算得准。
▲ 厚度页：单位重量 / 单位图纸两种计价方式

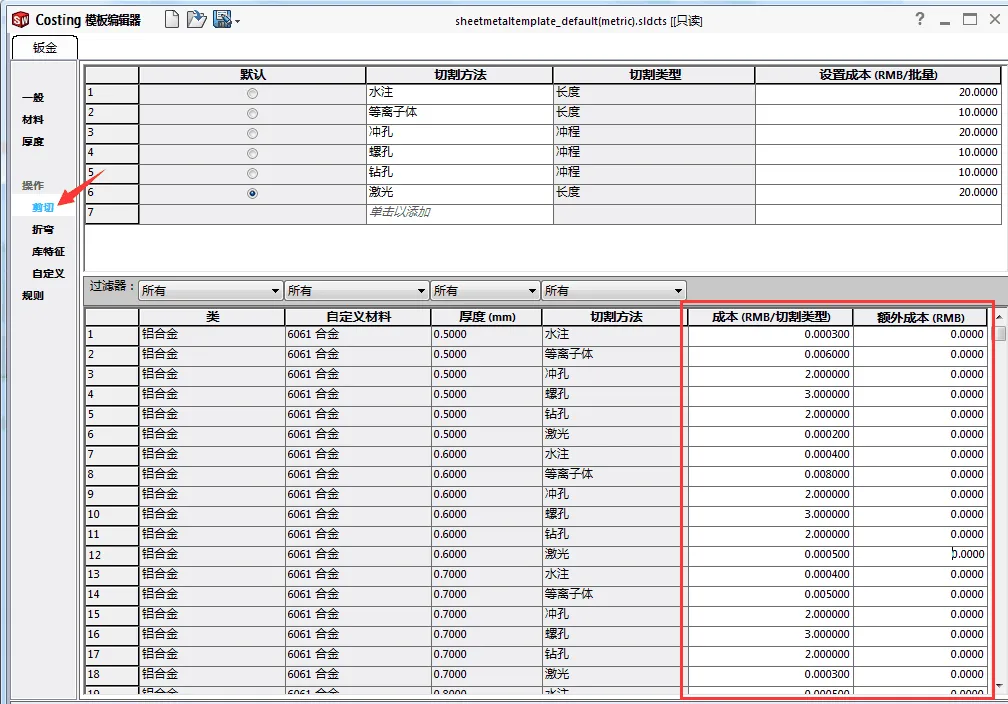

剪切里面也要把所有成本填写进去。
上面一组是切割方法的设置成本：水注、等离子体、冲孔、镶孔、钻孔、激光，按批量计。下面按材料和厚度逐行填单件切割成本，空白不填，算出来的价就不对。
▲ 切割页：设置成本 + 分材料切割单价
同样折弯与库也把成本写进去。

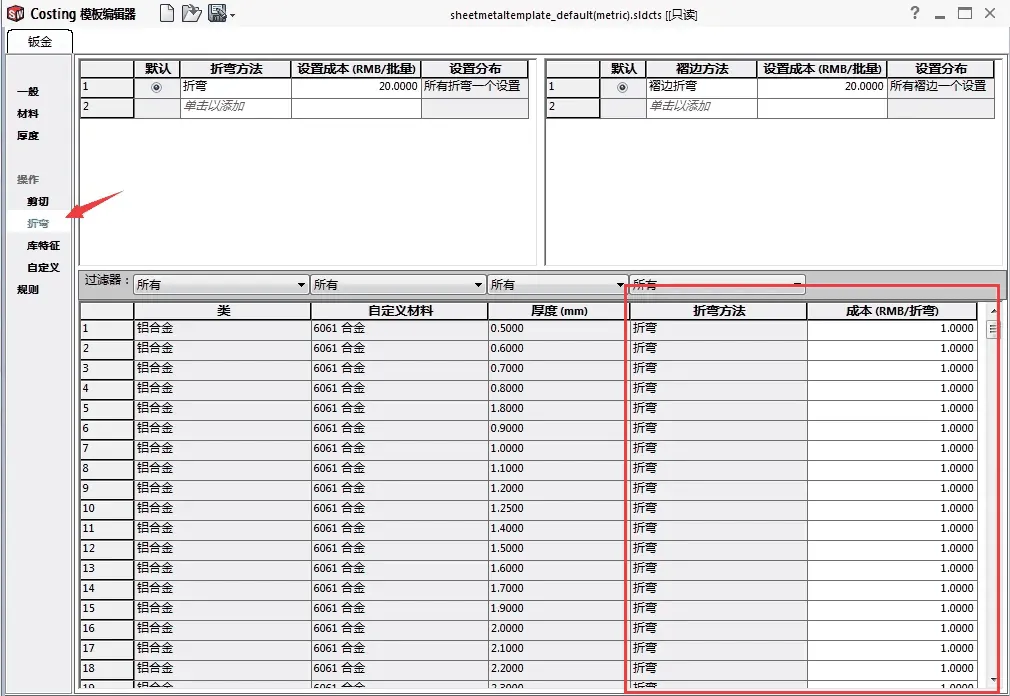

折弯页填折弯、褶边折弯的设置成本和分材料单次折弯价；库特征页是 Louver 这类成型特征，按批量给设置成本，下面再按材料和厚度填每个特征的成本。
▲ 折弯页：折弯 / 褶边折弯 成本设置

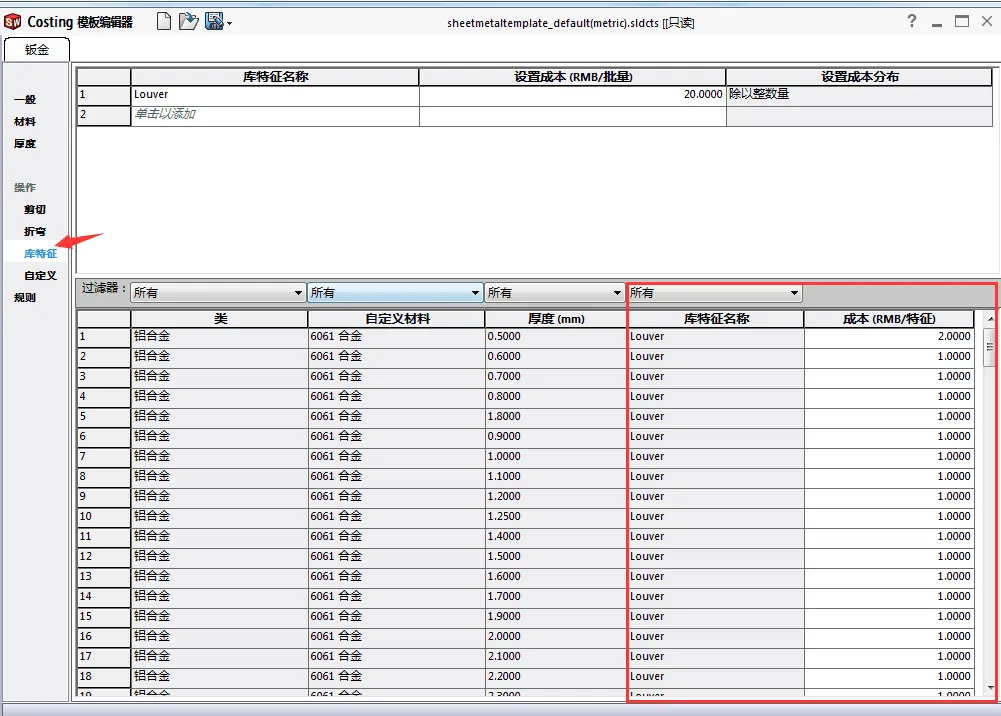

▲ 库特征页：Louver 的批量设置成本与分厚度单价
点击保存。

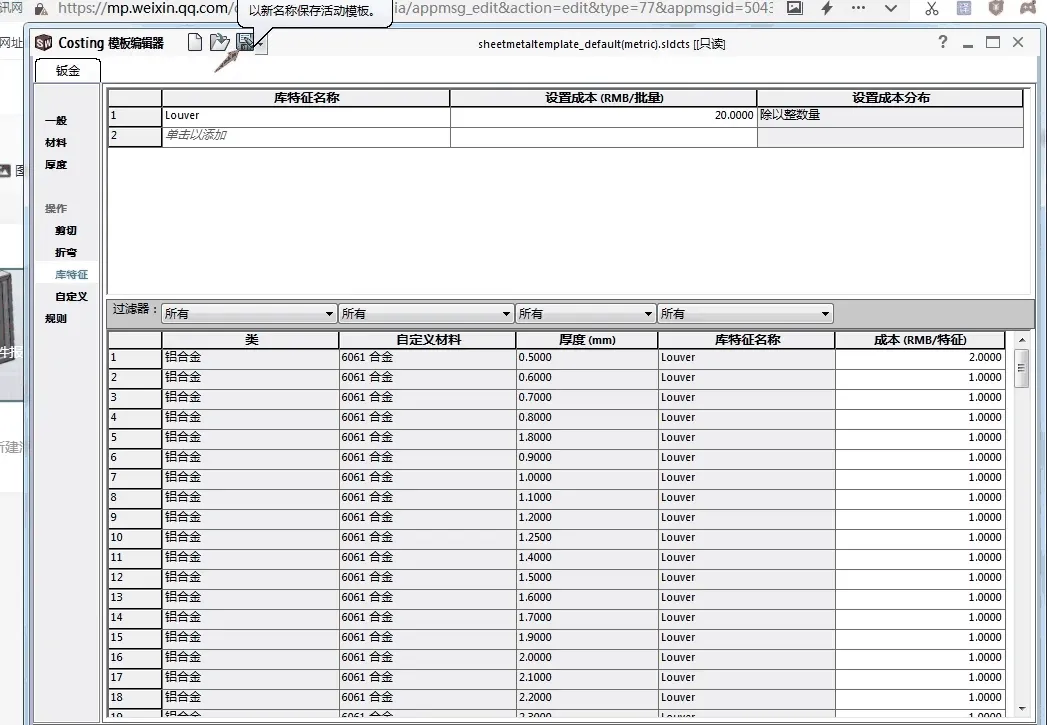

▲ 模板编辑器工具栏的保存按钮

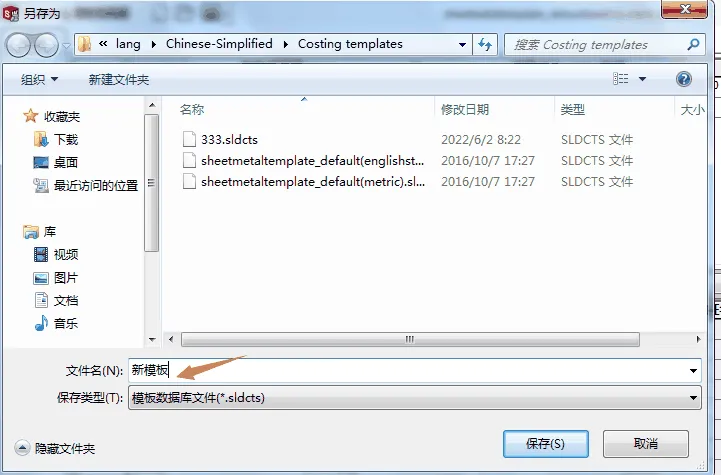

▲ 存成模板数据库文件（*.sldcts）
文件名随手起一个，比如「新模板」。以后报价都可以选择这个模板不用再次输入——下次打开 Costing，模板下拉列表里直接就有它。
▲ 模板下拉里出现了「新模板」

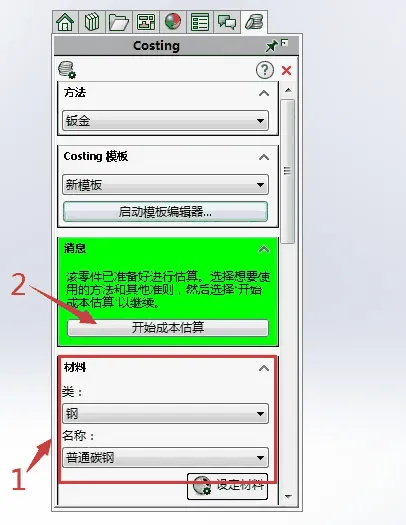

选择一个材质计算成本。
▲ 模板选「新模板」，材料选钢 / 普通碳钢

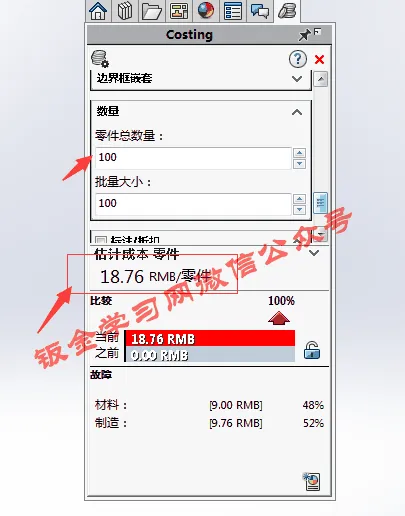

方法、模板、材料都定好，点「开始成本估算」，结果马上出来。这是批量做 100 个，单个零件的价格：
▲ 批量 100 件：18.76 RMB/零件
数字拆开看很清楚：材料 9.00 RMB 占 48%，制造 9.76 RMB 占 52%，两边基本对半。

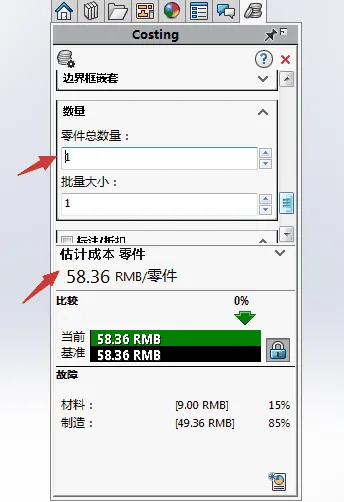

如果是只做一个，可以更改数量，成本就会变化。
▲ 数量改成 1：58.36 RMB/零件
同一块盖板，只做一件是 58.36 RMB——材料还是那 9.00（占 15%），制造费却涨到 49.36（占 85%）。差别就在设置成本：开机、编程、装夹这些一次性投入，做 100 个时摊到每件只剩零头，做 1 个时就得一个人扛。
