ESP-Claw源码剖析-11_Lua运行时与驱动体系

发布时间：2026-10-30 12:28:38 最近访问：2026-10-30 12:28:38

本章剖析 ESP-Claw 的动态执行层。37 个 Lua 模块如何被规范化、注册并注入虚拟机；cap_lua 运行时为何坚持"每次执行一个全新 Lua 状态"；驱动层 C 绑定与 capability.call 反向回环如何构成"改行为不重刷固件"的支点；构建期又如何把模块文档烘焙成 builtin_lua_modules 技能反哺模型。理解了这一章，就理解了 ESP-Claw 把 LLM 的文本输出变成硬件动作的最后一公里。

为什么需要动态层：Lua 在 ESP-Claw 中的定位1.1 Chat as Creation 的技术支点1.2 C 包硬件，Lua 编行为
Lua 模块体系总览2.1 37 个模块的分类地图2.2 注册链路：从 Kconfig 到 luaL_requiref
cap_lua 运行时：一次脚本执行的生命周期
lua-module-spec：模块的标准契约4.1 目录布局与同步规则4.2 README 是写给模型的接口文档
驱动层代表：gpio 模块5.1 87 行绑定代码的设计取舍5.2 无状态、参数校验与防泄漏
capability.call：Lua 反向调用能力层
thread 模块：共享无关的并发模型
安全与资源边界
与能力层、技能系统的闭环参考文献

1. 为什么需要动态层：Lua 在 ESP-Claw 中的定位

1.1 Chat as Creation 的技术支点

ESP-IDF 固件是静态的：烧录什么，就运行什么。而 ESP-Claw 的核心主张是"对话即创造"（Chat as Creation）——用户对 Agent 说"帮我写一个呼吸灯脚本"，Agent（LLM）生成一段 Lua 代码，固件把它写进文件系统并立即执行，行为随之改变，全程不重刷固件、不重启设备。这条链路成立的前提，是固件里必须有一层可以被新代码驱动的动态运行时。第4章《Agent核心设计》里的工具调用是"调用已有函数"，而 cap_lua 提供的 lua_run_script 能力是"运行任意新函数"——后者才是创造性输出的落点。为此项目引入乐鑫官方组件仓库的 espressif/lua（版本约定 ^5.5.1，见 components/claw_capabilities/cap_lua/idf_component.yml），近期提交 build(lua): use Espressif Lua component 完成了从自带源码到组件化维护的切换。

1.2 C 包硬件，Lua 编行为

为什么不让 Lua 直接操作寄存器，而要经过 8 个 C 驱动模块（adc/gpio/i2c/mcpwm/pcnt/rmt/touch/uart）包装？三个原因。其一是性能与确定性：MCPWM、RMT 这类时序敏感外设必须由 C 保证微秒级精度，Lua 只下发参数。其二是崩溃隔离：Lua 脚本传错参数，错误止于 luaL_error 抛出的 Lua 异常，而不是野指针导致的固件 panic——C 绑定层是"参数防火墙"。其三是可预测性：LLM 生成代码的可靠性取决于 API 的稳定性，把 ESP-IDF 庞大的 C API 收敛成 gpio.set_level(pin, 1) 这样的小而稳定接口，模型的可生成空间就收敛到了可验证空间。于是分工自然形成：C 负责"把硬件变成安全的 Lua 表"，Lua 负责"用这些表组合出行为"。

2. Lua 模块体系总览

2.1 37 个模块的分类地图

components/lua_modules/ 下共 37 个组件：8 个 lua_driver_*（低层外设驱动）加 29 个 lua_module_*（高层模块），命名前缀本身就是规范的一部分。按典型用途分类如下（用途信息取自各模块 README 标题与头文件函数名）。

硬件驱动层 lua_driver_*（8 个）：

模块	注册名	典型用途
lua_driver_adc	adc	一次性 ADC 采样（one-shot）
lua_driver_gpio	gpio	数字 IO 方向、电平读写
lua_driver_i2c	i2c	I2C 主设备读写从机
lua_driver_mcpwm	mcpwm	电机控制 PWM
lua_driver_pcnt	pcnt	脉冲计数（编码器测速）
lua_driver_rmt	rmt	红外/单线时序协议收发
lua_driver_touch	touch	电容触摸通道读取
lua_driver_uart	uart	串口收发与配置

高层模块 lua_module_*（29 个）按用途分为五组：

分类	模块（注册名）	典型用途
显示与 UI	display、lcd、lcd_touch、lvgl、image	显示服务抽象、裸屏驱动、触摸控制器、LVGL 界面、图像处理
人机交互外设	button、knob、ir、audio、ledc、led_strip、ble_hid	按键/旋钮事件、红外、音频播放、LED 调光与灯带、蓝牙 HID
传感与感知	imu、magnetometer、environmental_sensor、fuel_gauge、camera、vision、sci	九轴姿态、磁力计、温湿度等环境量、电量计（纯 Lua 库）、取流、视觉推理、DFRobot SCI 传感器中枢
通信	ble、http_server	BLE 配置与传输、脚本内建 HTTP 服务
系统服务	storage、json、delay、system、board_manager、event_publisher、thread、call_capability	文件读写、JSON 编解码、毫秒延时、系统信息、板级资源管理、事件发布（联动第6章《事件路由系统》）、并发任务、能力回环

两点值得注意。一是注册名与组件名并非一一对应：组件叫 lua_module_call_capability，注册进虚拟机的全局表却叫 capability——组件名描述"它是什么"，注册名追求"脚本里敲起来短"。二是尺寸谱系极宽：gpio 绑定仅 87 行 C，而 lvgl 绑定是一个多文件子系统，同一套 cap_lua_register_module() 机制既承载最薄的一层转发，也承载完整的 UI 框架；fuel_gauge 干脆没有 src/ 目录，它是纯 Lua 模块（按规范用空的 idf_component_register()），只通过 lib/ 提供库文件、经 package.path 引用，无需 C 注册。

2.2 注册链路：从 Kconfig 到 luaL_requiref

模块不是写完就能用的，它要经过三级装配。第一级是构建裁剪：components/common/app_claw/app_lua_modules.c 中的静态表 s_lua_module_entries[] 把每个模块挂在 CONFIG_APP_CLAW_LUA_* 开关之下，部分模块还叠加板级条件（如 camera/vision 需要 CONFIG_ESP_BOARD_DEV_CAMERA_SUPPORT，lcd_touch 需要触摸控制器支持），这与第12章《板级适配与配置服务》的板级描述直接呼应；另有 app_lua_modules_register_external() 支持运行前动态追加。第二级是集中注册：每个表项调用形如 lua_driver_gpio_register() 的入口，最终都落到 cap_lua_register_module(name, open_fn)（cap_lua.c）——它查重、受 CAP_LUA_MAX_MODULES（32）容量约束，且在能力组启动后置位 s_module_registration_locked，运行期不再允许增删模块。第三级发生在每次脚本执行时：cap_lua_load_registered_modules() 遍历注册表，对每个模块调用 luaL_requiref(L, name, open_fn, 1)，将其作为全局表注入新生成的虚拟机。模块的 luaopen_xx 只在真正被 require 时执行，注册与加载分离。

3. cap_lua 运行时：一次脚本执行的生命周期

cap_lua 既是第5章《能力系统》里的一个能力组（group_id 为 cap_lua，含 lua_run_script、lua_run_script_async、lua_list_async_jobs、lua_get_async_job、lua_tail_async_job、lua_stop_async_job、lua_stop_all_async_jobs 七个 CLAW_CAP_FLAG_CALLABLE_BY_LLM 的 callable 能力），也是整个 Lua 运行时本身。执行核心是 cap_lua_runtime.c 的 cap_lua_runtime_execute_file()，它定义了一次脚本执行的完整纪律。

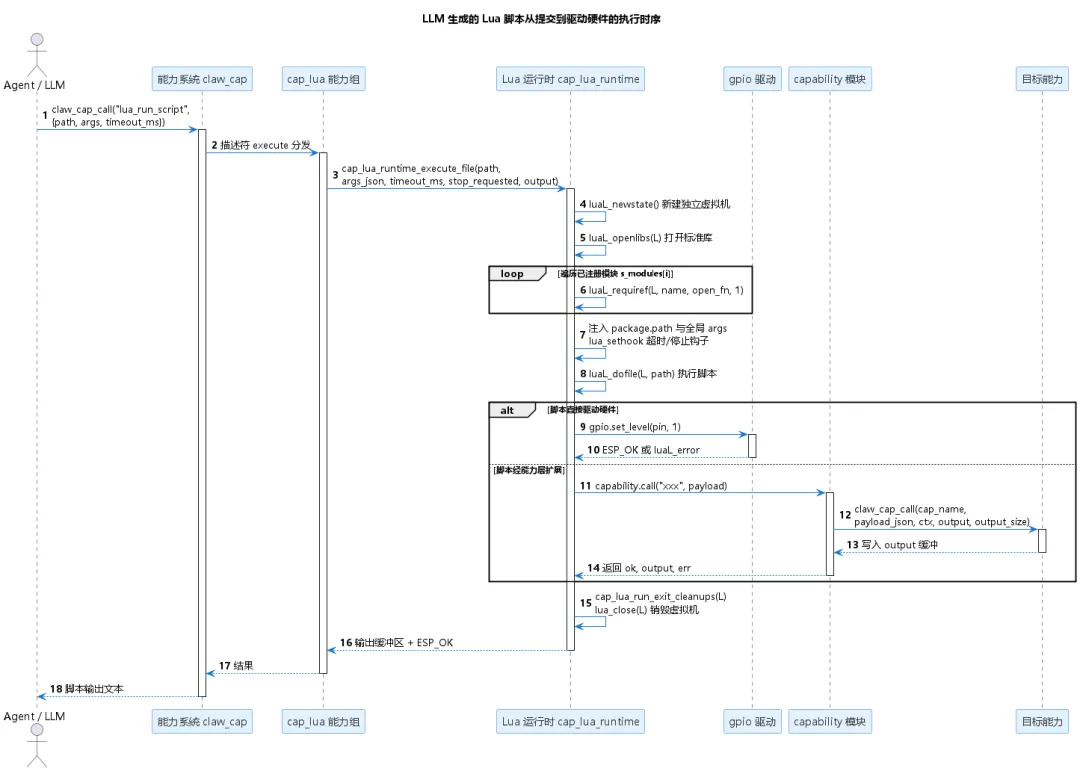

流程执行说明：

提交阶段（步骤 1-2）：Agent/LLM 发起 claw_cap_call("lua_run_script", ...)，能力系统按第5章的描述符分发机制找到 cap_lua 组的 execute 函数。脚本路径、args（JSON）、timeout_ms 随负载传入。
虚拟机构建阶段（步骤 3-7）：luaL_newstate() 每次新建独立状态——这是运行时最重要的决定，脚本之间、脚本与固件之间不共享任何 Lua 全局状态；luaL_openlibs() 打开标准库后，循环以 luaL_requiref 把所有已注册模块注入；再把脚本所在目录插到 package.path 最前（脚本自带的库优先于共享库目录），args JSON 深度受 64 层限制地转成全局表 args，并用 lua_sethook(L, cap_lua_timeout_hook, LUA_MASKCOUNT, 100) 装上"每 100 条虚拟机指令触发一次"的钩子。
执行阶段（步骤 8-15）：luaL_dofile 运行脚本，输出路径分为两支——直接调 gpio.set_level 这类驱动表（脚本与硬件之间只隔一层 C 函数校验），或调 capability.call 反向进入能力层（Lua 又变回能力的调用方，payload 先被序列化为 JSON）。
收尾阶段（步骤 16-19）：无论成败都执行 cap_lua_run_exit_cleanups(L)（各模块注册的资源清理回调在此释放句柄，如 LCD 反初始化），随后 lua_close(L) 销毁整个虚拟机；输出缓冲（含被 cap_lua_print_capture 重定向捕获的 print 内容）原路返回给 Agent。失败时错误消息以 ERROR: 前缀追加在已有输出之后，LLM 能看到自己脚本跑挂前的最后输出。

支撑这个循环的关键源码（摘自 cap_lua_runtime.c，省略错误处理分支）：

L = luaL_newstate();                        /* 每次执行新建独立虚拟机 */luaL_openlibs(L);                           /* 打开全部标准库 */cap_lua_load_registered_modules(L);         /* luaL_requiref 注入内置模块 */cap_lua_add_script_dir_to_package_path(L, path);cap_lua_set_exec_ctx(L, &ctx);              /* 上下文指针藏进 LUA_EXTRASPACE */cap_lua_set_args_global(L, args_json);      /* JSON args -> 全局表 args */lua_pushlightuserdata(L, &ctx);lua_pushcclosure(L, cap_lua_print_capture, 1);lua_setglobal(L, "print");                  /* print 重定向到输出缓冲 */lua_sethook(L, cap_lua_timeout_hook, LUA_MASKCOUNT, 100);status = luaL_dofile(L, path);cap_lua_run_exit_cleanups(L);               /* 退出清理回调 */

"不复用、每次新建"看似浪费，实为隔离设计：脚本留下的全局污染、未释放的注册表项、被覆盖的全局函数，都随 lua_close 一并蒸发，固件的长期稳定性不依赖脚本作者的自律。

4. lua-module-spec：模块的标准契约

4.1 目录布局与同步规则

.agents/spec/lua-module-spec.md 是 37 个模块的统一骨架。每个组件目录固定为 CMakeLists.txt + README.md（必选），加可选的 src/（C 绑定）、lib/（可复用 Lua 库，lib/abc.lua 必须配同名文档 lib/abc.md）、test/（模型可读的参考脚本）、skills/（模块自带的技能）。构建系统（components/common/lua_module_builder/）按映射规则把它们收进固件文件系统镜像：README.md 同步为文档目录下的 <component>.md；test/foo.lua 与 lib/foo.lua 分别落到内置 Lua 目录的 test/、lib/ 子路径，且要求全局唯一、保留相对路径。application/edge_agent/CMakeLists.txt 中的 lua_module_builder_configure_builtin_lua_sync() 调用把它们指到 FATFS 的 scripts/builtin（脚本与库）和 scripts/docs（文档）——这正是一般所说的 /system/scripts/builtin/lib 的来源。

4.2 README 是写给模型的接口文档

规范里最有个性的条款是："README.md 是模块级契约，类似给人看的 C 头文件——但读者包括模型"。它只许描述真实存在的 API（禁止画饼），必须写清参数、返回值、错误行为与清理要求，硬件模块必须包含 close/deinit 说明。与之配套，components/common/lua_module_builder/tools/generate_builtin_modules_skill.py 在构建期扫描所有 lua_module_*/lua_driver_* 组件，生成一个只读技能 builtin_lua_modules 的 SKILL.md：frontmatter 标注 cap_groups: ['cap_lua']、manage_mode: 'readonly'，正文是一张"模块-文档路径-测试脚本路径"索引表，并明确指示模型用 read_file("{CUR_SKILL_DIR}/scripts/docs/<文档路径>") 与 read_file("{CUR_SKILL_DIR}/scripts/builtin/test/<脚本路径>") 按需取用，最后一句是硬约束——"Do not fabricate functions that are not documented"（不要捏造文档中不存在的函数）。这样，第8章《技能系统》的按需注入机制把 37 个模块的完整 API 手册变成 Agent 的可检索上下文：文档即上下文，上下文即正确性。

5. 驱动层代表：gpio 模块

5.1 87 行绑定代码的设计取舍

lua_driver_gpio/src/lua_driver_gpio.c 全文 87 行，是全部驱动绑定的原型。核心只有三件事：字符串到枚举的模式映射、三个导出函数、luaopen_gpio 组表：

intluaopen_gpio(lua_State *L){    lua_newtable(L);    lua_pushcfunction(L, lua_driver_gpio_set_direction);    lua_setfield(L, -2, "set_direction");    lua_pushcfunction(L, lua_driver_gpio_set_level);    lua_setfield(L, -2, "set_level");    lua_pushcfunction(L, lua_driver_gpio_get_level);    lua_setfield(L, -2, "get_level");return1;}esp_err_tlua_driver_gpio_register(void){return cap_lua_register_module("gpio", luaopen_gpio);}

注意它刻意不照搬 ESP-IDF 的 gpio_config() 结构体接口，而是拆成 set_direction(pin, "output") + set_level(pin, 1) 两个面向人的调用：字符串模式（input/output/input_output/output_od/input_output_od）让 LLM 不必理解位掩码宏。驱动层代表的"薄"，就是把 C API 的表达习惯翻译成模型的自然语言习惯。

5.2 无状态、参数校验与防泄漏

gpio 绑定是无状态的：不缓存句柄、不持有资源，泄漏无从谈起。但这不代表没有防泄漏设计——校验与错误路径是两道闸门：luaL_checkinteger/luaL_checkstring 在进入 C 前就挡住类型错误；非法模式字符串与 gpio_set_direction 失败都被转成 luaL_error 抛回 Lua（如 return luaL_error(L, "invalid gpio mode: %s", mode_str)），异常由运行时的钩子机制统一接管，固件不会 panic。对有状态驱动（i2c 总线、uart 句柄），防泄漏落在两处：一是 cap_lua_register_exit_cleanup() 注册的退出清理回调，在脚本结束、虚拟机关闭前统一释放资源（规范也要求硬件模块文档写明 close/deinit 义务、测试脚本自带清理）；二是虚拟机本身的生命周期——即便脚本忘记 close，句柄表随 lua_close 一并消失，下一次执行从零开始。规范中"C 代码必须避免悬垂指针、必须清晰定义资源所有权"的条款，就是这套设计的规定化。

6. capability.call：Lua 反向调用能力层

lua_module_call_capability（注册名 capability）只导出一个函数 capability.call(cap_name, payload, opts)，却是全体系最关键的一环：它让 LLM 生成的脚本不局限于内置的 37 个模块，而是能调用第5章的整个能力层——于是"LLM 写 Lua → Lua 调能力 → 能力再驱动更多模块"的闭环成立。实现要点在 lua_module_capability.c：

staticintlua_module_capability_call(lua_State *L){constchar *cap_name = luaL_checkstring(L, 1);claw_cap_call_context_t ctx = {0};char *payload_json = NULL;char *output = NULL;/* 先解析 opts（可能 longjmp）再分配堆内存，坏字段才不会泄漏 payload_json */    lua_module_capability_fill_context(L, 3, &ctx);    payload_json = lua_module_capability_build_payload_json(L, 2);    output = calloc(1, output_size);    err = claw_cap_call(cap_name, payload_json, &ctx, output, output_size);    ...}

三个细节见功力。其一，payload 三态兼容：nil、Lua 表（自动判别数组/对象后经 cJSON 序列化）、现成 JSON 字符串（先校验合法性）都可传入，模型写哪种都行。其二，调用上下文自动补全：opts 里的 session_id/channel/chat_id/source_cap 未提供时回退到全局 args 同名字段——脚本天然知道自己"为谁而跑"，被调能力产生的回复（如 IM 消息）能送回正确会话，这正是第9章《IM通信集成》会话语义的延续；调用者身份则固定填 CLAW_CAP_CALLER_SYSTEM，与人类消息触发的调用区分开。其三，注释里那句"先解析可能 longjmp 的 opts 再分配堆内存"，是 Lua C API 的经典陷阱处理：luaL_error 是长跳转，顺序错了就泄漏。返回值固定为三元组 (ok, output, err_name)，max_output_bytes 默认 64 KB、区间 1 KB-256 KB，防止一次调用撑爆内存。异步脚本（lua_run_script_async）由此获得"组合既有能力"的表达力，而不必等待固件为每个功能新增 Lua 模块。

7. thread 模块：共享无关的并发模型

lua_module_thread 回答的问题是：LLM 生成的脚本如何做后台任务？ESP-Claw 的答案是共享无关——每个后台任务是一次完整的 cap_lua_run_script_async()，拥有独立虚拟机，任务间不共享任何 Lua 状态，协作只靠显式同步原语。模块表极小：

staticconst luaL_Reg funcs[] = {    {"run", thread_job_run},    {"start", thread_job_start},    {"list", thread_job_list},    {"get", thread_job_get},    {"stop", thread_job_stop},    {NULL, NULL},};

thread.run 同步执行并等待结果；thread.start 异步启动，opts 支持 name（命名任务）、exclusive（互斥组）、replace；thread.list/get/stop 构成任务管理面，stop 的等待参数与 cap_lua 的 lua_stop_async_job（默认合作式等待 2000 ms）呼应。互斥组是最贴场景的设计：让脚本以 exclusive="display" 启动屏幕动画任务，下一个同组任务启动时旧任务被自动顶替，屏幕永远只有一个动画在画——用户连续两次说"换一个动画"，设备不会叠加渲染。跨任务通信由 thread.sync 子表提供：queue_create/send/recv/delete（FreeRTOS 队列）、sem_create/give/take/delete（信号量）、lock_create/lock/unlock/lock_delete（互斥锁），句柄登记表由 thread_sync_ensure_lock() 的注册表锁保护。为什么不用 Lua 协程跨 C 桥接回调？因为协程无法在 C 栈帧间挂起，而"每个任务一个 VM + 消息传递"把并发复杂性留给 FreeRTOS（其原语本就为实时系统打磨过），Lua 侧只暴露最小集合。任务事件（启动/退出）则通过 cap_lua_register_job_event_cb() 回调桥接回 C 侧，接入第6章《事件路由系统》的事件流。

8. 安全与资源边界

先说结论：cap_lua 的沙箱不是"库白名单"。luaL_openlibs() 打开全部标准库（含 os、io、debug），因为源码注释明确说明合法脚本依赖 debug 库的 debug.traceback 输出栈回溯。防御靠的是结构化边界，而非删库：

隔离边界：每次执行独立 lua_State，结束即 lua_close；脚本间零共享。
尺寸配额：脚本文件 ≤ 64 KB（CAP_LUA_MAX_SCRIPT_SIZE）；args JSON 嵌套 ≤ 64 层（CAP_LUA_JSON_MAX_DEPTH，防小任务栈上的 C 递归溢出）；capability.call 输出 1 KB-256 KB；任务路径 ≤ 192 字符（CAP_LUA_JOB_PATH_MAX）。
时间边界：lua_sethook 每百条指令触发 cap_lua_timeout_hook，先查 stop_requested（用户取消永远优先于超时报告），再查截止时间，违规即 luaL_error 终止——这是合作式取消，死循环脚本最多活到 timeout_ms。
上下文防篡改：执行上下文指针不存全局表也不存注册表（debug.getregistry() 可达），而存 lua_getextraspace() 的裸内存，脚本既读不到也改不了；且 lua_newthread 会复制 extraspace，脚本自建的协程同受钩子管辖。
注册表封闭：模块注册在启动后锁定，运行期不能注入新 C 模块；exit cleanup 回调兜底资源释放。

时间边界还有一个容易忽略的细节：timeout_ms 为 0 表示"无墙钟截止、仅允许取消"（源码中的 cancel-only 模式）——常驻后台任务因此可以无限期运行，但仍随时响应 stop_requested。内存上没有针对单个虚拟机的硬上限（以源码为准，分配失败走 luaL_error(L, "out of memory")），这与其产品定位一致：单用户设备上，脚本的"对手"是自己，超时与配额已覆盖主要失控模式。这是一份清醒的取舍清单：用可枚举的配额换掉不可枚举的攻击面。

9. 与能力层、技能系统的闭环

把本章放回全书地图。向上看，cap_lua 是第5章《能力系统》的标准能力组：七个 callable 能力把"运行脚本"变成 Agent 工具箱里的普通工具，与 lua_stop_async_job 描述里"MUST be called whenever the user asks to stop"这类指令式描述配合，教会模型主动收尾。向旁看，第8章《技能系统》的 builtin_lua_modules 技能把 37 个模块的 README 与测试脚本编成 {CUR_SKILL_DIR} 可引用的只读知识库，技能脚本（skills/ 目录）又能自带 Lua 库——规范、运行时、技能三层共用同一套文件。向下看，驱动模块的板级门控（camera/lcd_touch 依 CONFIG_ESP_BOARD_* 编译）把第12章《板级适配与配置服务》的硬件描述变成了"这台设备上模型能看见哪些模块"的自动答案；board_manager 模块则让脚本在运行期查询板级资源。最终形成的闭环是：固件提供安全的能力与文档 → 模型基于文档生成合法脚本 → 脚本经隔离运行时驱动硬件或回调能力 → 结果以文本回到对话。在这个闭环里，Lua 不是性能层，而是表达层——它把"改变设备行为"的编译期特权，下放成了对话期的一次工具调用。
