112.OrCAD绘制的原理图输出PDF文件时页码顺序是怎么决定的?I Cadence Allegro 电子设计 快问快答
用 OrCAD 绘制完原理图后，输出 PDF 时常常遇到页码顺序与原理图实际排列不一致、页面乱序的情况。这是因为打印或导出时，页码顺序通常跟随标题栏（Title Block）中的页码属性数值，而不是原理图文件在列表中的上下位置。只要把每张图纸标题栏里的 Page Number 按顺序填好，导出的 PDF 就会从小到大依次排列。
本次分享将演示如何通过标题栏属性调整 PDF 输出顺序。
一：打开图纸并进入标题栏属性

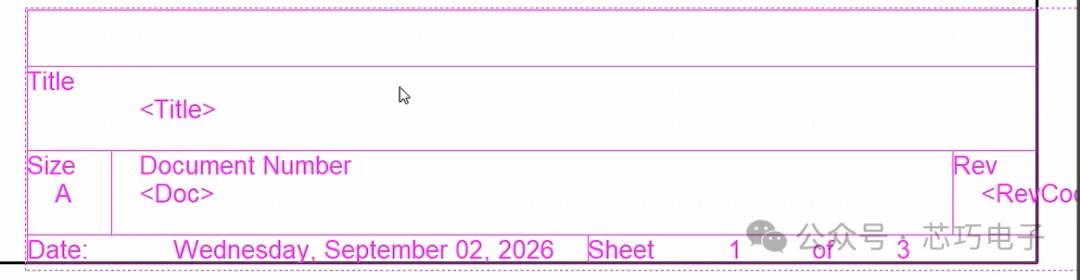

打开需要调整的原理图页，双击右下角放置好的Title Block标题框，弹出属性列表。
二：修改 Page Number 数值

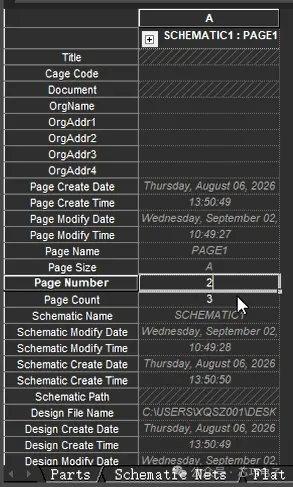

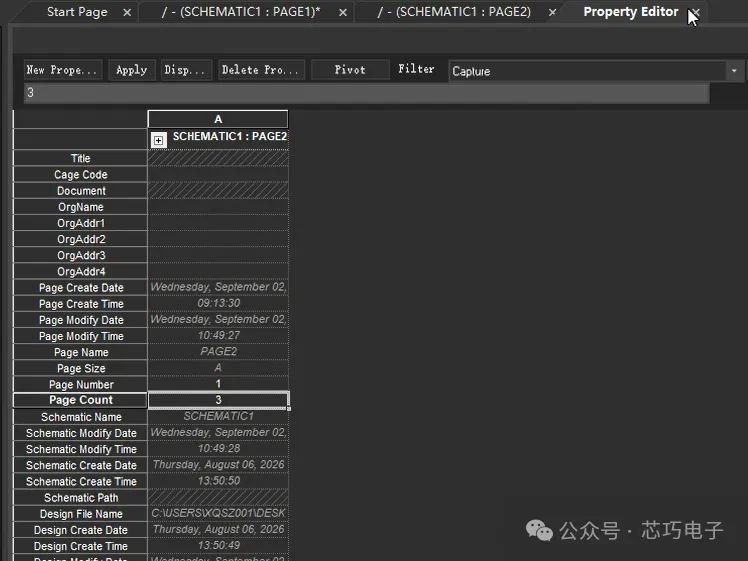

在属性列表中找到Page Number，直接修改为期望的页码数值。注意区分两个属性：Page Number是当前页的页码，Page Count是原理图的总页数。一般只需修改Page Number，总页数会随页面数量自动统计。
三：逐页完成全部设置
对所有原理图页重复上述操作，全部页面改完后保存工程。建议按从第 1 页到最后一页的顺序依次编号，避免跳号或重复。
四：执行打印导出

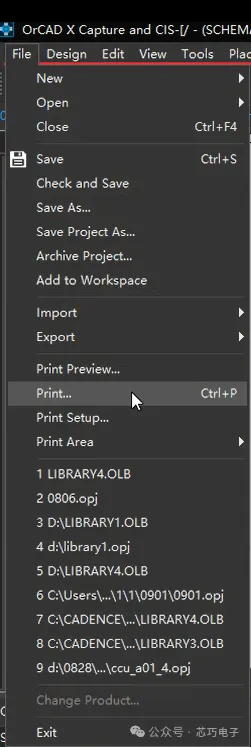

点击File → Print，打印机选择 PDF 虚拟打印机，设置保持默认即可，点击 OK 开始导出。
五：确认输出顺序

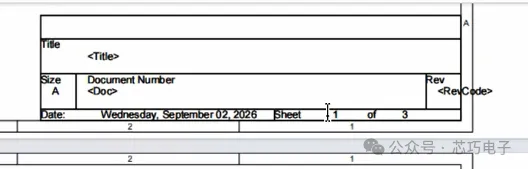

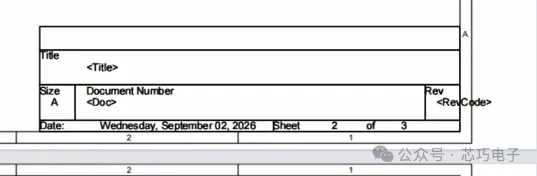

导出完成后打开 PDF 检查，页面顺序即跟随标题栏里的数字从小到大排列，与原理图的编号一致。
通过以上步骤，即可让 OrCAD 输出的 PDF 页码顺序与原理图编号完全对应。需要注意的是：若修改后顺序仍未改变，可检查项目管理器中原理图页的排列顺序，必要时通过 Move Up / Move Down 调整页面上下位置后再重新导出；Page Number出现重复或缺失时，页间引用（Intersheet References）和交叉索引也会指向错误页面，因此编号完成后建议重新执行一次 Annotate → Add Intersheet References 刷新引用；此外，若团队多人协作，建议统一编号规则并在出图前集中核对一次标题栏信息，避免版本合并后页码错乱。
本次分享就到这里，谢谢大家。
