海康威视摄像头如何安装?如何调试?全网最详细图文教程

弱电新人要熟悉各类监控系统（如海康威视）的安装与调试，今天一步一步给大家讲解一下，最基础的视频监控系统知识。

一、网络监控常用设备

网络摄像机、硬盘录像机NVR(或者普通pc机加客户端，适合家有台式电脑的普通用户少量安装)、交换机(需根据摄像头数量和码率进行调节，可采用供货商的建议)硬盘、显示器、网线、电源护套线、电源适配器(或12V直流开关电源)、摄像机支架、网线水晶头等。

二、摄像机安装方式

前端摄像机在供电正常运行的状态下，通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储。针对监控系统点数的不同具体的连接方式有差异，具体连接图可看下面第三步。

第一步：

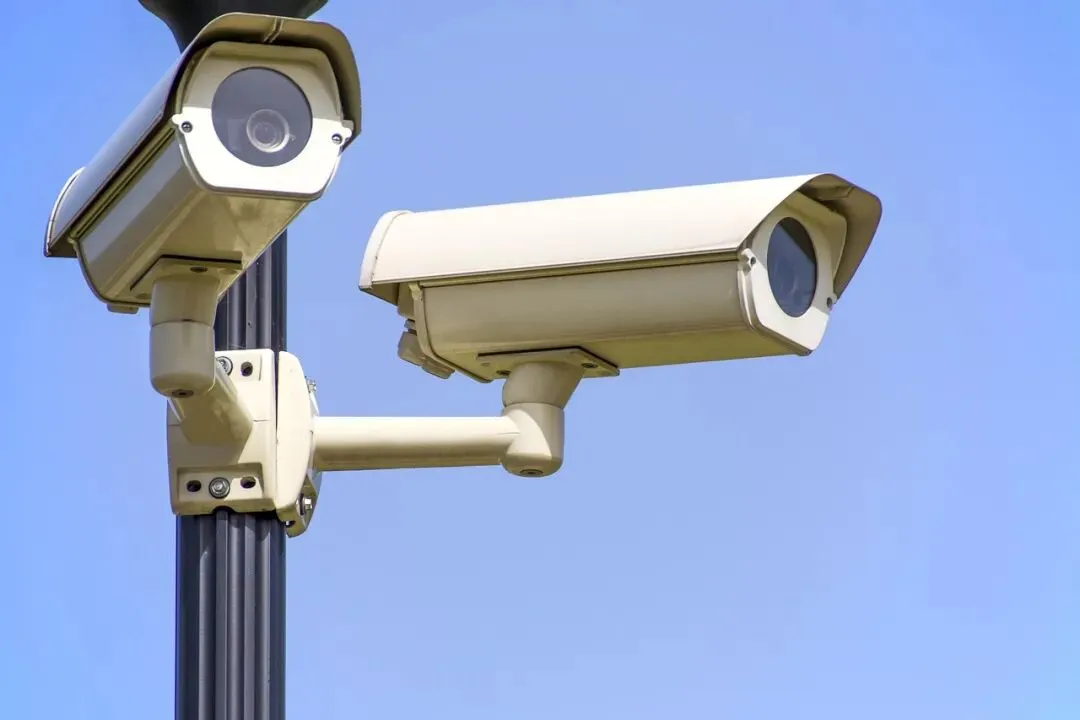

确定摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或监控立杆上。

第二步：

确定后台设备(硬盘录像机和显示器)的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好电源插排。

第三步：

前后端都完成好后，就需要布线(如果前期做好规划或方案，这一步其实是优先进行的，特别是在准备装修的环境下，管线是需要预埋好的)，线路分两部分：首先，确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将网络硬盘录像机(NVR)跟交换机接通，本着方便走线和美观、安全的原则走线，并在每根网线两头做好水晶头;

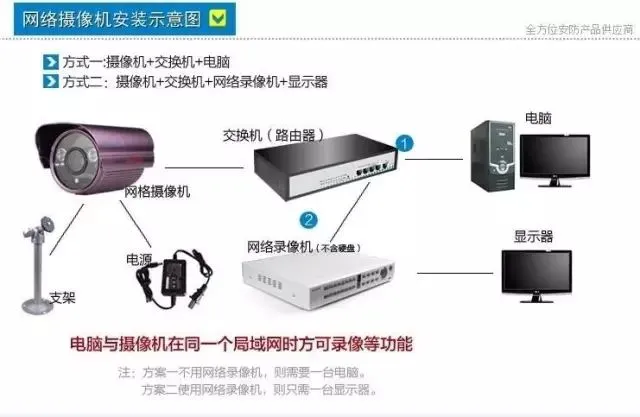

其次，摄像机电源供电线布线，每个摄像机都需要一个12V/1A或2A的电源适配器，看施工环境或成本要求，可以用开关电源代替(建议一个12V/10A的开关电源不要带超过10个摄像头，以此类推)，需另配电源插头。如图所示：

如果摄像机POE供电的话，只需要敷设一根网线就可以，有POE交换机给摄像机供电。如图所示：

另外，根据监控系统的点数不同，所采用的连接方式也不同。

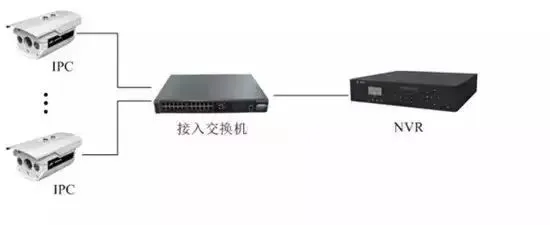

架构一：1-8个点的小型工程

　　针对于1-8个点的小型工程，可以直接采用普通百兆交换机实现网络环境搭建。假如采用200万像素IPC，码流以6Mbps计算，8台摄像机占用带宽为8*6=48M，而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。

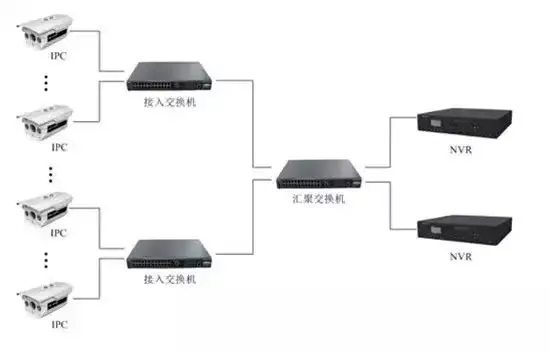

架构二：9-50个点的中小型工程

　　针对于 9-50个点的中小型工程，仅仅采用百兆交换机是远远不够的，需要更高性能的二层全千兆交换机作为汇聚，才能保证视频信息的流畅传输。

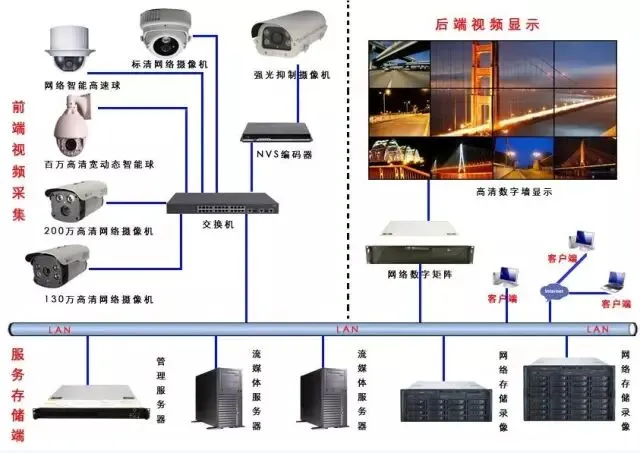

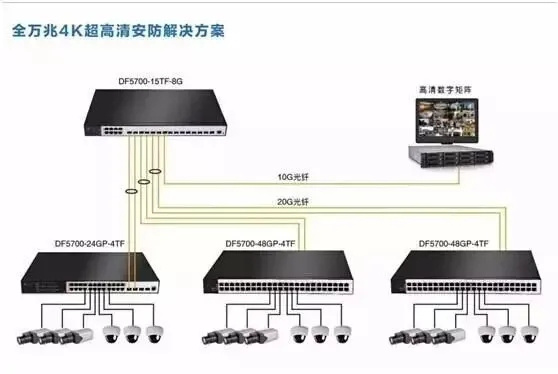

架构三：50个点以上的中大型工程

针对于50个点以上的中大型工程，需要采用三层网络架构：接入层、汇聚层、核心层。

第四步：

调试摄像机，在安装完成，并接通所有线路之后，为摄像机送上电源，需在网络硬盘录像机(NVR)上进行相关网络设置，添加分配网络摄像机(不同厂家的配置方法有差异)，这样添加完所有摄像机后，就会看到图像，可以对摄像机的角度、可调焦镜头等进行调试到合适的效果即可

对于前端摄像机数量较少的情况，可以直接在硬盘录像机上添加摄像机，让摄像机自动分配IP地址就可以了。

对于摄像机数量较多的情况，一定要先编写摄像机地址，再安装调试，并且添加摄像机的时候，建议直接WEB网页添加，不要直接在硬盘录像机上添加。

下面介绍摄像头如何配置：

拆开海康摄像头包装盒，拿到里面的摄像头和产品说明书，在里面网络一节找到配置参数，会告诉你关于摄像头初始ip，海康设备预设置ip为192.168.1.64，账号为admin，密码是没有的，IE浏览器输入初始ip192.168.1.64等入后要求设置密码，密码要求字母加数字组合。设置完后下一步，中间有一步要求勾选同意协议条款的，再点击下一步，直到完成就行了。

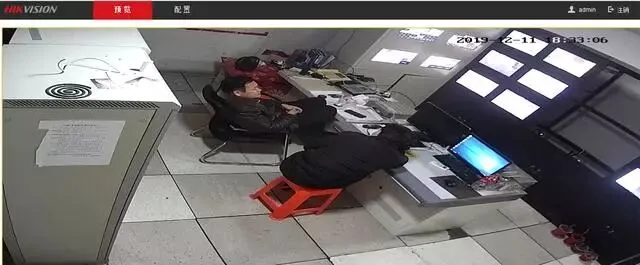

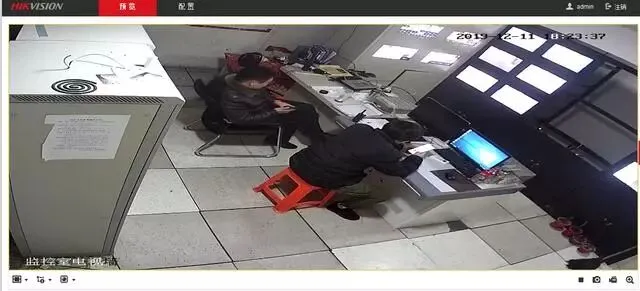

进入到里面预览界面，如下图

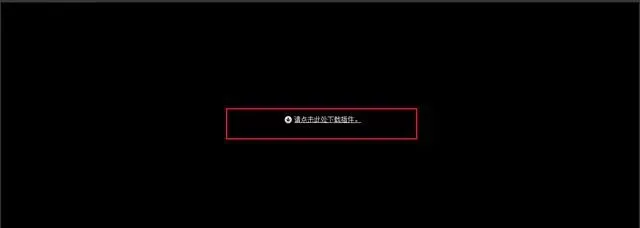

如果进入到里面没有图像，需要看下，会在预览界面里出现"请点击此处安装插件"，如下图

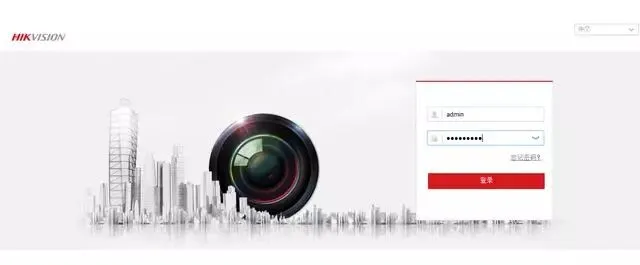

点击下载安装插件，并在浏览器运行加载，加载程序后刷新下会要求重新登入，输入账号和密码，如下图，

点击确定再次登录到预览机界面里，如下图，就有图像了

进入到里面需要修改下面几个重要参数

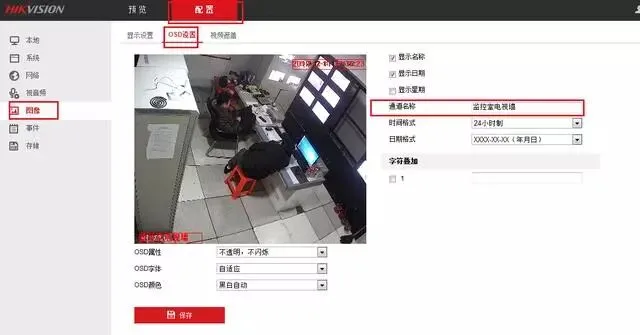

第一，图像设置，摄像头名称，也就这个摄像头安装在什么位置，把它标注出来，便于后面快速识别到摄像头。在"配置"里面找到"图像"，"图像"里面在子项目中找到"OSD设置"，这里面有"显示名称"，显示日期，显示星期，通道名称，时间格式，日期格式，字符叠加，重要是显示日期和显示名称，这些要打勾，如下图所示，其中通道名称就是需要填写的，参数设置好后，在左下角选择保存就可以了。为什么先要设置这参数呢，不能先设置网络，因为先设置网络，修改完摄像头IP后，浏览器会重新等录新修改的ip,这样就需要二次登录，麻烦，所以先把其他参数设置好，最后在修改摄像头ip最好。

一定要注意保存，否则就是等于没有设置。

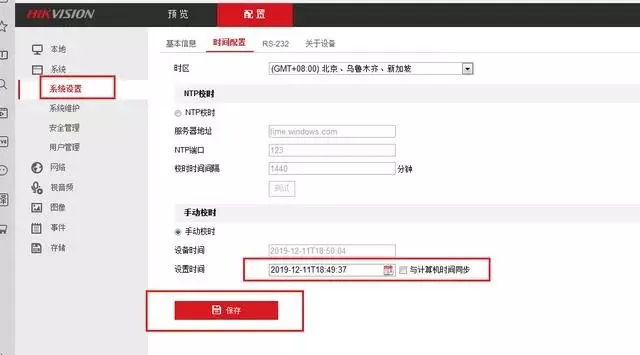

第二，系统设置，需要配置日期时间，摄像头安装好后时间和日期是初始时间，时间不准确的，这个时候需要重新调整，怎么调整呢，在"配置"里，找到"系统设置"，子项中有一个"时间配置"，里面有手动控时，设置时间，勾选"与计算机时间同步"就可以了，前提是你计算机时间是正确，如果不正确，可以手动改写，最后保存就可以。

第三，视音频设置，这里主要是设置视频分辨率和视频编码，分辨率是越高，意味着视频文件越大，占用的内存越大。视频编码，主要有两种，H.264和H.265，早期的摄像头是没有H.265的，最新的摄像头都会有H.265这个编码，主流现在选择H.265，为什么呢，H.265比H.264更节约监控硬盘内存，同样的视频，可以比H.264节约最少三分之一的内存；H.265而且比H.264的图像更清晰。占内存小，图像更清晰，这就是H.265的优势，所以，设置一定要设置H.265，这样可以节约更多的监控硬盘。

第四，网络配置，网络配置最主要的是摄像头的ip配置，在"配置"里找到"网络"，

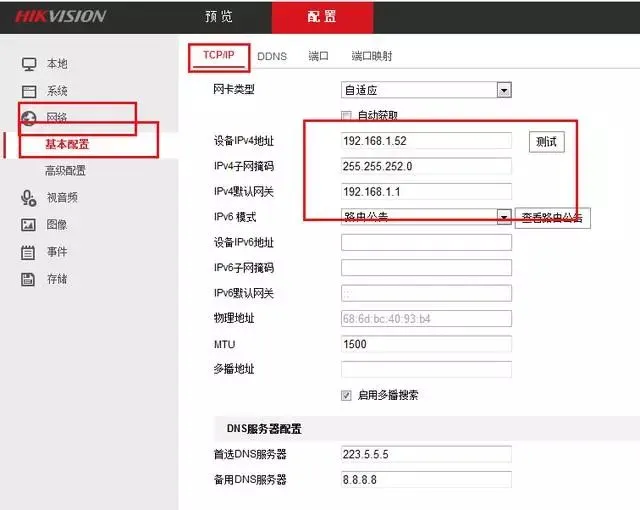

网络里面有个"基本配置"，在子项目中找到TCP/IP，在这里"设备ipv4地址"就是你的需要设置的ip，如下图，小编给摄像头设置的ip:192.168.1.52，然后是子网掩码，这个也要设置，小编这里掩码是255.255.252.0，最后一个是网关，设置完保存就可以，保存完后摄像头会重新启动，需一两分钟重启，重启后就可以登录最新设置的ip了。
