使用SolidWorks的设计师，都会遇到一个问题，就是零件在设计或修改过程中需要修改名称，SolidWorks自带的功能可以修改零件名称，但是！如果你出了SolidWorks工程图，那么工程图是不会自动同步修改的，这会导致工程图找不到原模型而出错。所以今天分享的这个SolidWorks重命名宏就完美的解决了这个问题。

SolidWorks宏名称

SolidWorks重命名宏（同步改工程图）

功能特点

1. 使用简单，装配体运行宏。
2. 选中零件，输入新名称，开始，自动完成修改。
3. 同步修改工程图名称的关联

SolidWorks宏使用方法

1、宏的使用环境是SolidWorks装配体！这个请粉丝学员们记住了，打开一个SolidWorks装配体，然后工具，宏，运行

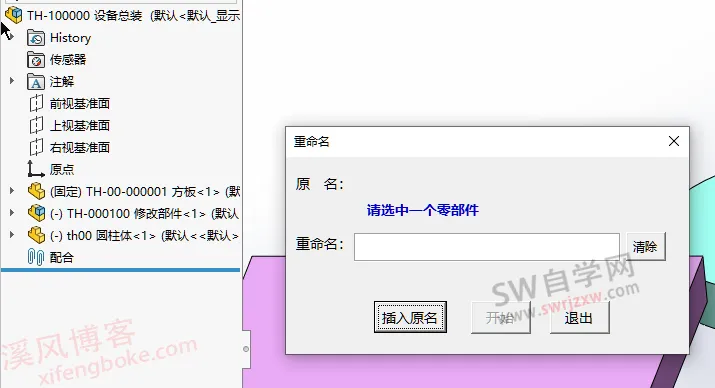

选择SolidWorks重命名宏（同步改工程图），出现这个界面

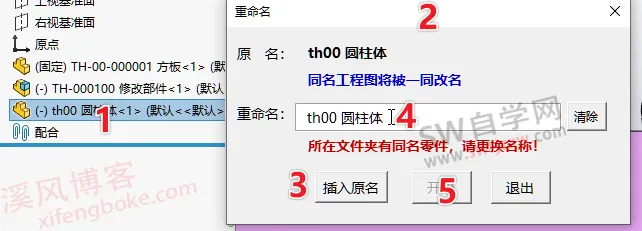

2、这时候我们鼠标在左侧设计树，选择一个要修改的零件或零部件，都支持的

①选中零件

②点击重命名弹窗

③自动提取原名，然后我们点击插入原名，或者直接跳到第④步。

④我们在重命名输入框里面输入其他名称，不要和以前的相同（这里会自动检测名称是否重复了）

⑤点击开始

3、点击开始以后，宏自动执行代码，完成零件或部件的重命名，同时，零件如果存在工程图，也会自动修改，值得推荐。

SolidWorks宏快速调用方法

SolidWorks宏还能变成命令按钮，点一下就直接运行

SolidWorks重命名宏下载地址

https://www.swrjzxw.com/5480.html

https://xifengboke.com/post/2523.html
