电机与拖动教学仿真软件

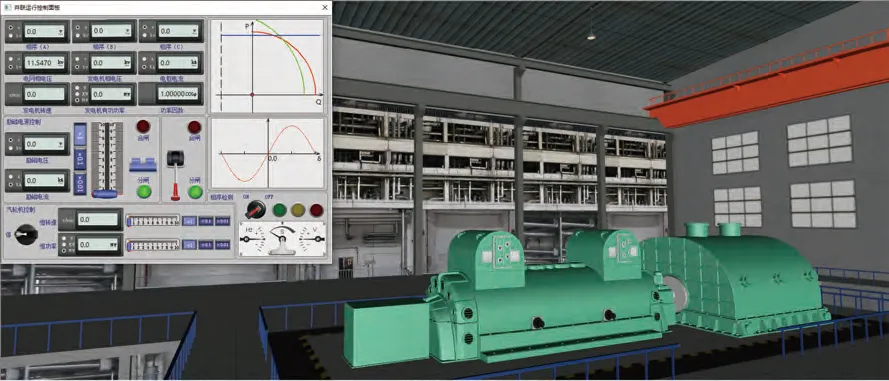

电机与拖动教学仿真软件是一款贴合电机与拖动教学需求的教学工具，可破解传统教学痛点。软件内置直流电机、变压器、异步电机、同步电机等完备元器件库，搭配灵活电路编辑器，支持用户自由搭建电路、查看元器件参数。同时提供特征曲线、三相交流电机旋转磁场动态展示等功能，可实现多种电机特性曲线、同期曲线、程序控制曲线、SPWM曲线的自定义与查看；软件提供丰富的三维模型库，可以便捷的组建各类电机应用场景，将抽象理论可视化，助力教与学，提升教学效率与学习效果。

01  软件功能

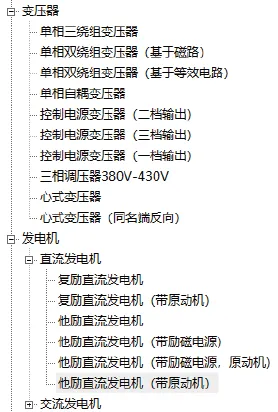

• 电气回路元器件库

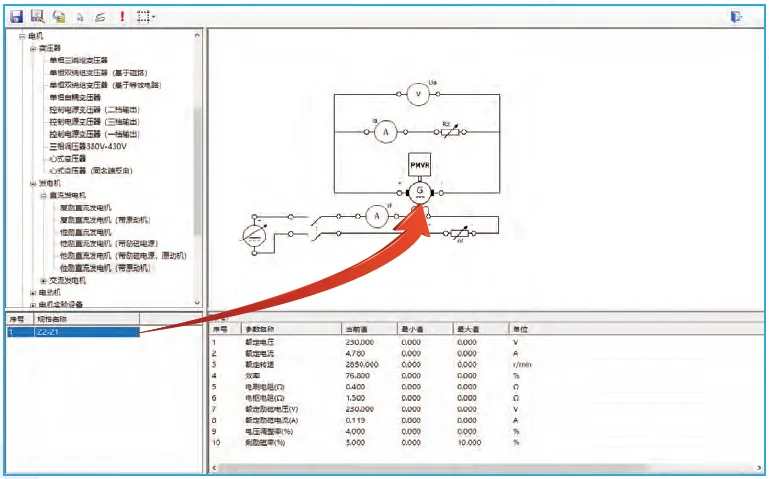

提供直流发电机、交流发电机、直流电动机、交流电动机、变压器及电机实验设备等电气回路元器件。

• 回路编辑器

用户可根据需要自由搭建电路。

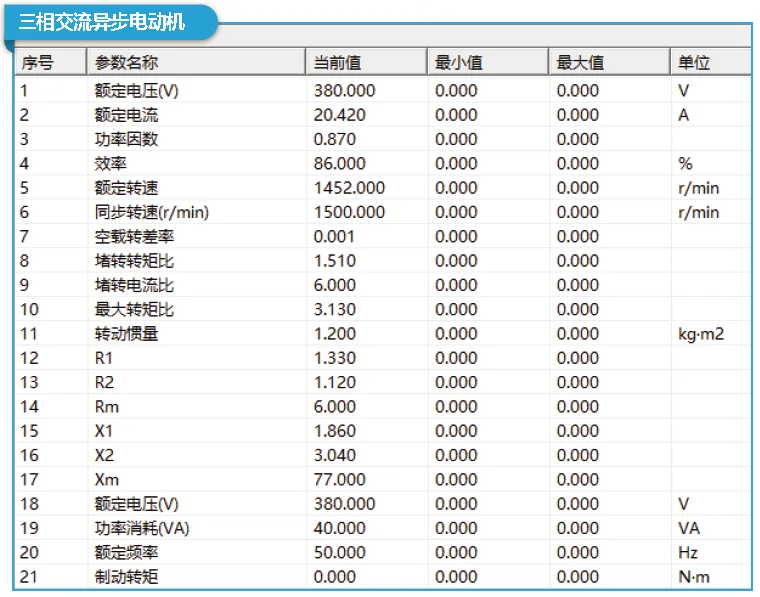

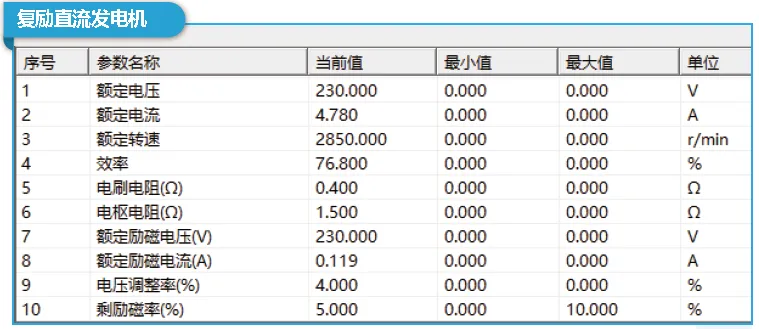

• 元器件参数

用户可查看元器件的规格参数及其它详细信息。

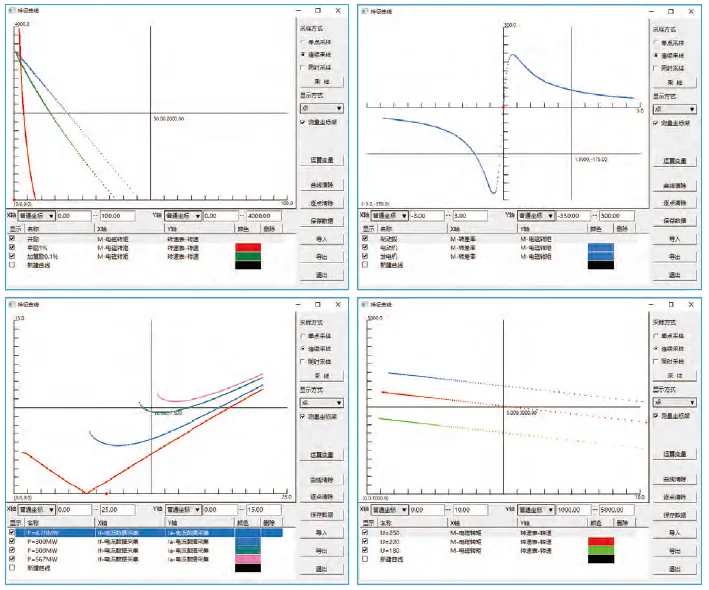

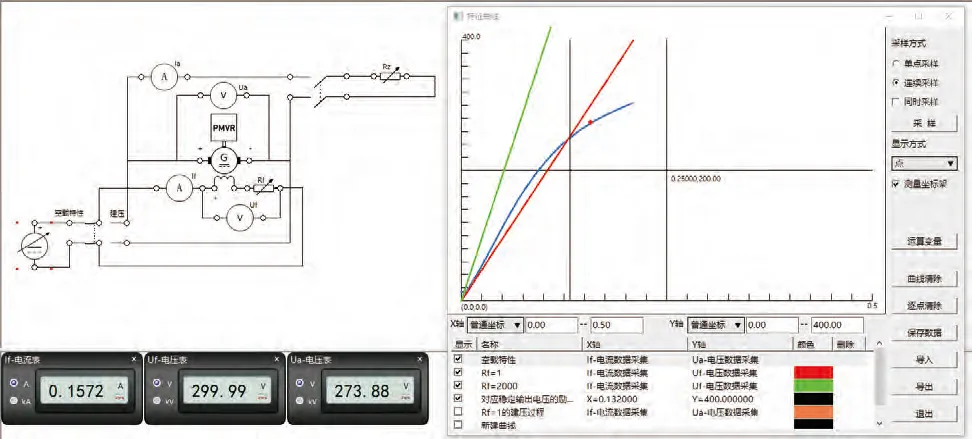

• 特征曲线

提供特征曲线辅助工具，用户可自定义采样数据，并可实时将采样结果自动记录到该工具中。

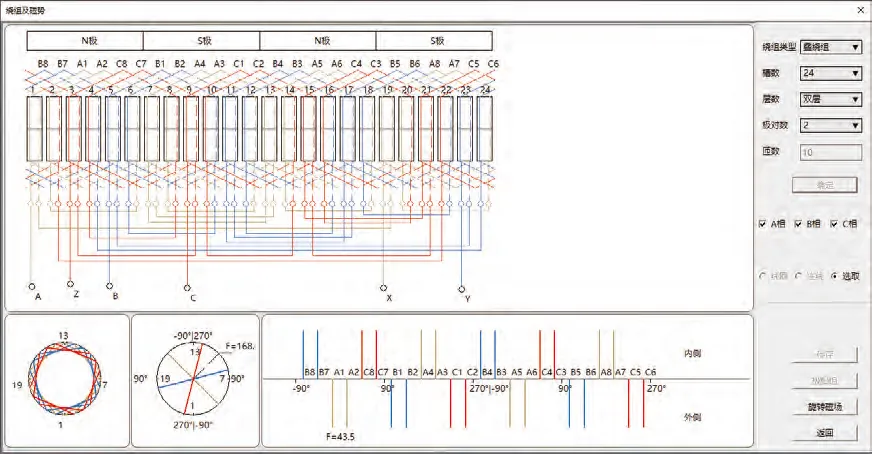

• 三相交流电机绕组与磁势

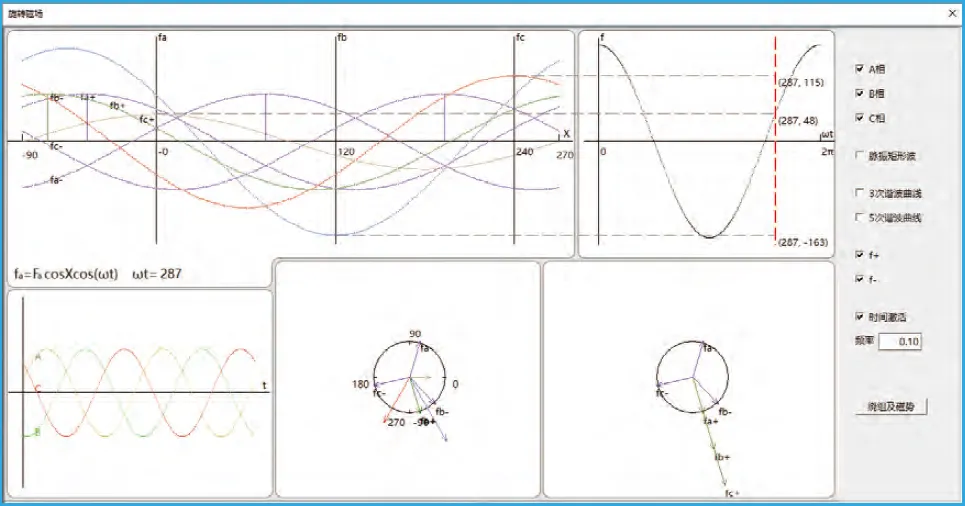

用户可根据需要进行绕组接线，并将其对应的旋转磁场动态实时的显示。

• 同期曲线

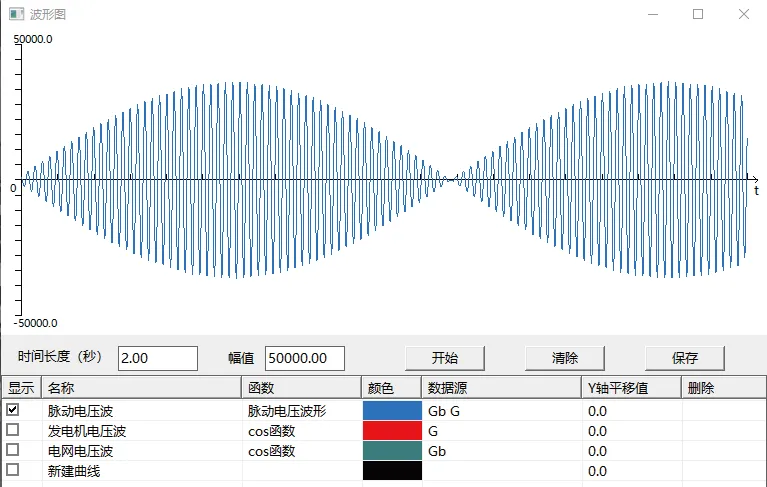

多台发电机并联运行时，使用该工具可实时观察到每台电机的电压波形及并联运行时的同期曲线，用户根据需要自行定义即可。

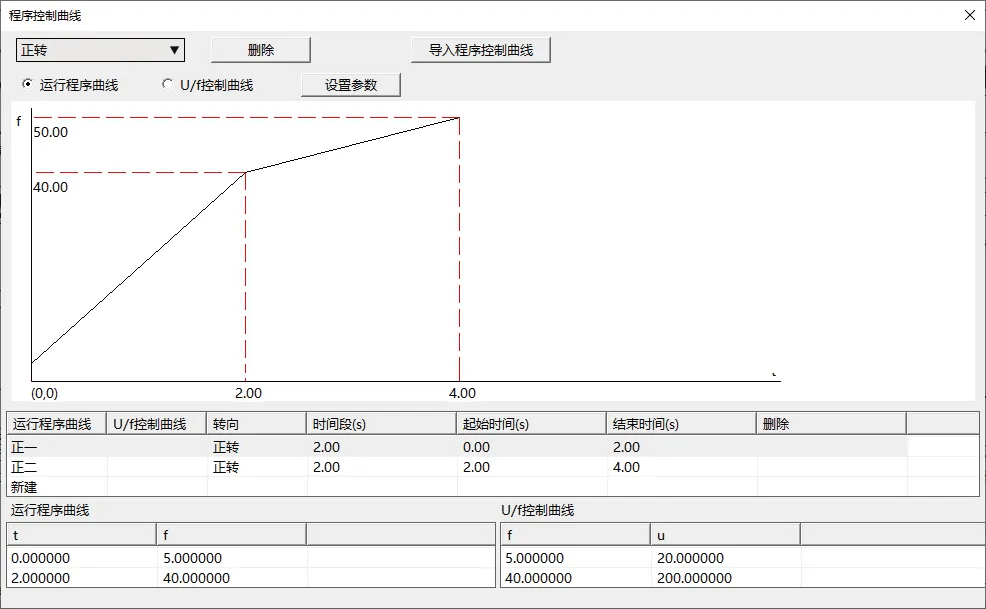

• 程序控制曲线

用户可自定义程序控制曲线（运行程序曲线、U/f控制曲线），也可自行设置正反转及相应的起始时间与时间长度。

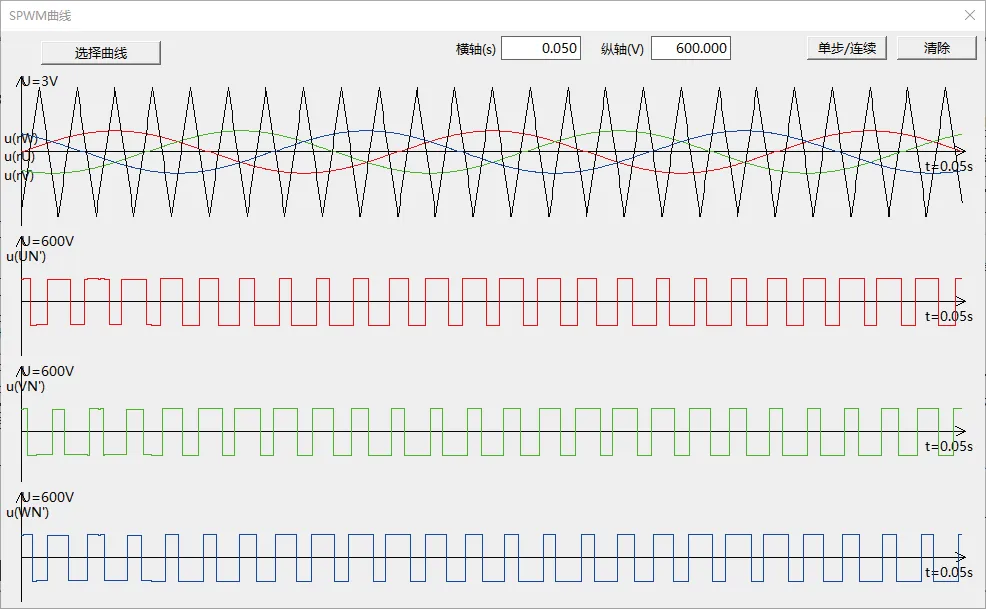

• SPWM曲线

用户可自定义程序输出曲线及查看SPWM曲线。

02  典型案例

• 并励直流发电机建压实验

• 他励直流电动机改变电枢电压时的人为机械特性实验

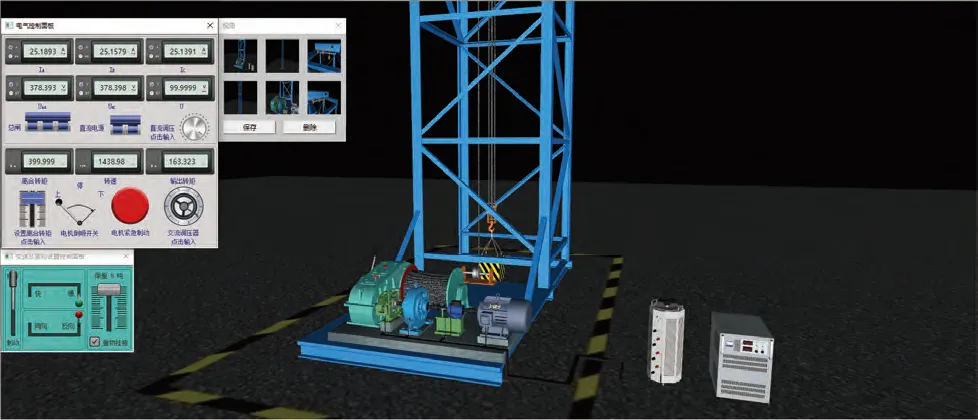

• 井字架起重实验

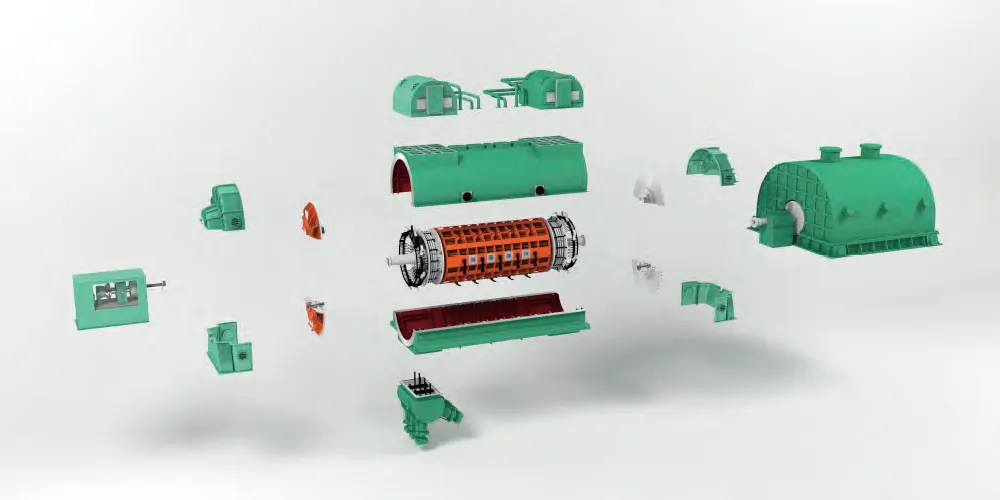

• 同步发电机结构认知

• 同步发电机并联运行实验

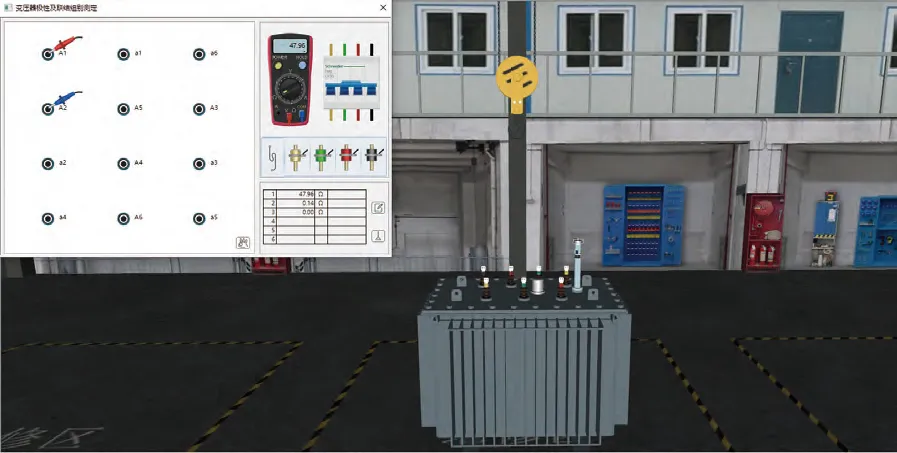

• 变压器极性及联结组别测定实验
