泥页岩地层特有的TIV各向异性特征， 其平行于层理方向的声波速度快于垂直方向的声波速度；在TIV地层中一般随着井斜角的增大，声波速度变快，声波时差减小。因此， 对于同一地层，声波测井获得的声波时差可能因井型不同而变化。在进行多井对比或采用声波时差进行孔隙压力分析及力学参数计算时，首先要将水平井的声波进行垂化，采用归一化的声波时差进行对比分析。

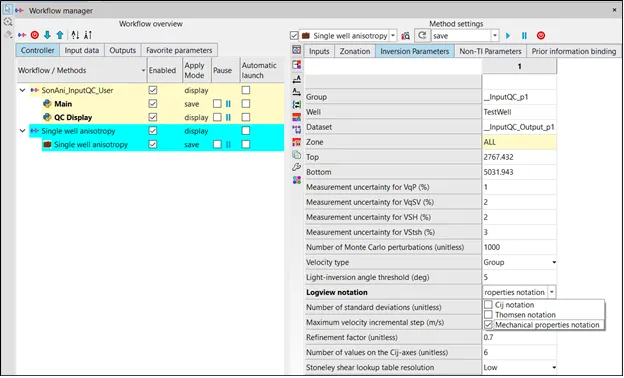

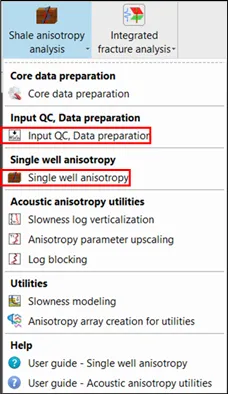

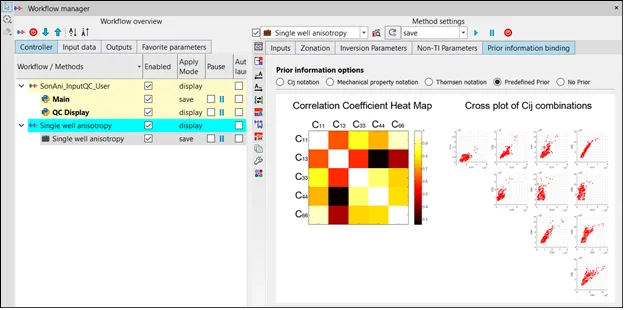

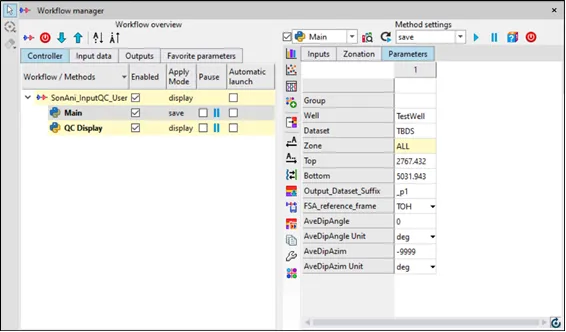

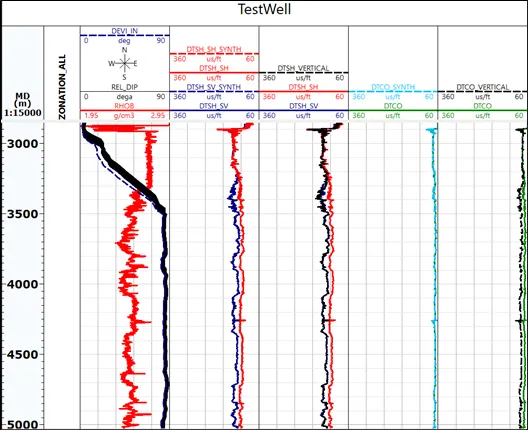

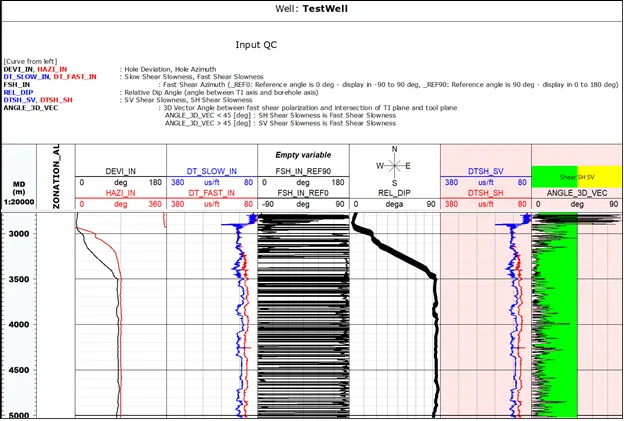

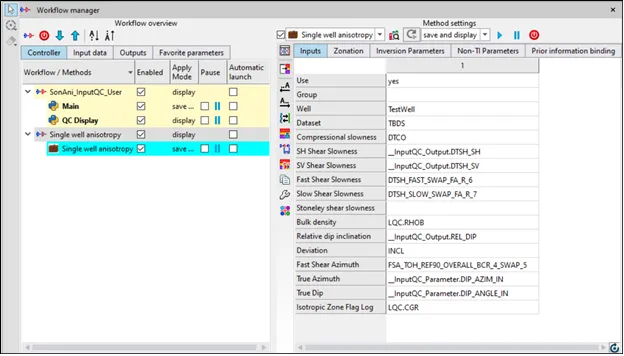

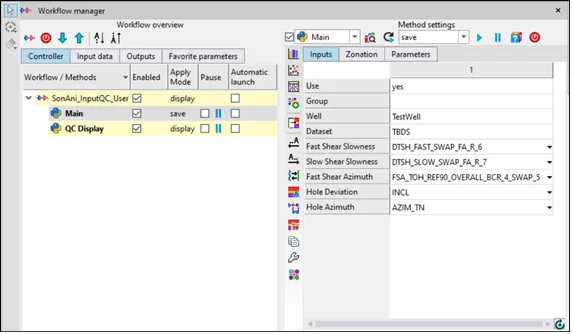

下面介绍如何采用Techlog 2021.2插件GAAS_Techlog2020_2021.1.3计算泥页岩地层的TIV各向异性参数，并反算地层垂直方向纵波来进行水平井声波的垂化。1.数据质量控制和数据准备。点击菜单Geomechanics >Shale Anisotropy Analysis > Input QC，Data preparation，拖入Testwell井下的TBDS数据集， 输入声波测井处理数据：快横波时差、慢横波时差、快横波方向，以及井筒的井斜和方位。2.修改Parameters里FSA_referenc_fram为TOH， AvgDipAngle和AvgDipAzim是地层平均倾角和倾向。3.运行得到如下结果，作为下一步单井各向异性分析输入数据。4.点击Single well anisotropy，打开新的工作流，拖入Testwell井中上步计算的输出数据集_InputQC_Output_p1。输入的参数包括：纵波，SH横波，SV横波，stoneley横波（直井必须输入，而水平井可选择性输入），密度及相对地层倾角等。5.在Inversion Parameters里保持默认参数，Logview notation中选择显示哪些成果数据，单井TIV各向异性输出参数主要包括三类：刚度矩阵参数Cij， Thomsen参数，以及力学参数。可以三组参数都选，也可以只勾选其中一组参数如力学参数。6.在Prior information binding里面有多种方法可选，如果有岩心实验数据，可以将其在这里做一个输入，作为模型的标定数据；如果没有，选择Predefined prior，充分利用软件内置实验参数作为标定数据。7.运行工作流，输出的结果包括Thomsen参数，刚度矩阵Cij和力学参数水平和垂直方向杨氏模量及水平和垂直方向泊松比等。图中所显示的为纵横波时差，其中DTCO_VERTICAL即为垂化后的纵波时差， DTSH_VERTICAL为垂化后的横波时差。从图中可以看出，水平井测得的纵波时差低于垂化后的纵波时差。
