夜雨聆风3000L系统JVL8
使用说明
科技赋能 智享未来
科技点亮生活 创新照耀未来
3000LJV8
一：产品参数
品牌：3000JVL普通系统(630A)
外观尺寸：160*90*32mm（高*宽*厚）
电压：18V 3A
材质：PP面板
二.系统配置
3000L系统适配 :
网口平台型号3000JVLW 分机3000MVLW

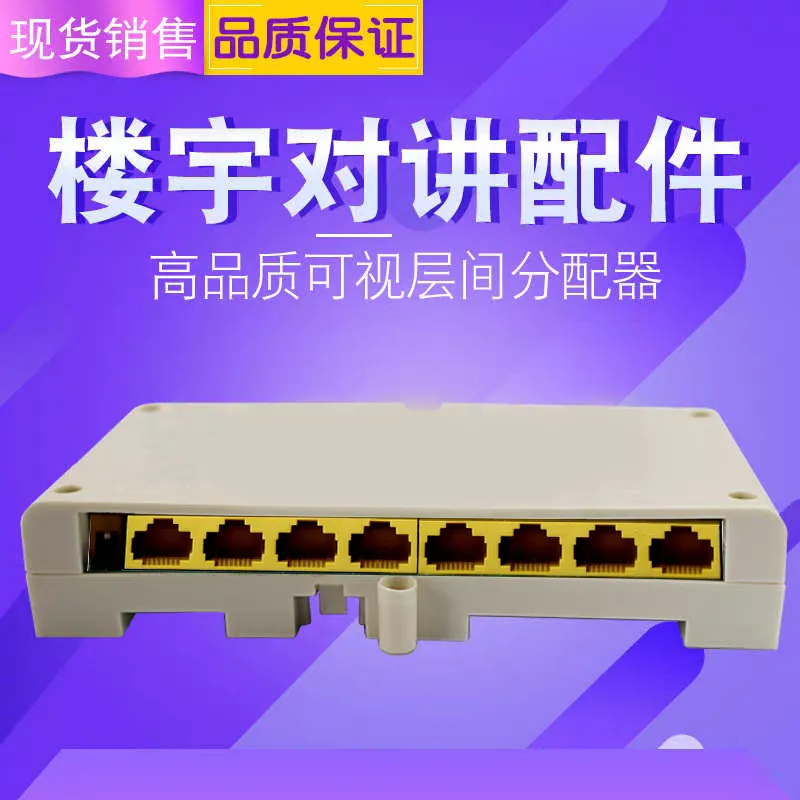

排线平台型号3000JVL 分机3000MVL
技术参数：
工作电压：DC18V
工作电流：静态300mA 动态600mA
环境温度：-30℃~+60℃ 环境湿度：<90%
频率响应：300～3400 Hz±3dB
最大容量：999户
房号设置
TECHNOLOGY
编码方式
3000系统新旧型号主机支持以上平台分机配套使用,版本112以上主机增加自动编码下发房号功能,设置房号时只须依照本栋房号规则,在主机上输入代码,即可对该栋房号设置.操作如下.
主机设置房号：
平台中间拔出针帽.所有平台必须是手拉手接线方式,完成接线后就可以进行房号设置.楼层按规律排列,不可以中断或跳层,房号也要有规律.
以下是不同户型的房号操作方式：
4层2户设置方式
（房号为101-102-201-202-301-302-401-402）
主机输入44#818258#2#完成.
代表1层2户（4层共用1个平台）
那么第1个平台的8个端口对应的房号为：
101、102、201、202，301、302、401、402……
第2个解码器对应
501、502、601、602、701、702、801、802……（以此类推）
编码设置完成,
主机按43#.
按此规则自动分发房号
注意每超过12台分机要加补充电源

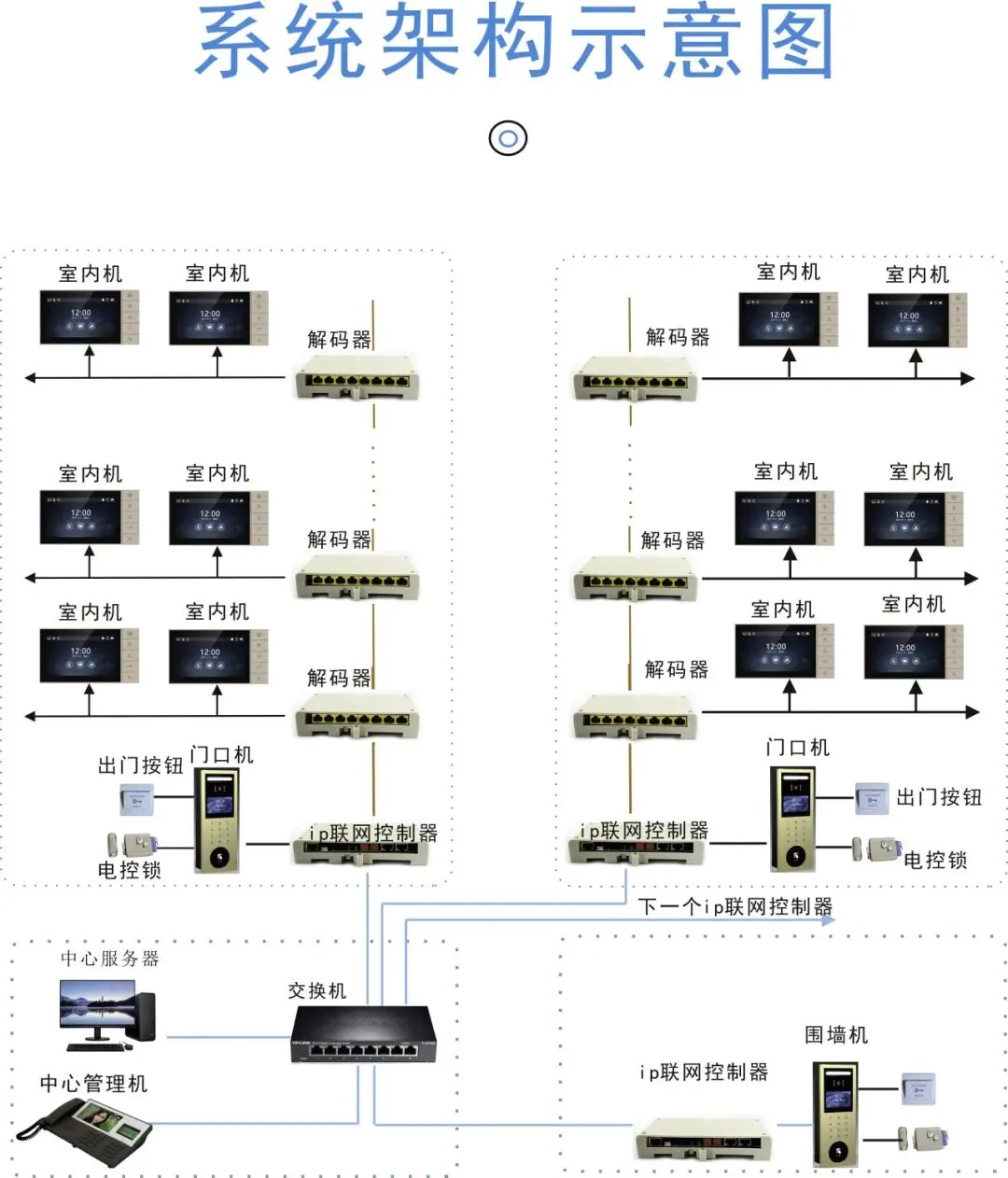

系统架构接线图：
2层4户设置方式
主机输入44#818258#4#完成.
（房号为101-102-103-104-201-202-203-204）
代表2层4户（2层用1个平台）
那么第1个平台的8个端口
对应的房号为：
101、102、103、104、201、202、203、204，第2个解码器对应
301、302、303、304、401、402、403、404，
……（以此类推）
编码设置完成,
主机按43#.
按此规则自动分发房号
特殊楼层设置（代表1层1户）
主机输入44#818258#1#完成.
代表8层1户（8层共用1个平台）
那么第1个平台的4个端口对应的房号为：
101、201、301、401、501、601、701、801，
第2个解码器对应
901-1001-1101-1201-1301-1401-1501-1601……（以此类推）
编码设置完成,
主机按43#.
按此规则自动分发房号
特殊楼层设置（代表1层8户）
4）主机输入44#818258#8#完成.
代表1层8户（1层用1个平台）
那么第1个平台的8个端口对应的房号为：
101-102-103-104-105-106-107-108
第2个解码器对应
201-202-203-204-205-206-207-208
……（以此类推）
编码设置完成,
主机按43#.
按此规则自动分发房号
从2楼开始
TECHNOLOGY
特殊房号使用说明
假如：起始楼层或房号(如2楼01起 )
①主机输入45#818258#0201#
（表示从2楼01户开始中）
如果是一层8户，则主机再需按44#818258#8#完成.
编码设置完成,
主机按43#.
按此规则自动分发房号
如果是一层2户，
则主机再需按 44#818258#2#
第一个平台的8个端口对应房号
201、202、301、302 、401、402、501、502
编码设置完成,
主机按43#.
按此规则自动分发房号
②主机输入45#818258#0201#
（表示从2楼01户开始中）如果是一层4户，则主机再需按 44#818258#4# 第一个平台的4个端口对应房号201、202、203、204、301、302、303、304
编码设置完成,
主机按43#.
按此规则自动分发房号
查看码方式：9997
中途如更换平台,可按43#重新分发房号,
加装分机通电5秒内把房号传给分机,
期间分机不要操作.
或主机按43#
二、分机编码设置房号(支持所有3000主机)
分机编码方式

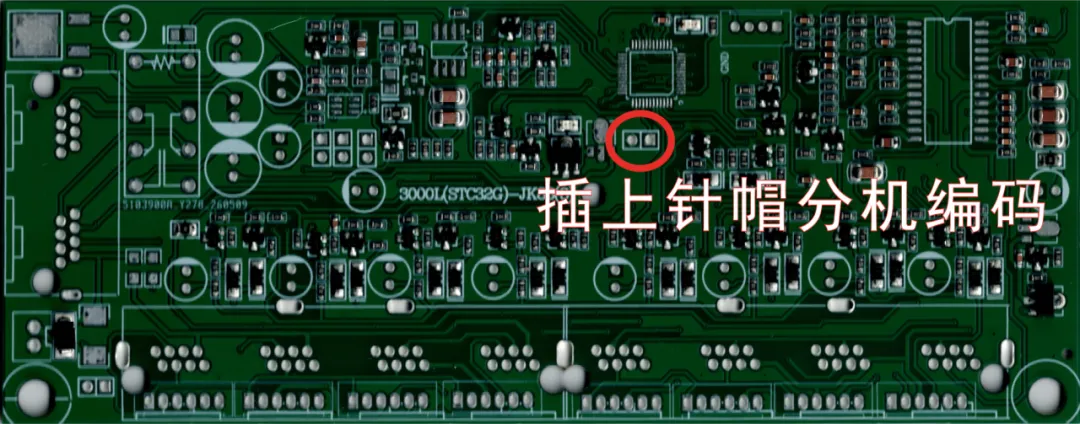

平台圆圈中间插上针帽（表示为分机编码）

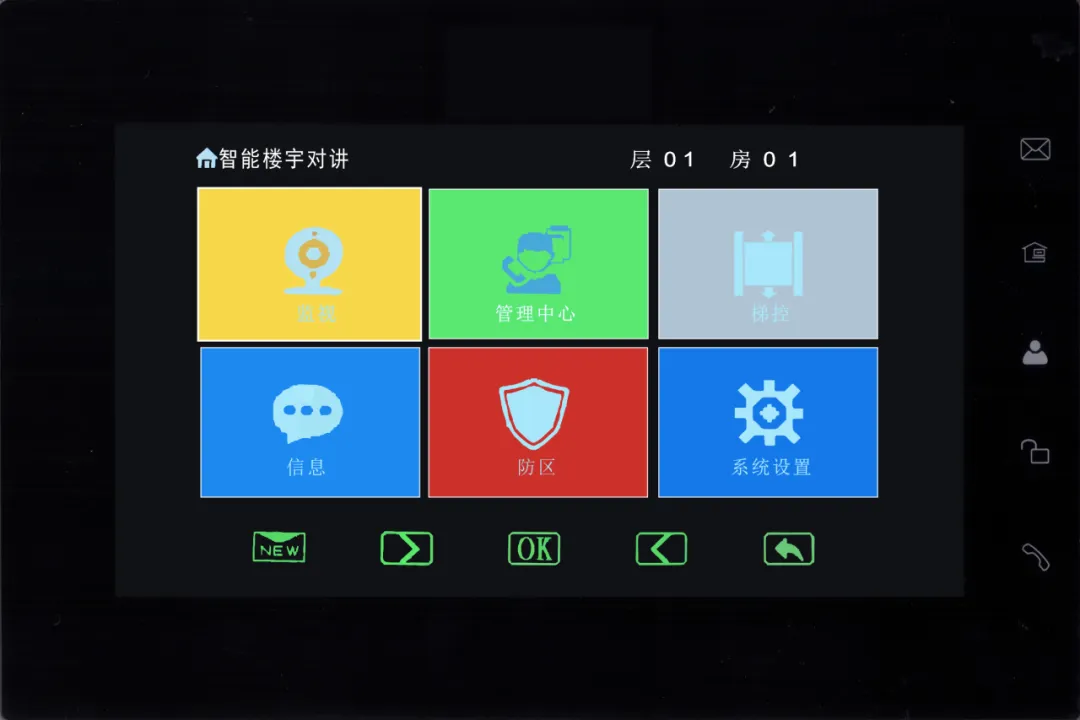

按“通话”键进入操作主界面，
按“呼叫’键
选择“系统设置”选项，
再按“监视”键确认进入。
再按“呼叫”键
或“开锁”键
选择“系统”
按“监视”键确认进入：
1、房号设置密码：
按2次“呼叫”键、
2次“开锁”键
2、进入层号设置：
按“呼叫”键层号向上增加.按“开锁”键向下减少.按“监视”键确认.
3、房号设置：按“呼叫”键房号增加，按“开锁”键房号减少，按“监视”键确认，按“通话”键返回。
4、操作完成后按“通话”键返回主界面（或不操作几秒后系统自动返回主界面）此时主界面上方会显示出你所编过的房号。
5、分机按监视键即可读出语音4位房号
差分视频设置
差分视频（Differential Circuit），也常被称为差动放大电路，是电子电路中一种非常核心且巧妙的电路结构。
简单来说，它的核心逻辑可以概括为八个字：“放大差异，抵消相同” 。它专门用来放大两个输入信号之间的差值，同时极力抑制两个信号中相同的部分（比如视频噪声、视频变化等） 。
为了让你更直观地理解，我们可以沿用之前在“电路差分”中提到的“菜市场听声音”的类比：
单端电路（普通电路）：就像只用一只耳朵听朋友说话，菜市场的环境噪音会严重干扰你的听觉。
差分电路：就像用两只耳朵听。左耳听到“朋友声音+噪音”，右耳也听到“朋友声音+噪音”。大脑（差分电路）把两边的信号一相减，相同的“噪音”就被完美抵消了，只剩下清晰的“朋友声音” 。
⚙️ 差分电路的核心工作原理
差分电路通常由两个完全对称的放大电路组成，它处理的信号分为两类：
差模信号（有用信号）：这是我们需要放大的真实信号。它是一对大小相等、但极性（相位）相反的信号。差分电路会对这种“差异”进行高倍率放大。
共模信号（干扰信号）：这是外界的干扰，比如电源波动、电磁噪声或温度漂移。这些干扰会同时、同等地作用在两根信号线上。由于差分电路最终输出的是两个信号的“差值”，这些相同的干扰在相减时会互相抵消，输出几乎为零 。
🌟 差分视频的三大核心优势
极强的抗干扰能力（高共模抑制比）
这是差分视频最大的优点。在楼宇对讲视频中，微弱的传感器信号极易受到电磁干扰。差分电路能有效滤除这些共模噪声，只提取出真实的视频信号差值，大幅提高信号的信噪比 。
有效抑制零点漂移（特别是温漂）
电子元器件（如晶体管）的特性会随温度变化而改变，导致电路在没有输入信号时输出也不为零（即零点漂移）。差分电路利用对称结构，让两边的元件受温度影响产生相同的变化，相减后温漂就被自动消除了，保证了电路的稳定性 。
更大的动态范围与更低的视频失真
相比普通的单端电路，全差分电路在相同的电源电压下，能提供双倍的信号摆幅（动态范围）。同时，理想对称的差分结构还能在数学上抵消掉信号中的偶次谐波失真，让视频信号更加纯净 。
单端视频设置

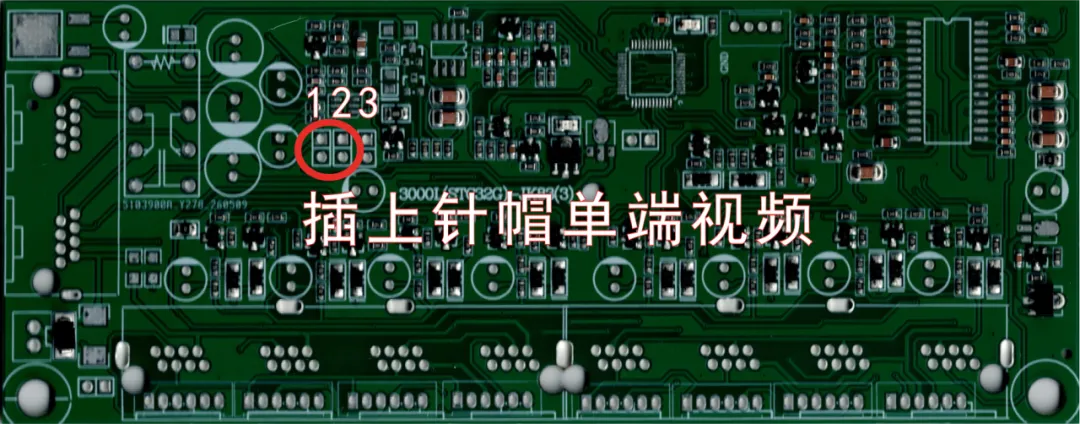

单端视频：即普通模式，把圆圈内1和2的端口短接针帽
差分视频设置

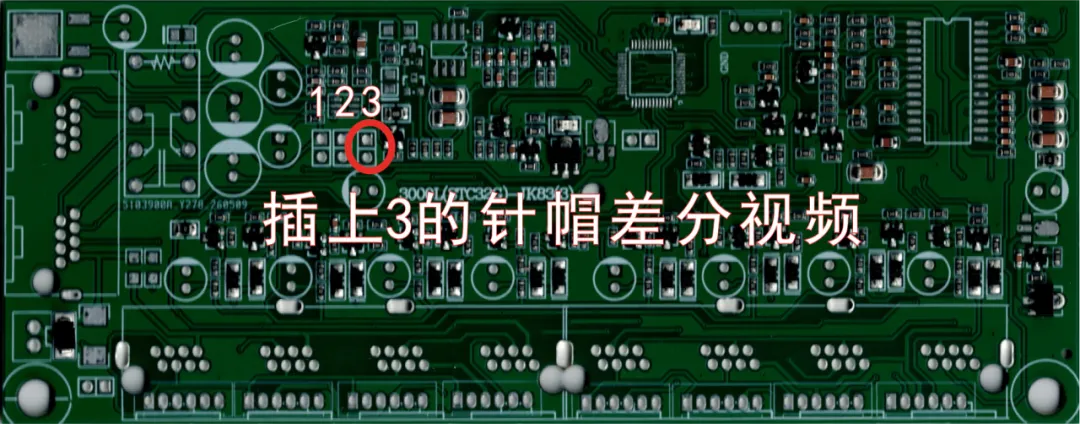

差分视频：把圆圈内3的端口短接针帽
差分视频主板上设置

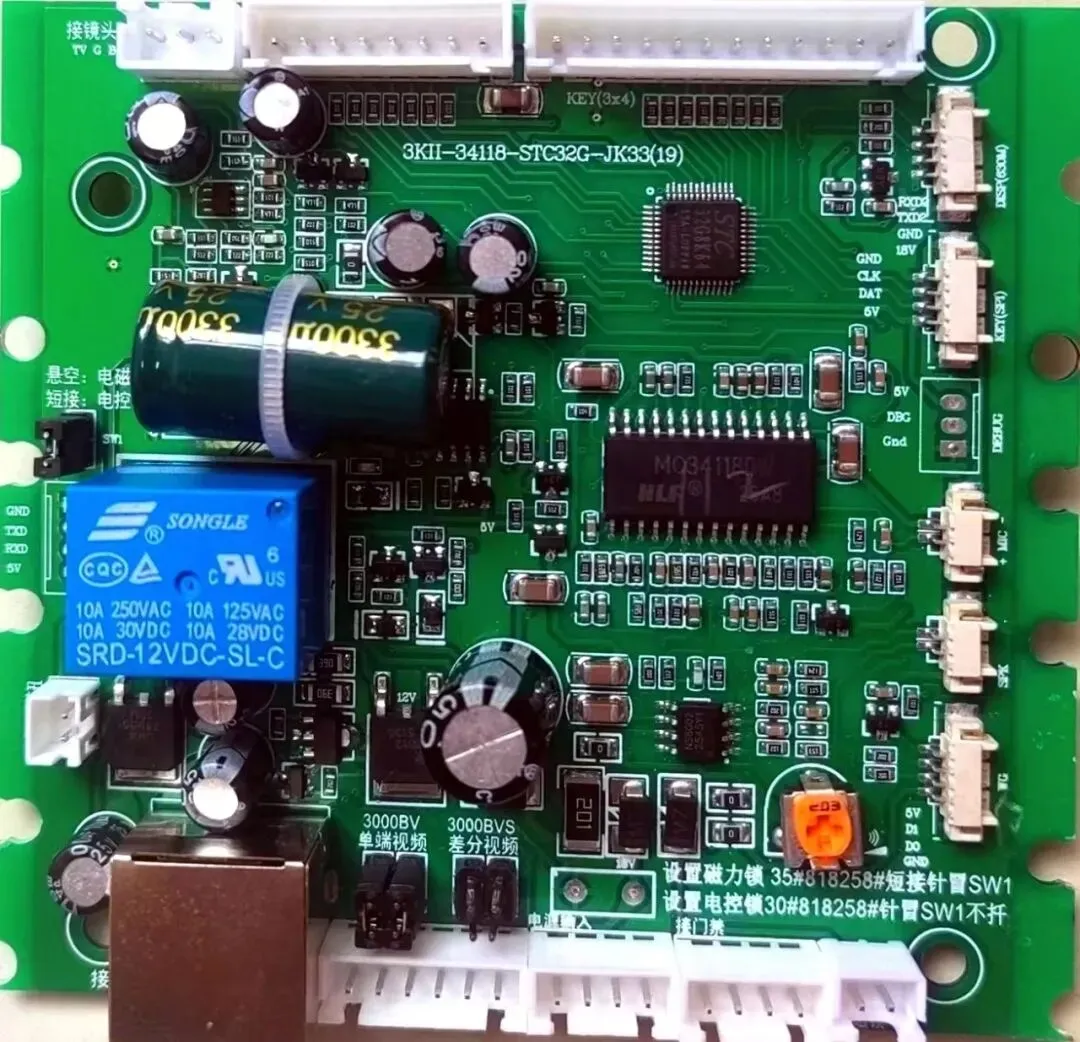

单端视频：如下图（12短路即可）

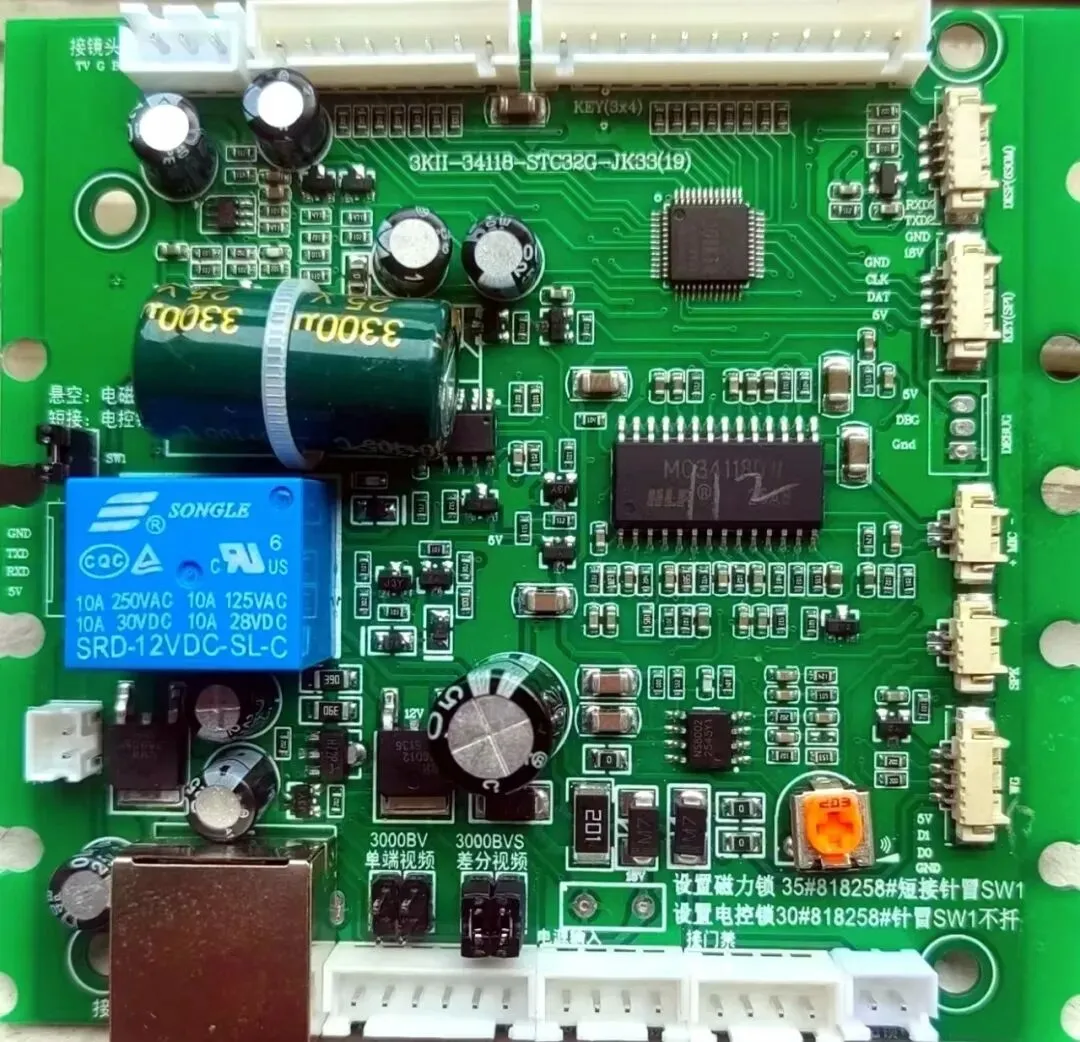

主板设置差分视频：如下图（34短路即可）
