昆仑技创Mcgspro组态软件_浮点数如何转16进制

在某些特殊场景下，需要把浮点数转化成16进制字符串发送给下位机，那么时候可以实现呢？最近研究了一下，还真能实现。Mcgspro组态软件提供了丰富的函数，本篇就介绍一下如何把浮点数转换成16进制字节数组和16进制字符串。下面就来介绍一下如何实现。

一函数介绍

1 函数名称：!SetSingleToByteArr(ByteArr,start,x)，具体说明如下：

!SetSingleToByteArr(ByteArr,start,x)函数意义： 对字节数组ByteArr中从start位置开始的内容进行填充，填充的长度为4字节，填充的内容为x，按4字节整数进行填充，字节数组位置计数从1开始参    数： ByteArr：字节型数组，被填充的字节数组start：整数，填充的首位置，从1开始x：浮点数，填充的内容返 回 值： 整数0：表示正常<0：表示失败-1：表示start的值小于1-2：表示start的值大于字节数组的长度-3：表示填充后的结果的某些位置超出ByteArr的长度-5：表示其它错误实    例： !SetSingleToByteArr (BA,1, 12.3) 则形成的字节数组的前四个字节为BASIC中单精度浮点数的内部表示

二使用方法

1 在实时数据库创建如下变量

浮点数1   浮点数类型strHex1   字符串类型start     整数

2 添加2个标签，2个输入框

第一个输入框关联浮点数变量【浮点数1】，第二个输入框关联【strHex1】用来显示转化结果，如下图：

3 添加一个按钮，用来执行转化脚本：

按钮上右键--脚本程序，脚本如下：

dim byteArr(4) as BYTEstart=1!SetSingleToByteArr(byteArr,start,浮点数1)!Hbyte2HStr(byteArr,strHex1)

三最终效果

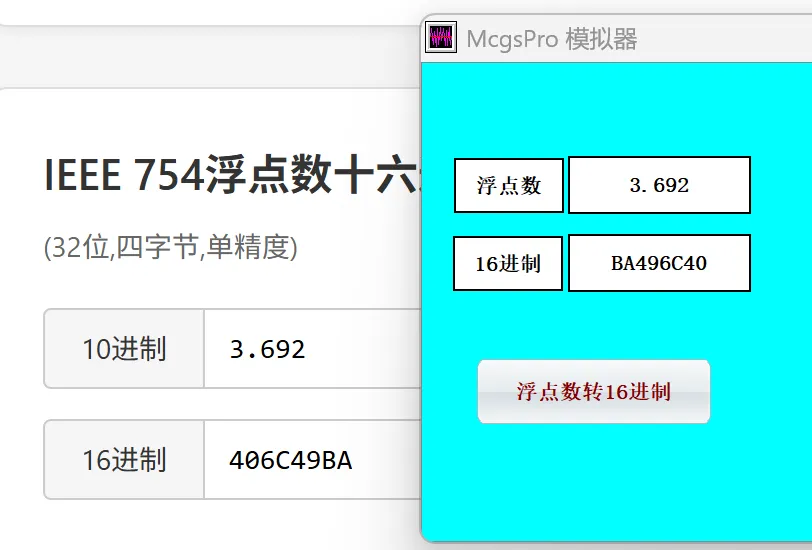

从网上找了一个转换工具，同时测试了一下，上面看结果似乎不一致，但是仔细看就会发现，在线工具转化的结果和屏转化的结果顺序是反的。

这个原因在于在线工具转化的结果是标准的大端格式，触摸屏转化的是小端格式，这个要注意一下。

赶紧打开组态软件测试一下吧！
