旋转蒸发仪使用说明

设备简介

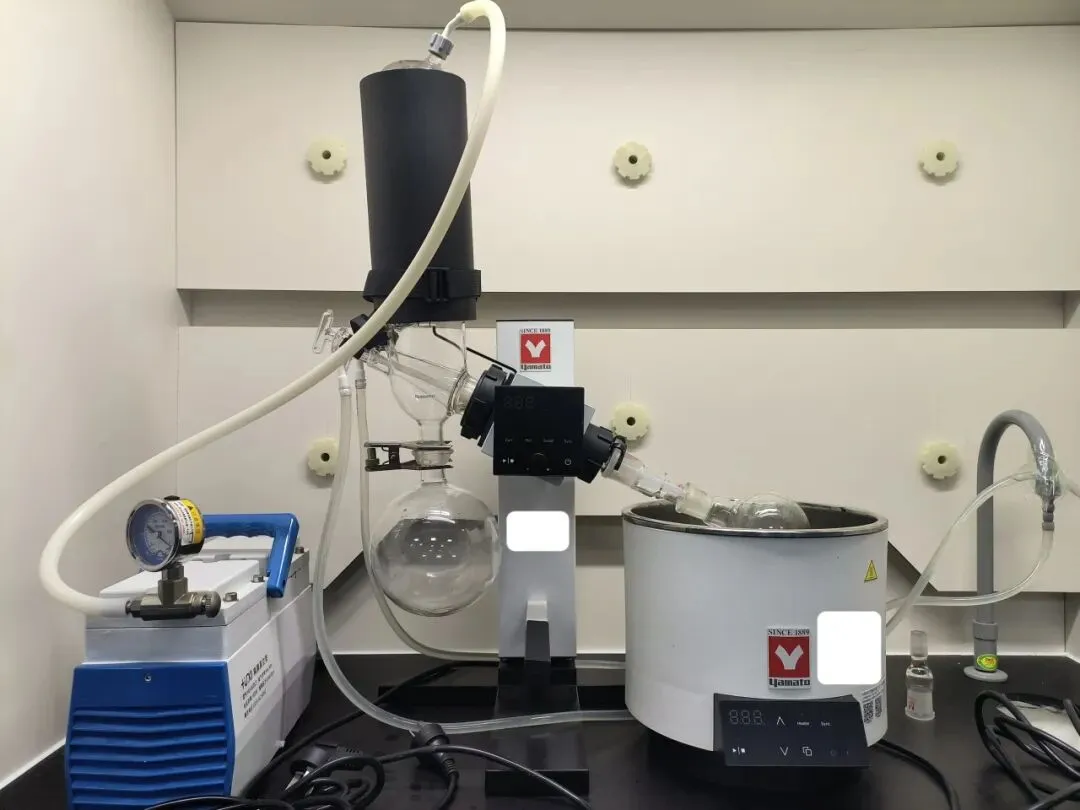

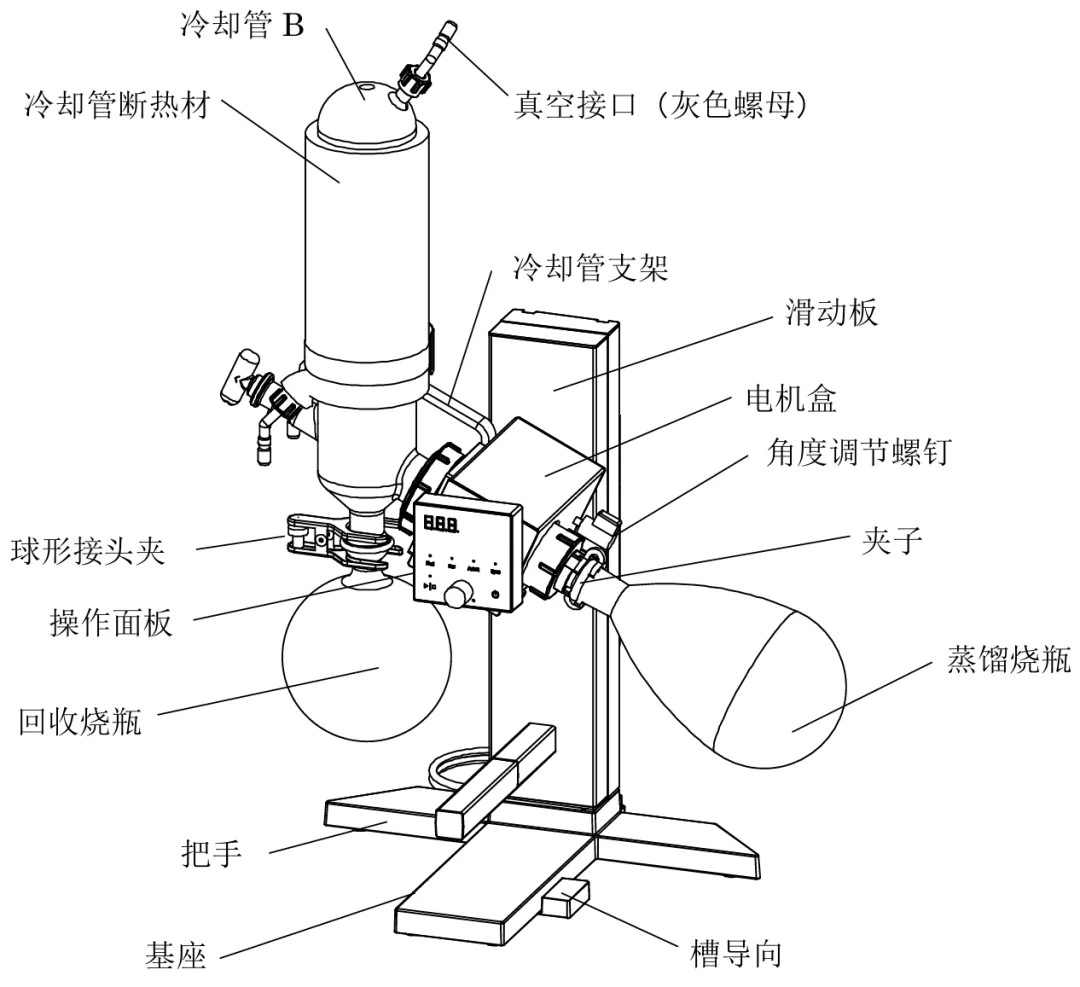

旋转蒸发仪RE212-B是雅马拓科学生产的实验室减压蒸馏、样品浓缩、溶剂回收专用设备，可在负压下快速蒸馏易挥发性溶剂，广泛用于萃取液浓缩、色谱接收液处理、反应产物分离纯化等场景。设备通过旋转成膜+减压低温蒸发+冷凝回收工作，适配不同容量烧瓶，满足多样品处理需求。

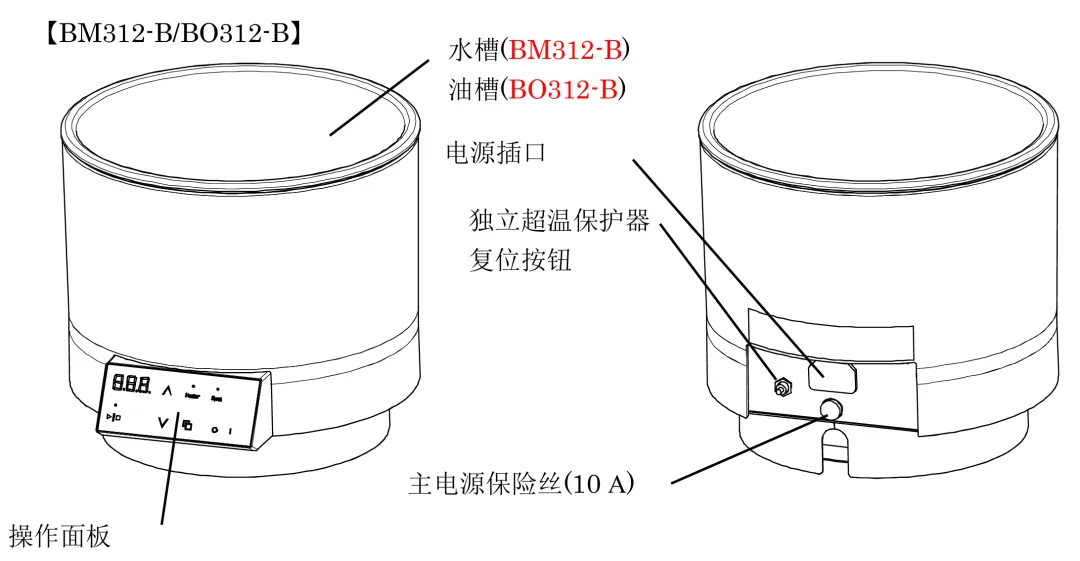

恒温槽（BM312-B水槽/BO312-B油槽）提供稳定、均匀的加热环境，精确控制蒸馏温度。水槽最高可达90℃，油槽最高可达180℃，可根据不同溶剂的沸点需求，选择合适的加热介质与温度，确保蒸馏过程高效、可控。

真空泵为系统提供稳定负压，有效降低溶剂沸点，实现低温快速蒸馏。既提升蒸发效率，又能避免热敏性样品因高温发生分解或变质，保障蒸馏过程的稳定性与安全性。

冷却水循环装置为冷却管提供持续、稳定的冷却水，将蒸发的溶剂蒸汽快速冷凝为液体，收集至回收烧瓶中，提高溶剂回收率，减少挥发损失。

开机前准备

1.确认主机、玻璃组件、冷却管、真空管路、冷却水管路完好无破损、无松动。

2.真空密封圈安装到位，无老化、变形。

1.将蒸馏烧瓶、回收烧瓶正确安装并用夹子固定牢固，防止旋转时脱落。

2.加料塞关闭，确保系统密闭性。

样品量不超过蒸馏烧瓶容积的50%，避免液体飞溅或突沸。

1.恒温槽内加水/油至合适液位（距槽口≥2cm）。

2.冷却水循环装置正常，管路连接正确。

3.真空泵油位正常，无泄漏。

启动设备

打开通风橱水龙头，开启冷却水循环装置，确认冷却水正常流动。

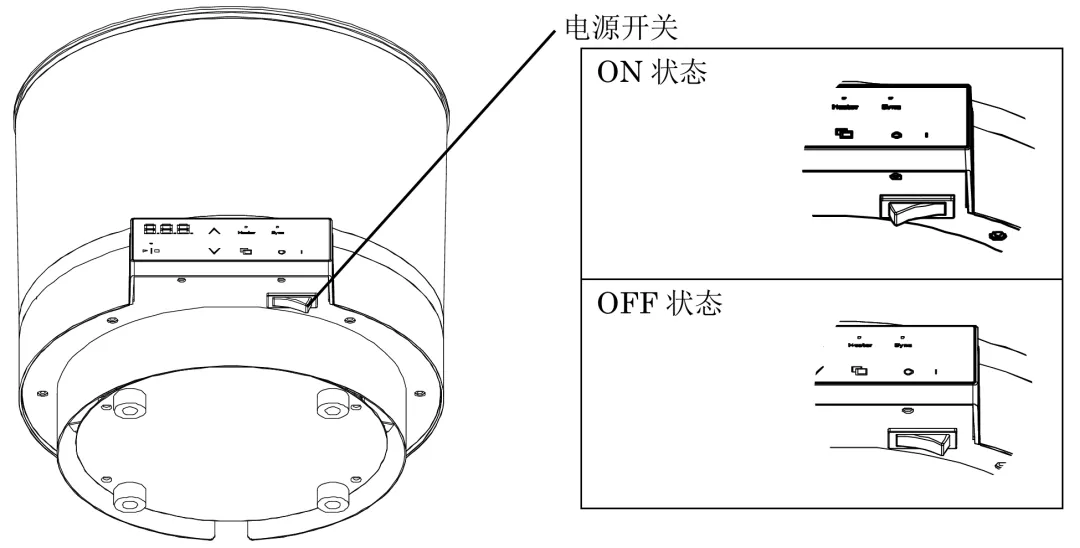

接通电源，按下操作面板下方的电源开关，启动恒温槽。控制面板显示显示软件版本后，显示测定温度。

1.按下Set键，显示器闪烁显示当前设定温度。使用∧∨键，设定成实验所需的温度。

【BM312-B】设定温度范围：0℃～90℃；【BO312-B】设定温度范围：0℃～180℃（油），0℃～90℃(水)； ※ BO312-B使用水的情况下，使用时的设定温度到90℃为止。

2.再次按下Set键，控制面板显示测定的温度。

长按Run/Stop键1秒钟，运行设备，开始加热。长按键1秒钟，运行设备，开始加热。

接通真空泵电源，按下设备后方的电源开关，打开真空泵，同时观察真空泵上方仪表盘，检查系统真空度。

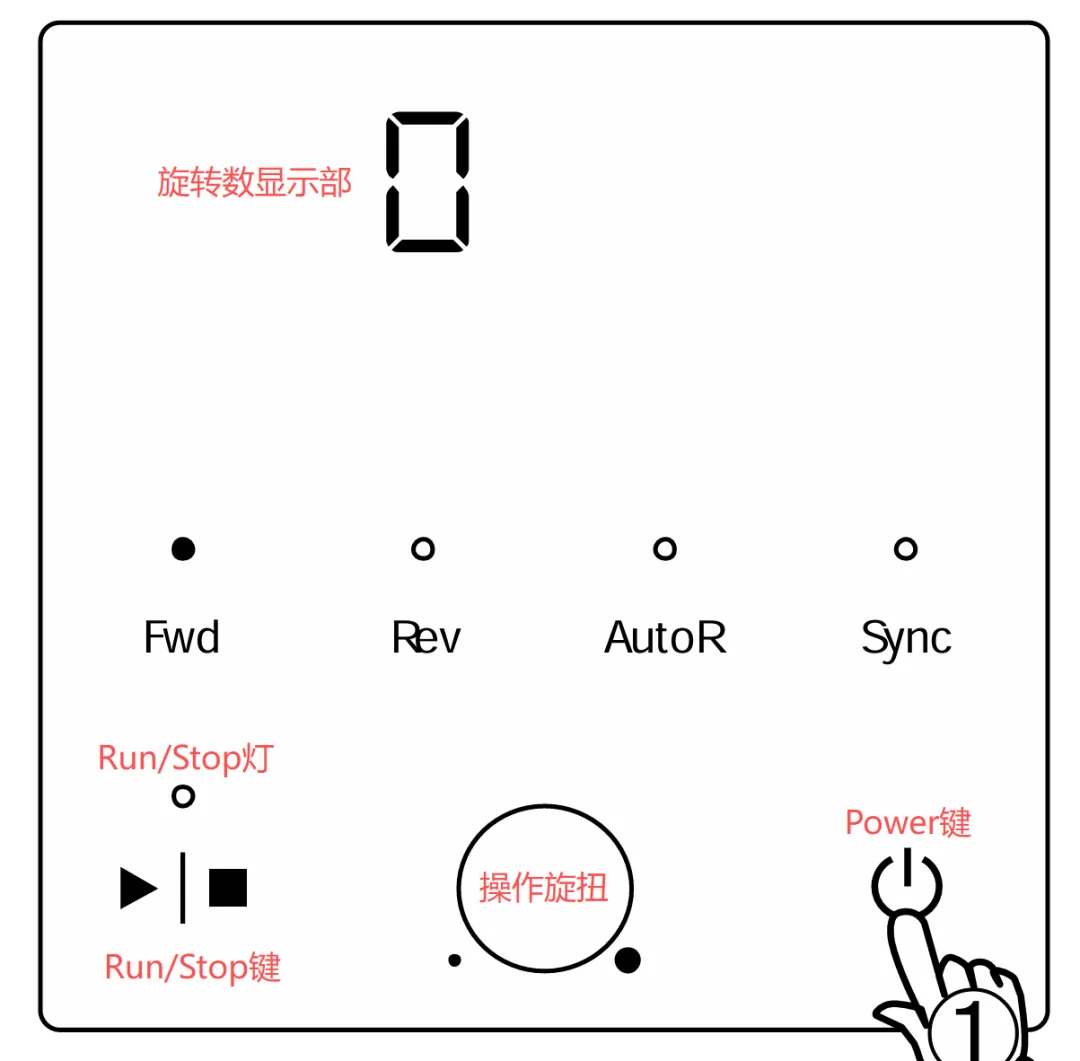

接通电源，按下旋转蒸发仪控制面板的电源键，启动设备。控制面板显示软件版本之后，显示当前的转数。

1.按操作旋钮，设定转数闪烁显示，随后旋转操作旋钮，设定成希望的转数（转数设定范围：5rpm～315rpm，缓慢旋转操作旋钮时，每次增减1，快速旋转时，每次增减10）。

2.设置完转速后，再次按下操作旋钮，确定转速（此时控制面板显示当前的转数， ※ 运行过程中可根据实际需要变更转数的设定）。

（默认正转Fwd，可跳过此步骤）

1.长按操作旋钮2秒进入用户设定。

2.旋转选择rot，按确认。

可选：F.ro正转、R.ro逆转、Ato自动反转。

长按Run/Stop键1秒钟，运行设备，烧瓶开始旋转。

缓慢松开千斤顶手柄，将蒸馏烧瓶浸入浴槽液体中，确保不碰底、不溅出。

1.观察溶剂蒸发与冷凝回收情况，调整转速、温度、真空度至最佳状态。

2.若出现暴沸、泡沫过多，立即提升烧瓶远离浴槽，降低真空度。

停机操作

1.长按旋转蒸发仪控制面板Run/Stop键1秒钟，停止烧瓶旋转。

2.旋转千斤顶手柄，升起烧瓶，脱离浴槽加热区域。

3.缓慢打开加料塞，破除系统真空，恢复常压。

4.按下真空泵后方电源，关闭真空泵电源，拔掉电源插头。

5.长按恒温槽控制面板Run/Stop键1秒钟，关闭恒温槽加热功能，拔掉电源插头，倒出恒温槽内溶液（水/油）。

6.关闭冷却水循环装置。

7.按下旋转蒸发仪电源键关机，拔掉电源插头。

8.待设备冷却后，拆卸玻璃组件，倒出回收溶剂，清洗干燥备用。

日常维护

1.彻底清洗蒸馏烧瓶、回收烧瓶、冷却管，避免残留样品污染。

2.擦拭主机及玻璃部件表面，保持干燥整洁。

3.检查真空密封圈、管路是否完好，发现老化及时更换。

1.每周：检查电源、插头、管路，清洁设备表面。

2.每月：检查真空泵油位、油质，必要时更换；检查恒温槽水质 / 油质，水槽清除水垢。

注意事项

1.使用时要先抽小真空，再开旋转，以防蒸馏烧瓶滑落；停止时，先停旋转，手扶蒸馏烧瓶，通大气，待真空度降到0.04MPa左右再停真空泵，以防蒸馏瓶脱落及倒吸。

2.恒温槽通电前必须加水,禁止无水干烧。

3.若出现真空度过低，应注意及时检查各接头，真空管，玻璃瓶的气密性。

4.旋转蒸发对空气敏感物质时，在排气口接一氮气球，先通一阵氮气，排出旋蒸仪内空气，再接上样品瓶旋蒸。蒸完放氮气升压，再关泵，然后取下样品瓶封好。

5.若样品粘度很大，应放慢旋转速度，最好手动缓慢旋转，以能形成新的液面利于溶剂蒸出。

6.设备保养前必须断水、断电、拔插头，待设备完全冷却。

7.严禁私自拆卸、改造设备。若仪器出现不正常的情况，请勿继续使用，及时报告管理人员，非专业人员不得擅自维修。
