夜雨聆风一、引言
1.1 软件架构的核心定义
软件架构（又称软件体系结构）是软件系统的顶层设计，是对系统结构、行为、属性的高层抽象，包含构成系统的构件、构件间的交互、构件集成的模式、以及指导上述设计的约束规则。该定义符合《系统架构设计师考试大纲》中对架构设计范畴的明确界定，是软考选择题、案例分析题的高频考点。
1.2 技术发展脉络
软件架构的概念演进经历了四个核心阶段：20 世纪 60 年代软件危机后，结构化设计阶段提出模块化、层次化思想，是架构的雏形；20 世纪 90 年代面向对象设计普及，逐步形成独立的架构设计方法论；1995 年 Philippe Kruchten 提出 4+1 视图模型，标志着架构描述方法的标准化；2000 年后，分布式架构、微服务架构等新兴架构风格的发展，进一步扩展了架构设计的内涵。
1.3 软考中的重要性
软件架构基础概念在软考高级系统架构设计师考试中占比约 15%，覆盖上午客观题、下午案例分析题两大题型，同时是论文写作的核心底层逻辑，掌握架构本质是后续学习架构风格、架构评估、分布式架构等知识点的基础。

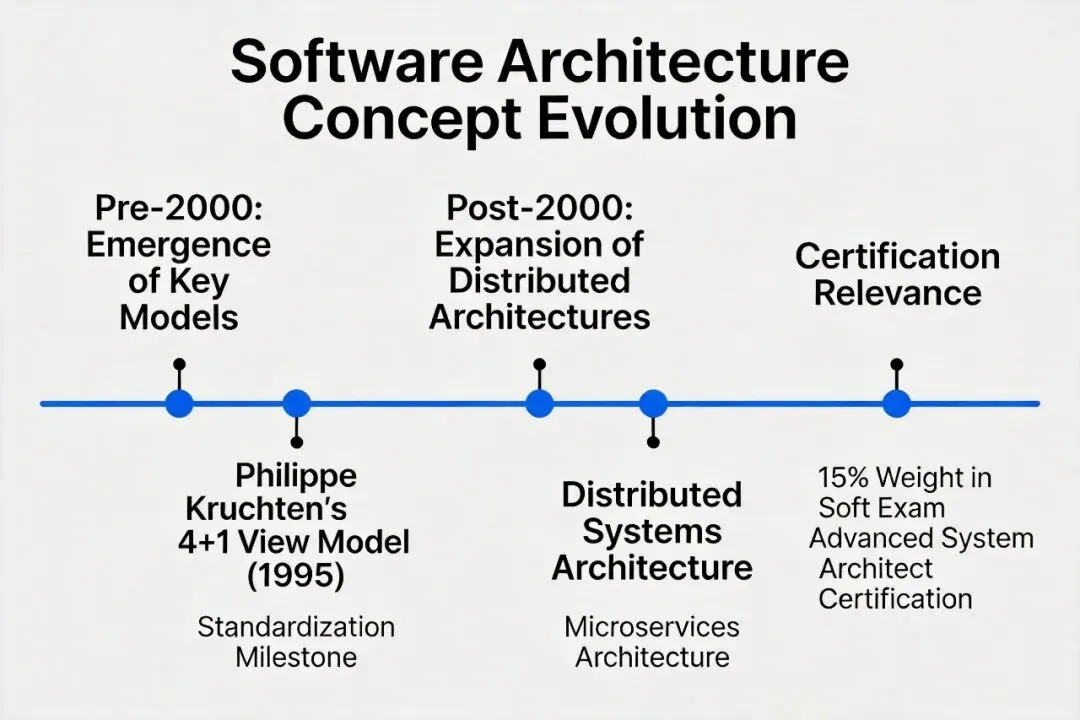

软件架构概念发展时间线图
二、软件架构的三大本质
2.1 系统的高级抽象
（1）定义与原理
软件架构是对系统复杂细节的高阶提炼，隐藏模块内部实现逻辑，仅暴露结构、行为、属性三类核心信息：结构信息指构件的组成与划分方式，行为信息指构件间的交互规则与调用逻辑，属性信息指系统的质量属性指标（如可用性 99.99%、响应延迟 < 100ms）。
（2）技术细节
抽象层次分为三个级别：业务级抽象关注系统的业务能力与边界划分，对应需求分析阶段的输出；系统级抽象关注模块、服务的划分与交互，对应概要设计阶段的输出；模块级抽象关注内部组件的接口定义，对应详细设计阶段的输出。
（3）实际案例
某电商平台架构设计中，架构师首先抽象出商品中心、订单中心、支付中心三大核心构件，定义各中心的交互接口与 SLA 指标，无需明确各中心内部的代码实现，即可完成整体系统的可行性评估。
2.2 领域的惯用模式
（1）定义与原理
架构风格是特定领域经过大量实践验证的通用设计模式，包含一组词汇表（如分层架构的表示层、业务层、数据层）和约束规则（如分层架构禁止跨层调用），是降低架构设计复杂度、提升系统可理解性的核心手段。
（2）技术细节
常见领域架构风格包括：金融领域通常采用事件驱动架构实现交易的可追溯性，互联网领域通常采用微服务架构支持业务的快速迭代，工业控制领域通常采用分层架构保障系统的高可靠性。
（3）优势与局限性
惯用模式的优势是降低设计风险、提升团队沟通效率，局限性是容易产生过度设计，需结合业务实际需求调整，不可生搬硬套。
2.3 需求的分配过程
（1）定义与原理
架构设计的核心是需求分配，即将功能需求、非功能需求拆解为具体的职责，映射到对应构件的过程，本质是通过职责划分解决系统复杂度问题。
（2）技术细节
需求分配遵循三个原则：单一职责原则，每个构件仅承担一类职责；高内聚低耦合原则，构件内部逻辑高度相关，构件间依赖最小化；关注点分离原则，不同类型的需求（如业务逻辑、日志采集、权限控制）分配到独立构件处理。
（3）实际案例
某银行核心系统架构设计中，将 “账户查询” 功能需求分配到账户中心构件，将 “查询响应延迟 < 200ms” 的性能需求分配到缓存中间件构件，将 “操作可审计” 的安全需求分配到日志中心构件，实现需求的清晰映射。
软件架构三大本质关系示意图
三、软件架构的四大核心作用
3.1 跨干系人的交流媒介
（1）定义与原理
架构是项目所有干系人通用的沟通语言，解决不同角色的信息差问题：客户关注业务能力是否满足需求，开发人员关注模块划分与接口定义，运维人员关注部署结构与可靠性指标，架构设计为所有角色提供统一的信息载体。
（2）技术细节
不同角色关注的架构信息维度不同：业务干系人关注逻辑视图与场景视图，技术开发人员关注开发视图与过程视图，运维人员关注物理视图。
3.2 质量属性的预测模型
（1）定义与原理
架构是系统质量属性的核心决定因素，在开发前通过架构分析即可预测系统的质量表现：例如采用分层架构可以提升可维护性，采用集群部署可以提升可用性，采用缓存架构可以提升性能。
（2）技术细节
质量属性预测可采用架构权衡分析方法（ATAM），通过评估架构设计对性能、可用性、可扩展性等指标的支持程度，在项目早期识别设计风险，避免后期大规模重构。
（3）实际案例
某社交平台在架构设计阶段，通过对消息队列选型、分片策略的分析，预测系统可支持每秒 10 万条消息的写入需求，后续压测结果与预测值偏差小于 8%。
3.3 系统演进的控制基础
（1）定义与原理
架构定义了系统的变更边界与规则，使需求变更的影响范围可评估、可控制：当业务需求发生变化时，仅需要调整承担对应职责的构件，无需修改整个系统。
（2）技术细节
架构演进遵循开闭原则，通过预留扩展点、定义标准接口的方式，支持系统功能的平滑扩展，避免修改核心逻辑。
3.4 团队协作的指导框架
（1）定义与原理
架构是团队分工的核心依据，不同模块的开发团队基于架构定义的接口规则并行开发，同时架构设计可作为新员工培训的核心材料，帮助团队快速理解系统整体逻辑。
（2）实际案例
某电商系统开发团队共 30 人，基于微服务架构划分为 12 个独立模块团队，各团队基于架构定义的接口契约并行开发，整体开发周期缩短 40%。
软件架构作用对应干系人映射图
四、经典架构描述方法：4+1 视图模型
4.1 模型核心设计思想
4+1 视图模型由 Philippe Kruchten 于 1995 年提出，核心是从不同利益相关者的视角出发，通过五个独立又相互关联的视图，完整描述复杂系统的架构，解决单一视图无法覆盖所有干系人需求的问题，是软考的高频考点，曾多次在案例分析题中要求结合场景设计不同视图的内容。
4.2 五大视图详解
（1）逻辑视图
主要受众：最终用户、功能设计人员 描述内容：系统的功能需求，即软件对外提供的服务能力，关注系统的静态功能结构 描述工具：UML 类图、状态图、实体关系图（ER 图） 实际案例：电商系统的逻辑视图包含用户、商品、订单、支付等核心实体类，以及各实体的关联关系、核心业务操作接口。
（2）开发视图
主要受众：后端开发人员、项目管理者 描述内容：软件模块的组织与管理结构，包括程序库、子系统、模块的划分与依赖关系，关注软件开发阶段的静态组织 描述工具：UML 组件图、包图、模块依赖图 实际案例：电商系统的开发视图划分为前端展示层、业务服务层、数据访问层、基础组件层四层，各层依赖关系为上层调用下层，禁止反向依赖。
（3）过程视图
主要受众：系统集成人员、性能测试人员 描述内容：系统的动态运行行为，包括并发控制、同步机制、通信协议、进程线程的调度逻辑，关注系统运行期的动态特性 描述工具：UML 序列图、活动图、并发流程图 实际案例：电商订单创建流程的过程视图包含用户请求接收、订单校验、库存扣减、支付回调等核心步骤，以及各步骤的异步处理逻辑、超时重试规则。
（4）物理视图
主要受众：系统运维人员、部署工程师 描述内容：软件构件到硬件基础设施的映射关系，包括服务器拓扑、网络配置、部署节点、通信链路，关注系统的物理部署结构 描述工具：部署图、网络拓扑图、机房布局图 实际案例：电商系统的物理视图包含华东、华南两个可用区，每个可用区部署 Web 服务器集群、应用服务器集群、数据库集群，集群间通过负载均衡设备实现流量分发。
（5）场景视图（+1 视图）
主要受众：所有项目干系人 描述内容：通过一组核心用例将上述四个视图关联起来，验证架构设计的完整性与合理性，是架构设计的驱动与验证核心 描述工具：用例图、场景流程图 实际案例：电商系统的场景视图包含用户下单、商品搜索、支付回调三个核心用例，每个用例的执行流程覆盖逻辑视图、开发视图、过程视图、物理视图的对应构件，验证架构是否满足业务需求。

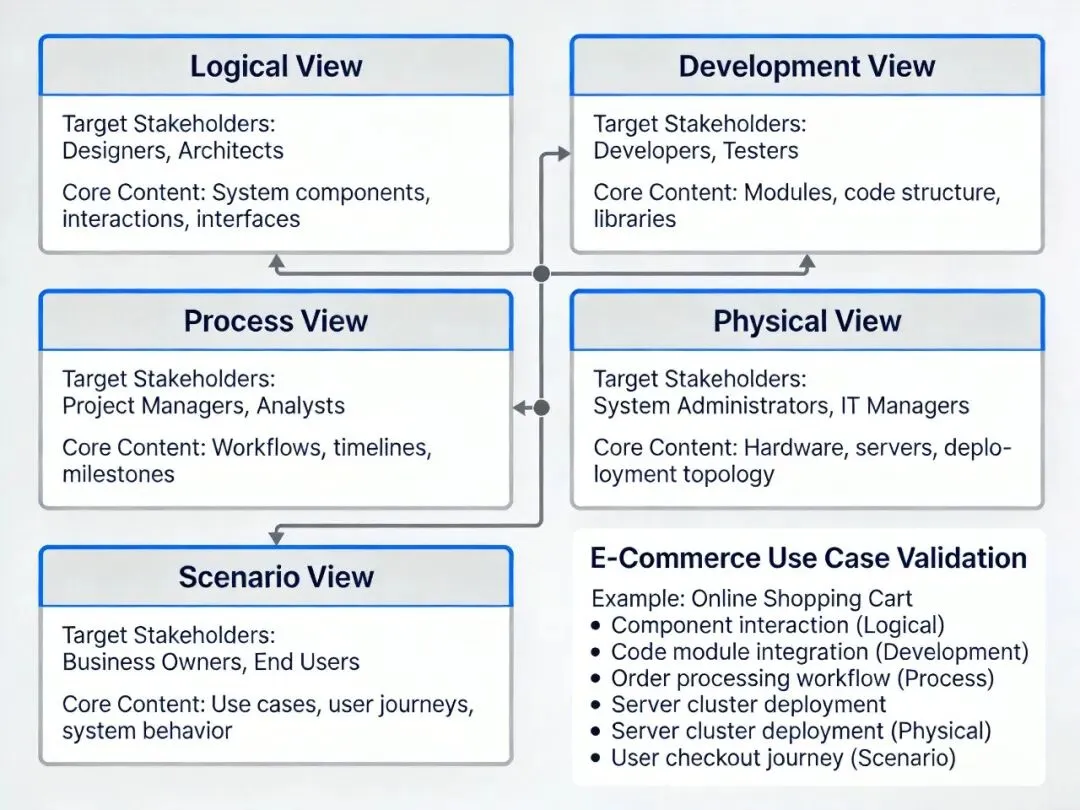

4+1 视图模型整体结构与对应关系图
五、架构描述语言（ADL）核心要素
5.1 ADL 的核心定义与发展
架构描述语言是用于形式化、精确描述软件架构的专用语言，区别于自然语言、UML 等半形式化描述工具，ADL 具备严格的语法与语义规则，支持架构的自动化分析、验证与仿真。ADL 起源于 20 世纪 90 年代，典型实现包括 Aesop、C2、Rapide、ACME 等，其中 ACME 是行业通用的标准 ADL，被 OMG 纳入架构描述规范。
5.2 三大核心构成要素
（1）构件
定义：系统中独立的计算单元或数据存储单元，是架构的基本组成元素 技术细节：构件具备明确的接口（提供接口、请求接口）、内部状态、以及质量属性约束，粒度可大可小，小到一个功能模块，大到一个独立的微服务 实际案例：电商系统中的商品中心、订单中心、Redis 缓存、MySQL 数据库均属于构件。
（2）连接件
定义：用于构件之间交互建模的构造块，定义构件间的交互规则与通信方式 技术细节：常见连接件类型包括同步调用（REST 接口、RPC 调用）、异步消息（消息队列）、数据流管道、共享内存等，连接件负责实现构件间的通信、路由、转换、容错等逻辑 实际案例：微服务架构中的 Spring Cloud Gateway、Kafka 消息队列、Dubbo RPC 框架均属于连接件。
（3）架构配置
定义：描述构件与连接件连接关系的拓扑结构，定义架构的整体组成与运行规则 技术细节：架构配置需满足一致性约束，包括接口匹配约束（构件提供的接口与连接件要求的接口类型一致）、连接合法性约束（符合架构风格的连接规则，如分层架构禁止跨层连接）、行为一致性约束（构件交互的时序与逻辑符合业务规则）
5.3 ADL 与 UML 的对比分析

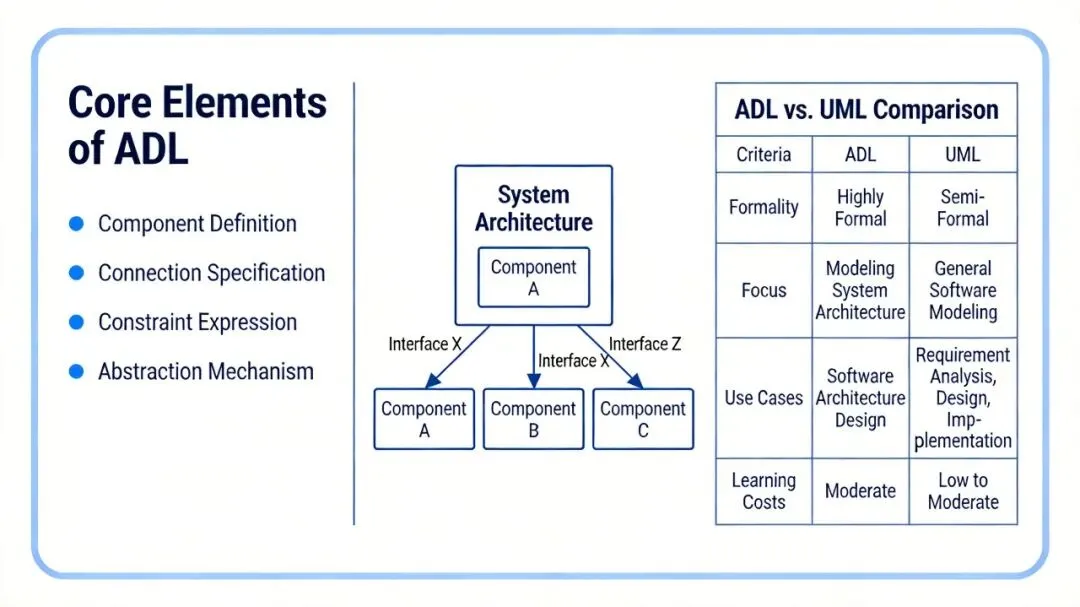

ADL 核心要素组成与架构拓扑示例图
六、软考考点总结与实践建议
6.1 考试高频考点提炼
客观题考点：软件架构的三大本质、4+1 视图模型各视图的受众与内容、ADL 的三大核心要素，该部分知识点占选择题分值约 3-5 分 案例分析考点：结合具体业务场景，设计架构的 4+1 视图内容，或分析架构设计存在的问题，该部分通常占案例分析题分值 15-20 分 论文考点：架构设计过程中如何应用 4+1 视图模型提升设计质量，或结合项目说明架构在需求分配、演进控制中的作用
6.2 易错点提示
混淆逻辑视图与开发视图：逻辑视图关注功能需求，面向用户；开发视图关注模块组织，面向开发人员 忽略场景视图的作用：场景视图是连接其他四个视图的核心，不是独立的额外视图，而是架构的验证与驱动要素 误将 UML 等同于 ADL：UML 是通用建模语言，ADL 是专门用于架构描述的形式化语言，二者范畴不同
6.3 实践应用最佳实践
架构设计优先输出 4+1 视图，确保覆盖所有干系人的需求，避免仅绘制分层框图的简单设计 非高可靠领域优先采用半形式化的 UML + 自然语言描述架构，降低团队沟通成本；金融、航空等领域可采用 ADL 进行形式化描述，提升架构正确性 架构设计必须明确需求到构件的映射关系，避免架构设计与需求实现脱节
6.4 学习路径建议
第一步：掌握架构基本概念与 4+1 视图模型，完成历年软考相关真题练习 第二步：学习常见架构风格的适用场景与设计方法，结合实际项目输出架构视图 第三步：掌握架构评估方法，能够基于架构设计预测系统质量属性，识别设计风险
