夜雨聆风在AI重构代码、自动生成设计的今天，很多工科人陷入了深深的职业焦虑：我的岗位会不会被AI取代？
但在芯片与硬件的底层世界里，有一个岗位不仅没被AI“抢饭碗”，反而因为AI硬件（如服务器、智驾芯片）的爆发，人才缺口越来越大——它就是PCB设计工程师。
为什么PCB设计是AI难以替代的“铁饭碗”？AI擅长处理标准化的数据，但PCB设计是一场复杂的“物理博弈”。它不仅要连通电路，更要解决信号完整性（SI）、电源完整性（PI）和电磁兼容（EMC）等物理难题。一块高速板子的布局布线，需要考虑散热、结构干涉、生产工艺（DFM）以及昂贵的试错成本。这些需要结合物理空间、工程经验与工艺极限的综合判断，恰恰是AI目前无法逾越的鸿沟。
行业爆发，人才却断层随着5G通信、新能源汽车、AI服务器的飞速发展，企业对PCB工程师的要求早已不是“会画线”那么简单。能设计高速多层板、懂仿真、能解决EMC问题的PCB工程师，在市场上简直是“一将难求”，薪资更是水涨船高。
拒绝纸上谈兵，来成电国芯练就“实战硬功”很多初学者或转行者最大的痛点在于：软件操作都会，但一上手真实项目就废，不懂工艺、不懂规则，设计出的板子根本没法生产。
为了打破这一僵局，成电国芯西安校区重磅推出的PCB设计工程师实战班。我们不培养只会点鼠标的“绘图员”，只培养能独立交付项目的“工程师”。
成电国芯凭什么让你3个月学会学好
因为我们不做大班放羊，只做8–12人精品小班
市面上很多培训大班几十人一起上，讲师顾不过来，问题攒一堆，零基础很容易掉队。
我们坚持：
小班制｜限额8–12人｜精品教学｜人人被重视
✅讲师全程盯进度，不会的当场解决，不遗留问题
✅实操一对一指导，布线、规则、封装、出错点当面纠正
✅作业逐一批改，项目逐个评审
✅学习节奏量身调整，快的能多做项目，慢的能跟上吃透
真正做到：
听得懂、学得会、画得对、用得上、面得上、拿得下offer。
不止教软件！
我们从根上把你培养成PCB设计工程师
很多培训只教：画封装→连线→出Gerber。
企业要的却是：懂原理、会高速、能量产、不出错的工程师。
我们全套体系全覆盖，一步不省：
🔹电路基础理论：电阻/电容/电感/电源/时钟/接口/传输线...
🔹完整PCB设计流程：建库→原理图→布局→布线→优化→输出

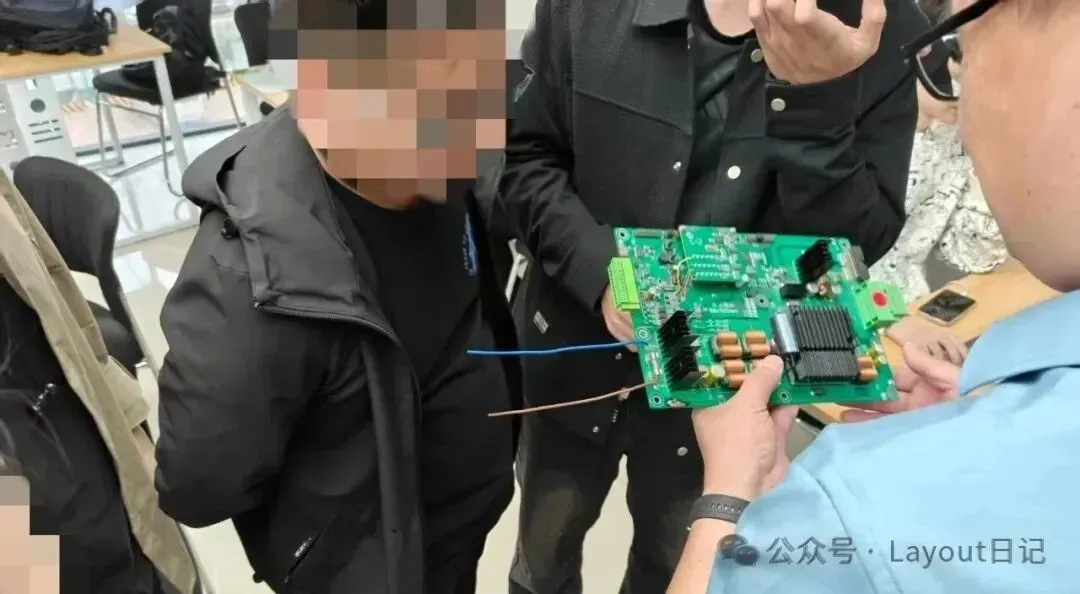

🔹全程实物教学：每块重点项目都有实物对照，看得见摸得着
🔹高速设计：阻抗控制、差分对、等长、拓扑
🔹SI信号完整性+PI电源完整性+EMC电磁兼容
🔹DFM可制造性设计：一次投板成功，不返工、不浪费
🔹企业规范、文档习惯、量产思维
学完你不是“画板员”，是能进企业直接干活的PCB设计工程师。
3个月做6–10个真实项目！
简历直接碾压同龄人

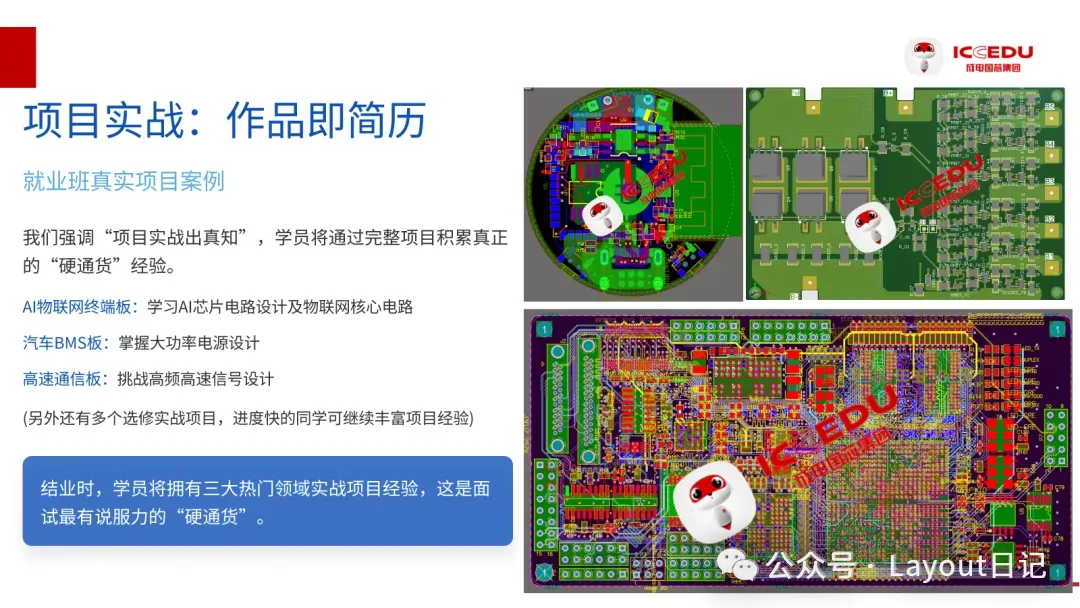

我们拒绝纸上谈兵！课程围绕三大热门领域真实项目展开：

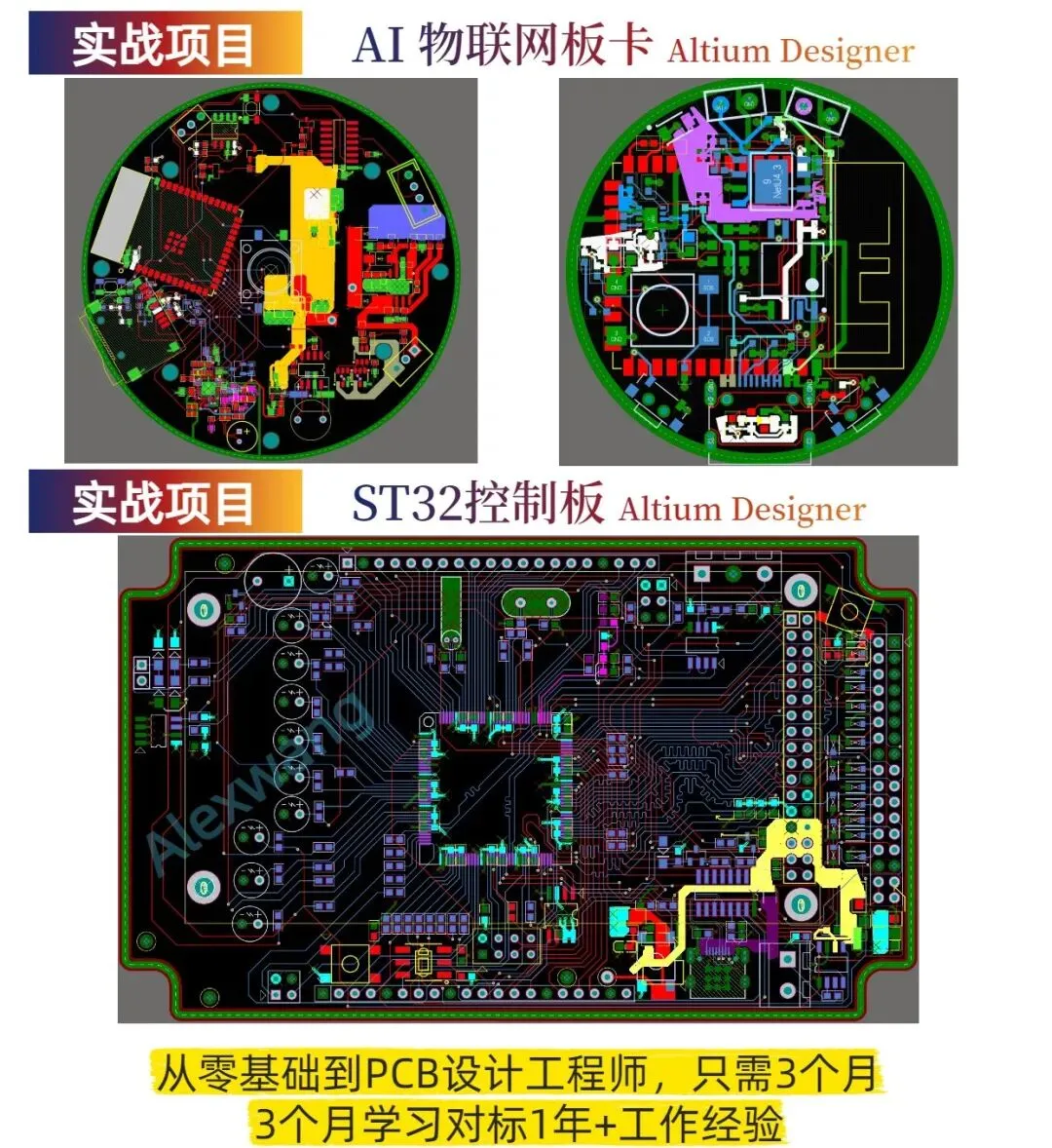

- AIoT智能终端板（4层）：掌握ESP32、传感器、无线通信设计

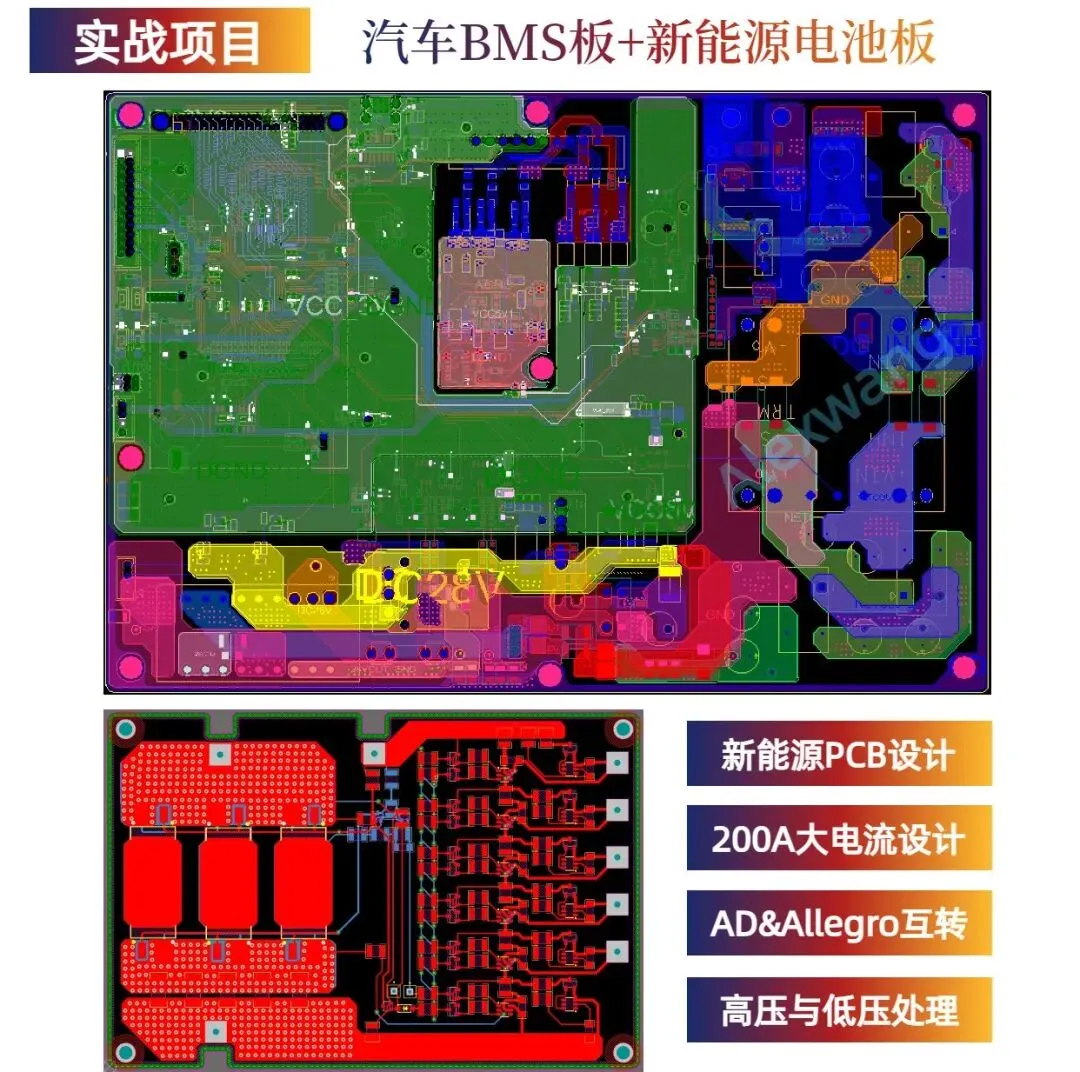

- 新能源汽车BMS主板（6层）：学习200A大电流、车规级可靠性设计
- 高速通信板（12层）：实战DDR3、千兆网口、PCIe等高速信号设计
结业即拥有3个（以上）可写进简历的完整项目作品集——这是你面试时最硬的“敲门砖”！
我们在3个标配项目外，根据进度额外再加3–7个实战项目，最终每人完成：
6–10个实战项目
包括：
✅4层AIoT物联网板（消费电子/智能硬件）
✅6层汽车电子BMS板（新能源方向）

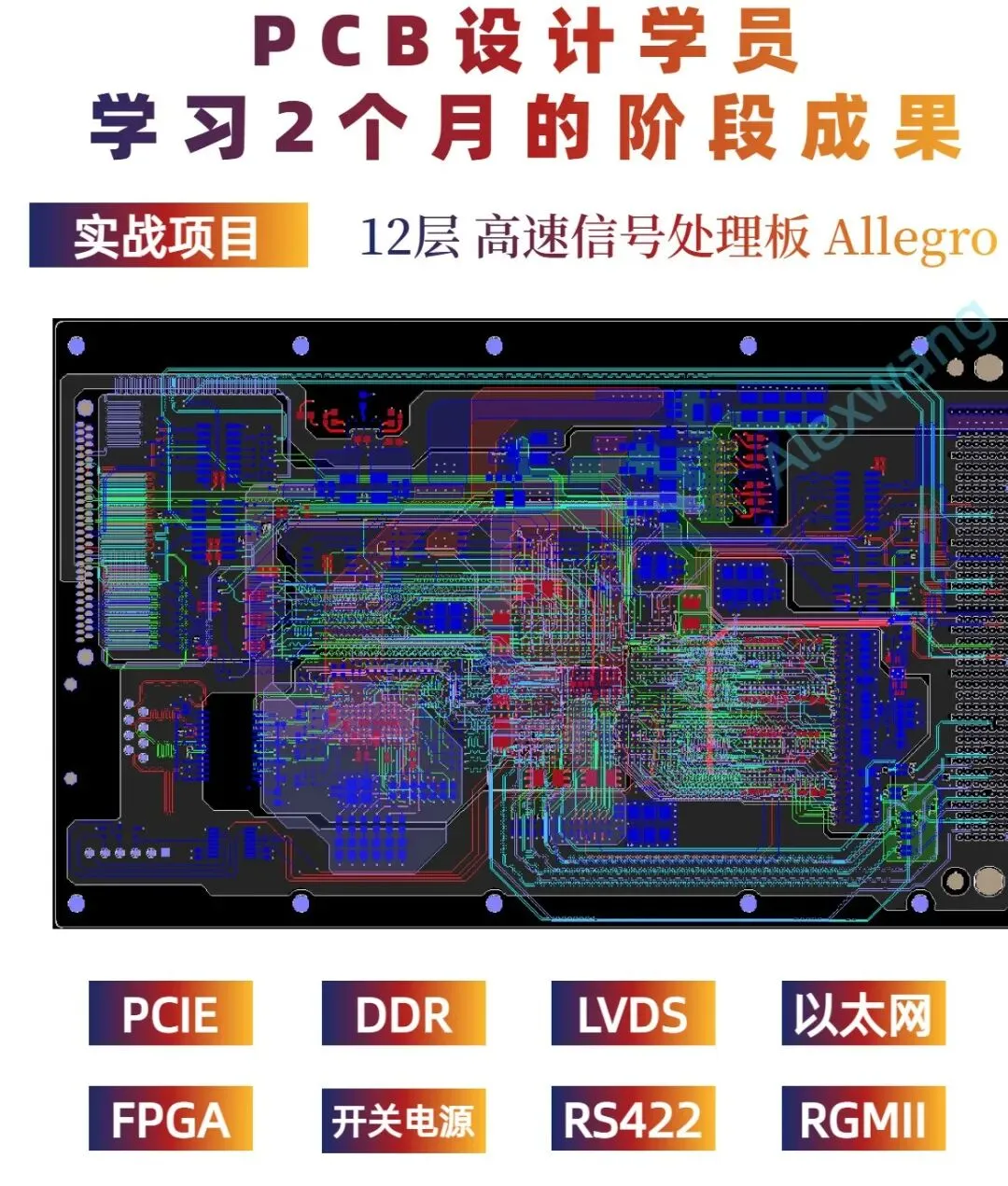

✅12层信号处理板（DDR/LVDS/千兆以太网/PCIE）
✅SOS物联网板
✅MCU控制板
✅6串电池200A大电流板
✅8层光通信板（光模块、网口）
✅10层高速通信板（DDR、SATA、HDMI）
✅12层高速背板
✅协同实战板
……
全部是企业真实项目，3个月练出别人1–2年的项目量。
正是这种“干中学、学中干”的实战模式，加上8-12人的小班环境，让讲师可以照顾到每个学员的进度，及时纠正错误、解答疑问。
学员学习效果真实可见
小班限额8–12人！
1.电子/通信/自动化/机电应届生
不想卷烂大街岗位，一毕业就进硬科技、拿稳定高薪。
2.工作1–3年想转行的职场人
薪资低、没前景、没壁垒，想转行进入PCB高薪赛道。
3.硬件助理/测试/维修/装配
想升级核心设计岗，涨薪快、地位高、越老越吃香。
零基础可学｜无经验可学｜理工类专科及以上即可
6月22日开班，错过再涨1000
🔥本期学费：8990元
🔥下期（秋季班）涨价至：9990元
小班仅招8–12人，报满立刻封班
上课地点：西安市长安国际企业总部4号楼
咨询报名与课程大纲获取：王老师15389068610
