七步走:DIP手插件完成波峰焊接

七步走:DIP手插件完成波峰焊接

一、适用范围

适用于DIP手插件产品波峰焊接工艺,不适用于SMT元件直接波峰焊接场景。

二、产品工艺分析与生产流程确认

2.1生产模式评估

生产优先采用整板模式,提升生产效率与板面焊接一致性。
若PCB工艺边、与插件元件有干涉,需分板作业

2.2波峰焊治具评估

a.单面SMT+背面DIP引脚焊接:
板厚≥1.2mm,板材刚性良好,可免工装生产;
板厚<1.2mm,高温易翘曲变形,必须使用专用波峰焊治具生产,防止形变引发虚焊、元件偏位(结合产品确认,不能一味按数据来定义是否采用治具)。
a.双面SMT+DIP插件板:强制使用波峰焊治具
c.治具制作参照一文读懂波峰焊治具结构、设计参数与避坑要点须日常定期点检

2.3元件评估

量产前需逐板评估元件尺寸、重量、引脚间距、耐温参数,结合元件规格书及IPC焊接防护要求,提前落实工艺防护,规避批量焊接不良:
a.大尺寸、大重量元件(变压器、大功率电感、大型电解电容等):可省去压块、压柱;
元件自重轻的如二极管,电阻,PIN针元件需要加装压块、压柱定位固定,保证元件引脚贴合焊盘。
b.连接器元件:引脚间距≤2mm密间距连接器,需提前标准化剪脚(出脚长度0.5至1.5毫米),缩短浸锡长度,降低连锡不良风险。
c.热敏元件(塑料连接器、薄膜开关、低压电解电容等):生产前做好标识管控,严格管控炉温峰值,不得超出元件额定耐温范围,防止高温变形、灼伤、性能失效。

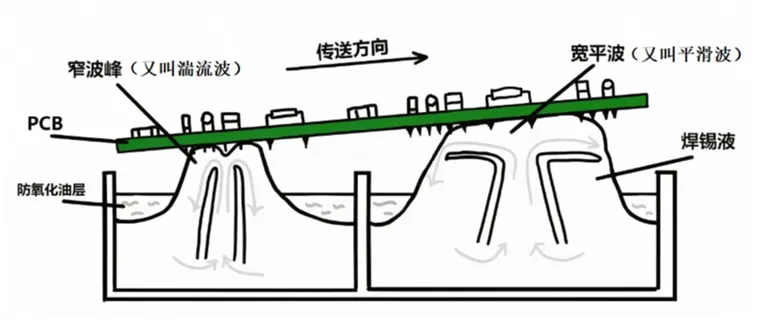

2.4单双波峰评估

依据PCB元件密度、引脚密集度、焊接难度及透锡要求,匹配对应波峰模式,行业通用选型规则如下:
a、单波峰:适用于元件稀疏、引脚间距较大的简易单层插件板,满足基础焊接与透锡需求。
b、双波峰:适用于高密度插件、密脚连接器、多层板及高透锡要求产品,通过第一波冲刷除氧化、第二波平整脱锡,降低空焊、虚焊、桥连不良,满足IPC高等级透锡标准。
波峰选型参考:波峰焊:标准双波峰

2.5焊接流向规范

严格参照《波峰焊接PCBA流向及避坑指南》规范板件进出炉方向,规避元件阴影效应、藏锡、气流死角问题,保证整板受热均匀、脱锡顺畅,从源头管控批量不良。

三、辅助材料与工艺参数设定

3.1辅材选型规范

助焊剂、锡条等核心辅材,需匹配PCB板材、元件耐温等级、焊接合金体系选型,匹配对应活化温度,保障焊盘与引脚润湿稳定,杜绝虚焊、润湿不良、氧化发黑等缺陷。
所有辅材需符合行业环保标准,量产前完成兼容性与润湿性验证,批次更换留存记录,保证工艺可追溯。
辅材选型参照《三步走:解决波峰焊辅材选型问题》执行。

3.2合金SAC305工艺参数

本参数基于IPC-J-STD-001无铅焊接通用标准制定,为SAC305焊料量产固化基准参数,高精密产品可小幅合规微调,严禁超范围私自更改。
a.预热:温度110~130℃,预热时长≥60s,确保板面、引脚、孔内充分预热,挥发水汽、激活助焊剂,预防炸锡、锡珠、冷焊不良。
b.焊接:峰值温度255~265℃,有效浸锡焊接时间2~5s,满足无铅焊料润湿及IPC透锡标准。
c.冷却:冷却速率≤4℃/s,匀速降温,避免PCB分层、元件开裂、焊点应力裂纹问题。
d.设备参数:运输倾角5°~7°,保障脱锡顺畅无积锡;
链速1.2~1.8m/min,可根据板面元件密度合理微调,平衡预热、焊接、脱锡效果。

四、炉温曲线验证与参数固化

4.1热电偶布点(KIC测试仪)

a.空气触发点:板边探出15~25mm,悬空不接触板体、治具、轨道,与板面齐平;40℃自动触发测温,统一测温时间基准,保证数据一致性。
b.焊接底面:重点覆盖板面中心、大面积铜箔、引脚密集区域,探头贴合焊盘与引脚根部;
同步布设末端脱锡区、治具遮挡区点位,排查预热不足、冷焊、桥连、拉尖隐患。
c.元件顶面:在电解电容、功率器件、变压器等大吸热元件引脚根部布点,同时覆盖板面四角、边缘低温区域,确认全域预热达标。
4、热敏元件点位:塑料连接器、薄膜开关、低压电解等热敏器件,需在引脚根部测温,炉温峰值严格控制在元件规格范围内,杜绝高温损伤。

4.2判定标准与资料留存

新产品量产、参数调整、设备维修、换线换批后,必须输出完整炉温报告

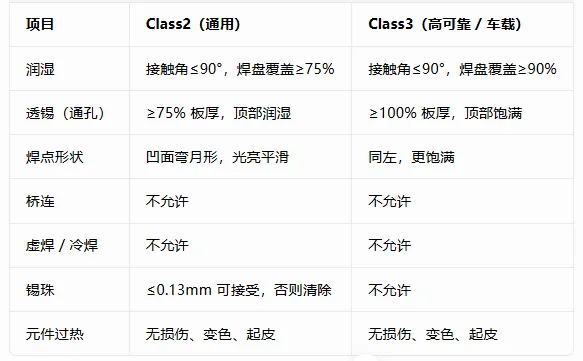

五、焊接质量标准

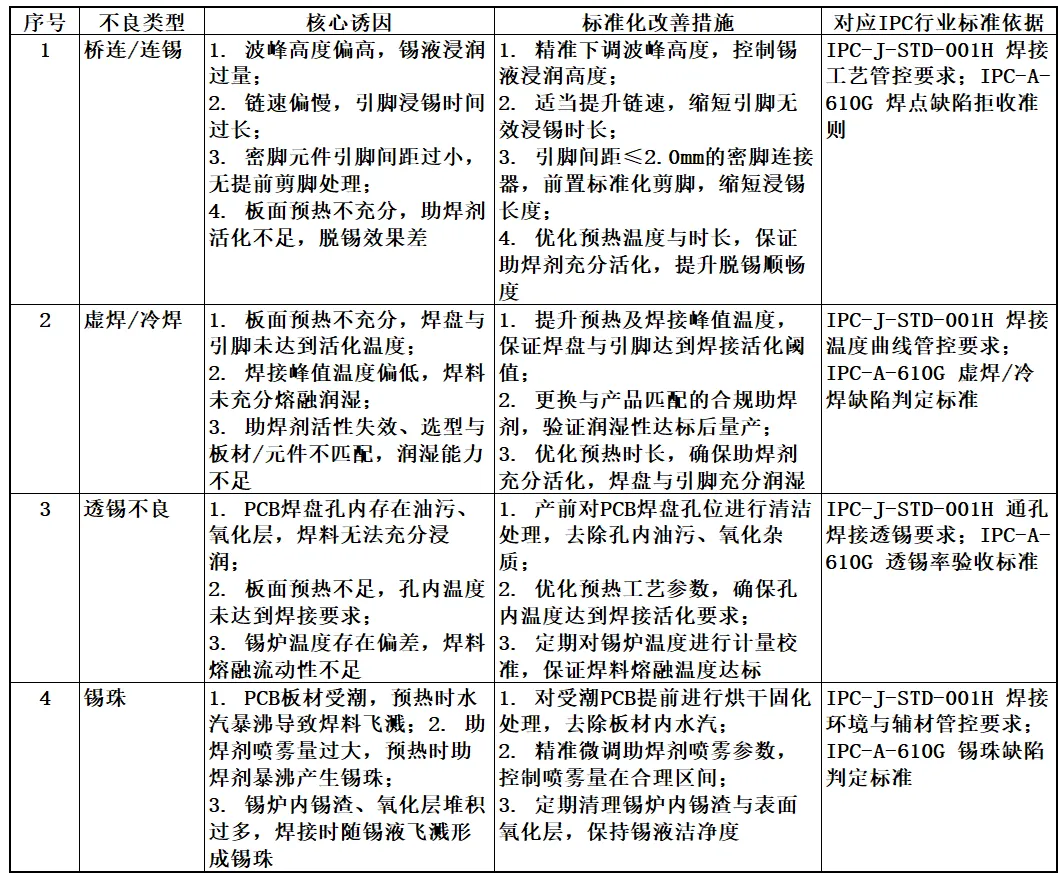

六、不良分析与改善

七、量产放行

量产放行遵循行业闭环管控要求,试产产品需完成首件检验合格、炉温曲线验证达标、工艺参数固化、试产不良整改闭环后,由工艺部出具《试产转量产通知书》,方可转入批量生产。
#SMT  #PCBA   #Wavesoldering    #DIP    #IPC
