配电自动化是配网运维的核心技能，而柱上开关+FTU终端的原理认知、后台运维软件实操，是基层配电运维人员的必备基本功。
今天给大家完整梳理FTU供电采集原理、设备操作逻辑、配电自动化统一运维软件全流程实操，干货无删减，适合收藏学习、新人培训、工作复盘。

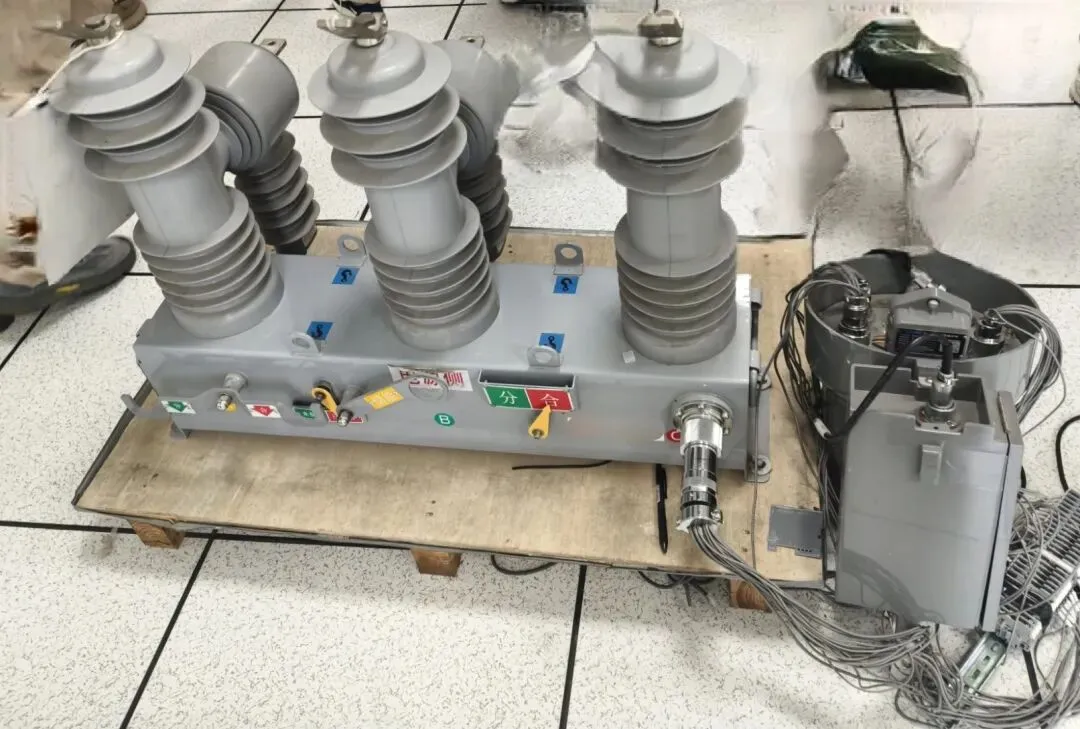

一、柱上一次设备：本体开关
柱上开关为配网线路一次通断核心设备，也是FTU远程控制的最终执行单元。
1. 开关状态
设备具备分位、合位两种状态。
2.面板指示信息
包括分合闸操作机构、是否已储能指示、电源侧负荷侧标识、分合位标识等关键信息。
3. 传统现场操作
运维人员通过绝缘棒勾拉操作头，手动完成开关合闸、分闸操作，设备动作后对应指示灯和机械指示同步变位。

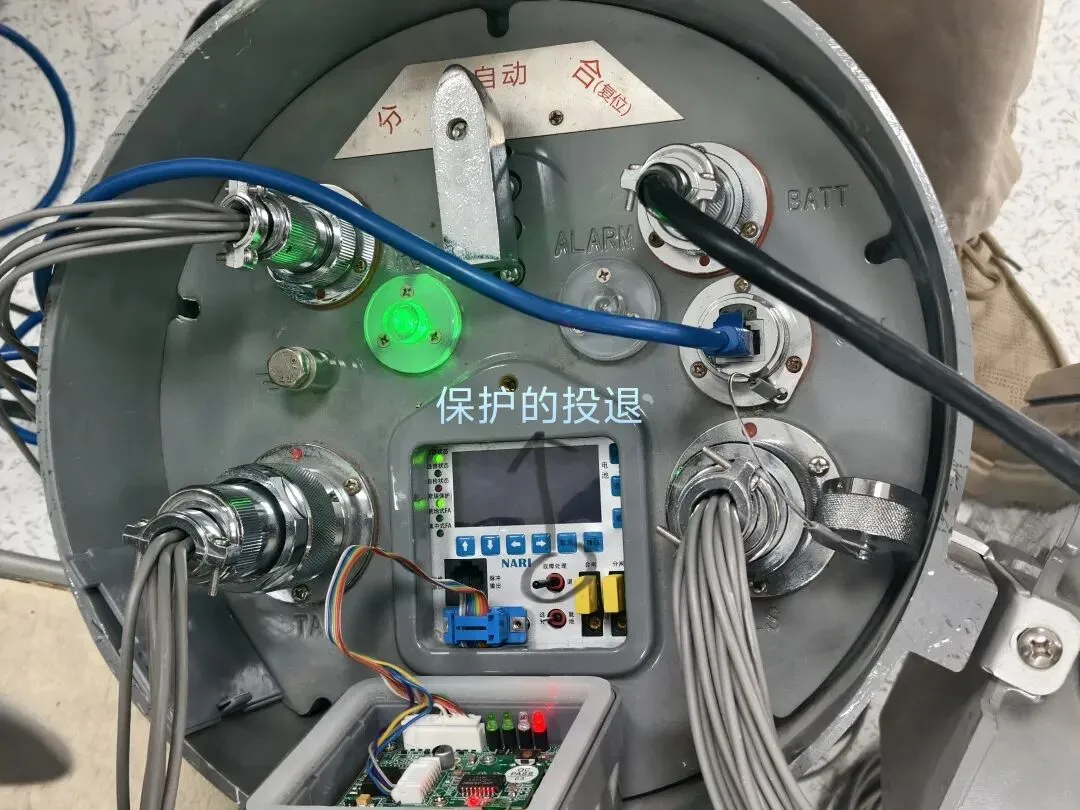

二、FTU馈线终端单元核心原理
FTU作为柱上配电二次核心终端，承担供电监测、电流采集、故障保护、远程通讯、遥控执行五大核心功能，各模块分工明确。
（图片源自网络，侵权请联系删除）
（一）核心模块及工作逻辑
1. SPS主供电模块
- 由线路10kV高压经PT电压互感器降压，输出220V交流电，为FTU整机提供主工作电源；
- PT同时输出100V交流电压，用于母线电压采样，实现线路电压实时监测。
2. TA/CT电流采集模块
- 通过电流互感器TA/CT实时采集线路正常运行电流、故障电流；
- 自动比对系统保护定值，判定线路故障：
示例：线路故障电流5A，大于过流一段定值4A，设备立即触发过流一段保护，开关自动跳闸隔离故障。
3. BATT蓄电池应急模块
- 正常工况下蓄电池处于储能待命状态；
- 当线路上级电源断开、设备失电时，蓄电池自动为FTU持续供电；
- 保障断电后主站可正常远程遥控分合闸，完成故障隔离、非故障区域复电，保证配网自愈功能有效。
4. 控制与信号线缆
- 遥信采集：实时采集开关分位、合位、储能状态、低气压闭锁等设备工况；
- 遥控执行：接收FTU下发的分合闸指令，驱动一次开关完成动作。

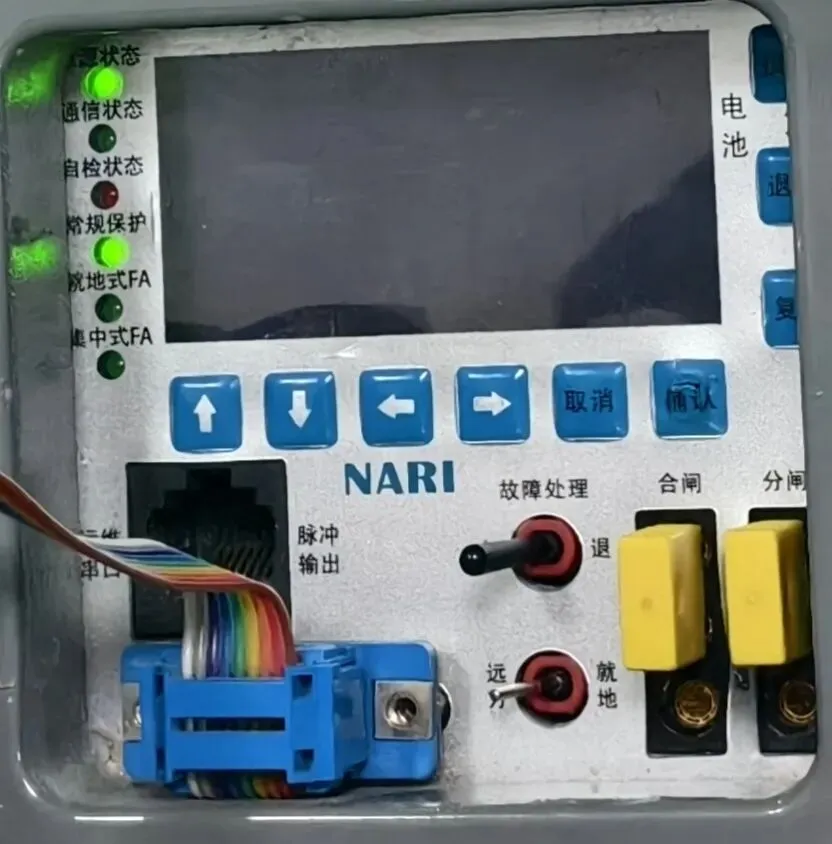

（二）FTU面板关键操作与权限逻辑
（图片源自网络，侵权请联系删除）
1. 远方/就地切换开关
- 就地模式：仅支持现场面板手动分合闸，调度主站远程遥控失效；
- 远方模式：开放主站远程遥控权限，现场面板手动操作失效（日常运维常态模式）。
2. 保护功能投退压板（即故障处理压板）
- 退出：线路发生故障时，保护程序不启动、无跳闸动作；
- 投入：所有预设保护功能正常运行，为线路故障保驾护航。
3. 分合闸硬压板（巡视重点）
- 投入：FTU分合闸控制回路导通，可正常执行远程、就地操作；
- 退出：控制回路断开，所有分合闸操作失效；
👉 日常巡视、现场验收必查项，直接影响设备可控性。
（三）通讯模块工作方式
1. 设备内置4G/5G全网通通讯模块，搭载电网专属物联网卡；
2. 实现FTU与调度主站无线实时通讯，上传遥测、遥信数据，接收主站遥控、遥调指令；
3. 设备安装前必须勘测信号强度，信号薄弱区域需加装信号补强装置，避免终端离线、通讯中断。
三、配电自动化终端统一运维软件
（一）软件研发背景与核心优势
1. 解决行业痛点：以往不同厂家、不同型号FTU需配套多款运维软件，学习成本高、运维繁琐；
2. 核心价值：一套软件适配福建全域所有中标FTU设备，操作标准统一，大幅降低调试、运维、培训成本。
（二）软件连接前置配置（必学实操）
1. IP地址配置
- FTU终端默认固定IP： 1xx.1xx.1x.1x（示例）
- 电脑本地IP需设置同网段地址： 1xx.1xx.1x.7x （尾数避开1x，常用7x）
- 网络协议统一使用 TCP/IPv4
2. 通讯连通验证
电脑配置完成后，打开CMD命令窗口，输入指令： ping 1xx.1xx.1x.1x（FTU终端默认固定IP），出现正常回复、延迟稳定，代表电脑与FTU终端通讯正常。
3. 软件连接完整流程
打开运维软件 → 右键编辑/连接终端 → 选择本地电脑IP → “扫描”网段设备 → 双击绑定FTU终端IP → 完成通讯握手 → 软件自动总召唤，获取终端全量运行数据。
（三）软件核心全功能详解
1. 基础三遥功能
✅ 遥测（模拟量采集）
全覆盖设备与线路运行数据：
交流220V工作电压、蓄电池电压、母线相电压/线电压、零序电压、4G/5G信号强度、系统频率、三相电流、零序电流、有功功率、无功功率、功率因数。
✅ 遥信（状态信号采集）
实时抓取设备所有状态与告警信息：
远方/就地档位、开关分/合位、保护动作信号、过流加速、高频/低频告警等，系统以「分（0）/合（1）」直观区分状态。
✅ 遥控（远程操作）
软件端可直接右键执行开关控合、控分，完全替代现场绝缘棒手动操作，模拟主站远程运维场景。
2. 进阶四遥功能（遥调）
支持远程修改、下装FTU全套保护定值，可自由投退、调整参数：
过流一段/二段、保护定值及动作时间、过流后加速、不合闸告警、零序一段、零序后加速、小电流接地告警、过压保护、高频/低频保护等。
3. 核心保护逻辑
- 重合闸：自动判别故障类型，瞬时性故障跳闸后自动重合，恢复正常供电；永久性故障触发二次保护。
- 过流后加速：配合重合闸使用，针对永久性故障；开关重合闸后若再次检测到故障电流，立即加速跳闸，快速隔离故障区间。
4. 故障分析辅助工具
✅ 录波文件
自动记录故障瞬间电压、电流完整波形，支持手动刷新、读取、下载分析；
实训案例：通过波形数据精准判定B相单相短路故障，是故障溯源的核心依据。
✅ 历史运行文件
包含四大类记录：
SOE带时标事件记录（精准时间戳，定位故障时刻）、COS无时间戳信号记录、历史电流极值数据、自动装置动作记录、本地操作日志。
其中SOE记录为故障排查核心资料，文件存储数据量大、准确性最高。
四、运维重点与学习总结
1. 本次学习重点为FTU原理认知，后续核心学习方向：环网柜二次接线、回路排查、缺陷处理、设备调试。
2. 日常巡视核心检查项
- 确认FTU「远方/就地」档位正确；
- 核查分合闸硬压板、保护功能压板正常投入；
- 检查终端通讯信号正常，无离线告警；
👉 以上项直接影响配网FA自愈功能正常投运，严禁疏漏。
