夜雨聆风一个施工的朋友问，他中了个项目，设计说明里有句话，仅外露预埋板采用热镀锌处理，问有没有出处？
当时的第一反应是，这事有点难办，设计师可以这么写，实际操作施工单位可就犯了难了，监理是按设计要求来监管的，按这么多年从业经验，预埋件埋入前无需处理，仅出墙后外露部分必须防腐处理，如果对现有热镀锌的热镀工艺了解，一般情形，不会提出这种要求，热镀锌一般纳入高能耗产业，基本上位于城郊或相对偏远地区，技术含量不高，生产线相对落后，无法按自动生产线的标准配置，这就决定了它的生产加工相对粗放。
但经AI检索并核对相关规范，查到了上海的地方规范里有此条款，现将幕墙常用的几本规范对预埋件的要求整理如下：
一、DB33/T 1240-2021《浙江省建筑幕墙工程技术标准》
第3.3.6 钢材防腐
采用其他防腐涂料时，表面处理方法、涂料品种、漆膜厚度及维护年限应符合现行国家标准《钢结构工程施工质量验收标准》GB50205和现行行业标准《建筑钢结构防腐蚀技术规程》JGJ/T251的有关规定，并完全覆盖钢材表面;
外露预埋件：可采用热镀锌也可采用其它防腐涂料；所有钢预埋件外露部分必须防腐；外露面推荐：热镀锌≥85 μm 或环氧富锌≥120 μm。
小结：可以采用热镀锌也可采用其它防腐涂料
二、DG/TJ 08-56-2019《建筑幕墙工程技术标准》（上海）
D.1一般规定
D.1.1本附录主要描述用于幕墙、幕墙钢结构的预埋件和后置埋件的设计与构造要求，其中预埋件包括平板预埋件、槽式预埋件、板槽预埋件三部分内容。D.1.2 预埋件和后置理件，除了锚筋和不锈钢制品外，表面应热浸镀锌处理。镀锌厚度应符合《金属覆盖层钢铁制件热镀锌层技术要求及试验方法》GB/T13912规定。除锈与涂装：
23.2.1 预埋件加工:
1 锚板及锚筋的材质应符合设计要求。
2锚板应按照加工工序依次完成。
3剪板和冲孔工序完成后，应对半成品除去毛刺。
4预埋件的锚筋与锚板宜采用塞焊，焊缝应符合国家现行规范和设计要求。
5 预埋件的锚筋不应做防腐蚀处理。
小结：预埋件埋板热镀锌锚筋不做防腐蚀处理
三、JGJ 133-2001《金属与石材幕墙工程技术规范》
5.8.7 幕墙立柱与混凝土结构宜通过预埋件连接，预埋件应在主体结构混凝土施工时埋入，预埋件的位置应准确。
当没有条件采用预埋件连接时，应采用其他可靠的连接措施，并应通过试验确定其承载力。5.8.8 预埋件设计应按本规范附录C的规定进行。
小结：无要求，可以不处理，但外露部分当剔出墙面时，应进行防腐处理。
四、JGJ 102-2003《玻璃幕墙工程技术规范》
9.3.2：预埋件无要求，槽型预埋件表面及槽内应进行防腐处理。
小结：平板预埋件无要求。
五、GB 50205-2020《钢结构工程施工质量验收标准》
13.2 防腐涂料涂装（主控项目）
13.1.1本章可用于钢结构的油漆类防腐、金属热喷涂防腐、热浸镀锌防腐和防火涂料涂装等工程的施工质量验收。
小结：平板预埋件未提及。
汇总表
规范名称 | 预埋件类型 | 除锈等级 | 是否强制要求热浸镀锌 | 外露部分可否采用其他防腐处理 |
DB33/T1240-2021 | 平板 | Sa2.5 | 否 | 可 |
DG/TJ08-56-2019 | 平板 | Sa2.5 | 是：（埋件需要、锚筋不需要） | 否 |
JGJ133-2001 | 平板 | Sa2.5 | 否 | 可 |
JGJ102-2003 | 平板 | Sa2.5 | 否 | 可 |
GB50205-2020 | 钢预埋件 | Sa2.5 | 否 | 可 |

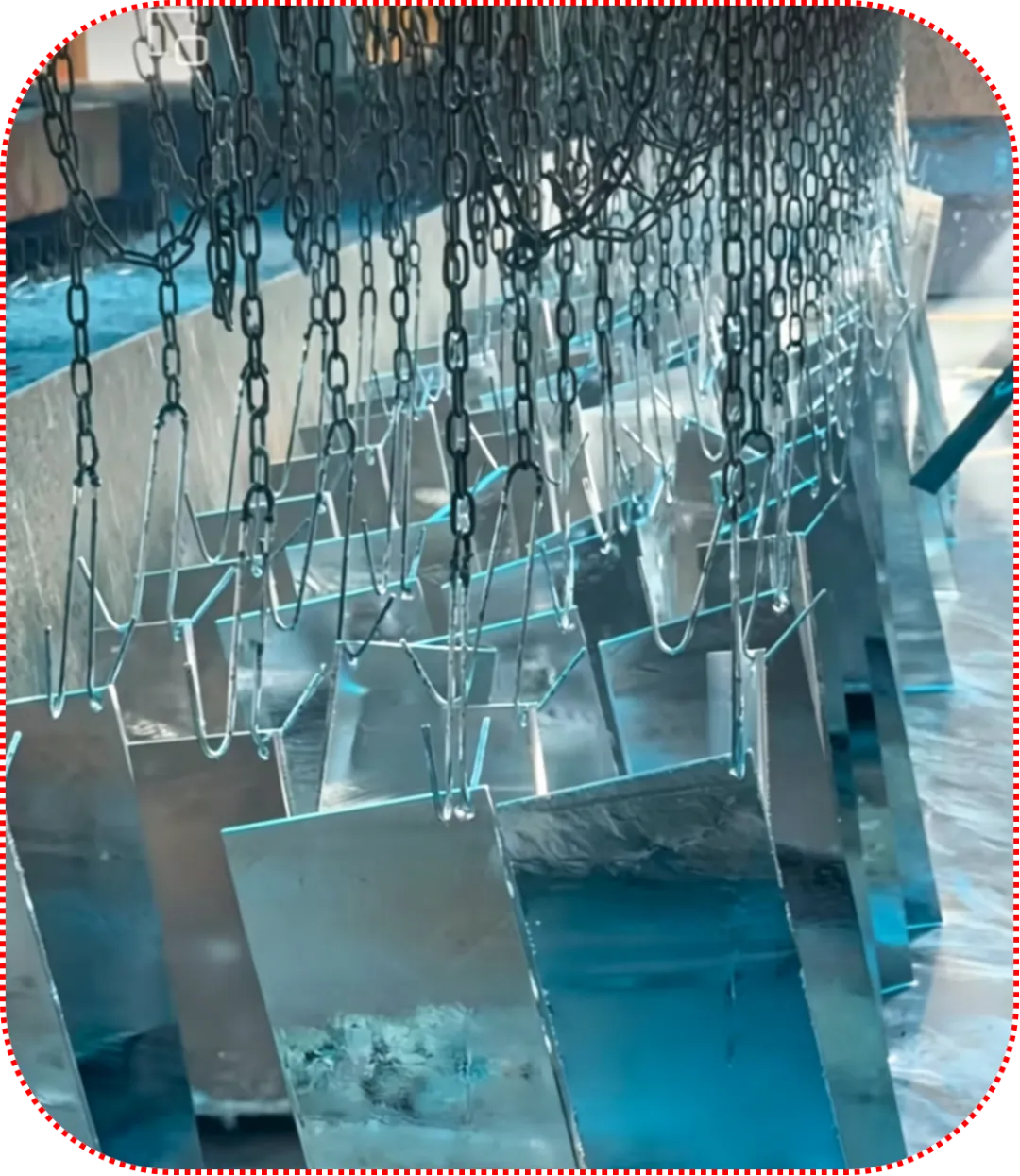

综上所述：除上海规范要求预埋件埋板热镀锌同时又要求锚筋不应做防腐蚀处理外，其它规范均无此要求，考虑到热镀锌的生产工艺，按目前绝大多数厂家的钢件吊挂式的生产线布置方式，仅埋板热镀锌实施难度很大，如果考虑锚板、锚筋分开处理，焊接时又导致锌层熔化，再补防腐漆的情况出现，有违规范初衷。
综上所述：预埋件无需热镀锌（上海除外：埋板热镀锌同时又要求锚筋不应做防腐蚀处理），仅是剔出混凝土表面时，外露部分进行防腐防锈处理。
附：热镀锌完整生产线工艺流程：
整体分为：前处理→助镀→烘干→热浸锌→后处理→成品六段，流水线连续作业。
一、前处理（去除铁锈油污，镀锌好坏关键）
- 脱脂除油
工件浸泡碱性脱脂液，高温清洗，去掉钢材表面机油、防锈油、污渍； - 水洗
清水漂洗，冲掉残碱； - 酸洗除锈
盐酸酸洗槽浸泡，氧化皮、铁锈全部溶掉； - 水洗
清水冲净工件表面残留酸液，防止带酸腐蚀锌液； - 表调
稀表调液活化钢材基体，提升后续挂盐效果。
二、助镀处理
浸入氯化锌 + 氯化铵混合助镀液，工件表面附上一层助镀盐膜，隔绝空气、防止二次生锈，利于铁锌结合。
三、烘干
烘箱 / 热风烘干，把工件水分彻底烘干，带水进锌锅会炸锌飞溅，温度 100~150℃。
四、热浸镀锌（核心工序）
锌锅锌液温度435℃~455℃，行车吊装工件浸入锌液 3~8 分钟，铁和锌发生冶金反应生成锌铁合金层，外层附着纯锌层；吊出锌锅控掉多余锌液。
五、后处理
- 冷却
浸入冷水池快速降温定型； - 钝化 / 封闭
稀钝化液浸泡，在镀锌层表面生成保护膜，防白锈、提升防腐耐候； - 漂洗晾干
六、检验入库
外观检查（漏镀、毛刺、积锌）+ 锌层厚度检测，合格分类堆放。
简易顺序速记
脱脂→水洗→酸洗→水洗→助镀→烘干→浸锌→水冷→钝化→成品
