HH表格工具:CAD 和 Excel 表格互转

插件定位

CAD 图纸里的表格，很多时候不是 Excel 表格，而是一堆线条、文字和编号拼出来的图形表格。

门窗表、材料表、设备表、统计表，改图的时候要在 CAD 里核一遍，做清单的时候又要整理到 Excel 里。来回复制、手工对齐、重新画线，既费时间，也容易漏行漏列。

HH表格工具就是针对这类场景做的一个 AutoCAD 表格互转工具。它的核心能力很直接：把 CAD 表格转成 Excel，也可以把 Excel 表格再转回 CAD。

需要插件的读者，可以单独联系获取。这里重点讲它能做什么、怎么加载、适合哪些表格场景。

从命令面板看，插件名称是“HH表格工具”，面板里写着“Excel与CAD表格互转”。常用入口主要有两个：

• Excel转CAD表格（E2C）：把 Excel 表格生成到 CAD 图纸中。
• CAD表格转Excel（C2E）：把 CAD 图纸里的表格整理到 Excel 中。

对于设计院、施工图整理、门窗表统计、材料清单复核这类工作，它的价值不在于功能有多复杂，而是把“表格来回搬运”这件小事变得顺手。

安装加载

这里演示的环境是 Autodesk AutoCAD 2016 中文版。插件文件名为：

HH-表格工具-20260601JM.fas

这是一个 FAS 格式的 AutoLISP 快速加载文件。加载方式也比较常见：

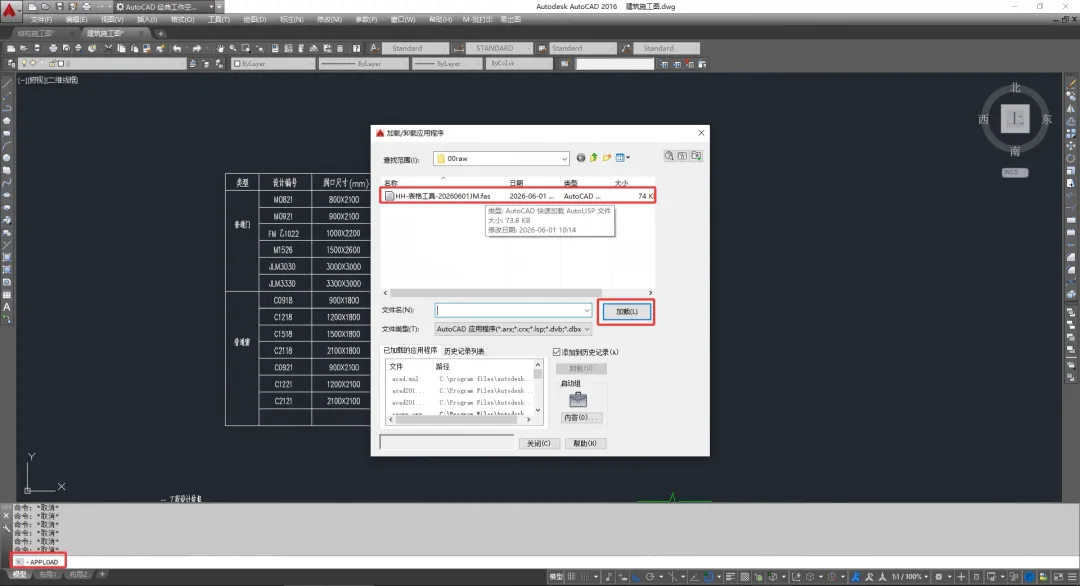

1. 在 AutoCAD 命令行输入 APPLOAD 或 -APPLOAD。
2. 打开“加载/卸载应用程序”窗口。
3. 在文件列表中选择 HH-表格工具-20260601JM.fas。
4. 点击右侧的“加载(L)”。

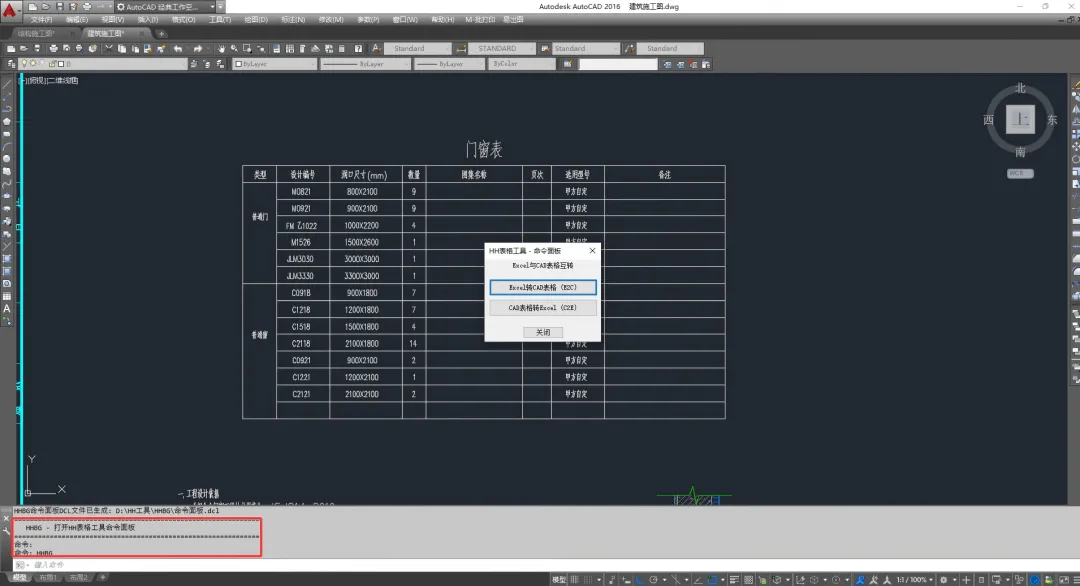

5. 加载完成后，在命令行输入 HHBG 打开命令面板。

命令行里可以看到提示：

HHBG - 打开HH表格工具命令面板

截图还显示命令面板会生成或调用 DCL 文件，路径提示为：

D:\HH工具\HHBG\命令面板.dcl

这里需要注意，素材只能证明它在 AutoCAD 2016 中完成演示，不能直接扩写为支持所有 AutoCAD 版本。是否加入启动组自动加载，演示里也没有明确显示，首次使用建议先按手动加载方式测试。

菜单功能

插件面板比较简单，主要围绕 Excel 和 CAD 表格互转展开。

• Excel转CAD表格（E2C）：适合把已经整理好的 Excel 表、统计表、门窗表、材料表放回 CAD 图纸。
• CAD表格转Excel（C2E）：适合把图纸里的 CAD 表格提取出来，变成 Excel 里可以继续编辑、筛选、统计的数据。
• 关闭：关闭当前命令面板。

对工程设计人员来说，这类工具最常见的使用场景，是把图纸里的表格数据拿出来做复核，或者把 Excel 里已经整理好的数据重新放进图纸。

尤其是门窗表、构件表、设备表这种内容，人工整理一两次还可以接受，项目一多、版本一多，就很容易出错。

重点功能

CAD 表格转 Excel

第一类功能是把 CAD 图纸里的表格导出到 Excel。

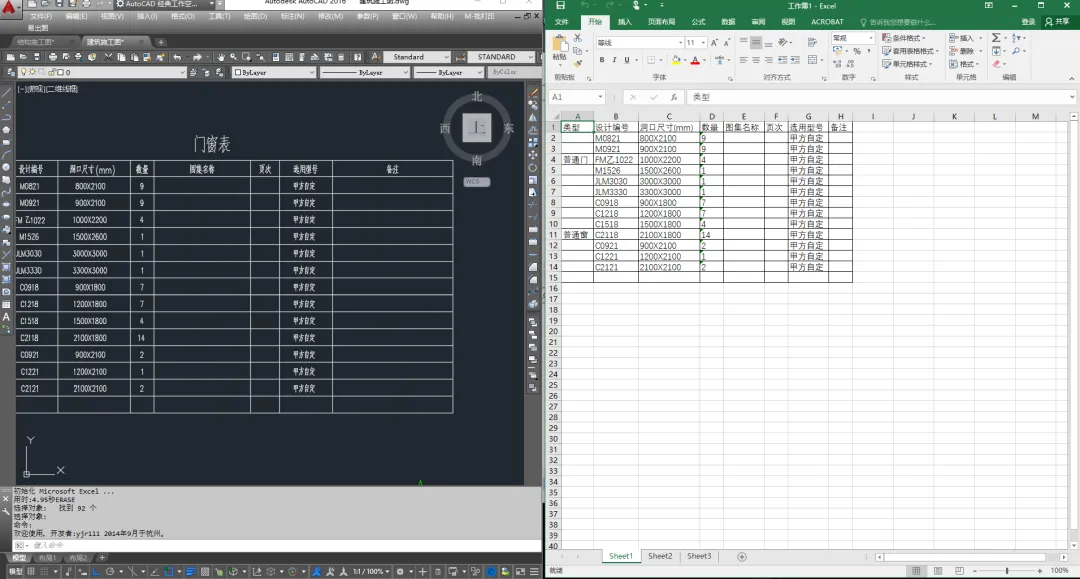

演示截图中，左侧是 AutoCAD 2016 里的建筑施工图，图纸中有一张“门窗表”；右侧是 Microsoft Excel，已经生成了对应的数据表。

命令行中可以看到几个关键提示：

• 初始化 Microsoft Excel ...
• 选择对象：找到 92 个
• 欢迎使用，开发者:yjr111 2014年9月于杭州。

导出的 Excel 表头包括：

• 类型
• 设计编号
• 洞口尺寸(mm)
• 数量
• 图集名称
• 页次
• 选用型号
• 备注

也就是说，它不是简单截图，而是把 CAD 表格里的文字和行列关系整理成 Excel 数据。后面要做统计、修改、汇总、校对，就比在 CAD 里一个字一个字点选方便得多。

Excel 表格转 CAD

第二类功能是把 Excel 表格导入到 CAD。

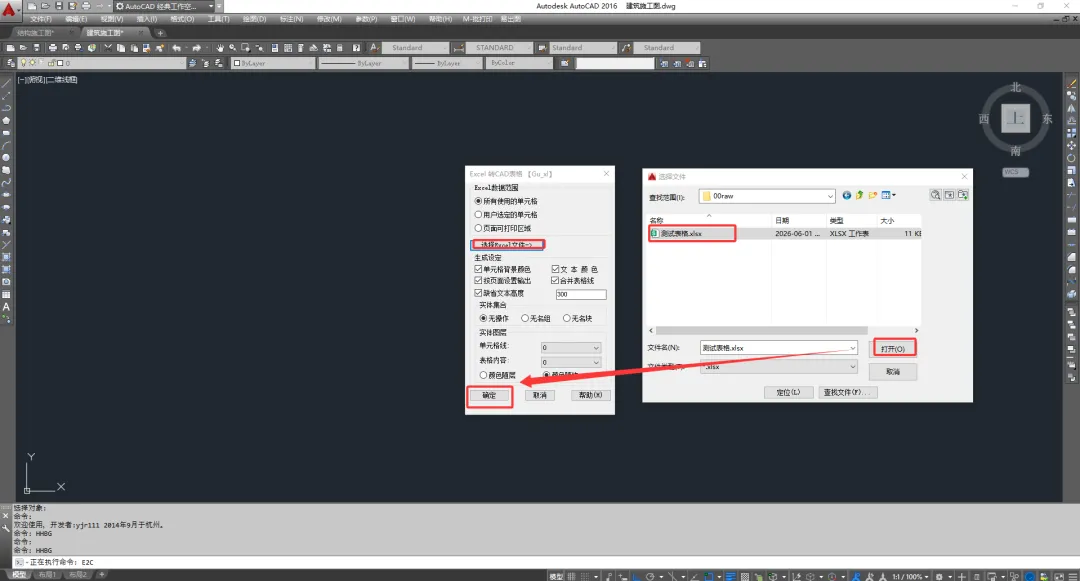

截图中的窗口标题是“Excel 转CAD表格【Gu_x】”，里面可以设置 Excel 数据范围，包括：

• 所有使用的单元格
• 用户选定的单元格
• 页面可打印区域

生成设置里还能看到这些选项：

• 单元格背景颜色
• 按页面设置输出
• 缺省文本高度
• 文本颜色
• 合并表格线

演示里选择的 Excel 文件是 测试表格.xlsx，文件类型为 .xlsx。操作路径也比较清楚：点击“选择Excel文件->”，选中文件后点击“打开(O)”，再回到插件窗口点击“确定”。

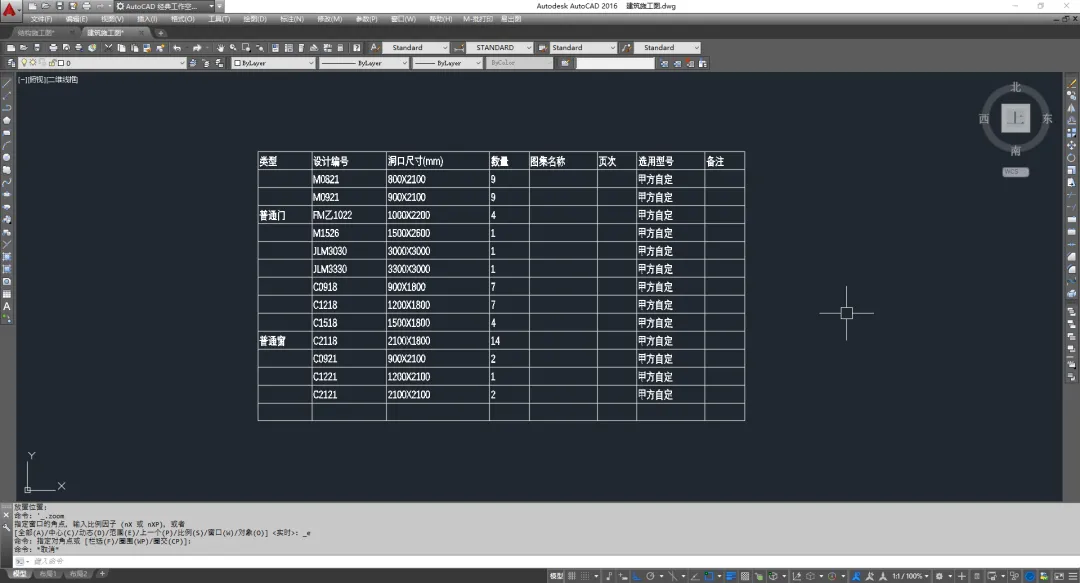

效果图中，Excel 表格已经生成到 AutoCAD 模型空间里，形成白色线框和文字组成的门窗统计表。

这类功能适合把外部整理好的统计表、材料表、门窗表重新放回 DWG 图纸，避免手工画表格线、手工复制文字、再一点点对齐。

使用提醒

1. 首次使用前，建议先备份图纸，再在实际项目文件里操作。
2. 为了防止插件被滥用，首次使用需要注册，注册免费，根据插件加载提示联系作者注册。
3. 这个插件属于功能聚合改进版，若有功能涉及侵权，请联系删除。
