万转接线图说明

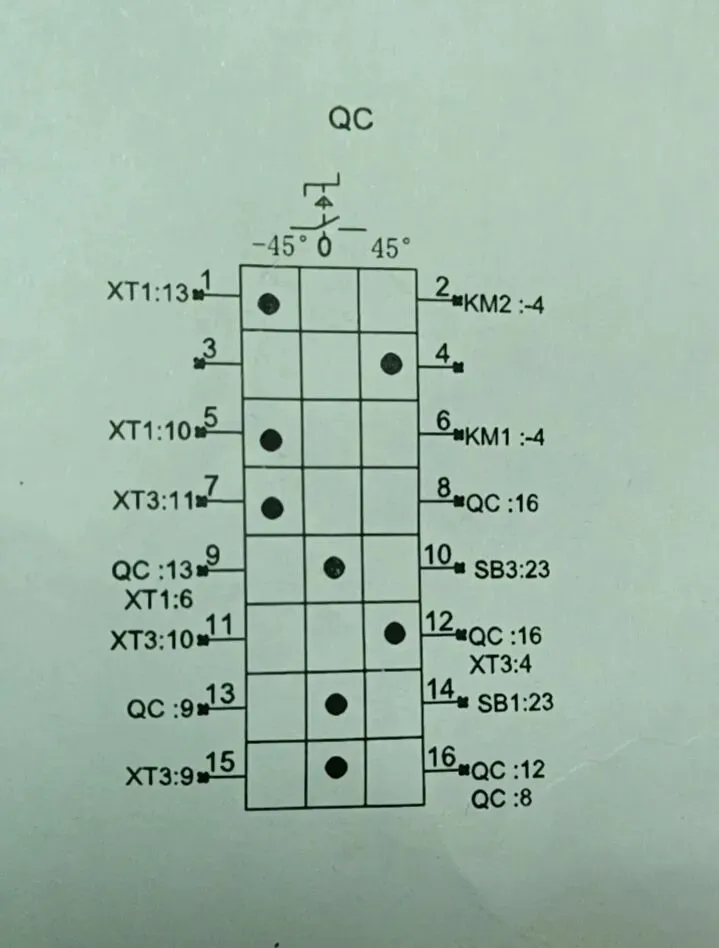

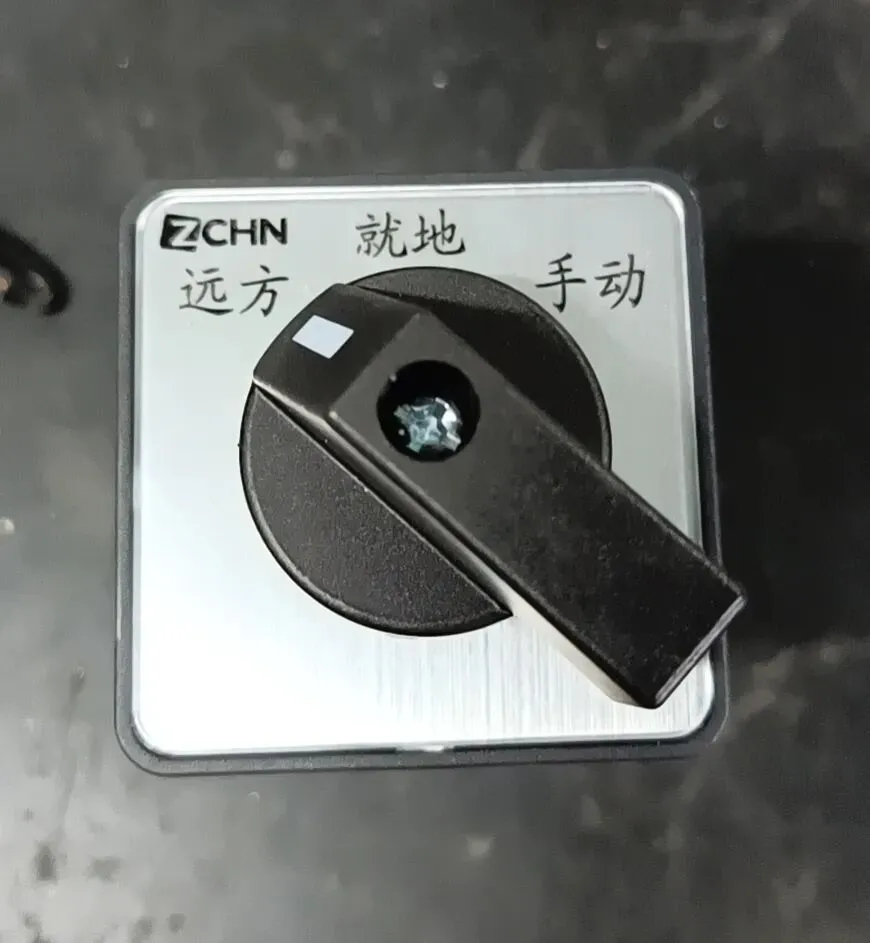

这是一张万转电气控制系统的接线图。

主要用于指导万转的接线方法。

图片核心信息解读：

顶部标注为QC，通常代表“启动器”（Contactor）或特定的控制单元。

顶部有角度标识（-45°、0、45°），指示接线时的不同角度的通断要求。

结构布局：图片主体是一个16行x3列的网格，代表接线端子排的布局。左侧和右侧分别列出了连接该端子的外部设备和线路编号。

接线点位详解（按行号顺序）：

第1行：连接XT1:13与KM2:4。

第2行：连接XT1:10与KM1:4。

第4行：连接XT3:11与QC:16。

第5行：连接QC:13(XTI:6)与SB3:23。

第6行：连接XT3:10与QC:16(XT3:4)。

第7行：连接QC:9与SB1:23。

第8行：连接XT3:9与QC:12(QC:8)。

黑点含义：网格中的黑色圆点（●）表示，到该列对应角度时，这一行的触点是导通状态。

总结：

这是一份万转的端子排接线图，详细列出了端子排上16个接线点的左右两侧连接关系，涉及端子（XT）、接触器（KM）、按钮（SB）及控制单元（QC）之间的线路连接。

友情提示：

接线前一定要根据图纸要求，每个角度测一下对应触点的通断是否正确。
