用立创 EDA 做硬件设计的人越来越多了。免费、国产、打样一条龙，的确是入门和中小项目的首选。

但问题也来了——现在 AI 辅助电路设计的工具越来越多，有开源的、有商业的、有云端的、有代码驱动的。立创 EDA 本身能搭配哪些 AI 工具？哪些值得装？哪些是浪费时间的？我把市面上主流的工具翻了一遍，结合自己用立创 EDA 做 BMS保护板、测试设备、LDO 模块的真实项目经验，做了份选型指南。这篇不废话，直接说哪个场景用什么。

· · ·

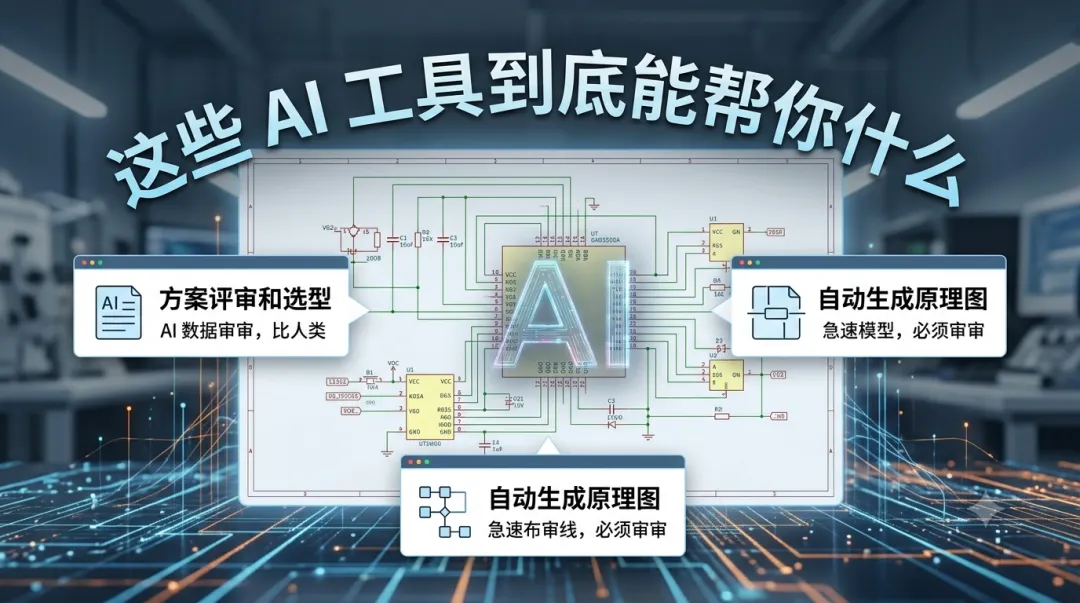

01 | 先搞清楚：这些 AI 工具到底能帮你什么

很多人以为 AI EDA 就是"说句话自动画好 PCB"，实际远不是这样。目前市面上的 AI 工具主要做三件事：

对立创 EDA 用户来说，最值得投入的是方案评审和选型——这也是我带团队做硬件项目时感受最深的。项目卡住十有八九不是不会画线，是方案没选对。

· · ·

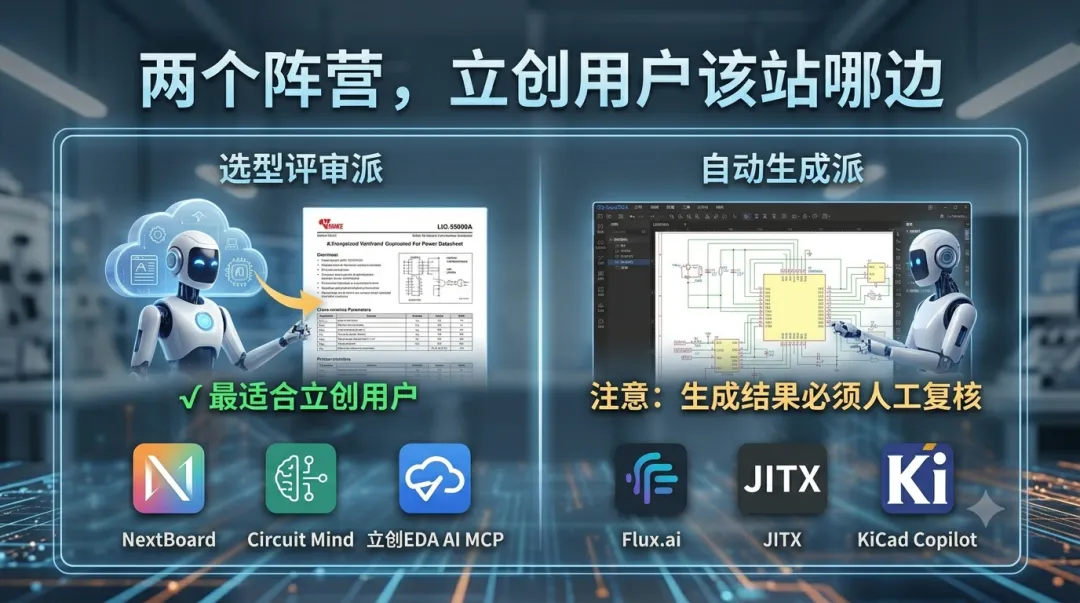

02 | 两个阵营，立创用户该站哪边

市面上的工具其实就两派：

我花 6 天折腾 SKiDL 的亲身经历告诉我——自动生成派目前坑比路多。立创 EDA 最合适的搭配是选型评审派：AI 帮你选方案、审参数、提建议，你负责在立创里画出来。

· · ·

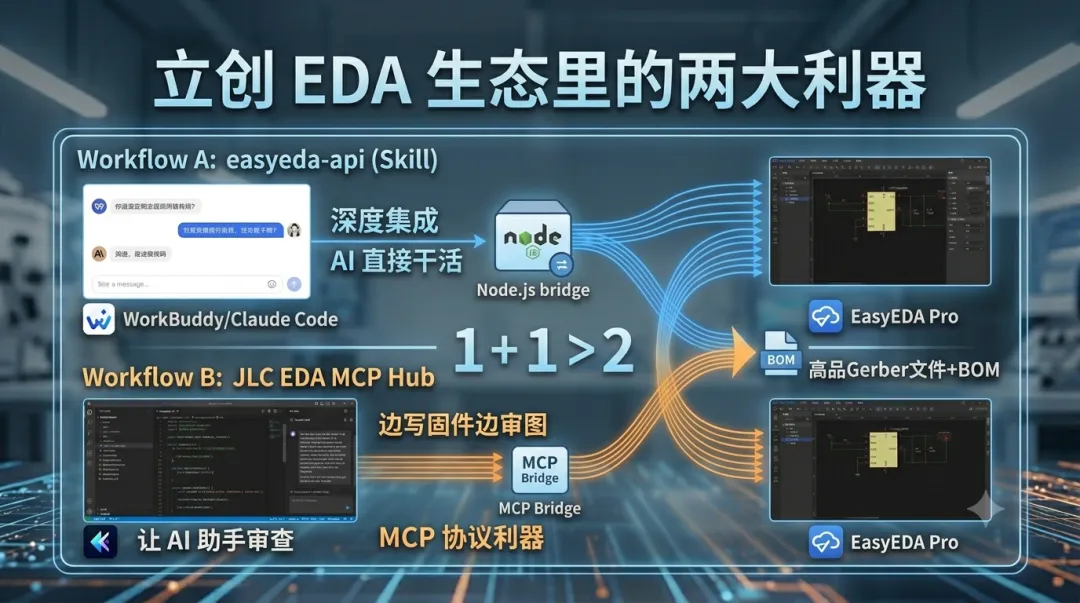

03 | 立创 EDA 生态里的两大利器

目前在立创 EDA 开源社区里，有两个深度集成 AI 的工具值得单独拿出来说。它们都来自 GitHub，都是开源免费的，但走的是两条不同的技术路线：

easyeda-api：AI Skill 方式，通过 WebSocket 桥接

这是一个完整的 EasyEDA Pro API Skill，提供了 120+ 类、62 个枚举、70 个接口的完整 API 参考。它通过一个 Node.js WebSocket 桥接服务器，让 AI Agent 能直接连接正在运行的立创 EDA 专业版客户端。

能做什么？AI 可以直接读取当前打开的工程、原理图、PCB 和面板数据，运行 ERC/DRC 检查，搜索和评估 LCSC/JLCPCB 的元器件选项，导出 Gerber、BOM、CPL 等制造文件，甚至支持面板准备和 JLCPCB 订单流程。

适用场景：你在 WorkBuddy 或 Claude Code 里做对话项目，AI 需要直接操作立创 EDA 客户端。

JLC EDA MCP Hub：VS Code/Cursor 扩展，通过 MCP 协议

这是嘉立创 EDA AI 设计助手的 MCP 版（v1.5.4），以 VS Code / Cursor 扩展的形式提供，支持 stdio 和 http 双协议连接。配合立创 EDA 侧的 MCP Bridge 扩展使用。

核心工具有四个：schematic_read（读取当前原理图完整电路语义快照，包含器件列表、引脚网络和 DRC 结果）、schematic_review（读取全工程所有原理图页面的网表文件，适合全局审查和跨页信号追踪）、component_select（搜索器件候选项）和 component_place（引导放置器件）。还可以在设置中开启「透传 EDA API」模式，暴露底层 API 的查询和调用能力。

适用场景：你在 VS Code/Cursor 里写代码，顺便让 AI 助手帮你审查原理图、选型器件。

两个不冲突。easyeda-api 适合在 WorkBuddy 对话流里深度集成，AI 直接连接立创客户端干活。JLC EDA MCP Hub 方便在 VS Code/Cursor 里顺手调用，适合边写固件边审原理图的场景。我是两个都装了，按场景换着用，另外APi可以对PCB文件进行读取，在这方面稍微强一些。

另外还有一条最省事的路：NextBoard + 立创 EDA 组合。NextBoard 做方案评审和器件选型，AI 看完给出评审报告，你在立创 EDA 里画出来、打样。两个工具完全免费，不需要装额外的 MCP 或桥接。

· · ·

04 | 横向对比：6 款 AI EDA 工具

除了立创生态，市面上还有一些值得关注的工具。我按使用场景分了类：

选型与评审类（和立创 EDA 最搭）

自动生成类（快速原型，注意兼容性）

· · ·

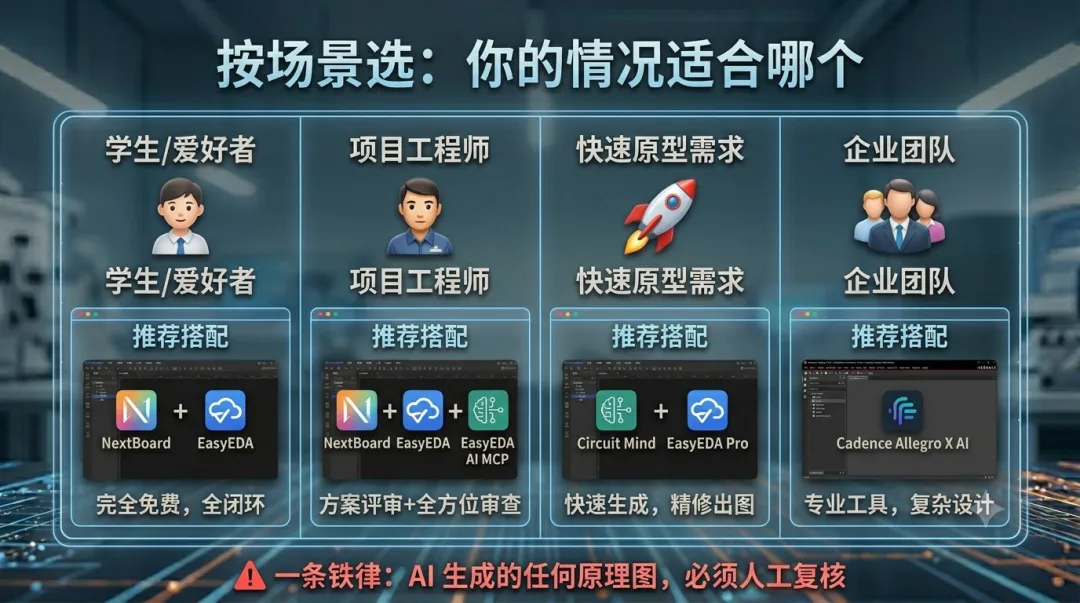

05 | 按场景选：你的情况适合哪个

不看场景谈推荐都是耍流氓。我把立创 EDA 用户分成四类：

· · ·

06 | 我的答案

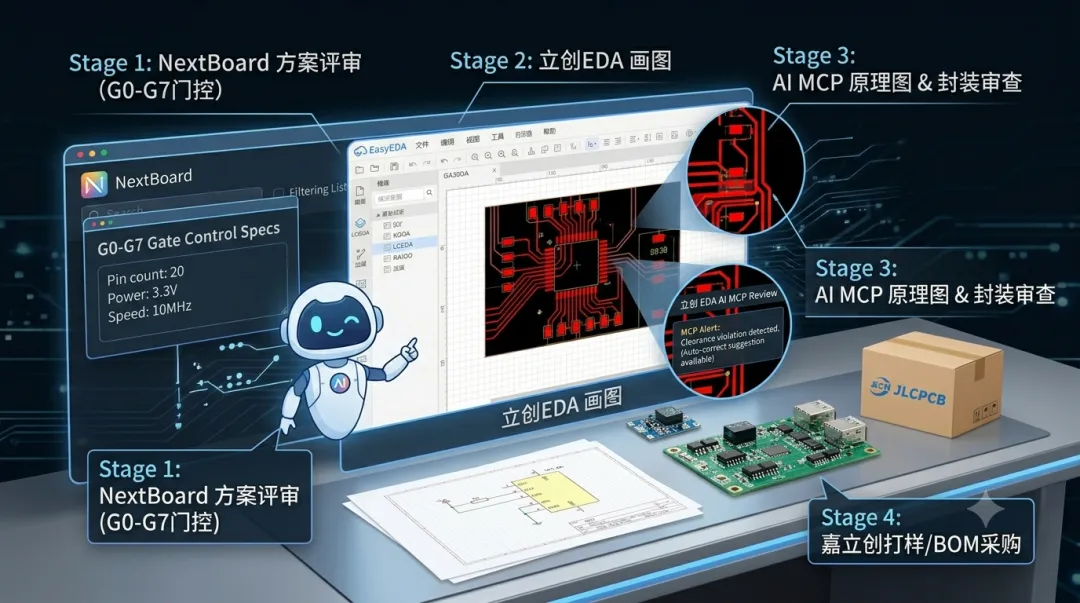

说回我自己。我的日常硬件项目大多是用立创 EDA 做的——中小规模，50-100 个器件，双层板和四层板为主。我最终的选择是：NextBoard + 立创 EDA+JLC MCP Hub（Easy EDA Api），再加一个 立创 EDA AI MCP 助手做原理图审查。

原因就三条：免费、能跑通、能沉淀。

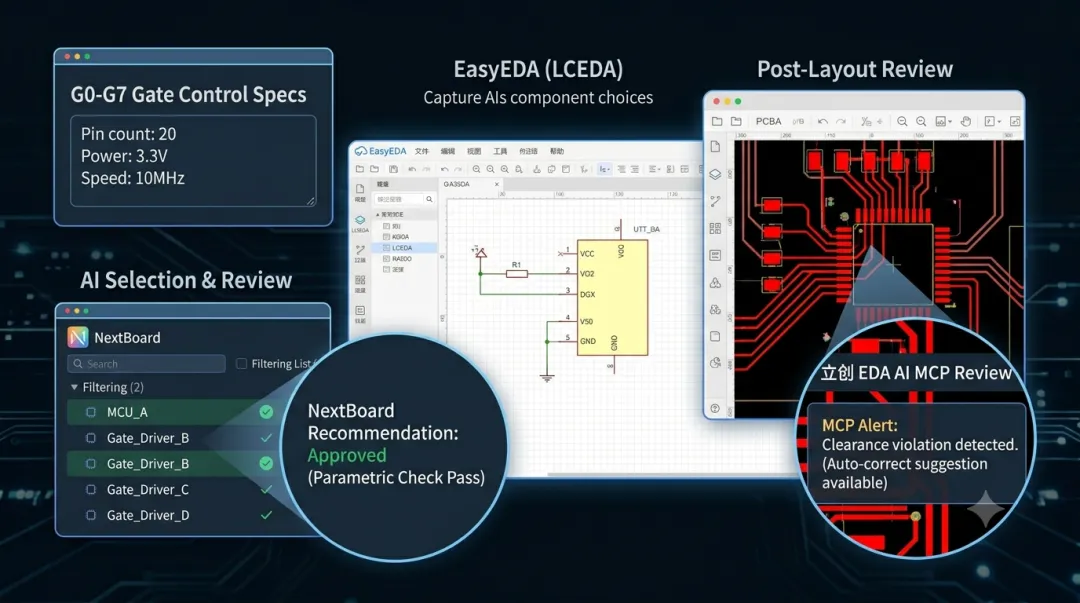

NextBoard 免费，我甚至基于它封装了一个 Skill，G0-G7 门控走一遍评审流程，参数核对、封装检查一次性搞定。立创 EDA 免费，布局完直接发嘉立创打样。AI MCP 助手在画完图后帮忙审查一遍，三者的组合刚好覆盖了一个硬件项目的完整生命周期。

如果你也在用立创 EDA，我的建议是：先装 NextBoard，拿一个正在做的项目试一轮。不满意换 Flux.ai，再不满意试试 Circuit Mind。不要信宣传文案，不要看演示视频。拿真实项目试，才知道哪个适合你。

· · ·
