本培训课件围绕粮油/加工行业机械设备安全防护展开，通过事故案例、机械危险类型、防护装置、设置规范、设备风险、应急救护六大模块，系统讲解机械伤害防控知识，适配工厂生产岗位EHS安全教育。
一、机械伤害事故典型案例（4起真实事故）

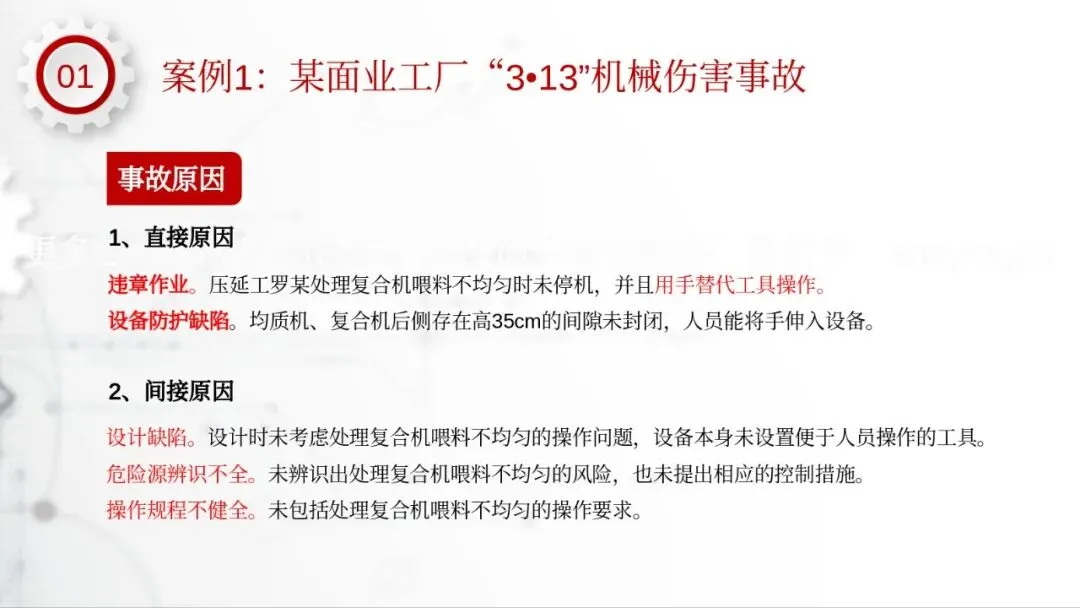

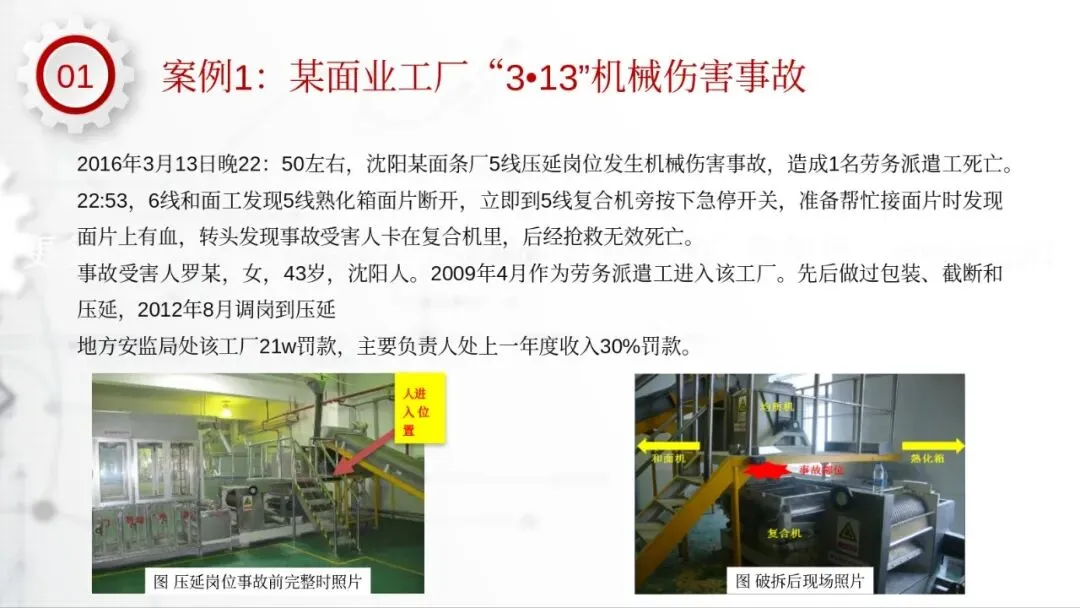

案例1：沈阳面业3·13复合机致死事故
1. 经过：操作工罗某不停机徒手处理复合机喂料不均，肢体卷入设备死亡。
2. 直接原因：违章徒手作业；复合机后侧35cm间隙无封闭防护，设备防护缺失。
3. 间接原因：设备设计未预留专用操作工具；危险源辨识不足；操作规程缺少喂料异常处置条款。
4. 处罚：企业罚款21万元，主要负责人按上年收入30%处罚。

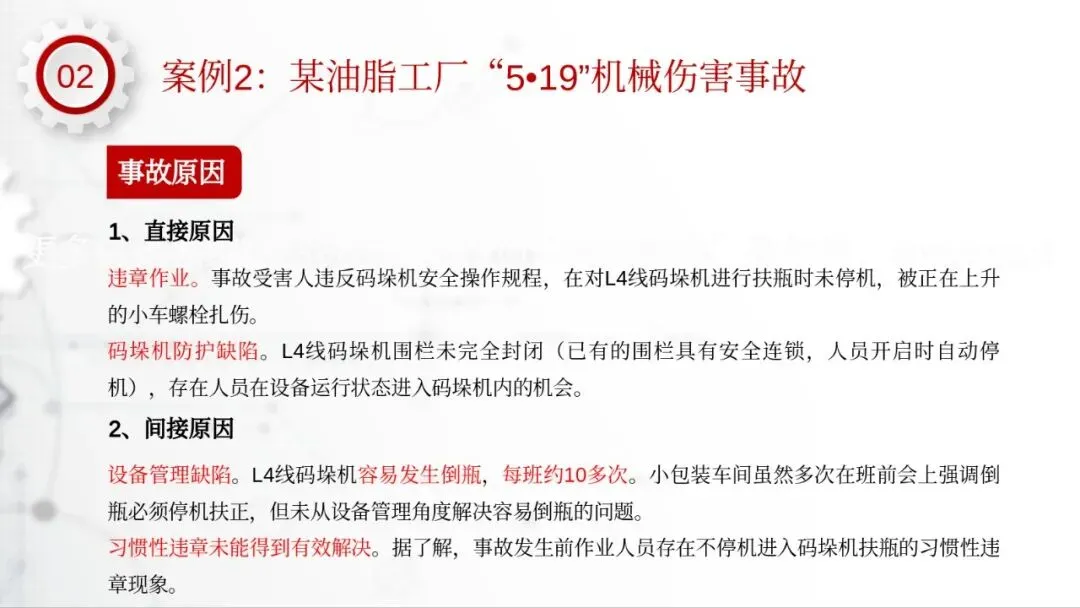

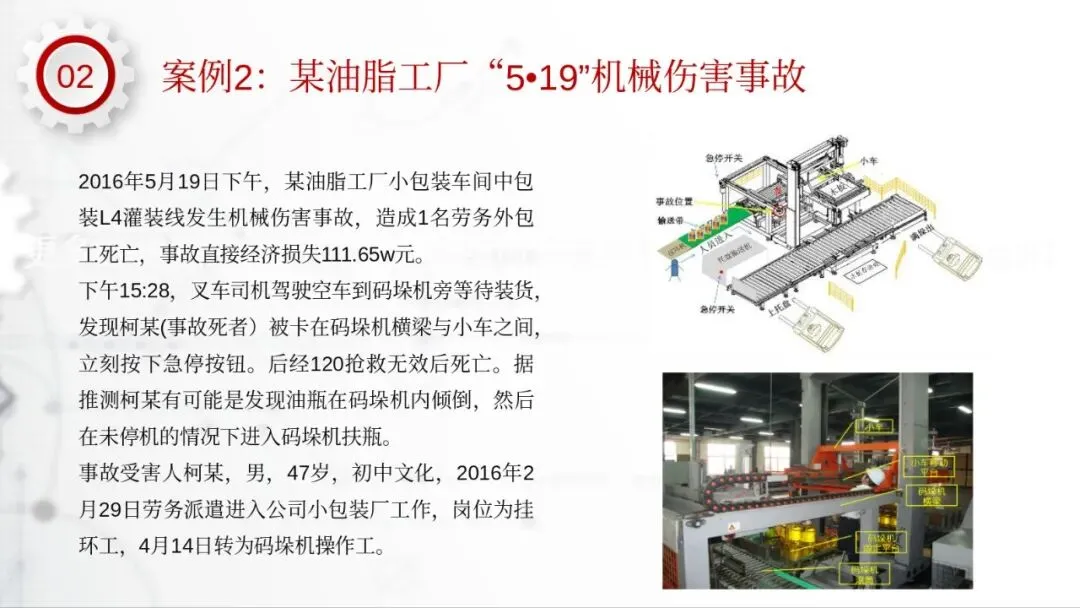

案例2：油脂厂5·19码垛机致死事故
1. 经过：操作工柯某不停机进入码垛机扶正倾倒油瓶，被升降小车挤压死亡，直接经济损失111.65万元。
2. 直接原因：违规开机进入设备；码垛机围栏未完全封闭，存在人员闯入通道。
3. 间接原因：设备频繁倒瓶未做设备改造根治；长期存在不停机进设备的习惯性违章，管理未制止。

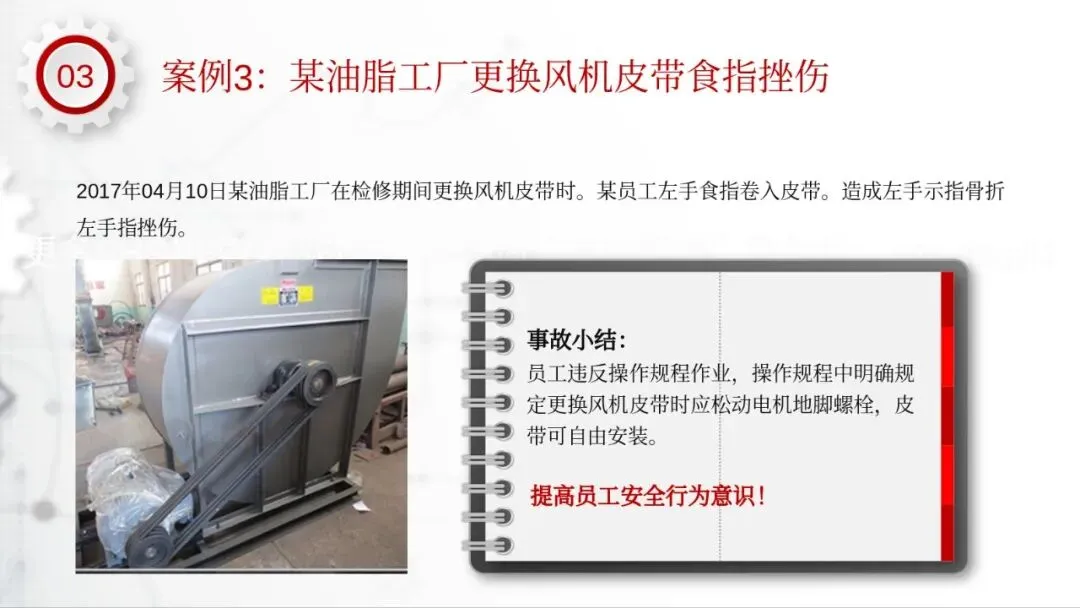

案例3：油脂厂风机检修皮带挫伤事故
1. 经过：员工更换风机皮带未按规程松动电机螺栓，左手食指卷入皮带致骨折挫伤。
2. 核心原因：未执行设备检修标准作业流程。

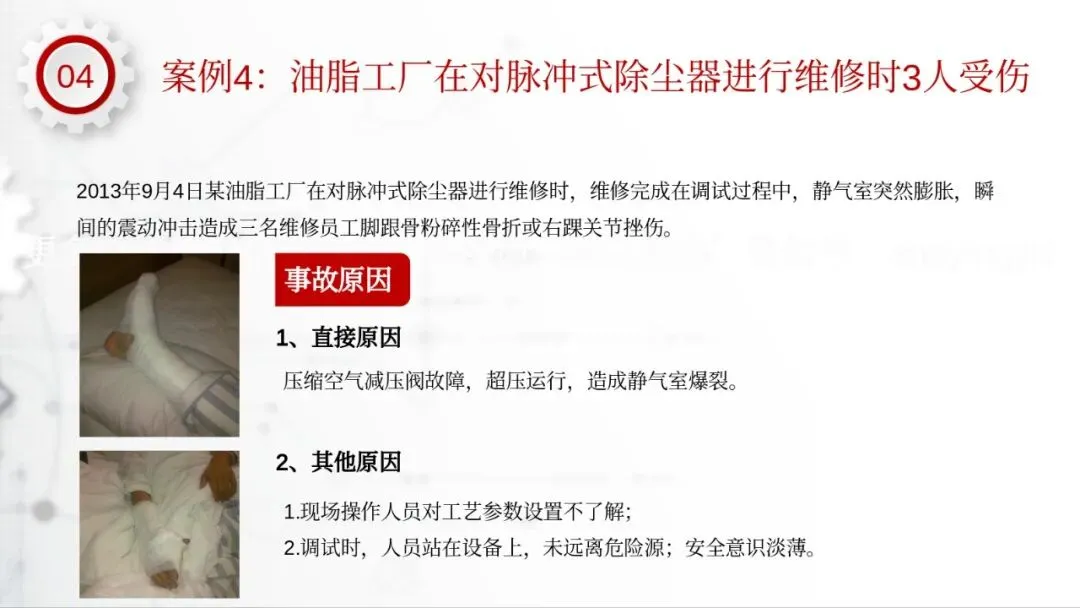

案例4：脉冲除尘器调试3人骨折受伤事故
1. 经过：除尘器减压阀超压故障，静气室膨胀冲击，3名维修人员足跟、脚踝粉碎性骨折。
2. 直接原因：压缩空气减压阀失效超压；
3. 次要原因：员工不熟悉工艺参数；调试时人员站在设备危险区域，安全意识薄弱。
事故共性小结
绝大多数机械伤害根源为人员违章操作叠加设备防护缺陷，同时配套安全管理、操作规程、设备改造存在漏洞。
二、机械危险主要形式与高危部位

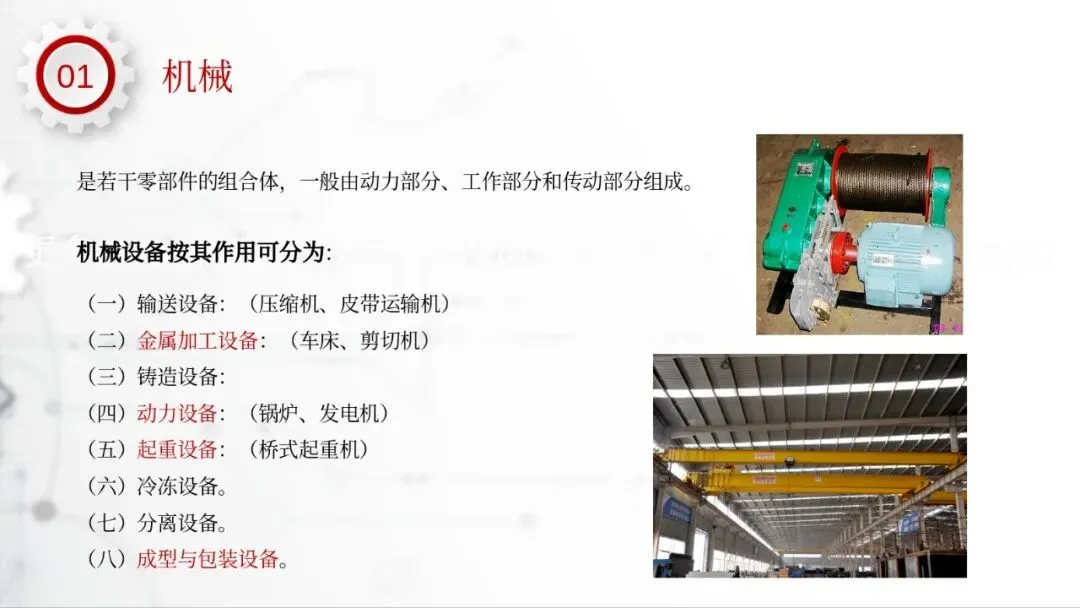

（一）机械设备分类
分为输送、金属加工、铸造、动力、起重、冷冻、分离、成型包装八大类设备，粮油行业轧辊、风机、码垛机、皮带输送机为高频风险设备。
（二）8大类机械伤害形式

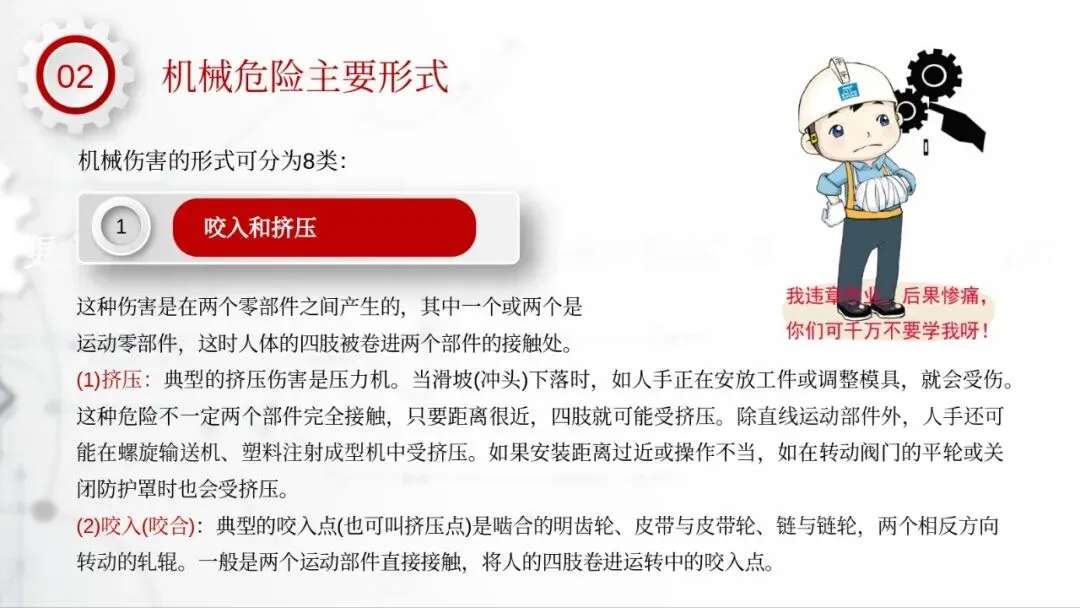

1. 咬入与挤压：齿轮、皮带轧辊咬合卷入；压力机、螺旋设备挤压肢体。

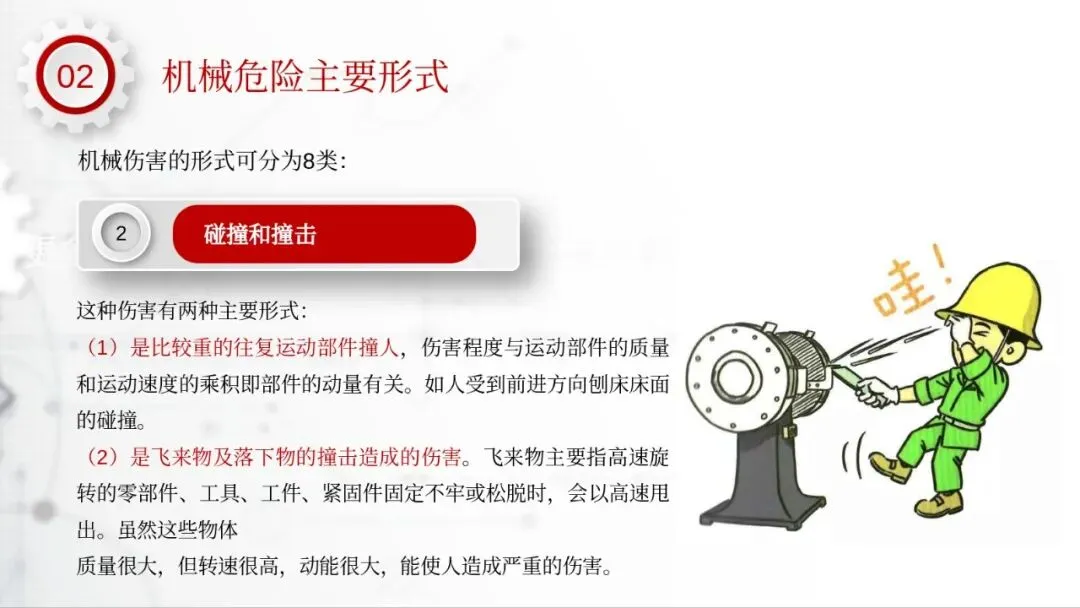

2. 碰撞撞击：设备往复部件撞击；松动零部件、工件高速飞出打击。

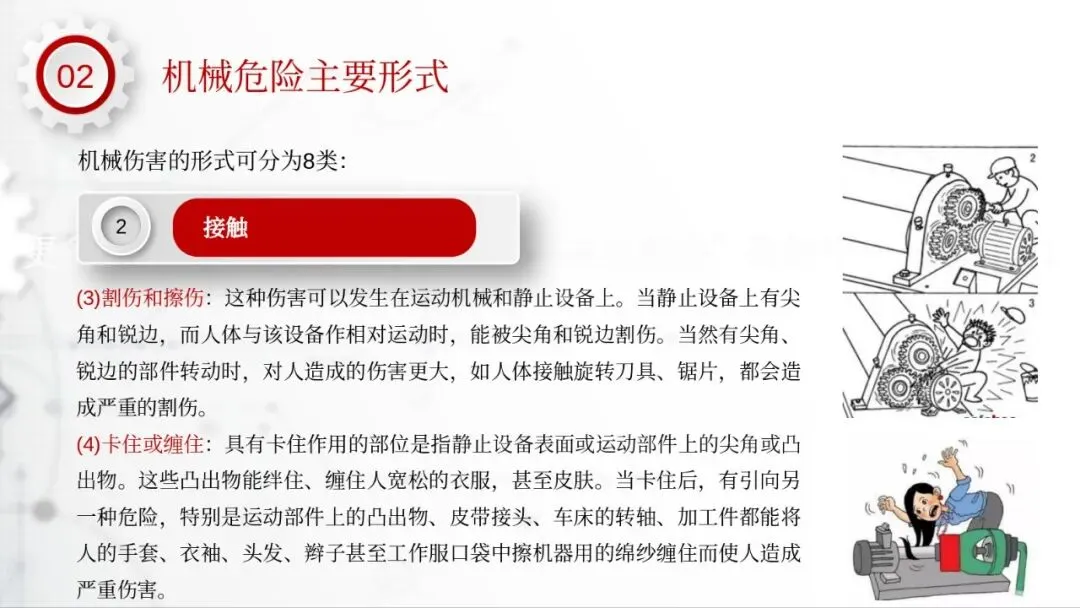

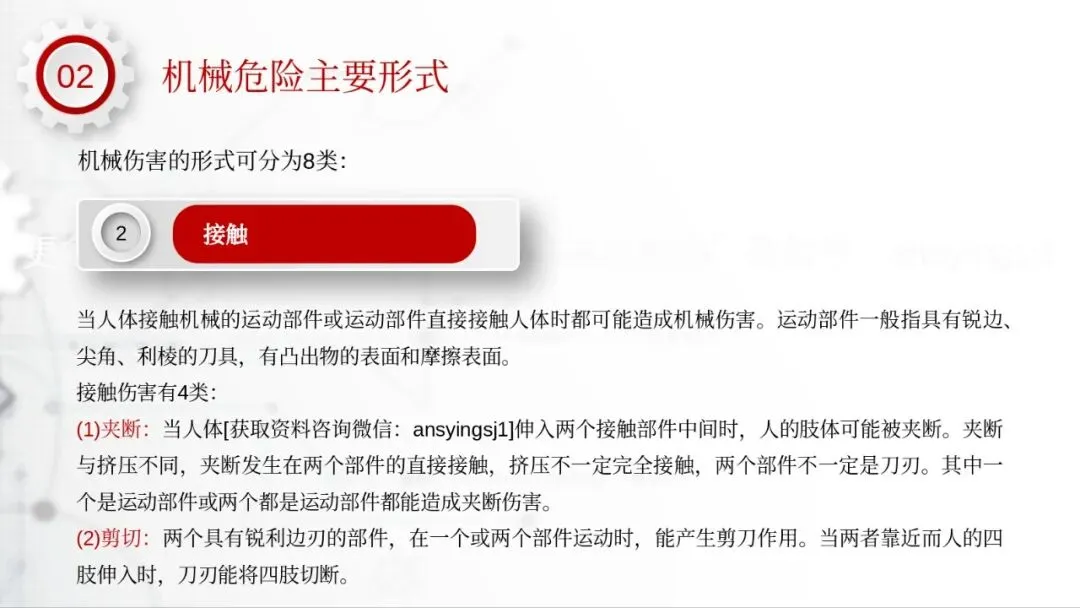

3. 接触类伤害- 夹断：两运动部件直接夹持切断肢体；
- 剪切：刃口相对运动切断四肢；
- 割擦伤：设备锐边、旋转锯片刀具划伤；
- 缠绕卡住：转轴、皮带接头勾挂衣物、头发、手套卷入。

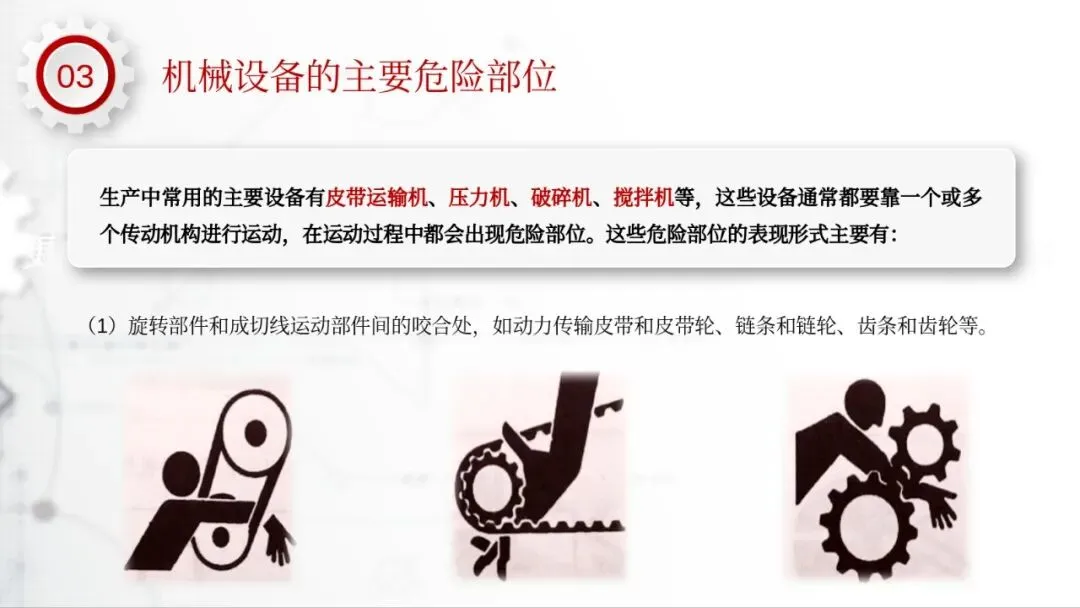

（三）机械设备六大核心危险部位
1. 皮带/链条/齿轮等旋转与切线咬合处；

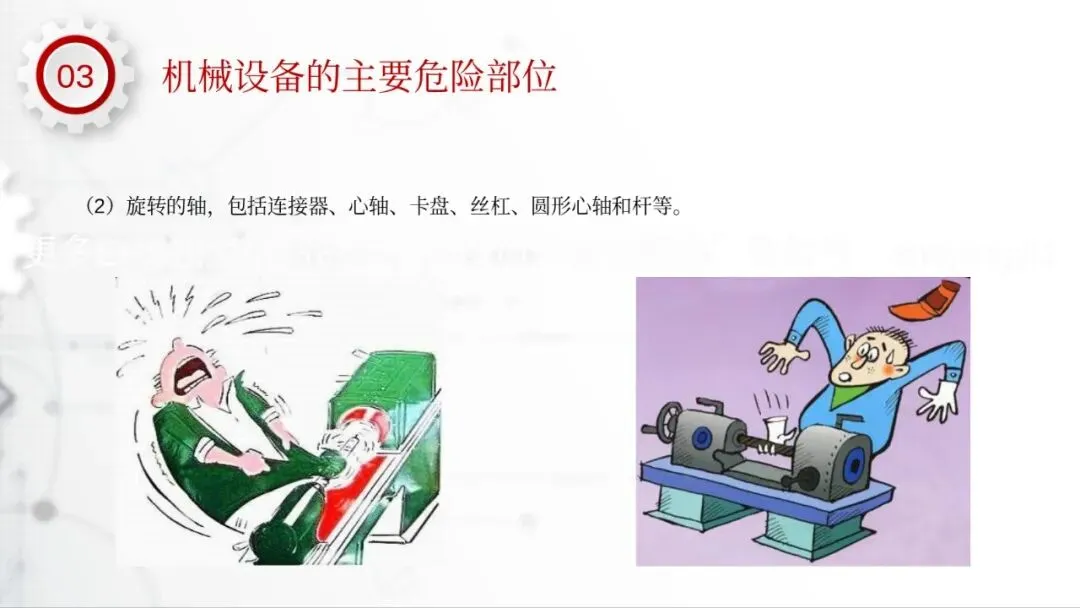

2. 旋转轴、丝杠、卡盘等回转杆件；

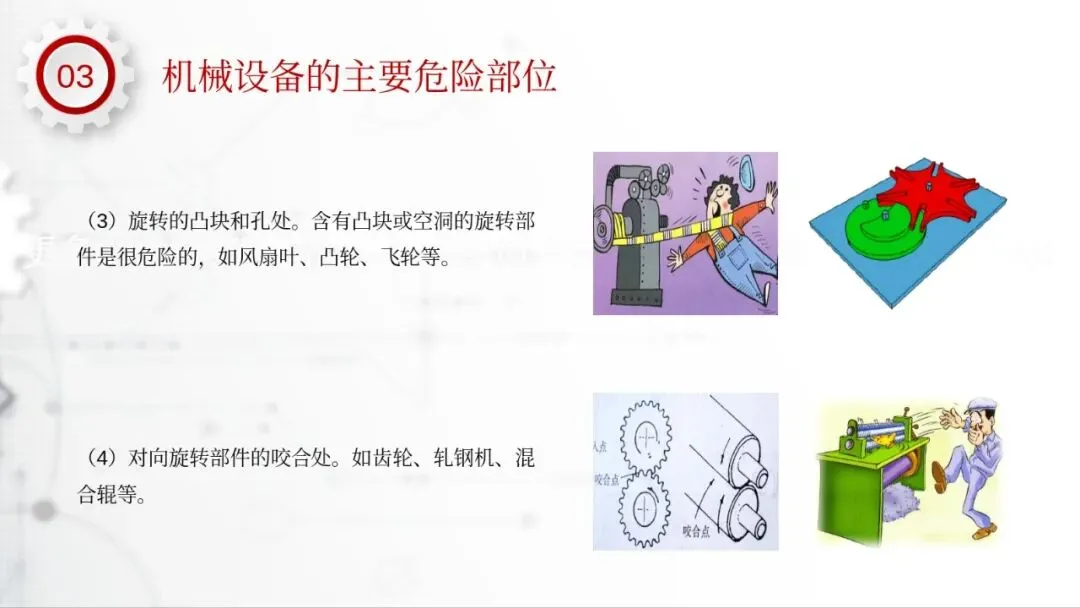

3. 风扇、凸轮等带凸块/孔洞旋转件；
4. 轧辊、齿轮对向旋转咬合区；

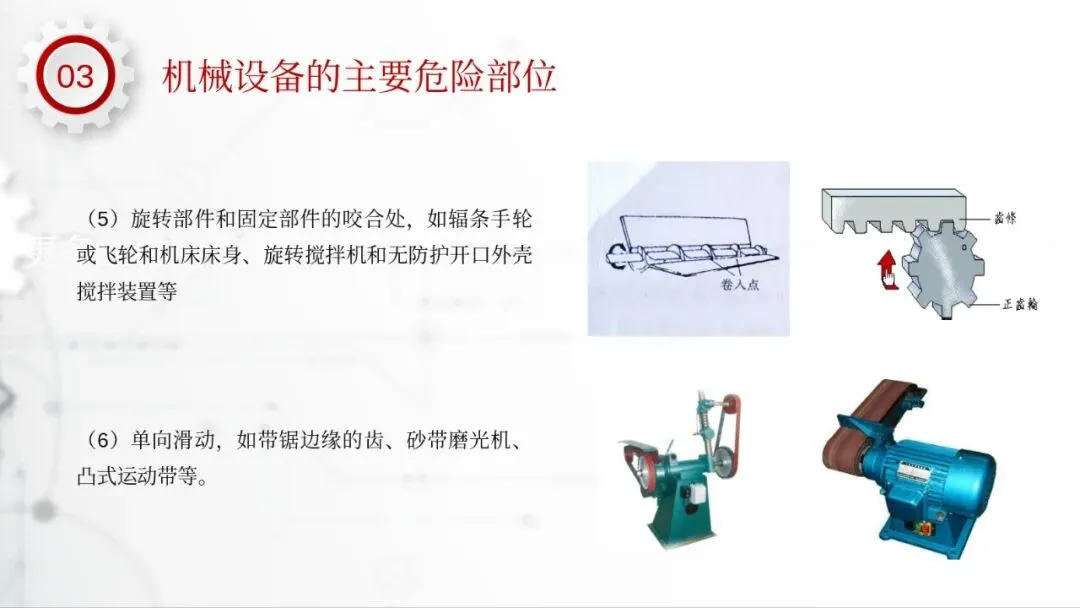

5. 飞轮、搅拌轴旋转件与固定机身咬合缝隙；
6. 带锯、砂带等单向滑动锋利部件。

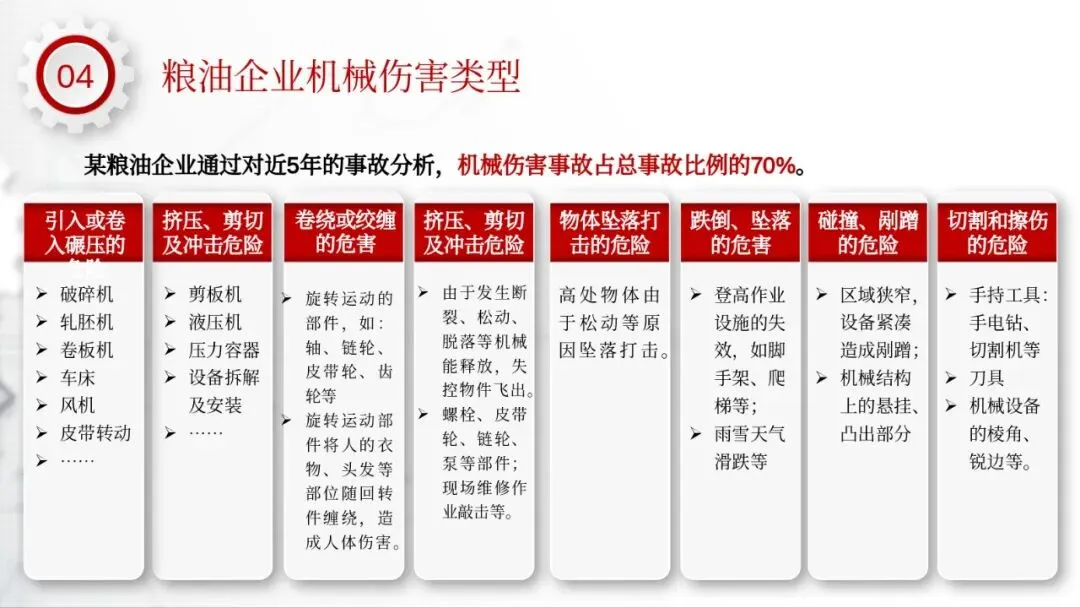

（四）粮油企业专属机械伤害风险（占全厂事故70%）
1. 卷入碾压：轧胚机、风机、皮带传动、破碎机；
2. 挤压剪切冲击：液压机、剪板机、压力容器；
3. 衣物缠绕：各类旋转轴、链轮；
4. 飞物打击：松动螺栓、脱落传动部件；
5. 高空坠落：爬梯、登高平台失效；
6. 剐蹭切割：设备棱角、手持切割工具。

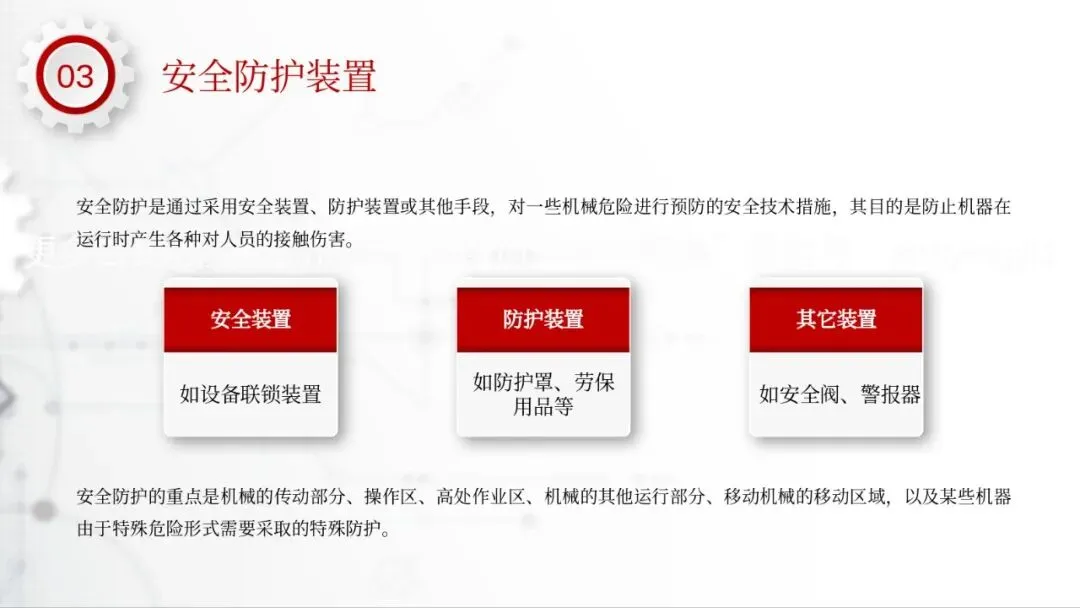

三、安全防护装置概述

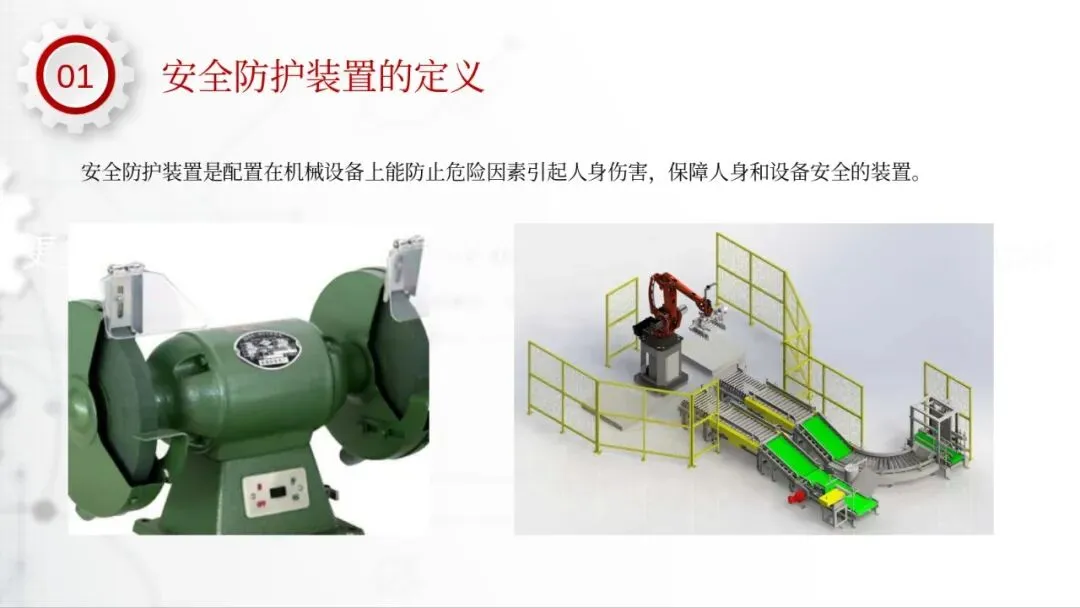

1. 定义
安装在机械设备上，阻隔危险、防止人身伤害、保障设备稳定运行的专用装置，执行国标《GB/T 8196-2018》。

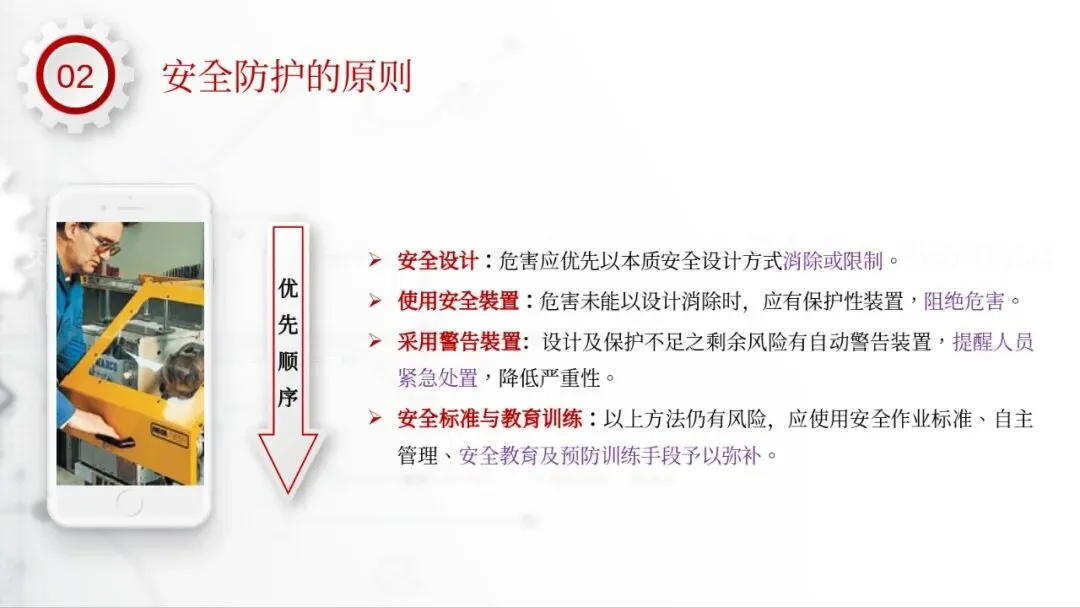

2. 四大防护优先级原则
1. 本质安全设计（最优）：源头消除危险；
2. 物理防护装置：隔离、阻挡危险源；
3. 声光警告装置：剩余风险预警；

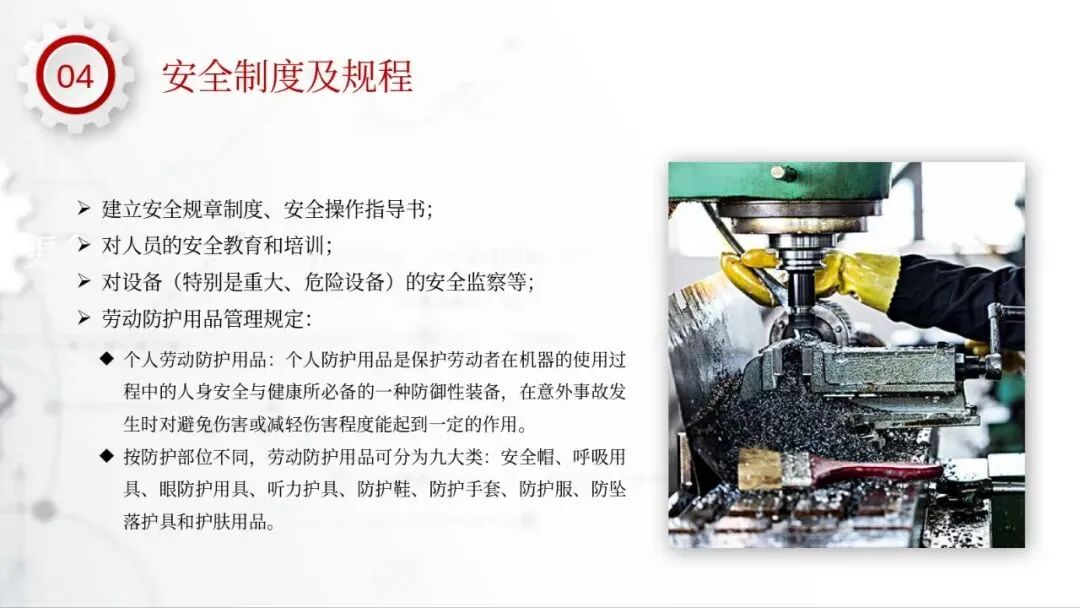

4. 制度培训管控：规范人员操作行为。

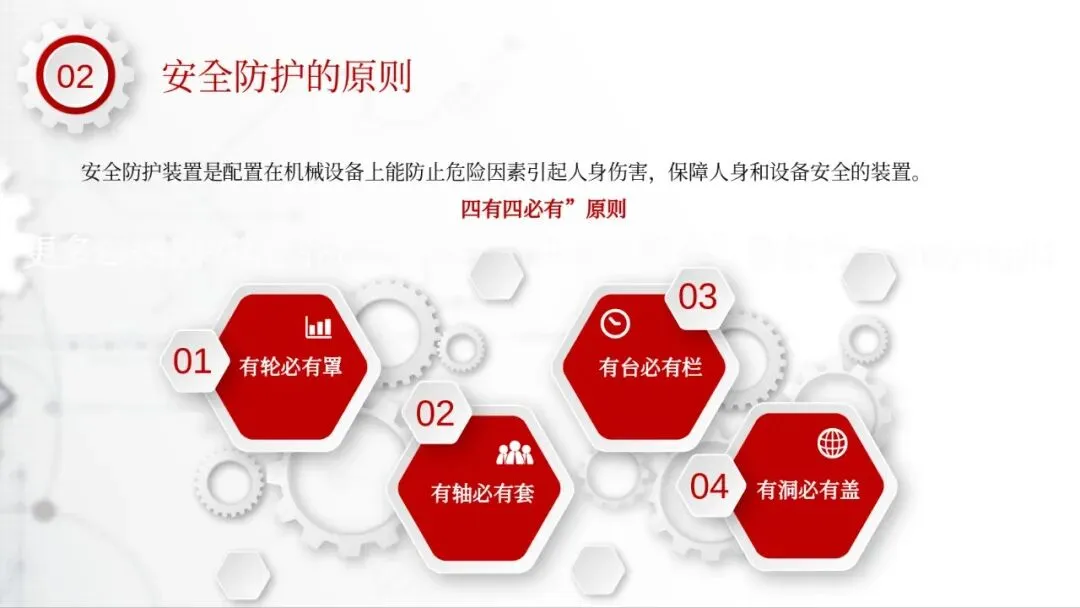

3. 基础执行准则：四有四必有
有轮必有罩、有轴必有套、有台必有栏、有洞必有盖。

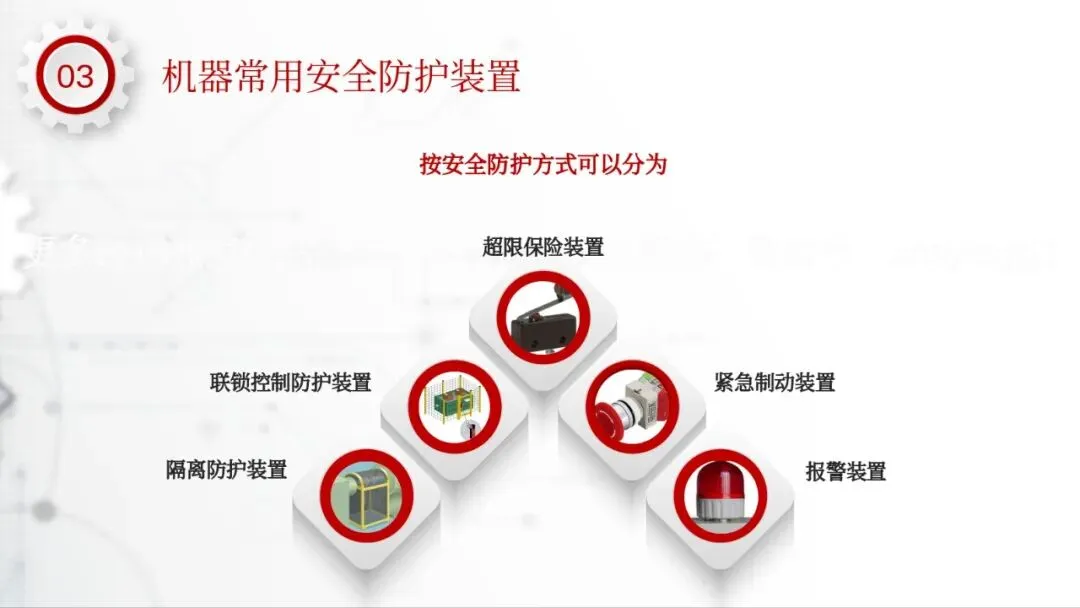

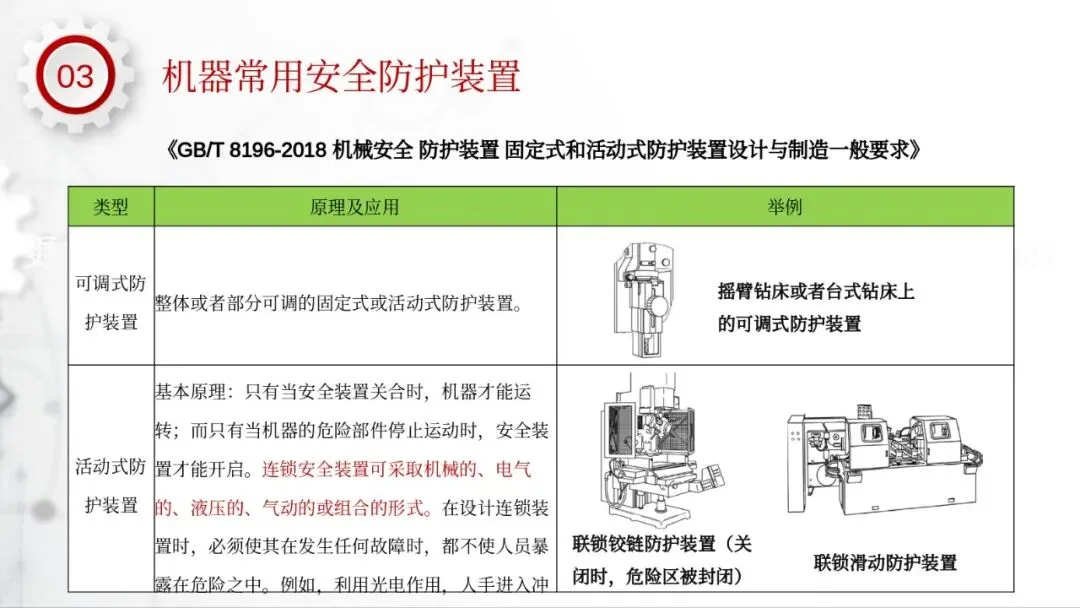

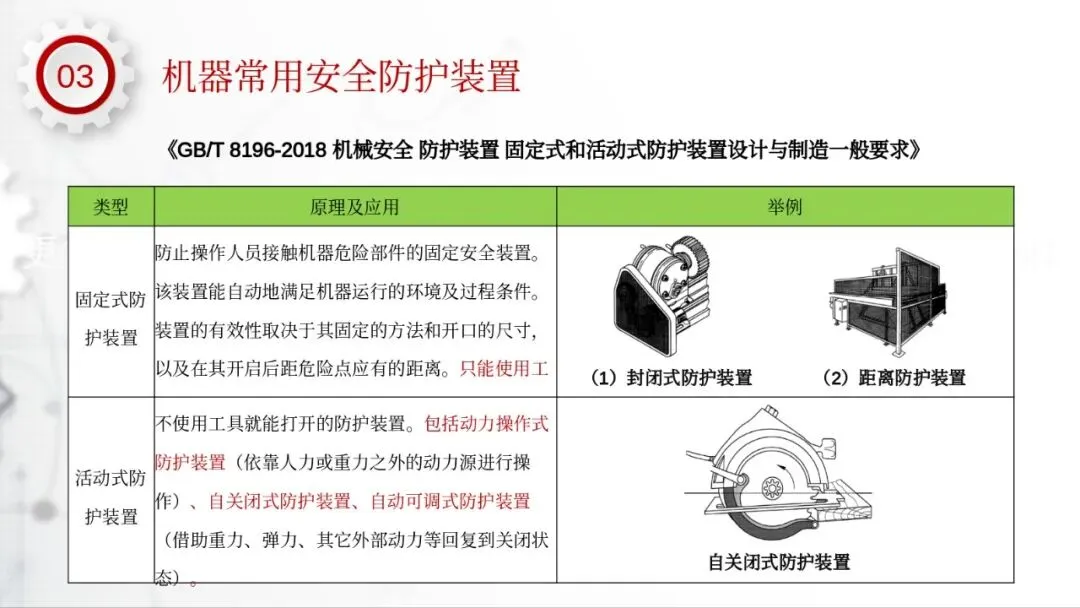

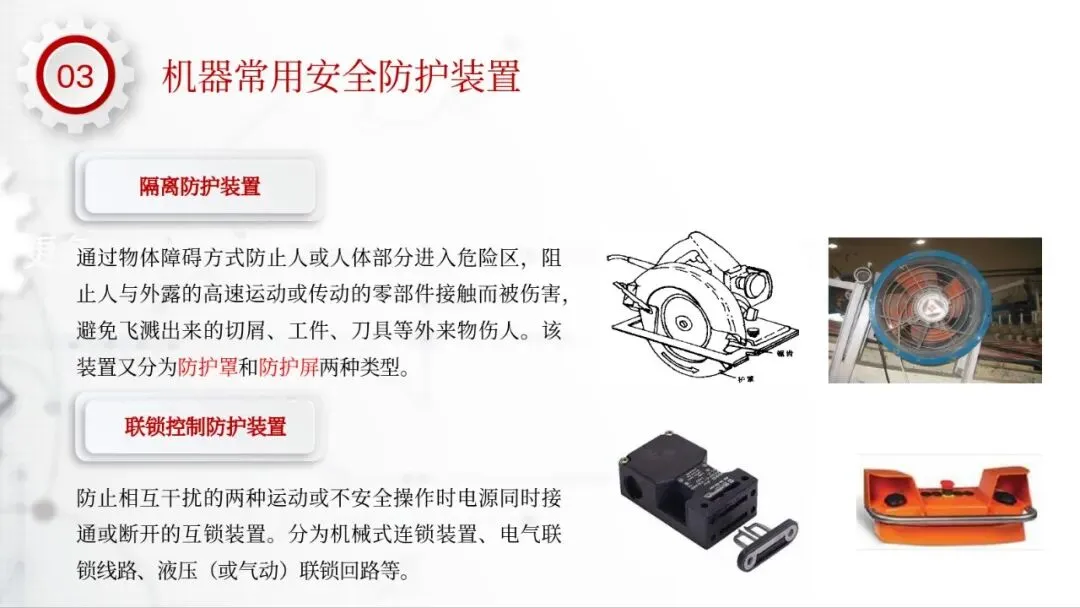

4. 防护装置五大分类及功能

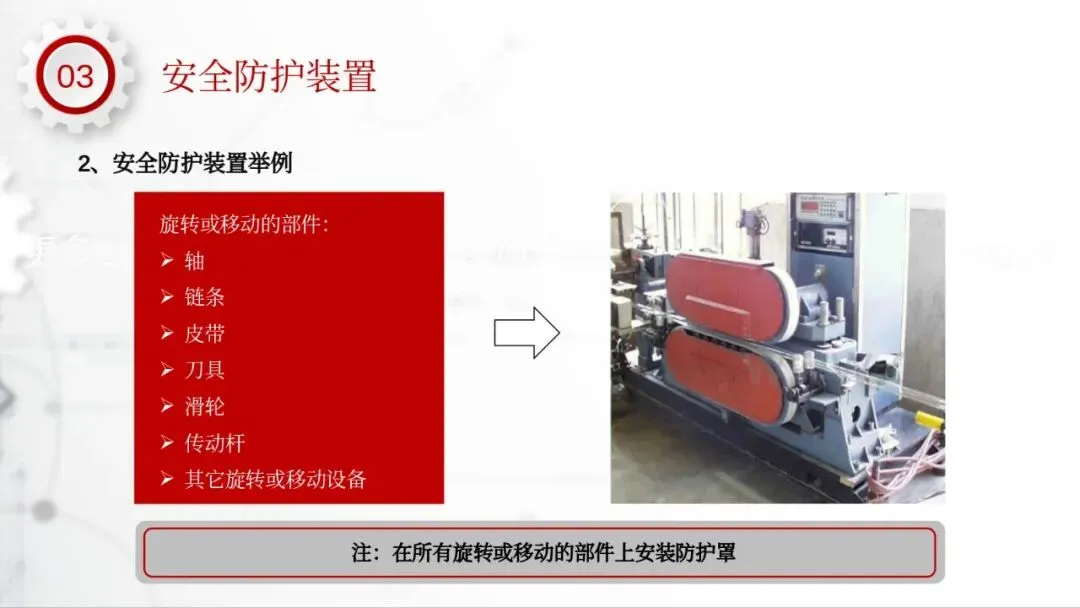

1. 隔离防护装置（防护罩、防护网）：物理隔绝人体与传动、切削危险区，分固定式、活动可调式；
2. 联锁控制装置：防护门未关闭设备无法启动；设备运行时防护门无法打开，含机械、电气、气动联锁；

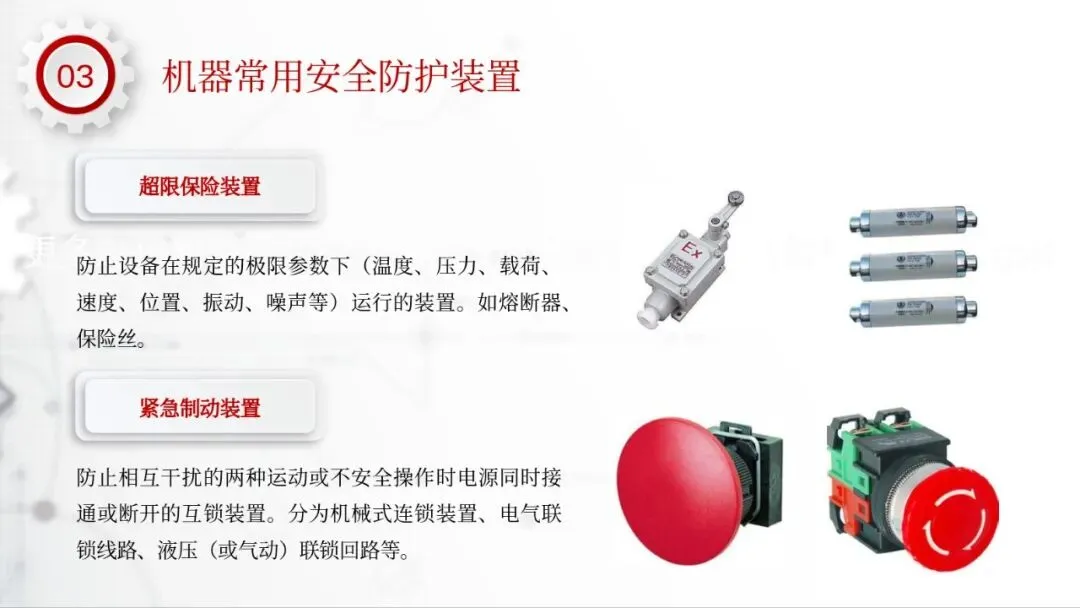

3. 超限保险装置：压力、载荷、温度超标自动停机保护（熔断器、压力限位开关）；
4. 紧急制动装置：红色急停按钮，一键切断设备全部动力；

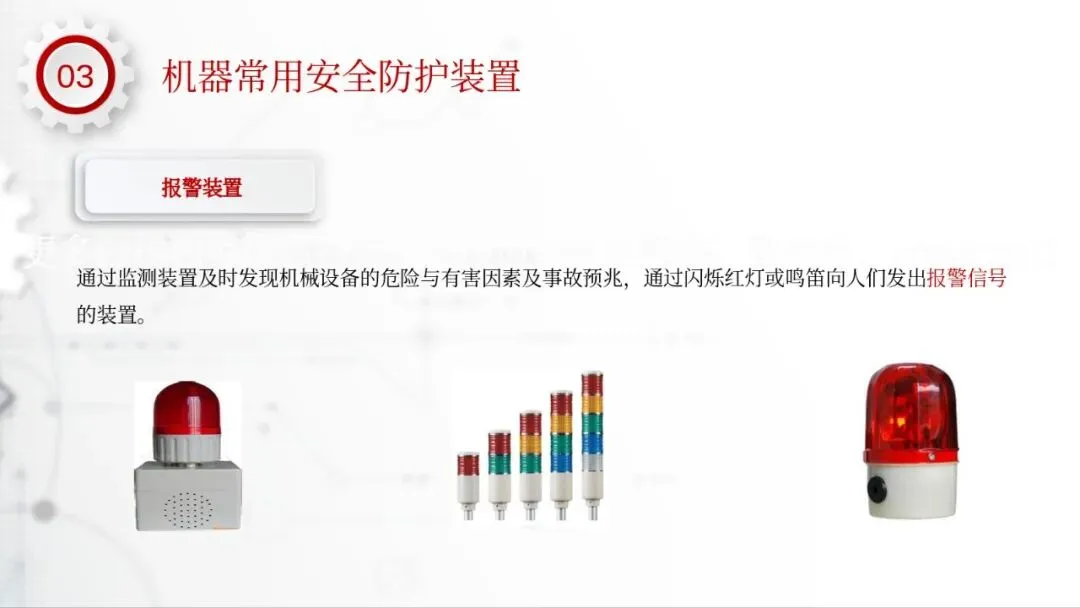

5. 声光报警装置：多层警示灯、警报器，设备异常自动预警。

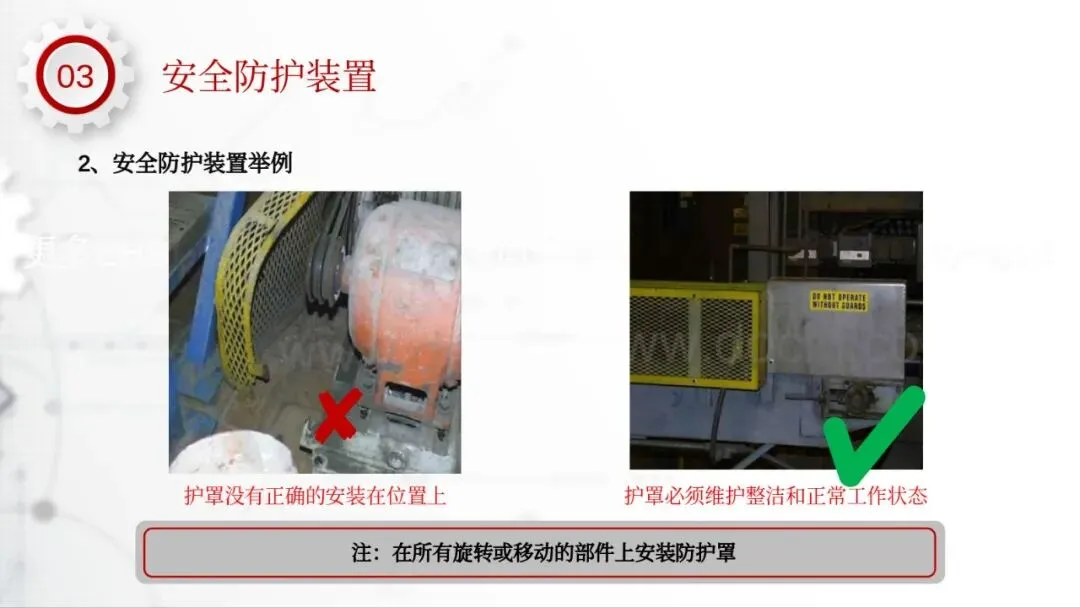

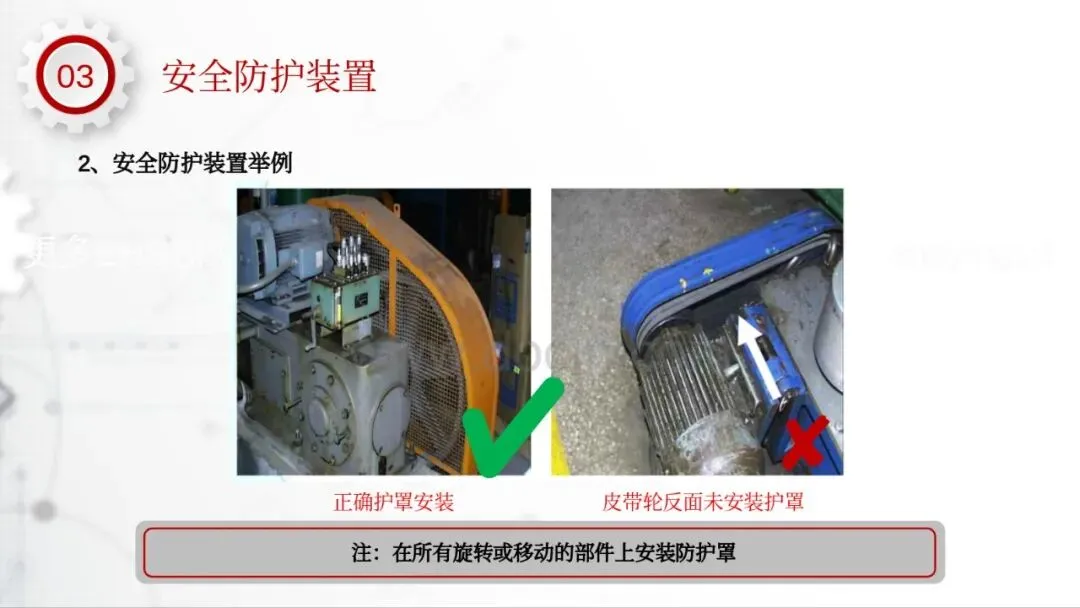

5. 防护装置正误对比要点
- 合格：全封闭防护罩、固定牢固、孔隙尺寸合规、联锁功能完好、无破损缺口；

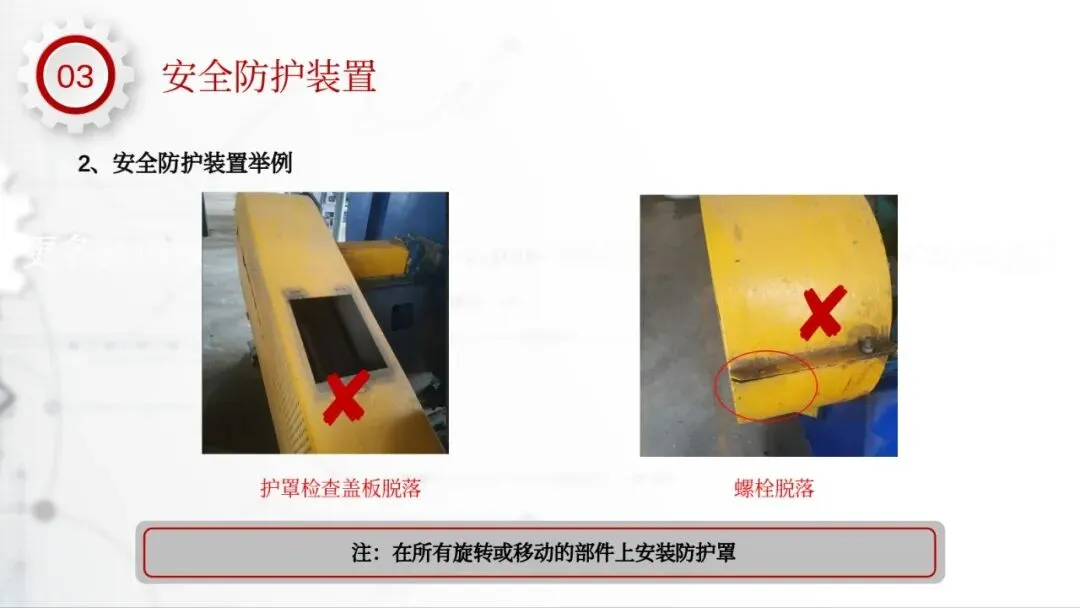

- 不合格：护罩缺失、半封闭、螺栓脱落、孔洞破损、拆除防护运行、间隙超标。
四、安全装置设置硬性要求

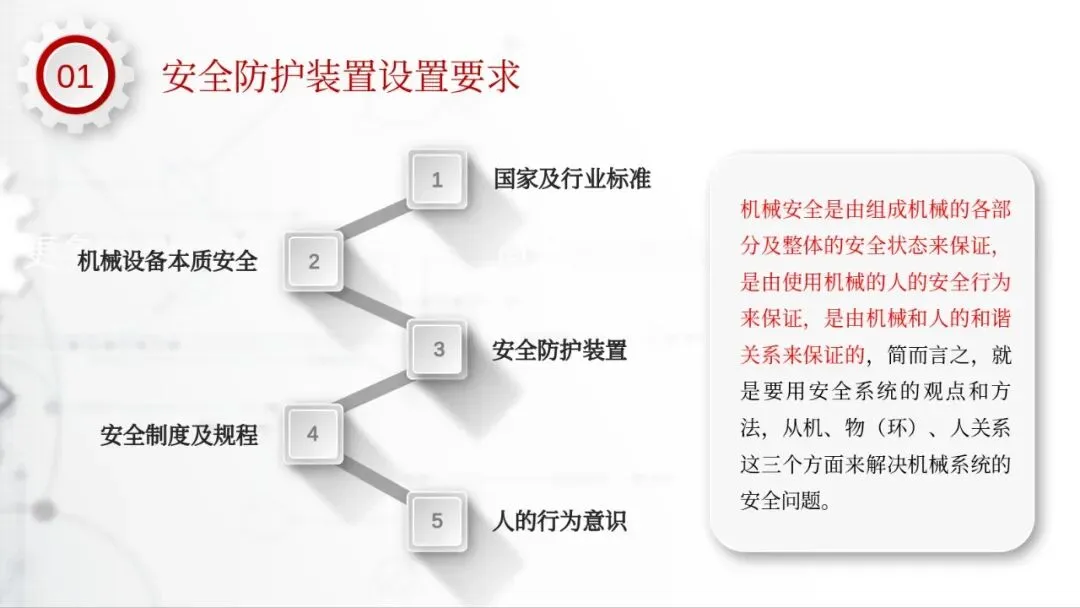

（一）五大管控维度
国家标准规范、设备本质安全、防护装置硬件、安全管理制度、人员安全意识。
（二）执行依据国标清单

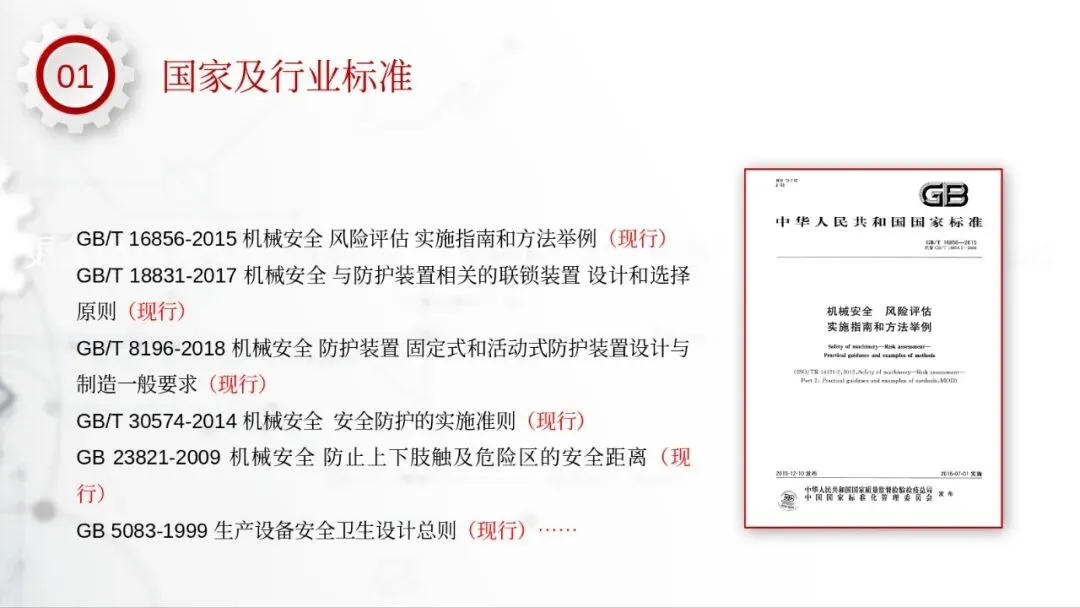

GB/T 16856-2015（风险评估）、GB/T 18831-2017（联锁装置）、GB/T 8196-2018（防护装置制造）、GB 23821-2009（安全距离）、GB 5083-1999（设备设计总则）。

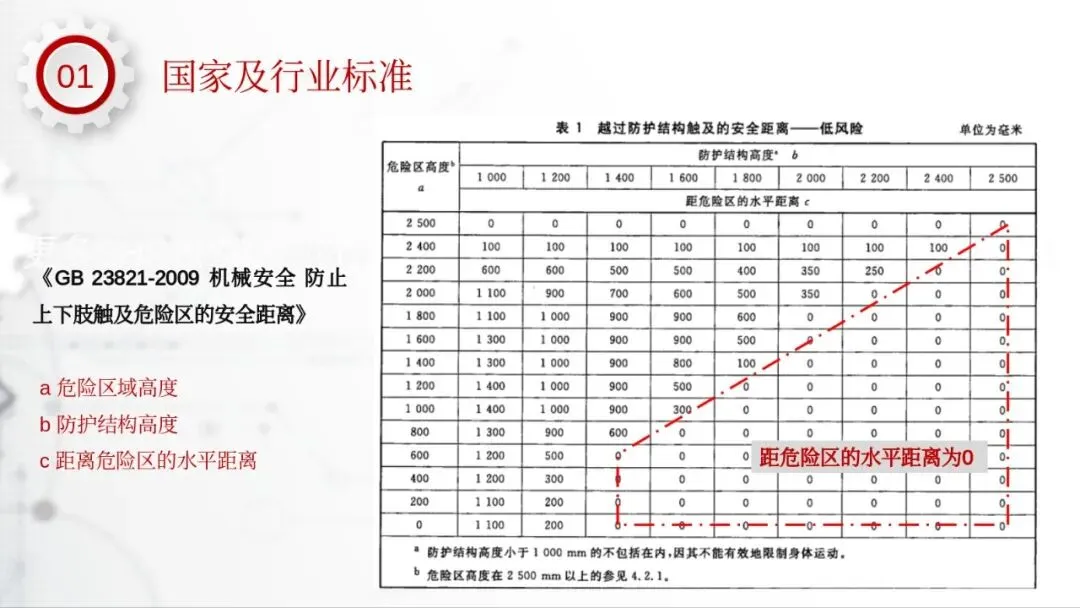

其中GB 23821明确不同高度防护栏对应的安全水平距离，杜绝手脚伸入危险区。

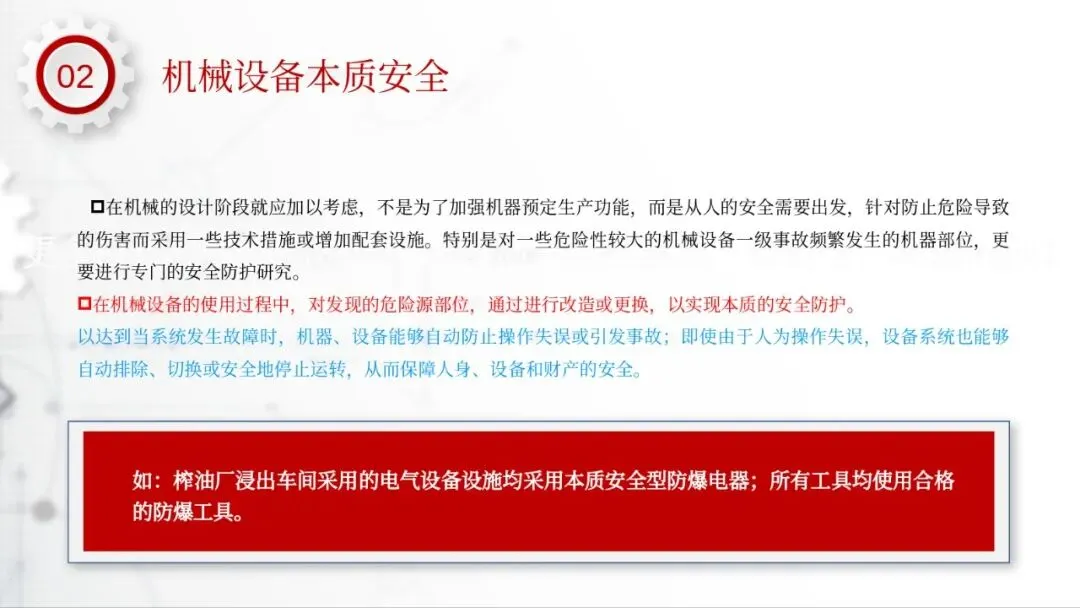

（三）设备本质安全要求
1. 设计阶段同步配套安全结构，从源头消除风险；
2. 在役设备发现危险源必须改造升级；
3. 故障、误操作状态下设备自动停机，避免事故；
4. 特殊防爆区域配套防爆电气、防爆工具。

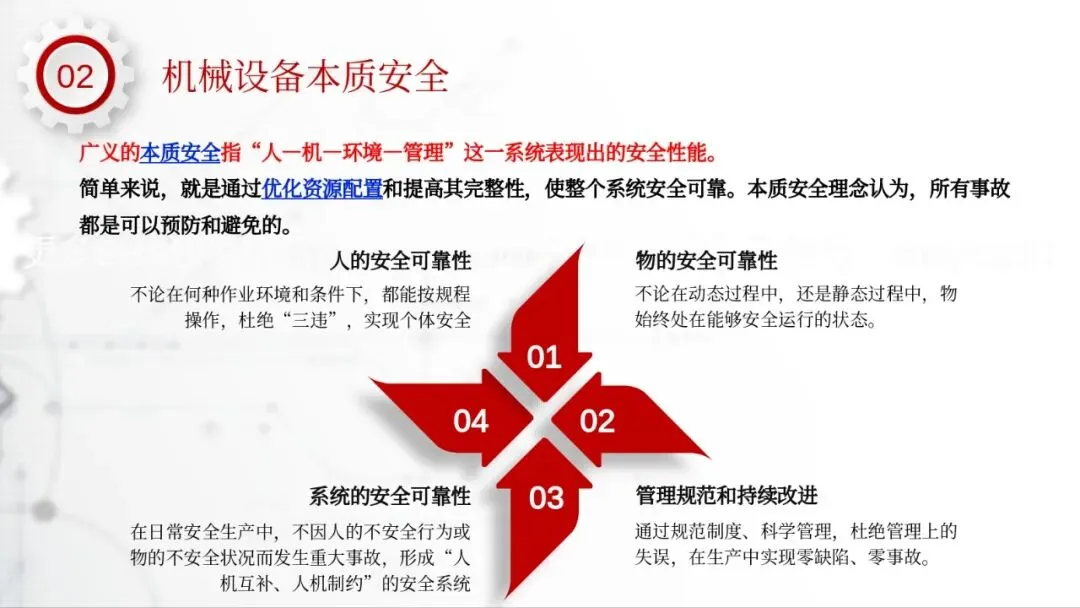

广义本质安全覆盖人-机-环境-管理全系统，理念为所有事故均可预防。

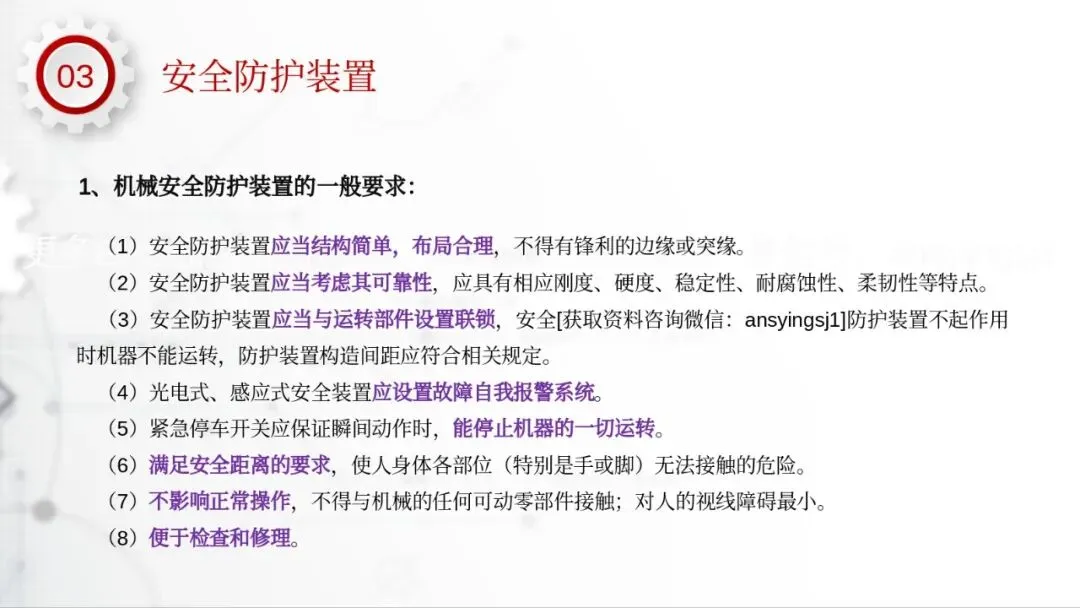

（四）安全防护装置通用技术标准
1. 结构光滑无尖角，具备足够刚度、耐腐蚀、稳定耐用；
2. 与设备运行联锁，防护失效设备禁止启动；
3. 光电感应类装置自带故障自检报警；
4. 急停开关瞬时切断全部动力；
5. 防护尺寸满足国标安全距离，人体无法触及危险部件；
6. 不遮挡操作视线、不干涉正常生产、便于检修维护。

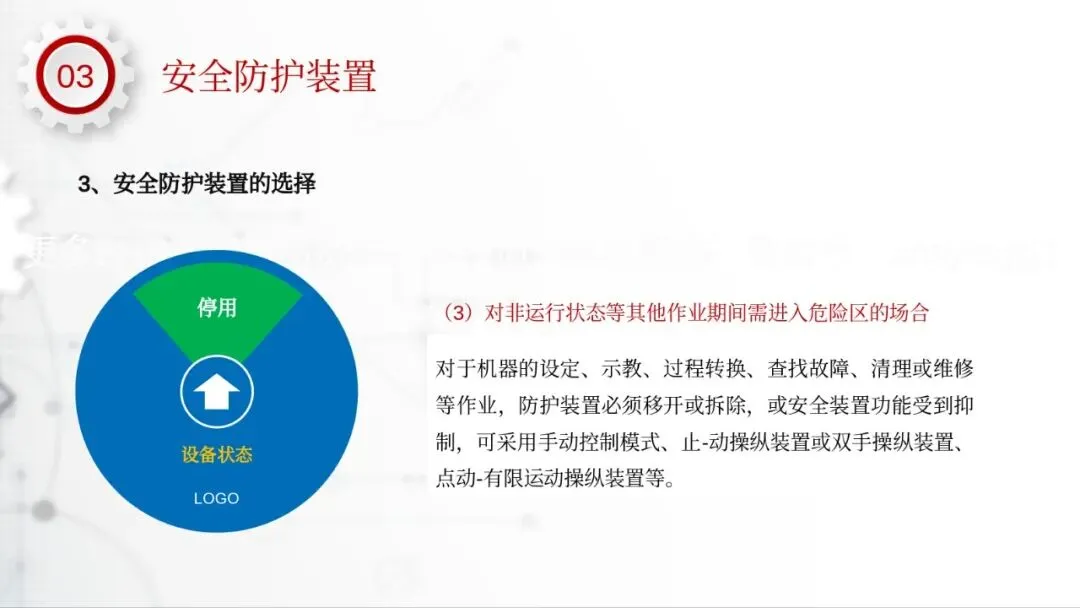

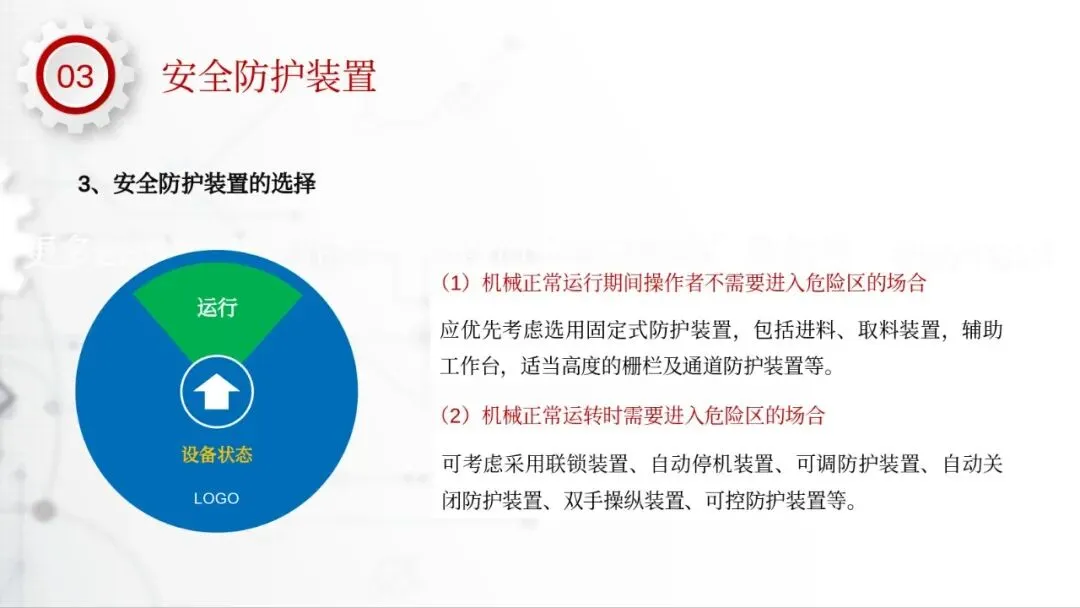

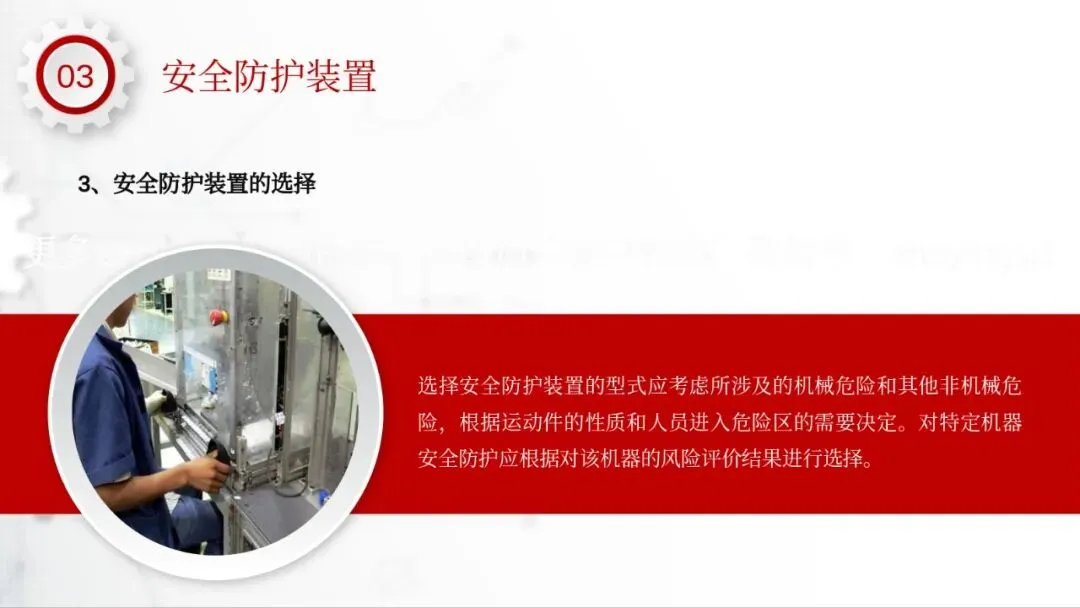

（五）防护装置选型规则
结合设备危险类型、运动部件形式、人员作业频次开展风险评估，匹配对应隔离/联锁/报警装置。

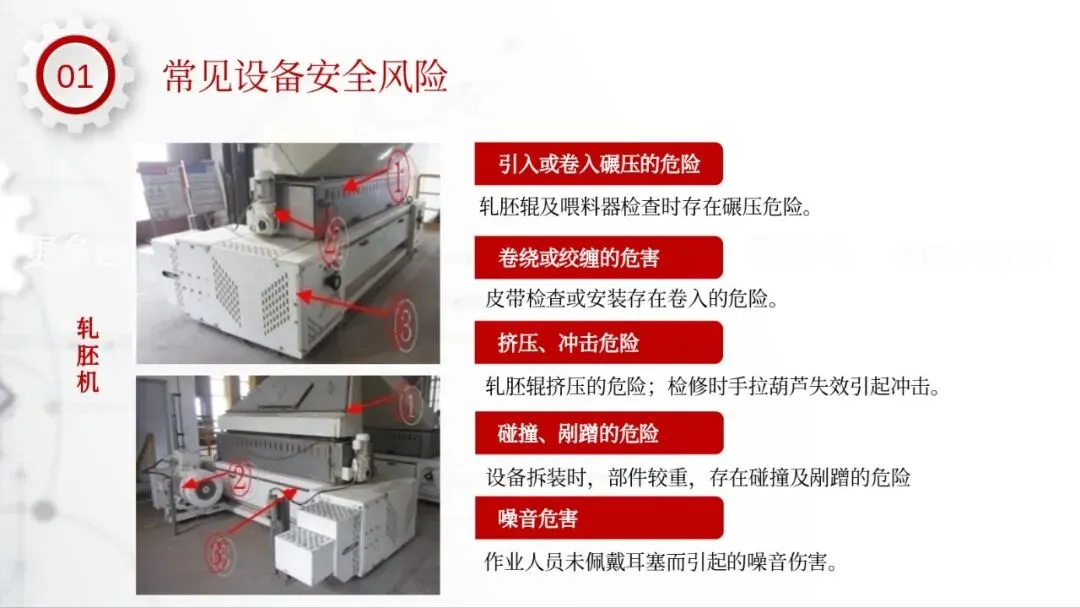

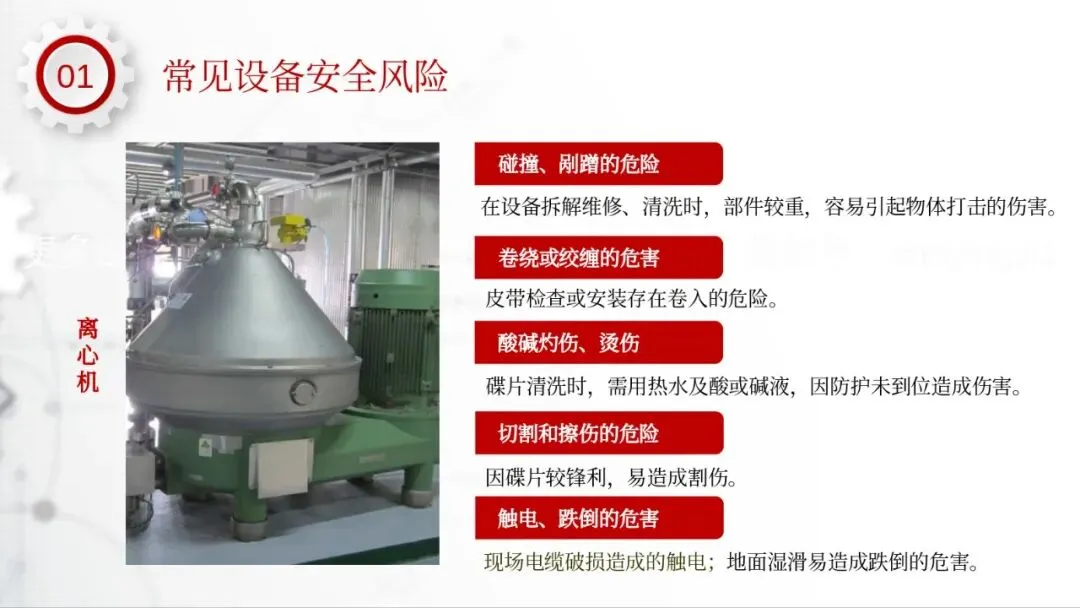

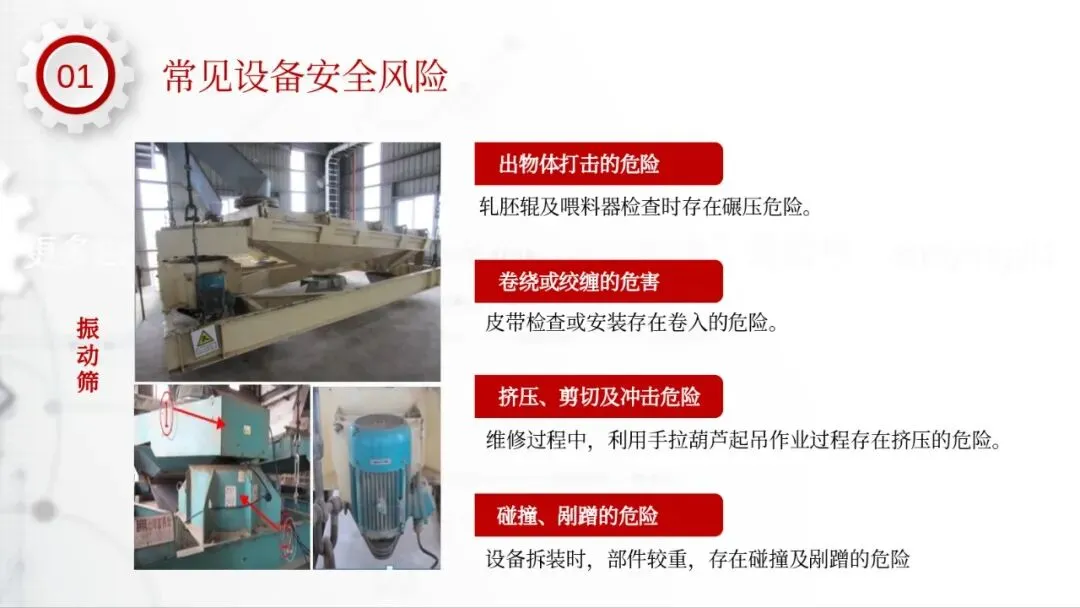

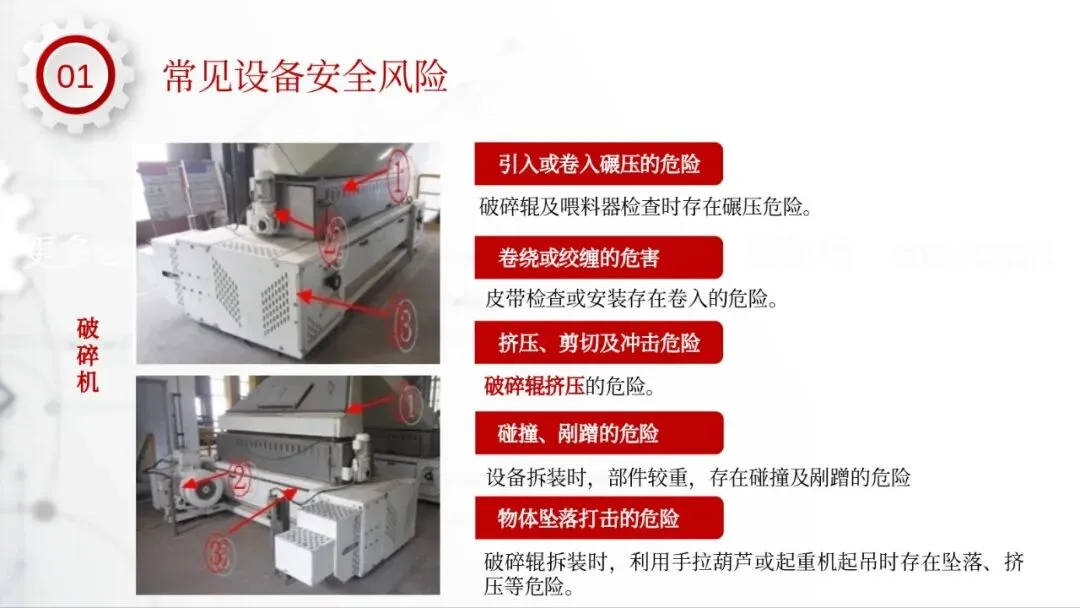

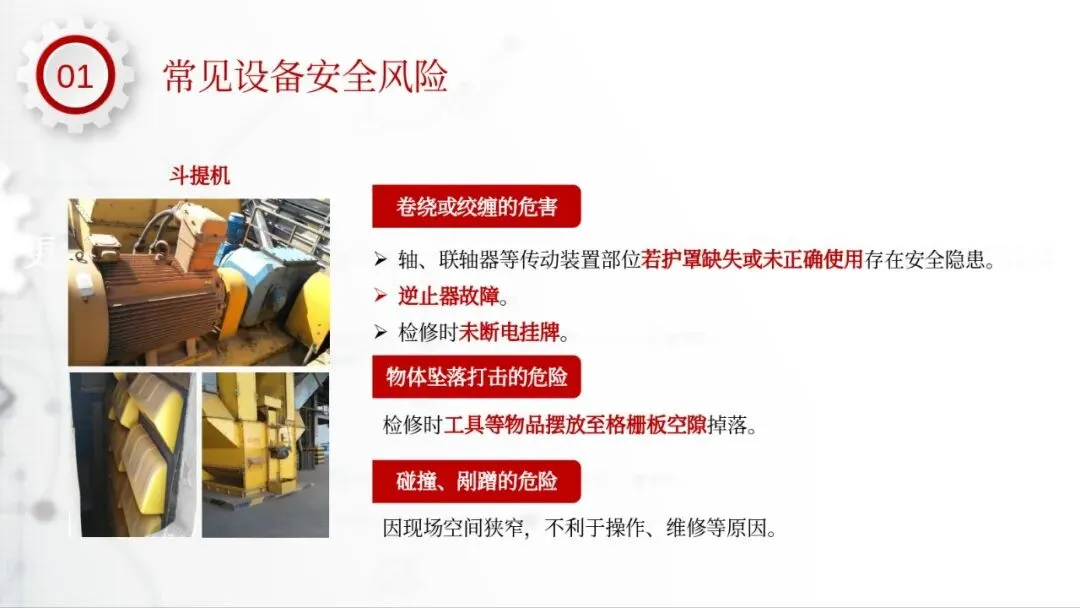

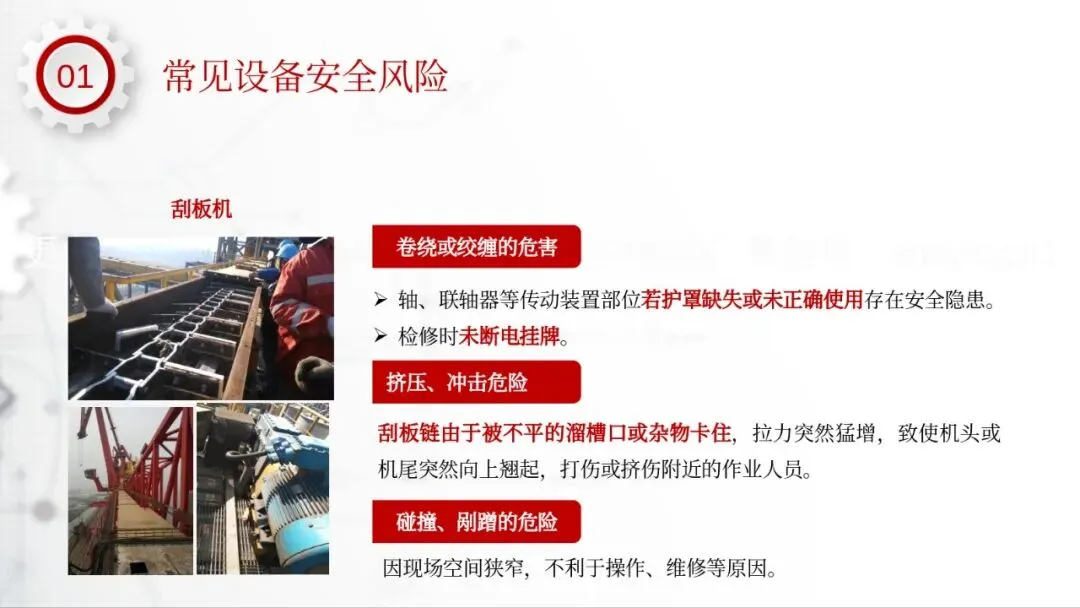

五、常见设备安全风险
1. 传动类：皮带、链条、转轴无防护罩，缝隙、孔洞未封堵；

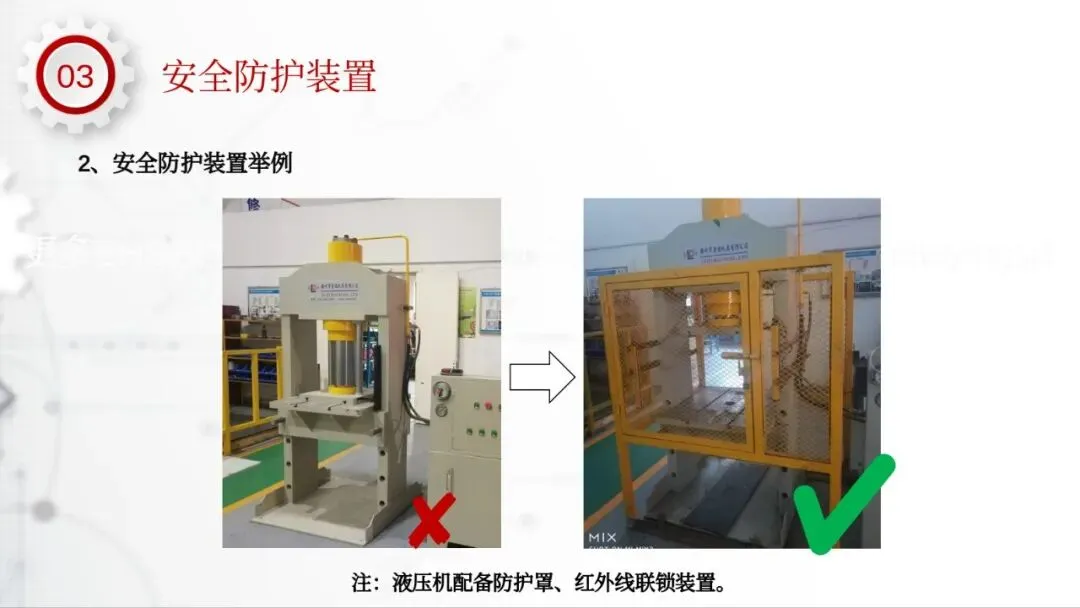

2. 冲压/液压设备：操作区无隔离网、无红外感应联锁；
3. 输送轧辊设备：咬合部位敞开，人员可伸手进入；
4. 风机、除尘器：压力保护装置失效，超压无泄压保护；
5. 登高平台：平台无防护栏杆、孔洞无盖板；
6. 现场管理问题：防护损坏不及时维修、人为拆除防护罩作业。

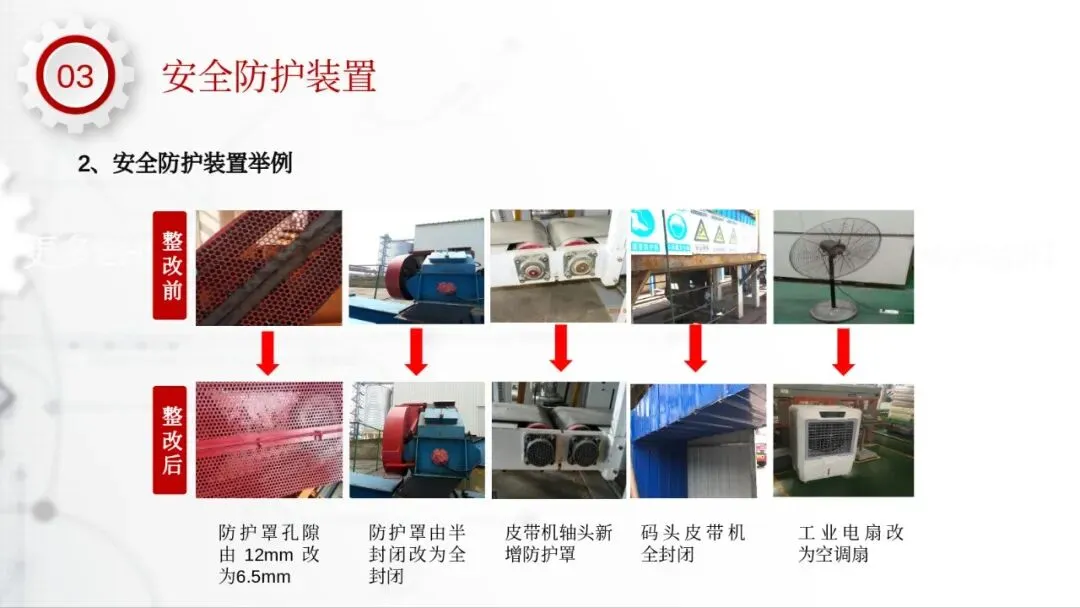

配套整改案例：缩小防护罩孔隙、半封闭改全封闭、轴头加装护罩、工业风扇替换密闭空调设备等。

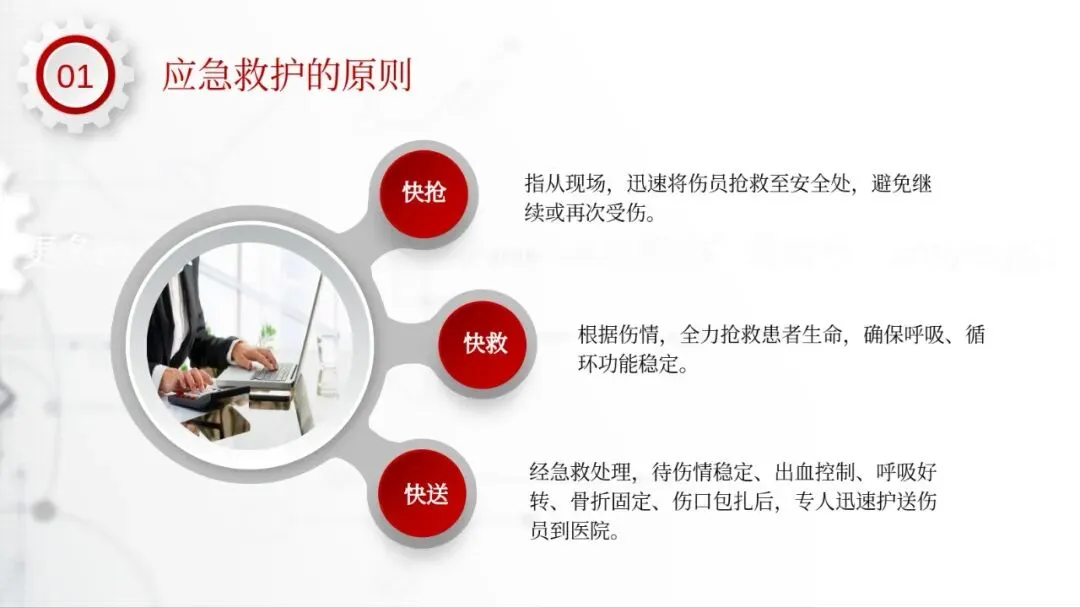

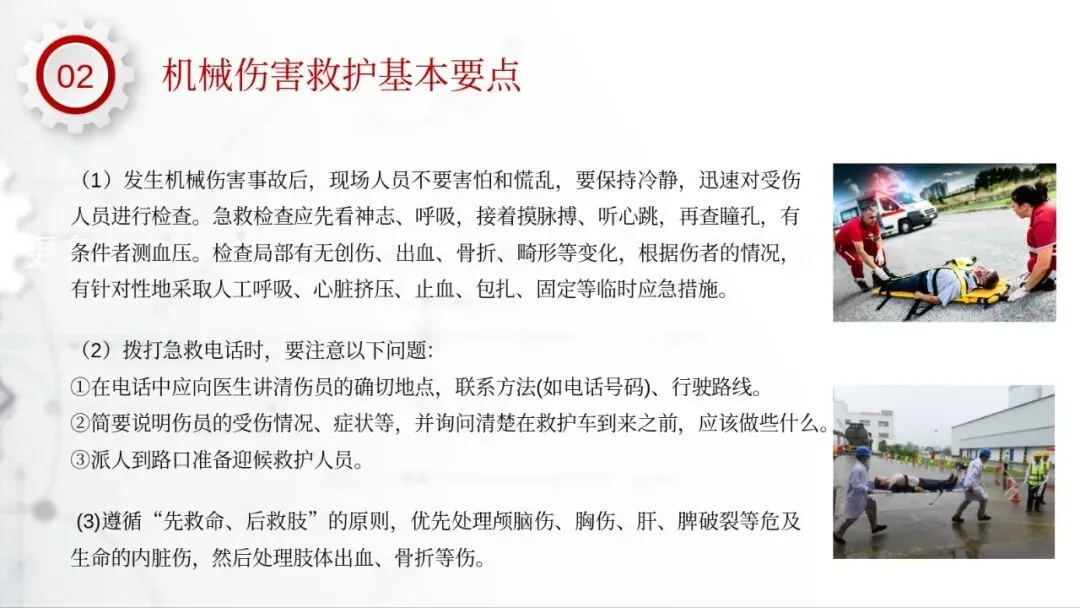

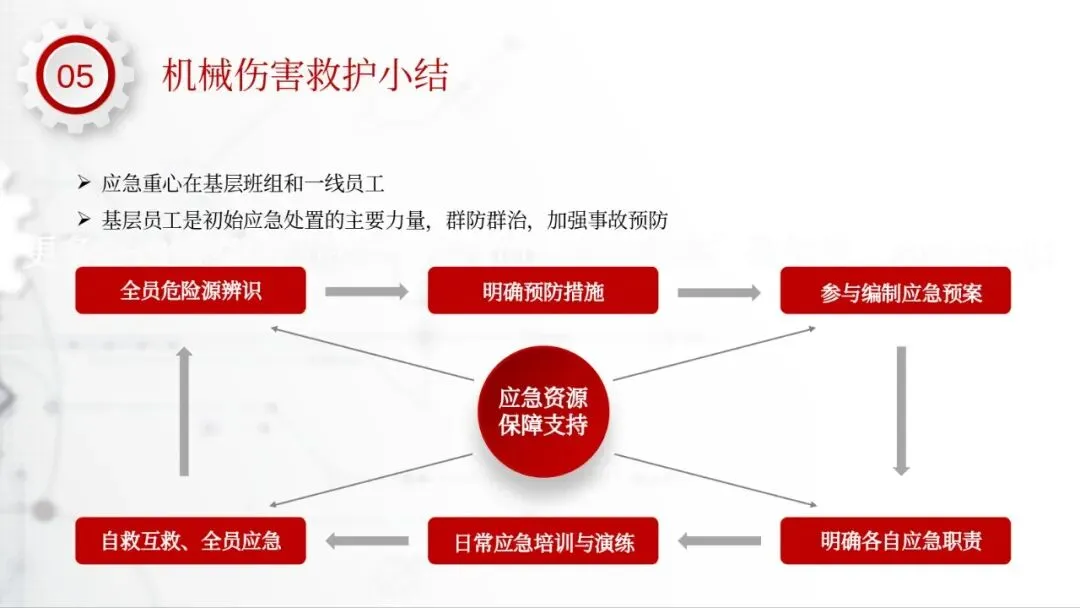

六、机械伤害救护
核心处置逻辑：
1. 第一时间按下设备急停，切断电源，防止二次伤害；
2. 严禁直接拖拽伤者肢体，设备卡夹需专业破拆；

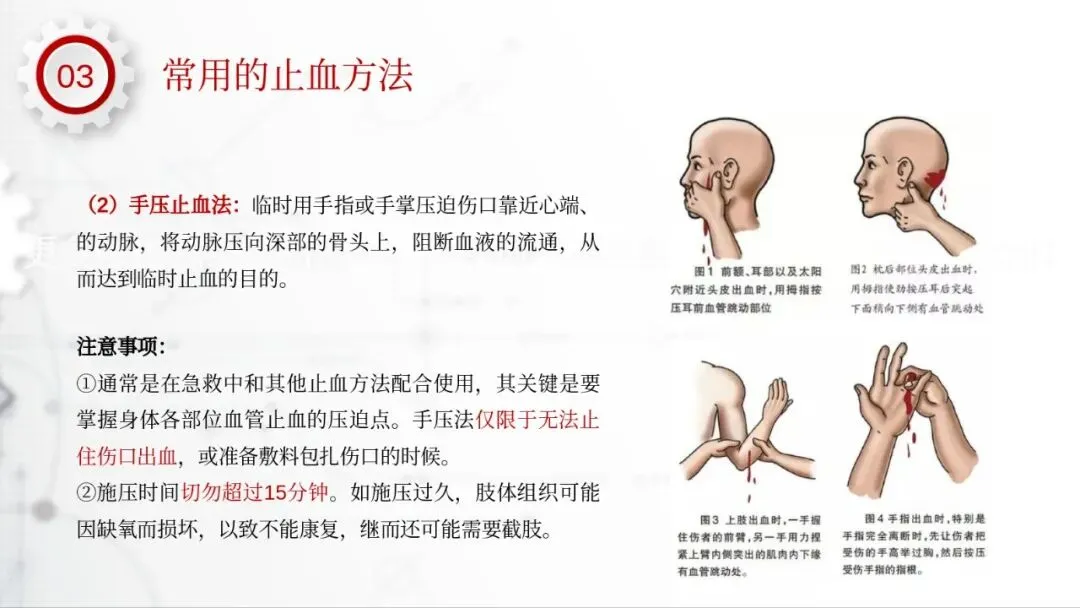

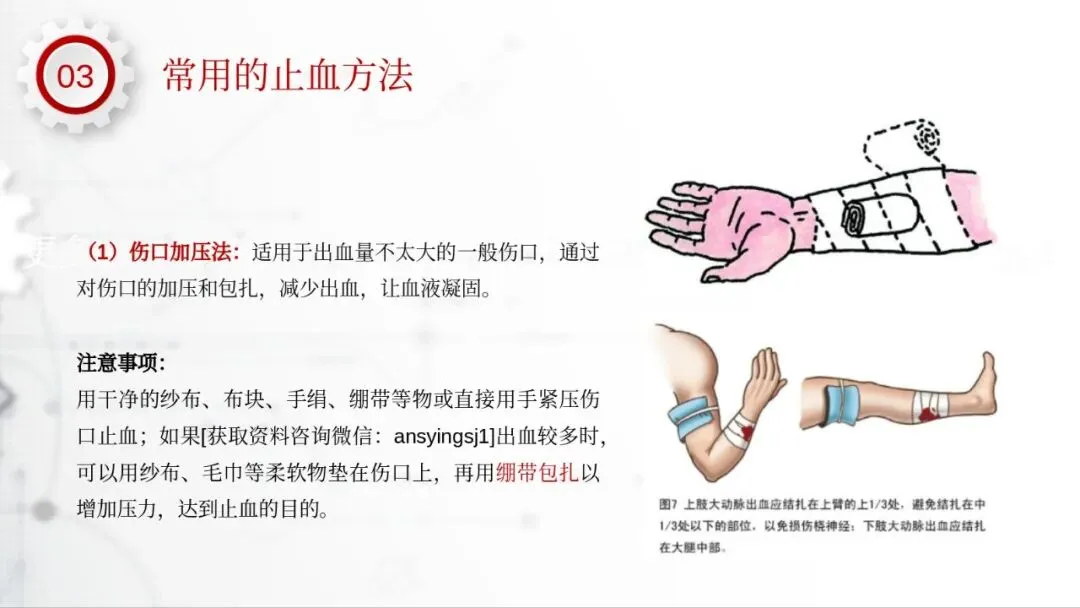

3. 伤口止血、骨折固定，及时拨打120；
4. 同步上报安全管理部门，封锁事故现场。
