夜雨聆风本教程说明 NTZF8 自动摆正 插件的入口、界面设置、摆正规则、平面位置设置，以及常见使用方法。
1. 打开设置界面
在 Mastercam 顶部工具栏找到 NTZ 定面助手，点击下拉菜单里的 定面助手设置。

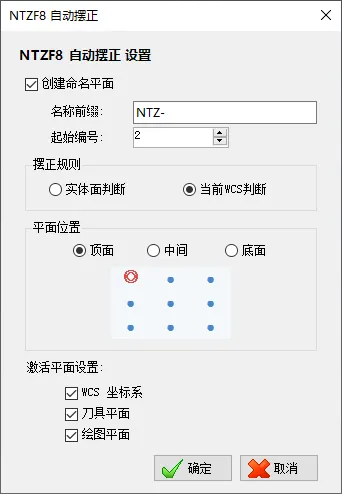

打开后会显示 NTZF8 自动摆正 设置窗口。
2. 界面功能说明
设置窗口主要分为五个区域：
创建命名平面名称前缀 / 起始编号摆正规则平面位置激活平面设置
这些设置会保存下来，下次打开插件会自动读取上一次的设置。
3. 创建命名平面
勾选 创建命名平面 后，插件运行时会自动创建一个新的命名平面。
一般建议保持勾选，因为后续加工、绘图、刀具平面切换都会更方便。
如果取消勾选，插件不会创建新的命名平面。
4. 名称前缀和起始编号
名称前缀 用来控制新平面的名字前缀。
例如：
名称前缀：NTZ-起始编号：2生成的新平面名称会从：
NTZ-2开始。
如果当前文件中已经存在同名平面，插件会自动往后递增，避免覆盖原来的平面。
示例：
已有：NTZ-2新建：NTZ-35. 摆正规则
摆正规则 控制插件根据什么方式判断新平面的方向。
实体面判断
实体面判断 是根据实体面来自动计算摆正方向。
适合：
普通实体 希望插件自动找实体面方向 当前 WCS 没有提前调整好
特点：
自动化程度高 会读取实体面数据 复杂实体可能会慢一些
当前WCS判断
当前WCS判断 是根据当前 WCS 方向和当前屏幕观察方向计算新平面。
适合：
复杂实体 圆柱、曲面、多实体 实体面判断容易卡顿的模型 已经手动调整好当前 WCS 或视图方向
特点：
不按实体面判断方向 运行更顺滑 新平面和当前 WCS 保持 90 度、180 度等正交关系
简单理解：
实体面判断：插件自己看实体面，自动找方向。当前WCS判断：你先调好 WCS 和视图，插件按当前方向快速创建新平面。6. 平面位置
平面位置 是用来控制新建平面落在模型边界的哪个位置。
它分成两部分：
高度位置： 顶面 / 中间 / 底面平面内位置：九宫格点位
顶面 / 中间 / 底面
这三个选项控制新建平面在高度方向的位置。
顶面：平面放在模型最高位置中间：平面放在模型高度中间底面：平面放在模型最低位置默认建议使用 顶面，这也是插件之前的默认效果。
九宫格点位
九宫格控制平面在模型边界范围内的横向位置。
可以理解为：
左上 上中 右上左中 中心 右中左下 下中 右下蓝色点表示可选位置，红色圆圈表示当前选中的位置。
默认是 中心。
常用组合
默认摆正：
顶面 + 中心平面放到模型顶面左上角：
顶面 + 左上平面放到模型底面中心：
底面 + 中心平面放到模型中间右侧：
中间 + 右中7. 激活平面设置
这里控制新建平面创建完成后，是否自动设为当前使用平面。
WCS 坐标系
勾选后，新建平面会自动设为当前 WCS。
一般建议勾选。
刀具平面
勾选后，新建平面会自动设为刀具平面。
加工前一般建议勾选。
绘图平面
勾选后，新建平面会自动设为绘图平面。
需要在新平面上画线、辅助构图时建议勾选。
8. 推荐设置
普通实体推荐：
创建命名平面：勾选名称前缀：NTZ-起始编号：按需要设置摆正规则：实体面判断平面位置：顶面 + 中心WCS 坐标系：勾选刀具平面：勾选绘图平面：勾选复杂实体推荐：
创建命名平面：勾选名称前缀：NTZ-起始编号：按需要设置摆正规则：当前WCS判断平面位置：按需要选择WCS 坐标系：勾选刀具平面：勾选绘图平面：勾选9. 操作流程
使用实体面判断
打开零件。 打开 定面助手设置。勾选 创建命名平面。设置名称前缀和起始编号。 选择 实体面判断。设置 平面位置。勾选需要激活的平面。 点击 确定。
使用当前WCS判断
打开零件。 先把当前 WCS 或观察方向调整到需要的方向。 打开 定面助手设置。选择 当前WCS判断。设置 平面位置。点击 确定。
10. 常见问题
设置起始编号为 2，为什么生成的不是 NTZ-2？
如果文件里已经存在 NTZ-2，插件会自动使用下一个编号，例如 NTZ-3。
复杂实体运行慢怎么办？
建议选择 当前WCS判断。
这个模式不需要根据实体面判断方向，运行会更顺滑。
当前WCS判断需要选择实体面吗？
不需要。
它主要根据当前 WCS 方向和当前屏幕观察方向计算。
平面位置的九宫格是按什么方向算？
九宫格是按新平面的 X/Y 方向，在模型整体边界范围内取点。
例如选择 顶面 + 左上，就是在模型顶面范围内取左上位置作为新平面的原点。
多个实体会怎么处理？
插件会尽量按参与计算的所有实体整体边界来计算中心、最高点、最低点和九宫格位置。
11. 快速记忆
摆正规则决定方向。平面位置决定原点放在哪里。激活平面设置决定创建后自动启用哪些平面。
