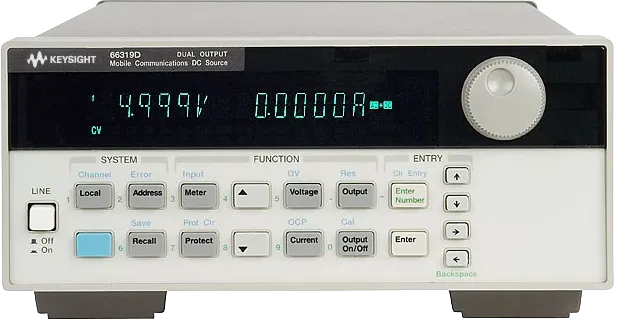

夜雨聆风是德科技66319D双输出移动通信直流电源提供两路输出，用于测试主电池电源和电池充电器电路。
是德科技移动通信直流电源663xx系列提供多种功能，非常适合测试无线和电池供电设备。出色的电压瞬态响应最大限度地减少了因测试接线中显著压降导致的设备停机，从而确保最大测试系统吞吐量。 内置的先进测量系统可精确测量设备在不同模式下运行的电池电流消耗，是德科技开发的专有功能使手机制造商能够检测永久性与间歇性开路连接。
是德科技 66319D 双输出移动通信直流电源提供两路输出，用于测试主电池电源和电池充电器电路，使客户能够使用同一设备测试手机和充电器。 该特性有助于节省机架空间（2路输出仅占用半个机架箱），无需使用两台独立电源。66319D直流电源通过内置数字电压表的增强功能，完整继承了66319B的所有特性。
当66319D与Keysight 14565B软件配合使用时，研发工程师可表征电池的电流输出特性，并通过提供长达1000小时的数据记录、CCDF统计分析和波形捕获功能，在影响电流消耗和电池寿命的设计中进行权衡取舍。
一、数据参数：
1.OUTPUT 1：
输出额定值
电压：0 至 15 V
电流：0 至 3 A
长达 7 毫秒的电流峰值：5 安培
25°C ±5°C 时的编程精度（设定值的百分比 + 固定值）
电压：0.05% + 10 mV
电流：0.05% + 1.33 mA
直流回读精度
电压：0.03% + 5 mV
电流（-3 A 至 +5 A）：0.2% + 0.5 mA
电流（-1 A 至 +1 A）：0.1% + 0.2 mA
电流（-20 mA 至 +20 mA）：0.1% + 2.5 µA
瞬态响应
40 mV 压降，<20 µs 的瞬变响应时间
2.OUTPUT 2:
输出额定值
电压：0 至 12 V
电流：0 至 1.5 A
25°C ±5°C 时的编程精度（设定值的百分比 + 固定值）
电压：0.2% + 40 mV
电流：0.2% + 4.5 mA
直流回读精度
电压：0.2% + 15 mV
电流：0.2% + 3 mA
3.内置数字电压表DVM：
直流回读精度（25°C ±5°C）
电压：0.04% + 5 mV
交流+直流回读精度
电压(60Hz~10kHz)：1% + 5 mV
电压(40~60Hz,10~20kHz)：4% + 5 mV
二、接线：

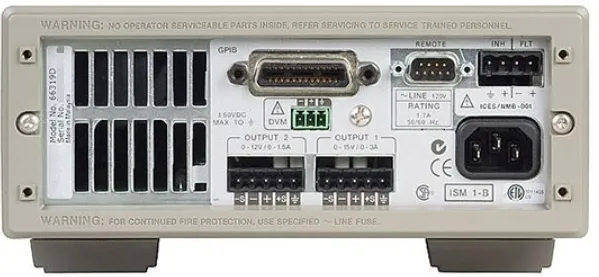

输出端接线：

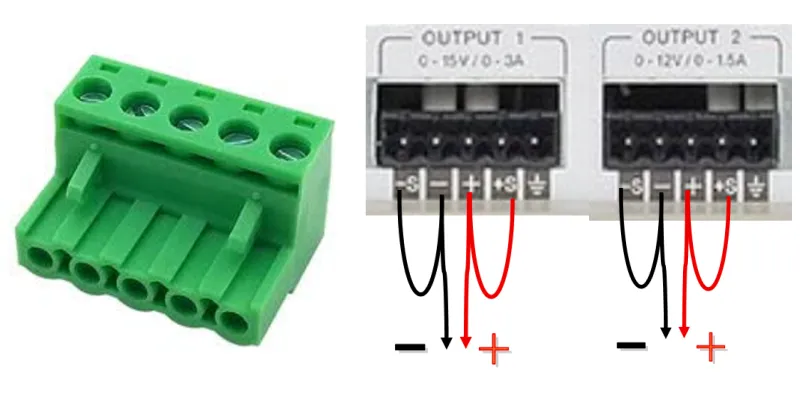

需要一个5PIN专用接线端。对应OUTPUT1/2图标将“-s”与“-”短接，“+”与“+s”短接并引出端子，地线“⏚”单独引到大地（可悬空不接）。
三、测试操作：
1)电压/电流测量：
OUTPUT1:
a)将引出的正负极线接入电压/电流表测量直流电压/电流值， AC+DC状态（AC电压/电流值很小一般测试忽略不计）。

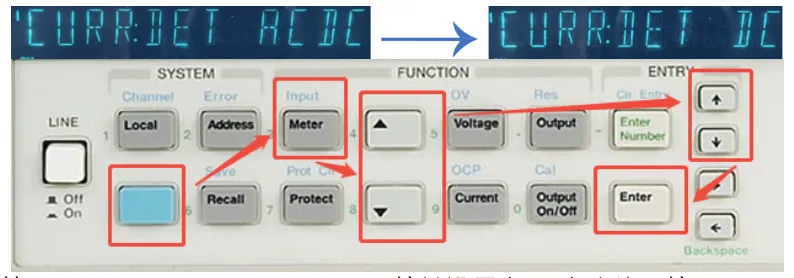

b)如果需要精确测量可以设置Shift（蓝色按键）+Meter（Input） → 功能键▲▼选择CURR:DET ACDC → 再按右边方向键↑↓改成CURR:DET DC → 按Enter键确认。然后再将引出的正负极线接入电压/电流表测量直流电压/电流值。
c)按Voltage/Current+Enter Number按键设置电压/电流值。按Enter Number按键后，数值可选用面板对应数字、右侧方向键、旋钮更改。最后需按Enter确认。
d)按Output On/Off打开和关闭电源输出，电压测试输出时左下角显示CV，电流满载测试输出时左下角显示CC（注意：电流测试时输出电流值不要超过测试电流表的量程避免设备损坏）。
e)按Meter按键显示主界面显示回读电压、电流值。然后确认电源输出和电压/电流表测得结果一致。
OUTPUT2:
a)无AC+DC功能，可直接测量。按Shift(蓝色按键)+Local(Channel)切换通道2。
b)屏幕左标号显示2，按Voltage/Current +Enter Number按键设置电压/电流值。按Enter Number按键后，数值可选用面板对应数字、右侧方向键、旋钮更改。最后需按Enter确认。
c)按Meter按键显示主界面（屏幕左标号显示2）显示OUTPUT2回读电压、电流值。然后确认电源输出和电压/电流表测得结果一致。
2)内置数字电压表DVM测量：
可以将OUTPUT1引出接线接入DVM的3pin接口测量电压值，OUTPUT1“+”接DVM“+”,OUTPUT“-”接DVM“-”, 地线“⏚”单独引到大地（可悬空不接）。
按Meter按键显示主界面(屏幕左标号须显示1)，按功能键▲▼显示到RMS DVM界面。
设置OUTPUT1电压然后输出左下角显示CV，确认输出电压值和DVM显示值一致。

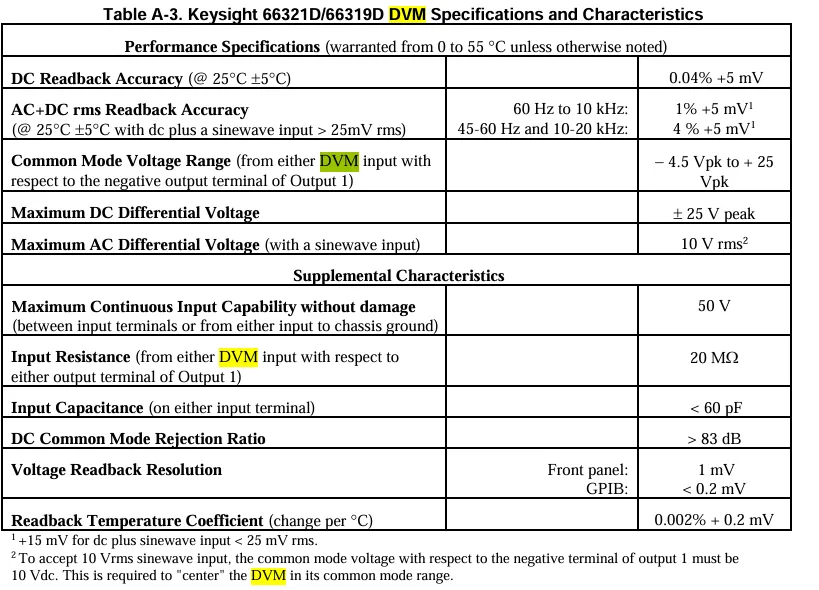

DVM技术指标：
3)带载测试：
将OUTPUT1/OUTPUT2电压设置成4V,电流1A。电源正负级接一个4Ω电阻（10W及以上）两端。打开电源后查看电源输出。按Meter按键查看回读电压值，接电阻和断开电阻值后的变化。如果接上电阻后电压升高，表示带载异常需要维修处理。基本不变或略微下降为正常。
带载测试异常显示
带载测试正常显示
4)纹波测试：
设置OUTPUT1电压为15V，电流设置到最大（3A以上）。
设置电子负载为电流模式，限电压为15V，限电流3A。
设置电压表AC档。
将电源OUTPUT1接上电子负载并连到电压表端（“-”接“-”，“+”接“+”）。
打开电源OUTPUT1输出，打开电子负载，查看电压表AC当纹波电压值。
同理
设置OUTPUT2电压为12V，电流设置到最大（1.5A以上）。
设置电子负载为电流模式，限电压为12V，限电流1.5A。
设置电压表AC档。
将电源OUTPUT2接上电子负载并连到电压表端（“-”接“-”，“+”接“+”）。
打开电源切换到OUTPUT2输出，打开电子负载，查看电压表AC当纹波电压值。
