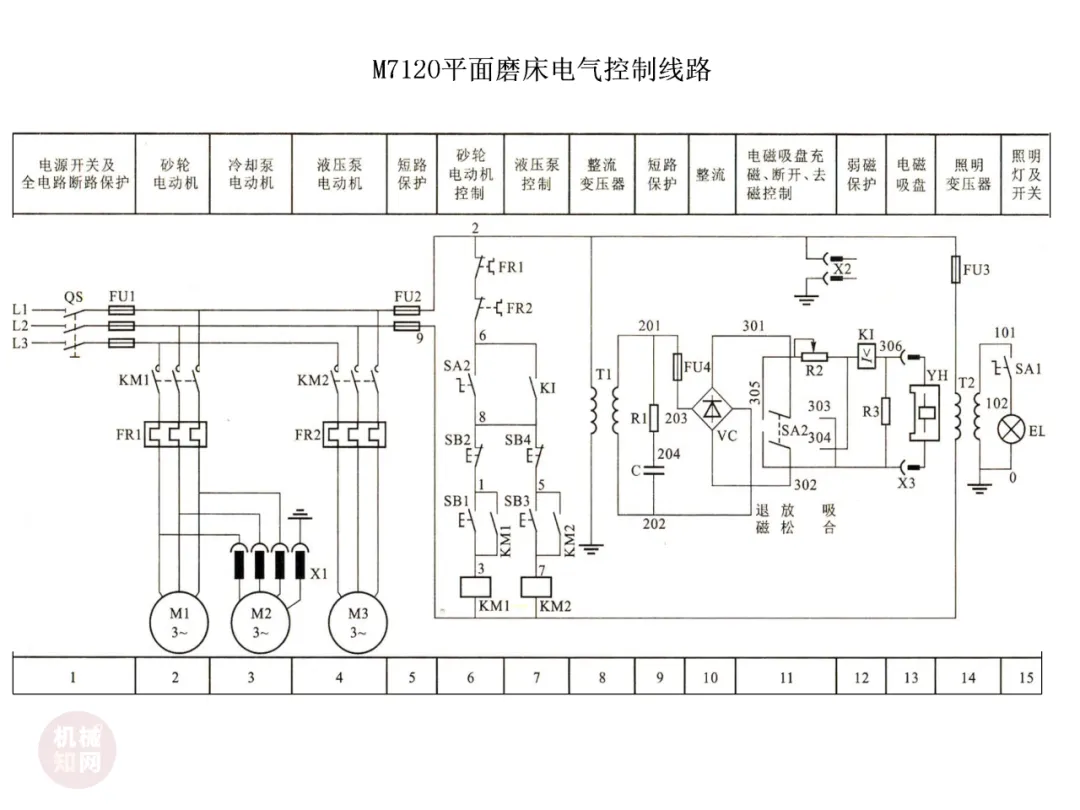

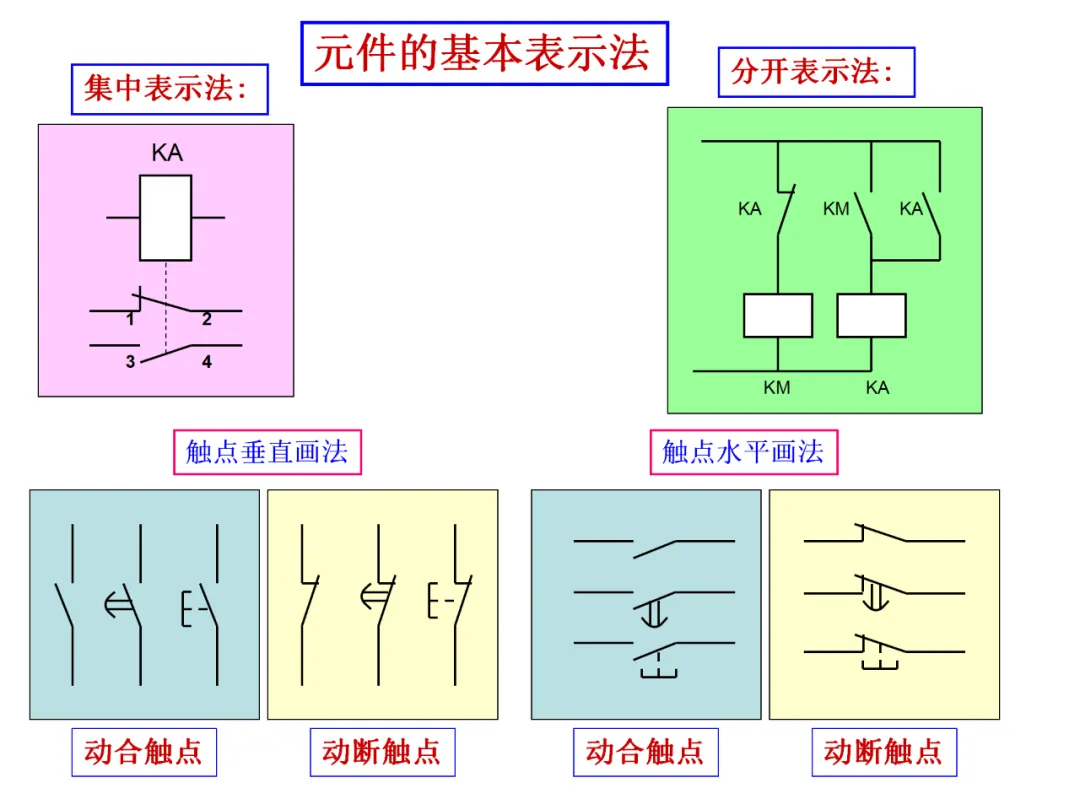

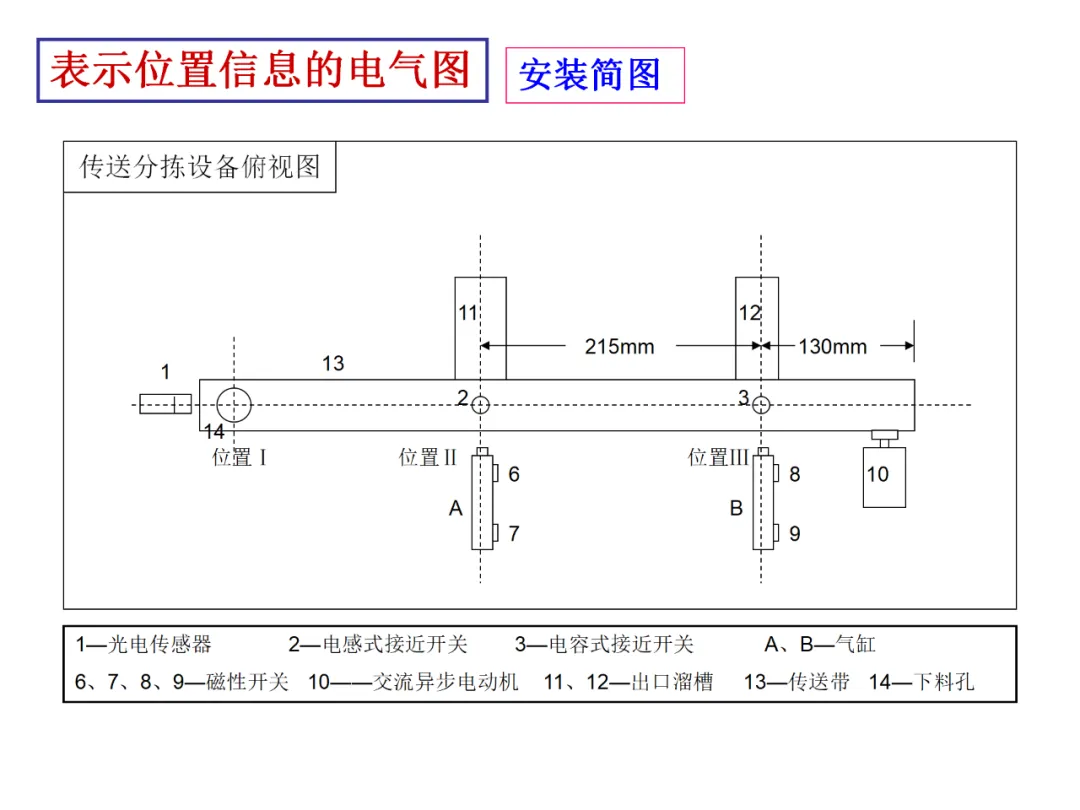

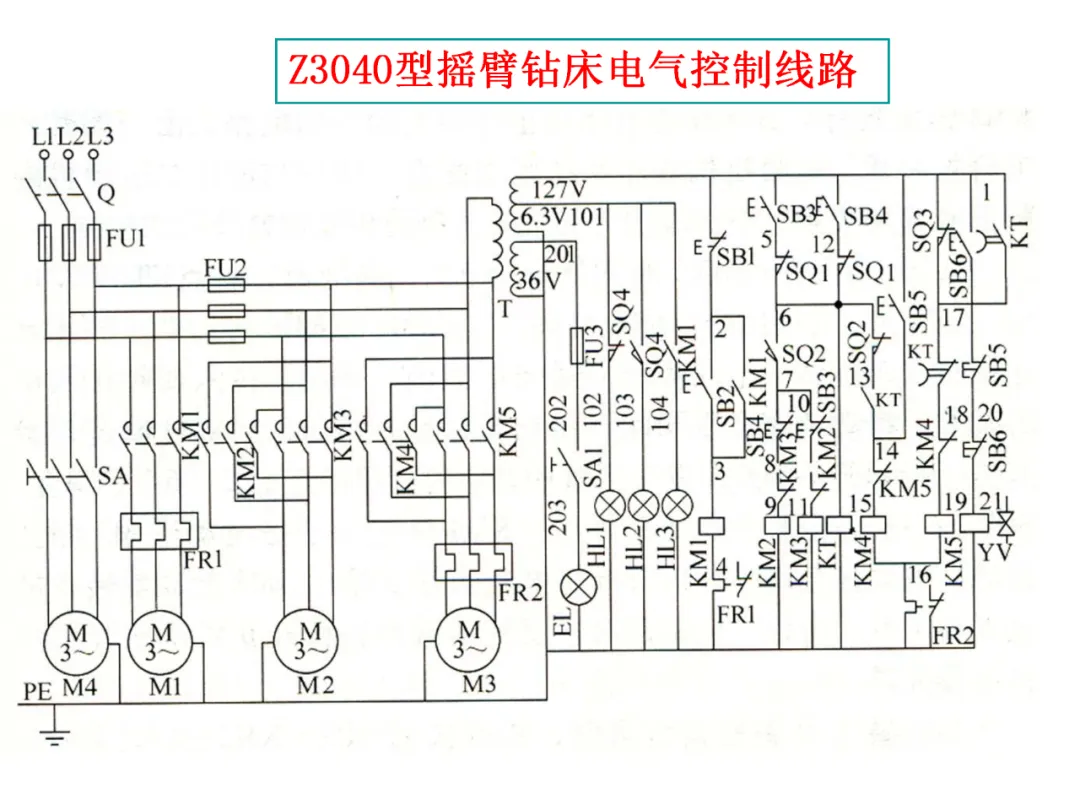

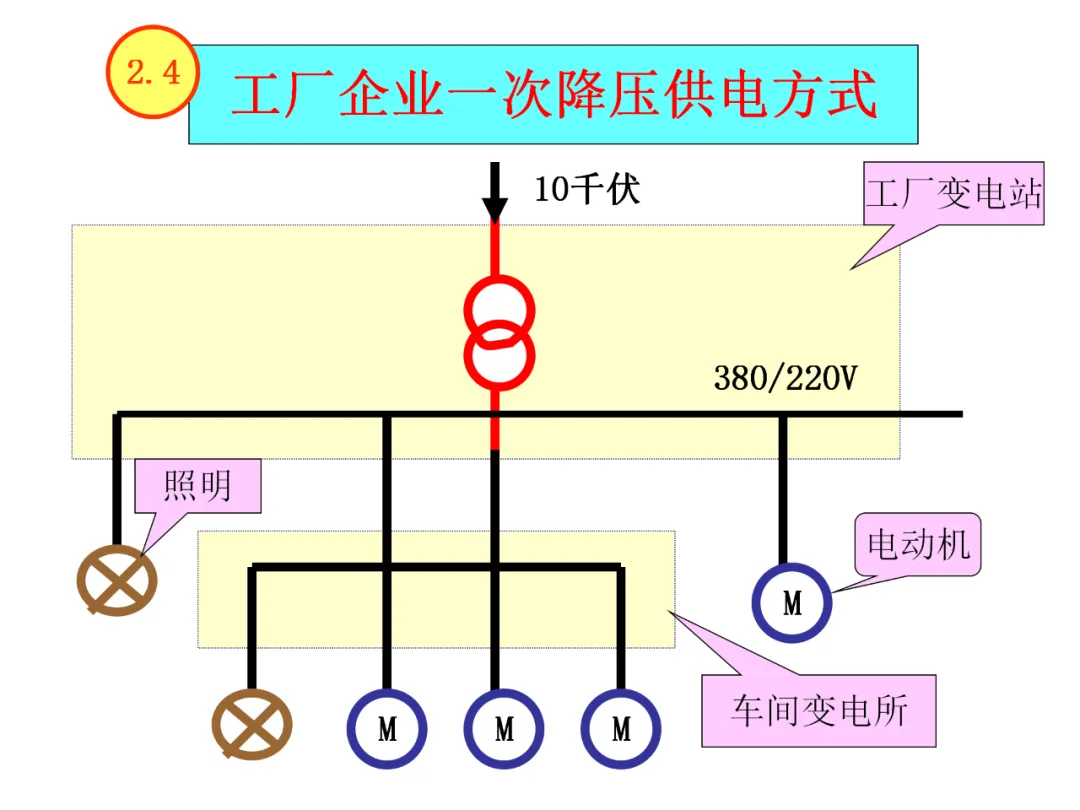

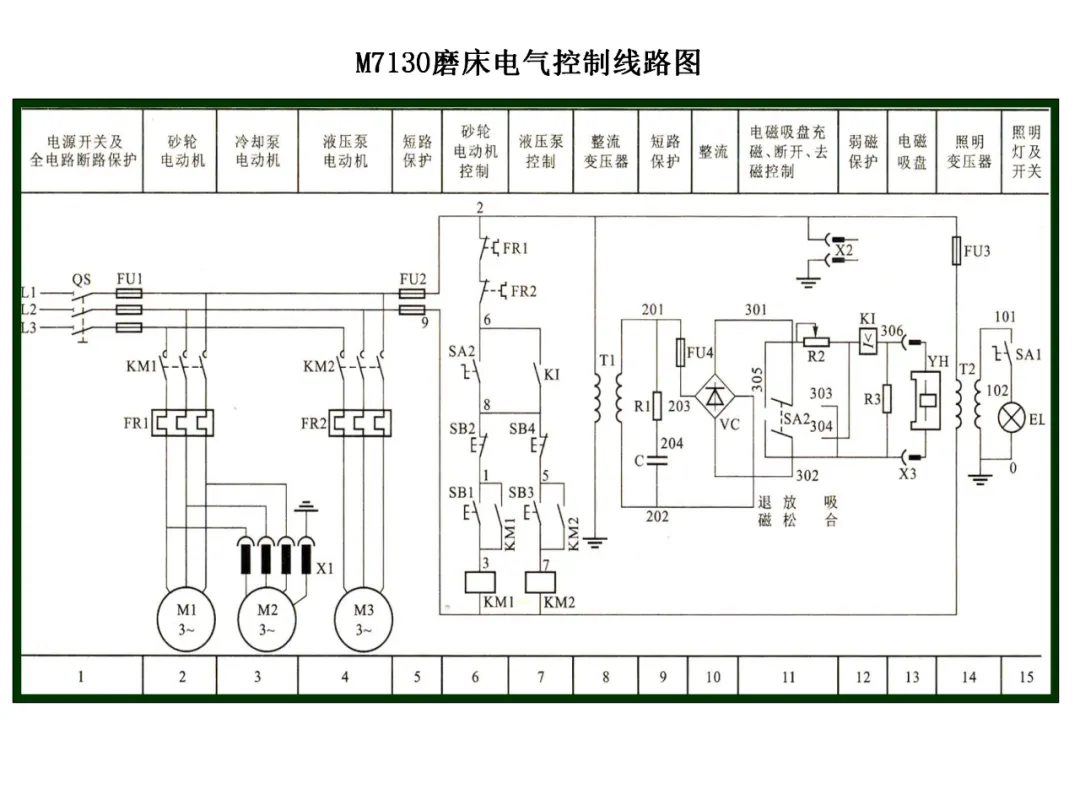

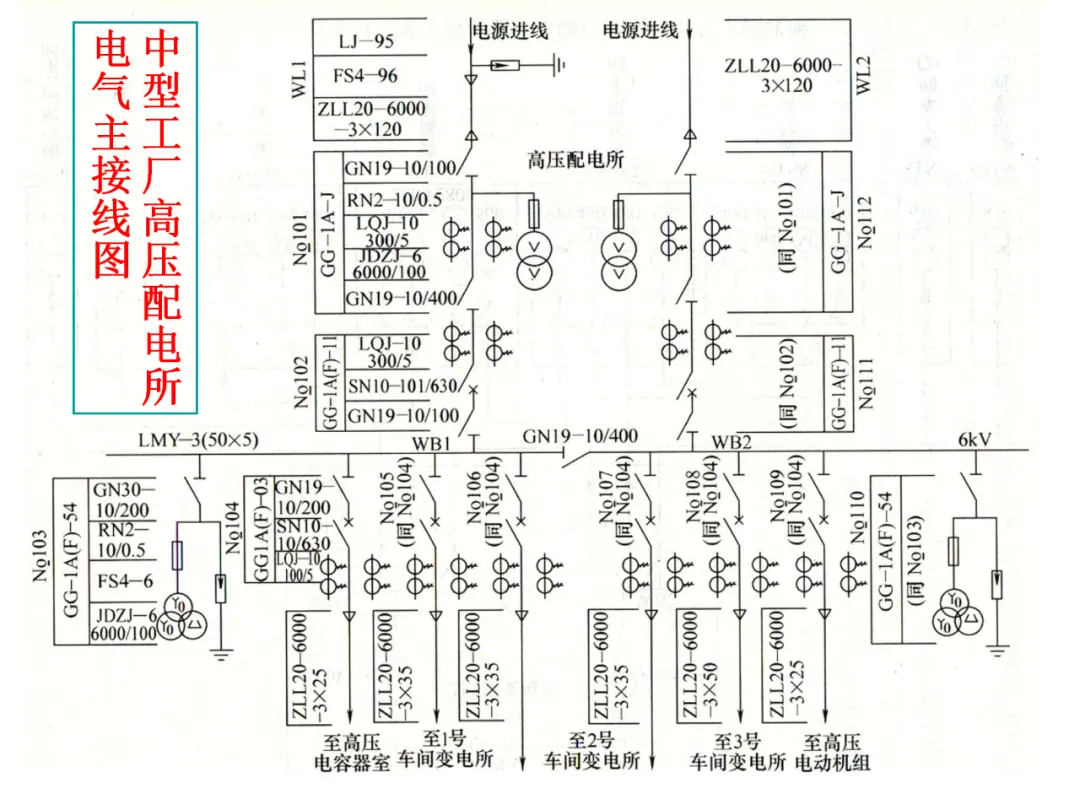

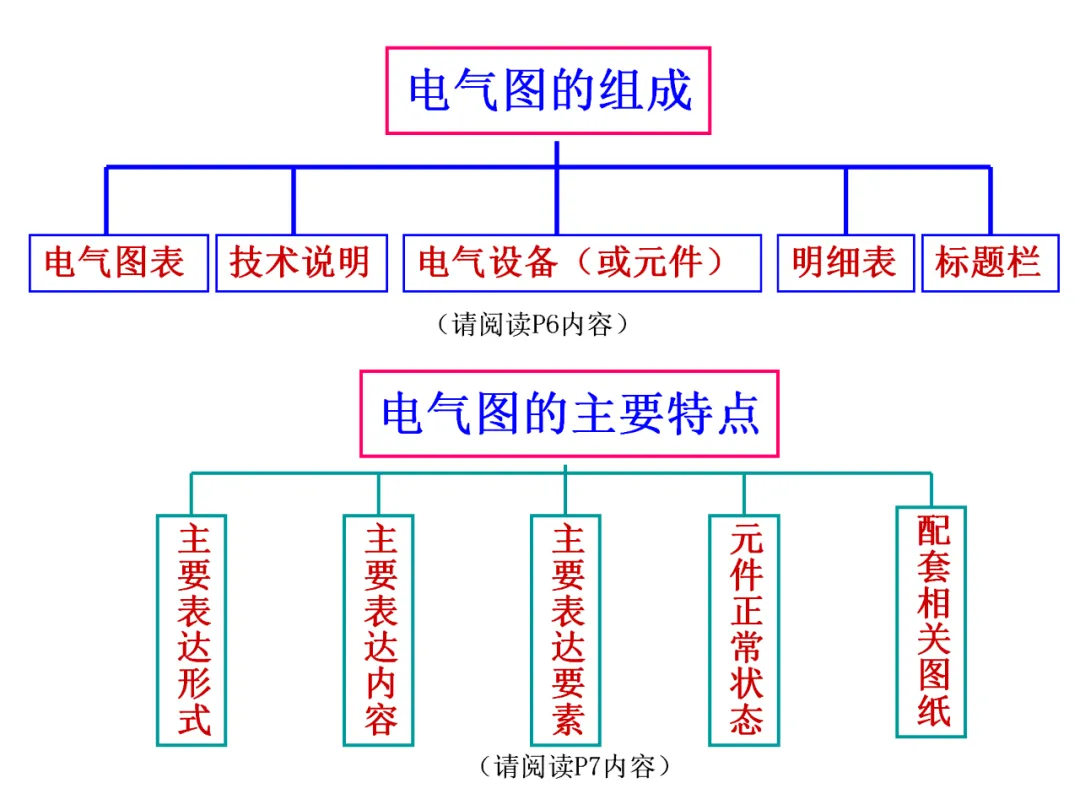

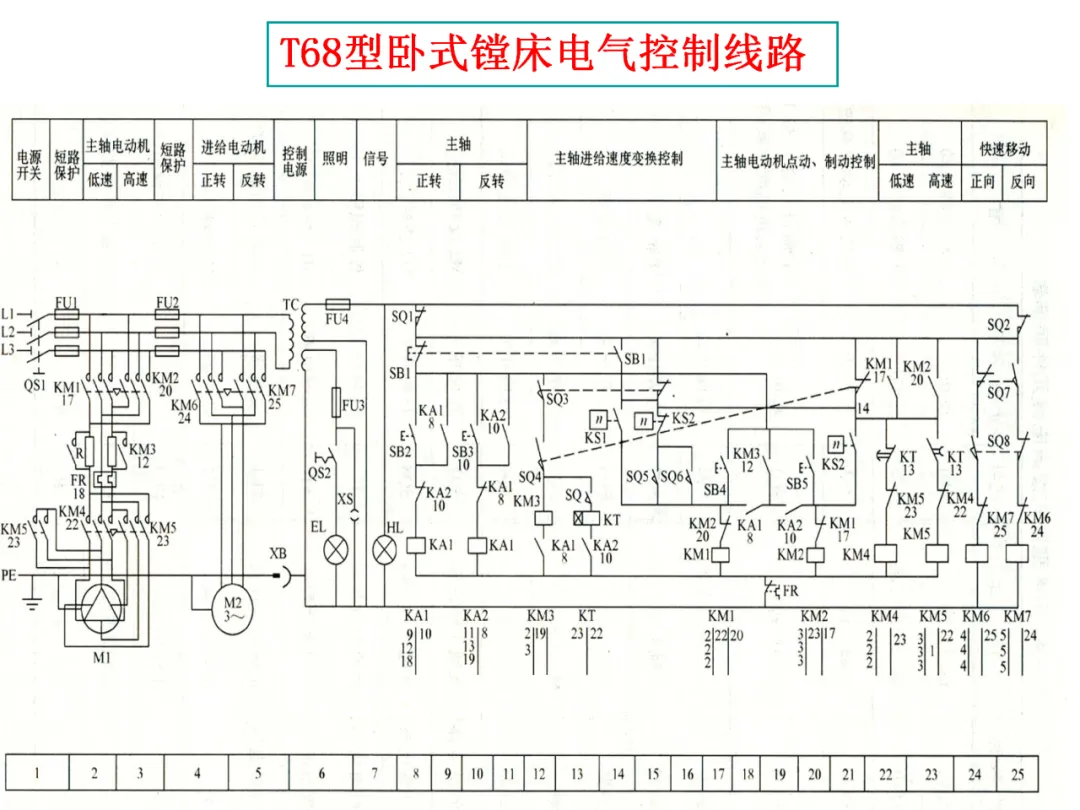

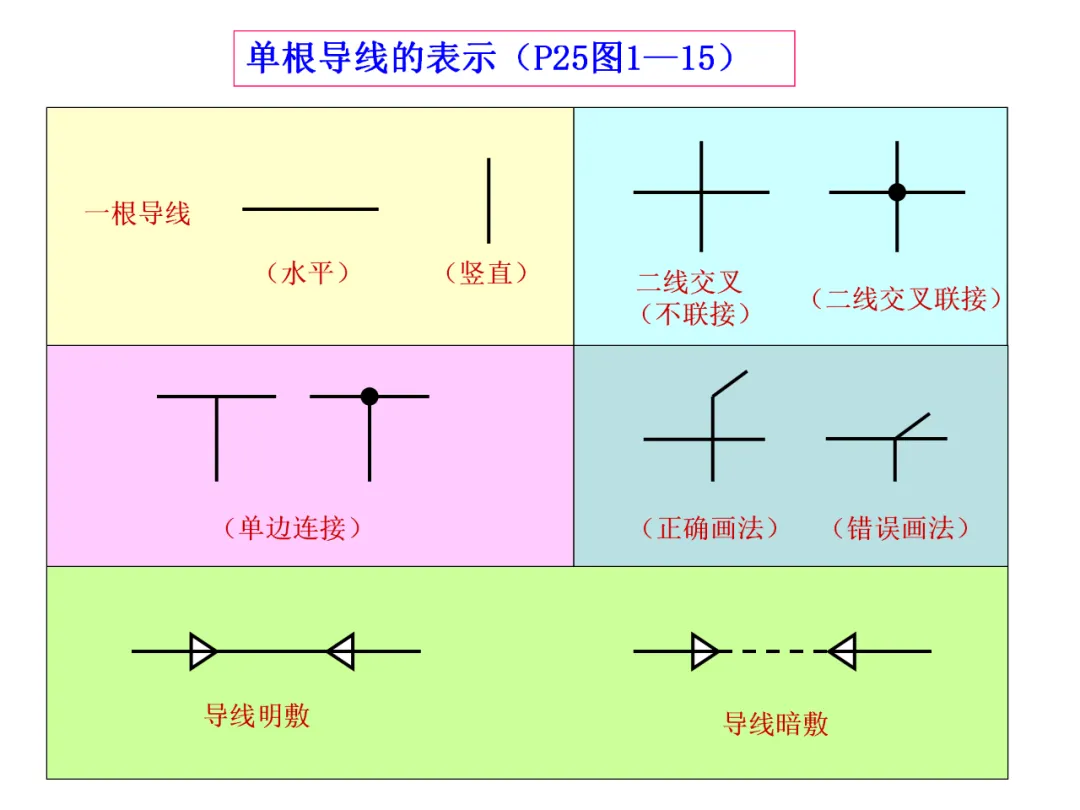

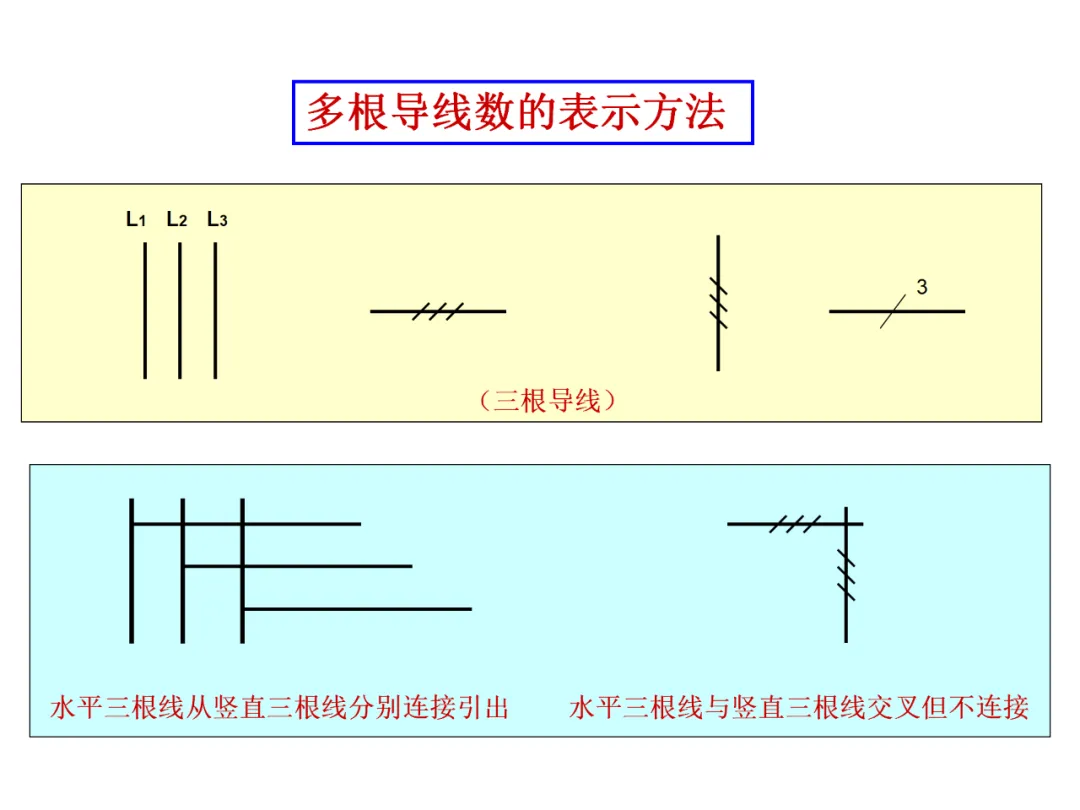

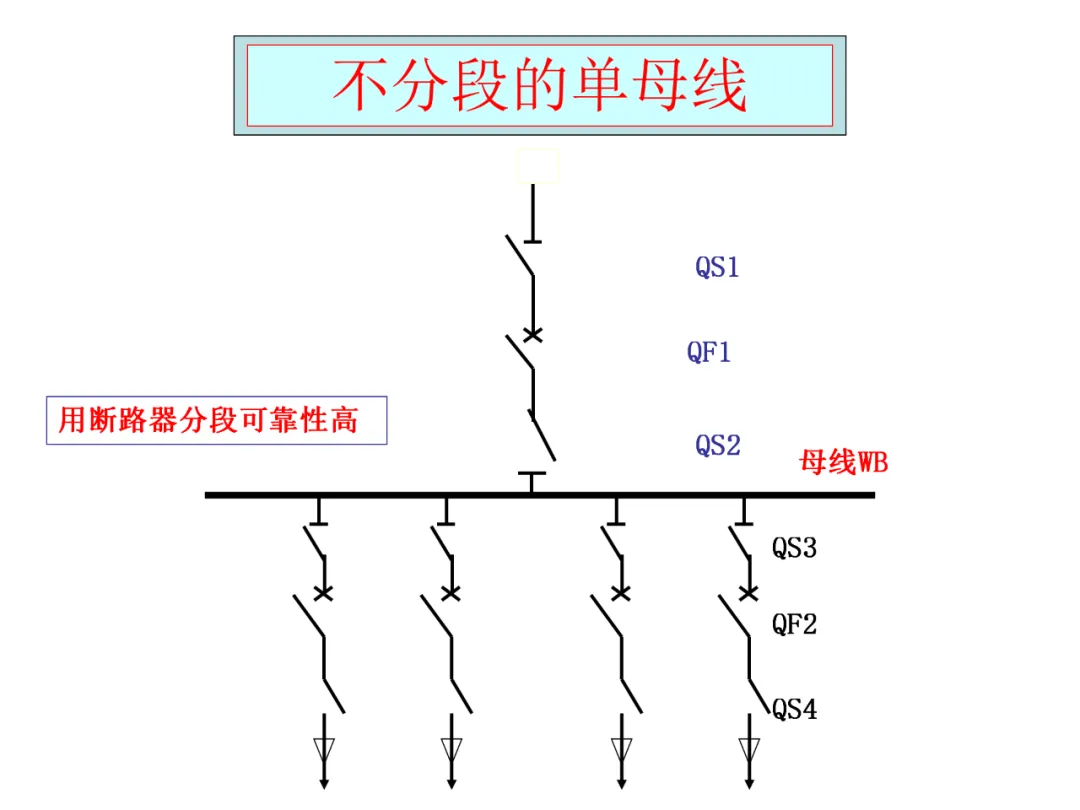

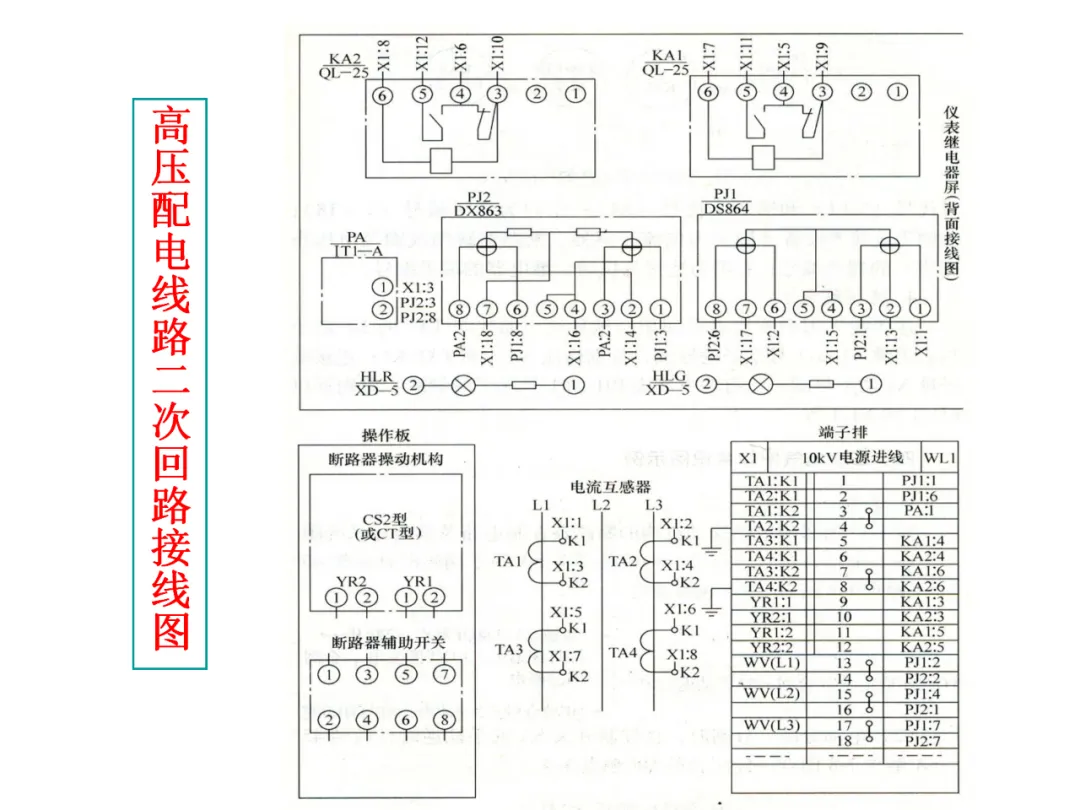

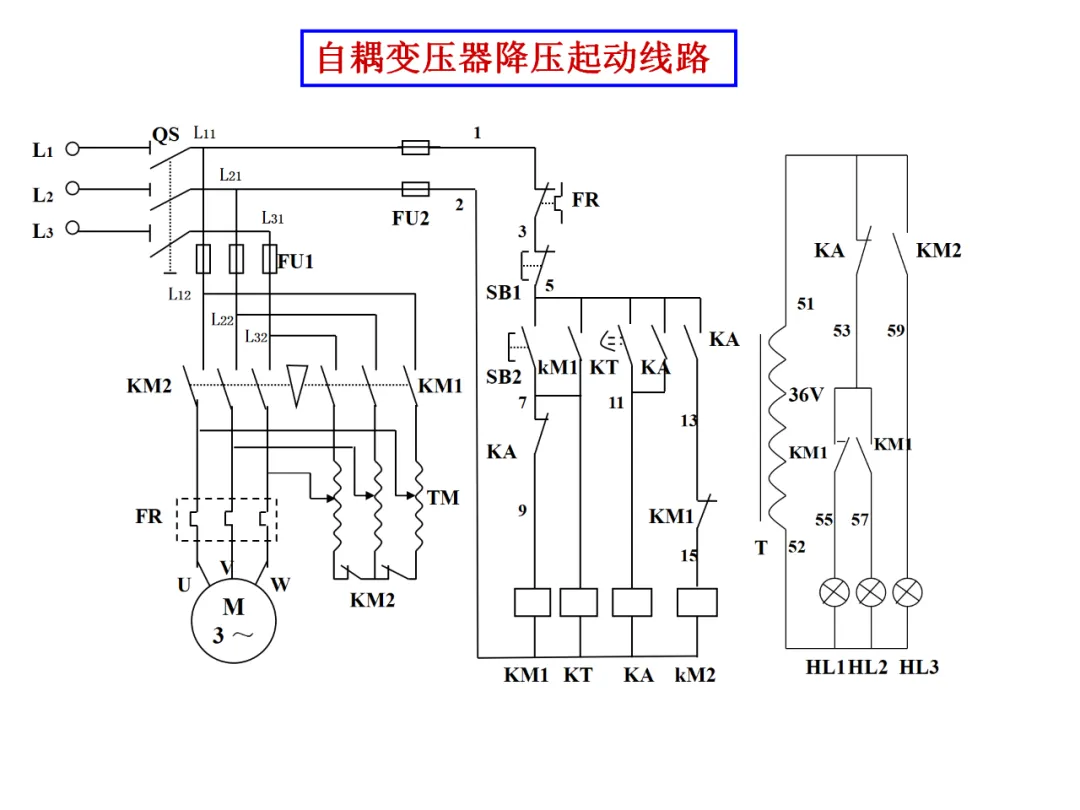

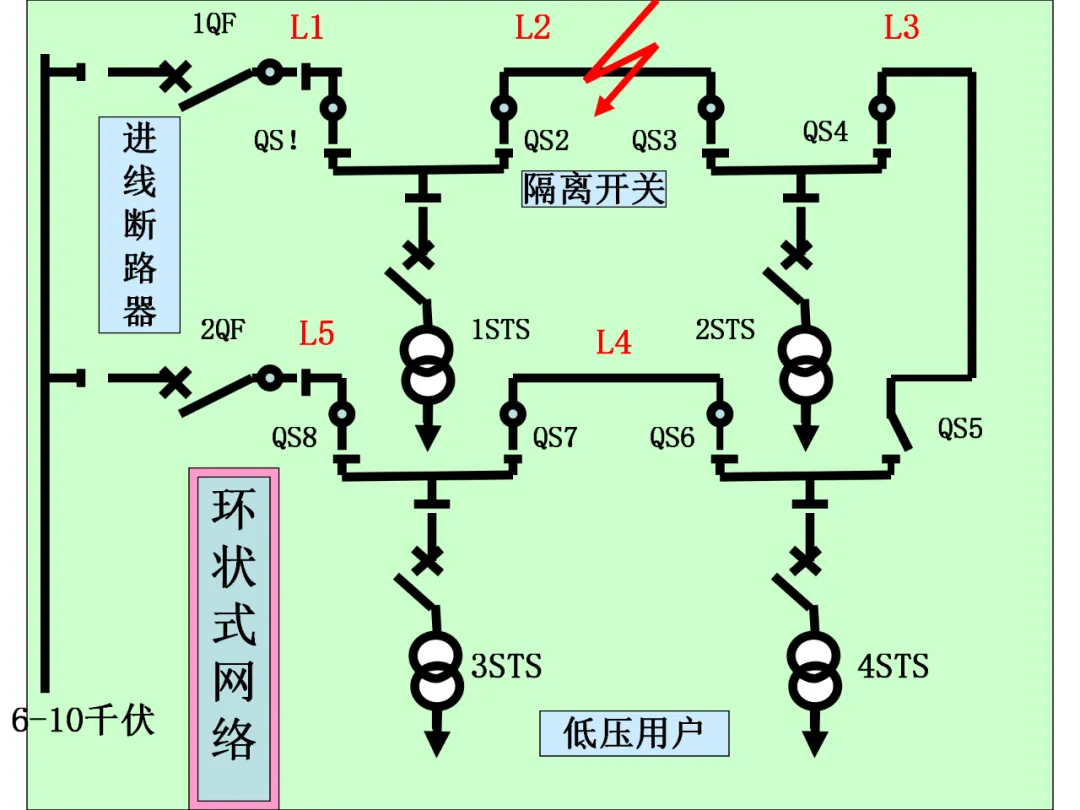

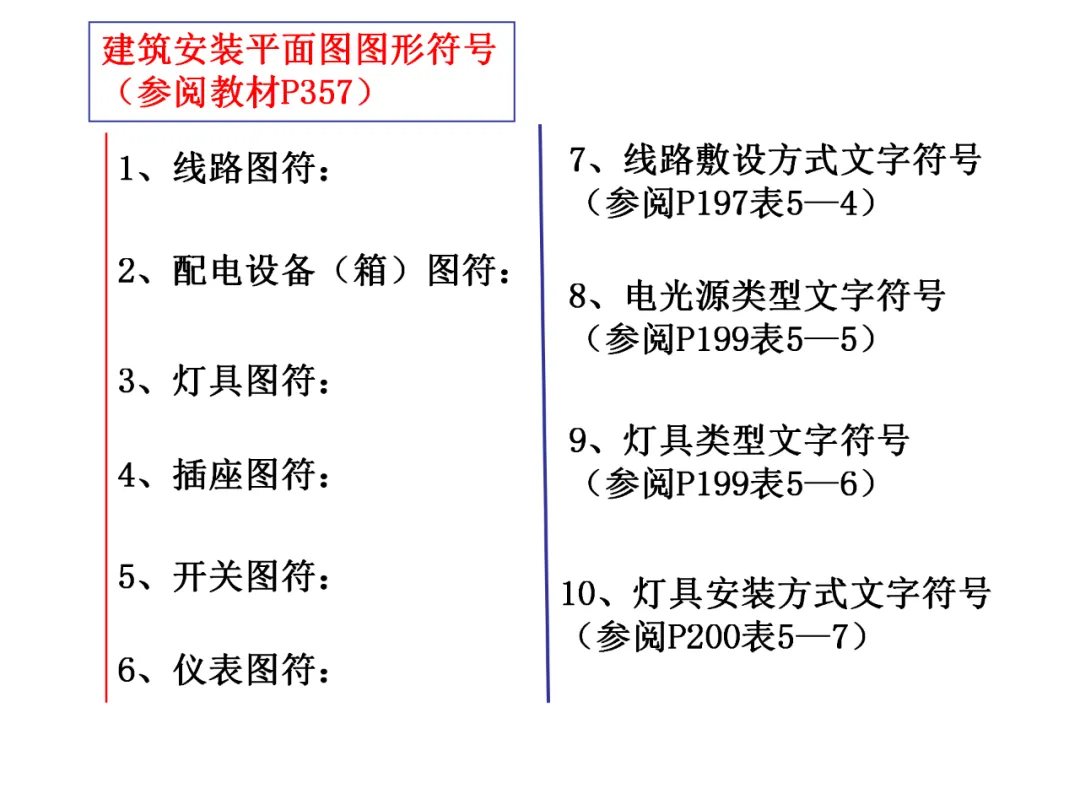

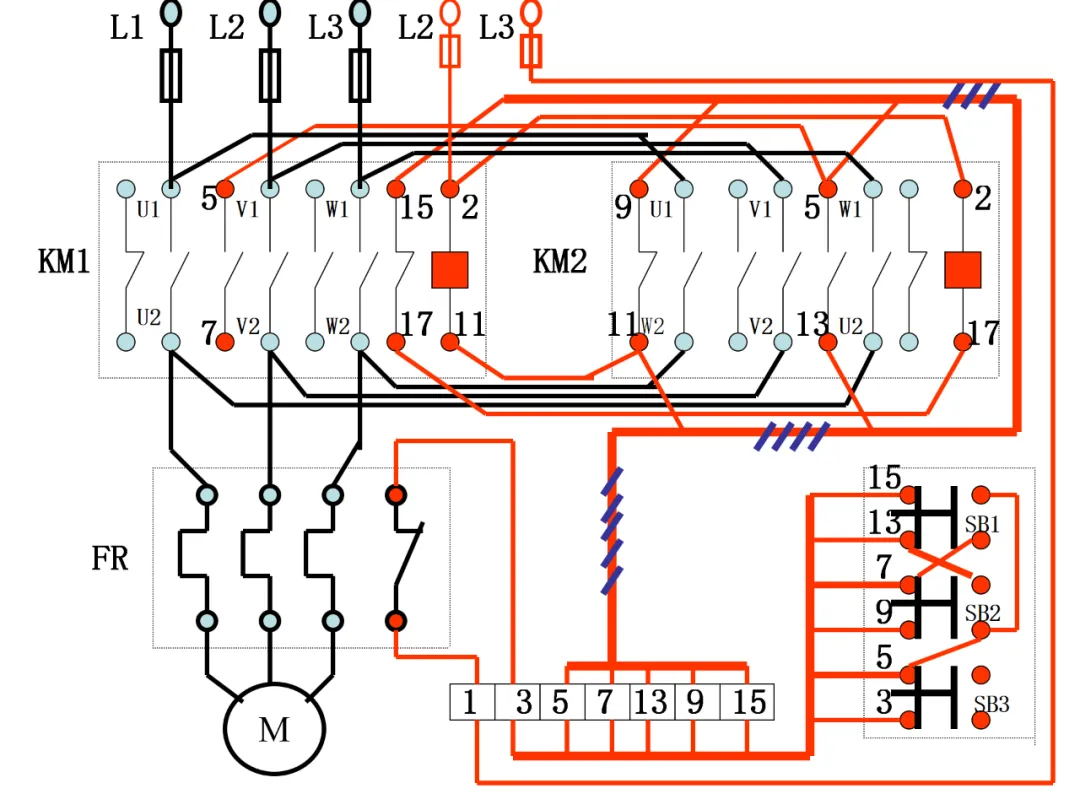

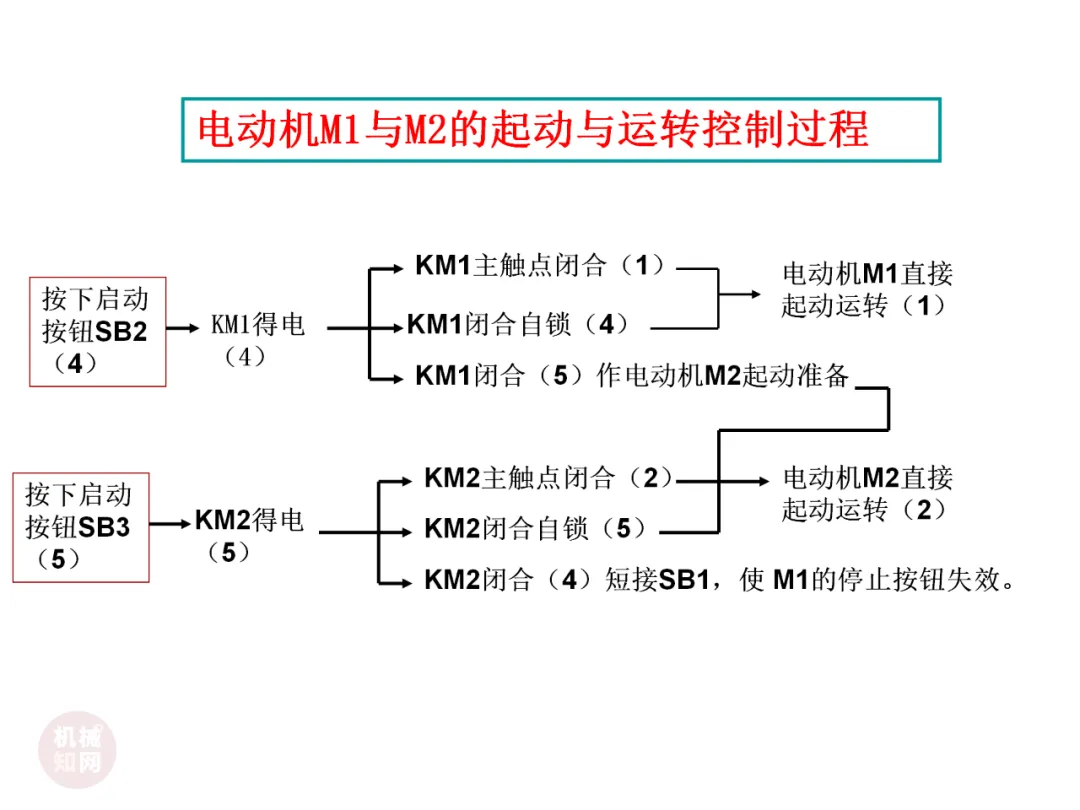

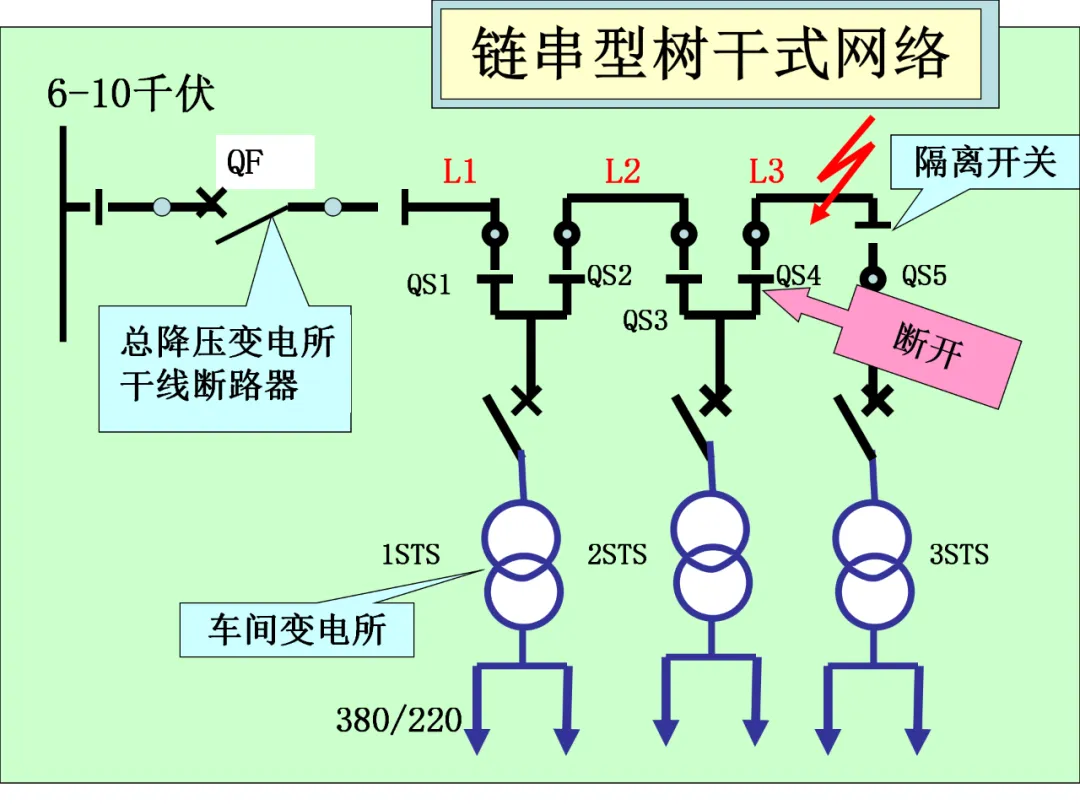

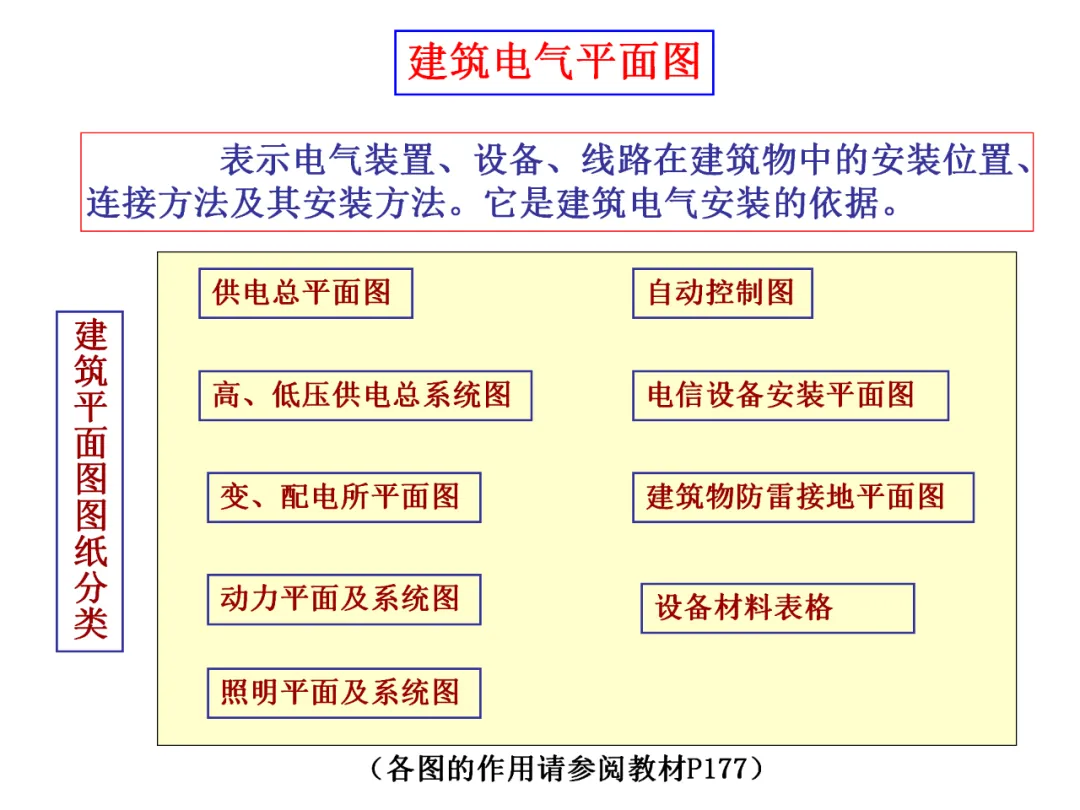

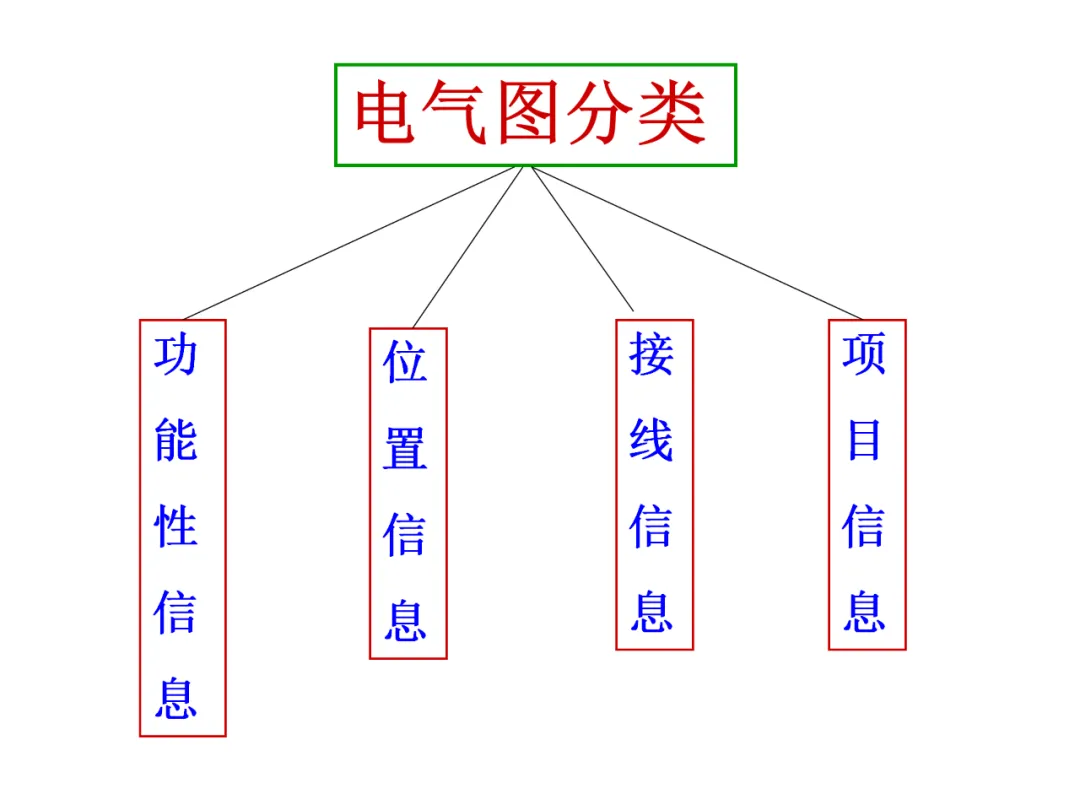

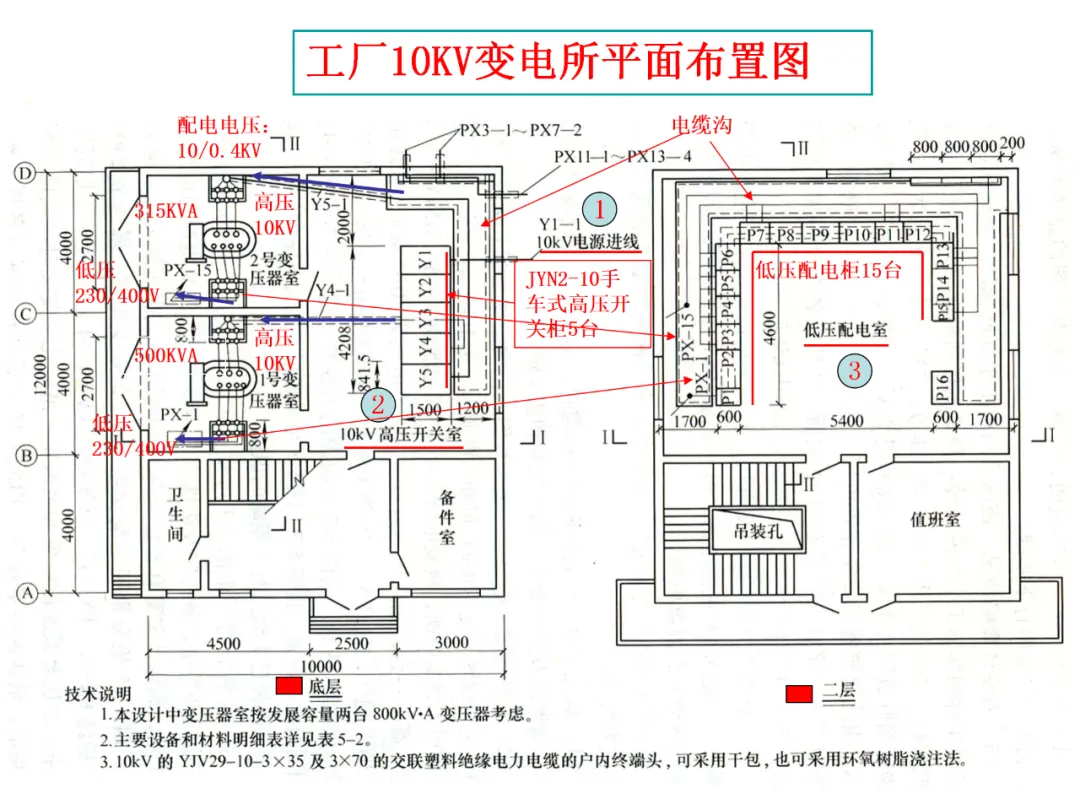

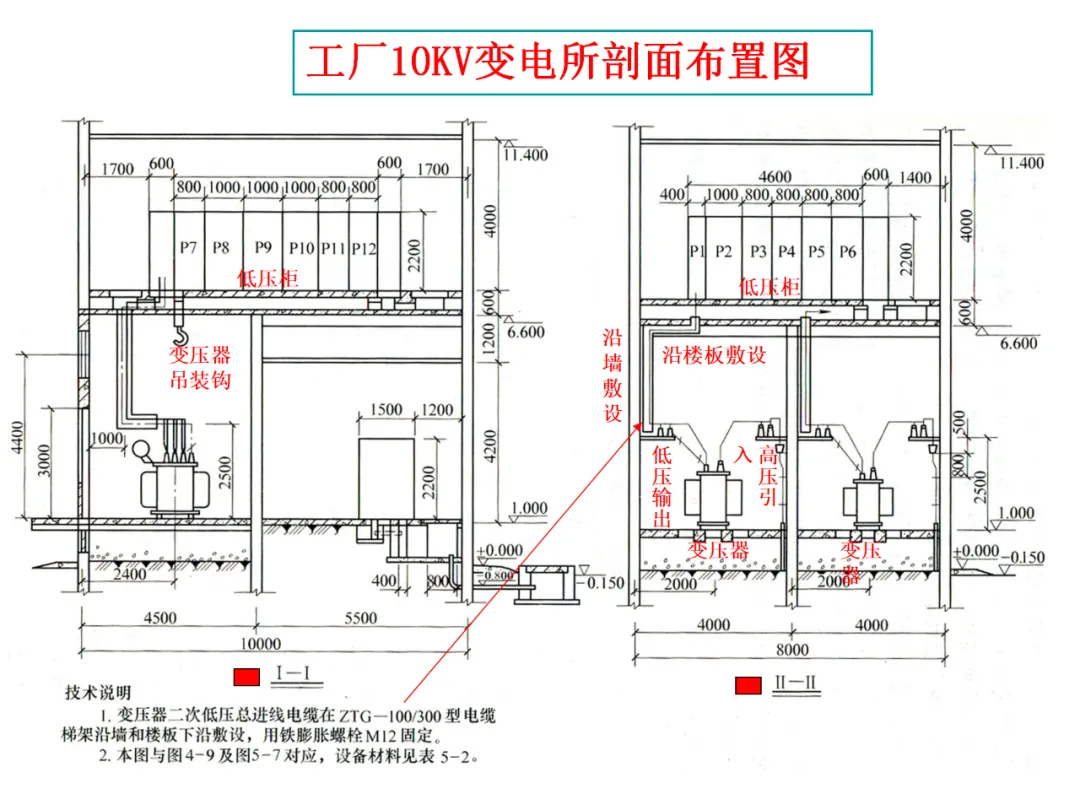

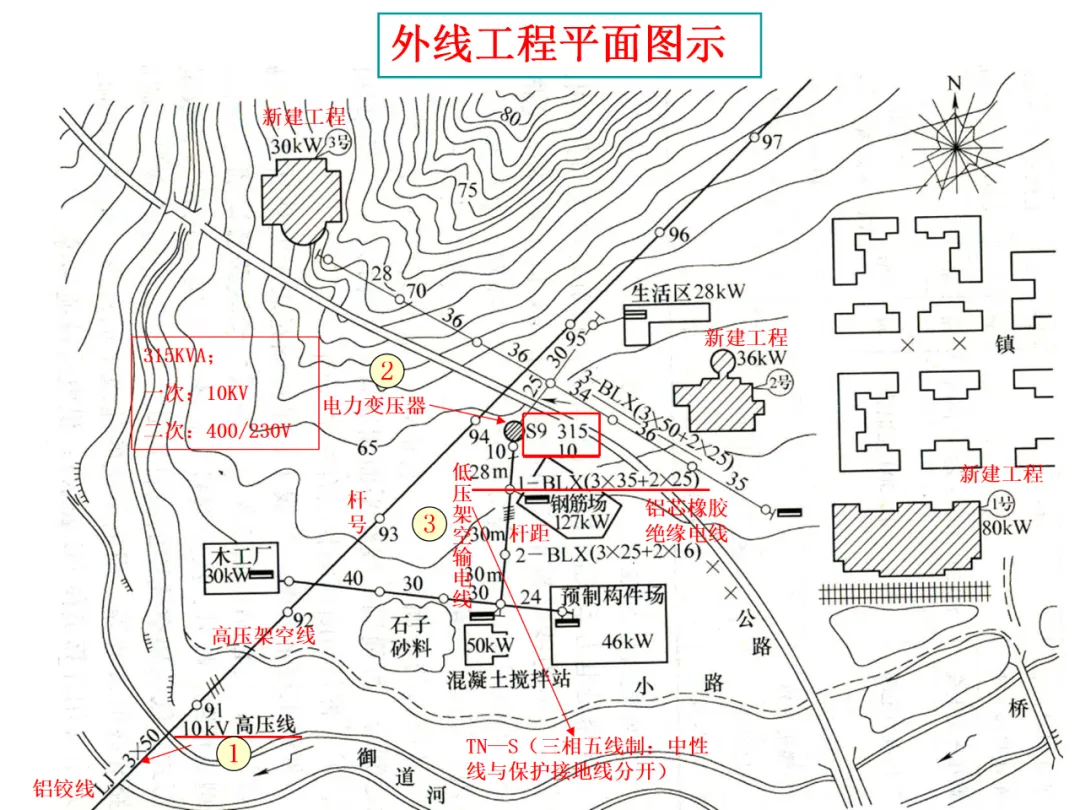

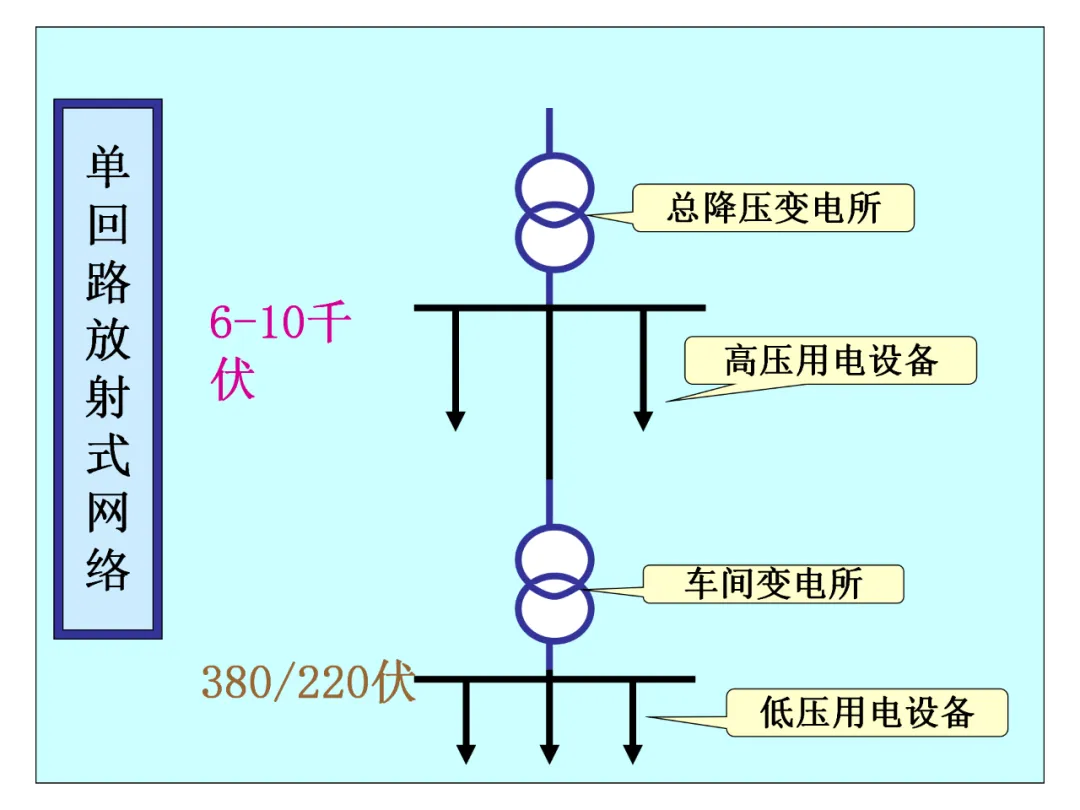

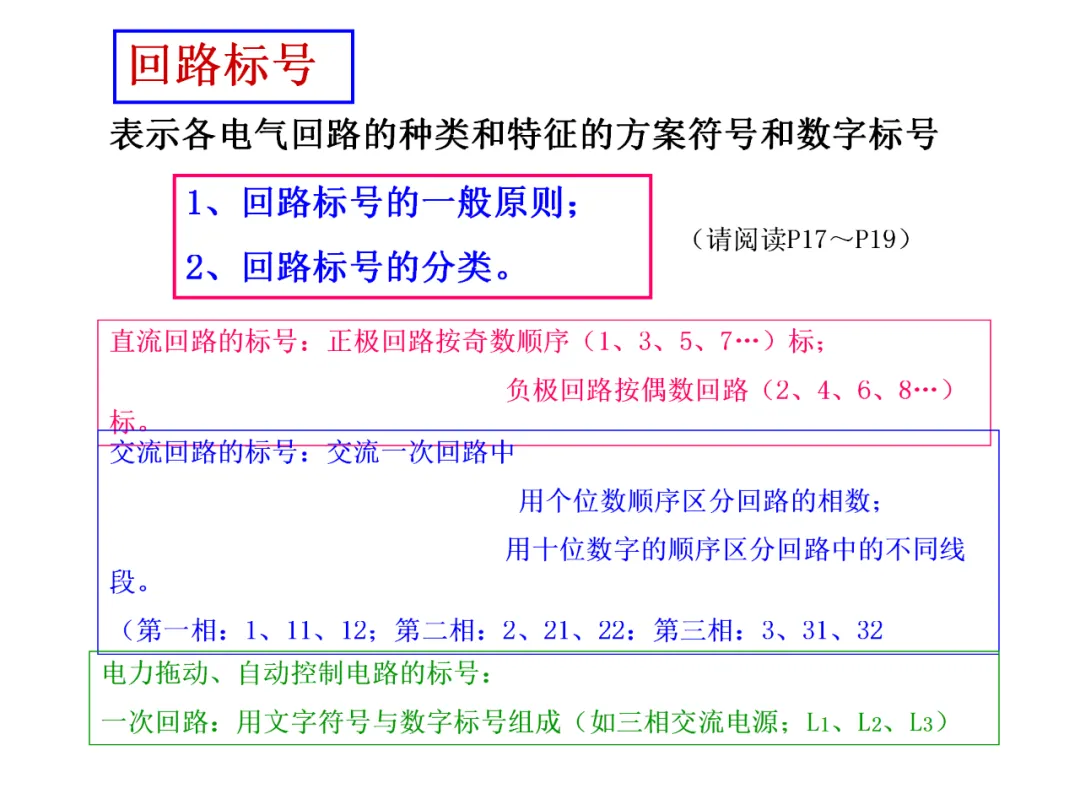

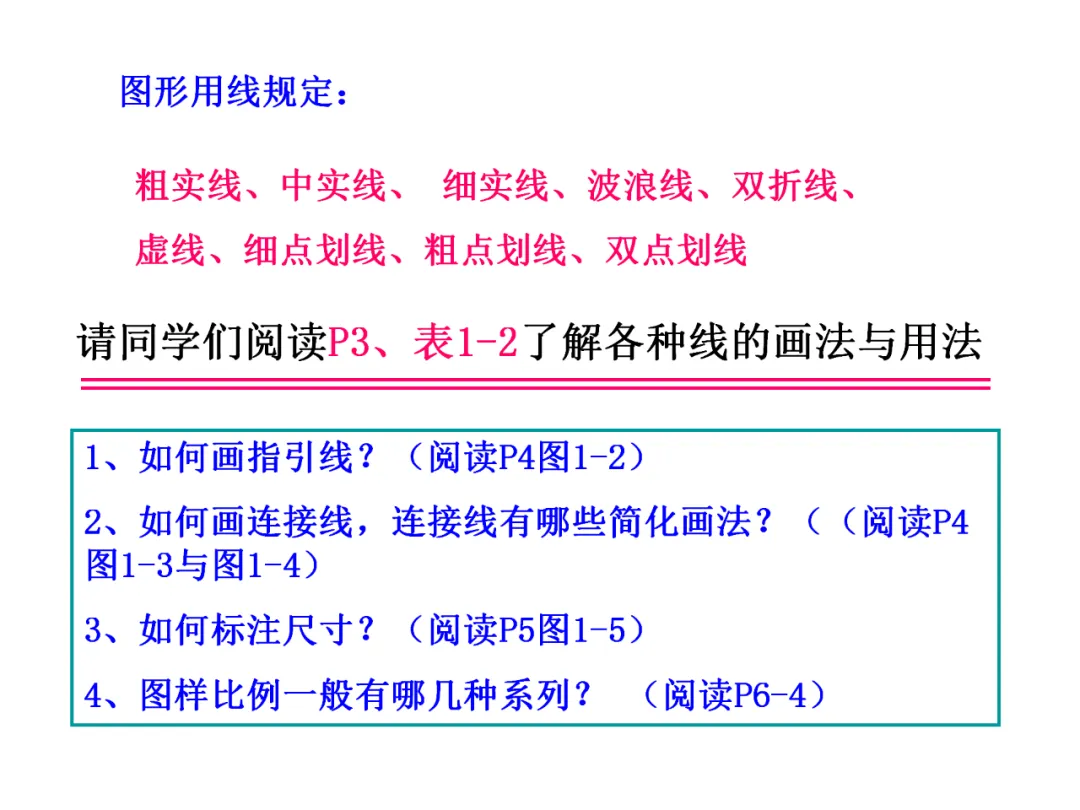

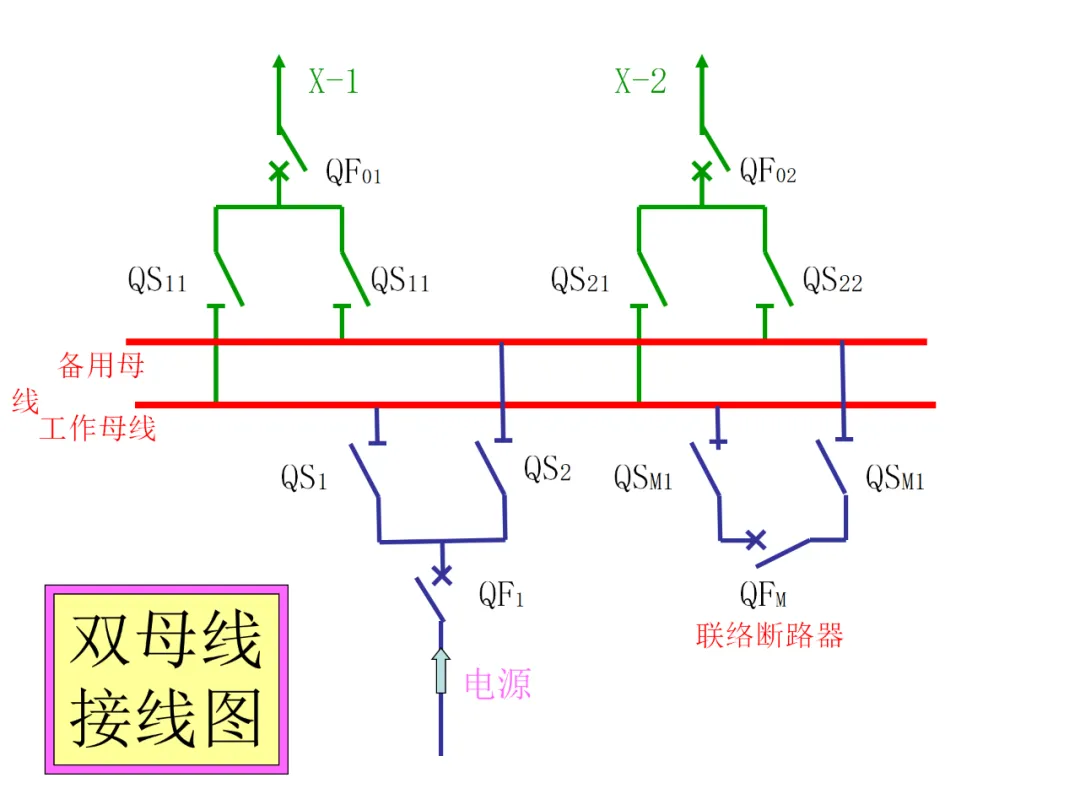

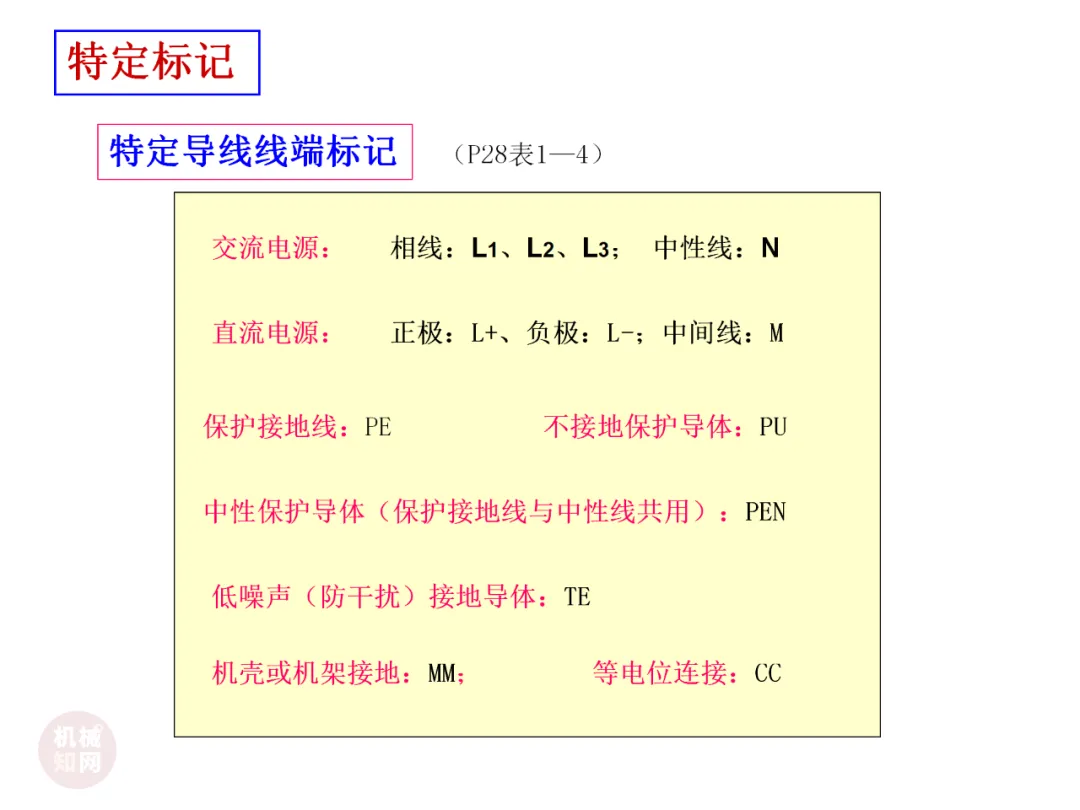

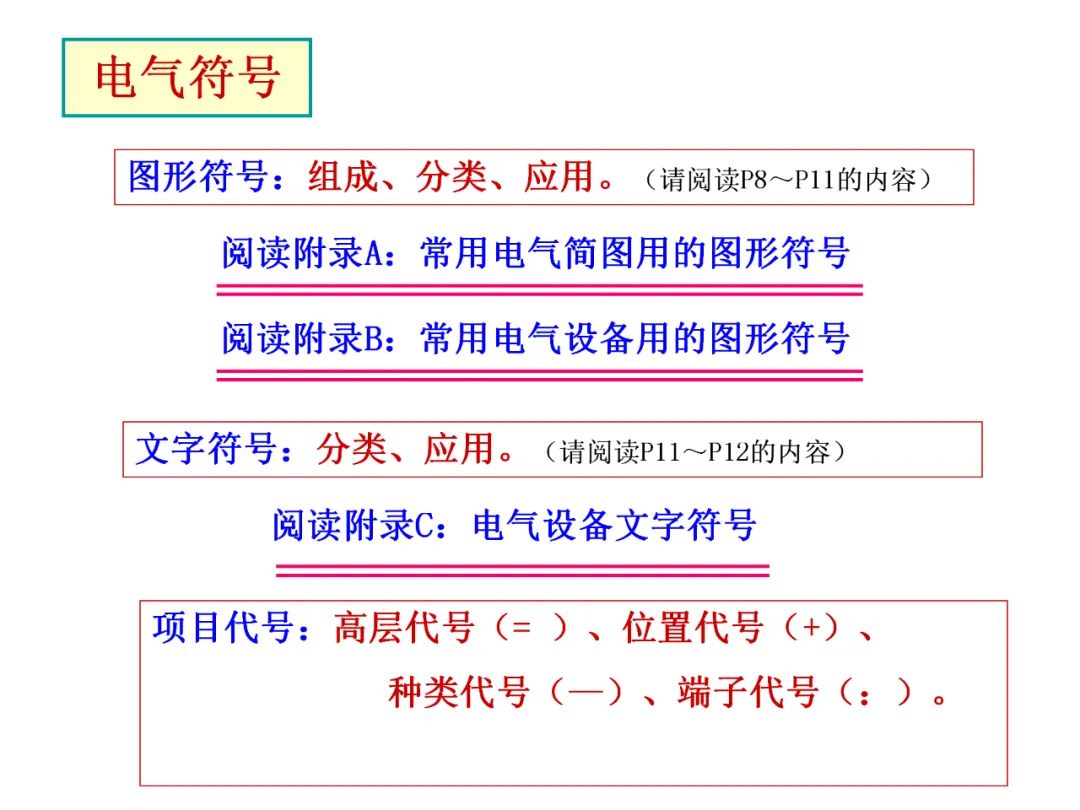

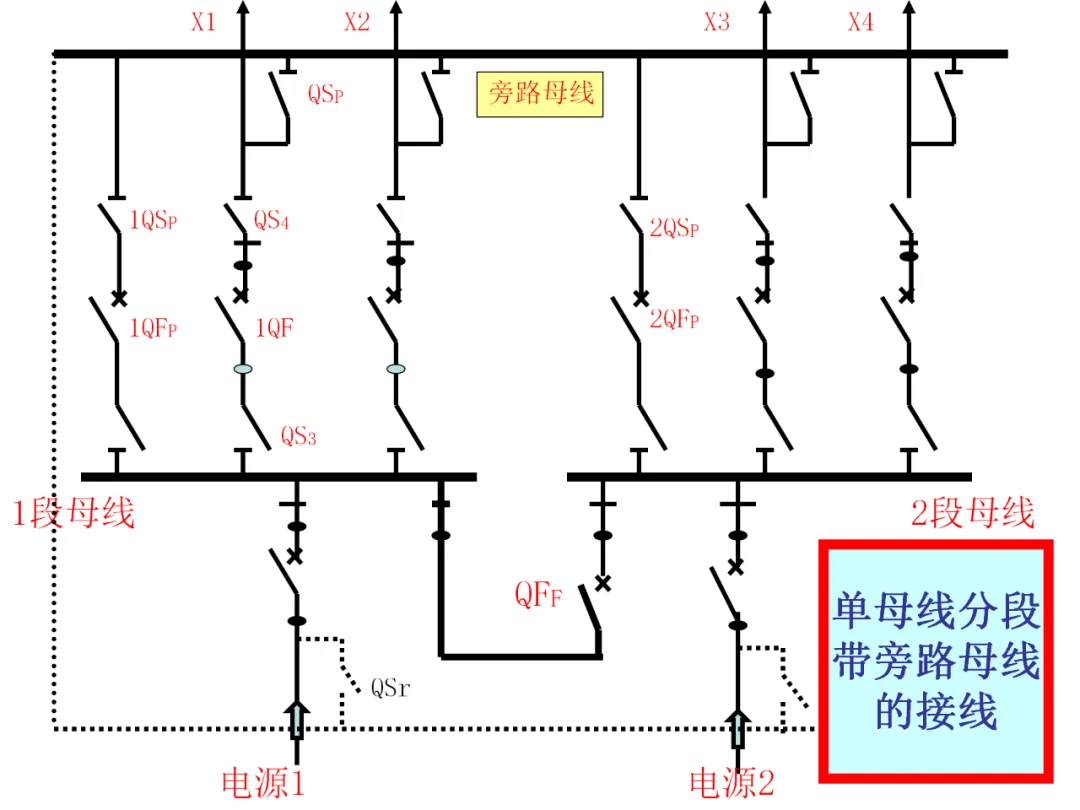

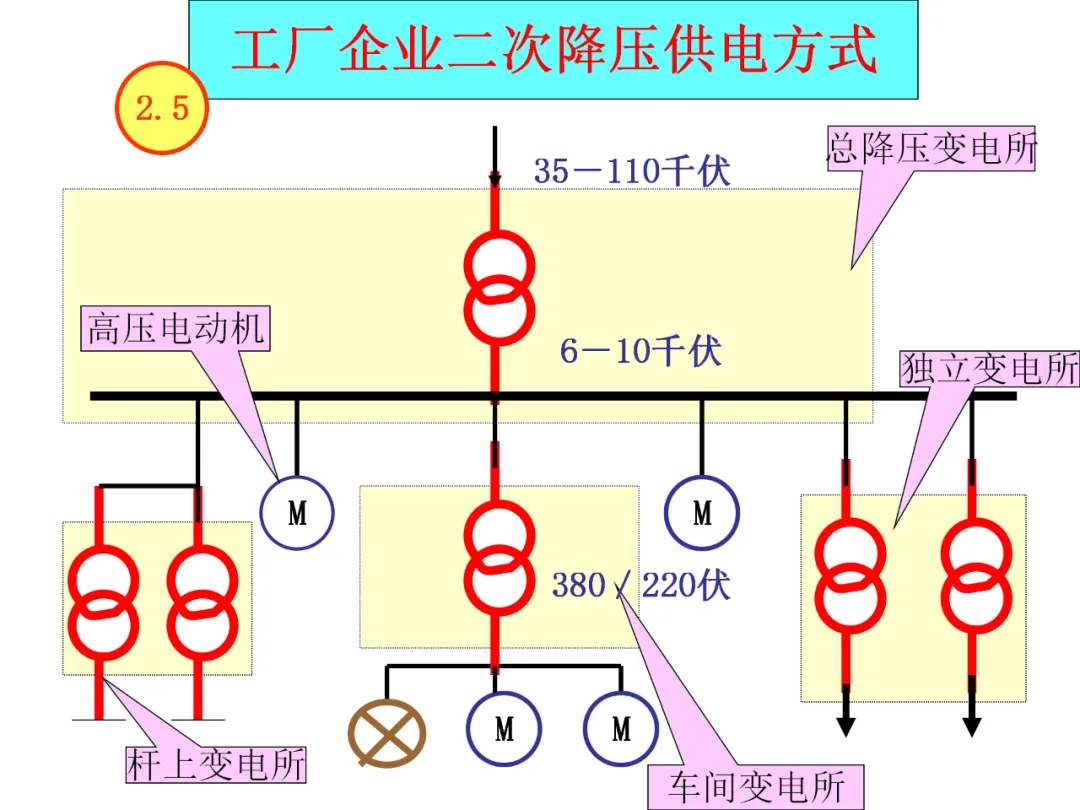

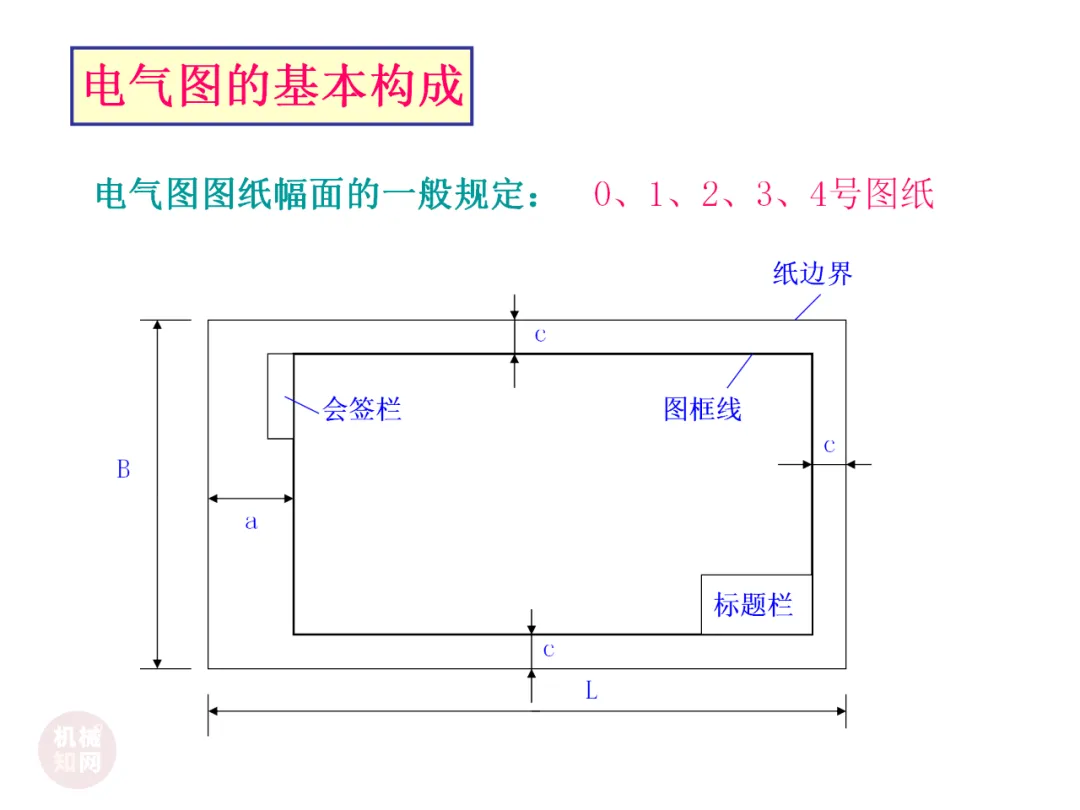

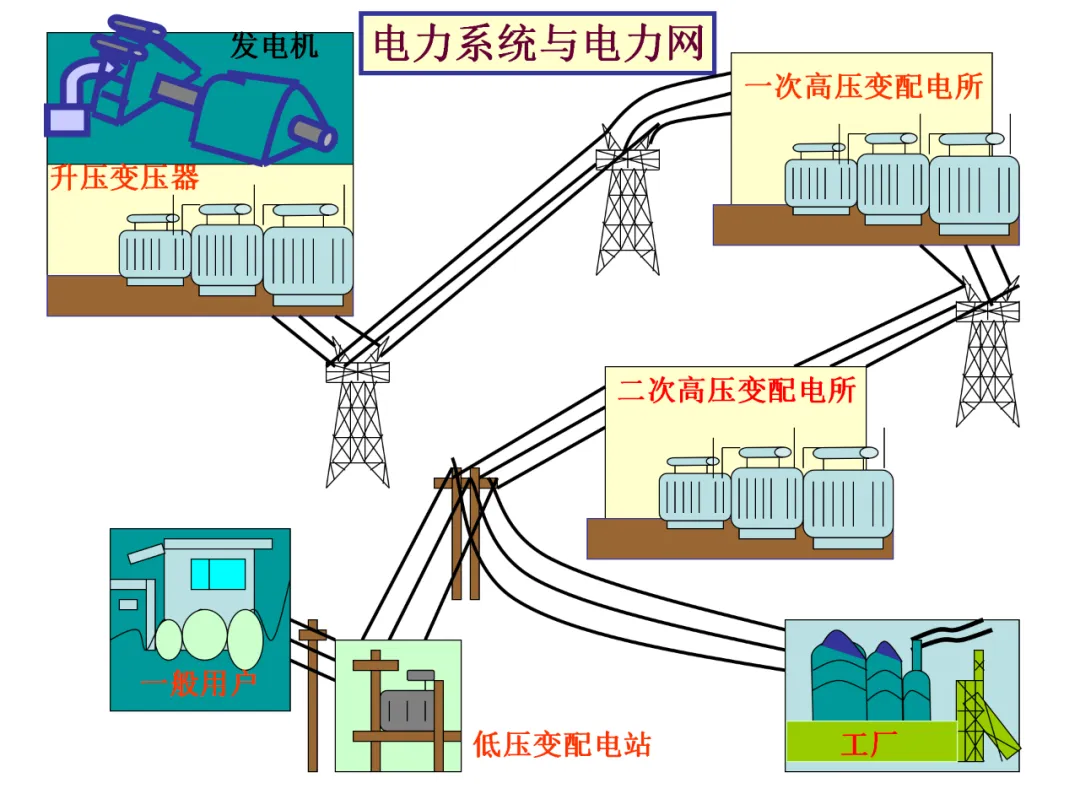

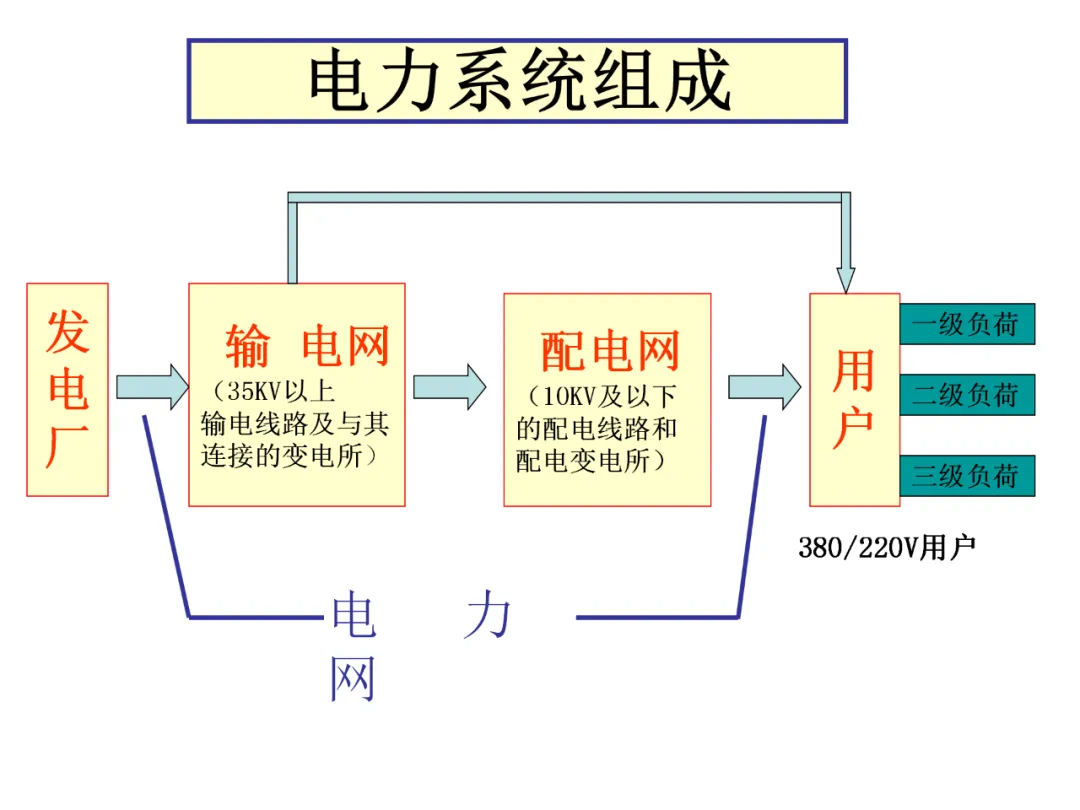

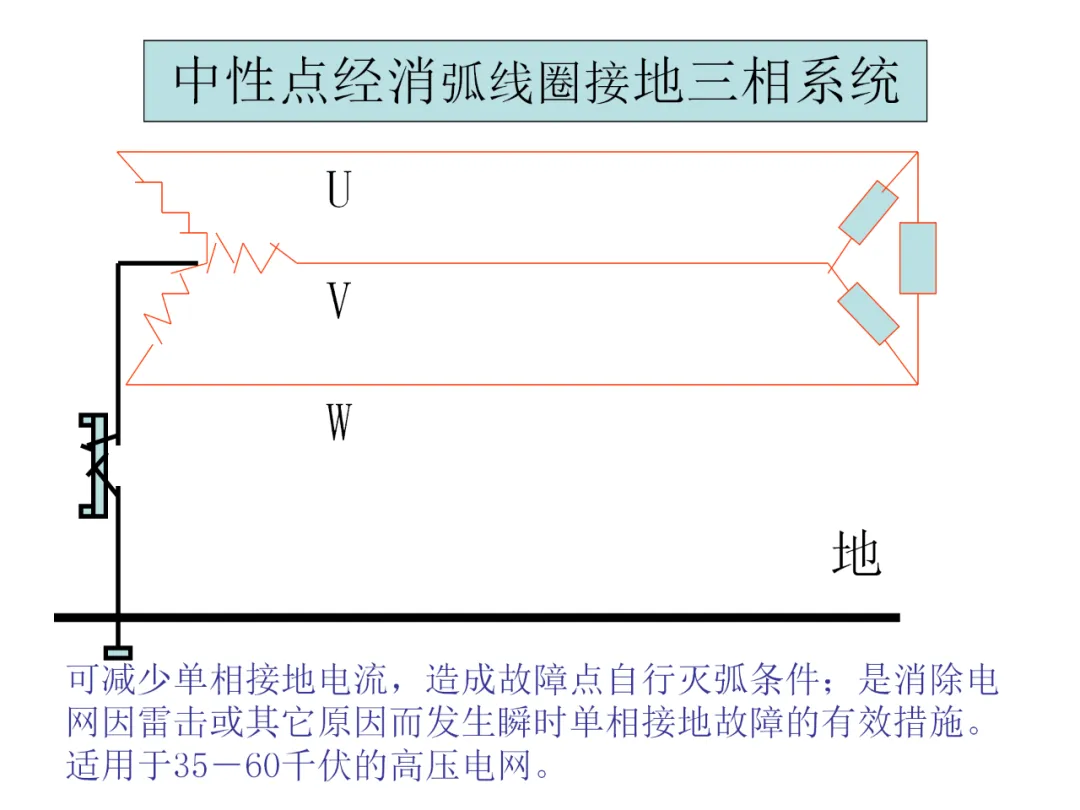

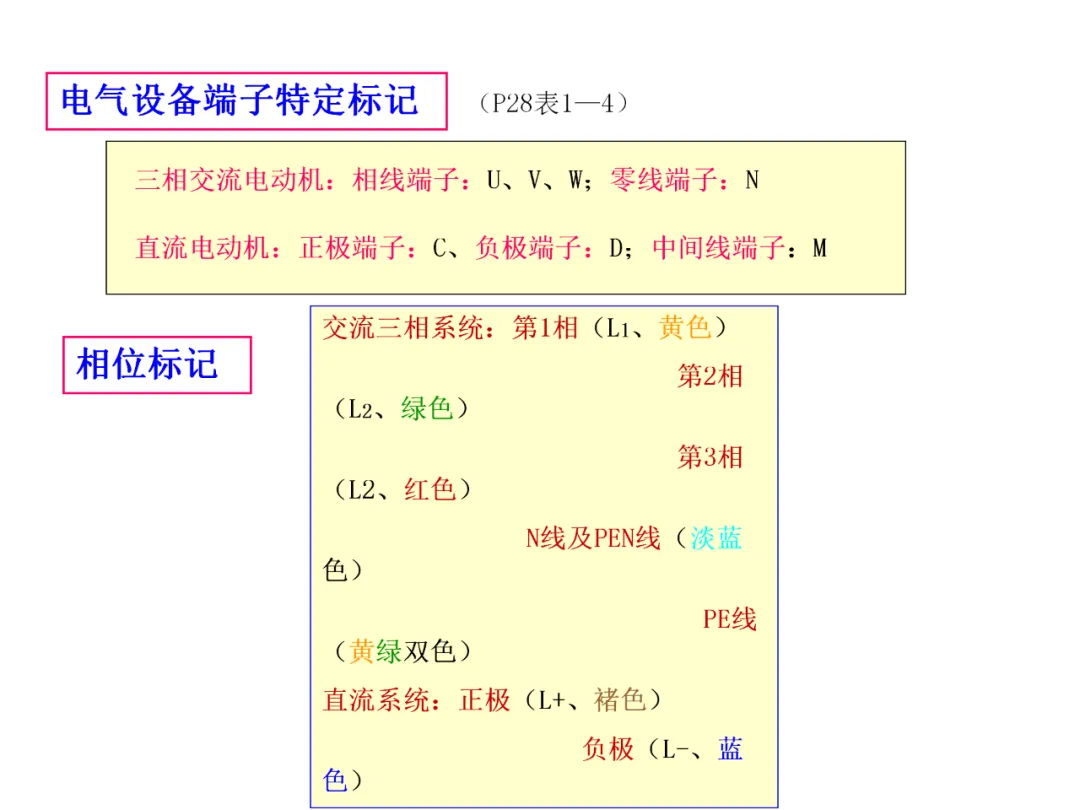

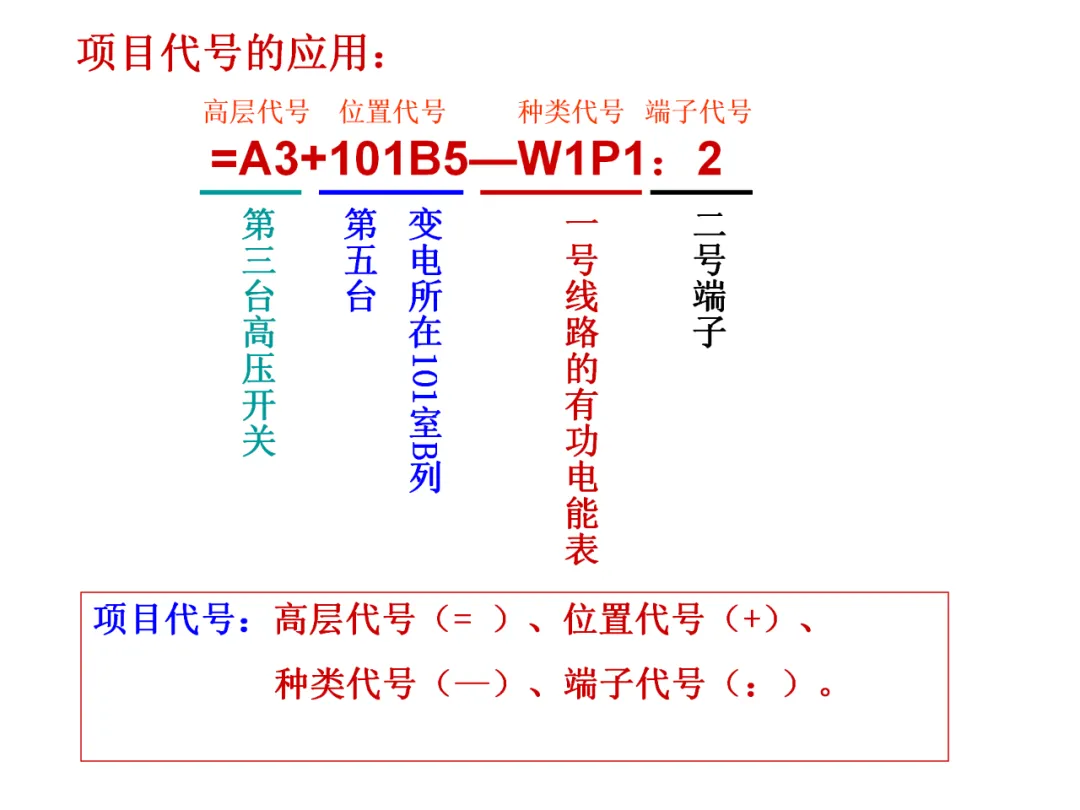

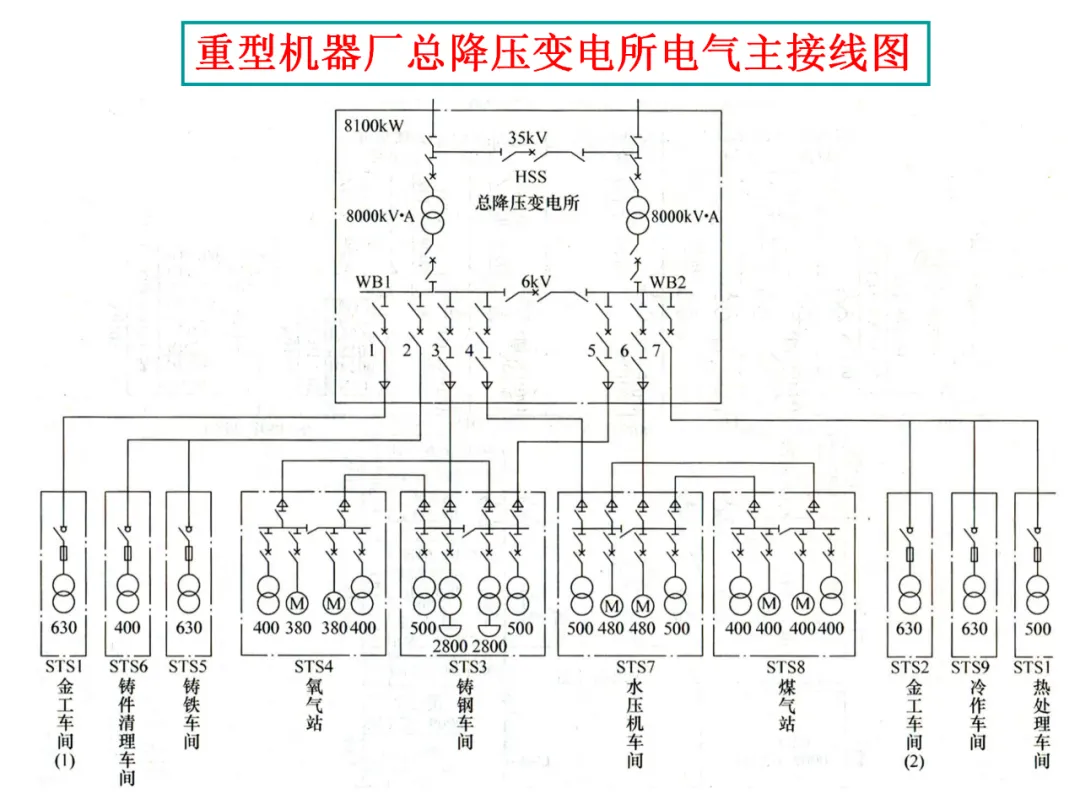

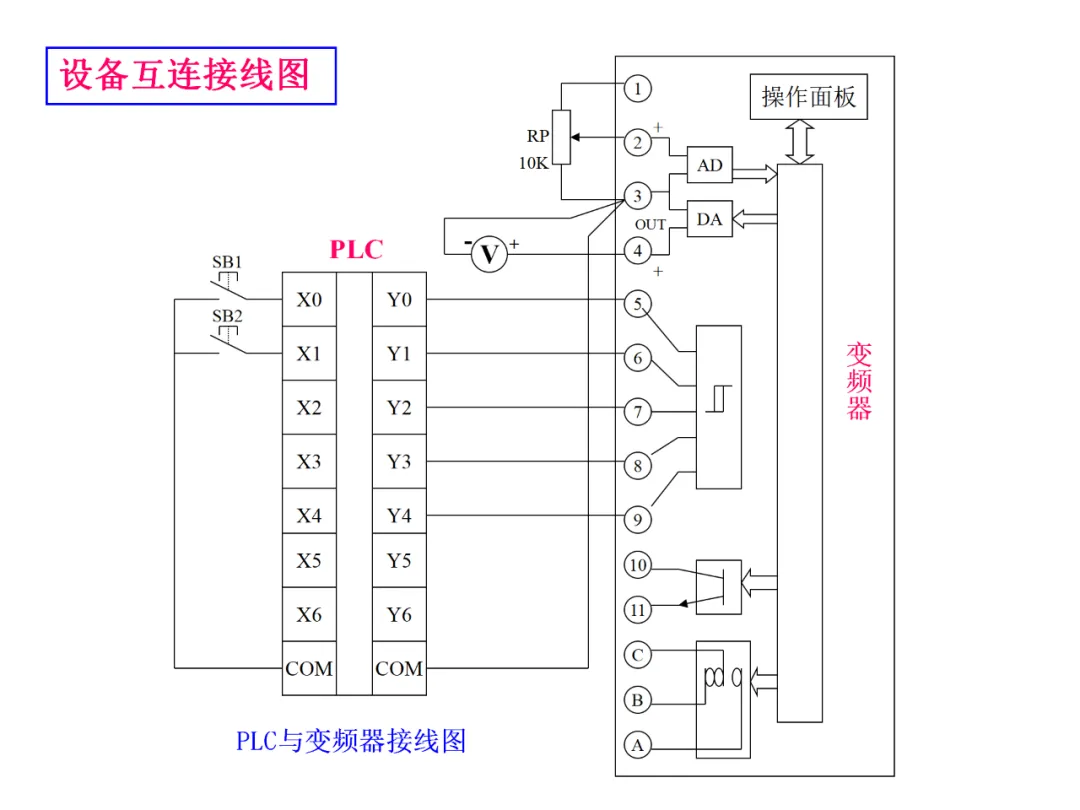

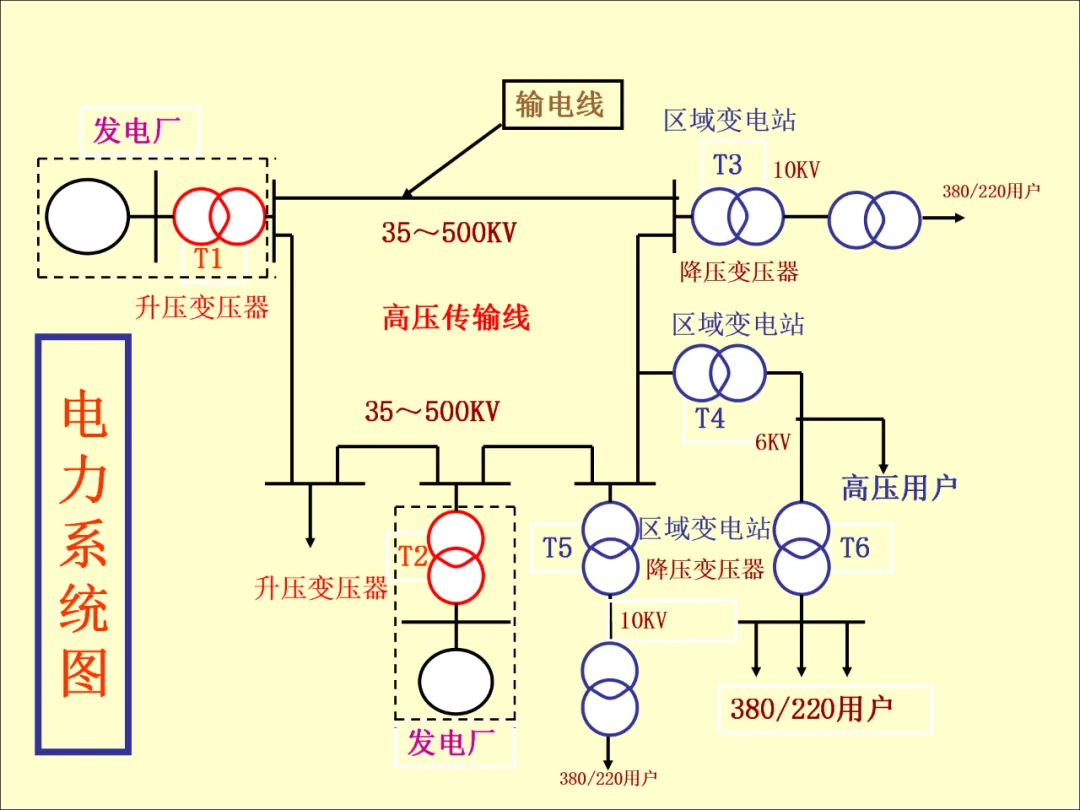

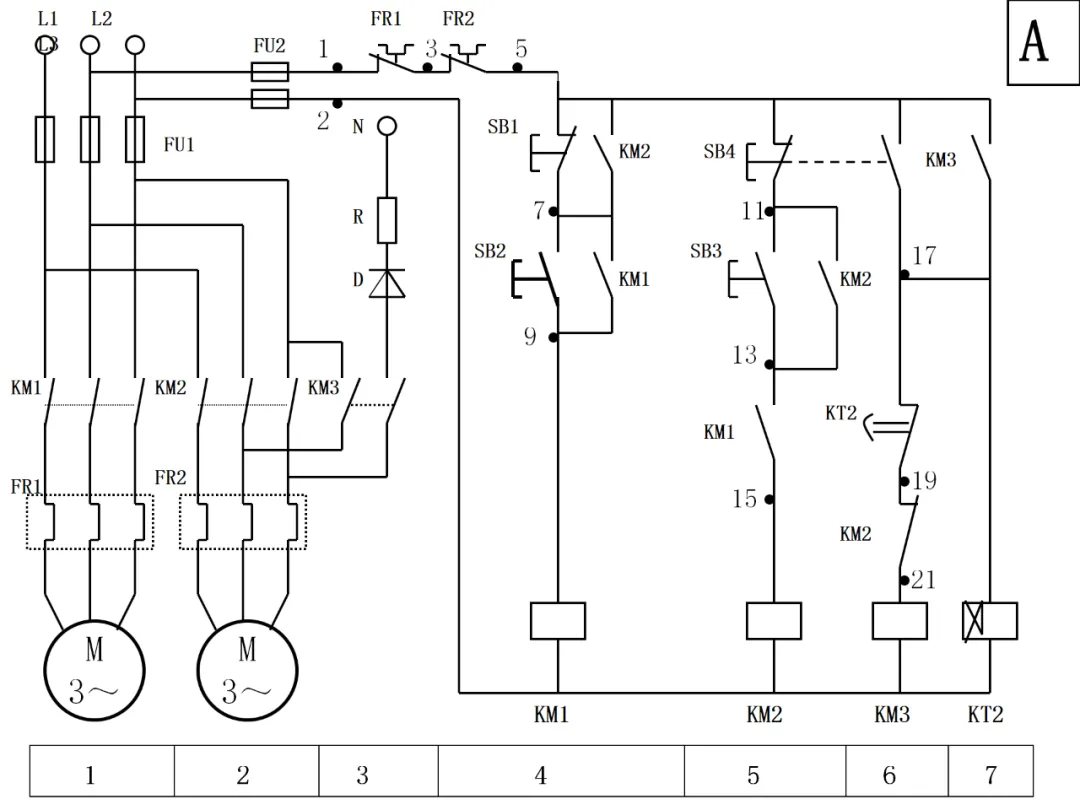

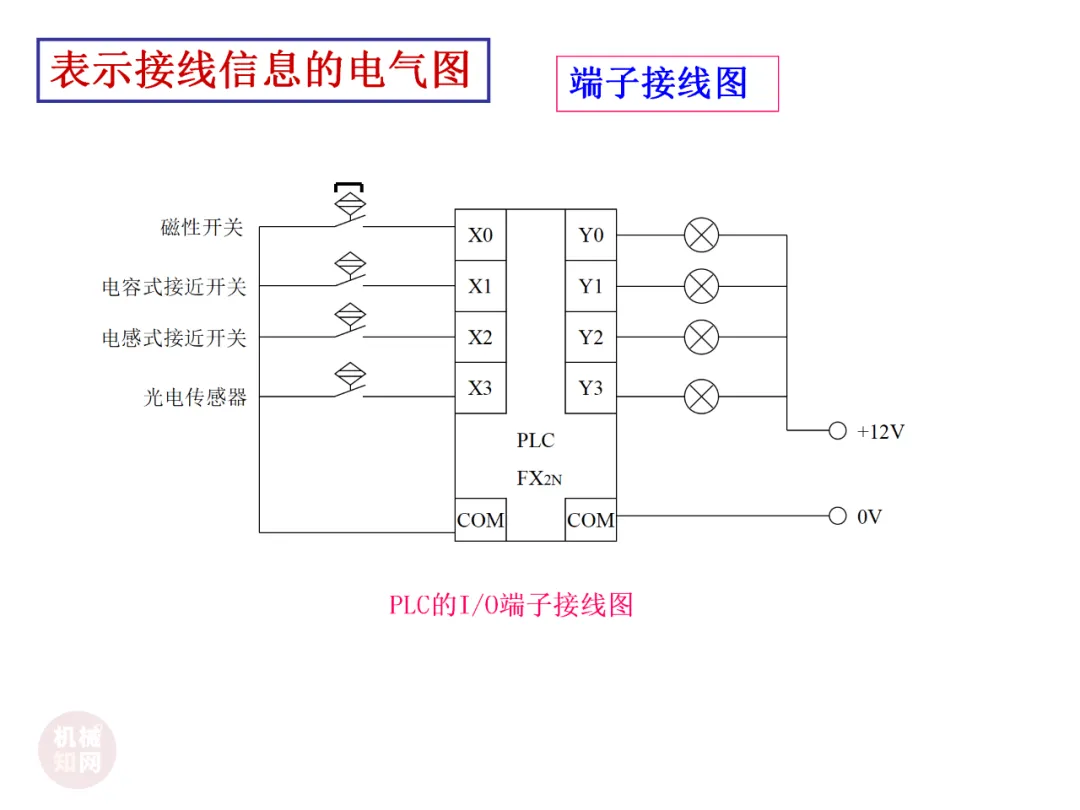

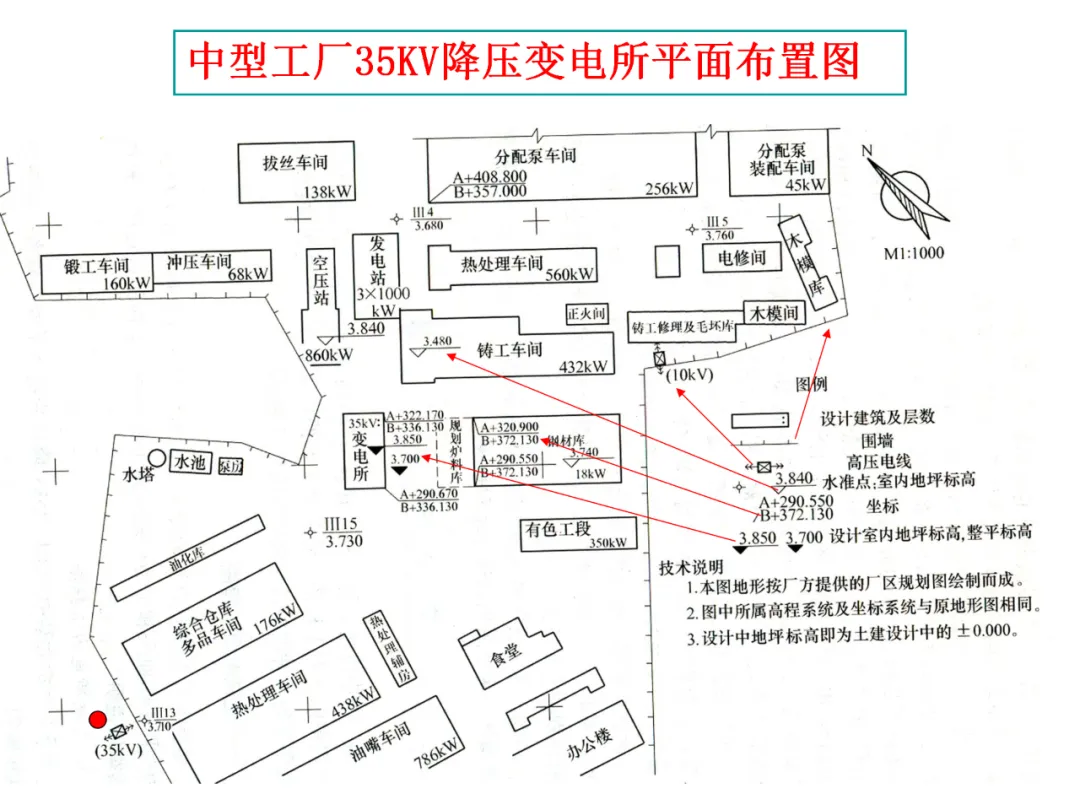

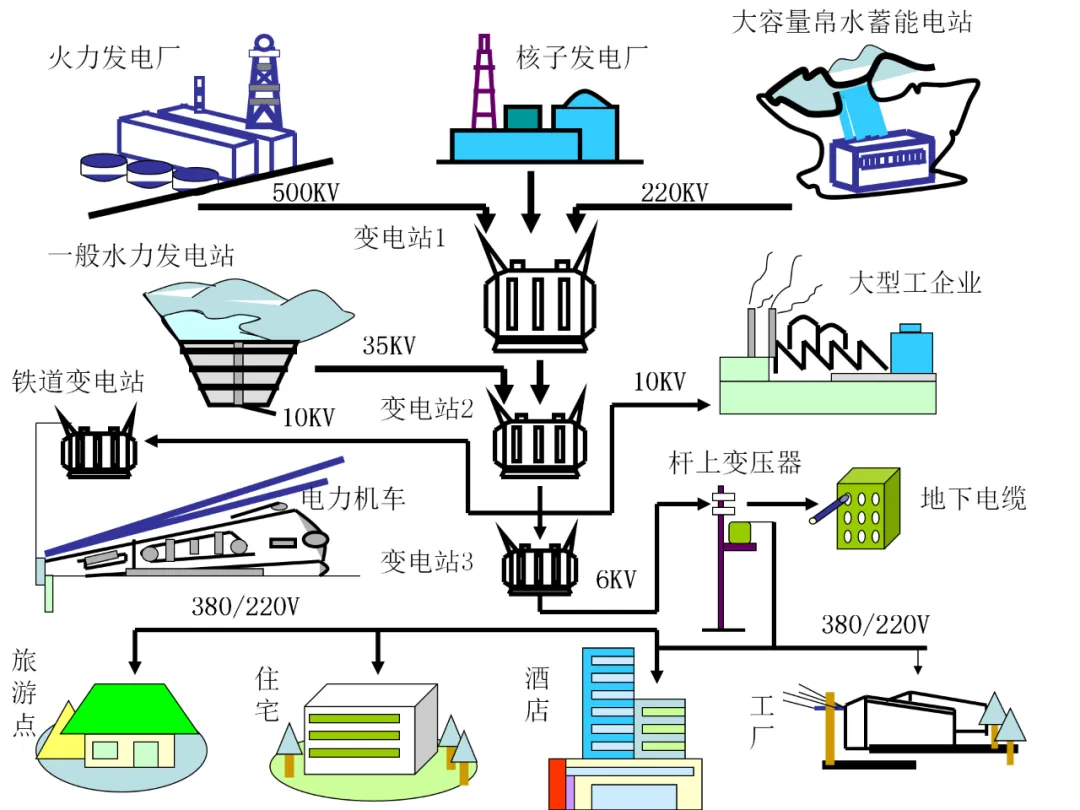

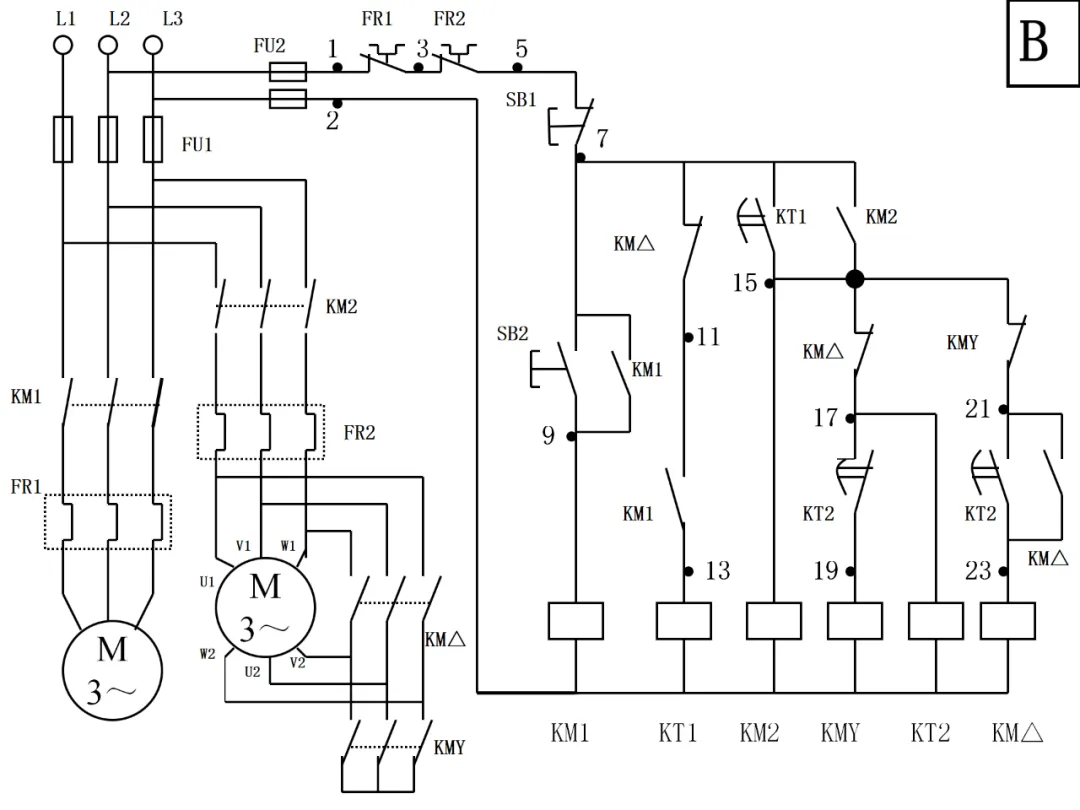

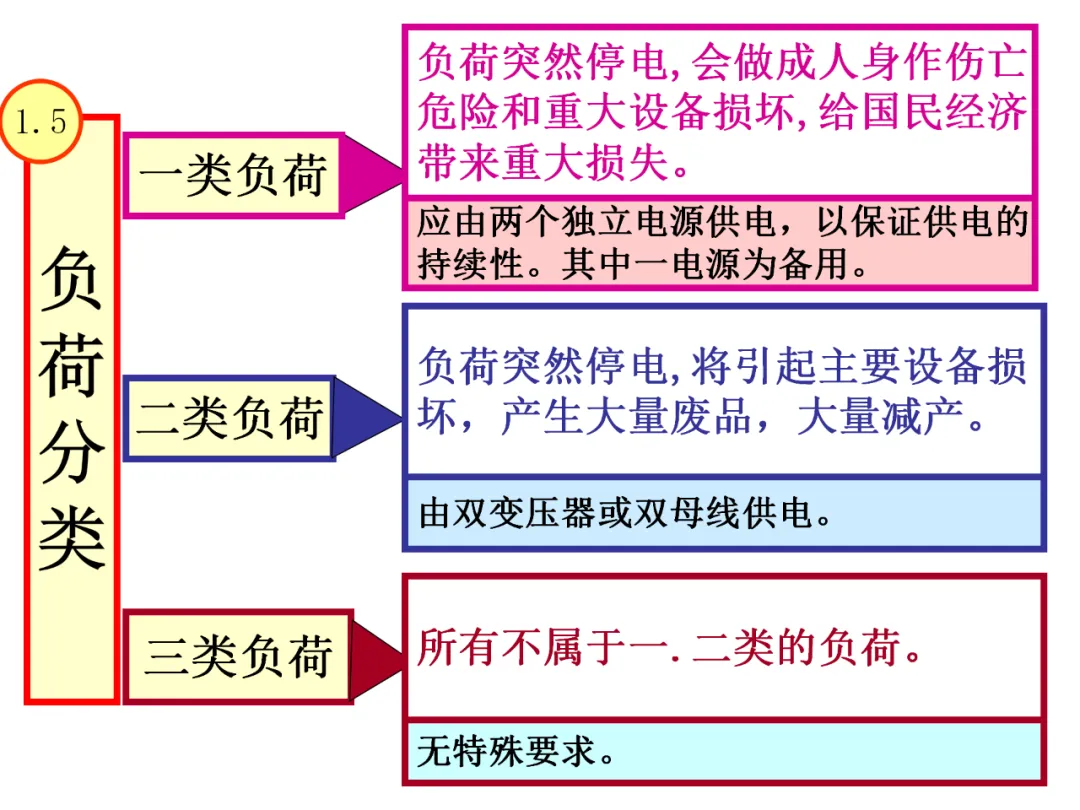

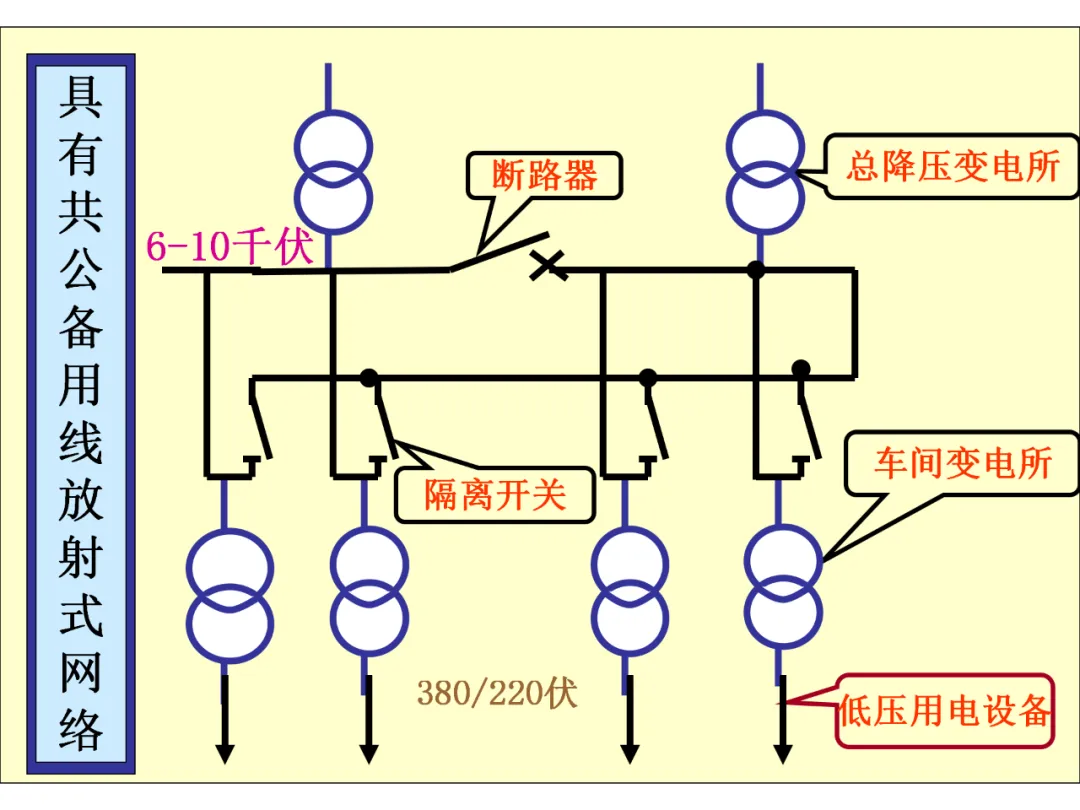

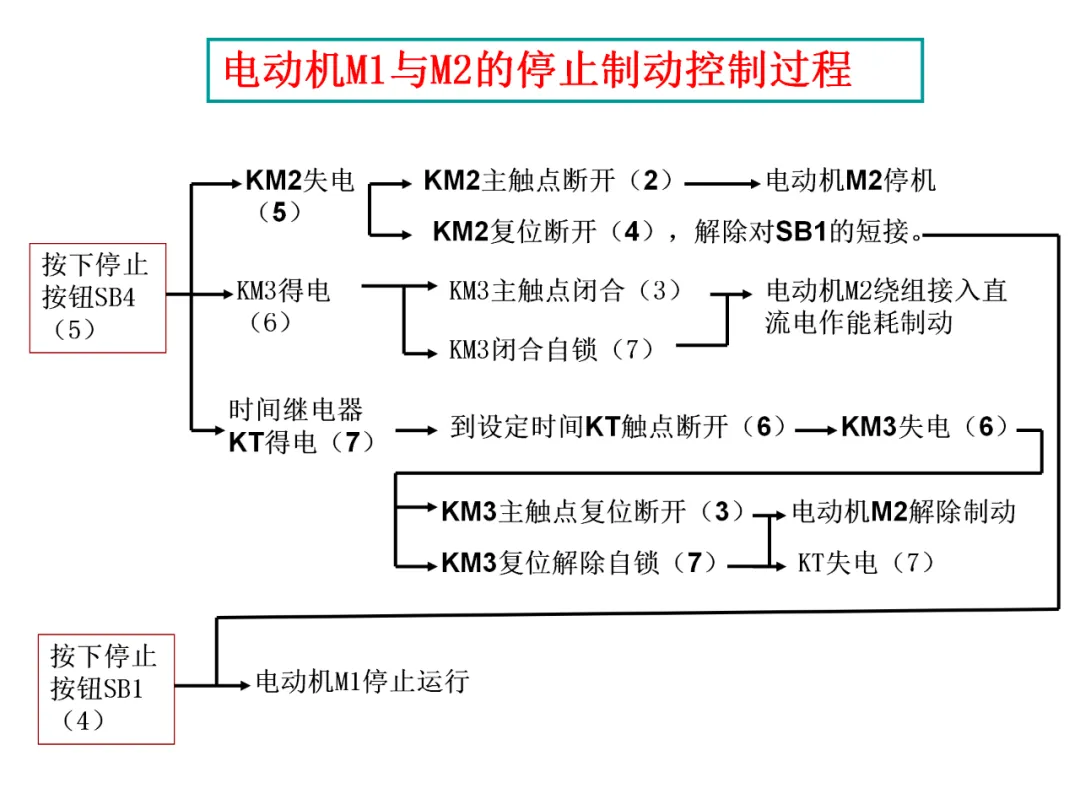

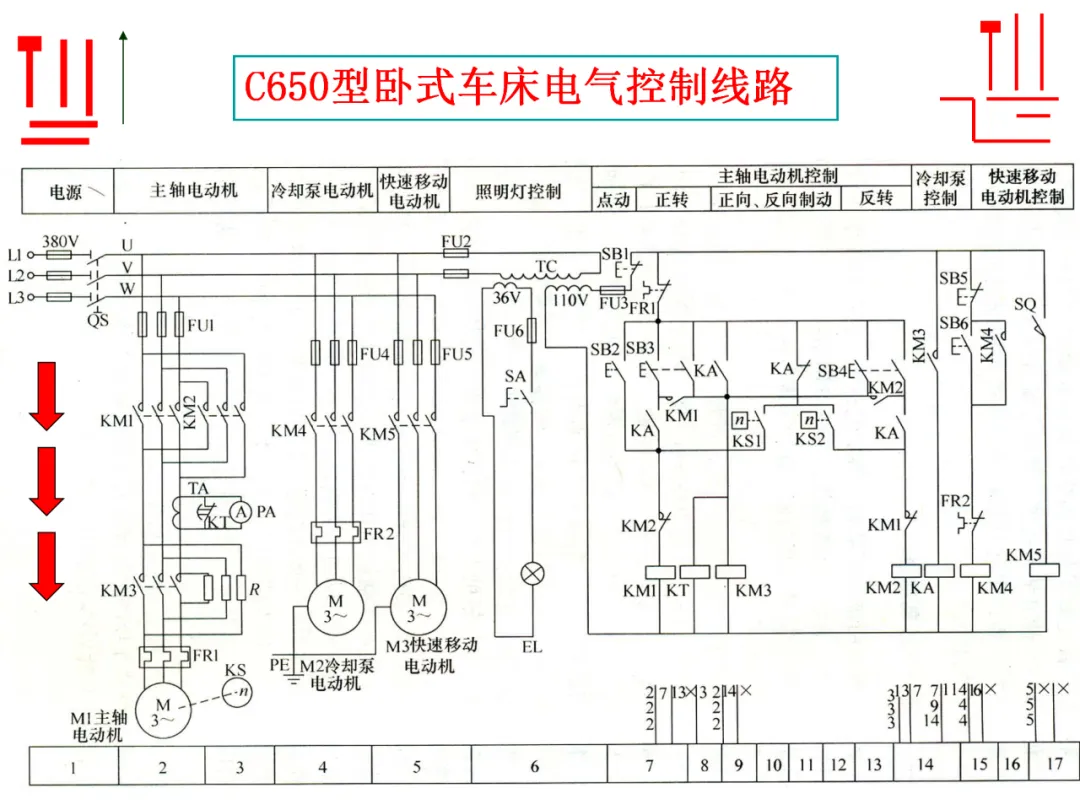

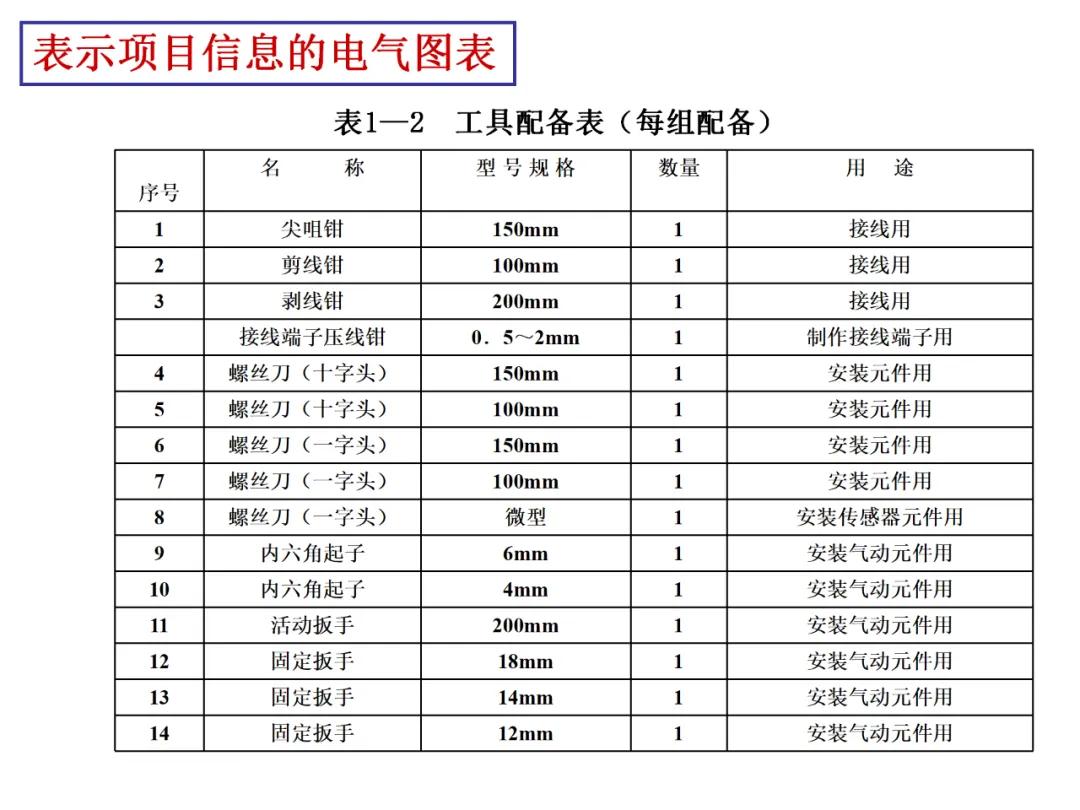

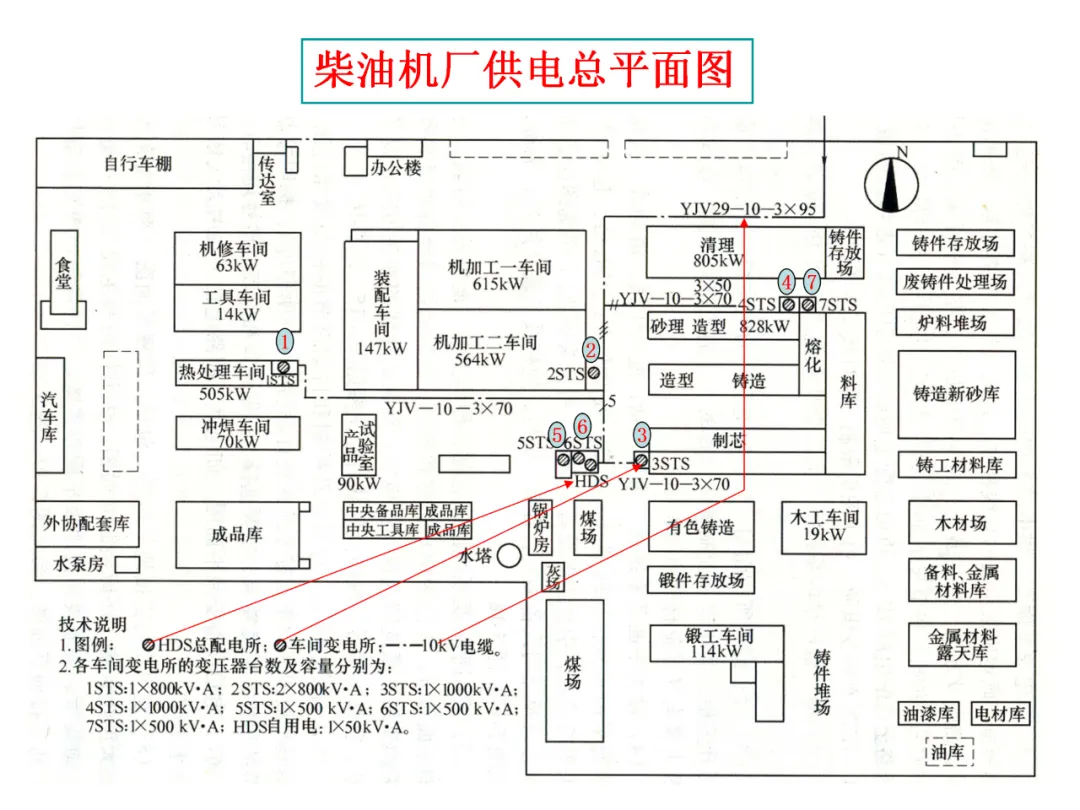

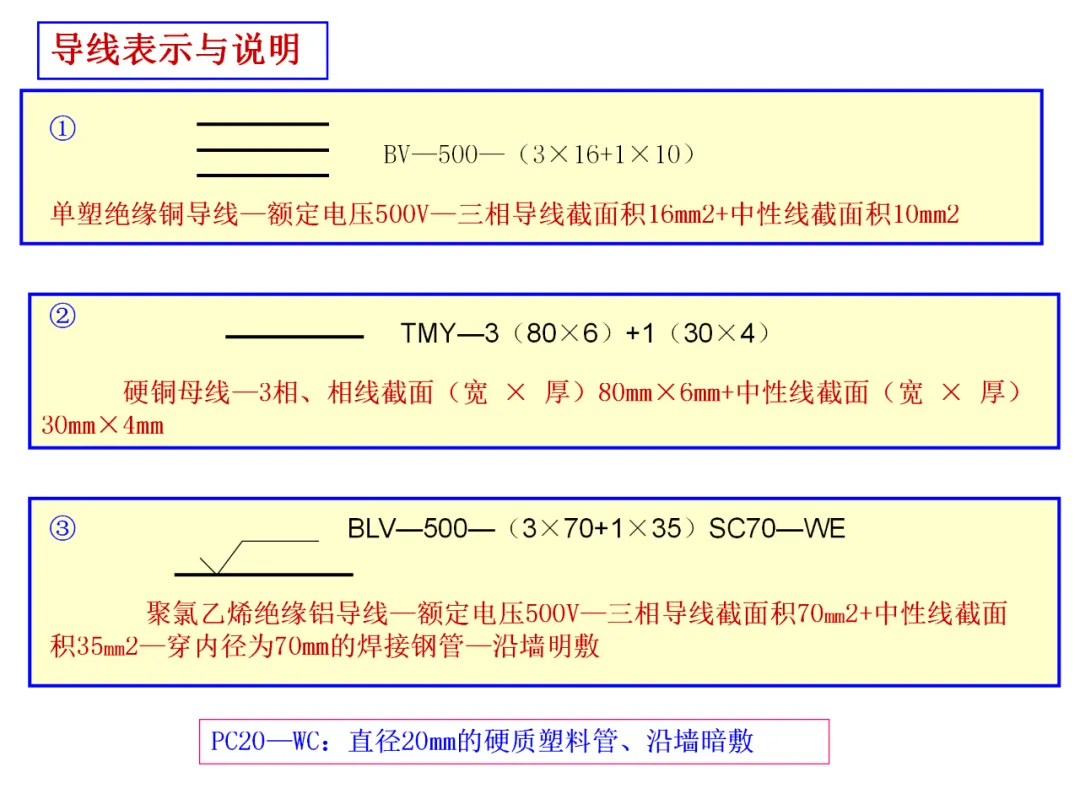

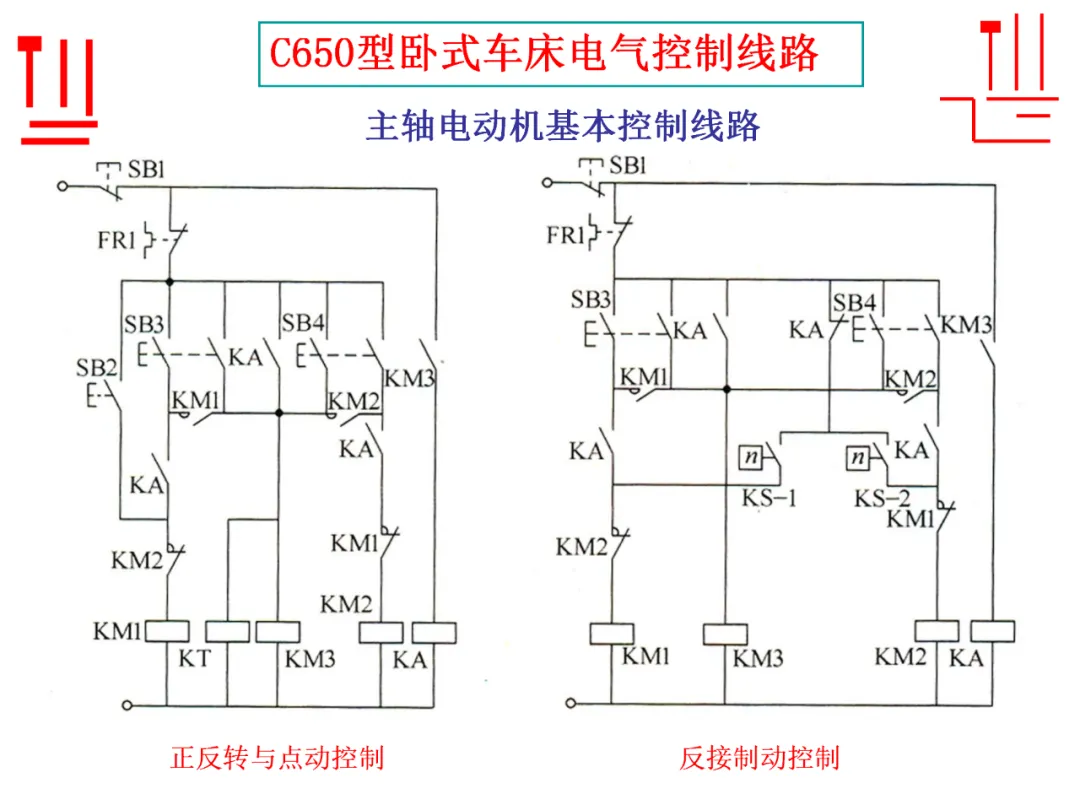

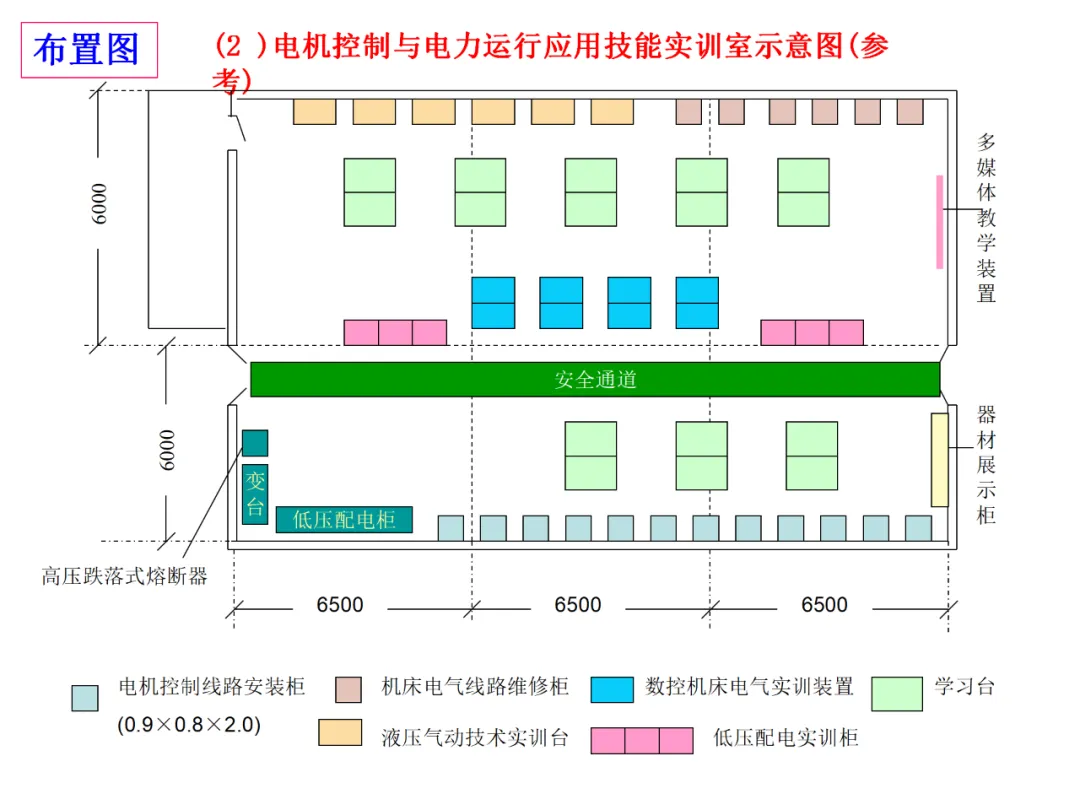

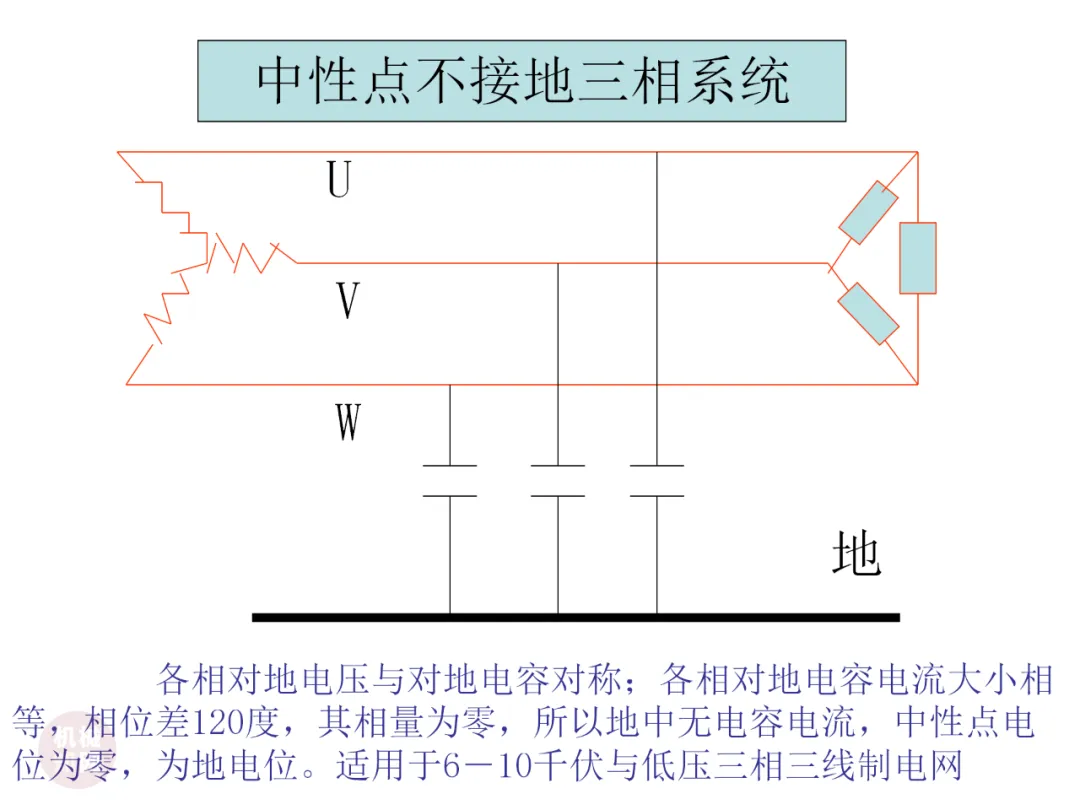

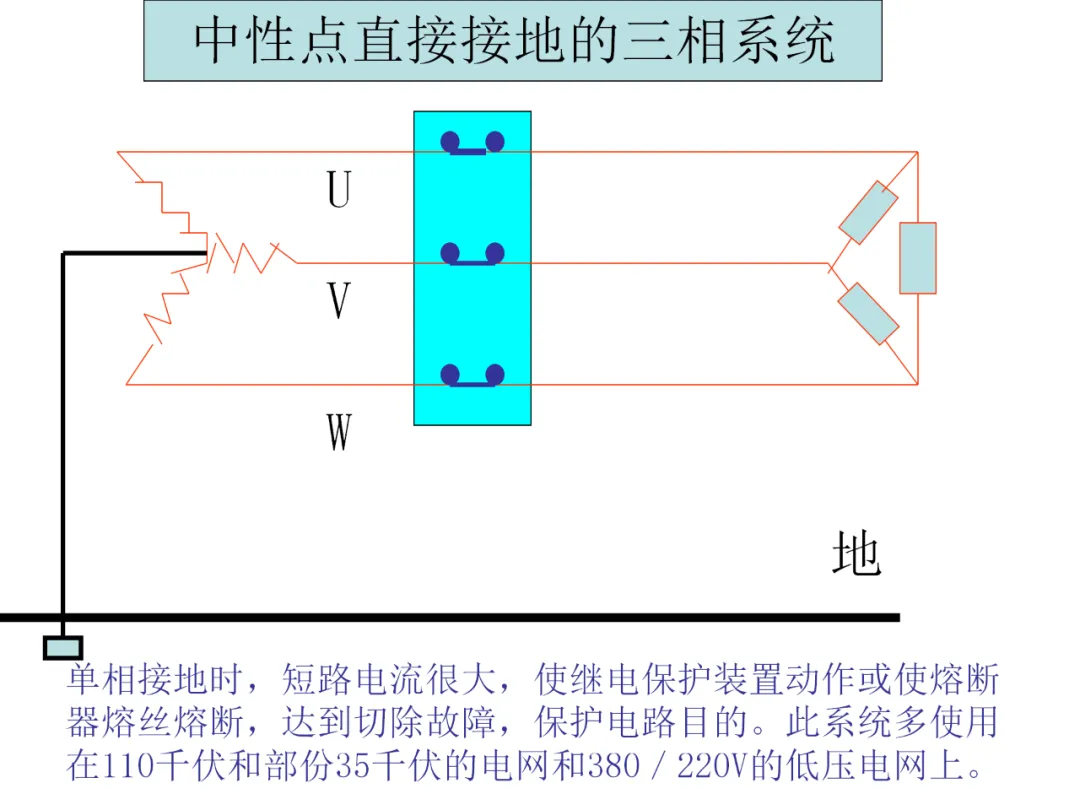

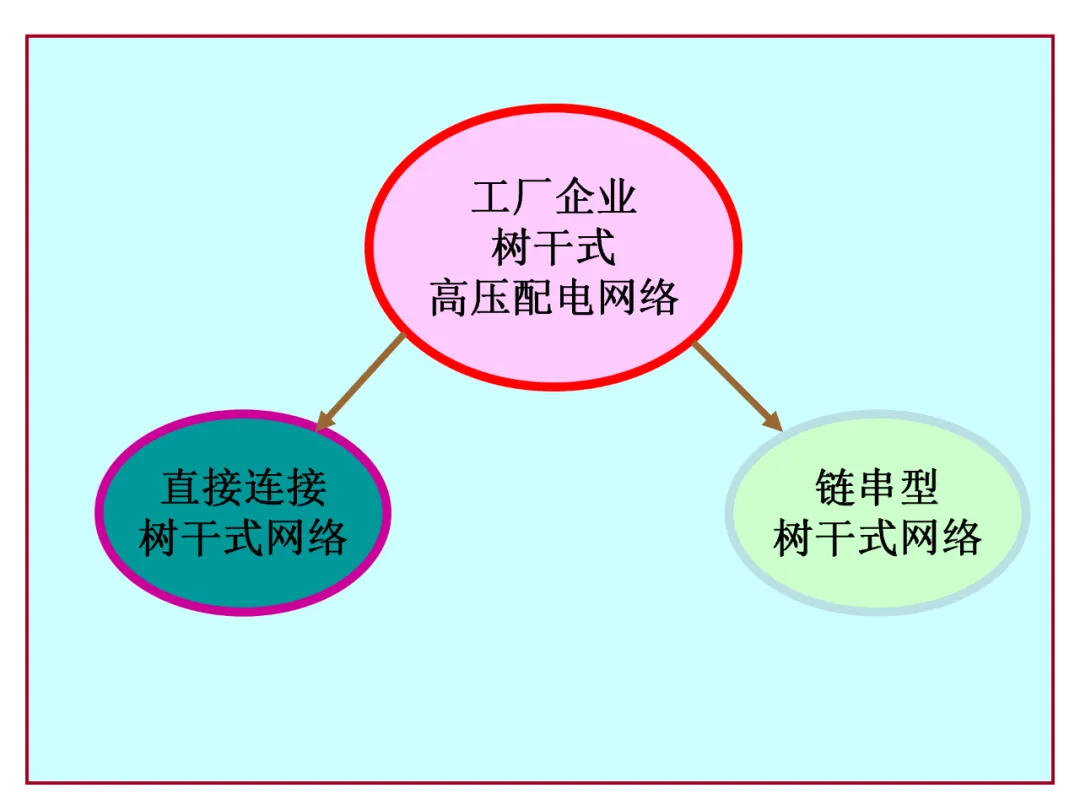

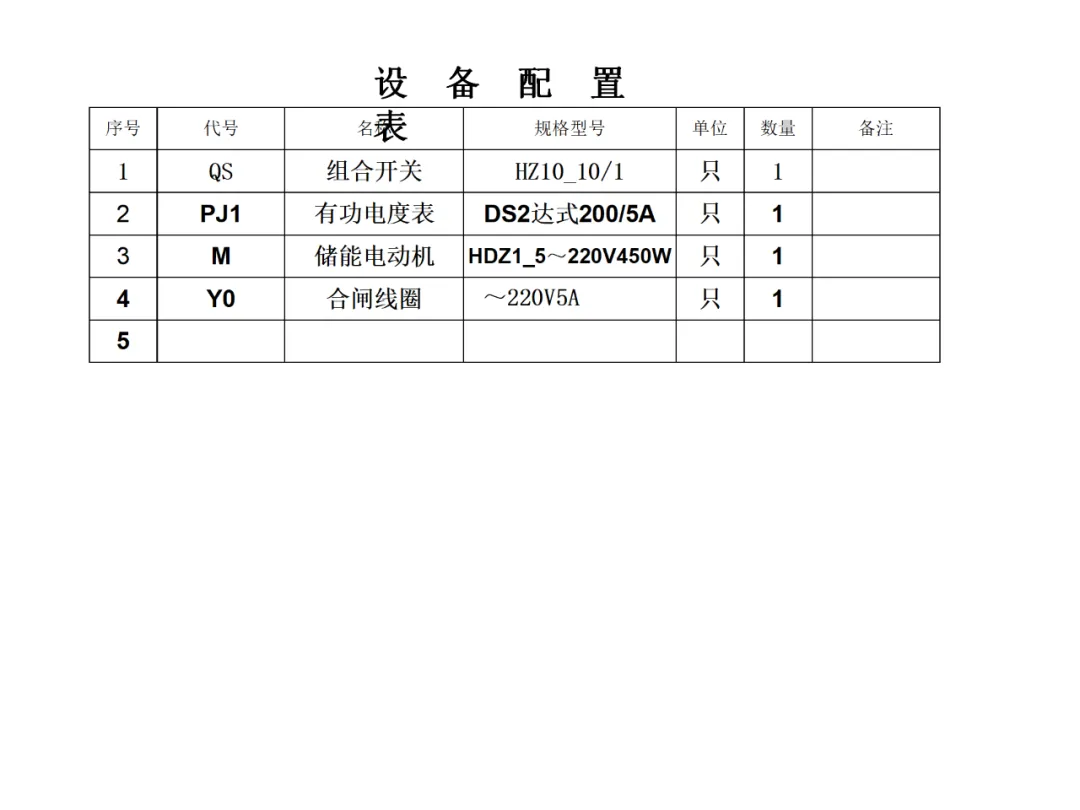

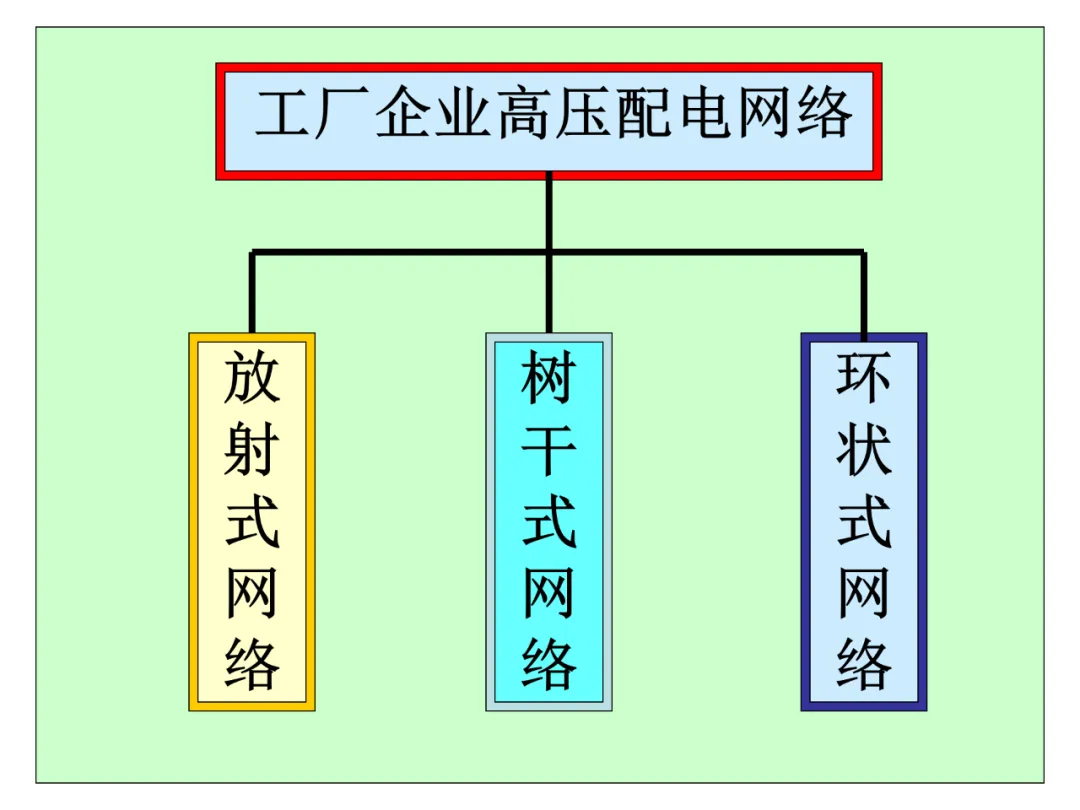

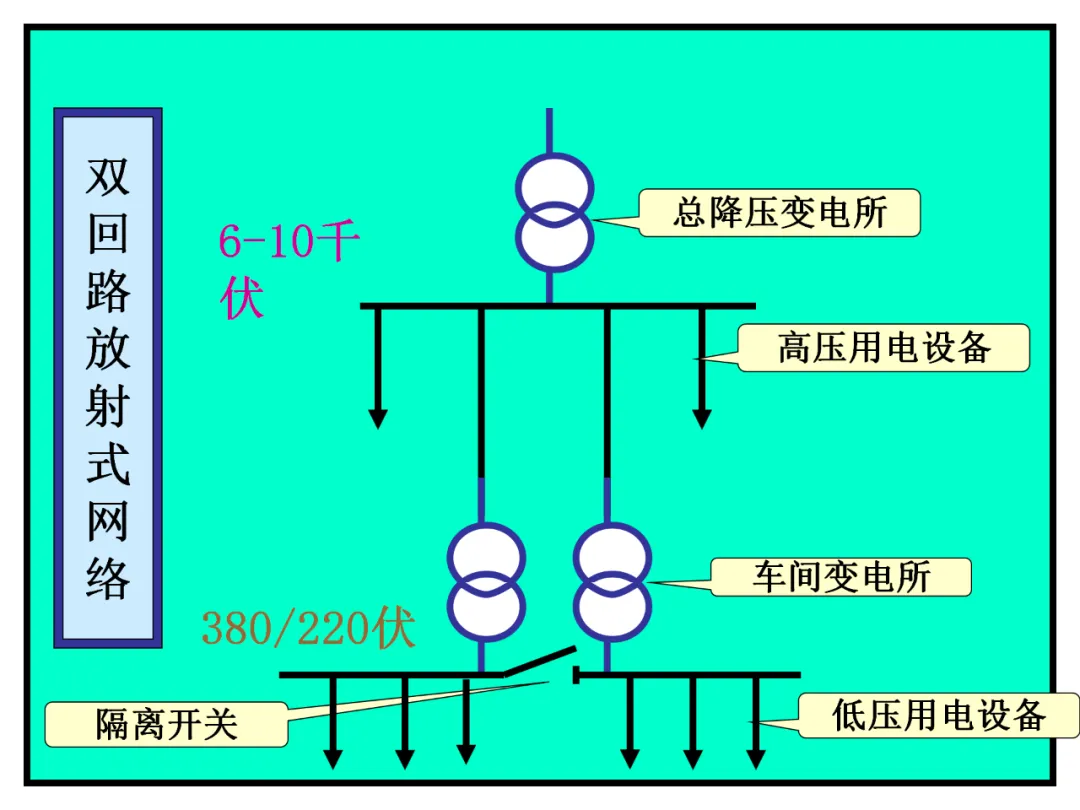

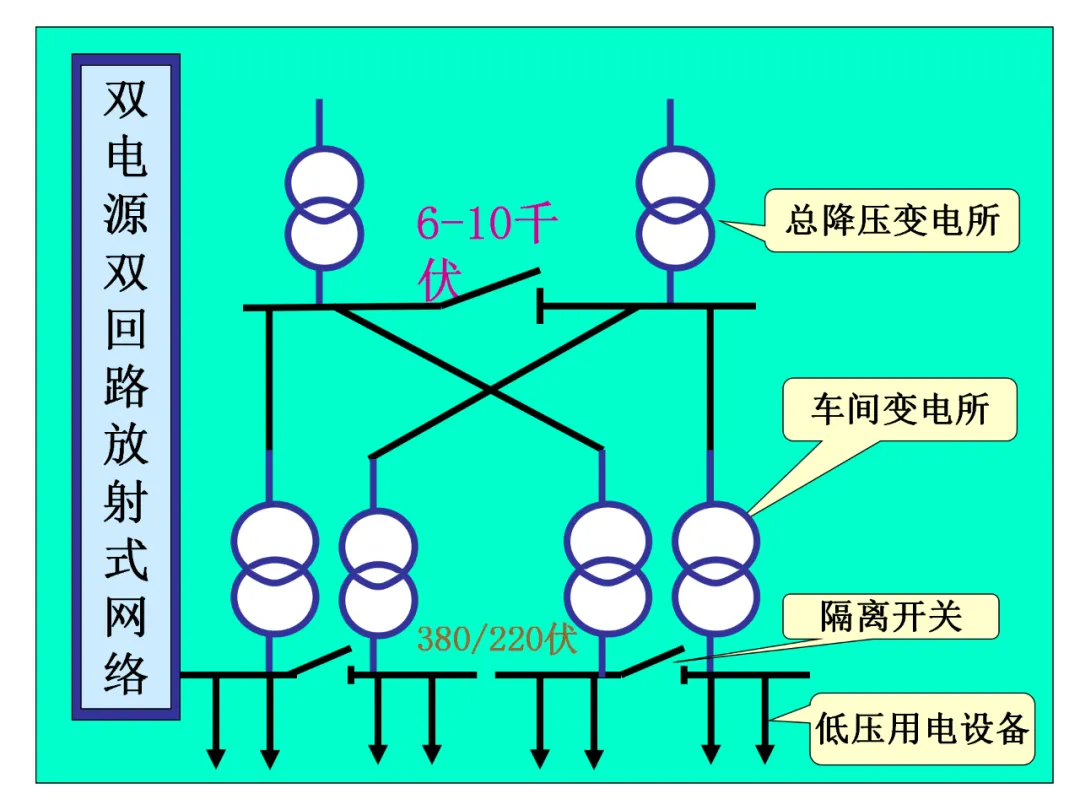

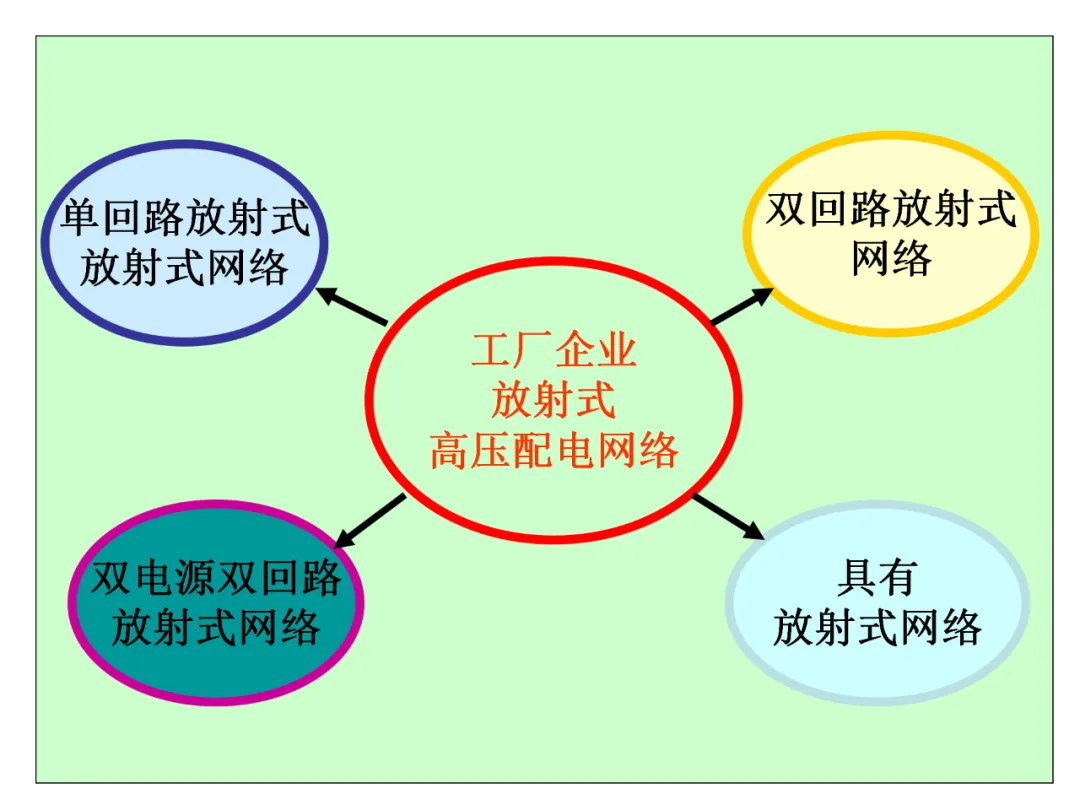

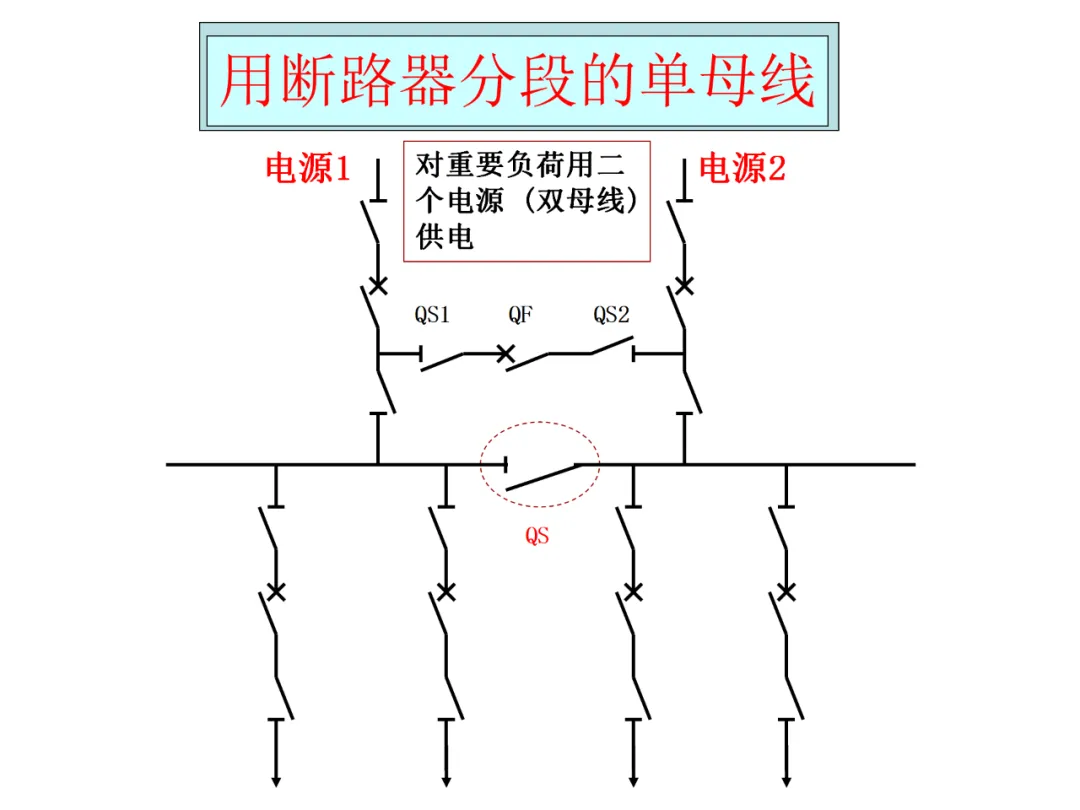

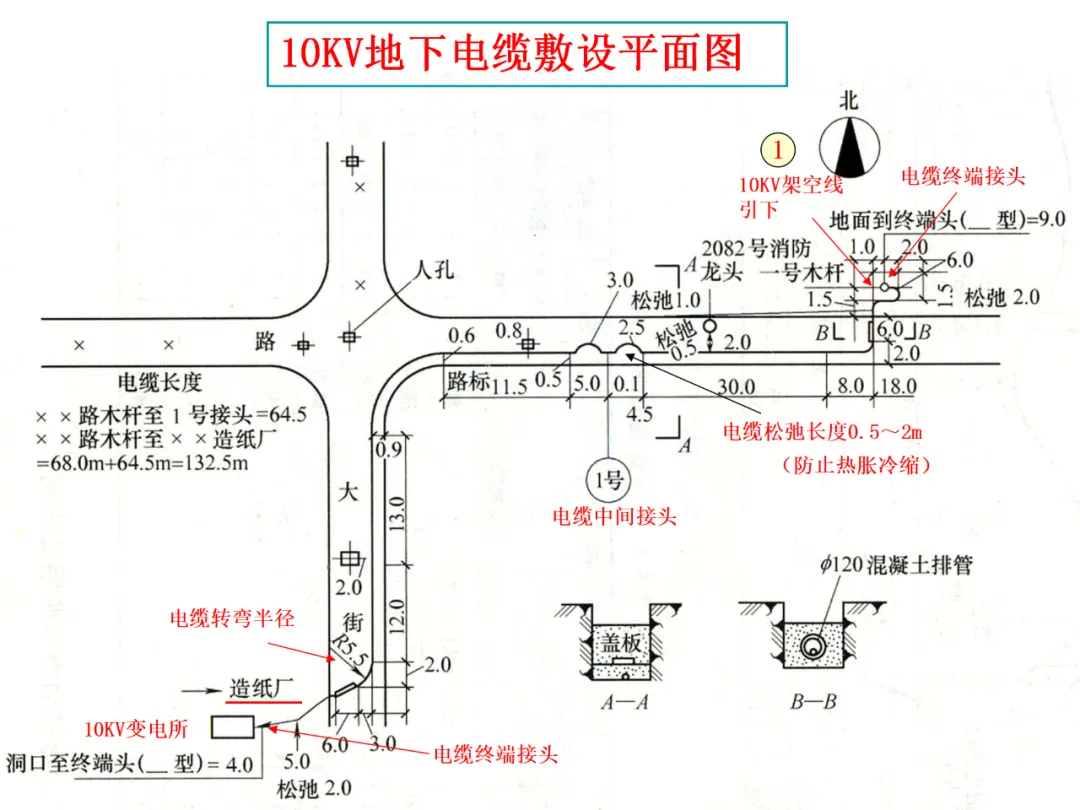

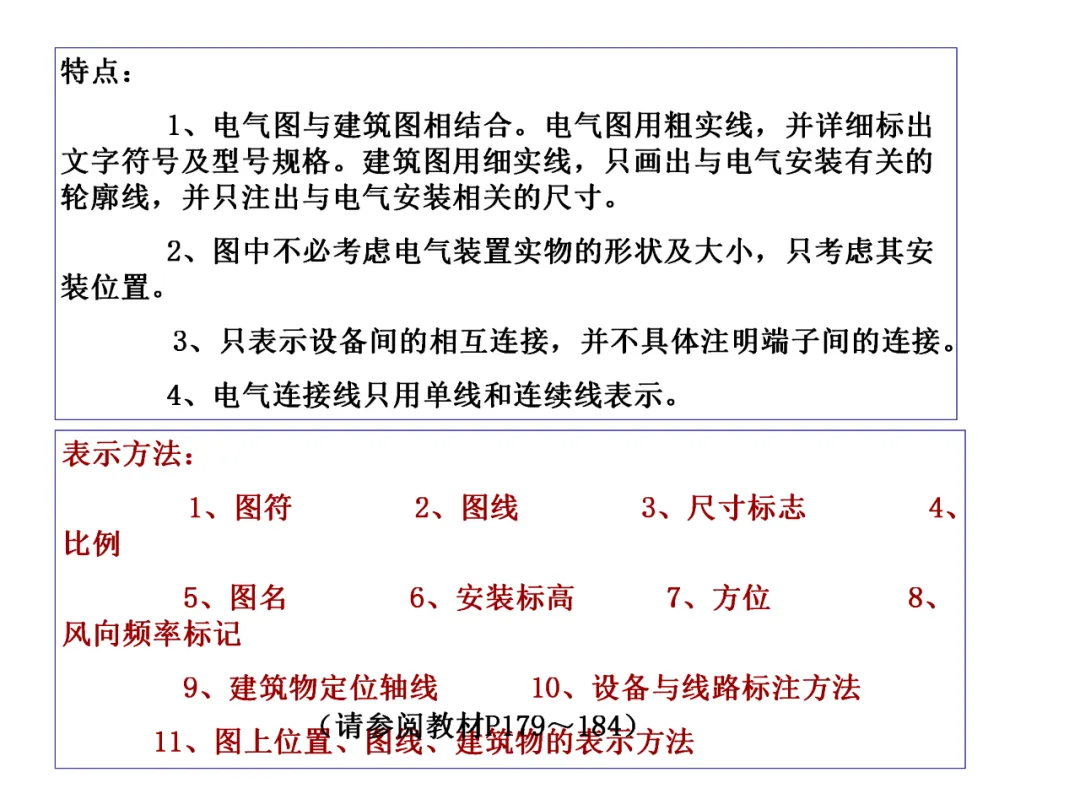

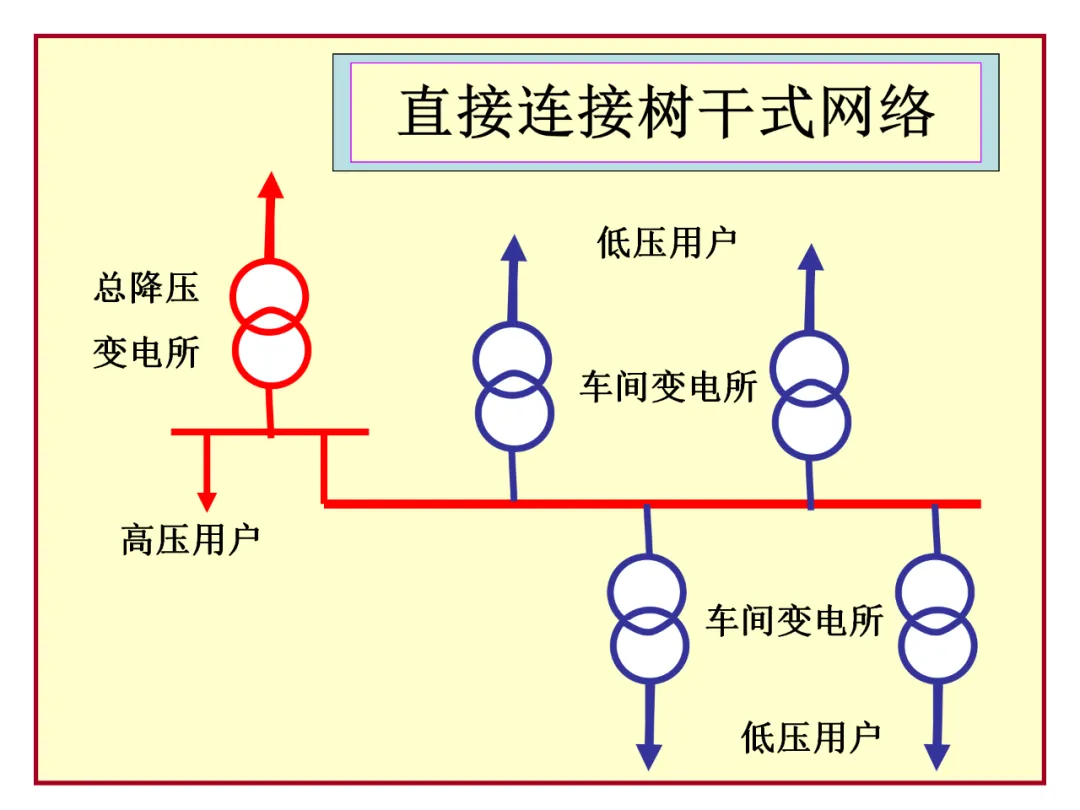

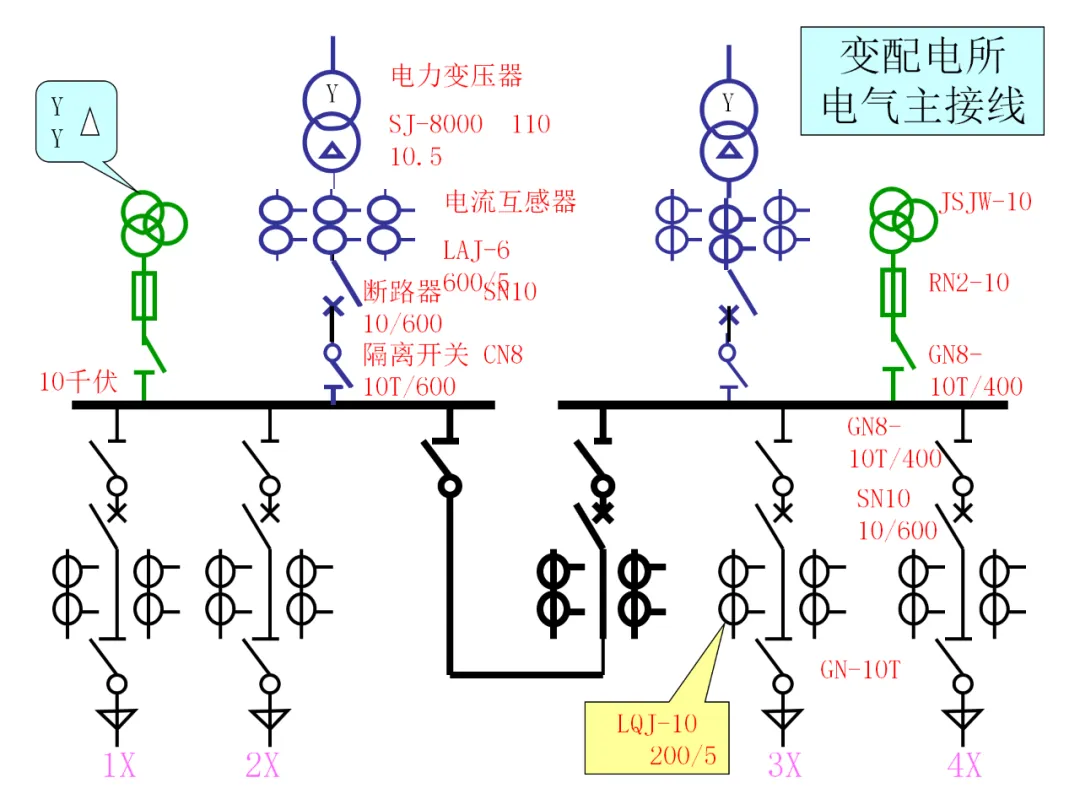

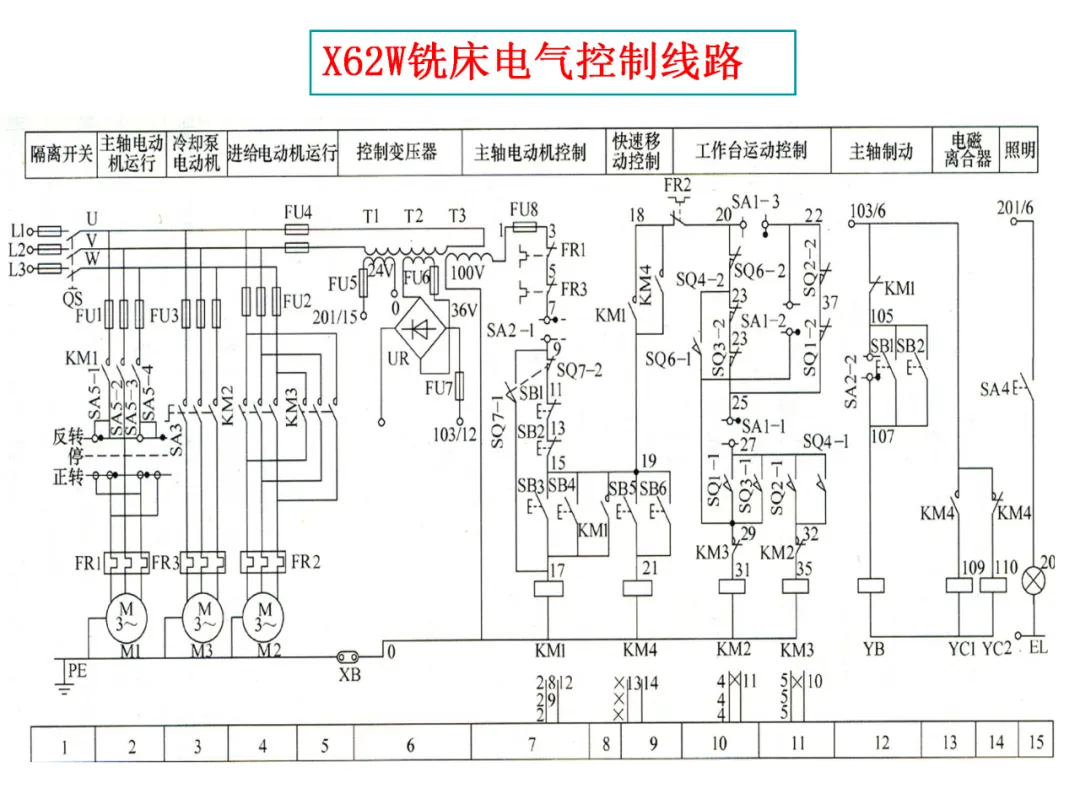

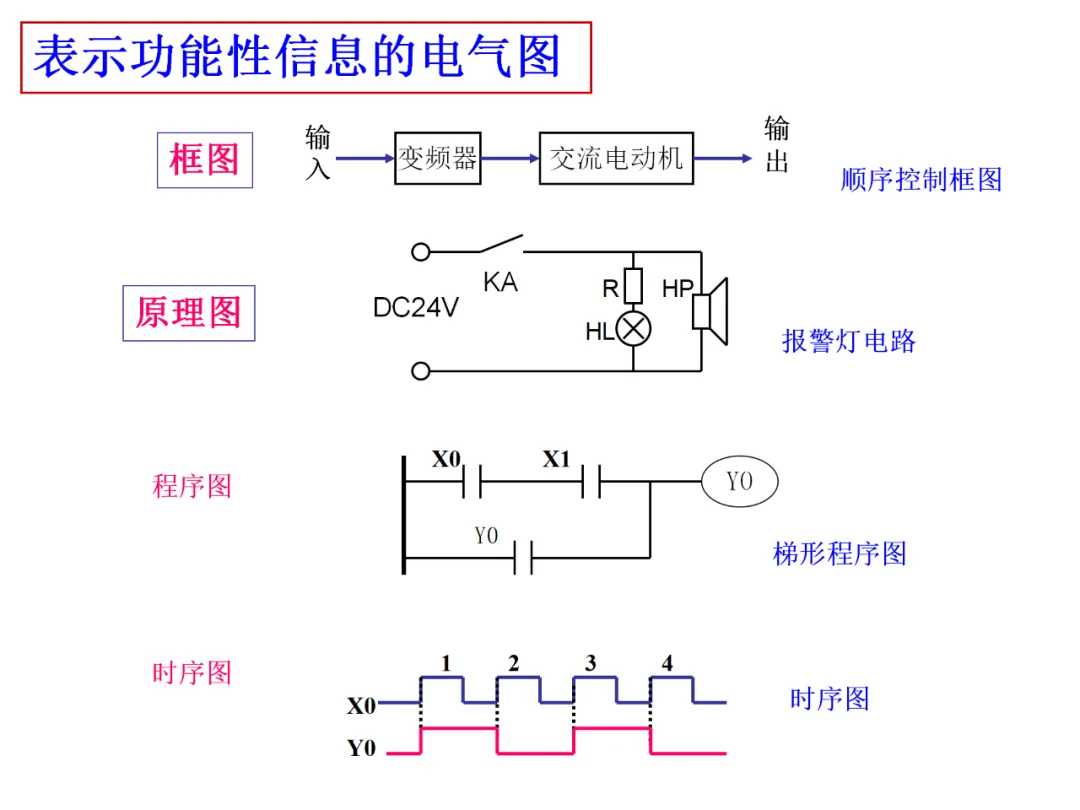

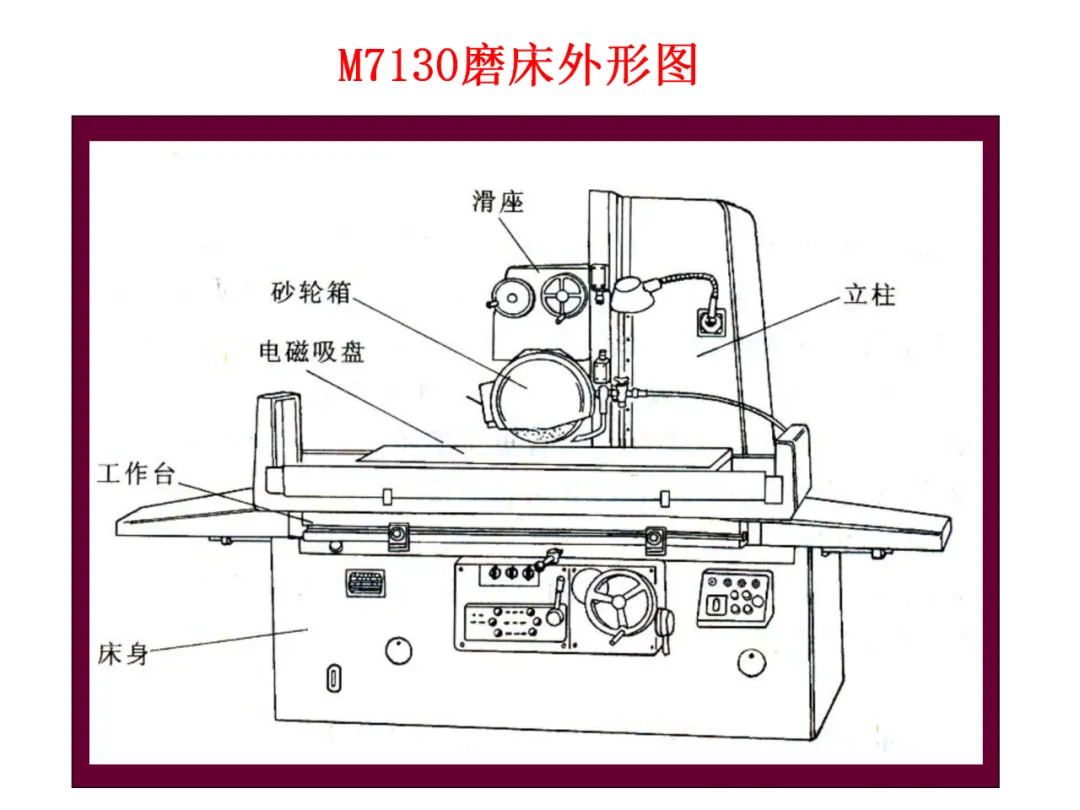

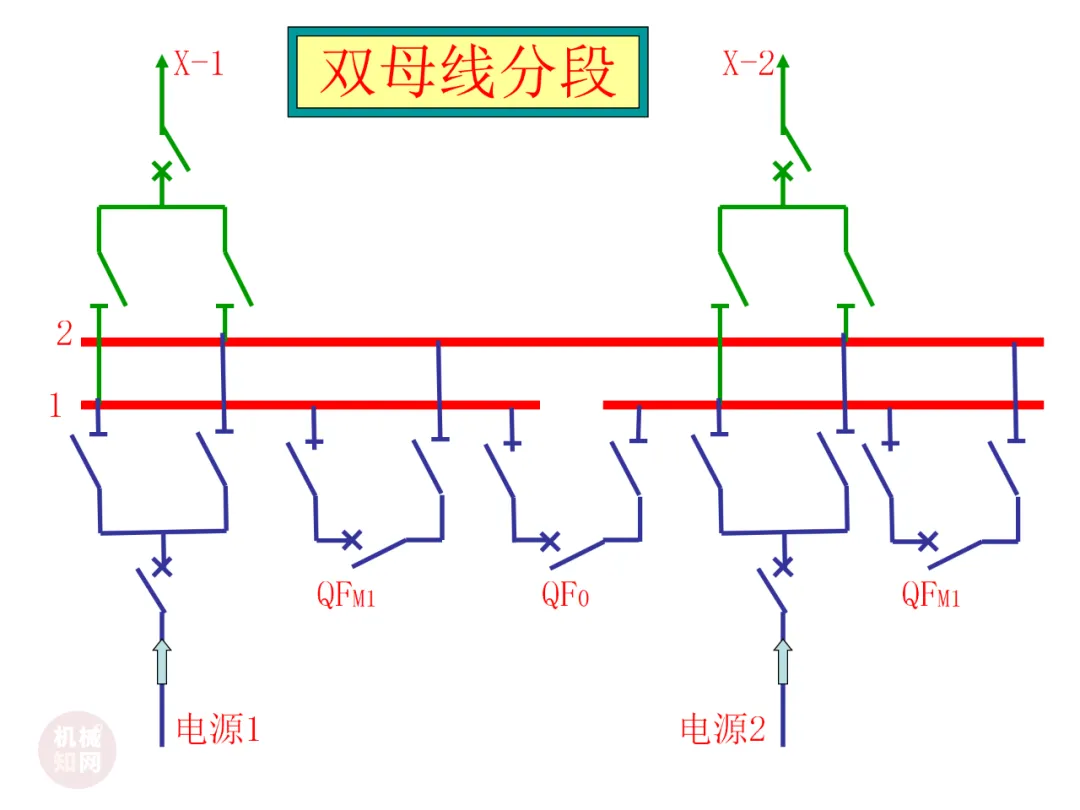

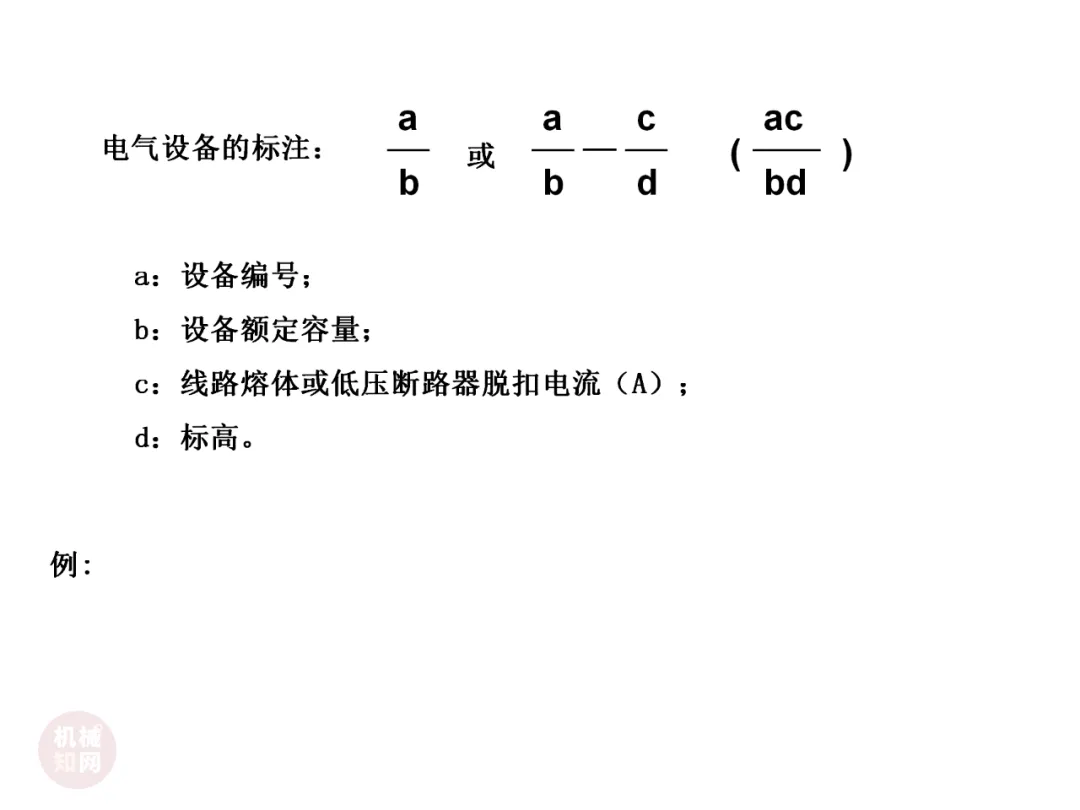

电气识图-完整版.pptx(免费下载)（资料共140多页，篇幅较长，仅截图部分共读者参考）电气识图，是每一位电气从业者必须掌握的核心技能。它如同电气工程的“语言”，图纸则是工程师、施工人员和技术人员之间沟通的桥梁。看不懂图纸，就无法理解设计意图，更无法进行正确的安装、调试和维修工作。本文机械知网将对电工识图的基础知识点进行系统归纳，帮助初学者迈出坚实的第一步。电气图纸是由各种图形符号和文字符号构成的。识图的第一步，就是熟练掌握这些“字母”和“单词”。1.图形符号：用简单的图形来表示实际的电气设备或元件。基本元件：如电阻（矩形或锯齿线）、电容（两条平行线）、电感（半圆弧线）、二极管（三角形与竖线组合）等。开关设备：如单极开关（一个斜杠断开一条线）、双控开关（两个斜杠）、断路器（方框内带叉或曲线）等。仪表设备：如电流表（圈内A）、电压表（圈内V）、电度表（圈内Wh）等。动力设备：如电动机（圈内M或M~）、发电机（圈内G）、变压器（两个或多个相套的线圈符号）等。2.文字符号：用于标注设备的种类、功能和编号，通常由字母和数字组成。辅助文字符号：表示设备的功能、状态或特征。例如：ON（闭合）、OFF（断开）、START（启动）、STOP（停止）。项目代号：根据国际标准（如IEC61346），一个完整的设备代号可能包含前缀，用于区分其在项目中的位置，如=WP1+Q1表示“电力配电屏1上的第一个断路器”。核心要点：手边常备一本《国家电气图形符号与文字符号标准》手册，随时查阅是快速入门的最佳途径。一套完整的电气工程图纸通常包含多种类型，它们从不同角度描述系统。1.系统图与框图：反映整个供电系统的全貌，表示电能输送的路径，显示各级电压等级、变压器、主要开关设备等。它像一本书的目录，让你对整体结构有宏观把握。2.电路图（原理图）：这是最重要的图纸之一。它详细描绘了设备的工作原理，各元件用图形符号表示，并按工作顺序排列。电路图不考虑元件的实际位置，主要用于分析电路逻辑功能，是调试和排查故障的关键依据。主电路：又称一次回路，是电能从电源到负载（如电动机）的路径，电流大，用粗线表示。控制电路：又称二次回路，是对主电路进行控制、保护、测量和监视的电路，电流小，用细线表示。3.接线图（安装图）：表示各电气设备、元件之间的实际连接关系，指导现场接线。它会标明线号、端子号、电缆型号和敷设方式等。4.平面布置图：在建筑平面图的基础上，绘制出电气设备（如配电箱、开关、插座、灯具）的安装位置、线路的走向和敷设方式。这是施工定位的直接依据。掌握了符号和图纸类型后，需要遵循科学的步骤来读图。1.看标题栏：了解工程名称、图纸类型、设计单位、比例尺等信息，建立初步印象。2.读设计说明和图例：设计说明是图纸的“总纲领”，会阐明供电方式、设备选型、施工要求等关键信息。图例则解释了本套图纸中使用的所有非标准符号。3.由宏观到微观：先看系统图，了解总电源进线、各级配电箱的关系。再看平面图，明确设备位置和线路走向。最后结合原理图，深入分析某一回路的具体工作原理。4.化整为零，逐级分析：对于复杂的原理图，采用“化整为零”的方法。例如，分析电动机控制电路时，可先看主电路（电源经QF、KM、FR到M），再看控制电路（如何通过SB、KM线圈实现启动/停止）。5.注意回路标号：图纸上的导线通常标有数字或字母数字组合，称为“线号”。同一根导线在所有图纸上标号一致，这是连接不同图纸（如原理图和接线图）的重要线索。6.结合常用典型电路：很多控制电路（如点动、自锁、正反转、星三角启动）都是标准化的。熟练掌握这些典型电路，能极大提高识图速度。掌握电工识图，就等于拿到了开启电气世界大门的钥匙。希望这篇基础归纳能为您打下坚实的根基，助您在电气领域行稳致远。
